焊接篇

《焊接接头和焊接符号》培训资料

一、焊接接头

焊接接头共有五种形式，对接，角接，T形，搭接和端接接头。如图4.2所示，这五种基本接头形式都有一定的焊缝和焊缝符号与之对应。根据不同的接头设计，每种接头形式又形成各种不同的焊缝，并且这些焊缝与每种接头形式很接近。接头设计确定了其形状，尺寸和结构。

形成一个接头的每个工件叫焊接件（或焊件），并分为三类，对接焊件，非对接焊件，铰接焊件。

焊缝的形式是用接头的几何形状来表示的。接头的几何形状就是焊前的截面尺寸及形状。从截面方向上看一接头时，每个焊件的端部形状常常与其焊缝形式及符号相似。 焊接接头部件

接头型式确定后，有必要描述所要求的接头设计。所以，焊接及检验人员应具备相当的能力来识别对于一给定接头的几何形状的各个特征。与这些特征有关的术语包括：

接头根部、坡口面、根部钝边、根部棱边、根部间隙、单边、单边角度、坡口角度、坡口半径

焊缝类型

如图4.2所示，每种接头类型都有各种不同的焊缝。以AWS A2.4“焊接，钎焊及无损探伤检验的标准符号”作为参考，共有九类焊缝及与其相关的焊缝符号，每一类焊缝中有各种相应的焊缝形式。这九类焊缝包括：

坡口焊缝；角焊缝；塞焊及槽焊；螺拄焊；点焊或凸焊；缝焊；封底焊及背面焊；堆焊；端接焊缝。

焊接设计人员可根据需要，选取最适合的接头形状和焊缝类别。选取时，可考虑以下因素：

易焊的接头；成熟的焊接工艺；适当的结构设计；焊接成本

二、焊缝符号和焊接符号

标准：国家标准GB 324；美国标准AWS A2.4。

表1 焊缝的基本符号：是表示焊缝横截面形状特征的符号。

序号 名称 示意图 符号

1 卷边焊缝①

(卷边完全熔化)

2 I 形焊缝 3

V 形焊缝 4 单边V形焊缝

5 带钝边V形焊缝

6 带钝边单边V形焊缝

7 带钝边U形焊缝

8 带钝边J形焊缝

9 封底焊缝

1

焊接基础知识培训教材

MIG焊接篇

铝 不锈钢

株式会社DAIHEN(OTC)焊机 新干线车厢内部的MIG焊接 不锈钢容器的MIG焊接 2

株式会社DAIHEN(OTC)焊机

焊接基础知识培训教材由以下各篇组成：

1 电弧焊基础篇 6 其他电弧焊

2 CO2/MAG焊接 7 焊接材料的基础知识

3 本册是MIG焊接 8 等离子切割

4 TIG焊接 9 工业用空气清洁机

5 埋弧焊接 10 株式会社DAIHEN焊机的安装、调整的一般知识

3

DAIHEN(OTC)MIG焊接讲座教材目录

1．MIG焊接原理 1

1-1序言 1

1-2MIG焊接原理 2

2．MIG焊接的主要特点 2

3．MIG焊接现象 3

3-1溶滴过渡现象 3

3-1-1射流过渡 4

3-1-2大滴状过渡 4

3-1-3短路过渡 4

3-1-4复合过渡(亚射流过渡) 5

3-1-5适应的溶滴过渡方式 5

3-2脉冲MTG焊接 6

3-3溶滴过渡与溶深的形状 6

3-4清洁作用 7

4．MIG焊机 8

4-1MIG焊接电源 8-9

4-2逆变控制及模糊控制方式的MIG焊机的特点 9-11

4-3MIG焊机的主要构成以及作用 11

4-3-1MIG焊机的构成 11

4-3-2焊枪 12

4-3-3送丝装置 12-13

5．影响MIG焊接结果的主要原因 13

5-1焊接电流 14

5-2电弧电压 15

5-3焊接速度 16

5-4焊枪的操作 17

6．MIG焊接材料 18

6-1铝及其合金 18

6-2不锈钢 19

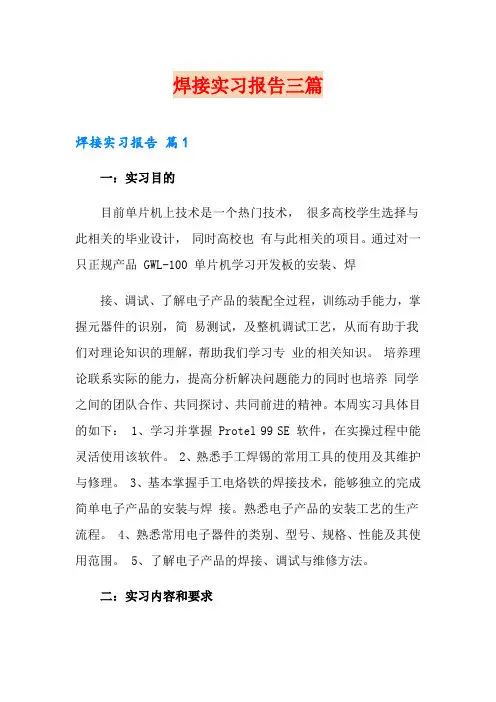

焊接实习报告三篇

焊接实习报告 篇1

一：实习目的

目前单片机上技术是一个热门技术， 很多高校学生选择与此相关的毕业设计， 同时高校也 有与此相关的项目。通过对一只正规产品 GWL-100 单片机学习开发板的安装、焊

接、调试、了解电子产品的装配全过程，训练动手能力，掌握元器件的识别，简 易测试，及整机调试工艺，从而有助于我们对理论知识的理解，帮助我们学习专

业的相关知识。 培养理论联系实际的能力，提高分析解决问题能力的同时也培养

同学之间的团队合作、共同探讨、共同前进的精神。本周实习具体目的如下： 1、学习并掌握 Protel

99 SE 软件，在实操过程中能灵活使用该软件。 2、熟悉手工焊锡的常用工具的使用及其维护与修理。 3、基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊 接。熟悉电子产品的安装工艺的生产流程。 4、熟悉常用电子器件的类别、型号、规格、性能及其使用范围。 5、了解电子产品的焊接、调试与维修方法。

二：实习内容和要求 实习内容: 1、对照原理图讲述整机工作原理； 2、对照原理图看懂装配接线图； 3、了解图上符号，并与实物对照； 4、根据技术指标测试各元器件的主要参数； 5、讲解焊接的操作方法和注意事项； 6、焊接练习； 7、分发与清点零件； 8、万用表的工作原理及其分类； 9、讲解元器件的类别、型号、使用范围和方法以及如何正确选择元器件。 10、讲解如何使用工具测试元器件 11、组装、焊接与调试 GWL-100

单片机学习开发板． 实习要求: 熟悉运用 Protel 99 SE

软件，学习理解并绘制万用表电原理图，认真细致地安装焊接，排除安装焊接过程中出现的故障以在规定时间内完成正规 GWL-100 单

片机学习开发板的安装、焊接、调试及使用。 1、 了解 GWL-100

单片机学习开发板特点和发展趋势。 2、

熟悉万用表装配技术的基本工艺过程。 3、 认识液晶显示器件。 4、

焊接的实习报告4篇

焊接的实习报告篇1

一、实验目的

了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

1.能够正确识别和选用常用的电子器件。

2.学习并掌握收音机的工作原理

3.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。

4.了解电子产品的焊接、调试与维修方法。初步学习调试电子产品的方法，提高动手能力。

二、实习器材及介绍：

1.实验器材

印刷电路板、电阻、电解电容、瓷片电容、双联电容、三极管、发光二极管、振荡线圈（中周）、中频变压器（中周）、输入变压器、磁棒及线圈、扬声器、电位器、电烙铁、松香、锡丝电池 一些器材的介绍：

(1)电烙铁：由于焊接的元件多，所以本次使用的是外热式电烙铁，功率为30w，烙铁头是铜制。

(2)工具箱：工具箱内装有斜口钳、螺丝刀、镊子等必备工具。

(3)焊锡丝:为锡铅合金，中间为松香。通常用于电子设备的锡焊。其锡前铅比为60/40。它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。

(4)两节5号电池。

2.电子器件的识别

1）普通电阻

表示方法：直标法、文字符号法、色标法

直标法：用阿拉伯数字和单位符号在电阻器表面直接标出标称阻值，容值

文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称色标法：用不同颜色的环或点在电阻器表面上标出标称阻值和允许误差

2）电容瓷片电容无正负极电容值大小表在电容上 表示方法：用1~3位数字表示，容量单位为pF，如103=10×103PF

电解电容有极性长引脚为正短引脚为负电容值标在圆环上

3)三极管以面对矩形面为参考面由左至右依次为射极、基极、集电极

4）LED发光二极管长脚为正短脚为负

注意：元件的大小与极性一定不能弄错。区分二极管的极性，黑头端为负极。区分电解电容的极性长端为正极，短端为负极。–
