电力系统稳态分析 重庆大学练习库及答案

电力系统暂态分析一、判断题（本大题共10分，共 5 小题，每小题 2 分）1. 对称短路时仅有正序分量，不对称短路时会出现正序、负序和零序分量。

2. 三相变压器负序电抗与其正序电抗相同。

3. 同步发电机负序电抗与其正序电抗相同。

4. 短路时网络中任意处的电流、电压均都满足用相量或序分量表示的边界条件。

5. 自耦变压器的零序电抗通常不会为无穷大。

二、填空题（本大题共60分，共 20 小题，每小题 3 分）1. 具有转子阻尼绕组的同步发电机机端短路瞬时的状态称为 ______ ，电枢反应磁通的路径是 ______ 。

2. 单相短路的复合序网图中三序网络是 ______ 关系。

3. 计算三相短路电流交流分量初始值时，远离短路点的电动机按 ______ 模型处理，短路点附近的电动机均按 ______ 模型处理。

4. 节点阻抗矩阵是 ______ 的逆矩阵。

5. 一般在工程实用计算中为了简便，通常用 ______ 替代交轴暂态电动势6. 同步发电机机端三相短路至稳态后，电枢反应磁通的路径是 ______ 、______ 、 ______ 。

7. 极限切除角度对应的切除时间被称为 ______ 。

8. 短路计算时通常假设各电源的电动势相位 ______ 。

9. 当接地短路点位于变压器三角形或不接地星形绕组侧时，变压器的零序电抗为 ______ 。

10. 通常，同步发电机和异步电动机定子绕组通常是 ______ 接线，其零序电抗为 ______ 。

11. 同步发电机负载三相短路时，定子绕组交轴感应电动势在短路前后是______ 。

12. ______ 定则可用于分析简单系统的暂态稳定性问题。

13. 利用节点导纳矩阵求解系统中三相短路，通常采用 ______ 方法求解网络方程。

14. 由于存在转子阻尼绕组，同步发电机定子绕组的次暂态电抗值比同步电抗值和暂态电抗值都 ______ 。

15. 同步发电机三相短路时，转子绕组电流存在交流分量的原因是 ______ 、______ 。

第一次作业1、、电能生产的主要特点有哪些？2、对电力系统运行的基本要求是什么？3、电力系统中负荷的分类（I 、II 、III 类负荷）是根据什么原则进行的？各类负荷对供电可靠性的要求是什么？4、标出下图所示电力系统中发电机、变压器的额定电压。

（图中已标出线路的额定电压）5、为什么110KV 及以上的架空输电线路需要全线架设避雷线而35KV 及以下架空输电线路不需全线架设避雷线？6、在下图所示的电力系统中已知KV U 3/10=φ，A U C 3530=φω,如要把单相接地时流过接地点的电流补偿到20A ，请计算所需消弧线圈的电感系数。

7、消弧线圈的工作原理是什么？电力系统中为什么一般采用过补偿方式？第一次作业参考答案1、、电能生产的主要特点有哪些？答：电能生产的主要特点可以归纳为以下三点。

①电能生产的连续性特点；由于电能不能大量储存，电能的生产、输送和消费是同时完成的。

②电能生产瞬时性的特点；这是因为电能的传输速度非常快（接近光速），电力系统中任何一点发生故障都马上影响到整个电力系统。

③电能生产重要性的特点；电能清洁卫生、易于转换、便于实现自动控制，因此国民经济各部门绝大多数以电能作为能源，而电能又不能储存，所以电能供应的中断或减少将对国名经济产生重大影响。

2、对电力系统运行的基本要求是什么？答：对电力系统运行的基本要求有：①保证对用户的供电可靠性；②电能质量要好；③电力系统运行经济性要好；④对环境的不良影响要小。

3、电力系统中负荷的分类（I、II、III类负荷）是根据什么原则进行的？各类负荷对供电可靠性的要求是什么？答：电力系统中负荷的分类是根据用户的重要程度和供电中断或减少对用户所造成的危害的大小来划分的，凡供电中断将导致设备损坏、人员伤亡、产品报废、社会秩序还乱、政治影响大的用户的用电设备称为I类负荷；凡供电中断或减少将导致产品产量下降、人民生活受到影响的用户的用电设备称为II类负荷；I类、II类负荷以外的负荷称为III类负荷。

重庆大学《》课程试卷20—20学年第二学期开课学院： 课程号：考试日期：考试方式：考试时间：120分钟 题号 一 二 三 四 五 六 七 八 九 十 总分 得分一、单项选择题（分）1、短路电流计算中，在什么条件下实际的电源可以近似认作为无限大功率电源？（ ）。

A 、当电源的频率保持恒定时；B 、当电源的内阻抗小于短路回路总阻抗的10%时；C 、当故障引起的功率改变小于电源的功率时；D 、当电源的内阻抗小于短路回路总阻抗的20%时。

2、发电机三相电压为：)sin(αω+=t U u m a 、)120sin(0-+=αωt U u m b ，)120sin(0++=αωt U u m c ，如将短路发生时刻作为时间的起点（0=t），当短路前空载、短路回路阻抗角为800（感性）时，B 相短路电流中非周期分量取得最大值的条件是（ ）。

A 、00α=；B 、0110α=；C 、0110α=-；D 、0180α=3、利用运算曲线求短路电流周期分量时，当t>4秒时（ ） A 、查Χjs=3.45的曲线 B 、Ip ж=1/ΧjsC 、查t=4秒的曲线D 、查Χjs=3的曲线 4、YNy 结线的双绕组变压器的零序励磁电抗为有限值，则其结构为（ ）。

A 、三相四柱；B 、三个单相的组式变压器；C 、三相五柱；D 、三相三柱。

5、三相导线的几何均距越大，则导线的正序电抗（ ），零序电抗（ ）。

A 、越大；B 、越小；C 、不变；D 、无法确定。

6、越靠近电源点，负序电压（ ）A 、越低；B 、越高；C 、不变；D 、无法确定。

7、电力系统中，f 点发生两相经过渡阻抗Z f 短路时，正序增广网络中附加阻抗∆Z 为（ ）。

A 、fZ Z Z ++∑∑)0()2(； B 、fZ Z +∑)2(；C 、fZ Z +∑)0(； D 、(2)(0)//fZ Z Z ∑∑+？8、对于Yd11接线变压器，两侧正序分量电压和负序分量电压的相位关系为（ ）A 、正序分量三角形侧电压与星形侧相位相同，负序分量三角形侧电压与星形侧相位也相同；B 、正序分量三角形侧电压较星形侧落后030，负序分量三角形侧电压较星形侧超前030；C 、正序分量三角形侧电压较星形侧超前030，负序分量三角形侧电压较星形侧落后030；D 、正序分量三角形侧电压与星形侧相位相同，负序分量三角形侧电压与星形侧相位不相同。

重庆大学网络教育学院-2020年春季学期课程作业电力系统暂态分析第3次-参考资料
请认真阅读一下说明然后下载：题库有可能会换，不保证全部都有！请仔细核对是不是您需要的题目再下载！！！！
本文档的说明：如果题目顺序和你的试卷不一样，按CTRL+F在题库中逐一搜索每一道题的答案，预祝您取得好成绩百！
一、计算题 (共 4 题、0 / 20 分 )
1、
如图所示，该系统由一台发-变组通过线路向中性点直接接地的纯负荷供电。

计算线路AB 末端分别发生BC相断线和A相断线时故障点处A相的各序电流和电压。

参考答案是：
2、
凸极同步发电机的额定容量为200MW，额定电压13.8kV，额定功率因素都
，其相关电抗分别为x d=0.92 x q=0.69 x d'=0.32 x d''=x q''=0.2。

忽略电阻，计算在额定运行状态下机端三相短路的稳态短路电流、暂态电流和次暂态电流的交流分量标幺值。

参考答案是：。

电⼒系统稳态分析习题及参考答案《电⼒系统稳态分析》复习题⼀、填空题1、负荷的静态电压特性是指。

2、耗量特性曲线上某⼀点切线的斜率为。

3、潮流计算中，PV 节点待求的物理量是该节点的⽆功功率Q 和。

4、在潮流计算的三类节点中，数量最多的是。

5、潮流计算中，电压约束条件min i U ≤U i ≤max i U 是由决定的。

6、电⼒⽹是由变压器和组成。

7、某系统电压基准值取U B ，功率基准值为S B ，则其阻抗基准值Z B (⽤U B 和S B 表⽰)可表⽰为:：。

8、电⼒系统中，备⽤容量按存在形式可分为两种：即热备⽤和。

9、.在任何负荷下，中枢点的电压保持为⼤约恒定的数值（102%—105%U N ），这种调压⽅式为。

10、电晕是。

11、功率分点是指。

12、系统电压的调整主要是调整。

13、系统频率的调整主要是调节。

14、在电磁环⽹中，由于变压器变⽐不匹配⽽产⽣的功率称为。

15、对电⼒系统运⾏的基本要求是、和。

16、电⼒⽹络主要由电⼒线路和组成。

17、电能⽣产最基本⾸要的要求是。

18、在电磁环⽹中，由于变压器变⽐不匹配⽽产⽣的功率称为。

19、电⼒系统的⼀次调频由完成，⼆次调频由完成。

20、电能质量包括、和三个⽅⾯。

21、架空电⼒线路的电晕现象是，在电⼒线路的等值电路中⽤表⽰，它消耗功率，晴天不计。

22、指等值负荷功率LiLi Q P 、和等值电源功率GiGi Q P 、是给定的，即注⼊功率P i 、Q i 给定，待求的则是节点电压的⼤⼩Ui和相位⾓δi; 指等值负荷和等值电源的有功功率PLi 、PGi给定，即注⼊有功功率Pi给定，等值负荷的⽆功功率QLi和节点电压的⼤⼩Ui也给定，待求的则是等值电源的⽆功功率QGi ，注⼊⽆功功率Qi和节点电压的相位⾓δi。

23、系统备⽤容量可分和或、、和等。

24、挂接在kV10电⽹上的发电机的额定电压应为kV，该电压等级的平均标称电压为kV。

电力系统稳态分析一、单项选择题（本大题共10分，共 10 小题，每小题 1 分）1. 双绕组变压器的变比为110±8×1.25%/11，+4档分接头对应的变比为（）。

A. 114.5/11B. 115.5/11C. 116.5/11D. 117.5/112. 电力网络的无备用接线不包括（）。

A. 单回路放射式B. 单回路干线式C. 单回路链式网络D. 两端供电网络3. 下列说法不正确的是（）。

A. 中性点经消弧线圈接地时，有过补偿和欠补偿之分。

B. 欠补偿是指消弧线圈中的感性电流小于容性电流时的补偿方式。

C. 过补偿是指消弧线圈中的感性电流大于容性电流时的补偿方式。

D. 在实践中，一般采用欠补偿的补偿方式。

4. 频率的二次调整是由（）。

A. 发电机组的调速器完成的B. 发电机组的调频器完成的C. 调相机的励磁调节器完成的D. 静止无功补偿器完成的5. 双绕组变压器的电阻（）。

A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算6. 隐极式发电机组运行极限的原动机功率约束取决于（）。

A. 原动机的额定视在功率B. 原动机的额定有功功率C. 原动机的额定无功功率D. 原动机的最大机械功率7. 电力系统电压波动产生的原因有（）。

A. 由幅度很小，周期很短的偶然性负荷变动引起B. 由冲击性或者间歇性负荷引起C. 由生产和生活的负荷变化引起D. 由气象变化引起中一不变的值的中枢点8. 在任何负荷下都保持中枢点电压为（102%～105%）UN电压调整方式是（）。

A. 逆调压B. 顺调压C. 常调压D. 故障时的调压要求9. 下列说法正确的是（）。

A. 发电机的额定电压为线路额定电压的105%。

B. 变压器一次侧额定电压等于用电设备额定电压105%。

C. 变压器一次侧额定电压等于线路额定电压的110%。

D. 用电设备的额定电压为线路额定电压95%。

电力系统稳态分析考试习题及答案电力系统稳态分析考试习题及答案1.以下哪个是电力系统的基本方程？ A. 电压方程 B. 功率方程 C. 电流方程D. 能量方程答案：D. 能量方程2.电力系统的稳态分析主要是指对电力系统中的何种情况进行分析？ A. 短路故障 B. 稳态运行 C. 频率偏差 D. 电压波动答案：B. 稳态运行3.电力系统的稳态分析主要考虑以下哪些因素？ A. 电压、电流、功率 B. 电阻、电感、电容 C. 频率、相位、谐波 D. 电压降、线损、短路电流答案：A. 电压、电流、功率4.电力系统中，以下哪个是稳态分析的基本假设？ A. 电源电压保持不变 B.负载电流保持不变 C. 线路电阻保持不变 D. 系统频率保持不变答案：A. 电源电压保持不变5.电力系统中，以下哪个方程可以描述节点电压和支路电流之间的关系？ A.马帕尔方程 B. 克希霍夫方程 C. 约旦方程 D. 麦克斯韦方程答案：B. 克希霍夫方程6.电力系统的稳态分析中，以下哪个方法可以用来求解节点电压和支路电流？A. 欧姆定律B. 麦克斯韦方程C. 潮流方程D. 趋势方程答案：C. 潮流方程7.电力系统中，以下哪个因素会导致电压降？ A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 短路电流过大答案：C. 线路电阻过大8.电力系统中，以下哪个因素会导致线损？ A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 短路电流过大答案：B. 负载电流过大9.电力系统中，以下哪个因素会导致短路电流？ A. 电源电压不稳定 B. 负载电流过大 C. 线路电阻过大 D. 系统频率偏差答案：C. 线路电阻过大10.电力系统的稳态分析中，以下哪个指标可以评估系统的稳定性？ A. 节点电压 B. 支路电流 C. 频率偏差 D. 短路电流答案：D. 短路电流。

（时间100分钟，满分100分）一．单选题：（在本题的每一小题的备选答案中，只有一个答案是正确的，请把你认为正确答案的题号，填入题干的括号内，多选不给分。

每小题1分，共10分）1、下面所列各组电力网接线方式中，完全属于有备用接线的一组是（）。

A、两端供电网、环网、双回线路辐射网B、双回线路辐射网、环网、单回路链式网C、单回路辐射网、两端供电网、单回路干线网2、关于中性点不接地三相对称系统的中性点对地电压，下述说法中正确的是( )。

A、正常运行时为零，单相接地时升高为线电压；B、正常运行时为零，单相接地时升高为相电压；C、正常运行时无法确定，单相接地时为相电压。

3、220kv电力系统中性点应采用的接线方式是（）。

A、不接地；B、直接接地；C、经消弧线圈接地。

4、架空输电线路采用分裂导线的目的是( )。

A、减小输电线路电阻；B、减小输电线路电抗；C、增大输电线路电容。

5、500kv超高压输电线路两端装设并联电抗器的目的是( )。

A、防止输电线路重载时末端电压降低；B、防止输电线路轻载时末端电压升高；C、防止输电线路轻载时末端电压降低。

6、关于单侧电源电力网，下述说法中正确的是（）。

A、电力网的功率分布由负荷分布确定，其潮流无法调控；B、电力网的功率分布与线路阻抗有关，其潮流无法调控；C、电力网功率自然分布就是功率的经济分布。

7、在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数为( )。

A、n×n阶；B、（n－1）×（n－1）阶；C、（n＋1）×（n＋1）阶。

8、系统中有功功率不足，会造成( )。

A、电压水平上升；B、电压水平下降；C、频率下降。

A、1号机组；B、2号机组；C、同时减小。

①计算变压器的参数（归算到110KV侧）；②画出变压器的形等值电路。

（10分）3、某地方电力网的等值电路如下图，有关参数均已标于图中，求网络的初步功率分布标出其功率分点，并计算其经济功率分布。

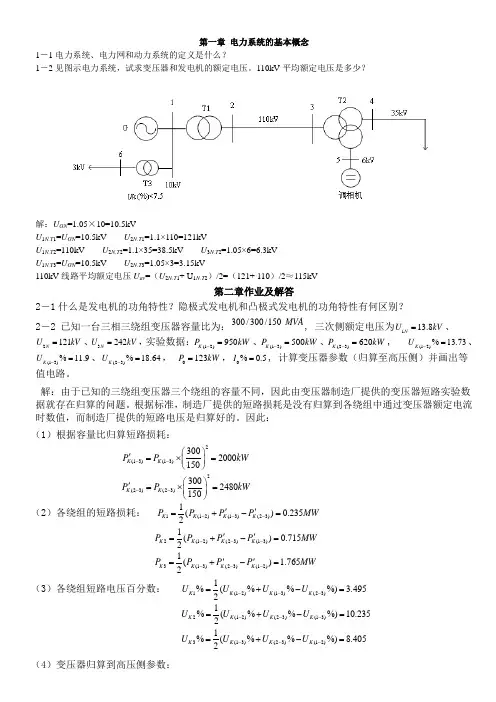

第一章 电力系统的基本概念1－1电力系统、电力网和动力系统的定义是什么？1－2见图示电力系统，试求变压器和发电机的额定电压。

110kV 平均额定电压是多少？解：U GN =1.05×10=10.5kVU 1N.T 1=U GN =10.5kV U 2N.T 1=1.1×110=121kV U 1N.T 2=110kV U 2N.T 2=1.1×35=38.5kV U 3N.T 2=1.05×6=6.3kV U 1N.T 3=U GN =10.5kV U 2N.T 3=1.05×3=3.15kV110kV 线路平均额定电压U av =（U 2N.T 1+ U 1N.T 2）/2=（121+ 110）/2≈115kV第二章作业及解答2－1什么是发电机的功角特性？隐极式发电机和凸极式发电机的功角特性有何区别？ 2－2 已知一台三相三绕组变压器容量比为：300/300/150MVA , 三次侧额定电压为113.8N U kV =、2121N U kV =、3242N U kV =，实验数据：(12)950K P kW -=、(13)500K P kW -=、(23)620K P kW -=, (12)%13.73K U -=、(13)%11.9K U -=、(23)%18.64K U -=， 0123P kW =，0%0.5I =, 计算变压器参数（归算至高压侧）并画出等值电路。

解：由于已知的三绕组变压器三个绕组的容量不同，因此由变压器制造厂提供的变压器短路实验数据就存在归算的问题。

根据标准，制造厂提供的短路损耗是没有归算到各绕组中通过变压器额定电流时数值，而制造厂提供的短路电压是归算好的。

因此： （1）根据容量比归算短路损耗： 2(13)(13)3002000150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭2(23)(23)3002480150K K P P kW --⎛⎫'=⨯= ⎪⎝⎭（2）各绕组的短路损耗： 1(12)(13)(23)1()0.2352K K KK P P P P MW ---''=+-= 2(12)(23)(13)1()0.7152K K KK P P P P MW ---''=+-= 3(13)(23)(12)1() 1.7652K K KK P P P P MW ---''=+-= （3）各绕组短路电压百分数： 1(12)(13)(23)1%(%%%) 3.4952K K K K U U U U ---=+-=2(12)(23)(13)1%(%%%)10.2352K K K K U U U U ---=+-=3(13)(23)(12)1%(%%%)8.4052K K K K U U U U ---=+-=（4）变压器归算到高压侧参数：2211120.235242 3.4952420.153 6.823300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2222220.71524210.2352420.46519.98300100300Z R jX j j ⨯⨯=+=+=+Ω⨯2233321.7652428.405242 1.14816.408300100300Z R jX j j ⨯⨯=+=+=+Ω⨯6221230.5300(2.125.6)101000242100242Y G jB j j s -⨯=-=+=-⨯⨯⨯ 2－3答案2－4某一回110kV 架空电力线路，导线型号为LGJ-120，导线计算外径为15.2mm ，三相导线水平排列，两相邻导线之间的距离D=4m 。

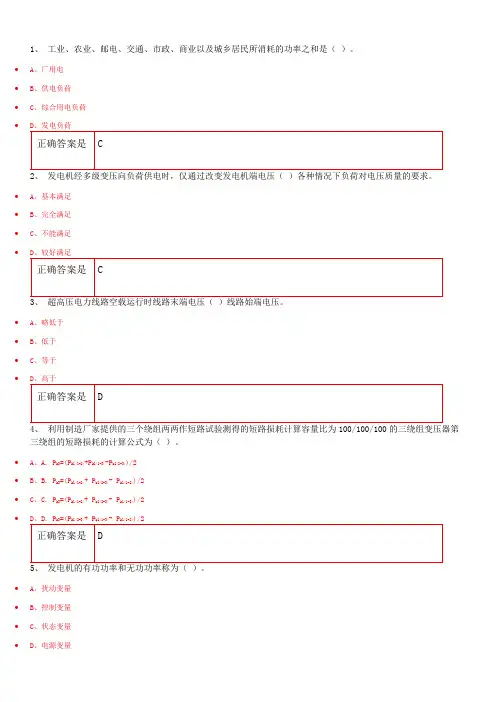

1、工业、农业、邮电、交通、市政、商业以及城乡居民所消耗的功率之和是（）。

•A、厂用电•B、供电负荷•C、综合用电负荷••A、基本满足•B、完全满足•C、不能满足••A、略低于•B、低于•C、等于•4、利用制造厂家提供的三个绕组两两作短路试验测得的短路损耗计算容量比为100/100/100的三绕组变压器第三绕组的短路损耗的计算公式为（）。

•A、A. P k3=(P kl(1-2)+P kl(1-3)-P kl(2-3))/2•B、B. P k3=(P kl(1-2)+ P kl(2-3)- P kl(1-2))/2•C、C. P k3=(P kl(1-2)+ P kl(2-3)- P kl(1-3))/2••A、扰动变量•B、控制变量•C、状态变量•D、电源变量6、用电设备的额定电压等于（）。

•A、变压器一次侧额定电压105%•B、变压器二次侧额定电压•C、线路额定电压的105%•7、线路始末两端电压的数值差，常用额定电压的百分值表示的是（）。

•A、电压降落•B、电压损耗•C、电压偏移•8、中性点经消弧线圈接地系统中有一相直接接地时有（）。

•A、接地相的电压降低，非接地相对地电压不变•B、接地相的电压升高，非接地相对地电压为零•C、接地相的电压不变，非接地相对地电压降低•9、自然功率因数是（）。

•A、增加补偿设备时发电机的功率因数•B、增加补偿设备时负荷的功率因数•C、未加补偿设备时负荷的功率因数•10、不变损耗包括：（）。

•A、变压器空载损耗•B、变压器电阻中的损耗•C、线路电阻中的损耗•D、线路电容中的损耗11、频率的一次调整是由（）。

•A、发电机组的调速器完成的•B、发电机组的调频器完成的•C、调相机的励磁调节器完成的••A、线路的电阻为零、电导不为零•B、线路的电阻不为零、电导为零•C、线路的电阻不为零、电导不为零•13、无功功率平衡计算的前提是（）。

•A、系统的容量水平正常•B、系统的有功水平正常•C、系统的电压水平正常••A、用减小输送有功功率的方法•B、用增大导线截面的方法•C、在线路末端增加无功功率电源•15、隐极式发电机的无功功率功角关系为（）。

大学考试试卷《电力系统稳态分析》及答案电力系统稳态分析一、单项选择题(本大题共20分，共 10 小题，每小题 2 分)1. 工业、农业、邮电、交通、市政、商业以及城乡居民所消耗的功率之和是( )。

A. 厂用电B. 供电负荷C. 综合用电负荷D. 发电负荷2. 超高压电力线路空载运行时线路末端电压( )线路始端电压。

A. 略低于B. 低于等于 C.D. 高于3. 频率的一次调整是由( )。

A. 发电机组的调速器完成的B. 发电机组的调频器完成的C. 调相机的励磁调节器完成的D. 静止无功补偿器完成的4. 节点电压幅值和角度称为( )。

A. 扰动变量B. 控制变量C. 状态变量D. 电源变量5. 丰水季节，宜作为调频电厂的是( )。

A. 热电厂B. 核电厂C. 有调节性能的水电厂D. 中温中压火电厂6. 导线在杆塔上的布置和导线截面积的大小对线路的电感和电抗( )。

A. 没有影响B. 没有显著的影响C. 有显著的影响D. 有非常显著的影响7. 高峰负荷时，允许中枢点电压略低(不低于102.5%U);低谷负荷时，允许N中枢点电压略高(不高于107.5%U)的中枢点电压调整方式是( )。

NA. 逆调压B. 顺调压C. 常调压D. 故障时的调压要求8. 若网络中共有n个节点，其中有1个平衡节点，有m个PV节点，其余为PQ节点，则极坐标形式牛顿-拉夫逊潮流算法的修正方程组中待求状态变量的个数为( )。

A. n-m-1个电压相角和m个电压幅值B. n-1个电压相角和m个电压幅值C. n-1个电压相角和n-m-1个电压幅值D. n-1个电压相角和n-m个电压幅值9. 电力系统电压波动产生的原因有( )。

A. 由幅度很小，周期很短的偶然性负荷变动引起 B. 由冲击性或者间歇性负荷引起 C. 由生产和生活的负荷变化引起 D. 由气象变化引起10. 自然功率是( )。

A. 纯有功功率B. 纯无功功率C. 滞后无功功率D. 超前无功功率二、多项选择题(本大题共20分，共 10 小题，每小题 2 分)1. 可将实际有功功率负荷随时间的变动分解为以下( )有规律的负荷变动。

重庆大学网络教育学院-2020年春季学期课程作业电力系统稳态分析第3次-参考资料请认真阅读一下说明然后下载：题库有可能会换，不保证全部都有！请仔细核对是不是您需要的题目再下载！！！！本文档的说明：如果题目顺序和你的试卷不一样，按CTRL+F在题库中逐一搜索每一道题的答案，预祝您取得好成绩百！一、名词解释题 (共 4 题、0 / 20 分 )1、水电厂的强迫功率参考答案是：水电厂的强迫功率是为保证河流下游的灌溉、通航，向下游释放一定水量时发出的功率。

2、变压器的主接头参考答案是：变压器的主接头是指变压器的高压绕组或中压绕组可供选择的若干个接头中对应于额定电压的接头。

3、网损率参考答案是：网损率是指电力网络中损耗的电能与向电力网络供应电能的百分比。

4、自然功率参考答案是：自然功率指负荷阻抗为波阻抗时所消耗的功率，为纯有功功率。

二、计算题 (共 14 题、0 / 56 分 )1、某降压变电所装有一台SF7-10000/110型变压器，变比110±5×2.5%/11kV，归算到高压侧的阻抗为Z T=7.14+j127.1Ω。

该变电所的最大负荷为8+j6MVA，最小负荷为4.5+j3.5MVA。

若在最大负荷和最小负荷时，变压器高压母线电压分别为105kV和112kV，低压母线允许电压偏移分别为+5%和0%，试选择变压器高压绕组的分接头（不计电压降落横分量和功率损耗）。

参考答案是：2、一个简单电力系统的线路电抗和节点负荷功率标么值，如图所示，若节点1的电压幅值为1.036，电压角度为0，试计算节点导纳矩阵，确定各节点的类型、待求变量和极坐标形式牛顿－拉夫逊潮流法修正方程的数量。

参考答案是：3、系统发电机组的额定容量和调差系数σ%分别为3000MW和4，负荷的单位调节功率为1000MW/Hz，额定频率为50Hz。

在某一频率下，负荷突然增加500MW，试计算：（1）若无二次调频，系统频率将下降多少？（2）为减小频率偏移，调频器动作。

⼤学考试试卷《电⼒系统稳态分析》及参考答案⼤学考试试卷《电⼒系统稳态分析》及参考答案电⼒系统稳态分析⼀、单项选择题(本⼤题共20分，共 10 ⼩题，每⼩题 2 分) 1. ⾃然功率因数是( )。

A. 增加补偿设备时发电机的功率因数B. 增加补偿设备时负荷的功率因数C. 未加补偿设备时负荷的功率因数D. 按规程规定的负荷的功率因数2. 下列说法正确的是( )。

A. 可以⽤减⼩输送有功功率的⽅法减⼩⾼压输电线路的电压损耗B. 可以⽤增⼤导线截⾯的⽅法减⼩⾼压输电线路的电压损耗C. 可以在线路末端增加⽆功功率电源减⼩⾼压输电线路的电压损耗D. 可以随时改变电⽹额定电压减⼩⾼压输电线路的电压损耗 3. 下列说法不正确的是( )。

A. 升压变压器的中压绕组最靠近铁芯B. 降压变压器的低压绕组最靠近铁芯C. 升压变压器中，⾼低压绕组相距最远，⼆者间漏抗最⼤D. 降压变压器中，⾼低压绕组相距最远，⼆者间漏抗最⼤ 4. 按线路长度计算功率的初分布的条件是( )。

A. ⽹络中所有导线单位长度的电阻相同B. ⽹络中所有导线单位长度的电抗相同C. ⽹络中所有导线单位长度的电纳相同D. ⽹络中所有导线单位长度的阻抗相同5. 线路末端输出有功功率与线路始端输⼊有功功率的⽐值，常⽤百分值表⽰的是( )。

A. 输电效率B. 最⼤负荷利⽤⼩时数C. 线损率D. ⽹损率6. 电⼒线路的波阻抗是( )。

A. 阻抗B. 纯电阻C. 纯电抗D. 纯电纳7. 双绕组变压器的电纳( )。

A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算8. 中性点不接地系统中有⼀相直接接地时有( )。

A. 接地相的电流减⼩，⾮接地相对地电压不变 B. 接地相的电流增⼤，⾮接地相对地电压升⾼ C. 接地相的电流不变，⾮接地相对地电压降低 D. 接地相的电流为零，⾮接地相对地电压升⾼9. 在任何负荷下都保持中枢点电压为(102%,105%)U中⼀不变的值的中枢点N电压调整⽅式是( )。

电力系统稳态分析考题及答案电力系统稳态分析一、单项选择题（本大题共10分，共10小题，每小题1 分）1. 发电机经多级变压向负荷供电时，通过改变发电机端电压（）各种情况下负荷对电压质量的要求。

A. 基本满足B. 完全满足C. 不能满足D. 较好满足2. 用电设备的额定电压等于（）。

A. 变压器一次侧额定电压105%B. 变压器二次侧额定电压C. 线路额定电压的105%D. 线路额定电压3. 隐极式发电机的无功功率功角关系为（）。

A.◎二沁创Q二呂卩曲肝工芒B.C.D.4. 用调速器进行频率的一次调整（）。

A. 只能限制周期较短、幅度较大的负荷变动引起的频率偏移 B.只能限制周期较短、幅度较小的负荷变动引起的频率偏移 C.只能限制周期较长、幅度较大的负荷变动引起的频率偏移 D. 只能限制周期较长、幅度较小的负荷变动引起的频率偏移 5. 节点电压幅值和角度称为( ) 。

A. 扰动变量B. 控制变量C. 状态变量D. 电源变量6. 电力系统运行应该满足的基本要求不包括( ) 。

A. 保证可靠的持续供电B. 保证良好的电能质量C. 保证系统运行的经济性D. 保证电能大量存储7. 双绕组变压器的电导( ) 。

A. 可由空载损耗计算B. 可由短路电压百分值计算C. 可由短路损耗计算D. 可由空载电流百分值计算8. 高峰负荷时，电压中枢点的电压升高至105%U低谷负荷时，电压中枢点的N电压下降为U的中枢点电压调整方式是()o NA. 逆调压B. 顺调压C. 常调压D. 故障时的调压要求9. 下列说法不正确的是( ) oA. 电力系统中性点运行方式主要有中性点直接接地和中性点不接地两种。

B. 中性点直接接地系统一相接地时必须迅速切除三相。

C. 中性点不接地系统中一相接地时可短时间运行，不必迅速切除接地相。

D. 直接接地系统对绝缘水平的要求高，不接地系统对绝缘水平的要求低。

10. 若网络中共有n个节点，其中有1个平衡节点，m个PV节点，其余为PQ 拉夫逊潮流算法的修正方程个数为( ) 。

6、关于单侧电源电力网，下述说法中正确的是（）。

A、电力网的功率分布由负荷分布确定，其潮流无法调控；B、电力网的功率分布与线路阻抗有关，其潮流无法调控；C、电力网功率自然分布就是功率的经济分布。

7、在一个具有n个独立节点的系统中，节点阻抗矩阵的阶数为( )。

A、n×n阶；B、（n－1）×（n－1）阶；C、（n＋1）×（n＋1）阶。

8、系统中有功功率不足，会造成( )。

A、电压水平上升；B、电压水平下降；C、频率下降。

A、1号机组；B、2号机组；C、同时减小。

10、电力系统无功电源最优分配的目的是（）。

A、使电力系统总的能源消耗最少；B、使电力网的有功损耗最小；C、使电力系统的电能质量最好。

二．判断题：（下列各题中，你认为正确的，请在题干的括号内打“√”，错误的打“×”。

每小题1分，共15分）1、输电线路首端电压不一定总是高于末端电压。

（）2、高压系统中，有功功率总是从电压相位超前的点向电压相位滞后的点传输。

（）5、在无功电源不足引起电压水平普遍偏低的电力系统中，能否通过改变变压器变比调压？为什么？四．计算题：（共50分）1、某35KV电力系统采用中性点经消弧线圈接地的运行方式，已知35KV线路长度为100公里，线路每相的对地电容为，单相接地时流过接地点的电流为3.6安培，求消弧线圈的电感值。

（10分）2、110kv降压变压器铭牌数据为：①计算变压器的参数（归算到110KV侧）；②画出变压器的形等值电路。

（10分）3、某地方电力网的等值电路如下图，有关参数均已标于图中，求网络的初步功率分布标出其功率分点，并计算其经济功率分布。

（10分）4、联合电力系统的接线图及参数如下，联络线的功率传输限制为300MW，频率偏移超出才进行二次调频，当子系统A出现功率缺额200MW时，如系统A不参加一次调频，联络线的功率是否越限？（10分）5、某降压变电所装有一台容量为10MVA，电压为的变压器。
