课程设计—小型企业网络设计

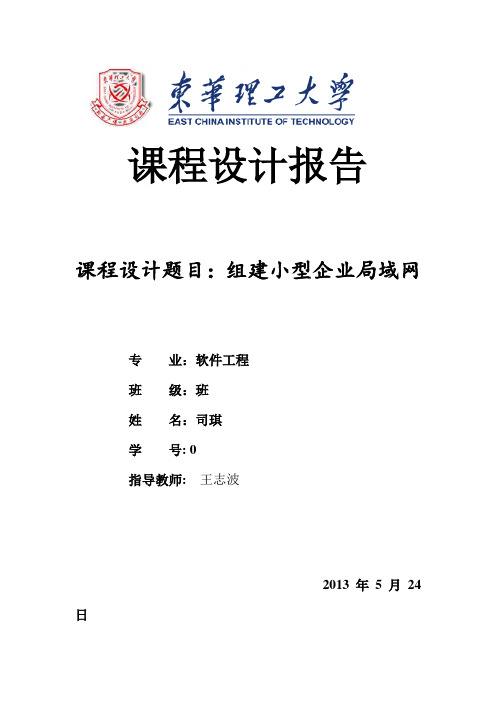

课程设计报告课程设计题目：组建小型企业局域网专业：软件工程班级：班*****学号: 0****: ***2013年5月24日目录一．课程设计的目的及要求 (3)1.课程设计目的及要求 (3)三．课程设计的内容（分析和设计） (3)四．绘制拓扑结构图 (4)五.详细步骤 (4)六．课程设计总结 (6)一．课程设计的目的及要求1.课程设计目的及要求通过一周的课程设计，培养进一步理解和掌握网络组网的过程及方案设计，为今后从事实际工作打下基础；熟练掌握子网划分及路由协议的配置，熟练掌握路由器和交换机的基本配置。

要求能根据实际问题绘制拓扑结构图，拓扑结构图可以是树形、星形、网状形、环状形及混合形结构的之一，清晰的描述接口，进行路由器或交换机的命令配置实现，并且每个方案的需有以下几部分的内容：需求分析；设计原则；方案设计与实施：（1）方案设计1）设备选型；2）综合布线设计；3）拓扑结构图；4）IP地址规划（子网划分和CIDR技术）。

（2）方案实施1）路由协议的选择；2) 路由器配置；三．课程设计的内容（分析和设计）现有50台计算机，设计一个小型企业网络方案，要求：1．资源共享，网络内的各个桌面用户可共享数据库、共享打印机，实现办公自动化系统中的各项功能。

2．通信服务，最终用户通过广域网连接可以收发电子邮件、实现Web应用、接入互联网、进行安全的广域网访问；3．划分网段；4．选择路由协议，配置路由，并为路由器设置密码。

四．绘制拓扑结构图五.详细步骤绘制拓扑图分配IP地址路由器R0的Serial0/1/0端口的IP地址是10.0.0.1。

FastEthernet0/0端口的IP地址是3.0.0.2.。

路由器R1的Serial0/1/0端口的IP地址10.0.0.2。

FastEthernet0/1端口的IP地址是192.168.1.14。

PC机的IP地址为192.168.1.11-----192.168.1.113.制作路由器之间的RIP协议，已达到本局域网可以与外网沟通的效果。

中小型企业局域网课程设计在当今数字化的商业环境中，中小型企业对于高效、稳定和安全的网络需求日益增长。

局域网（Local Area Network，LAN）作为企业内部通信和资源共享的基础设施，其设计的合理性和有效性直接影响到企业的运营效率和竞争力。

本文将详细探讨中小型企业局域网的课程设计，旨在为相关专业的学生和企业网络管理人员提供一个全面、实用的指导。

一、中小型企业局域网的需求分析在设计局域网之前，必须对中小型企业的网络需求进行深入的分析。

这包括了解企业的规模、业务流程、员工数量、应用系统以及未来的发展规划等方面。

1、规模和员工数量企业的规模和员工数量决定了网络设备的数量和性能要求。

例如，一个拥有 50 名员工的小型企业与一个拥有 200 名员工的中型企业，在网络带宽、交换机端口数量和服务器性能上的需求会有很大的差异。

2、业务流程不同的业务流程对网络的要求也不同。

例如，一个以文件处理和邮件通信为主的企业，对网络带宽的要求相对较低；而一个涉及大量数据传输、视频会议和实时监控的企业，则需要高带宽、低延迟的网络。

3、应用系统企业所使用的应用系统，如 ERP（企业资源计划）、CRM（客户关系管理）、OA（办公自动化）等，也会对局域网产生影响。

这些应用系统可能需要特定的网络协议、端口开放和安全设置。

4、未来发展规划考虑企业未来的发展规划，如业务拓展、分支机构的设立等，以便在局域网设计中预留足够的扩展性和灵活性。

二、网络拓扑结构设计网络拓扑结构是局域网的基础框架，它决定了网络的性能、可靠性和可扩展性。

常见的网络拓扑结构有星型、总线型、环型和树型等。

对于中小型企业，星型拓扑结构是最常用的选择。

1、核心层核心层是局域网的核心，负责高速数据传输和路由选择。

通常使用高性能的三层交换机作为核心设备，以确保网络的稳定性和可靠性。

2、汇聚层汇聚层将多个接入层设备连接到核心层，起到数据汇聚和分发的作用。

可以选择二层或三层交换机作为汇聚设备。

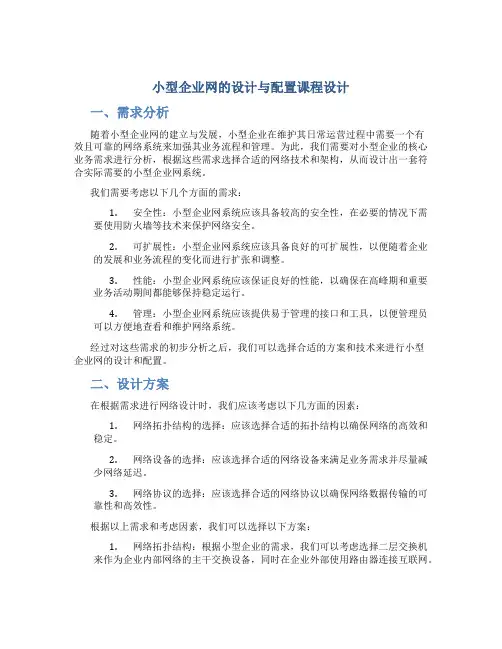

小型企业网的设计与配置课程设计一、需求分析随着小型企业网的建立与发展，小型企业在维护其日常运营过程中需要一个有效且可靠的网络系统来加强其业务流程和管理。

为此，我们需要对小型企业的核心业务需求进行分析，根据这些需求选择合适的网络技术和架构，从而设计出一套符合实际需要的小型企业网系统。

我们需要考虑以下几个方面的需求：1.安全性：小型企业网系统应该具备较高的安全性，在必要的情况下需要使用防火墙等技术来保护网络安全。

2.可扩展性：小型企业网系统应该具备良好的可扩展性，以便随着企业的发展和业务流程的变化而进行扩张和调整。

3.性能：小型企业网系统应该保证良好的性能，以确保在高峰期和重要业务活动期间都能够保持稳定运行。

4.管理：小型企业网系统应该提供易于管理的接口和工具，以便管理员可以方便地查看和维护网络系统。

经过对这些需求的初步分析之后，我们可以选择合适的方案和技术来进行小型企业网的设计和配置。

二、设计方案在根据需求进行网络设计时，我们应该考虑以下几方面的因素：1.网络拓扑结构的选择：应该选择合适的拓扑结构以确保网络的高效和稳定。

2.网络设备的选择：应该选择合适的网络设备来满足业务需求并尽量减少网络延迟。

3.网络协议的选择：应该选择合适的网络协议以确保网络数据传输的可靠性和高效性。

根据以上需求和考虑因素，我们可以选择以下方案：1.网络拓扑结构：根据小型企业的需求，我们可以考虑选择二层交换机来作为企业内部网络的主干交换设备，同时在企业外部使用路由器连接互联网。

2.网络设备：在选择网络设备方面，我们应该优先考虑稳定性和性价比，并选择一些具备可扩展性和兼容性的设备。

3.网络协议：在选择网络协议方面，我们应该根据实际需要来选择。

三、实施计划在设计好小型企业网系统之后，我们需要制定一份详细的实施计划。

这份计划应该包括以下几个方面：1.实现步骤分解：将整个实现过程分解为若干个可行的步骤，每个步骤需要明确的说明其目标和意义。

计算机网络课程设计组建小型企业网目录1 设计目的和要求 (1)1.1目的 (1)1.2要求 (1)2 企业网络规划和需求分析 (1)2.1企业网络规划 (1)2.2 需求分析 (1)3 算法设计 (2)3.1开发工具 (2)3. 2设备选择 (2)3.3总体设计简介 (3)3.4vlan划分及地址分配 (3)3.5布线 (4)3.6网络拓朴图 (4)3.7设计步骤 (4)3.8 实现过程及源代码. (13)4 实验仿真及结果分析 (5)4.1 Email服务器配置 (5)4.2 交换机配置 (6)4.3路由器配置 (7)4.4 各部门通信 (8)4.5 连接外网 (9)4.6 连接内网 (10)4.7 邮件收发 (11)5 设计结语 (11)5.1 设计理念 (12)5.2设计思路 (12)5.3 设计难点和解决方法 (12)5.4实现功能 (12)组建小型企业网1 设计目的和要求1.1目的通过本课程设计的实践和前后的准备与总结，学习、了解、掌握和运用《计算机网络》理论课及实验课上所学的局域网组网基础技术、高级技术、初步掌握组网设计思路、组网技巧。

通过实验课的实践训练，加强学生熟练运用Cisco Packet Tracer软件、掌握构建路由器及交换机的各类基础技术的能力。

1.2要求1.2.1内容要求1、局域网组网设计目的2、局域网组网的设计拓扑图3、局域网组网的设计步骤4、局域网组网的设计实现过程及源代码5、局域网组网的设计结论1.2.2制作要求1、课程设计必须个人独立完成，不得有设计拓扑图及截图相同现象。

2、在课程设计开始前，首先要确认Cisco Packet Tracer软件与操作系统的兼容性，以免影响软件运行及系统运行。

3、课程设计文字排版规范，要求拓扑图及运行截图清晰，描述语言通顺。

4、课程设计中需要做出明确的地址分配情况、设备分配情况。

5、课程设计中需说明设计的高效性、稳定性、安全性、可扩展性。

目录1.课程设计目的 (1)2.课程设计要求 (1)3.boson平台介绍 (1)4.网络设计 (3)4.1 静态路由构成网络 (3)4.1.1 网络规划 (3)4.1.2网络拓扑图 (4)4.1.3 网段及IP地址的划分 (4)4.14 路由器及PC机参数配置 (5)4.2 动态路由构成网络 (8)4.2.1 网络规划 (8)4.2.2 网络拓扑图 (8)4.2.3 网段及IP地址的划分 (9)4.2.4 路由配置 (9)4.3 VLAN的设计 (12)4.3.1 网络规划 (12)4.3.2 网络拓扑图 (13)4.3.3 IP地址的划分 (13)4.3.4 vlan的配置 (13)5 结果测试 (15)5.1 静态路由测试 (15)5.2 动态路由测试 (16)5.3 VLAN 测试 (17)6 结果分析 (18)7 实验总结 (19)8、参考文献 (19)小型企业网方案设计和实现1.课程设计目的(1)对计算机网络基本理论知识的加深理解。

(2)通过设计对计算机网络的应用有所了解。

(3)掌握基本cisco基本配置命令并熟练运用。

2.课程设计要求(1)分析具体情况，结合实验室条件，完成需求分析；(2)列出所需设备，设计完成网络拓扑结构图；(3)在实验环境下完成设备的具体配置；(4)调试验证。

3.boson平台介绍Boson Network Designer 是用户用来绘制自己定制的实验网络拓扑图的工具。

它的主界面分为菜单栏、设备连接列表、设备连接信息和绘图区四个部分。

下面介绍一下各个部分的主要功能。

（1）菜单栏“File”菜单主要完成拓扑图文件的新建、打开、保存、另存、打印等操作，拓扑图文件的扩展名为“.top”。

其中“Load NetMap into the Simulator”菜单项用来将拓扑图装入实验模拟器，如果此时Boson NetSim程序已经打开，则拓扑图自动装入，否则Boson NetSim启动时再装入。

中小型公司网络组建与设计方案一．课程设计的目的用BOSON软件实现小型互连网的综合设计二．要求：1）查阅资料，根据用户需求，掌握小型互连网的设计方法；2）熟练掌握CISCO路由器、交换机及PC及机的基本配置命令；3）用掌握的CISCO基本配置命令调试通整个网络。

（至少要有两个LAN一个WAN，网间设备之间能互通）4)WAN 的路由选择：（1）静态路由（2）要有默认路由（3）动态路由（RIP路由）5）VLAN设置6）软、硬件环境:Windows等操作系统、Boson Netsim仿真软件三．参考案例：3.1需求分析1.背景：公司新办公地点共一层楼，面积约为600平方多米分为两家公司集团总公司：董事长助理（1台电脑）、总经理室（1台电脑）、财务部（6台电脑）、人力资源（4台电脑）、审计监察（3台电脑）、营运管理部（2台电脑）、后勤部（2台电脑）、企划设计部（4台电脑）、营销部（5台电脑）共：28台电子商务公司：网络技术部（3台电脑）、策划广告部（2台电脑）、泛媒体拓展部（3台电脑）、产品部（1台电脑）、行政部（2台电脑）、培训部（1台电脑）、财务部（1台电脑）、总经理办公室（1台电脑）、营运总监（1台电脑）、执行副总（1台电脑）、策划总监（1台电脑）、客服中心部（30台电脑）共：47台2.未来发展：未来的3—5年，单位电脑会增加到100台左右，主要增加在电子商务公司的客服中心，计划该部门增加到50台电脑。

3.用户需求分析：为了能让公司更好的与现代社会的发展接轨，更快的获取市场信息及为了让外界了解该本公司的相关信息特组建企业网，以实现对“公司档案管理”、“产品信息”、“供求信息”等进行计算机网络化管理。

4.网络功能：根据公司现有规模，业务需要及发展范围建立的网络有如下功能：a)建立公司自己的网站以及电子商务平台非常健康网，可向外界发布信息，并进行网络上的业务。

b)要求市场部、客服中心可以连接Internet，与各企业保持联络，接受订单及发布本公司产品信息。

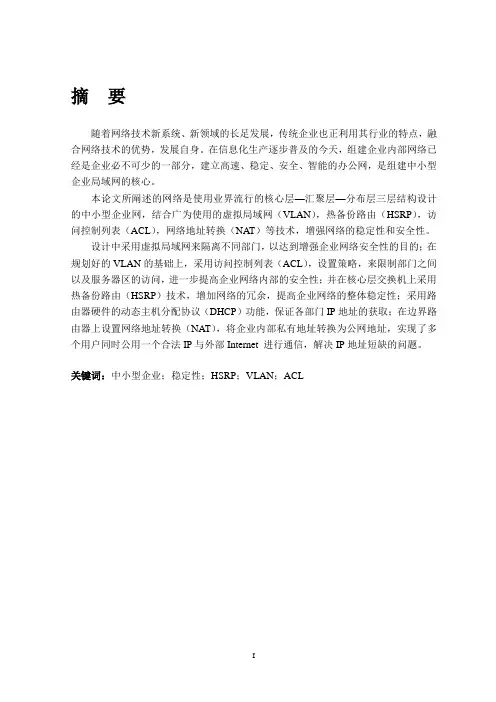

摘要随着网络技术新系统、新领域的长足发展，传统企业也正利用其行业的特点，融合网络技术的优势，发展自身。

在信息化生产逐步普及的今天，组建企业内部网络已经是企业必不可少的一部分，建立高速、稳定、安全、智能的办公网，是组建中小型企业局域网的核心。

本论文所阐述的网络是使用业界流行的核心层—汇聚层—分布层三层结构设计的中小型企业网，结合广为使用的虚拟局域网（VLAN），热备份路由（HSRP），访问控制列表（ACL），网络地址转换（NAT）等技术，增强网络的稳定性和安全性。

设计中采用虚拟局域网来隔离不同部门，以达到增强企业网络安全性的目的；在规划好的VLAN的基础上，采用访问控制列表（ACL），设置策略，来限制部门之间以及服务器区的访问，进一步提高企业网络内部的安全性；并在核心层交换机上采用热备份路由（HSRP）技术，增加网络的冗余，提高企业网络的整体稳定性；采用路由器硬件的动态主机分配协议（DHCP）功能，保证各部门IP地址的获取；在边界路由器上设置网络地址转换（NAT），将企业内部私有地址转换为公网地址，实现了多个用户同时公用一个合法IP与外部Internet 进行通信，解决IP地址短缺的问题。

关键词：中小型企业；稳定性；HSRP；VLAN；ACLABSTRACTWith the network technology the new system, developed by leaps and bounds in new areas, the traditional companies are taking advantage of the characteristics of their industry, network integration technology, the development of their own. Production step by step in the popularization of information today, the formation of the enterprise network is an esse- -ntial part of business, set up high-speed, stable, secure, intelligent office network, the formation of small and medium-sized enterprises are the core of the LAN.This thesis set out in the industry network is the popular use of the core layer - convergence layer - the structural design of three-layer distribution of small and medium-sized enterprise networks, combined with widely used virtual LAN (VLAN), Hot Standby Routing (HSRP), Access Control list (ACL), Network Address Translation (NAT) and other techniques to enhance network stability and security.Designed to use virtual LAN to isolate different departments, so as to achieve to enhance enterprise network security purposes; good at planning on the basis of VLAN, the access control list (ACL), set strategy, as well as between the Department to limit access to the server area further improve the internal corporate network security; and switches at the core level on the use of Hot Standby Routing (HSRP) technology, increased network redundancy, improve the overall stability of the enterprise network; the use of router hardware distribution Dynamic Host Protocol (DHCP) function to ensure that the depar -tment access to IP addresses; at the border router set up Network Address Translation (NAT), will convert internal private addresses to public network address, a number of users to simultaneously achieve a legitimate public IP with the external Internet to communicate, to solve the problem of shortage of IP addresses.Key words:S mall and Medium Enterprises; stability; HSRP; VLAN; ACL目录绪论 (1)1. 网络建设背景和必要性 (3)2. 组建局域网的需求分析 (5)2.1总体需求分析 (5)2.2网络平台需求 (5)2.3网络安全需求 (5)2.3.1外网安全： (6)2.3.1.1物理安全需求 (6)2.3.1.2数据链路层需求 (6)2.3.1.3入侵检测系统需求 (6)2.3.1.4防病毒系统需求 (6)2.3.1.5安全管理体制 (6)2.3.2内网安全： (7)2.3.2.1VLAN设置需求 (7)2.3.2.2防病毒系统需求 (7)2.3.2.3网络管理需求 (7)2.3.2.4网络系统管理 (7)3. 组建局域网的设计目标和原则 (8)3.1核心交换机的高数据处理性能 (8)3.2核心交换机的高可靠性 (8)3.3核心交换机的灵活扩充性 (9)3.4网络的安全性 (9)3.5网络的可管理性 (9)4. 局域网设计方案 (11)4.1网络结构设计方案 (11)4.2虚拟局域网（VLAN）设计方案 (12)4.2.1VLAN技术简介 (12)4.2.2VLAN方案设计 (13)4.3第三层交换技术设计方案 (14)4.4IP MULTICAST技术方案设计 (14)4.5访问控制列表（ACL）设计方案 (17)4.6IP地址规划与路由设计方案 (18)4.6.1IP地址规划方案 (18)4.6.2路由协议的选择 (19)4.6.3路由协议设计方案 (21)4.7HSRP：热备份路由器协议 (22)4.7.1HSRP协议概述 (22)4.7.2HSRP的工作原理 (23)4.7.3本方案的特点 (23)5. 设备清单 (26)结论 (27)致谢 (28)参考文献 (29)绪论0.1 选题的背景企业网最原始的网络需求来自于对LAN 上共享资源、业务的开展需要，最小规模的局域网可能就要算通过 1 台共享式集线器来连接打印机、文件服务器的组建模式了，但是，在信息科技日益发展的今天，基于共享式技术的网络已经不能符合当前企业IT 发展的需求，更高速、更可靠、更安全以及更方便的网络和业务管理已经成为新时期企业局域网的关注重点。

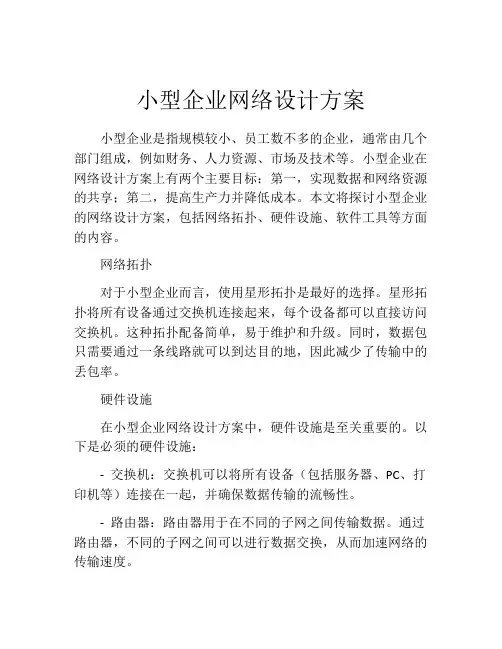

小型企业网络设计方案小型企业是指规模较小、员工数不多的企业，通常由几个部门组成，例如财务、人力资源、市场及技术等。

小型企业在网络设计方案上有两个主要目标：第一，实现数据和网络资源的共享；第二，提高生产力并降低成本。

本文将探讨小型企业的网络设计方案，包括网络拓扑、硬件设施、软件工具等方面的内容。

网络拓扑对于小型企业而言，使用星形拓扑是最好的选择。

星形拓扑将所有设备通过交换机连接起来，每个设备都可以直接访问交换机。

这种拓扑配备简单，易于维护和升级。

同时，数据包只需要通过一条线路就可以到达目的地，因此减少了传输中的丢包率。

硬件设施在小型企业网络设计方案中，硬件设施是至关重要的。

以下是必须的硬件设施：- 交换机：交换机可以将所有设备（包括服务器、PC、打印机等）连接在一起，并确保数据传输的流畅性。

- 路由器：路由器用于在不同的子网之间传输数据。

通过路由器，不同的子网之间可以进行数据交换，从而加速网络的传输速度。

- 防火墙：防火墙可以保护整个网络系统的安全性，防止不安全的外部网络攻击。

- 光纤缆：对于高速数据传输，光纤缆是最佳的选择。

光纤缆可以传输更多的数据，同时可以跨越更长的距离。

- 网络存储：网络存储可以储存和共享企业数据，提高数据管理的效率。

软件工具对于小型企业而言，使用适当的软件工具可以增强其网络设计方案的效率。

以下是可以考虑的软件工具：- 操作系统：选择稳定可靠的操作系统可以确保系统的稳定性。

例如Windows Server、Linux等操作系统。

- 数据库管理系统：数据库管理系统可以帮助企业轻松管理和维护数据。

例如Oracle、MySQL等数据库管理系统。

- 办公软件：使用办公软件可以加速工作流程，例如Microsoft Office、OpenOffice等办公软件。

- 防病毒软件：企业必须确保网络安全。

因此，使用防病毒软件可以减少病毒入侵的风险。

小结设计一个小型企业网络设计方案需要考虑多方面的因素。

目录第1章中小型企业网络构建 (2)1.1 中小企业背景 (2)1.2 中小企业网络需求 (2)1.3 网络拓扑结构设计 (3)1.4 组网方案设计 (5)1.4.1基本配置方案 (5)1.4.2信息化企业内网建设 (7)1.4.3办公自动化 (11)1.5 具体参数设置 (12)1.6 网络设计小结 (14)第2章网络操作系统设计 (14)2.1 Windows server NT 简介 (14)2.2 Windows server NT 安装 (15)2.3 Windows server 2003 安全原理 (16)2.4 Windows server 2003 安全策略实施 (17)2.5 DHCP的安装与配置 (18)2.6 IIS的安装与配置 (22)2.7 网络操作系统小结 (28)第3章数据库系统安装与设置 (29)3.1 SQL servers数据库简介 (29)3.2 SQL Server2005数据库的安装 (29)3.3 SQL server 2005 数据库系统的设置 (32)3.4 数据库设置小结 (37)第4章设计心得 (38)第1章中小型企业网络构建1.1 中小企业背景中小企业通常是指规模在500人以下的企业，如果进一步细分，又可分为100人以下的小型企业、100～250人的中小型企业，以及250人以上的中型企业。

从广义的角度，又可以将同等规模的政府、科研及教育等单位也作为中小企业来看待。

为了加快某企业的信息化建设，在充分利用现有资源、不需要很大投资的基础上，构建适合自身情况、满足实际需求的网络系统是非常必要的，也是切实可行的。

企业拟将网络建设成能够支撑办公自动化、电子商务、业务综合管理、多媒体视频会议、远程通信、信息发布及查询等内部业务的，同时还能支撑供应链管理的网络基础设施，为了确保关键系统的稳定、安全运行，要求本企业的网络具有如下功能：（1）采用先进的网络通信技术完成企业内网的建设，实现公司的信息化；（2）在整个企业内实现所有部门的办公自动化，提高工作效率和管理服务水平；（3）在整个企业内实现资源共享，实施新闻发布；（4）在整个企业内实现财务电算化；（5）在整个企业集团内实现集中式的供应链管理系统和客户服务关系管理系统；1.2 中小企业网络需求根据中小企业的规模、网络系统的复杂程度、网络应用的程度，用户对于网络的需求也各不相同，从简单的文件共享、办公自动化，到复杂的电子商务、ERP等等。
