初三经典物理题（三）
一．选择题（共10小题）
1．在用电流表和电压表测电阻的实验中，某同学在操作中电表量程选择正确，但不慎将两表的位置连错，如图所示，当开关闭合后，发生的后果是（）
2．在如图中的圆圈均为电流表或电压表，开关S闭合后，两灯均能发光，各表均有示数．下列说法正确的是（）
．C D．
4．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是（）
5．如图所示电路，两个小灯泡完全相同，闭合开关，电压表示数是3V．当开关断开时下列说法正确的是（）
6．质量相等的28℃、100℃的水分别装在甲、乙两容器中，现将一个温度为100℃的金属球放入甲容器中，达到温度相同时，甲容器中水温升高到40℃，然后迅速取出金属球放入乙容器中，再次达到温度相同时，乙容器中水温是
化简得：
8．两根长度不同，材料不同而电阻相等的导线A和B，把短的导线A均匀的拉伸到和B一样长时，则短导线A拉
9．（2012•内江）如图所示，电源的电压为U，A为理想电流表，V1和V2为理想电压表，R1为定值电阻，R2为滑动变阻器，那么，当闭合开关S后，下列说法中正确的是（）
，，故
，
10．（2012•上海）如图所示的电路中，电源电压保持不变．闭合电键S，当滑动变阻器的滑片P向右移动时，不变的是（）。
九年级物理电学试卷【含答案】专业课原理概述部分一、选择题（每题1分，共5分）1. 下列哪种现象属于电学范畴？A. 磁铁吸引铁钉B. 灯泡发光C. 水从高处流向低处D. 热水变冷2. 电阻的单位是什么？A. 安培B. 伏特C. 欧姆D. 瓦特3. 下列哪个元件在电路中起到控制电流的作用？A. 电灯泡B. 电阻C. 开关D. 电源4. 电流的方向是由哪个粒子决定的？A. 正电荷B. 负电荷C. 中性粒子D. 磁荷5. 下列哪种现象是由于电荷的定向移动形成的？A. 静电现象B. 磁感应C. 电流D. 热效应二、判断题（每题1分，共5分）1. 电流的方向是由正电荷向负电荷流动。
（）2. 电阻越大，通过电路的电流越小。
（）3. 串联电路中，各元件的电流相同。
（）4. 并联电路中，各元件的电压相同。
（）5. 电功率的单位是瓦特。
（）三、填空题（每题1分，共5分）1. 电流的基本单位是______。
2. 电压的基本单位是______。
3. 电阻的基本单位是______。
4. 电功率的基本单位是______。
5. 串联电路中，总电阻等于各分电阻的______。
四、简答题（每题2分，共10分）1. 简述欧姆定律的内容。
2. 什么是并联电路？3. 什么是电功率？4. 简述电流的热效应。
5. 什么是电阻？五、应用题（每题2分，共10分）1. 电路中有两个电阻R1=10Ω和R2=20Ω串联，电源电压为30V，求电路中的电流。
2. 电路中有两个电阻R1=5Ω和R2=10Ω并联，电源电压为10V，求通过R1的电流。
3. 一个电阻R=20Ω，通过它的电流为0.5A，求电阻两端的电压。
4. 一个电灯泡的功率为100W，接在220V的电源上，求通过电灯泡的电流。
5. 电路中有两个电阻R1=4Ω和R2=6Ω串联，电源电压为12V，求R1两端的电压。
六、分析题（每题5分，共10分）1. 分析并联电路中，各元件的电流和电压的关系。
2. 分析串联电路中，各元件的电流和电压的关系。
九年级物理电学练习题(含答案)一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为31，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于31 B．等于31C．小于31 D．等于13 3．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大 4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］ A．a和b B．a和c C．c和d D．b 和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］ A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN 间，为使电压表读数变小，问触头P应该［］ A．向左滑动 B．向右滑动C．向左、向右均可以 D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］ A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］ A．C和B B．A和CC．A和D D．B和D 12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电的“+”极一端14．在图18所示的电路中，有可能造成电和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］ A．a、b、c都是安培表 B．a、b、c都是伏特表D．b、c是安培表，而a是伏特表C．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］ A．L1短路，L2断路 B．L1断路，L2短路C．L1、L2都断路 D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。
初三物理电学模拟试题(一)一、单项选择题：下列各题的四个选项中，只有一个符合题意，请将正确选项的代号填在题后括号里。
(每题2分，共20分。
错选、多选、不选，该题不得分。
)1．用下列哪个器材可以直接辨别家庭电路中的火线和零线 ( )A．电流表 B．电压表 C．电能表 D．测电笔答案：D解析：电流表是用来测量用电器电流大小的仪器；电压表是用来测量用电器电压大小的仪器；电能表是测量用电器消耗电能多少的仪器；测电笔可直接辨别家庭电路中的火线和零线。
考点：测电笔的用途。
2．电能表可用来直接测量下列哪个物理量 ( )A．用电器消耗的电能 B．电路中电流的强弱C．用电器消耗电能的时间 D．用电器两端的电压答案：A解析：电能表是测量用电器消耗电能多少的仪器。
考点：电能表的用途。
3．关于家庭电路，下列说法中正确的是 ( )A．我国家庭电路的电压是220V B．保险丝是以并联方式接人电路的C．开关与被控制的灯泡并联 D．家用电器是以串联方式接人电路的答案：A解析：保险丝是以串联方式接人电路的；开关与被控制的灯泡串联才能控制电路；家用电器是以并联方式接人电路的，所以互不干扰。
考点：串并联接法的应用。
4．在图1所示的各种家用电器中，利用电流热效应工作的是 ( )答案：C解析：电暖气的作用是取暖，它利用电流热效应工作。
考点：电流热效应的应用。
5．如果发现工地有人触电，下列救助行为中，科学合理的是 ( )A．用剪刀剪断电线 B．用手把触电人拉开C．断开电源 D．用铁钩把电线拉开答案：C解析：如果发现工地有人触电，必须马上断开电源营救伤者。
剪刀、手、铁钩都是导体，用它们直接接触电线自己本身也会触电。
考点：安用电常识。
7．某同学观察到如图3所示的两种家用电器的铭牌，根据铭牌上提供的信息，判断在12个小时内正常使用的电冰箱与连续运转的电风扇消耗电能的情况是 ( )A ．电冰箱比电风扇多B ．电风扇比电冰箱多C ．电冰箱与电风扇一样多D ．电冰箱比电风扇可能多，也可能少答案：B解析：电风扇12h 消耗的电能为60127200.720.5w h w h kw h kw h ⨯=⋅=⋅>⋅。
初三物理电学试题答案及解析1.单位换算：800 mA = A0.02kv= v; 42MΩ=Ω【答案】0.8 20 4.2*107【解析】略2.在如图所示的电子压力计中，滑动变阻器划片P与弹簧上端固定在一起，弹簧的压缩长度与受，当闭合开关S后到的压力大小成正比，滑动变阻器PB段电阻为R1A．电路中电流表的读数随压力的增大而增大B．电路中电压表的读数随压力的增大而增大的阻值随压力增大而增大C．滑动变阻器R1D．把电压表改成压力机时表盘刻度均匀【答案】D【解析】分析电路，滑动变阻器阻值、电流表组成串联电路，电流表测电路电流，电压表测滑动变阻器R1的电压，当压力增大时滑片向下移动，与电压表并联部分电阻阻值R1变小，电压表示数减小，电流表示数不变。
A、B、C错；电压表示数U=IR1，电路中电流不变，电阻R1随弹簧的长度有关，由于弹簧的压缩长度与受到的压力大小成正比，因此R1的阻值与压力大小成反比。
因此把电压表改成压力机时，表盘刻度应该是均匀的。
选D【考点】变化电路3.如图是一种“闯红灯违规证据抓拍模拟器”的工作原理图，光控开关接收到红光时会自动闭合，压敏电阻受到压力时其阻值会变小。
当红灯亮后，且车辆压到压敏电阻上时，电磁铁的磁性因电路中电流的改变而变（填“强”或“弱”），吸引衔铁与触点（填“1”或“2”）接触，电控照相机工作，拍摄违规车辆。
【答案】强 2【解析】当红灯亮后，光控开关自动闭合，车辆压到压敏电阻时，压敏电阻受到压力阻值变小，控制电路电流变大，电磁铁磁性增强。
吸引衔铁与触点2接触，电控照相机工作，拍摄违规车辆。
【考点】电磁继电器4.在下列设备中，利用了电磁感应原理工作的是（）A．电磁铁B．动圈式话筒C．喇叭D．电动机【答案】B【解析】电磁铁利用了电流的磁效应，通电有磁性，断电磁性消失，故A 错误；动圈式话筒工作时，即人说话的声音使得线圈在磁场中运动，结果是产生电流，利用电磁感应现象原理，故B 正确；扬声器的里面有电磁铁，它是根据通电导体在磁场中受力的作用工作的，故C 错误；电动机是利用通电线圈在磁场中受力转动的原理制成的，故D 错误；应选B。
初三物理电练习题有答案一、选择题1. 两根金属导线A和B的材料相同，截面积分别为S1和S2，长度分别为L1和L2（L1 > L2）。
如果两根导线的电阻均为R，以下说法正确的是：A. S1 > S2B. L1 > L2C. R1 > R2D. R1 = R2答案：D2. 在电路中，电源的电压为10伏，电阻为2欧，电流为：A. 0.5 AB. 2 AC. 5 AD. 20 A答案：B3. 使用电阻计测量电路中的电阻，如图所示，其中电阻计内阻为R1，待测电阻为R2。
如果未接入待测电阻时电流表的示数为I1，接入待测电阻后电流表的示数为I2，则待测电阻R2的大小为：A. R1 * (I2 / I1)B. R1 / (I2 / I1)C. R2 * (I1 / I2)D. R2 / (I1 / I2)答案：A二、填空题1. 一个电流为3安的电源连上一个电阻为10欧的灯泡，此时灯泡的功率为_____瓦。
答案：92. 电路中的电源电压为6伏，电源内阻为2欧，电阻为4欧，此时电路的总电流为_____安。
答案：13. 家用220伏电压的灯泡功率为40瓦，通过这个灯泡的电流为_____安。
答案：0.18三、计算题1. 如图所示，电源电压为12伏，电阻R1为6欧，电阻R2为3欧。
求：电阻R2上的电流大小。
答案：2 A解析：根据欧姆定律，电流I = U / R，则I1 = 12 / 6 = 2 A。
根据并联电路中电流分配的规律，我们知道两个电阻上的电压相同，即U1 = U2 = 12伏。
再根据欧姆定律，电流I = U / R，则I2 = 12 / 3 = 4 A。
2. 如图所示，电源电压为15伏，电阻R1为10欧，电阻R2为20欧。
求：电路的总电流大小。
答案：0.5 A解析：根据欧姆定律，电流I = U / R，则I1 = 15 / 10 = 1.5 A，I2 = 15 / 20 = 0.75 A。
电学综合测试卷一、选择题（共36分）1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为（）A.0.6AB.0.3AC.0.9AD.0. 1A2、关于电流、电压和电阻的关系，下列说法中正确的是（）A.导体的电阻与电压成正比，与电流成反比B.导体的电阻越大，这段导体两端的电压就越高C.导体两端的电压越高，通过这段导体的电流就越大D.通过导体的电流越大这段导体的电阻就越小3、如图所示的电路，闭合开关，小灯泡正常发光。
若将小灯泡和电流表的位置互换，则闭合开关后的现象是( )A.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光．电压表没有示数D.小灯泡正常发光，电流表没有示数4、如图所示,电源电压不变,小灯泡标有“6V3W”的字样,滑动变阻器的滑片在中点时,灯正常发光.当滑片向b端移动时,下列说法正确的是( )A. 电流表的示数变大B. 电压表的示数变小C. 灯的实际功率大于3WD. 电路中的总功率变小5、在下图所示的电路中，当开关闭合后，滑动变阻器滑片P向左移动时，对电表读数的变化，分析正确的是（）A. 电流表A的示数变小,两电压表示数不变B. 电流表A、电压表V1示数都变大,电压表V2示数变小C. 电流表A、电压表V1示数都减小,电压表V2示数增大的示数和电流表A的示数的比值不变D. 电压表V26、如图所示，电路中电源电压不变，当S闭合，且滑片P向左滑动时，各电表示数的变化情况是（）A.A1表读数不变、A2表读数变小、V表读数变小B. A1表读数变大、A2表读数变大、V表读数不变C. A1表读数变小、A2表读数变大、V表读数变大D. A1表读数不变、A2表读数变大、V表读数不变7、如图所示电路中，R1的阻值为4 Ω，当开关S1和S2都闭合时，电流表示数为3 A；当只闭合S2时，电流表示数为2 A。
下列说法正确的是( )A．电源电压为6 VB．R2的阻值为1 ΩC．S1和S2都闭合时，R2消耗的功率为18 WD．只闭合S2时，电路消耗的总功率为24 W8、如图所示是检测酒精浓度的测试仪原理图,图中电源电压恒定为8V,R1为定值电阻,酒精气体传感器R2的阻值随酒精气体浓度的增大而减小.当酒精浓度为0时,R2=60,此时电压表示数为2V.以下说法错误的是（）A.若酒精气体浓度越大,电压表和电流表示数都越大B.定值电阻R1的阻值为20ΩC.酒精浓度为0时,电路消耗的总功率为0.6WD.若电流表示数达到0.2A时,表示酒驾,此时R2消耗的电功率为0.8W9、某型号电饭锅具有保温与加热两种功能,其简化电路如图所示,R1、R2均为电热丝,下列说法正确的是（）A.S、S2闭合时,电饭锅处于加热状态B.S1、S2闭合时,电饭锅处于保温状态C.S闭合、S2断开时,电饭锅处于加热状态D.S1断开、S2闭合时,电饭锅处于保温状态10、汽车转向灯电路要求：左转弯时左前左后转向灯同时亮，右转弯时右前右后转向灯同时亮，不能出现操作转向开关时左、右转向灯同时亮的情况，且其中一盏灯损坏了不影响其它转向灯的工作。
初三物理电学试题答案及解析1.下列四组物体中，在通常情况下都容易导电的是A．石墨棒、人体、金属B．陶瓷、汽油、盐溶液C．橡胶、玻璃、毛皮D．纯净水、铁丝、湿木头【答案】A【解析】常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．题中所列物质，只有石墨棒、人体、金属、盐溶液、铁丝、湿木头是导体，其他都是绝缘体．故选A2.如图所示为家用电饭锅，与它有关的下列数据最符合实际的是（）A．正常工作时的电流是0.01 AB．正常工作时的电压为12 VC．正常工作时的功率为700 WD．正常工作1小时消耗的电能约为360 J【答案】C【解析】如果电流是0.01 A，电功率约为2.2W，不符合实际，A错；正常电压应为220V，B错；正常工作时的功率为700 W ，电流约为3A，符合实际，C正确；正常工作1小时消耗的电能约为2520000J，D错；应选C。
【考点】常用数据的判断3.一台家用电脑处于待机状态下的电功率大约是10W，它表示1s内电流做的功是 J。
如果这台电脑平均每天的待机时间以10h计算，那么待机的状态下100天消耗的电能是kW•h。
【答案】10 10【解析】P= 10W，t= 1s，W=Pt=10W×1s=10J；电流做的功是10J。
如果这台电脑平均每天的待机时间以10h计算，那么待机的状态下100天消耗的电能是W=10J×10h×100×3600s=36000000J=10kW【考点】电功计算4.物理学家在科学发展的历程中，做出了杰出的贡献。
下列叙述符合历史事实的是A．牛顿最早发现了“磁偏角”B．法拉第首先发现了电流的磁效应C．阿基米德最早总结了杠杆平衡条件D．奥斯特首先发现了电磁感应现象【答案】C【解析】最早发现磁偏角的是沈括，首先发现电流的磁效应的是奥斯特，最早总结杠杆平衡条件的是阿基米德，首先发现电磁感应现象的是法拉第。
正确的选项是C。
【考点】物理学史5.（7分）小明同学利用如下图甲所示电路来探究串联电路中导体两端电压与导体的电阻的关系，图中R0的阻值为10，电源电压恒为3 V；他分别用5、10、20三个电阻替换Rx接在ab之间，并读出对应的电压表的示数，绘制成如图乙所示的Ux—R图像。
初三物理电学试题答案及解析1.如图所示的电路，电源电压恒为4.5V，电流表量程为0～0.6A，电压表量程为0～3V，定值电阻阻值为5Ω，滑动变阻器最大阻值为20Ω.闭合开关，移动滑片的过程中，下列说法正确的是（）A．若滑片P向右移动，电流表示数变大B．滑动变阻器的阻值变化范围为2.5Ω～20ΩC．定值电阻的功率变化范围为0.45W～1.8WD．电压表与电流表的示数比值不变【答案】C【解析】由图可知，两个电阻串联，电压表测量滑动变阻器的电压。
A.若滑片P向右移动，滑动变阻器接入的阻值变大，由欧姆定律I=U/R可知，电路中的电流变小，电流表示数变小B.当电流表示数为0.6A时，滑动变阻器接入的阻值最小，为U/I最小-5Ω=4.5V/0.6A-5Ω=2.5Ω；由串联分压U1/U2=R1/R2可知，当电压表示数为3V时，滑动变阻器接入的阻值最大，为2×5Ω=10Ω。
C.由电功率P= I2R可知，当电压表示数为3V时，滑动变阻器接入的阻值最大，电路中的电流最小，定值电阻的最小功率为P最小= I最小2R=[4.5V/(5Ω+10Ω)]2×5Ω=0.45W；当电流表示数为0.6A时，电路中的电流最大，定值电阻的最大功率为P最大= I最大2R=（0.6A）2×5Ω=1.8W。
D.电压表与电流表的示数比值为滑动变阻器的阻值，是变化的。
故选C【考点方向】动态电路；欧姆定律；电功率2.下列实验中，与电动机工作原理相同的是【答案】C【解析】电动机工作原理为通电导体在磁场中受力运动；A图是说明通电导线周围存在磁场；B 是电磁感应现象，是发电机的原理；C图是通电导体在磁场中受力运动，与电动机原理相同；D 图说明电磁铁通电有磁性，断电磁性消失；故应选C。
【考点】磁场对电流的作用3.（7分）小明想知道灯的亮暗程度与什么因素有关，于是找来额定电流均小于0.6A，额定电压是2.5V的灯L1和额定电压是3.8V的灯L2，先后接在电源电压恒为6V的电路中，按照如图甲所示的电路进行探究。

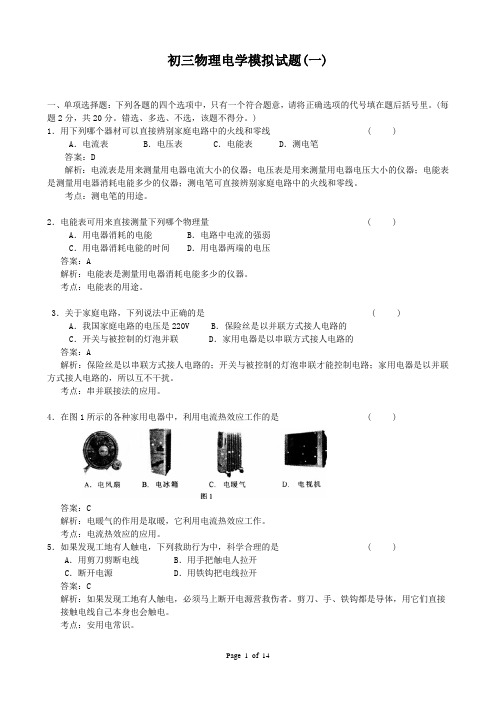

初三物理电学模拟试题(一)( 每一、单项选择题：以下各题的四个选项中，只有一个符合题意，请将正确选项的代号填在题后括号里。
题 2 分，共 20 分。
错选、多项选择、不选，该题不得分。
)1．用以下哪个器材可以直接区分家庭电路中的火线和零线( )A ．电流表B．电压表C．电能表D．测电笔答案： D解析：电流表是用来测量用电器电流大小的仪器；电压表是用来测量用电器电压大小的仪器；电能表是测量用电器消耗电能多少的仪器；测电笔可直接区分家庭电路中的火线和零线。
考点：测电笔的用途。
2．电能表可用来直接测量以下哪个物理量( )A ．用电器消耗的电能B．电路中电流的强弱C ．用电器消耗电能的时间D．用电器两端的电压答案： A解析：电能表是测量用电器消耗电能多少的仪器。
考点：电能表的用途。
3 ．关于家庭电路，以下说法中正确的选项是( )A ．我国家庭电路的电压是220V B．保险丝是以并联方式接人电路的C ．开关与被控制的灯泡并联D．家用电器是以串联方式接人电路的答案： A解析：保险丝是以串联方式接人电路的；开关与被控制的灯泡串联才能控制电路；家用电器是以并联方式接人电路的，所以互不干扰。
考点：串并联接法的应用。
4．在图 1 所示的各种家用电器中，利用电流热效应工作的是()答案： C解析：电暖气的作用是取暖，它利用电流热效应工作。
考点：电流热效应的应用。
()5．如果发现工地有人触电，以下救助行为中，科学合理的是A ．用剪刀剪断电线B．用手把触电人拉开C ．断开电源D．用铁钩把电线拉开答案： C解析：如果发现工地有人触电，必须马上断开电源营救伤者。
剪刀、手、铁钩都是导体，用它们直接接触电线自己本身也会触电。
考点：安用电常识。
7．某同学观察到如图 3 所示的两种家用电器的铭牌，根据铭牌上提供的信息，判断在12 个小时内正常使用的电冰箱与连续运转的电风扇消耗电能的情况是( )A．电冰箱比电风扇多B．电风扇比电冰箱多C．电冰箱与电风扇一样多D．电冰箱比电风扇可能多，也可能少答案：解析：电风扇 12h 消耗的电能为60w 12h 720w h0.72kw h 0.5kw h 。
中考试题选一．电流、电压、电阻一、选择题1．下列说法正确的是 [ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：1 B．等于3：1C．小于3：1 D．等于1：33．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和CC．A和D D．B和D12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积13．用伏特表、安培表测量电阻实验中，在连接电路时，下列注意事项中，其中不必要的一点是［］A．连入变阻器时，应使滑片位于变阻器值最大的位置B．电键、安培表应接在靠近电源电流流出的一端C．连入电键时，应先将电键打开D．伏特表应与待测电阻并联，安培表应与待测量电阻串联，并使它们的“+”接线柱，靠近电源的“+”极一端14．在图18所示的电路中，有可能造成电源和安培表都损坏的是［］15．如图19所示，a、b、c表示的是伏特表或安培表，当K1、K2都闭合时，下列正确说法是［］A．a、b、c都是安培表B．a、b、c都是伏特表D．b、c是安培表，而a是伏特表C．a、b是伏特表，而c是安培表16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）17．图21，电键K合上，电灯L1、L2都不亮，伏特表示数为6伏特，出现此现象的原因是［］A．L1短路，L2断路B．L1断路，L2短路C．L1、L2都断路D．L1、L2都短路18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题20．如图23所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流强度的关系I1______I2（填大于、小于或等于）。
22．电压是使______发生定向移动形式______的原因。
23．图24中，当把滑动变阻器的滑片P向右滑动时，CD间的电阻值______，BD间的电阻值______（选填“变大，变小，不变”）。
24．图25所示电路里，滑动变阻器的______段电阻丝连入了电路，要使伏特表示数变小，滑动片P应向______端移动，此时电磁铁的磁性将______。
（填“增强”或“减弱”）25．图26所示是滑动变阻器连入电路的一种情况，则连入电路的电阻是______（填“AP”或“BP”）部分；若要使它连入电路的电阻减小，则滑动片P应向______。
（填“左”或“右”）移动。
26．如图27所示的电路，变阻器R连入电路的电阻值可以在0~100欧姆的范围内变化，若R0=10欧姆，那么，在变阻器滑片滑动过程中，伏特表读数的最小值是______，最大值是______。
27．电镀（在金属物品上镀一层防锈的金属）是利用电流的______效应，电磁起重机是利用电流的______效应。
28．测电路中的电流强度时，使用安培表的“+”和“3”的两接线柱，如图28所示，安培表指针所示的位置是______安培。
三、作图题29．图29方框内是由几个等值电阻R组成的电，A、B、C为三根导线，如果A、B和A、C间的阻值为R，B、C间的阻值为2R，在方框图内画出电路图（要求电阻个数最少）。
30．现在安培表和伏特表若干只，测量图30电路中的总电流、通过灯泡L2的电流和灯泡两端的电压，试画出连入各测量仪表后的电路图。
31．现有电灯L1、L2开关K1、K2及电源和导线，请按下列要求画出电路图。
要求：①只要K1断开，即使K2闭合，灯L2也不亮，②当K1闭合K2断开时，灯L1亮，灯L2还不亮③当K1、K2同时闭合时，灯L1、L2都亮。
32．在图31所示的电路中漏掉了一根连接的导线，请用笔线代替导线补上，补上后要求灯泡L1和L2都能发光，且安培表测量干路中的电流强度。
33．在图32中，根据标记的电流方向，把电池组和电键的符号分别填进电路，填进后，要求闭合电键时小灯泡L1和L2都能发光。
34．连接实物图如图33所示，要求：当开关断开时，灯泡L1与L2都发光，当开关闭合后，L1发光，L2不发光。
四、实验题35．图34是一只安培表示意图，当使用它的“?”和“0.6”两接线柱时，它的最小刻度表示______安培，指针示数是______安培。
当使用“?”和“3”两接线柱时，指针示数是______安培。
36．图35所求伏特表的示数是______；如果改用另一量程，指针的位置不变，那么伏特表的示数是______伏特。
37．图36所示是电阻箱的结构示意图、实验需要12欧姆的电阻，应将图中电阻箱上的______号铜塞同时拨去，也可将______号铜塞同时拨去。
38．图37是分别表示三个滑动变阻器使用时的连接方法，如果滑片P都向右移动时，变阻器电阻值改变的情况分别是：(1)______，(2)______，(3)______（选变大、变小或不变）。
答案与提示1．D 2．B 3．B 4．C 5．B 6．C、D7．A 8．D 9．B 10．B 11．D 12．D13．B 14．A 15．D 16．D 17．A 18．D 19．18 20．等于提示由于电荷通过导体时不能有堆积的现象，因此相同时间内通过各处横截面的电量是相等的。
所以同一条导线中各处的电流强度与横截面积大小是无关的。
21．1 22．自由电荷自由 23．不变变小24．PB A（左）减弱 25．AP 左 26．20 22027．化学磁 28．1.229．如图38所示。
30．如图39所示。
31．如图40所示。
32．如图41所示。
33．如图42所示。
34．接线图如图43所示。
35．0 0.24 1.2 36．4 0.8 37．①③⑤②③④38．(1)变小 (2)变大 (3)不变二．欧姆定律一、选择题1．一段铜线的电阻为R，两端电压为U，通过电流强度为I，下列说法中正确的是［］A．R由铜线的长度和横截面积决定B．R的大小与U有关C．铜线的电阻对电流通过有阻碍作用D．R的大小与I无关2．两个电阻值完全相等的电阻，若并联后的总电阻是10欧姆，则将它们串联的总电阻是［］A．5欧姆B．10欧姆C．20欧姆D．40欧姆3．一条导线的电阻是R，把它对折分成等长的两段后，再把这两段并联起来使用，这时电阻是［］A. R/4B.R/2C. R/24．4个电阻，电阻值都是R，把它们并联起来，总电阻是［］A．4R B．R/4 C．4/R D．2R5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝［］A．电流强度较大 B．电流强度较小C．电压较大 D．电压较小6．下面四对并联电阻，总电阻最小的是［］A．两个4Ω B．一个4Ω，一个6ΩC．一个1Ω，一个8Ω D．一个2Ω，一个7Ω7．今有三个电阻，它们的电阻值分别是a欧、b欧、c欧，其中a>b>c，当把它们并联相接，总电阻为R，它们的大小关系，下列哪个判断是正确的［］A．c<R<b B．b<R<aC．R可能等于b D．R<c8．两个电阻值相等的电阻，每个电阻的电阻值为R。
现将其中一个电阻增大，另一个电阻减小，则并联后的总电阻将［］A．大于R B．小于RC．仍等于R D．无法判定9．有一条电阻线，在其两端加1伏特电压时，测得电阻值0.5欧姆，如果在其两端加10伏特电压时，其电阻值应为［］A．0.5欧姆B．5欧姆C．0.05欧姆 D．20欧姆10．电阻R1的阻值比电阻R2小，把它们并联后，总电阻[ ］A．既小于R1又小于R2 B．既大于R1又大于R2C．小于R2而大于R1D．等于R1与R2之和11．两个完全相同的电阻，它们串联的总电阻是并联的总电阻的［］12．修理电器需要一只150欧姆的电阻，但只有电阻值分别为100欧姆、200欧姆、600欧姆的电阻各一只，可代用的办法是［］A．把200欧姆的电阻与600欧姆的电阻串联起来B．把100欧姆的电阻与200欧姆的电阻串联起来C．把100欧姆的电阻与200欧姆的电阻并联起来D．把200欧姆的电阻与600欧姆的电阻并联起来13．导体两端的电压是4伏特，通过的电流强度是0.8安培，如果使导体两端的电压增加到6伏特，那么导体的电阻和电流强度分别是［］A．5欧姆，1.2安培 B．5欧姆，2安培C．7.5欧姆，0.8安培 D．12.5欧姆，0.8安培14．图44中定电阻R1、R2和滑动变阻R串联，R1和R2两端的电压分别为U1和U2，当滑动变阻器的滑动片P向右滑动过程中［］A. U1变小，U1/U2也变小B. U1变小，U1/U2不变C. U1不变，U1/U2变小D. U1不变,U1/U2也不变15．如图45所示的电路，U=24伏特，安培表的示数为1.2安培，伏特表的示数为12伏特，则R1的电阻值为［］A．8欧姆B．6欧姆C．5欧姆 D．10欧姆得出的正确结论是 [ ]A．导体电阻的大小跟导体两端电压成正比B．导体电阻的大小跟导体中电流强度成反比C．因为I与U成正比，所以导体电阻的大小跟导体两端的电压和通过导体中的电流强度无关A．当电压增大2倍时，电阻R增大2倍B．当电流强度增大2培时，电阻R减小2倍C．电阻是导体本身的性质，当电压为零时，电阻阻值不变D．当电压为零时，电阻R也为零18．如图46所示的电路，滑动变阻器的滑片P固定在它的中点时，连入电路的电阻值为R，当只闭合K1时，R与R1上的电压之比是1：2；当只闭合K2时，R与R2上的电压之比是1：4，如果把滑片P移到a端，则［］A．K1、K2闭合时，通过R1与R2的电流之比是1：2B．K1、K2闭合时，通过R1与R2的电流之比是2：1C．只闭合K1时，滑动变阻器ab两端的电压与电阻R1两端的电压之比是1：1D．只闭合K2时，滑动变阻器ab两端的电压与电阻R2两端的电压之比是1：119．图47所示的电路接通时，滑动变阻器的滑动触头由a滑到b 的过程中［］A．安培表和伏特表的示数都变小B．安培表和伏特表的示数都变大C．安培表的示数变大，伏特表的示数变小D．安培表的示数变小，伏特表的示数变大20．如图48所示电路，滑动变阻器R1的电阻是500欧姆，R2的电阻是300欧姆，变阻器滑片P与伏特表一端相连，当滑动片P由a向b 滑动时，伏特表的读数变化范围是［］A．0~6伏特B．3.75~6伏特C．2.25~6伏特 D．0~3.75伏特21．如图49所示的电路中，在下列情况下，正确的是［］A．当K1、K2都断开时，L1、L3都亮，L2不亮B．当K1、K2都闭合时，L1、L2、L3都亮C．当K1断开，K2闭合时，L2、L3都亮，L1不亮D．当K1闭合，K2断开时，L1、L2都亮，L3不亮22．在如图50所示的电路中，电压U不变，当电键K闭合时，安培表的读数将［］A．变大 B．不变C．变小 D．无法判断23．将安培表先后串联在图51中的A处、B处、和C处，当电键K 闭合时，安培表接在何处的读数最大？［］A．A处 B．B处C．C处 D．三处都一样24．在图52各电路中，进行如下操作，把图A中变阻器滑片向右滑动，把图B、C、D中的电键闭合，这时哪个电路中的安培表的示数将比原来增大［］25．如图53所示，R1=R2时，电源电压不变，当电键由闭合变为断开时，安培表示数［］A.不变B.变为原来2倍C.变为原来的1/2D.无法判断26．图54中的滑动变阻器R1的阻值是200欧姆，电阻R2是300欧姆，电源电压是6伏特且保持不变，当滑动变阻器的滑片P由a端滑到b端，伏特表示数的变化是［］A．6伏~0伏B．3.6伏~6伏C．6伏~3.6伏 D．6伏~2.4伏27．图55所示电路，AB两端电压保持不变，当滑动变阻器的滑动片P滑动的过程中，下面关于安培表和伏特表示数的变化以及发生变化原因的简要分析，正确的是［］A．不管P向哪端滑动，R2都是不变的，所以伏特表示数不变，安培表示数将在P向a端滑动时变小，P向b端滑动时变大B．不管P向哪端滑动，R1都是不变的，所以伏特表示数不变，安培表示数将在P向b端滑动时变小，P向a端滑动时变大C．P向a端滑动时，R1不变，R1两端电压不变，伏特表示数变小，R3也变小，所以安培表示数不变D．P向a滑动时，R2和R3并联总电阻变小，干路电流变大，R1两端电压变大，所以伏特表示数变小，那么，通过R2的电流变小，安培表示数变大E．P向b端滑动时，R3变大，R2和R3并联总电阻变大，所以伏特表示数变大，干路中电流变小，通过R2的电流变大，安培表示数变小28．图56所示的电路中，电压U保持恒定，当K断开时，安培表的读数是［］A．A1变大、A2不变B．A1变小、A2不变C．A1不变、A2变小D．A1不变、A2变大29．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时［］A．安培表示数变小，伏特表示数变大B．安培表示数变小，伏特表示数变小C．安培表示数变大，伏特表示数变小D．安培表示数变大，伏特表示数变大30．图58所示电路中，电源电压保持不变，R1=3R2，K1断开时，发培表示数为I1；闭合时，安培表示数为I2。
