微机保护实验报告试验一变压器差动保护试验一、试验目的1.熟悉变压器纵差保护的组成原理及整定值的调整方法。

2.了解差动保护制动特性的特点，加深对微机保护的认识。

3.学习微机型继电保护试验测试仪的测试原理和方法差动保护作为变压器的主保护，配置有波形对称原理的差动保护和差动电流速断保护。

其中，差动电流速断保护能在变压器区严重故障时快速跳开变压器的各侧开关。

二、试验原理电力变压器是电力系统中不可缺少的电力设备。

其故障分为部故障和外部故障两种。

电流差动保护不但能够正确的区分区外故障，而且不需要与其他元件的保护配合，就可以无延时地切除区各种故障，具有独特的特点而被广泛的用作变压器的主保护。

图1所示为三绕组变压器差动保护的原理接线图。

图2为工况下，变压器相关电气量的向量关系图。

这里以Y/△-11主变接线为例，传统继电器差动保护是通过把主变高压侧的二次CT接成△，把低压侧的二次CT接成Y型，来平衡主变高压侧与低压侧的30度相位差的，然后再通过二次CT变比的不同来平衡电流大小的，接线时要求接入差动继电器的电流要相差180度，即是逆极性接入。

而微机保护要求接入保护装置的各侧CT均为Y型接线，显而易见移相是通过软件来完成的，下面来分析一下微机软件移相原理。

变压器差动保护软件移相均是移Y型侧，对于∆侧电流的接线，TA二次电流相位不调整。

电流平衡以移相后的Y型侧电流为基准，△侧电流乘以平衡系数来平衡电流大小。

若∆侧为△-11接线，软件移相的向量图如图2。

1I、2I分别为变压器一次侧和二次侧的电流，参考方向为母线指向变压器；'1I、'2I分别为相应的电流互感器二次侧电流。

流入差动继电器KD的电流为：''12rI I I=+保护动作的判据为：图1差动保护接线图图2工况向量关系图r set I I ≥设变压器的变比12T U n U =，并且选择电流互感器的变比，使得21TA T TA n n n =，则经推算可得：122T r TA n I I I n +=忽略变压器的损耗，正常运行和区外故障时，一次电流的关系为210T I n I +=。

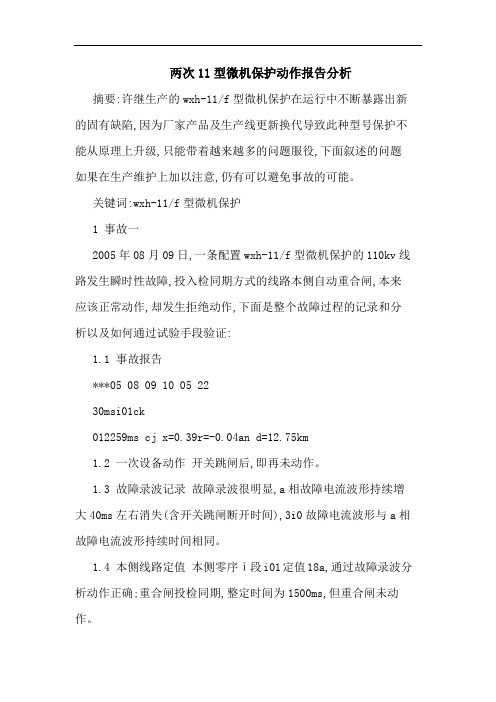

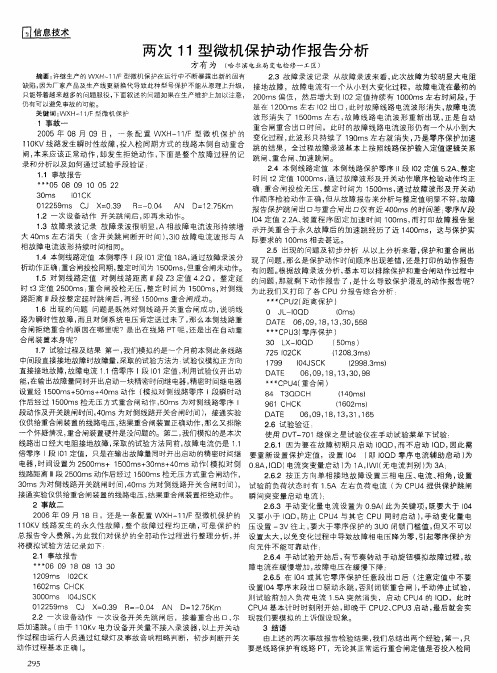

两次11型微机保护动作报告分析摘要:许继生产的wxh-11/f型微机保护在运行中不断暴露出新的固有缺陷,因为厂家产品及生产线更新换代导致此种型号保护不能从原理上升级,只能带着越来越多的问题服役,下面叙述的问题如果在生产维护上加以注意,仍有可以避免事故的可能。

关键词:wxh-11/f型微机保护1 事故一2005年08月09日,一条配置wxh-11/f型微机保护的110kv线路发生瞬时性故障,投入检同期方式的线路本侧自动重合闸,本来应该正常动作,却发生拒绝动作,下面是整个故障过程的记录和分析以及如何通过试验手段验证:1.1 事故报告***05 08 09 10 05 2230msi01ck012259ms cj x=0.39r=-0.04an d=12.75km1.2 一次设备动作开关跳闸后,即再未动作。

1.3 故障录波记录故障录波很明显,a相故障电流波形持续增大40ms左右消失(含开关跳闸断开时间),3i0故障电流波形与a相故障电流波形持续时间相同。

1.4 本侧线路定值本侧零序ⅰ段i01定值18a,通过故障录波分析动作正确;重合闸投检同期,整定时间为1500ms,但重合闸未动作。

1.5 对侧线路定值对侧线路距离ⅲ段z3定值4.2ω,整定延时t3定值2500ms;重合闸投检无压,整定时间为1500ms,对侧线路距离ⅲ段按整定延时跳闸后,再经1500ms重合闸成功。

1.6 出现的问题问题是既然对侧线路开关重合闸成功,说明线路为瞬时性故障,而且对侧系统电压肯定送过来了,那么本侧线路重合闸拒绝重合的原因在哪里呢?是出在线路pt呢,还是出在自动重合闸装置本身呢?1.7 试验过程及结果第一,我们模拟的是一个月前本侧此条线路中间段直接接地故障时故障量,采取的试验方法为:试验仪模拟正方向直接接地故障,故障电流1.1倍零序ⅰ段i01定值,利用试验仪开出功能,在输出故障量同时开出启动一块精密时间继电器,精密时间继电器设置经1500ms+50ms+40ms动作(模拟对侧线路零序ⅰ段瞬时动作后经过1500ms检无压方式重合闸动作,50ms为对侧线路零序ⅰ段动作及开关跳闸时间,40ms为对侧线路开关合闸时间),接通实验仪供给重合闸装置的线路电压,结果重合闸装置正确动作,那么又排除一个怀疑情况,重合闸装置硬件是没问题的。
