综合布线系统的验收方案59151

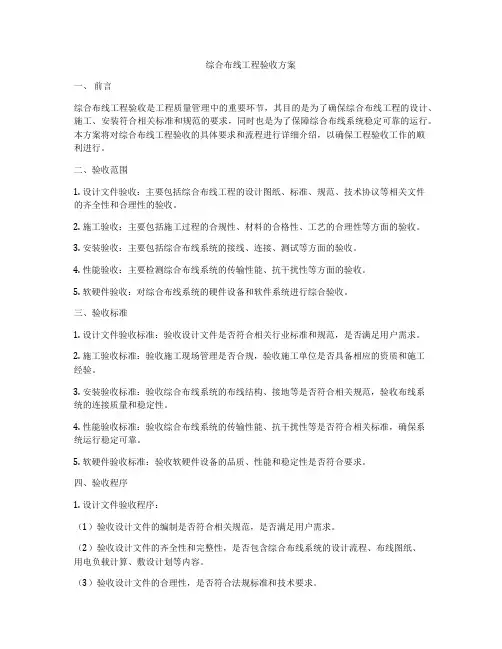

综合布线工程验收方案一、前言综合布线工程验收是工程质量管理中的重要环节，其目的是为了确保综合布线工程的设计、施工、安装符合相关标准和规范的要求，同时也是为了保障综合布线系统稳定可靠的运行。

本方案将对综合布线工程验收的具体要求和流程进行详细介绍，以确保工程验收工作的顺利进行。

二、验收范围1. 设计文件验收：主要包括综合布线工程的设计图纸、标准、规范、技术协议等相关文件的齐全性和合理性的验收。

2. 施工验收：主要包括施工过程的合规性、材料的合格性、工艺的合理性等方面的验收。

3. 安装验收：主要包括综合布线系统的接线、连接、测试等方面的验收。

4. 性能验收：主要检测综合布线系统的传输性能、抗干扰性等方面的验收。

5. 软硬件验收：对综合布线系统的硬件设备和软件系统进行综合验收。

三、验收标准1. 设计文件验收标准：验收设计文件是否符合相关行业标准和规范，是否满足用户需求。

2. 施工验收标准：验收施工现场管理是否合规，验收施工单位是否具备相应的资质和施工经验。

3. 安装验收标准：验收综合布线系统的布线结构、接地等是否符合相关规范，验收布线系统的连接质量和稳定性。

4. 性能验收标准：验收综合布线系统的传输性能、抗干扰性等是否符合相关标准，确保系统运行稳定可靠。

5. 软硬件验收标准：验收软硬件设备的品质、性能和稳定性是否符合要求。

四、验收程序1. 设计文件验收程序：（1）验收设计文件的编制是否符合相关规范，是否满足用户需求。

（2）验收设计文件的齐全性和完整性，是否包含综合布线系统的设计流程、布线图纸、用电负载计算、敷设计划等内容。

（3）验收设计文件的合理性，是否符合法规标准和技术要求。

2. 施工验收程序：（1）验收施工单位的资质和经验是否符合要求。

（2）验收施工现场管理是否合规，包括施工人员的持证上岗、施工设备的合规使用等。

（3）验收施工材料的合格性，包括电缆、光纤、接线端子、标识牌等。

3. 安装验收程序：（1）验收综合布线系统的布线结构是否符合相关标准，包括线缆的布置方式、接地处理、端子的安装等。

综合布线系统验收方案一、项目背景和目标综合布线系统是一种将企业内不同数据设备、系统和服务通过统一的线缆和接口进行互联和通信的解决方案。

该系统可以提供高效可靠的数据传输和电力供应，支持企业内各种设备之间的互操作，提高企业的工作效率和信息交流效果。

验收综合布线系统的主要目标是确保系统的可靠性、稳定性和安全性，满足企业的运营需求。

二、验收范围和内容1.设备验收：检查和测试综合布线系统中的各种设备的型号、规格是否与合同要求一致，设备的外观是否完好无损，检查设备的标识、防护功能和安全性能。

同时进行设备的功能测试和性能测试，确保设备的运行质量和稳定性。

2.线缆验收：检查和测试综合布线系统中的各种线缆的规格、材质是否与合同要求一致，线缆的长度、接口、标识等是否符合设计要求。

进行线缆的连通性测试和信号传输测试，确保线缆接口的质量和信号的传输质量。

3.接口验收：检查和测试综合布线系统中的各种接口的类型、标准是否符合设计要求，接口的连通性和稳定性。

通过接口的连通测试和信号传输测试，确保接口的质量和数据的传输质量。

4.系统验收：对综合布线系统进行整体的功能测试和性能测试，包括数据传输速度、电力供应稳定性、故障切换能力等方面。

测试系统在正常工作状态和异常工作状态下的表现和响应能力，确保系统能够满足企业的运营需求。

三、验收方案和方法1.选派验收团队：组建专门的验收团队，由技术工程师、项目经理和用户代表等组成。

验收团队具备相关的技术和经验，能够全面负责系统的验收工作。

2.制定验收计划：根据项目的进度和时间要求，制定详细的验收计划，包括验收时间、地点、人员和内容安排等。

同时与供应商和用户进行沟通，确保各方的配合和支持。

3.检查和测试设备和线缆：对综合布线系统中的设备和线缆进行检查和测试。

比对型号和规格，检查外观和标识是否符合要求。

进行设备的功能测试和性能测试，测试线缆的连通性和信号传输质量。

4.测试接口和系统：对综合布线系统中的接口进行测试，包括接口的连通性和稳定性测试。

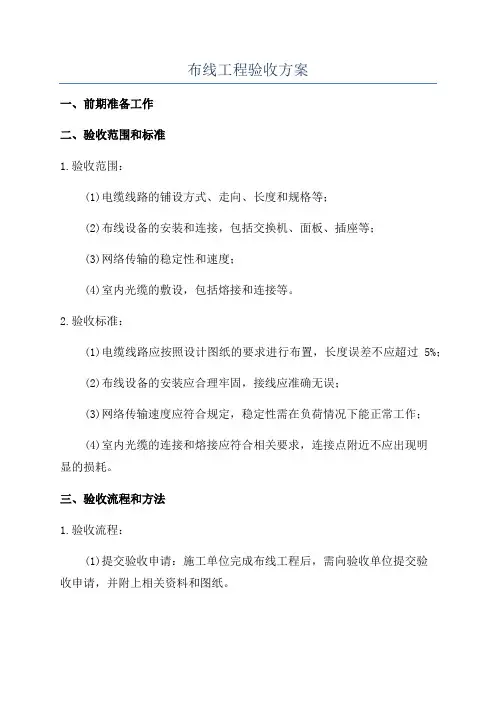

布线工程验收方案一、前期准备工作二、验收范围和标准1.验收范围：(1)电缆线路的铺设方式、走向、长度和规格等；(2)布线设备的安装和连接，包括交换机、面板、插座等；(3)网络传输的稳定性和速度；(4)室内光缆的敷设，包括熔接和连接等。

2.验收标准：(1)电缆线路应按照设计图纸的要求进行布置，长度误差不应超过5%；(2)布线设备的安装应合理牢固，接线应准确无误；(3)网络传输速度应符合规定，稳定性需在负荷情况下能正常工作；(4)室内光缆的连接和熔接应符合相关要求，连接点附近不应出现明显的损耗。

三、验收流程和方法1.验收流程：(1)提交验收申请：施工单位完成布线工程后，需向验收单位提交验收申请，并附上相关资料和图纸。

(2)预验收：验收单位对申请资料进行审核，如发现问题需通知施工单位进行修复。

(3)现场验收：验收单位组织专业人员到施工现场进行验收，对布线工程的各项指标进行检查和测试。

(4)验收报告：验收单位根据实际情况，编写验收报告，将验收结果通知施工单位。

2.验收方法：(1)目测检查：验收人员应对布线线路的走向、长度、规格等进行目测检查，确保没有明显的问题。

(2)参数测试：使用合适的测试仪器，对布线设备进行参数测试，包括传输速度、损耗等指标。

(3)交换机测试：使用网络分析仪等工具，对交换机的各个端口进行连通性测试，检验其工作情况。

(4)上机测试：将验收点直连电脑或其他设备，测试其网络连通性和传输速度。

四、验收要点和注意事项1.确保老旧设备在布线过程中不受影响：验收过程中应确认布线工程没有对原有设备产生影响，并确保老旧设备的正常使用。

2.使用合适的测试仪器：测试仪器应符合相关规定，并由熟练人员操作，以保证测试结果的准确性。

3.保护好光缆和布线设备：在验收过程中应严格按照操作规程进行操作，以免损坏光缆和设备。

4.记录详细的验收过程和结果：验收人员应详细记录验收过程中发现的问题和处理情况，以备后续的处理和跟踪。

综合布线系统1 一般规定1.1 本章适用于智能建筑工程中综合布线子系统的工程安装、检测验收和竣工验收。

1.2 综合布线系统检测验收应采用专用测试仪器对系统的各条链路进行检测，评定系统的信号传输技术指标及工程质量。

1.3 综合布线工程施工前应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容和要求应符合现行国家标准《建筑与建筑群综合布线系统工程验收规范》GB/T50312中的有关规定。

1.4 采用专用计算机进行管理和维护工作的综合布线工程应按专项进行验收。

1.5 建筑群主干光纤在网络中支持的应用距离大于国家标准《建筑与建筑群综合布线系统工程设计规范》GB/T50311中第3.0.5条所规定的传输距离时，应按光纤传输系统的要求进行检测和验收。

1.6设备材料的进场检测验收执行GB/T50312中的规定。

2 缆线敷设和终接的检测Ⅰ主控项目2.1 缆线的弯曲半径应符合下列规定：1. 非屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的4倍；2. 屏蔽4对对绞电缆的弯曲半径应至少为电缆外径的6-10倍；3. 主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4. 光缆的弯曲半径应至少为光缆外径的15倍。

2.2 电源线与综合布线系统缆线应分隔布放,缆线间的最小净距应符合设计要求，按GB/T50312中的规定检测。

2.3 建筑物内电、光缆暗管敷设及与其他管线最小净距符合GB/T50312中的规定。

2.4 对绞电缆芯线终接应符合下列要求：1. 终接时，每对对绞线应保持扭绞状态，扭绞松开长度对于5类线不应大于13mm；2. 对绞线在与8位模块式通用插座相连时，必须按色标和线对顺序进行卡接;在同一布线工程中两种连接方式不应混合使用；3. 卡入跳线架连接块内的单根线缆色标应和线缆的色标相一致，大对数电缆按标准色谱的组合规定进行排序；4. 端接于RJ45口的配线架的线序及排列方式按有关国际标准规定的两种端接标准之一（T568A或T568B）进行端接，但必须与信息插座模块的线序排列使用同一种标准；3.屏蔽对绞电缆的屏蔽层与接插件终接处的屏蔽罩必须以可靠的360°圆周接触，接触长度不宜小于10mm。

综合布线验收标准综合布线是指将计算机、电话、监控等各种信息设备的信号通过一定的传输介质连接到一起，形成一个整体的信息传输系统。

综合布线的质量直接影响到整个信息系统的稳定性和可靠性，因此在进行综合布线时，必须要进行验收，以确保系统的正常运行和安全性。

一、验收前的准备工作。

在进行综合布线验收前，需要做好以下几项准备工作：1.检查布线图纸和设计方案，确保符合相关标准和规范。

2.检查布线材料和设备，确保符合要求和规范。

3.对综合布线工程进行全面检查，包括线缆敷设、连接头安装、接地等情况。

4.对综合布线系统进行初步调试，确保各项功能正常。

二、验收内容和标准。

1.线缆敷设验收。

对于线缆的敷设，需要检查以下几个方面：（1）线缆的敷设路径是否符合设计要求，是否存在过弯、挤压等情况。

（2）线缆的固定方式是否牢固，是否存在松动、脱落等情况。

（3）线缆的标识是否清晰明了，便于后期维护和管理。

2.连接头安装验收。

连接头的安装直接关系到综合布线系统的稳定性和可靠性，因此需要进行严格的验收：（1）连接头的焊接是否符合规范，焊点是否牢固。

（2）连接头的安装位置是否准确，连接是否牢固。

（3）连接头的标识是否清晰，便于后期维护和管理。

3.接地验收。

接地是综合布线系统中非常重要的一环，验收时需要注意以下几点：（1）接地电阻是否符合规范要求，接地线是否连接牢固。

（2）接地位置是否符合设计要求，是否存在杂散接地等情况。

4.系统功能验收。

系统功能验收是整个综合布线验收的重要环节，需要检查以下几个方面：（1）各项功能是否正常，包括数据传输、电话通信、监控信号等。

（2）系统的稳定性和可靠性是否符合要求。

（3）系统的安全性是否得到保障。

三、验收报告和后续处理。

在完成综合布线验收后，需要及时编写验收报告，报告内容应包括验收的具体情况、存在的问题和解决方案等。

对于存在的问题，需要及时进行整改和处理，直到问题得到彻底解决。

综合布线验收是整个综合布线工程中非常重要的一环，只有通过严格的验收，才能确保系统的正常运行和安全性。

综合布线系统工程验收规范1、环境检查：1.1工作区、电信间、设备间等建筑环境检査应符合下列规定：1、暗装或明装在墙体或柱子上的信息插座盒底距地高度宜为300mm。

2、安装在工作台侧隔板面及临近墙面上的信息插座盒底距地宜为1000mm。

1、CP集合点箱体、多用户信息插座箱体宜安装在导管的引入侧及便于维护的柱子及承重墙上等处,箱体底边距地高度宜为500mm;当在墙体、柱子上部或吊顶内安装时,距地高度不宜小于1800mm。

1、每个工作区宜配置不少于2个带保护接地的单相交流220V/10A电源插座盒。

电源插座宜嵌墙暗装,高度应与信息插座一致。

5、每个用户单元信息配线箱附近水平70mm~150mm处,宜预留设置2个单相交流220V/10A电源插座,每个电源插座的配电线路均装设保护电器,配线箱内应引入单相交流220V电源。

电源插座宜嵌墙暗装,底部距地高度宜与信息配线箱一致。

2、器材及测试仪表工具检査：2.1器材检验应符合下列规定：6、工程所用缆线和器材的品牌、型号、规格、数量、质量应在施工前进行检査,应符合设计文件要求,并应具备相应的质量文件或证书,无出厂检验证明材料、质量文件或与设计不符者不得在工程中使用;2.2型材、管材与铁件的检查应符合下列规定:7、金属导管、桥架及过线盒、接线盒等表面涂覆或镀层应均匀、完整,不得变形、损坏;2.3缆线的检验应符合下列规定:8、光缆开盘后应先检査光缆端头封装是否良好。

光缆外包装或光缆护套当有损伤时,应对该盘光缆进行光纤性能指标测试,并应符合下列规定:1)当有断纤时,应进行处理,并应检查合格后使用;2)光缆 A、B端标识应正确、明显;3)光纤检测完毕后,端头应密封固定,并应恢复外包装。

9、光纤连接器件及适配器的型式、数量、端口位置应与设计相符。

光纤连接器件应外观平滑、洁净,并不应有油污、毛刺、伤痕及裂纹等缺陷,备零部件组合应严密、平整。

3、设备安装检验：3.1机柜、配线箱等设备的规格、容量、位置应符合设计文件要求,安装应符合下列规定:10、垂直偏差度不应大于3mm;11、机柜上的各种零件不得脱落或碰坏,漆面不应有脱落及划痕,各种标志应完整、清晰;12、在公共场所安装配线箱时,壁嵌式箱体底边距地不宜小于1.5m,墙挂式箱体底面距地不宜小于1.8m;13、门锁的启闭应灵活、可靠;3.2缆线桥架的安装应符合下列规定:14、安装位置应符合施工图要求,左右偏差不应超过50mm;15、安装水平度每米偏差不应超过2mm;16、垂直安装应与地面保持垂直,垂直度偏差不应超过3mm;17、桥架截断处及拼接处应平滑、无毛刺;18、吊架和支架安装应保持垂直,整齐牢固,无歪斜现象;19、金属桥架及金属导管各段之间应保持连接良好,安装牢固;20、采用垂直槽盒布放缆线时,支撑点宜避开地面沟槽和槽盒位置,支撑应牢固。

综合布线系统工程验收规范综合布线工程通常又称为网络工程，从工程实施角度，可划分为网络布线工程、集团电话工程、光缆施工、有线电视施工。

综合布线系统是计算机技术和通信技术发展的重要体现，是当代建筑技术与信息技术相结合的产物。

在信息化时代，一座现代化的大楼内，除了具备电话、传真、空调、消防、动力电线、照明电线外，还少不了计算机网络线路，而综合布线系统是计算机网络工程的基础，其重要性可想而知。

因此，综合布线系统工程的竣工验收工作对现代建筑来说相当重要，必须依照国家规定的工程建设项目竣工验收办法和工作要求实施，切不可有丝毫的草率和形式主义。

一、综合布线工程验收依据的原则综合布线系统工程的验收规范已经颁布，验收依据主要参照中华人民共和国国家标准GB/T50312—2000《建筑与建筑群综合布线系统工程施工及验收规范》中描述的项目和测试过程进行，但具体综合布线系统工程的验收还应严格按下列原则和验收项目内容办理：(1)综合布线系统工程应按照《大楼通信综合布线系统第一部分：总规范》(YD/T926.1—1997)中规定的链路性能要求进行验收。

(2)工程竣工验收项目的内容和方法，应按照《建筑和建筑群综合布线系统工程验收规范》(GB/T50312—2000)的规定执行。

(3)综合布线系统线缆链路的电气性能验收测试，应按照《综合布线系统电气特性通用测试方法》(YD/T1013—1999)中的规定办理。

(4)综合布线系统工程的验收除了应该符合上述规范外，还应该符合我国现行的《本地网通信线路工程验收规范》(YD5051—1997)和《通信管道工程施工及验收技术规范》(YDJ39—1997)中相关的规定。

(5)在综合布线系统的施工和验收中，如果遇到上述各种规范未包括的技术指标和技术要求，为了保证验收，可以按照有关设计规范和设计文件的要求办理。

(6)由于综合布线系统工程中还有很多技术问题需要进一步研究，有些标准内容尚未完善，随着综合布线系统技术的发展将会进一步被修订或补充。

综合布线工程施工验收一、综合布线工程施工验收的意义综合布线工程施工验收是提高工程质量、保障工程质量的重要环节。

通过施工验收可以进一步确认工程施工的合规性和合法性，同时也可以发现工程中存在的问题、隐患及存在的质量问题，及时加以整改和解决。

通过施工验收可以有效保证工程的质量和安全，确保工程长久的稳定运行。

二、综合布线工程施工验收内容1、设计方案审查：对工程设计方案进行审查，核对设计是否符合相关标准和规范要求，是否满足使用要求，对设计中可能存在的问题及风险进行评估和调整。

2、施工材料验收：对施工所使用的材料进行检查，保证材料的质量符合标准和要求，是否有产品合格证明，材料配送对应，并进行相应的验收记录。

3、施工质量验收：对施工方在工程施工过程中的操作和施工质量进行验收，检查是否符合相关标准和要求，是否按照设计方案进行施工，是否存在差错及问题。

4、安装标准验收：检查设备安装是否符合相应的安装标准和要求，是否合理配置、连接和固定，是否符合相关规范要求，对设备安装进行检测和调试。

5、验收文件备案：进行综合布线工程的验收记录，记录验收过程中的各个环节和细节，对存在的问题、不合格、隐患等进行整改和解决，形成验收报告并进行备案。

三、综合布线工程施工验收的要求1、严格按照设计要求进行验收：确保工程施工符合设计要求，实现设计效果预期，对存在问题及差错进行纠正和整改。

2、质量检测合格：对施工质量进行严格把控和检测，确保施工质量符合要求，避免因施工差错导致工程质量问题。

3、安全施工验收：对施工过程中涉及到的安全事宜进行检查和验收，确保施工过程中不存在安全隐患，保障工程施工安全。

4、验收文件齐全：对验收过程进行全面记录，形成验收报告和相关文件，确保验收过程和结果能够被及时、全面的记录和备份。

四、综合布线工程施工验收的实施流程1、确定验收时间和人员：在工程施工完成后，由相关部门确定验收时间和参与验收的人员，确保验收工作能够按时进行。

综合布线验收方案1. 引言综合布线作为建筑物内部不可或缺的基础设施，对于数据传输、通信设备以及电源的有效管理起着至关重要的作用。

为了保证综合布线系统的稳定性、可靠性以及性能的优化，针对综合布线的验收工作尤为重要。

本文档旨在制定一套完整的综合布线验收方案，以确保综合布线系统的质量满足需求，并提供一种标准化的验收流程，以便于各业务部门的统一管理。

2. 综合布线验收的目标综合布线验收的目标是通过一系列规范、标准和测试手段，确保综合布线系统的设计、施工过程以及最终的设备安装符合技术要求和质量标准。

具体来说，综合布线验收的目标包括：•验证综合布线的设计方案是否合理，满足实际应用需求。

•检查综合布线的材料和设备是否符合相关标准，并符合规范要求。

•评估综合布线的可靠性、稳定性和性能。

•确保综合布线的施工质量符合要求，避免后期维护和故障排除的困扰。

3. 综合布线验收的内容综合布线验收的内容通常包括以下几个方面：3.1. 设计文件评审设计文件评审是对综合布线系统的设计方案进行全面评估的过程。

评审的目标是验证设计方案是否满足实际需求，并符合相关的技术标准和规范要求。

评审的内容主要包括：•设计方案的可行性分析，包括结构布局、通信线路规划等。

•设备和材料的选型，包括光缆、接头件、网络设备等。

•设计方案的合规性，包括是否符合相关的技术标准和规范要求。

3.2. 施工质量验收施工质量验收是对综合布线系统的施工工作进行检查和评估的过程。

验收的目标是确认综合布线系统的施工质量和完整性，并验证材料和设备的安装是否符合规范要求。

验收的内容包括但不限于：•验证线缆的敷设和连接质量，包括光缆和网线的接合、标识和保护等。

•检查设备的安装质量，包括机柜、配线架、面板等的固定和接地。

•验证电源供应的可靠性和安全性，包括电源线路的连接和保护装置的正常工作等。

3.3. 性能测试和调整性能测试和调整是对综合布线系统的性能进行评估和优化的过程。

测试的目标是验证综合布线系统在实际应用中的可靠性、稳定性和性能是否达到设计要求。

综合布线验收方案一、引言综合布线是现代信息通信技术基础设施的重要组成部分，对于保障企业内部的通信和数据传输起着关键作用。

综合布线的质量直接关系到企业信息化建设的效果和可靠性。

因此，在综合布线验收中，确保布线工程达到规范要求、质量优良是至关重要的。

二、综合布线验收标准综合布线工程的验收需参考相关标准，根据国家和行业相关标准制定验收方案，主要参考以下标准：1. GB/T 50311-2014《建筑物智能化工程综合布线设计规范》2. GB/T 20235-2015《建筑物信息传输系统布线工程施工与验收规范》3. GB/T 9521-2013《建筑物布线屏蔽综合布线系统的规范要求》以上标准细化了综合布线工程验收的各项要求，包括布线结构、电缆设备、光纤设备、连接设备的安装质量、综合布线系统的性能参数等。

三、综合布线验收流程综合布线验收流程应包括如下环节：1. 工程前验收：在施工前进行检查，确保施工图纸、验收标准及验收时间等符合要求。

同时对施工单位的资质、技术力量进行审查。

2. 施工过程中验收：在施工过程中，根据验收标准对实施细节进行检查，确保确保施工过程符合规范要求，并定期对工程实施进行检查。

3. 施工竣工验收：施工结束后，应对综合布线系统的电气性能进行测试，确保布线系统的安全性和性能指标符合规范要求。

4. 设备和技术验收：对使用的设备进行严格检查，包括电缆、连接器、光纤、交换机等，并进行必要的技术性能测试，确保设备质量可靠。

5. 系统验收：对综合布线系统进行全面测试，包括信号传输、光源传输、网络接入等各方面的测试，确保系统的稳定性和可靠性。

四、综合布线验收过程中的注意事项在综合布线验收过程中，需要注意以下事项：1. 重视验收人员的专业素质：验收人员需要具备综合布线工程的专业知识和丰富的验收经验，能够全面、准确地进行验收工作。

2. 严格执行验收标准：按照相关标准的要求进行验收，不偏废，不偷懒，确保每个细节符合规范，从而提高综合布线系统的质量。

综合布线系统工程验收规范1总则1.0.1为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。

1.0.2本规范适用于新建、扩建和改建建筑与建筑群综合布线系统工程的验收。

1.0.3在施工过程中，施工单位应符合施工质量检查的规定。

建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。

1.0.4综合布线工程验收前应进行自检测试和竣工验收测试工作。

1.0.5综合布线系统工程的验收除应符合本规范外，尚应符合国家现行有关标准的规定。

2缩略语ACR-F(Attenuation to Crosstalk Ratio at the Far-end) 衰减远端串音比ACR-N(Attenuation to Crosstalk Ratio at the Near-end ）衰减近端串音比d. c. (Direct Current Loop Resistance)直流环路电阻ELTCTL(Equal Level TCTL) 两端等效横向转换损耗FEXT[Far End Crosstalk Attenuation Closs)J远端串音ILCinsertion Loss) 插入损耗NEXT[Near End Crosstalk Attenuation Closs)J近端串音OLT(Optical Line Terminal)光线路终端OLTS(Optical Loss Test Set)光损耗测试OTDR (Optical Time Domain Reflectometer)光时域反射PS NEXT[Pow Sum Near End Crosstalk Attenuation Closs)J近端串音功率和PS AACR F(Power Sum Attenuation to Alien Crosstalk Ratio at the Far-end)外部远端串音比功率和PS AACR-Favg( Average Power Sum Attenuation to Alien Crosstalk Ratio at the Far end)外部远端串音平均值比功率和PS ACR F( Power Sum Attenuation to Crosstalk Ratio at the Far-end)衰减远端串音比功率和PS ACR-N (Power Sum Attenuation to Crosstalk Ratio at theNear-end)衰减近端串音比功率和PS ANEXT[Power Sum Alien Near-End Crosstalk(loss ）］外部近端串音功率和PS ANEXTavg[Average Pow Sum Alien Near-End Crosstalk Closs)]外部近端串音平均值功率和PS FEXT(Power Sum Far End Crosstalk)远端串音功率和RL(Return Loss)回波损耗TCL(Transverse Conversion Loss)横向转换损耗TCTL(Transverse Conversion Transfer Loss)横向转换转移损耗3环境检查3.0.1工作区、电信间、设备间等建筑环境检查应符合下列规定：工作区、电信间、设备间及用户单元区域的土建工程应已全部竣工。

综合布线系统工程验收规范1、环境检查：1.1 工作区、电信间、设备间等建筑环境检査应符合下列规定：1、暗装或明装在墙体或柱子上的信息插座盒底距地高度宜为300mm。

2、安装在工作台侧隔板面及临近墙面上的信息插座盒底距地宜为1000mm。

3、 CP集合点箱体、多用户信息插座箱体宜安装在导管的引入侧及便于维护的柱子及承重墙上等处,箱体底边距地高度宜为500mm;当在墙体、柱子上部或吊顶内安装时,距地高度不宜小于1800mm。

4、每个工作区宜配置不少于2个带保护接地的单相交流220V/10A电源插座盒。

电源插座宜嵌墙暗装,高度应与信息插座一致。

5、每个用户单元信息配线箱附近水平70mm~150mm处, 宜预留设置2个单相交流220V/10A电源插座,每个电源插座的配电线路均装设保护电器,配线箱内应引入单相交流220V电源。

电源插座宜嵌墙暗装,底部距地高度宜与信息配线箱一致。

2、器材及测试仪表工具检査：2.1 器材检验应符合下列规定：6、工程所用缆线和器材的品牌、型号、规格、数量、质量应在施工前进行检査,应符合设计文件要求,并应具备相应的质量文件或证书,无出厂检验证明材料、质量文件或与设计不符者不得在工程中使用;2.2 型材、管材与铁件的检查应符合下列规定:7、金属导管、桥架及过线盒、接线盒等表面涂覆或镀层应均匀、完整,不得变形、损坏;2.3 缆线的检验应符合下列规定:8、光缆开盘后应先检査光缆端头封装是否良好。

光缆外包装或光缆护套当有损伤时,应对该盘光缆进行光纤性能指标测试, 并应符合下列规定:1)当有断纤时,应进行处理,并应检查合格后使用;2)光缆 A、B端标识应正确、明显;3)光纤检测完毕后,端头应密封固定,并应恢复外包装。

9、光纤连接器件及适配器的型式、数量、端口位置应与设计相符。

光纤连接器件应外观平滑、洁净,并不应有油污、毛刺、伤痕及裂纹等缺陷,备零部件组合应严密、平整。

3、设备安装检验：3.1 机柜、配线箱等设备的规格、容量、位置应符合设计文件要求,安装应符合下列规定:10、垂直偏差度不应大于3mm;11、机柜上的各种零件不得脱落或碰坏,漆面不应有脱落及划痕,各种标志应完整、清晰;12、在公共场所安装配线箱时,壁嵌式箱体底边距地不宜小于1. 5m,墙挂式箱体底面距地不宜小于1.8m;13、门锁的启闭应灵活、可靠;3.2 缆线桥架的安装应符合下列规定:14、安装位置应符合施工图要求,左右偏差不应超过50mm;15、安装水平度每米偏差不应超过2mm;16、垂直安装应与地面保持垂直,垂直度偏差不应超过3mm;17、桥架截断处及拼接处应平滑、无毛刺;18、吊架和支架安装应保持垂直,整齐牢固,无歪斜现象;19、金属桥架及金属导管各段之间应保持连接良好,安装牢固;20、采用垂直槽盒布放缆线时,支撑点宜避开地面沟槽和槽盒位置,支撑应牢固。
