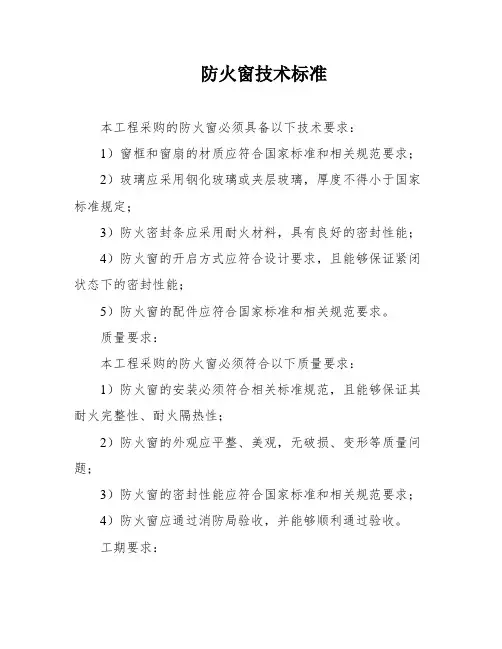

防火窗技术标准本工程采购的防火窗必须具备以下技术要求：1）窗框和窗扇的材质应符合国家标准和相关规范要求；2）玻璃应采用钢化玻璃或夹层玻璃，厚度不得小于国家标准规定；3）防火密封条应采用耐火材料，具有良好的密封性能；4）防火窗的开启方式应符合设计要求，且能够保证紧闭状态下的密封性能；5）防火窗的配件应符合国家标准和相关规范要求。
质量要求：本工程采购的防火窗必须符合以下质量要求：1）防火窗的安装必须符合相关标准规范，且能够保证其耐火完整性、耐火隔热性；2）防火窗的外观应平整、美观，无破损、变形等质量问题；3）防火窗的密封性能应符合国家标准和相关规范要求；4）防火窗应通过消防局验收，并能够顺利通过验收。
工期要求：本工程要求材料进场后合理安排人员加班，每栋建筑的安装内容必须在规定的时间内完成，并顺利交付业主验收。
施工依据：本工程的施工依据包括招标图纸、相关国家、地方规范和标准，以及招标方招标要求和招标方企业内部标准。
招标范围包括XXXXXX项目防火窗供货（含图纸内全部项目）和安装工程全部内容等。
具体招标范围详见相应图纸及商务标要求。
3.2 弹线定位：根据设计要求的尺寸、标高和开启方向，确定窗框中心位置线。
3.3 窗洞口处理：在安装前，检查窗洞口的尺寸，如有偏位、不垂直或不方正的情况，需进行剔凿或抹灰处理。
3.4 窗框就位和临时固定：先拆下窗框下部的固定板，然后用木楔将窗框临时固定在窗口内。
经过校正合格后，再固定大楔。
确保框口上下宽度尺寸相同，窗扇关闭后，窗缝应均匀平整，开启自由轻便，不得有过紧、过松和反弹现象。
3.5 打孔下涨栓：根据控制线在墙的立面打孔，每边不少于3个点，中间间距不得大于600mm，距上下口不大于200mm。
然后塞入Ф8膨胀螺栓并上紧。
3.6 窗框固定：窗框与墙体固定可采用膨胀螺栓、射钉或与预埋或后置的铁件焊接的方式进行。
无论采用何种连接方式，每边均不应少于3个连接点，且应牢固连接。
3.7 窗框内灌浆：对于钢质防火窗，需要在窗框内填充C20细石混凝土。
幕墙、铝合金门窗、防火窗工程标准及相关技术要求执行的标准质量标准本工程施工、材料质量标准以及检测、试验、协调配合等事宜必须符合国家、建设部及当地政府颁发的现行幕墙技术规范和质量检验标准等规范以及行业标准，设计图纸与相关规范标准要求不一致处，以高标准为准。
一、幕墙工程应执行的相关技术规范及标准：1.1本幕墙工程应执行的相关技术规范及标准包括但不限于以下标准，投标人应使用所执行标准的最新版本。
1.2幕墙设计规范《建筑幕墙》GB/T 21086-2007《玻璃幕墙工程技术规范》JGJ 102-2003《金属与石材幕墙工程技术规范》JGJ 133-2001《铝合金结构设计规范》GB 50429—2007《建筑幕墙气密、水密、抗风压性能检测方法》GB/T 15227-2007《建筑门窗玻璃幕墙热工计算规程》JGJ/T151-2008《建筑幕墙平面内变形性能检测方法》GB/T 18250-2000《建筑幕墙抗震性能震动台试验方法》GB/T 18575-2001《建筑玻璃采光顶》JG/T 231-2007《小单元建筑幕墙》JG/T 216-2007《玻璃幕墙光学性能》GB/T 18091-2000《建筑采光设计标准》GB/T 50033-2001《屋面工程质量验收规范》GB 50207-2002《工业建筑防腐蚀设计规范》GB 50046-2008《建筑玻璃可见光透射比、太阳光直接透射比、太阳能透射比、紫外线透射比及有关玻璃参数的测定》GB/T 2680-19942.幕墙设计按照国家行业标准《玻璃幕墙工程技术规范》（JGJ102—96）等国家幕墙设计、施工及其他有关规范进行，并符合设计要求。
3.幕墙设计应满足抗震、抗风强度、气密性、水密性、冷凝水的排除以及防胀缩措施，防火措施、防雷措施等各项有关技术指标。
4. 如建筑设计图纸中所选的玻璃厚度不能满足强度要求，玻璃厚度以投标单位设计计算并经招标单位确认为准。
玻璃应按《建筑玻璃应用技术规程》（JGJ113－97）进行设计。

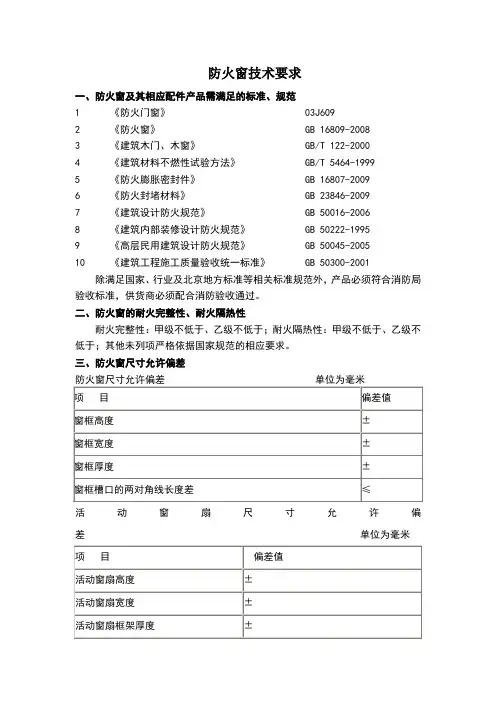

防火窗技术要求一、防火窗及其相应配件产品需满足的标准、规范1 《防火门窗》 03J6092 《防火窗》 GB 16809-20083 《建筑木门、木窗》 GB/T 122-20004 《建筑材料不燃性试验方法》 GB/T 5464-19995 《防火膨胀密封件》 GB 16807-20096 《防火封堵材料》 GB 23846-20097 《建筑设计防火规范》 GB 50016-20068 《建筑内部装修设计防火规范》 GB 50222-19959 《高层民用建筑设计防火规范》 GB 50045-200510 《建筑工程施工质量验收统一标准》 GB 50300-2001除满足国家、行业及北京地方标准等相关标准规范外，产品必须符合消防局验收标准，供货商必须配合消防验收通过。
二、防火窗的耐火完整性、耐火隔热性耐火完整性：甲级不低于、乙级不低于；耐火隔热性：甲级不低于、乙级不低于；其他未列项严格依据国家规范的相应要求。
三、防火窗尺寸允许偏差活动窗扇尺寸允许偏差单位为毫米四、防火窗其它技术要求（1）防火窗上使用的复合防火玻璃的外观质量应符合GB 表4的规定，单片防火玻璃的外观质量应符合GB 表5的规定。
防火玻璃可选用不影响防火窗耐火性能试验合格的产品。
玻璃透光度不小于相同层数普通平板玻璃的75％。
（2）窗框框架采用具有一定强度使其足以保障构件完整性和稳定性的钢框架或木框架。
钢框架与压条可选用镀锌钢板或不锈钢板。
其选材标准符合GB12955-2008《防火门》中条的规定。
（3）钢、木框架内部的填充材料应采用不燃性材料。
（4）框架与防火玻璃之间的密封材料应采用难燃材料，火灾时能起到防火隔烟的作用。
（5）五金配件应为经检测合格的定型配套产品。
（6）抗风压性：防火窗抗风压性能不低于GB/T7106-2002表1规定的4级。
（7）气密性能：防火窗气密性能不低于GB/T7107-2002表1规定的3级。
（8）防火性能：防火窗的防火性能符合本要求第二条。

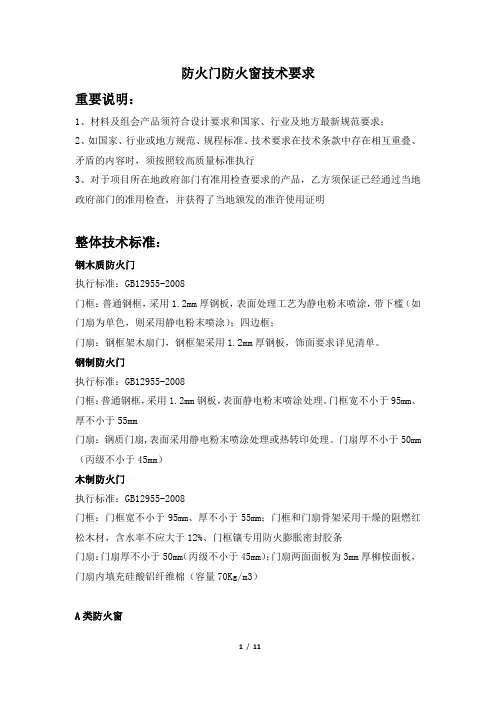

防火门防火窗技术要求重要说明：1、材料及组会产品须符合设计要求和国家、行业及地方最新规范要求；2、如国家、行业或地方规范、规程标准、技术要求在技术条款中存在相互重叠、矛盾的内容时，须按照较高质量标准执行3、对于项目所在地政府部门有准用检查要求的产品，乙方须保证已经通过当地政府部门的准用检查，并获得了当地颁发的准许使用证明整体技术标准：钢木质防火门执行标准：GB12955-2008门框：普通钢框，采用1.2mm厚钢板，表面处理工艺为静电粉末喷涂，带下槛（如门扇为单色，则采用静电粉末喷涂）；四边框；门扇：钢框架木扇门，钢框架采用1.2mm厚钢板，饰面要求详见清单。
钢制防火门执行标准：GB12955-2008门框：普通钢框，采用1.2mm钢板，表面静电粉末喷涂处理。
门框宽不小于95mm、厚不小于55mm门扇：钢质门扇,表面采用静电粉末喷涂处理或热转印处理。
门扇厚不小于50mm （丙级不小于45mm）木制防火门执行标准：GB12955-2008门框：门框宽不小于95mm、厚不小于55mm；门框和门扇骨架采用干燥的阻燃红松木材，含水率不应大于12%、门框镶专用防火膨胀密封胶条门扇：门扇厚不小于50mm（丙级不小于45mm）；门扇两面面板为3mm厚柳桉面板，门扇内填充硅酸铝纤维棉（容量70Kg/m3）A类防火窗执行标准： GB16809-2008性能：隔热、防火钢框：1.2镀锌钢板，表面静电粉末喷涂, 颜色同设计要求。
玻璃：5mm+防火液+5mm开启方式：固定式C类防火窗执行标准：GB16809-2008性能：非隔热、防火钢框：1.2镀锌钢板+表面耐候喷涂或氟碳漆处理，颜色同设计要求。
玻璃：6mm钢化+空气层+8mm防火+low-e开启方式：固定、可开启一、防火门材料要求1.1填充材料1.1.1防火门的门扇内若填充材料，则应填充对人体无毒无害的防火隔热材料。
1.1.2防火门门扇填充的对人体无害的防火隔热材料，应经过国家认可授权检测机构检验达到GB8624-2006规定燃烧性能A1级要求和GB/T 20285-2006规定产烟毒性危险分级ZA2级要求。

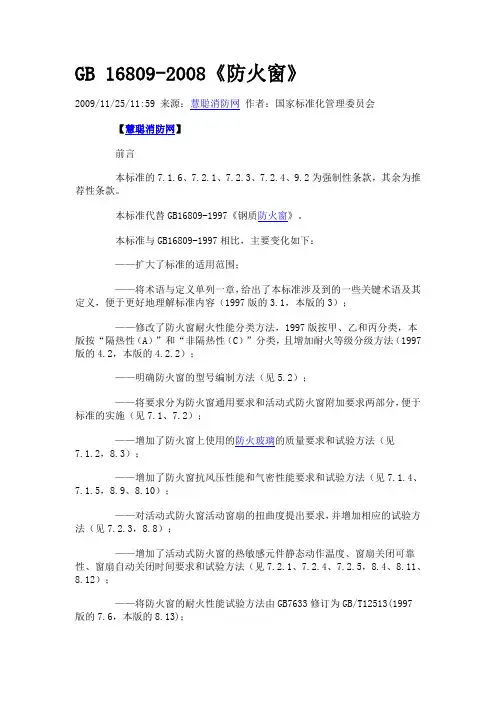

GB 16809-2008《防火窗》2009/11/25/11:59 来源：慧聪消防网作者：国家标准化管理委员会【慧聪消防网】前言本标准的7.1.6、7.2.1、7.2.3、7.2.4、9.2为强制性条款，其余为推荐性条款。
本标准代替GB16809-1997《钢质防火窗》。
本标准与GB16809-1997相比，主要变化如下：——扩大了标准的适用范围；——将术语与定义单列一章，给出了本标准涉及到的一些关键术语及其定义，便于更好地理解标准内容（1997版的3.1，本版的3）；——修改了防火窗耐火性能分类方法，1997版按甲、乙和丙分类，本版按“隔热性（A）”和“非隔热性（C）”分类，且增加耐火等级分级方法（1997版的4.2，本版的4.2.2）；——明确防火窗的型号编制方法（见5.2）；——将要求分为防火窗通用要求和活动式防火窗附加要求两部分，便于标准的实施（见7.1、7.2）；——增加了防火窗上使用的防火玻璃的质量要求和试验方法（见7.1.2，8.3）；——增加了防火窗抗风压性能和气密性能要求和试验方法（见7.1.4、7.1.5，8.9、8.10）；——对活动式防火窗活动窗扇的扭曲度提出要求，并增加相应的试验方法（见7.2.3，8.8）；——增加了活动式防火窗的热敏感元件静态动作温度、窗扇关闭可靠性、窗扇自动关闭时间要求和试验方法（见7.2.1、7.2.4、7.2.5，8.4、8.11、8.12）；——将防火窗的耐火性能试验方法由GB7633修订为GB/T12513(1997版的7.6，本版的8.13)；——修改了防火窗的型式检验抽样方法和判定准则（1997版的6.3，本版的9.2）；——增加了资料性附录A、规范性附录B和参考文献。
本标准的附录A为资料性附录，附录B为规范性附录。
本标准由中华人民共和国公安部提出。
本标准由全国消防标准化技术委员会建筑构件耐火性能分技术委员会（SAC/TC113/SC8）归口。
中华人民共和国国家标准防火卷帘、防火门、防火窗施工及验收规范Code for installation and acceptance of fire resistant shutters, fire resistantdoorsets and fire resistant windowsGB 50877—2014发布部门：中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局主编部门：中华人民共和国公安部批准部门：中华人民共和国住房和城乡建设部发布时间：2014年1月9日施行日期：2014年8月1日中国计划出版社2014 北京中华人民共和国住房和城乡建设部公告第291号住房城乡建设部关于发布国家标准《防火卷帘、防火门、防火窗施工及验收规范》的公告现批准《防火卷帘、防火门、防火窗施工及验收规范》为国家标准，编号为GB 50877—2014，自2014年8月1日起实施。
其中，第3.0.7、4.1.1、4.2.1、4.3.1、4.4.1、5.1.2、5.2.9、7.1.1 条为强制性条文，必须严格执行。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部2014年1月9日前言本规范是根据原建设部《关于印发〈二〇〇一～二〇〇二年度工程建设国家标准制订、修订计划〉的通知》（建标〔2002〕85号）的要求，由辽宁省公安消防总队、公安部天津消防研究所会向有关单位共同编制完成。
在本规范编制过程中，编制组遵照国家有关基本建设方针和“预防为主、防消结合”的消防工作方针，深入调研防火卷帘、防火门、防火窗的生产、设计、施工及运行现状，认真总结丁平里应用实践经验，积极吸纳消防科技成果，并广泛征求有关科研、设计、生产及消防监督等方面的意见，在上述工作基础上完成规范报批稿，最后报住房城乡建设部审查定稿。
本规范共分8章和5个附录，主要内容包括：总则，术语，基本规定，进场检验，安装，功能调试，验收，使用与维护等。
中华人民共和国国家标准防火卷帘、防火门、防火窗施工及验收规范Code for installation and acceptance of fire resistant shutters, fire resistantdoorsets and fire resistant windowsGB 50877—2014发布部门：中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局主编部门：中华人民共和国公安部批准部门：中华人民共和国住房和城乡建设部发布时间：2014年1月9日施行日期：2014年8月1日中国计划出版社2014 北京中华人民共和国住房和城乡建设部公告第291号住房城乡建设部关于发布国家标准《防火卷帘、防火门、防火窗施工及验收规范》的公告现批准《防火卷帘、防火门、防火窗施工及验收规范》为国家标准，编号为GB 50877—2014，自2014年8月1日起实施。
其中，第3.0.7、4.1.1、4.2.1、4.3.1、4.4.1、5.1.2、5.2.9、7.1.1 条为强制性条文，必须严格执行。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部2014年1月9日前言本规范是根据原建设部《关于印发〈二〇〇一～二〇〇二年度工程建设国家标准制订、修订计划〉的通知》（建标〔2002〕85号）的要求，由辽宁省公安消防总队、公安部天津消防研究所会向有关单位共同编制完成。
在本规范编制过程中，编制组遵照国家有关基本建设方针和“预防为主、防消结合”的消防工作方针，深入调研防火卷帘、防火门、防火窗的生产、设计、施工及运行现状，认真总结丁平里应用实践经验，积极吸纳消防科技成果，并广泛征求有关科研、设计、生产及消防监督等方面的意见，在上述工作基础上完成规范报批稿，最后报住房城乡建设部审查定稿。
本规范共分8章和5个附录，主要内容包括：总则，术语，基本规定，进场检验，安装，功能调试，验收，使用与维护等。

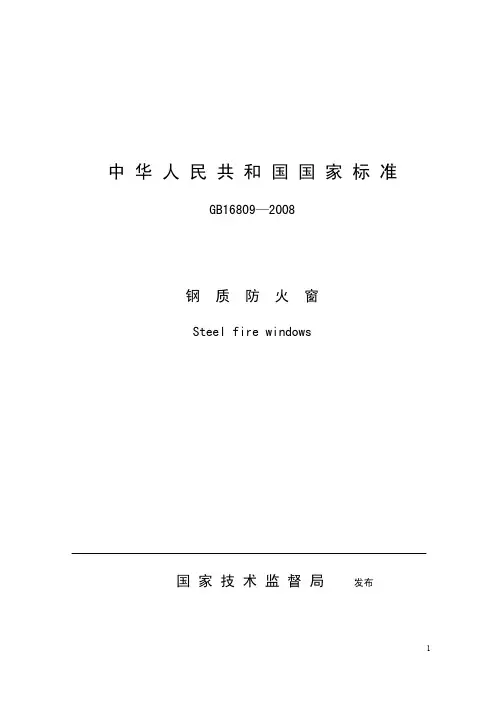

中 华 人 民 共 和 国 国 家 标 准GB16809—2008钢 质 防 火 窗Steel fire windows国 家 技 术 监 督 局 发布目 次前言 (III)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 产品命名、分类与代号 (2)4.1 产品命名 (2)4.2 分类与代号 (2)5 规格与型号 (3)5.1 规格 (3)5.2 型号编制方法 (3)6 材料及配件 (3)7 要求 (4)7.1 防火窗通用要求 (4)7.1.1 外观质量 (4)7.1.2 防火玻璃 (4)7.1.3 尺寸偏差 (4)7.1.4抗风压性能 (4)7.1.5气密性能 (4)7.1.6 耐火性能 (4)7.2 活动式防火窗的附加要求 (4)7.2.1热敏感元件的静态动作温度 (4)7.2.2 活动窗扇尺寸允许偏差 (5)7.2.3 窗扇关闭可靠性 (5)7.2.4 窗扇自动关闭时间 (5)8 试验方法 (5)8.1 一般原则 (5)8.2 外观质量 (5)8.3 防火玻璃 (5)8.4热敏感元件的静态动作温度 (5)8.5 防火窗的尺寸偏差 (5)8.6活动窗扇的尺寸偏差 (6)8.7 活动窗扇与窗框的搭接宽度偏差 (7)8.8 窗扇扭曲度 (7)8.9抗风压性能 (8)8.10气密性能 (8)8.11 窗扇关闭可靠性 (8)8.12 窗扇自动关闭时间 (9)8.13 耐火性能 (9)9 检验规则 (9)9.1 出厂检验 (9)9.2 型式检验 (9)10 标志、包装、运输和贮存 (11)10.1 标志 (11)10.2 包装 (11)10.3 运输 (11)10.4 贮存 (12)附录A （资料性附录）常用材料及配件标准 (13)A.1 材料及表面处理 (13)A.2 配件 (13)附录B （规范性附录）热敏感元件的静态动作温度试验方法及判定准则 (14)B.1 抽样 (14)B.2 试验设备 (14)B.3 试验方法 (14)B.4 判定准则 (14)参考文献 (16)前 言本标准的7.1.6、7.2.1、7.2.3、7.2.4、9.2为强制性条款，其余为推荐性条款。

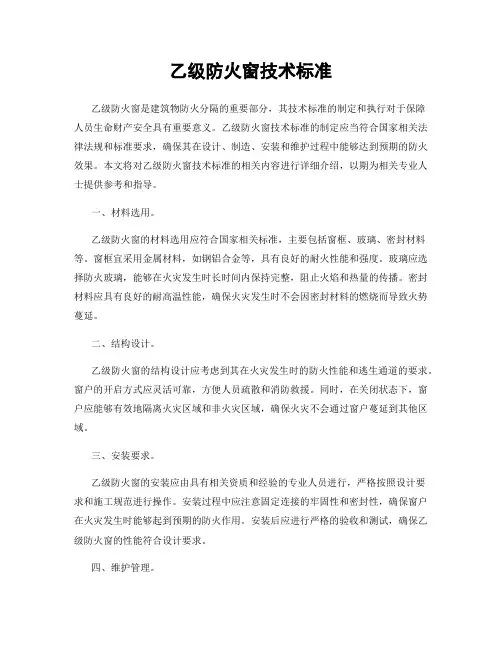

乙级防火窗技术标准乙级防火窗是建筑物防火分隔的重要部分，其技术标准的制定和执行对于保障人员生命财产安全具有重要意义。
乙级防火窗技术标准的制定应当符合国家相关法律法规和标准要求，确保其在设计、制造、安装和维护过程中能够达到预期的防火效果。
本文将对乙级防火窗技术标准的相关内容进行详细介绍，以期为相关专业人士提供参考和指导。
一、材料选用。
乙级防火窗的材料选用应符合国家相关标准，主要包括窗框、玻璃、密封材料等。
窗框宜采用金属材料，如钢铝合金等，具有良好的耐火性能和强度。
玻璃应选择防火玻璃，能够在火灾发生时长时间内保持完整，阻止火焰和热量的传播。
密封材料应具有良好的耐高温性能，确保火灾发生时不会因密封材料的燃烧而导致火势蔓延。
二、结构设计。
乙级防火窗的结构设计应考虑到其在火灾发生时的防火性能和逃生通道的要求。
窗户的开启方式应灵活可靠，方便人员疏散和消防救援。
同时，在关闭状态下，窗户应能够有效地隔离火灾区域和非火灾区域，确保火灾不会通过窗户蔓延到其他区域。
三、安装要求。
乙级防火窗的安装应由具有相关资质和经验的专业人员进行，严格按照设计要求和施工规范进行操作。
安装过程中应注意固定连接的牢固性和密封性，确保窗户在火灾发生时能够起到预期的防火作用。
安装后应进行严格的验收和测试，确保乙级防火窗的性能符合设计要求。
四、维护管理。
乙级防火窗的维护管理工作应定期进行，包括清洁、润滑、检查等。
定期检查窗框、玻璃、密封材料等是否存在损坏或老化现象，及时进行维修或更换。
对于窗户的开启装置和密封性能也应进行定期检测，确保其在火灾发生时能够正常使用。
综上所述，乙级防火窗技术标准的制定和执行对于建筑物的防火安全具有重要意义。
材料选用、结构设计、安装要求和维护管理是确保乙级防火窗性能的关键环节，需要相关专业人员严格遵守和执行。
只有做好乙级防火窗的技术标准工作，才能更好地保障人员生命财产安全，减少火灾事故的发生和损失。
希望本文能够为相关专业人士提供一些参考和帮助，推动乙级防火窗技术标准的不断完善和提高。

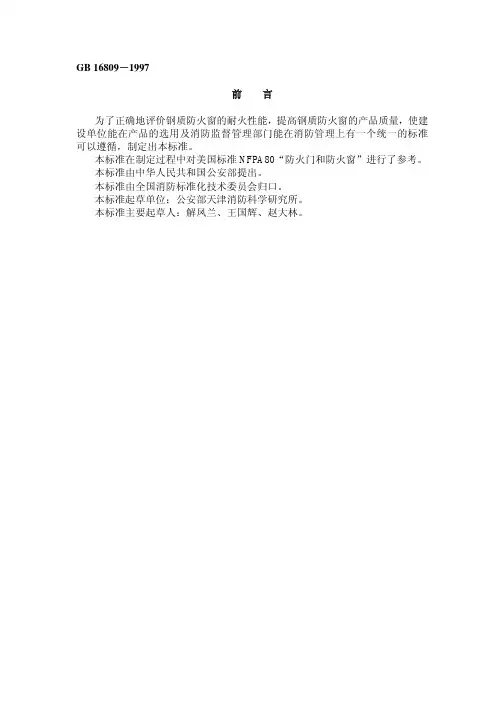

GB 16809－1997前言为了正确地评价钢质防火窗的耐火性能，提高钢质防火窗的产品质量，使建设单位能在产品的选用及消防监督管理部门能在消防管理上有一个统一的标准可以遵循，制定出本标准。
本标准在制定过程中对美国标准NFPA80“防火门和防火窗”进行了参考。
本标准由中华人民共和国公安部提出。
本标准由全国消防标准化技术委员会归口。
本标准起草单位：公安部天津消防科学研究所。
本标准主要起草人：解凤兰、王国辉、赵大林。
中华人民共和国国家标准GB 16809－1997钢质防火窗Steel fire windows1 范围本标准规定了钢质防火窗的产品分类、规格尺寸、技术要求、实验方法、检验规则及包装、运输、储存等内容。
本标准适用于工业与民用建筑中具有防火功能的钢质防火窗。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB5464—85 建筑材料不燃性试验方法GB5823—86 建筑门窗术语GB5824—86 建筑门窗洞口尺寸系列GB6388—86 运输包装收发货标志GB7633—87 门和卷帘的耐火试验方法GB8625—88 建筑材料难燃性试验方法3术语、符号、缩略语3.1钢质防火窗：指用钢材作框架在一定时间内能满足耐火稳定性。
耐火完整性和耐绝热性的窗。
3.2钢质防火窗的符号按GB 5823规定为GFC。
3.3缩略语示例：GFC-0612-g-甲，表示钢质甲级固定式防火窗，洞口宽度为600mm，高度为1 200mm。
4 产品分类及规格尺寸国家技术监督局1997-05-28批准 1997-12-01实施4.1 按使用功能分类，见表1。
表1类别及代号使用功能g 固定式h 活动式4.2 按耐火极限分类，见表2。
表2类别及代号耐火极限h甲≥1.20乙≥0.90丙≥0.604.3 钢质防火窗的洞口尺寸应符合GB 5824的规定。
