无负压供水设备说明书

无负压供水设备与水箱水塔供水优缺点概述无负压供水设备是一种新型的节能供水设备，设备系运用当今最先进的PIC电脑控制技术，将变频调速器与电机水泵组合而成的机电一体化高科技节能供水装置。

无负压供水设备以水泵出水端水压(或用户用水流量)为设定参数，通过PIC自动控制变频器的输出频率从而调节水泵电机的转速，实现用户管网水压的闭环调节，使供水系统自动恒压稳于设定的压力值。

一、无负压供水设备施工方案工作原理根据实际使用要求，先设定给水压力值，压力传感器监测管网压力，并转为电信号送至可编程PIC控制器，经分析处理，将信号传至变频器来控制水泵运行，当用水量增加时，其输出的电压及频率升高，水泵转数升高，出水量增加，当用水量减小时，水泵转数降低，减少出水量，使管网压力维持设定压力值，，在多台泵运行时，逐机软启动，由变频转工频至压力流量满足为止，实现了水泵的循环控制，当夜间停止用水时，可通过附泵来维持工作，并配有稳压隔膜罐，保持管网压力稳定，供水泵可以停机保压。

二、无负压供水设备施工方案产品六大优点：(1)高效节能：充分利用市政水源本身具有的压力热能，差多少补多少，切实有效地、最大限度地发挥了变频调速的节能效果。

(2)洁净卫生：构成连续密闭的增压供水方式，完全保持了市政水源的国家水质卫生标准，从根本上避免了增压系统造成的水质标准降低和各种水源污染问题。

(3)杜绝浪费：不仅淘汰了高位水箱，还彻底地取消了地面(地下)水池水箱，完全杜绝了水箱溢流，定期清洗造成的水源浪费。

(4)运行噪声低：系列产品采用全变频调整方案时，大部分时间特别在夜间处于低噪声运行工况。

(5)设计了全密闭的、兼有缓冲作用和动态补偿作用的水源箱罐，与目前市场所谓无负压罐相比，更具有实际意义，并使控制系统得以简化。

(6)该系列产品控制系统充分总结了国内外变频给水设备的设计制造经验，采用规范通用的控制系统技术方案，可换用任意厂商的变频器、调节器、PLC和其他元器件，调试维修特别方便，为产品的终身售后服务奠定了良好基础，不会因技术进步而导致售后服务问题。

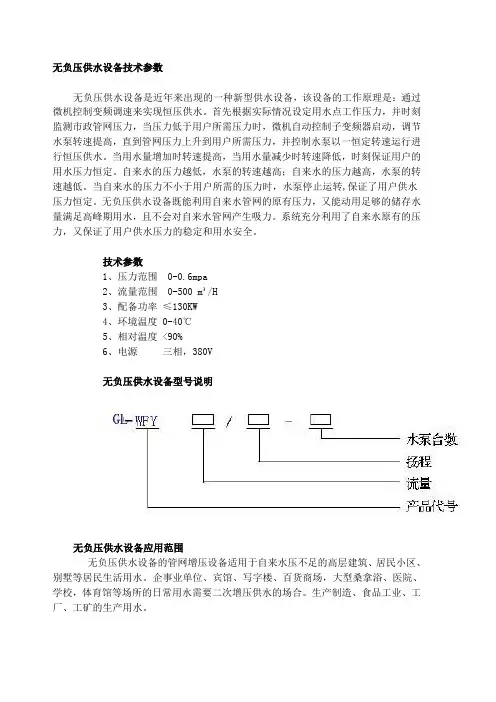

无负压供水设备技术参数无负压供水设备是近年来出现的一种新型供水设备，该设备的工作原理是：通过微机控制变频调速来实现恒压供水。

首先根据实际情况设定用水点工作压力，并时刻监测市政管网压力，当压力低于用户所需压力时，微机自动控制子变频器启动，调节水泵转速提高，直到管网压力上升到用户所需压力，并控制水泵以一恒定转速运行进行恒压供水。

当用水量增加时转速提高，当用水量减少时转速降低，时刻保证用户的用水压力恒定。

自来水的压力越低，水泵的转速越高；自来水的压力越高，水泵的转速越低。

当自来水的压力不小于用户所需的压力时，水泵停止运转,保证了用户供水压力恒定。

无负压供水设备既能利用自来水管网的原有压力，又能动用足够的储存水量满足高峰期用水，且不会对自来水管网产生吸力。

系统充分利用了自来水原有的压力，又保证了用户供水压力的稳定和用水安全。

技术参数1、压力范围 0-0.6mpa2、流量范围 0-500 m³/H3、配备功率≤130KW4、环境温度 0-40℃5、相对温度 <90%6、电源三相，380V无负压供水设备型号说明无负压供水设备应用范围无负压供水设备的管网增压设备适用于自来水压不足的高层建筑、居民小区、别墅等居民生活用水。

企事业单位、宾馆、写字楼、百货商场，大型桑拿浴、医院、学校，体育馆等场所的日常用水需要二次增压供水的场合。

生产制造、食品工业、工厂、工矿的生产用水。

设备初次运行时，先根据当地自来水管网进水压力最低限值设定压力保护值；设备通电置于自动工作状态。

徽机控制系统实时检测自来水压力与用户管网供水压力。

用水低峰时，当自来水管网供水量足、供水压力完全满足用户管网压力要求，徽机控制系统控制水泵进入睡眠状态或由稳压系统进入、保压状态，用户的用水均从设备旁路直通管直接供给用户，节能100%。

用水高峰时，当自来水管网供水量足、压力不足时，徽机控制系统根据水泵进水口的自来水进水压力和用户所需用水量，变频软启动水泵，叠压补充不足部分，差多少，补多少，即充分利用自来水管网原有压力，又确保用户所需压力恒定。

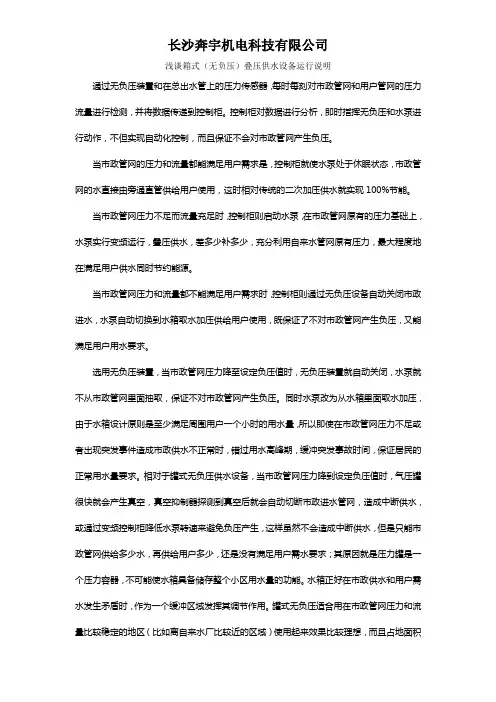

浅谈箱式（无负压）叠压供水设备运行说明通过无负压装置和在总出水管上的压力传感器，每时每刻对市政管网和用户管网的压力流量进行检测，并将数据传递到控制柜。

控制柜对数据进行分析，即时指挥无负压和水泵进行动作，不但实现自动化控制，而且保证不会对市政管网产生负压。

当市政管网的压力和流量都能满足用户需求是，控制柜就使水泵处于休眠状态，市政管网的水直接由旁通直管供给用户使用，这时相对传统的二次加压供水就实现100%节能。

当市政管网压力不足而流量充足时，控制柜则启动水泵，在市政管网原有的压力基础上，水泵实行变频运行，叠压供水，差多少补多少，充分利用自来水管网原有压力，最大程度地在满足用户供水同时节约能源。

当市政管网压力和流量都不能满足用户需求时，控制柜则通过无负压设备自动关闭市政进水，水泵自动切换到水箱取水加压供给用户使用，既保证了不对市政管网产生负压，又能满足用户用水要求。

选用无负压装置，当市政管网压力降至设定负压值时，无负压装置就自动关闭，水泵就不从市政管网里面抽取，保证不对市政管网产生负压。

同时水泵改为从水箱里面取水加压，由于水箱设计原则是至少满足周围用户一个小时的用水量，所以即使在市政管网压力不足或者出现突发事件造成市政供水不正常时，错过用水高峰期，缓冲突发事故时间，保证居民的正常用水量要求。

相对于罐式无负压供水设备，当市政管网压力降到设定负压值时，气压罐很快就会产生真空，真空抑制器探测到真空后就会自动切断市政进水管网，造成中断供水，或通过变频控制柜降低水泵转速来避免负压产生，这样虽然不会造成中断供水，但是只能市政管网供给多少水，再供给用户多少，还是没有满足用户需水要求；其原因就是压力罐是一个压力容器，不可能使水箱具备储存整个小区用水量的功能。

水箱正好在市政供水和用户需水发生矛盾时，作为一个缓冲区域发挥其调节作用。

罐式无负压适合用在市政管网压力和流量比较稳定的地区（比如离自来水厂比较近的区域）使用起来效果比较理想，而且占地面积小，设备投资成本低。

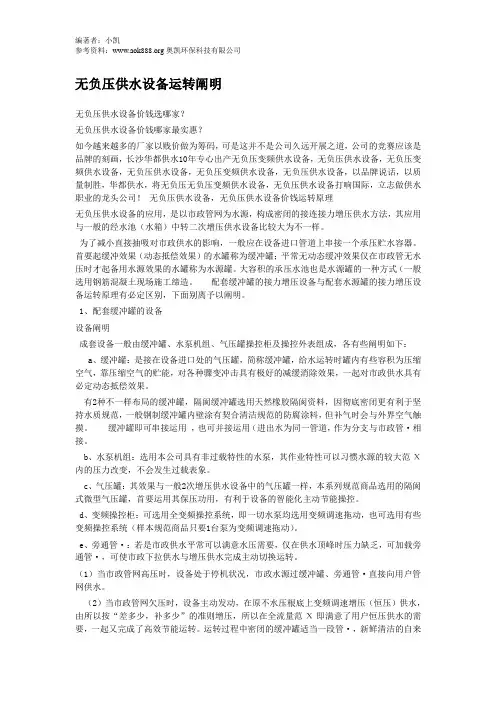

无负压供水设备运转阐明无负压供水设备价钱选哪家？无负压供水设备价钱哪家最实惠？如今越来越多的厂家以贱价做为筹码，可是这并不是公司久远开展之道，公司的竞赛应该是品牌的刻画，长沙华都供水10年专心出产无负压变频供水设备，无负压供水设备，无负压变频供水设备，无负压供水设备，无负压变频供水设备，无负压供水设备，以品牌说话，以质量制胜，华都供水，将无负压无负压变频供水设备，无负压供水设备打响国际，立志做供水职业的龙头公司！无负压供水设备，无负压供水设备价钱运转原理无负压供水设备的应用，是以市政管网为水源，构成密闭的接连接力增压供水方法，其应用与一般的经水池（水箱）中转二次增压供水设备比较大为不一样。

为了减小直接抽吸对市政供水的影响，一般应在设备进口管道上串接一个承压贮水容器。

首要起缓冲效果（动态抵偿效果）的水罐称为缓冲罐；平常无动态缓冲效果仅在市政管无水压时才起备用水源效果的水罐称为水源罐。

大容积的承压水池也是水源罐的一种方式（一般选用钢筋混凝土现场施工缔造。

配套缓冲罐的接力增压设备与配套水源罐的接力增压设备运转原理有必定区别，下面别离予以阐明。

1、配套缓冲罐的设备设备阐明成套设备一般由缓冲罐、水泵机组、气压罐操控柜及操控外表组成，各有些阐明如下：a、缓冲罐：是接在设备进口处的气压罐，简称缓冲罐，给水运转时罐内有些容积为压缩空气，靠压缩空气的贮能，对各种骤变冲击具有极好的减缓消除效果，一起对市政供水具有必定动态抵偿效果。

有2种不一样布局的缓冲罐，隔阂缓冲罐选用天然橡胶隔阂资料，因彻底密闭更有利于坚持水质规范，一般钢制缓冲罐内壁涂有契合清洁规范的防腐涂料，但补气时会与外界空气触摸。

缓冲罐即可串接运用，也可并接运用（进出水为同一管道，作为分支与市政管·相接。

b、水泵机组：选用本公司具有非过载特性的水泵，其作业特性可以习惯水源的较大范Χ内的压力改变，不会发生过载表象。

c、气压罐：其效果与一般2次增压供水设备中的气压罐一样，本系列规范商品选用的隔阂式微型气压罐，首要运用其保压功用，有利于设备的智能化主动节能操控。

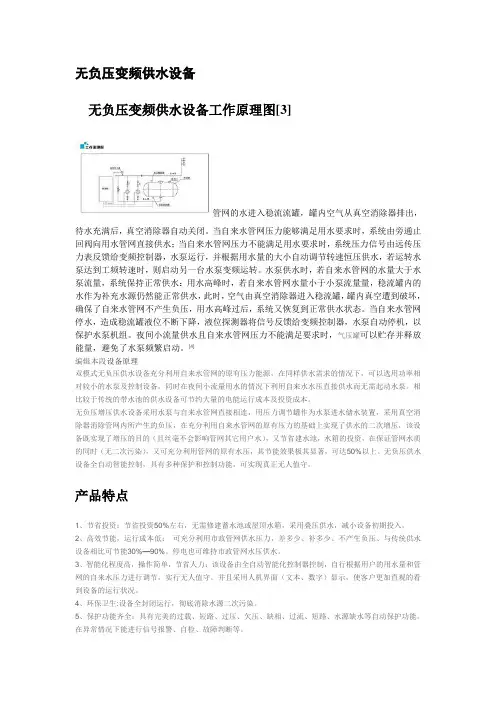

无负压变频供水设备无负压变频供水设备工作原理图[3]管网的水进入稳流流罐，罐内空气从真空消除器排出，待水充满后，真空消除器自动关闭。

当自来水管网压力能够满足用水要求时，系统由旁通止回阀向用水管网直接供水；当自来水管网压力不能满足用水要求时，系统压力信号由远传压力表反馈给变频控制器，水泵运行，并根据用水量的大小自动调节转速恒压供水，若运转水泵达到工频转速时，则启动另一台水泵变频运转。

水泵供水时，若自来水管网的水量大于水泵流量，系统保持正常供水：用水高峰时，若自来水管网水量小于小泵流量量，稳流罐内的水作为补充水源仍然能正常供水，此时，空气由真空消除器进入稳流罐，罐内真空遭到破坏，确保了自来水管网不产生负压，用水高峰过后，系统又恢复到正常供水状态。

当自来水管网停水，造成稳流罐液位不断下降，液位探测器将信号反馈给变频控制器，水泵自动停机，以保护水泵机组。

夜间小流量供水且自来水管网压力不能满足要求时，气压罐可以贮存并释放能量，避免了水泵频繁启动。

[4]编辑本段设备原理双模式无负压供水设备充分利用自来水管网的原有压力能源，在同样供水需求的情况下，可以选用功率相对较小的水泵及控制设备，同时在夜间小流量用水的情况下利用自来水水压直接供水而无需起动水泵。

相比较于传统的带水池的供水设备可节约大量的电能运行成本及投资成本。

无负压增压供水设备采用水泵与自来水管网直接相连，用压力调节罐作为水泵进水储水装置，采用真空消除器消除管网内所产生的负压，在充分利用自来水管网的原有压力的基础上实现了供水的二次增压，该设备既实现了增压的目的（且丝毫不会影响管网其它用户水），又节省建水池，水箱的投资，在保证管网水质的同时（无二次污染），又可充分利用管网的原有水压，其节能效果极其显著，可达50%以上。

无负压供水设备全自动智能控制，具有多种保护和控制功能，可实现真正无人值守。

产品特点1、节省投资：节省投资50%左右，无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。

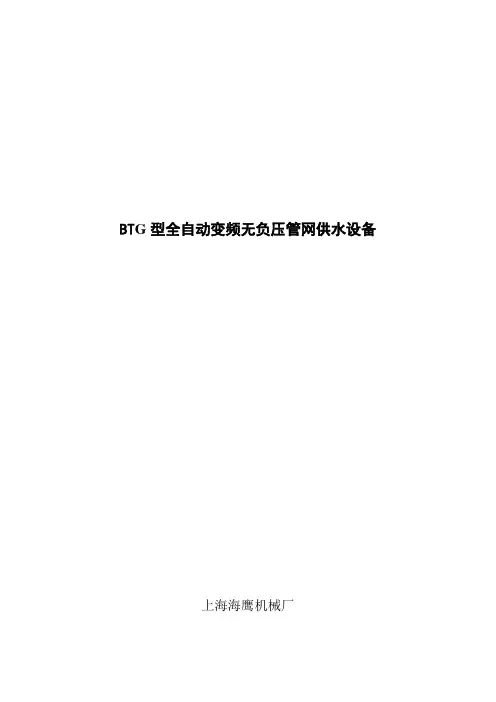

BT G型全自动变频无负压管网供水设备上海海鹰机械厂厂况简介上海海鹰机械厂〔中国人民解放军第四七二四工厂〕是海军航空兵直属的飞机修理厂创建于一九五九年，原名海军八Ο一厂。

我厂位于上海市闸北区，厂地宽绰、设备齐全、技术先进、交通方便，既有大修、改装多种型号飞机的经验又擅长对各类电气仪表、冷液机械、无线电仪器的修理和改装，并具有机电、化工、非标设备的加工制造能力和完善的分析试验、计量检测手段。

近年来随着改革的深入发展，我厂积极地利用军工技术的优势组织开发生产了XQ系列气压消防给水设备、BTG—3型全自动变压〔恒压〕变流量供水设备、矿化净水器、水处理设备、矿泉水、工业胶粘剂和非标准冷冻设备等多种民用产品，产品已销往国内26省市、自治区、直辖市，其中部分产品销往了亚洲和非洲等地区，已经发展成为具有固定资产3800万元，年产值4000万元（不含军品）的机械、电子、化工、航空等多种经营的军民结合型企业。

上海海鹰机械厂生产的民用产品，其商标均为“海鹰”牌注册商标，在我厂的多种民用产品中尤以“海鹰”牌各类全自动供水设备为社会各界所关注和欢迎。

其中“海鹰”牌变频调速全自动供水设备荣获了89、90、91、92、93、94、95年军优和市优产品证书，XQ系列气压消防给水设备获得了“消防产品认可证书”，这两种设备经专家和技术部门的鉴定已达到国际先进水平。

“海鹰”牌XQ系列气压消防给水设备和BTG—3型全自动变压〔恒压〕变流量供水设备适用于各类住宅小区、高层建筑、自来水厂、加压泵站、消防系统以及农牧渔业的给水排水系统。

这些设备目前已在全国26个省市为各大宾馆、机场、重点工程、部队、院校及大、中、小型企业服务。

设备运行可靠，管理方便,节能效益明显其规格可按用户需要任意选用。

上海海鹰机械厂多年来连续被评为“重合同守信用企业”，1995年3月经专家评委会评审，确定“海鹰”牌BTG—3型全自动变压〔恒压〕变流量供水设备为建设部城市住宅小区建设试点第一批“推荐产品”。

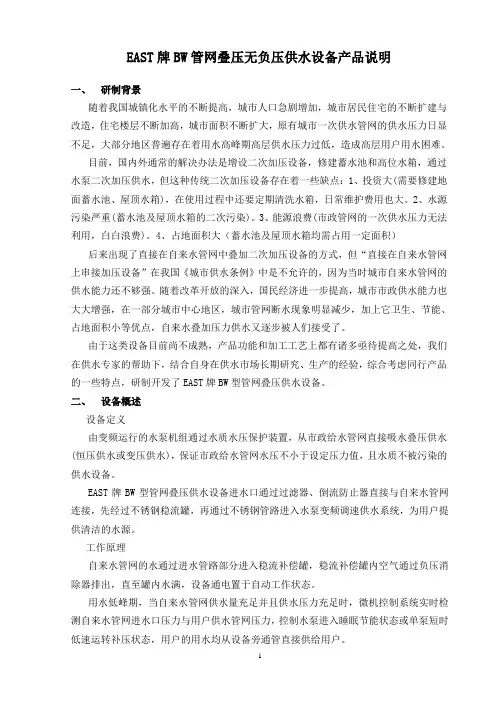

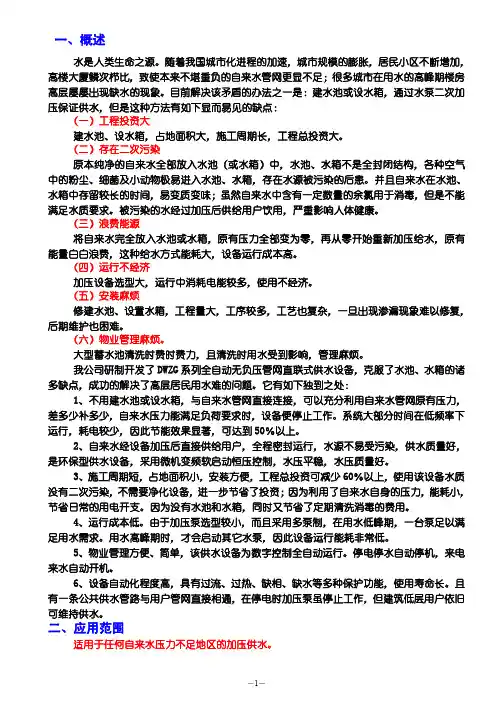

EAST牌BW管网叠压无负压供水设备产品说明一、研制背景随着我国城镇化水平的不断提高，城市人口急剧增加，城市居民住宅的不断扩建与改造，住宅楼层不断加高，城市面积不断扩大，原有城市一次供水管网的供水压力日显不足，大部分地区普遍存在着用水高峰期高层供水压力过低，造成高层用户用水困难。

目前，国内外通常的解决办法是增设二次加压设备，修建蓄水池和高位水箱，通过水泵二次加压供水，但这种传统二次加压设备存在着一些缺点：1、投资大(需要修建地面蓄水池、屋顶水箱)，在使用过程中还要定期清洗水箱，日常维护费用也大。

2、水源污染严重(蓄水池及屋顶水箱的二次污染)。

3、能源浪费(市政管网的一次供水压力无法利用，白白浪费)。

4、占地面积大（蓄水池及屋顶水箱均需占用一定面积）后来出现了直接在自来水管网中叠加二次加压设备的方式，但“直接在自来水管网上串接加压设备”在我国《城市供水条例》中是不允许的，因为当时城市自来水管网的供水能力还不够强。

随着改革开放的深入，国民经济进一步提高，城市市政供水能力也大大增强，在一部分城市中心地区，城市管网断水现象明显减少，加上它卫生、节能、占地面积小等优点，自来水叠加压力供水又逐步被人们接受了。

由于这类设备目前尚不成熟，产品功能和加工工艺上都有诸多亟待提高之处，我们在供水专家的帮助下，结合自身在供水市场长期研究、生产的经验，综合考虑同行产品的一些特点，研制开发了EAST牌BW型管网叠压供水设备。

二、设备概述设备定义由变频运行的水泵机组通过水质水压保护装置，从市政给水管网直接吸水叠压供水(恒压供水或变压供水)，保证市政给水管网水压不小于设定压力值，且水质不被污染的供水设备。

EAST牌BW型管网叠压供水设备进水口通过过滤器、倒流防止器直接与自来水管网连接，先经过不锈钢稳流罐，再通过不锈钢管路进入水泵变频调速供水系统，为用户提供清洁的水源。

工作原理自来水管网的水通过进水管路部分进入稳流补偿罐，稳流补偿罐内空气通过负压消除器排出，直至罐内水满，设备通电置于自动工作状态。

DWS无负压变频供水设备产品概述DWS无负压变频恒压供水设备是一种新型、清洁卫生、高效节能的变频供水设备，也被业界称为管网叠压供水设备。

该设备为全封闭式结构，不需要建造任何形式的水池，避免了供水二次污染。

直接将食品卫生等级的不锈钢稳流调节罐作为进水储水缓冲装置直接与自来水管道相连，充分利用自来水管网原有压力能源，在同样供水需求的情况下，无负压变频供水可选择功率较小的水泵及控制设备。

同时在夜间小流量用水情况下利用市政供水水压直接供水而无需启动水泵。

相比传统带水池的供水设备，该设备节约了大量的电能和设备投资，其节能效果可高达50%以上。

运行过程中，稳流调节罐配备的真空消除器可自动消除设备运行过程中对管网所产生的负压，保证了正常供水的同时设备不会对市政管网其他用户造成影响。

无负压变频供水是目前最高效节能的供水设备，特别适合城镇自来供应较为稳定和充足的场合使用。

功能特点1、设备将真空抑制技术、流体控制技术和智能变频技术等多项先进技术进行优化融合，使供水设备与市政供水管网直接串联，实现稳压、节能、卫生、安全可靠、无负压、不用建水池或水箱。

2、清洁无污染：增压泵采用最新水力模型制造的轻型立式多级不锈钢管道泵，过流部件采用精铸或冲压焊接而成，表面经系列处理，符合饮用水卫生标准。

稳流设备采用食品卫生等级的不锈钢材质制造成封闭机构，系统不会进入粉尘及其他杂质。

无蓄水设施，有效的避免了藻类滋生，防止了水源二次污染。

用户使用的是符合国家卫生标准的自来水。

3、 节能效果显著。

全封闭结构运行，杜绝了渗漏等现象发生，无水池或水箱，节约了消毒冲洗用水。

设备直接与市政管道相连，可以充分利用市政水原有压力，查多少补多少，市政水压力满足要求时设备停止工作。

设备大部分时间再低频率下运行，耗电量较少，其综合节能可高达50%以上。

4、运行可靠。

设备严格按照企业内部及行业相关标准生产和检验，控制器件全部采用国际知名品牌。

有效降低了设备使用故障率。

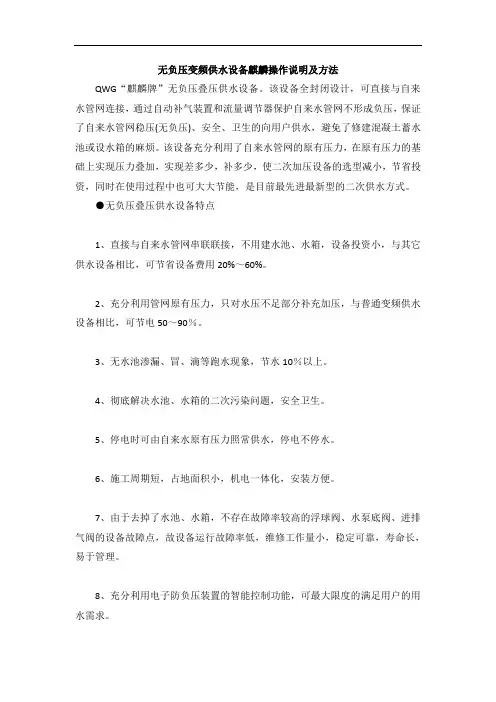

无负压变频供水设备麒麟操作说明及方法QWG“麒麟牌”无负压叠压供水设备。

该设备全封闭设计，可直接与自来水管网连接，通过自动补气装置和流量调节器保护自来水管网不形成负压，保证了自来水管网稳压(无负压)、安全、卫生的向用户供水，避免了修建混凝土蓄水池或设水箱的麻烦。

该设备充分利用了自来水管网的原有压力，在原有压力的基础上实现压力叠加，实现差多少，补多少，使二次加压设备的选型减小，节省投资，同时在使用过程中也可大大节能，是目前最先进最新型的二次供水方式。

●无负压叠压供水设备特点1、直接与自来水管网串联联接，不用建水池、水箱，设备投资小，与其它供水设备相比，可节省设备费用20%～60%。

2、充分利用管网原有压力，只对水压不足部分补充加压，与普通变频供水设备相比，可节电50～90％。

3、无水池渗漏、冒、滴等跑水现象，节水10％以上。

4、彻底解决水池、水箱的二次污染问题，安全卫生。

5、停电时可由自来水原有压力照常供水，停电不停水。

6、施工周期短，占地面积小，机电一体化，安装方便。

7、由于去掉了水池、水箱，不存在故障率较高的浮球阀、水泵底阀、进排气阀的设备故障点，故设备运行故障率低，维修工作量小，稳定可靠，寿命长，易于管理。

8、充分利用电子防负压装置的智能控制功能，可最大限度的满足用户的用水需求。

9、有过流、缺相、过压、欠压、缺水等多种保护功能，使用寿命长。

●无负压叠压供水设备技术参数与适用范围1.流量范围：0-600m3/h2.压力范围：0-2.5Mpa3.配备功率：≤132Kw4.压力调节精度：≤0.01Mpa5.环境温度：0-40℃6.相对湿度：≤90％(电控系统)7.电源：三相,380V(±10％)，50Hz±2Hz8.流量调节器容积：0.31m3-2.4m3。

节能型无负压供水设备
1、管网叠压供水设备多点监视的扩展功能：蓄水池水位监视、机械设备的故障监视等，一旦外部有故障发生，可使该泵或整个系统停止工作并报警。

2、无负压供水设备睡眠功能，高效节能：在用水低谷或夜间无人用水时，管网压力长期保持期望值，系统会停止水泵运行，一旦压力低于期望值，系统会自动唤醒水泵投入运行。

压力设定，操作简便：用户可用键盘或电位器（选择件）设定压力。

3、无负压供水设备控制精度高：变频器的内置PID调节器，实时监视压力实际值，随时调节水泵的投入数量和运行速度，从而自动跟踪用水量，并保持管网压力恒定，通过调节PI参数，控制精度可达0.01Mpa。

4、无负压供水设备可多台水泵循环软启动：装置可列1—？台水泵进行循环软启动控制，即减少了电机启动时对电网的冲击，又减少了水泵的启动磨损和设备的冲击能耗，延长了设备的电气和机械寿命。

5、定时换泵功能：为了保证各台水泵都能均匀地磨合，不发生锈蚀，延长供水设备的使用寿命，在PLC控制程序中可设定定时切换水泵工作时间。

6、无负压供水设备切换可在各台水泵之间循环进行。

7、实现供水系统智能化管理。

手动/自动功能，提高供水设备的可靠性：当自动控制设备出现故障时，可将设备切换到手动工作方式，使泵投入运行，保证正常连续供水。

8、再对自动控制设备进行检修。

无负压供水设备无负压主要功能说明1、无负压功能设备与市政管网直接连接，设备工作时对管网不产生任何负压影响，通过设备的微机控制系统及稳流补偿系统与真空抑制系统的有效工作，时刻自动监测自动调节和适应，实现预压对吸程的自动补偿，从而可以消除水泵运行时产生负压及吸程影响，绝对不会对市政管网及其周围用水户造成影响，也绝不会使管道中出现负压和随之而来的气囊、气阻、压力振荡、倒流及水锤等是危及管网安全或是产生隐患的重要因素。

2、现场手动/自动操作转换功能设备为用户提供了多路操作方式，设备控制面板具备手动和自动控制方式，由控制面板上的手动/自动转换开关来选择。

当选择自动操作，并将启动、停止转换开关扭至启动位置时，无须人为干预设备的运行，设备在微机的控制之下按照设定的程序全自动运行。

在试验或以外情况时以进行手动操作,用户可通过面板上的启动X#泵、停止X#泵按钮控制对应水泵的启动与停止（手动运行时压力不受限制，应注意观察实际出水压力与用户要求的差别，防止压力过高）。

此外，设备还可以扩展到集群控制、远控、监控等多路控制方式，有效保障设备正常运行。

3、有水开机/无水停机功能当市政管网水量不满足时，设备自动调整供水状况，改变设备运行曲线进行真空抑制和稳流补偿，使用水状况与进水状况符合，当补偿量达到最大时也即市政管网不能满足需要时，设备自动停机，防止因水源不足而造成设备的损坏。

当市政管网恢复正常状态时，设备自动开机。

4、自动恒压功能根据工程实际情况，可现场设定设备出水压力，控制系统运算速度快，时刻检测出水压力与设定压力相比较，自动调节，使出水压力非常恒定，恒定压力控制精度0.01Mpa。

设备可实现设备出水端压力采样、最不利用水点压力采样、供水管路中间任一点压力采样的恒压控制和分时段多恒压控制、变量变压控制等控制功能。

5、变频自动转换及定时交换功能当一台水泵全速运转仍然不能满足用水情况时，设备自动控制其他水泵投入运行，并使水泵始终处于高效运行状态；当一台水泵长时间运行时，设备可以自动调控到其它水泵工作，有效调控水泵运行时间，使每一台水泵的利用率趋于均等，避免因水泵利用率不平衡而造成水泵的损坏，从而大大延长设备的使用寿命。

长沙中崛智能箱式无负压供水设备使用要求
1、长沙中崛的供水设备使用前先检测手盘水泵转子，应无摩擦、卡滞现象；
2、用500V低压插表检测电机绝缘，应为0.5MΩ以上；
3、远传压力表插座1、2、3（黄、蓝、红）分别接端子1、2、3。

或用万用表测远传压力表的电阻值，电阻值最大的为1和2，另一根为3，与3电阻值小的为1，与3电阻值大的为2。

最好用万用表检测一下，否则接错线将烧坏表；
4、远传压力表应安装至用户管网上，出口止回阀后的总管上；
5、控制仪表及线路无损坏；
6、变频柜送电后，严禁先动变频器参数；
7、打开水泵排气阀，排除气体；
8、长沙中崛智能箱式无负压供水设备第一次启动或维护、维修后，起动时应打开进水阀，关闭出口阀门；检查系统各处是否有泻漏。

如有应将泻漏排除后再进行启动；
9、首先检查水泵在自动时水泵转向，如为反转则对调电源进线任意两相线线位；再转到手动起动每台泵，如为反转同样对调水泵电机线；
10、手动逐台启停水泵，检查水泵运转无异常现象；
11、无异常后将设备处于自动控制状态。

旗鱼泵业无负压单泵恒压智能供水设备说明书
一、功能说明
1、液晶面板显示工作状态。

2、开机时5秒钟显示客户公司名称、联系电话。

3、在面板上可以设定各项参数，操作设备。

4、通过液位传感器，控制补水电磁阀和排水电磁阀，完成液位控制。

通过压力传感器，控制 1-2 台水泵、泄压电磁阀，完成容器内压力控制。

5、设有手动、自动、远控3种工作方式。

6、制器设有故障信号输入、输出等多种信号供用户选择使用。

7、带有 485 通讯接口，采用 MODBUS 标准通讯协议，可实现远程通讯功能。

8、内设定时停机功能，需输入密码解除。

二、操作和面板图
1、面板设有设备运行指示灯。

2、液晶面板内同时显示液位控制、压力控制2种工作状态。

3、手动式：可以在面上直接操作“电磁阀”和“水泵”等设备开和关。

自动模式：可以按照设定参数值自动运行或远地控制设备开和关。

4、“参数”键：进入参数设定画面，通过四个方向键完成参数修改。

5、“设定”键：保存参数设定。

6、“退出”键：退出参数修改。

无负压变频供水设备的工作原理及说明图微机设定给水泵工作压力，既用户用水压力。

生活给水时，设备运行在低压变频状态，有变频器时刻监控管网压力，对反馈值和设定值进行运算和比较计算，若管网压力高于用户所需压力(设定压力)则自动减少输出频率，从而使泵的转速减少，出水量减少。

若管网压力低于用户所需压力(设定压力)则自动增加输出频率，从而是泵的转速增加，出水量增加，当一台泵运行满足不了用户需要时，其他各台泵自动投入，以保证用户的使用压力。

当自来水管网的压力升高到达与用户使用压力时候，变频器经过一段延时后便降低转速直到停机。

只有当压力降到某一设定压力值时，变频器才重新开始工作。

变频泵组的工作知识满足拥护的用水压力与管网压力之差。

大大节约了电能。

当流量调节器内压低于一个大气压时，安装在流量调节器顶的负压消除器自动打开，使气体进入流量调节器内，消除负压。

当流量调节器内压力升高时，又可以将多余的气体排除流量调节器外，使流量调节器内蓄满水，以备下次用水高峰期时使用。

当流量调节器内蓄满水后，安装在流量调节器顶的负压消除器自动关闭，防止溢流。

本资料由长沙中崛供水设备提供。
