一、实验目的1. 理解单片机定时器的原理及工作方式。
2. 掌握单片机定时器的编程方法，实现定时功能。
3. 学习使用定时器中断，处理定时器事件。
二、实验环境1. 硬件设备：MCS-51单片机实验板、示波器、电源等。
2. 软件环境：Keil C51、Proteus仿真软件。
三、实验原理1. 定时器概述定时器是单片机的一个重要组成部分，用于产生定时信号或测量时间。
MCS-51单片机内部有两个定时器，即定时器0和定时器1。
2. 定时器工作原理定时器通过内部计数器进行计数，当计数达到设定值时，产生一个定时中断，执行中断服务程序。
定时器的工作方式分为四种：方式0、方式1、方式2和方式3。
3. 定时器编程定时器编程主要包括以下几个步骤：（1）设置定时器工作模式：通过向定时器模式寄存器（TMOD）写入相应的值来设置定时器工作模式。
（2）设置定时器初值：通过向定时器寄存器（THx、TLx）写入相应的值来设置定时器初值。
（3）启动定时器：通过设置定时器控制寄存器（TCON）的相应位来启动定时器。
（4）编写定时器中断服务程序：当定时器溢出时，执行中断服务程序，实现相应的功能。
四、实验内容1. 实验一：定时器0定时50ms（1）硬件连接：将P1.0口连接到蜂鸣器。
（2）软件设计：- 设置定时器0工作在方式1，定时50ms。
- 开启定时器0中断。
- 编写定时器0中断服务程序，使蜂鸣器响50ms。
2. 实验二：定时器1计数脉冲（1）硬件连接：将P3.4口连接到信号发生器。
（2）软件设计：- 设置定时器1工作在方式2，计数P3.4口的脉冲信号。
- 开启定时器1中断。
- 编写定时器1中断服务程序，记录计数器计数值，并通过数码管显示。
3. 实验三：定时器0定时1s（1）硬件连接：将P1.0口连接到蜂鸣器。
（2）软件设计：- 设置定时器0工作在方式1，定时1s。
- 开启定时器0中断。
- 编写定时器0中断服务程序，使蜂鸣器响1s。
五、实验步骤1. 编写实验一程序，并使用Proteus进行仿真测试，验证程序功能。
一、实验目的1. 理解定时器的基本原理和工作方式。
2. 掌握定时器的配置和使用方法。
3. 通过编程实现定时器的定时功能。
4. 学习定时器中断的应用。
二、实验环境1. 实验设备：单片机实验板、电源、连接线等。
2. 实验软件：Keil uVision 4、IAR EWARM等C语言开发环境。
三、实验原理定时器是一种用于实现时间延迟的硬件模块，它能够在预定的时间内产生中断或完成特定的操作。
定时器通常由计数器、控制寄存器、时钟源等组成。
定时器的工作原理是利用时钟源产生的时钟信号对计数器进行计数，当计数器达到预设值时，触发中断或完成特定操作。
四、实验内容1. 定时器基本配置（1）设置定时器模式：根据实验需求，选择定时器的工作模式（如模式0、模式1等）。
（2）设置定时器时钟源：选择定时器时钟源（如系统时钟、外部时钟等）。
（3）设置定时器计数初值：根据实验需求，设置定时器计数初值。
2. 定时器定时功能实现（1）编写程序初始化定时器：配置定时器模式、时钟源、计数初值等。
（2）编写定时器中断服务程序：在中断服务程序中实现定时功能，如控制LED闪烁、读取传感器数据等。
3. 定时器中断应用（1）配置定时器中断：设置定时器中断优先级、中断使能等。
（2）编写定时器中断服务程序：在中断服务程序中实现所需功能，如采集数据、发送数据等。
五、实验步骤1. 编写程序初始化定时器：设置定时器模式、时钟源、计数初值等。
2. 编写定时器中断服务程序：实现定时功能，如控制LED闪烁。
3. 编写定时器中断配置程序：设置定时器中断优先级、中断使能等。
4. 编译、下载程序：将编写好的程序编译生成HEX文件，通过编程器下载到实验板上。
5. 运行实验：观察实验现象，如LED闪烁频率、数据采集等。
六、实验结果与分析1. 定时器定时功能实现实验结果显示，定时器能够按照设定的定时时间产生中断，中断服务程序能够正确执行。
例如，LED闪烁频率与定时时间一致。
定时器实验报告
一、实验目的
学习如何在单片机中使用定时器，进一步理解定时器的工作
原理和使用方法。
二、实验器材
单片机开发板、电脑、LED灯或蜂鸣器等外部设备。
三、实验原理
定时器是一种内部的计时设备，可以通过设置定时器的工作
方式、计时单位和计时周期来完成不同的定时任务。
单片机上通常会有一个或多个定时器模块，我们可以通过配置和操作这些定时器模块来实现各种计时、延时、定时触发等功能。
四、实验步骤
1. 初始化定时器：设置定时器工作方式、计时单位和计时周期。
2. 启动定时器：开始计时。
3. 监测定时器中断：定时器计时完成后会触发中断。
4. 处理定时器中断：在中断服务程序中进行相应的操作，如
控制LED灯闪烁、发出蜂鸣器声音等。
5. 关闭定时器：计时完成后关闭定时器。
五、实验结果和分析
在实验中，我们可以通过设置不同的计时器工作方式、计时
单位和计时周期来实现不同的定时效果。
例如，如果将定时器设置为周期性计时方式，计时单位为微秒，计时周期为1000，
那么定时器每隔1毫秒（1000微秒）就会触发一次中断，我
们可以在中断服务程序中控制LED灯或蜂鸣器进行响应操作。
六、实验心得
通过本次实验，我进一步了解了定时器的工作原理和使用方法。
定时器是单片机中常用的功能模块，可以实现各种时间相关的功能。
掌握了定时器的使用，有助于提高单片机系统的定时、延时、调度等能力，为后续的项目开发和应用打下良好的基础。
定时器实验的心得体会在学习电子技术的过程中，进行定时器实验是一项非常重要且有趣的实践活动。
通过这次实验，我不仅对定时器的工作原理有了更深入的理解，还提高了自己的动手能力和解决问题的能力。
实验开始前，我对定时器的概念仅仅停留在理论层面，知道它是一种能够按照设定的时间间隔产生定时信号的器件，但对于如何实际应用和调试却一无所知。
怀着既期待又紧张的心情，我走进了实验室。
实验所使用的器材包括电路板、定时器芯片、电阻、电容、示波器等。
看着这些陌生而又熟悉的器件，我心里暗暗给自己打气，一定要顺利完成实验。
首先，根据实验指导书，我开始连接电路。
这可不是一件简单的事情，每一根导线都要连接到正确的位置，否则整个电路就无法正常工作。
在连接的过程中，我小心翼翼，生怕出现差错。
然而，尽管我已经十分谨慎，还是出现了几次连接错误，导致电路短路或者无法工作。
每当遇到这种情况，我都会静下心来，仔细检查每一个连接点，找出问题所在并进行修正。
电路连接完成后，接下来就是对定时器进行参数设置。
通过调节电阻和电容的值，可以改变定时器的定时时间。
这需要我们对相关的计算公式有清晰的理解，并且能够根据实验要求准确计算出所需的电阻和电容值。
在这个过程中，我深刻体会到了理论知识与实际操作相结合的重要性。
如果只是死记硬背公式，而不懂得如何运用，那么在实验中就会遇到很多困难。
设置好参数后，我迫不及待地打开电源，想要看看定时器是否能够正常工作。
然而，结果却并不如我所愿，示波器上显示的波形并不是预期的定时信号。
这让我感到有些沮丧，但我并没有放弃。
我开始仔细检查电路连接和参数设置，一遍又一遍地核对，最终发现是一个电阻的阻值选错了。
更换了正确的电阻后，再次打开电源，示波器上终于显示出了完美的定时信号，那一刻，我心中充满了成就感。
在整个实验过程中，我遇到的最大困难就是对定时时间的精确控制。
由于电阻和电容的精度问题，实际的定时时间与理论计算值总是存在一定的偏差。
为了减小这种偏差，我尝试了多种不同的电阻和电容组合，并且不断地调整参数，经过多次尝试和改进，终于能够将定时时间控制在误差允许的范围内。
定时器的实验报告1. 实验目的本实验旨在通过使用定时器，了解定时器的基本原理和应用。
2. 实验原理定时器是一种重要的计时工具，其基本原理是通过一个稳定的时钟信号，计算经过的时间并进行相应的操作。
定时器通常由一个计数器和一个时钟源组成。
定时器的计数器可以根据预设的值不断自增，当计数器达到设定值时，就会触发相应的中断或输出信号。
时钟源为定时器提供稳定的时钟脉冲，可以通过外部晶振、振荡器等方式提供。
3. 实验材料•单片机开发板•电脑•USB 数据线4. 实验步骤步骤1：准备工作连接开发板和电脑，确保开发板正常工作，并具备编程的能力。
步骤2：编写代码使用编程软件打开官方提供的开发工具，创建一个新项目。
在代码文件中添加定时器相关的代码，设置计数器的初始值和触发中断的条件。
步骤3：编译和烧录编译代码，并将生成的目标文件烧录到开发板中。
确保烧录成功，无误后进行下一步。
步骤4：实验测试将开发板连接到示波器或其他外设，观察定时器中断或输出信号的波形和频率。
根据需要，可以调整定时器的计数器初始值、触发条件等参数，观察不同的实验结果。
5. 实验结果与分析经过实验测试，可以观察到定时器正常工作，并且在达到预设值时触发中断或输出信号。
根据预先设定的参数，可以得到不同的定时器工作效果。
通过观察波形和频率，可以验证定时器的准确性和稳定性。
6. 实验总结本实验通过使用定时器，掌握了定时器的基本原理和应用。
定时器在嵌入式系统和计时器等领域具有重要的作用。
掌握定时器的使用，可以为后续的实验和项目开发提供参考和基础。
在实验过程中，需要注意定时器参数的设置和调整，以达到预期的结果。
定时器的使用还需要考虑中断优先级、占用资源等相关因素，并根据实际需求进行适当的优化。
7. 参考资料•数据手册，XX单片机系列。
•XX单片机开发手册。
以上是关于定时器的实验报告的基本结构，根据实际情况和实验过程，可以进行合理的扩展和修改。
在实验报告中，需要包含相关材料、步骤、结果和分析，以便于他人理解和参考。

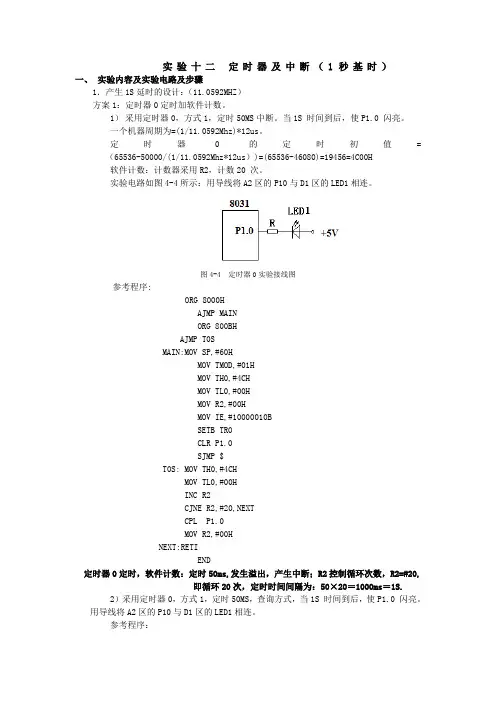

实验十二定时器及中断（1秒基时）一、实验内容及实验电路及步骤1．产生1S延时的设计：（11.0592MHZ）方案1：定时器0定时加软件计数。
1）采用定时器0，方式1，定时50MS中断。
当1S 时间到后，使P1.0 闪亮。
一个机器周期为=(1/11.0592Mhz)*12us。
定时器0的定时初值=（65536-50000/(1/11.0592Mhz*12us）)=(65536-46080)=19456=4C00H软件计数：计数器采用R2，计数20 次。
实验电路如图4-4所示：用导线将A2区的P10与D1区的LED1相连。
图4-4 定时器0实验接线图参考程序:ORG 8000HAJMP MAINORG 800BHAJMP T0SMAIN:MOV SP,#60HMOV TMOD,#01HMOV TH0,#4CHMOV TL0,#00HMOV R2,#00HMOV IE,#10000010BSETB TR0CLR P1.0SJMP $T0S: MOV TH0,#4CHMOV TL0,#00HINC R2CJNE R2,#20,NEXTCPL P1.0MOV R2,#00HNEXT:RETIEND定时器0定时，软件计数：定时50ms,发生溢出，产生中断；R2控制循环次数，R2=#20,即循环20次，定时时间间隔为：50×20＝1000ms＝1S.2）采用定时器0，方式1，定时50MS，查询方式，当1S 时间到后，使P1.0 闪亮。
用导线将A2区的P10与D1区的LED1相连。
参考程序：ORG 8000HAJMP MAINMAIN: MOV TMOD,#01H ;T/C0定时，方式1。
MOV TH0,#4CH ;T0 定时50MS。
MOV TL0,#00HMOV R2,#00H ;软件计数器初值SETB TR0LOOP：JBC TF0,T0SSJMP LOOPT0S: MOV TH0,#4CHMOV TL0,#00HINC R2CJNE R2,#20,NEXT ;1S使P1.0取反一次。
定时器实验报告定时器实验报告一、引言定时器是一种常见的电子元件，用于测量和控制时间。
在现代科技发展的背景下，定时器被广泛应用于各个领域，如家电、通信设备、工业自动化等。
本实验旨在通过搭建定时器电路并观察其工作原理，深入理解定时器的功能和应用。
二、实验目的1. 理解定时器的基本原理；2. 掌握定时器的搭建方法；3. 研究定时器在不同电路中的应用。
三、实验材料和仪器1. 555定时器芯片；2. 电源电路；3. 电阻、电容等元器件；4. 示波器；5. 多用途实验平台。
四、实验步骤1. 搭建基本的555定时器电路，连接电源电路和示波器；2. 调节电源电压，观察示波器上的波形变化；3. 更改电阻和电容的数值，观察波形的变化；4. 探究不同电路中定时器的应用，如脉冲发生器、频率分频器等。
五、实验结果与分析在实验过程中，我们搭建了基本的555定时器电路，并通过调节电源电压和改变电阻、电容的数值来观察波形的变化。
实验结果显示，当电容的数值较大时，输出波形的周期也相应增加；而当电阻的数值较大时，输出波形的频率则减小。
这表明定时器的工作时间与电容和电阻的数值密切相关。
此外，我们还探究了定时器在不同电路中的应用。
以脉冲发生器为例，通过调节电阻和电容的数值，我们可以控制脉冲的频率和占空比，实现不同的脉冲信号输出。
而在频率分频器电路中，我们可以利用定时器的特性将输入信号的频率进行分频，实现频率的倍频或分频。
六、实验总结通过本次实验，我们深入了解了定时器的工作原理和应用。
定时器作为一种常见的电子元件，在现代科技中扮演着重要的角色。
通过调节电容和电阻的数值，我们可以控制定时器的工作时间，实现不同的时间间隔和频率输出。
在实际应用中，定时器被广泛运用于各个领域，如定时开关、计时器、脉冲发生器等。
在今后的学习和实践中，我们将进一步探索定时器的应用领域，并深入研究其更复杂的工作原理。
通过不断学习和实践，我们将能够更好地应用定时器，为现代科技的发展做出更大的贡献。
引言概述：正文内容：1.定时器的基本原理和工作模式：1.1定时器的定义和分类；1.2定时器的内部结构和主要部件；1.3定时器的工作原理和工作模式。
2.定时器的输入和输出特性：2.1定时器的输入信号类型和特征；2.2定时器的输出信号类型和特征；2.3定时器的输入输出电平和电流要求。
3.定时器的应用范围和功能：3.1定时器在数字电路设计中的应用；3.2定时器在模拟电路设计中的应用；3.3定时器在控制系统中的应用。
4.定时器的性能评估和优化方法：4.1定时器的准确性和稳定性评估方法；4.2定时器的响应速度和精度评估方法；4.3定时器的功耗和效率评估方法；4.4定时器的优化方法和技巧。
5.定时器在现代电子技术中的发展趋势：5.1定时器的集成化发展；5.2定时器的多功能化发展；5.3定时器的低功耗和高效率发展；5.4定时器的微型化和高密度集成发展。
总结：通过对定时器实验的探究和分析，我们深入了解了定时器的基本原理、工作模式、输入输出特性、应用范围、性能评估方法以及发展趋势。
定时器作为一种常见的电子元器件，在数字电路设计、模拟电路设计以及控制系统中起着重要的作用。
随着现代电子技术的发展，定时器将逐渐向集成化、多功能化、低功耗和高效率的方向发展。
在今后的电子技术应用中，定时器将继续产生重要的影响和作用。
通过本文的详细阐述，读者能够全面了解定时器的工作原理、输入输出特性、应用范围、性能评估方法以及发展趋势。
这对于学习电子技术的相关专业人士、电子工程师以及电子设备制造商来说，具有重要的参考价值。
引言：定时器是一种常见的电子设备，用于测量和控制时间。
定时器在日常生活中有着广泛的应用，比如在厨房中用于计时烹饪过程，在实验室中用于管理实验时间，甚至在电子设备中用于实现各种功能。
本实验报告旨在介绍定时器的基本原理和应用，探讨不同类型的定时器的工作原理和使用方法，并分析定时器的优缺点及其在实际应用中的局限性。
概述：定时器是一种能够按照设定的时间来产生输出信号的设备。
定时器的应用实验报告定时器的应用实验报告一、引言定时器是一种常见的电子元件，广泛应用于各种电子设备中。
本实验旨在通过实际操作，探究定时器在不同领域的应用，并了解其工作原理和特性。
二、材料与方法1. 实验材料：- Arduino开发板- 数字多用途电路板- 电阻、电容等元器件- 连接线2. 实验方法：- 搭建电路连接定时器和其他元器件- 编写Arduino代码，控制定时器的功能- 运行实验，观察实验结果并记录数据- 分析实验数据，总结定时器的应用特点三、实验过程与结果1. 实验一：闪烁LED灯搭建电路，将一个LED灯连接到定时器的输出引脚上。
编写代码，使定时器以一定频率输出高低电平，从而实现LED灯的闪烁效果。
运行实验，LED灯按照设定的频率闪烁，实验成功。
2. 实验二：蜂鸣器发声将蜂鸣器连接到定时器的输出引脚上。
编写代码，使定时器以一定频率输出高低电平，从而控制蜂鸣器的发声频率。
运行实验，蜂鸣器按照设定的频率发声，实验成功。
3. 实验三：控制电机转动将电机连接到定时器的输出引脚上。
编写代码，使定时器以一定频率输出高低电平，从而控制电机的转动速度。
运行实验，电机按照设定的频率转动，实验成功。
四、实验结果分析通过以上实验，我们可以得出以下结论：1. 定时器可以通过编程控制，实现不同频率的信号输出。
2. 定时器广泛应用于LED灯、蜂鸣器和电机等设备中，用于产生特定的时间间隔或频率。
3. 定时器的频率控制精度较高，可以满足多种应用需求。
4. 定时器的应用范围广泛，不仅仅局限于电子设备，还可以应用于工业自动化、通信等领域。
五、实验总结通过本次实验，我们深入了解了定时器的应用特点和工作原理。
定时器作为一种常见的电子元件，具有广泛的应用前景。
在今后的学习和工作中，我们可以利用定时器实现更多的创意和应用。
六、参考文献[1] Arduino官方网站[2] 电子技术实验教程以上是本次定时器的应用实验报告，通过实际操作和分析，我们对定时器的应用特点有了更深入的了解。
定时器指令实验报告定时器指令实验报告一、引言定时器指令是计算机科学中常用的一种指令类型，用于实现时间控制和计时功能。
在本次实验中，我们将学习并掌握定时器指令的使用方法，并通过实验验证其正确性和有效性。
二、实验目的1. 理解定时器指令的原理和功能。
2. 学习定时器指令的编程方法。
3. 掌握定时器指令在实际应用中的使用。
三、实验器材和方法1. 实验器材：计算机、编程软件。
2. 实验方法：通过编写程序，使用定时器指令进行计时和时间控制。
四、实验过程1. 初始化定时器：在程序开始时，需要对定时器进行初始化设置。
通过设定计时周期和工作模式等参数，确保定时器能够按照预定的时间间隔工作。
2. 编写定时器指令程序：根据实际需求，编写程序，使用定时器指令实现计时和时间控制功能。
例如，可以编写一个简单的程序，通过定时器指令实现每隔一秒钟在屏幕上显示一次当前时间。
3. 运行程序并观察结果：将编写好的程序在计算机上运行，并观察定时器指令的效果。
确保程序能够按照预期的时间间隔进行计时和时间显示。
五、实验结果与分析经过实验，我们成功使用定时器指令实现了计时和时间控制的功能。
每隔一秒钟，程序会在屏幕上显示一次当前时间，实现了时间的自动更新和显示。
这在实际应用中非常有用，比如在科学实验中需要精确计时，或者在工业自动化控制中需要按照一定时间间隔进行操作等。
六、实验总结通过本次实验，我们深入了解了定时器指令的原理和功能，并学会了如何使用定时器指令进行时间控制和计时。
定时器指令在计算机科学和工程技术中具有广泛的应用，可以用于实现各种时间相关的功能。
掌握定时器指令的使用方法对于我们提高编程能力和解决实际问题具有重要意义。
七、存在的问题与改进方向在本次实验中，我们成功实现了定时器指令的功能，但仍存在一些问题。
首先，定时器指令的精度可能受到计算机硬件和操作系统等因素的影响，需要进行更精确的测试和调整。
其次，定时器指令的编程方法可能较为复杂，需要更深入地学习和理解。
定时器实验报告引言定时器是现代电子设备中常见的一种功能模块，它可以提供精确的时间计量和控制。
本实验旨在通过对定时器的使用和调试，深入了解定时器的工作原理和应用。
一、实验目的本次实验的主要目的有三点：1. 了解定时器的基本原理和功能；2. 学会使用定时器进行时间计量和控制；3. 掌握定时器在电子设备中的应用。
二、实验装置和器材1. 单片机开发板；2. 电源；3. 连接线。
三、实验原理定时器是一种基于震荡电路和计数器的电子模块，通过内部的晶振或外接的时钟信号驱动，能够按照设置的时间间隔产生特定的脉冲或控制信号。
四、实验操作步骤1. 将开发板上的定时器模块与电源和单片机连接好；2. 在代码中设置定时器的工作模式和计数器初值；3. 运行程序，观察定时器是否正常工作；4. 尝试调整定时器的工作参数和配置，观察其对输出信号的影响。
五、实验结果与分析在本次实验中，经过不断的尝试和调试，我们成功实现了以下几个功能：1. 使用定时器生成1秒的周期信号，并控制LED灯的闪烁。
通过观察LED灯的亮灭状态，我们可以直观地判断定时器的工作是否正常。
2. 设定定时器的计数器初值为10，并在每次触发计数器溢出时输出一个特定的脉冲信号。
通过示波器测量输出信号的时间间隔，我们可以验证定时器的精度和稳定性。
3. 调整定时器的工作参数，如工作模式、计数器分频倍数等，观察对输出信号的影响。
我们发现不同的参数设置会导致输出信号的频率、占空比等发生变化，进一步验证了定时器的灵活性和可调性。
六、实验总结通过本次实验，我们对定时器的基本原理和使用方法有了更深入的了解。
定时器作为一种常用的电子模块，广泛应用于各种电子设备中，如计时器、时钟、PWM信号发生器等。
掌握定时器的使用技巧，可以为我们在电子设备的设计与开发中提供有力的支持。
实验中我们发现，定时器的性能主要受到两个因素的影响，即晶振或时钟信号的精度和定时器的配置参数。
在实际应用中，我们需要根据具体需求选择合适的硬件和适当的软件设置，以保证定时器的稳定性和精确性。
定时器实验原理
定时器实验原理是利用定时器电路来实现时间的测量和控制。
定时器电路是一种可以产生固定时间间隔脉冲信号的电子电路。
定时器实验通常使用集成电路，其中最常用的是555定时器。
555定时器是一种多功能集成电路，包含有多种工作模式可供
选择，其中之一就是定时器模式。
在定时器实验中，通过调整电路中的电阻和电容值，可以设定定时器输出脉冲的时间间隔。
当电路通电时，电容开始充电，当电容电压达到一定阈值时，定时器输出一个脉冲信号，并将电容放电，重新开始充电。
这样周期性地产生脉冲信号，实现了时间的测量和控制。
定时器实验可以用于各种电子电路中，比如电子钟、定时器闹钟、定时开关等。
它们通过测量和控制时间间隔，实现了预定的时间功能。
定时器实验的原理简单易懂，但在实际应用中需要注意电路的稳定性和精确性。
此外，定时器实验还需要合理选择电容和电阻的数值来满足实际需求，同时还需考虑电流和电压等参数的限制。
总的来说，定时器实验原理就是利用定时器电路产生固定时间间隔的脉冲信号，通过调整电路元件的数值和工作模式，实现时间的测量和控制。
定时器的实验报告定时器的实验报告引言：定时器是现代电子设备中常见的一个功能模块，它能够精确计时并产生特定的时间间隔信号。
在本次实验中，我们将探索定时器的工作原理和应用。
一、实验目的：1. 了解定时器的基本原理和工作方式；2. 学习如何设置定时器的计时周期；3. 掌握定时器在电子电路中的应用。
二、实验器材：1. Arduino开发板；2. 杜邦线；3. LED灯。
三、实验过程：1. 连接电路：将Arduino开发板的数字引脚13与LED的正极相连，将LED的负极与GND相连；2. 编写代码：使用Arduino IDE编写以下代码：```void setup() {pinMode(13, OUTPUT); // 设置引脚13为输出模式}void loop() {digitalWrite(13, HIGH); // 将引脚13的电平设置为高delay(1000); // 延时1秒digitalWrite(13, LOW); // 将引脚13的电平设置为低delay(1000); // 延时1秒}```3. 上传代码：将编写好的代码上传到Arduino开发板；4. 实验观察：观察LED灯的亮灭情况。
四、实验原理：定时器是一种能够按照设定的时间间隔产生脉冲信号的电子元件。
在本实验中，我们使用了Arduino开发板的定时器功能来控制LED灯的亮灭。
Arduino开发板内置了一个定时器，我们可以通过编写代码来设置定时器的计时周期。
在本次实验中，我们将引脚13设置为输出模式，并通过代码控制该引脚的电平高低。
通过使用delay()函数，我们可以设置引脚13的电平保持高电平1秒，然后保持低电平1秒，以此循环实现LED灯的闪烁效果。
五、实验结果：在实验过程中，我们观察到LED灯每隔1秒钟亮灭一次，呈现出明显的闪烁效果。
这证明我们成功地利用定时器实现了LED灯的定时控制。
六、实验应用：定时器在电子电路中有着广泛的应用。
定时器实验实验报告一、实验目的1、了解定时器的工作原理和四种工作方式的使用方法2、学习定时器的相关应用（产生信号、计数等）二、实验原理1、定时器的结构和原理上图是定时器T0、T1的结构，振荡器经过12分频后作为定时器的时钟脉冲，T 为外部计数脉冲输入端，通过开关K1选择。
反相器，或门，与门共同构成启/停控制信号。
TH和TL为加1计数器，TF为中断标志。
每接收到一个脉冲，加1计数器自动加1，当计数器中的数被加为0时产生溢出标志，TF将被置1。
计数器工作方式的选择和功能的实现需要配置相应的寄存器TMOD和TCON2、定时器的工作方式方式0：13位定时/计数器方式1：16位定时/计数器方式2：8位重复定时/计数器方式3：8位定时/计数器，仅T0三、实验内容1、通过查询定时器状态，在P1.0产生近似10kHz的方波2、利用计数器测量信号发生器产生的不同频率的方波周期，并在寄存器中显示结果。
四、电原理图本实验无需接线五、实验流程图六、实验代码1、ORG 0000HLJMP MAINORG 0100HMAIN:SETB P1.0 ;给P1.0一个初始状态MOV TMOD,#01H ;T0工作于定时方式1MOV TH0,#0FFHMOV TL0,#0D2HSETB TR0BACK:JBC TF0,BACK1 ;定时时间到，跳转SJMP BACK ;定时时间未到，继续查询BACK1:MOV TH0,#0FFHMOV TL0,#0D2H;重新设置定时器CPL P1.0;反转P1.0SJMP BACKEND2、RUTL EQU 70HRUTH EQU 71HCONT EQU 72HORG 0000HLJMP MAINORG 0100HMAIN:MOV TMOD,#15H;T0工作于计数方式1，T1工作于定时方式1 MOV TH0,#00HMOV TL0,#00H;T0计数清零MOV TH1,#4CHMOV TL1,#00H;定时46080个脉冲（50ms）MOV CONT,#14H;中断20次SETB TR0;启动T0计数SETB TR1;启动T1计时BACK1:JNB TF1,BACK1CLR TF1;计数器溢出标志清0MOV TH1,#4CHMOV TL1,#00H;重新定时50msDEC CONT;中断次数减1MOV A,CONTJNZ BACK1CLR TR0;完成20次中断，停止计数MOV RUTH,TH0MOV RUTL,TL0;存结果SJMP $END七、实验记录八、实验分析1、实验所用单片机的时钟频率为11.0592MHz，机器周期为11.0592/12=921.6kHz。
定时器应用实验报告定时器应用实验报告引言：定时器是一种广泛应用于各个领域的电子设备，它能够精确地测量时间间隔，并在特定时间点触发相应的操作。
本文将介绍定时器的原理和应用，并通过实验验证其功能和性能。
一、定时器的原理定时器是一种基于时钟信号的计时器件，它通常由一个计数器和一个控制逻辑组成。
计数器用于记录时钟信号的脉冲数量，而控制逻辑则根据设定的时间参数来判断何时触发相应的操作。
二、定时器的应用领域1. 工业自动化：在工业生产过程中，定时器被广泛应用于控制设备的启停、周期性操作以及时间计量等方面。
例如，定时器可以用于控制机器的定时开关，以实现自动化的生产线。
2. 电子设备：在电子设备中，定时器常常用于实现延时操作、定时测量和时序控制等功能。
例如，手机中的闹钟功能、照相机中的自动对焦功能以及微波炉中的定时加热功能等，都离不开定时器的应用。
3. 科学实验：在科学实验中，定时器被用于控制实验的时间间隔和触发实验的操作。
例如，生物实验中的药物注射、物理实验中的数据采集以及化学实验中的反应时间测量等，都需要借助定时器来实现。
三、定时器实验设计为了验证定时器的功能和性能，我们设计了以下实验：实验一：延时触发LED灯材料：- Arduino开发板- LED灯- 面包板- 连接线步骤：1. 将Arduino开发板连接到电脑，并打开Arduino IDE软件。
2. 将LED灯的正极连接到Arduino开发板的数字引脚13，负极连接到地。
3. 在Arduino IDE软件中编写以下代码：```void setup() {pinMode(13, OUTPUT);}void loop() {digitalWrite(13, HIGH);delay(1000);digitalWrite(13, LOW);delay(1000);}```4. 将编写好的代码上传到Arduino开发板中。
5. 观察LED灯的闪烁情况，每隔1秒钟亮灭一次。
硬件实验十二定时器实验
一、实验要求
用CPU内部定时器中断方式计时,实现每一秒钟输出状态发生一次反转.
二、实验目的
1、学习8031内部计数器的使用和编程方法。
2、进一步掌握中断处理程序的编程方法。
三、实验电路及连线
四、实验说明
1、关于内部计数器的编程主要是定时常数的设置和有关控制寄存器的设置。
内部计
数器在单片机中主要有定时器和计数器两个功能。
本实验使用的是定时器。
2、定时器有关的寄存器有工作方式寄存器TMOD和控制寄存器TCON。
TMOD用于设置
定时器/计数器的工作方式0-3，并确定用于定时还是用于计数。
TCON 主要功能是为定时器在溢出时设定标志位，并控制定时器的运行或停止等。
3、内部计数器用作定时器时，是对机器周期计数。
每个机器周期的长度是12个振
荡器周期。
因为实验系统的晶振是6MHZ，本程序工作于方式2,即8位自动重装方式定时器, 定时器100us中断一次, 所以定时常数的设置可按以下方法计算：
机器周期=12÷6MHZ=2uS
（256-定时常数）×2uS=100us
定时常数=206. 然后对100us中断次数计数10000次,就是1秒钟.
4、在例程的中断服务程序中，因为中断定时常数的设置对中断程序的运行起到关键
作用，所以在置数前要先关对应的中断，置数完之后再打开相应的中断。
5、对于80C196，与定时器有关的寄存器为IOC1.2和INT-MASK。
IOC1.2为定时器1
溢出中断允许/禁止位。
INT-MASK的第0位为定时器溢出屏蔽位。
6、对于80C196，在设置中断定时常数时，要注意先设置窗口寄存器WSR，设置完常
数后，再恢复原WSR值。
五、实验框图
定时1s:
ORG 0000H LJMP MAIN ORG 000BH LJMP IT0P
ORG 1000H MAIN:
MOV SP,#60H MOV R1,#32H MOV R2,#28H MOV TMOD,#02H MOV TH0,#06H MOV TL0,#06H SETB TR0
SETB ET0
SETB EA
HERE:
SJMP HERE
IT0P:
DJNZ R1,LOOP
MOV R1,#32H
DJNZ R2,LOOP
CLR EA
PUSH PSW
PUSH Acc
SETB EA
CPL P1.0
CLR EA
POP Acc
POP PSW
SETB EA
LOOP:
RETI
遇到的问题及解决方法
1.问题：定时器工作在方式一
解决方法：工作在方式一不能自动重新装载定时器，需要用软件来从新设置初值。
改正后使用方式二，可以实现自动从新装载定时器。
2.问题：定时一秒误差比较大
解决方法：可以尽量使定时器循环的次数减少，如将每次定时器计时100us（计数50次T0初值为0CEH,循环10000次)改为每次计时500us（计数250次T0初值为06H循环2000次)。
