天然花岗石荒料标准

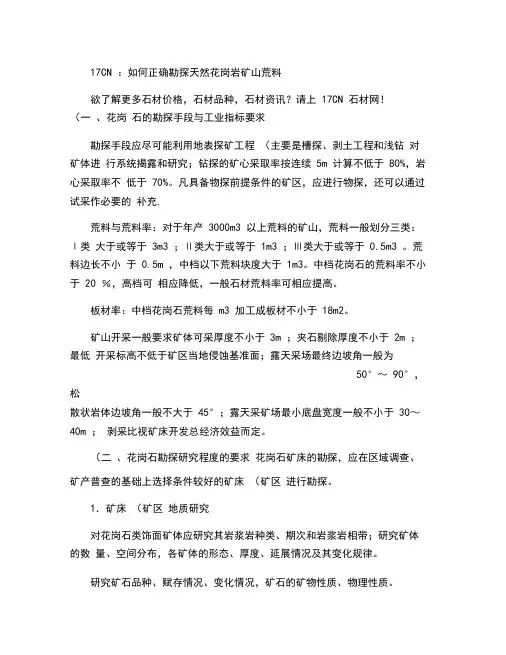

17CN ：如何正确勘探天然花岗岩矿山荒料欲了解更多石材价格，石材品种，石材资讯？请上17CN 石材网！（一、花岗石的勘探手段与工业指标要求勘探手段应尽可能利用地表探矿工程（主要是槽探、剥土工程和浅钻对矿体进行系统揭露和研究；钻探的矿心采取率按连续5m 计算不低于80%，岩心采取率不低于70%。

凡具备物探前提条件的矿区，应进行物探，还可以通过试采作必要的补充.荒料与荒料率：对于年产3000m3 以上荒料的矿山，荒料一般划分三类：Ⅰ类大于或等于3m3 ；Ⅱ类大于或等于1m3 ；Ⅲ类大于或等于0.5m3 。

荒料边长不小于0.5m ，中档以下荒料块度大于1m3。

中档花岗石的荒料率不小于20 ％，高档可相应降低，一般石材荒料率可相应提高。

板材率：中档花岗石荒料每m3 加工成板材不小于18m2。

矿山开采一般要求矿体可采厚度不小于3m ；夹石剔除厚度不小于2m ；最低开采标高不低于矿区当地侵蚀基准面；露天采场最终边坡角一般为50°～90°，松散状岩体边坡角一般不大于45°；露天采矿场最小底盘宽度一般不小于30～40m ；剥采比视矿床开发总经济效益而定。

（二、花岗石勘探研究程度的要求花岗石矿床的勘探，应在区域调查、矿产普查的基础上选择条件较好的矿床（矿区进行勘探。

1．矿床（矿区地质研究对花岗石类饰面矿体应研究其岩浆岩种类、期次和岩浆岩相带；研究矿体的数量、空间分布，各矿体的形态、厚度、延展情况及其变化规律。

研究矿石品种、赋存情况、变化情况，矿石的矿物性质、物理性质。

研究矿体中的夹石、节理裂隙、析离体、残留体、色斑色线等对荒料块度，荒料率的影响。

研究并控制矿区内影响和破坏矿体的各种不利因素。

花岗石矿床地质研究程度应与所探求的储量级别相一致。

2．矿石加工技术性能研究应测试研究的技术性能，一般包括矿石在锯、磨、抛光、切等方面的技术性能及光泽度、板材率。

3．矿山开采技术条件研究应研究矿区水文条件、工程地质条件、地震地质、共生伴生矿产的综合勘探、综合评价。

天然石材的质量标准与检测方法天然石材的质量标准与检测方法外观质量天然花岗石建筑板材和天然大理石建筑板材在实际装饰效果上最易出现的问题是色差问题，俗语中的色差在石材标准中被称为色调花纹是否调和，属于外观质量指标中的一项。

外观质量还包括外观缺陷，指缺棱、缺角、裂纹、色斑、色线、坑窝，大理石板材还有翘曲、凹陷、污点等外观缺陷。

在天然花岗石和大理石建筑板材标准中外观质量指标规定，同一批板材的色调花纹应基本调和，优等品中不允许有外观缺陷。

缺陷的检测方法为，将被检板材平放在地面上，距板材１．５米处明显可见的缺陷视为有缺陷；距板材１．５米处不明显，但在１米处可见的缺陷视为无明显缺陷；距板材１米处看不见的缺陷视为无缺陷。

由于天然石材的色差问题普遍存在，因此用户在选定石材品种后最好要选好协议板，大批量定货时更要如此。

协议板尽量要大一些，要充分显示该品种的色调花纹.镜面光泽度光泽度对于镜面板材是一个非常重要的指标。

光泽度指饰面板材表面对可见光的反射程度。

在石材标准中，光泽度被称为镜面光泽度。

现行天然花岗石板材标准规定，镜面板材的正面应具有镜面光泽，能清晰地反映出景物。

镜面板材的镜面光泽度值应不低于７５光泽单位，或按供需双方协议样板执行。

标准规定的光泽度最低值是一个基本值，大部分花岗石板材的光泽度值在８０～９０光泽单位时，才具有良好的镜面光泽。

因此，用户可以根据自己不同的要求，在购货合同中注明光泽度应达到的值，或按协议板的光泽度值作为标准。

新修订的天然花岗石板材国家标准中，已将光泽度最低值从７５光泽单位提高到了８０光泽单位。

现行的天然大理石板材标准中对光泽度值进行了等级划分，而且相同等级的最低光泽度值也因化学主成分的不同而不同。

优等品的最低光泽度值按化学主成分不同而分成３类，分别为９０、８０、６０光泽单位。

该标准值的确定是充分考虑到化学主成分对抛光工艺的影响，并结合大量的试验确立的。

目前市场上的大理石板材以进口大理石为主，而且基本上是以大毛光板的形式进入市场，再根据不同的要求切成各种工程板。

天然花岗石检验标准及方法集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）天然花岗石检验标准及方法天然花岗石属于贵重材料，考虑到其对装饰质量的影响巨大，检查是非破坏性的，验收时应一块一块的检查，即全数检查，符合设计要求的就通过，否则就不能通过。

一、检验工具钢直尺长度为1000mm，精度为1mm钢卷尺钢平角尺二级精度塞尺二级精度二、检验项目1．规格尺寸的公差检验用钢直尺或钢卷尺沿对边垂直测量，读出最大的正负值，即为长度和宽度公差数，厚度用钢直尺沿四边各测一点，取其最大公差数。

2．平度检验将钢板平尺靠于板材被测面的对角线或两对边，尺面与被测平面间的大空隙,用塞尺插入读出数值，精确至0.1mm。

3．角度检测当板材宽度≥400mm时，将钢制平角尺短边与板材短边紧靠，塞尺片塞入长边的空隙，其读数为板材的角度偏差；当板材宽度<400mm时，将钢制平角工边与板材的角度偏差，读数精确至0.1mm。

4．棱角缺陷检验用增尺贴靠有缺陷的棱角，使其与板材表面平行，再用钢直尺或钢卷尺量其长、宽度。

5．剁斧坑窝的检验将平尺贴靠有坑窝的剁面，用钢直尺或钢卷尺量其坑窝的最大长、宽、深度。

6．色斑、色线、裂纹和划痕的检验色斑、色线、裂纹和划痕是否明显，应在距板1.5m处目测。

色斑用钢直尺或钢卷尺测量其最大长度和宽度，色线和裂纹用钢直尺或钢卷尺测其最大长度和宽度，裂纹顺延方向应距板边60mm以上。

7．色调检查将一批量（或单一工程部位）产品拼摆，检验人员距1.5m处目测。

8．粘结修补检验将已粘补好的板材放于1.5m处，经平视或侧视检验。

三、技术要求（根据JC205-85）1．规格公差3．角度偏差距形成正方形板的角度允许偏差按下表规定板材正面与不磨光面侧面的夹角不应大于90度。

4．棱角缺陷相邻两个磨光面的棱角和机刨、剁斧板材明棱必须完整无缺。

棱角缺陷允许范围按下表规定5．剁斧板材剁面的坑窝按下表规定 6.色斑、色线、裂纹和划痕的规定颜色相近的色线、色斑不计。

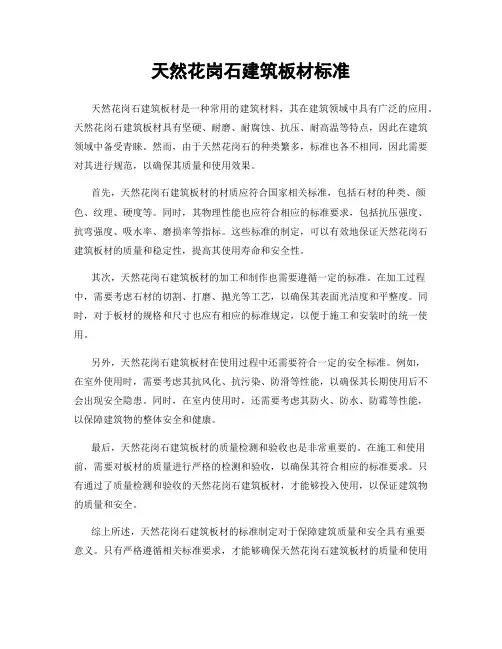

天然花岗石建筑板材标准天然花岗石建筑板材是一种常用的建筑材料，其在建筑领域中具有广泛的应用。

天然花岗石建筑板材具有坚硬、耐磨、耐腐蚀、抗压、耐高温等特点，因此在建筑领域中备受青睐。

然而，由于天然花岗石的种类繁多，标准也各不相同，因此需要对其进行规范，以确保其质量和使用效果。

首先，天然花岗石建筑板材的材质应符合国家相关标准，包括石材的种类、颜色、纹理、硬度等。

同时，其物理性能也应符合相应的标准要求，包括抗压强度、抗弯强度、吸水率、磨损率等指标。

这些标准的制定，可以有效地保证天然花岗石建筑板材的质量和稳定性，提高其使用寿命和安全性。

其次，天然花岗石建筑板材的加工和制作也需要遵循一定的标准。

在加工过程中，需要考虑石材的切割、打磨、抛光等工艺，以确保其表面光洁度和平整度。

同时，对于板材的规格和尺寸也应有相应的标准规定，以便于施工和安装时的统一使用。

另外，天然花岗石建筑板材在使用过程中还需要符合一定的安全标准。

例如，在室外使用时，需要考虑其抗风化、抗污染、防滑等性能，以确保其长期使用后不会出现安全隐患。

同时，在室内使用时，还需要考虑其防火、防水、防霉等性能，以保障建筑物的整体安全和健康。

最后，天然花岗石建筑板材的质量检测和验收也是非常重要的。

在施工和使用前，需要对板材的质量进行严格的检测和验收，以确保其符合相应的标准要求。

只有通过了质量检测和验收的天然花岗石建筑板材，才能够投入使用，以保证建筑物的质量和安全。

综上所述，天然花岗石建筑板材的标准制定对于保障建筑质量和安全具有重要意义。

只有严格遵循相关标准要求，才能够确保天然花岗石建筑板材的质量和使用效果。

因此，建议在相关部门和行业组织的指导下，加强对天然花岗石建筑板材标准的制定和执行，以推动行业的健康发展和建筑质量的提升。

天然花岗岩规范标准最新天然花岗岩作为一种广泛使用的建筑材料，其规范标准对于确保产品质量和安全性至关重要。

以下是天然花岗岩规范标准的一些关键点：开头：天然花岗岩以其独特的纹理、色彩和耐久性，在建筑和装饰领域中备受青睐。

随着技术的发展和市场需求的变化，天然花岗岩的规范标准也在不断更新，以满足更高的质量和环保要求。

材料选择：1. 材料来源：应选择无污染、质地均匀的天然花岗岩。

2. 颜色和纹理：根据设计要求选择颜色和纹理，确保材料的一致性。

物理性能：1. 抗压强度：天然花岗岩的抗压强度应符合国家或行业标准。

2. 抗折强度：应满足施工和使用过程中的抗折要求。

3. 吸水率：严格控制吸水率，以保证材料的耐久性。

化学性能：1. 耐酸碱性：天然花岗岩应具有良好的耐酸碱性，以适应不同的环境条件。

2. 放射性：必须符合国家关于建筑材料放射性的相关规定，确保人体健康。

加工精度：1. 尺寸偏差：严格控制板材的尺寸偏差，确保施工的精确性。

2. 表面处理：包括磨光、抛光、火烧等，应根据使用环境和设计要求选择合适的表面处理方式。

安装规范：1. 施工前准备：确保基面平整、干燥，符合安装要求。

2. 安装方法：根据材料特性和工程需求，选择合适的安装方法，如干挂、湿贴等。

质量检验：1. 外观检验：检查板材是否有裂纹、缺损等缺陷。

2. 尺寸检验：确保板材尺寸符合设计要求。

3. 性能测试：进行抗压、抗折、吸水率等性能测试，以确保材料性能达标。

环保要求：1. 材料生产过程中应符合环保标准，减少对环境的影响。

2. 使用过程中应避免产生有害物质，保障使用者的健康。

结尾：随着建筑行业对材料性能和环保要求的提高，天然花岗岩的规范标准也在不断完善。

遵守这些规范不仅能保证工程质量，还能提升材料的市场竞争力，满足可持续发展的需求。

花岗岩技术要求
对花岗岩的工业技术要求因用途的不同而有不同的侧重。

1.对天然花岗岩荒料的主要要求：
建材行业标准(JC-204-92)对天然花岗岩荒料的主要要求如下：
荒料必须具有直角平行六面体的形状。

荒料的大面应与岩石的节理面或花纹走向平行。

荒料的规格尺寸要求长度大于或等于140cm，宽度大于或等于60cm，高度大于或等于60cm。

外观质量要求同一批荒料的色调、花纹、颗粒结构应基本一致。

荒料的缺角、缺棱、裂纹、色线、色斑的质量要求应符合表 4.24.6的规定。

物理性能要求：密度不小于2.50g/cm3；吸水率不大于1.0%；干燥压缩强度不小于60.0MPa；弯曲强度不小于8.0MPa。

2．对耐酸、耐碱花岗岩的质量要求：
(1)耐酸花岗岩的质量要求主要化学成分要求：SiO2>70%～75%，含量越高耐酸性能越好；Al2O3>13%～15%；Fe2O3<0.5%；CaO<0.8%；MgO<0.4%；耐酸度大于97.5%。

硬。

热阻率(经过10～40次热变化后的抗压强度)大于16.2MPa，熔点1610℃，膨胀系数小于8×10-3，吸水率小于1.5%。

(2)耐碱花岗岩的质量要求要求CaO、MgO含量高，含量越高耐碱性越好，有些耐酸石材SiO2含量高，但孔隙率小，亦可作为耐碱石材使用。

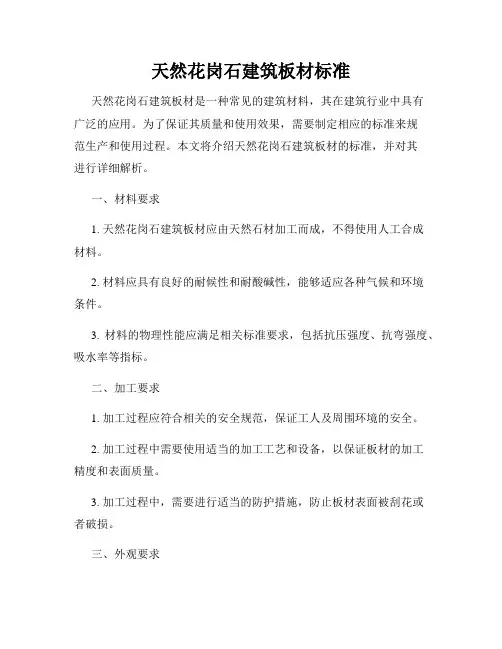

天然花岗石建筑板材标准天然花岗石建筑板材是一种常见的建筑材料，其在建筑行业中具有广泛的应用。

为了保证其质量和使用效果，需要制定相应的标准来规范生产和使用过程。

本文将介绍天然花岗石建筑板材的标准，并对其进行详细解析。

一、材料要求1. 天然花岗石建筑板材应由天然石材加工而成，不得使用人工合成材料。

2. 材料应具有良好的耐候性和耐酸碱性，能够适应各种气候和环境条件。

3. 材料的物理性能应满足相关标准要求，包括抗压强度、抗弯强度、吸水率等指标。

二、加工要求1. 加工过程应符合相关的安全规范，保证工人及周围环境的安全。

2. 加工过程中需要使用适当的加工工艺和设备，以保证板材的加工精度和表面质量。

3. 加工过程中，需要进行适当的防护措施，防止板材表面被刮花或者破损。

三、外观要求1. 天然花岗石建筑板材应具有均匀一致的颜色和纹理，不允许出现色差或者明显的斑点。

2. 板材表面应平整光滑，不得有明显的划痕、凹凸或者破损。

3. 板材边缘应整齐平直，不得有毛边、裂缝或者缺角。

四、尺寸要求1. 板材的厚度应符合设计要求，并且具有适当的厚度公差。

2. 板材的长宽尺寸应符合设计要求，并且具有适当的尺寸公差。

3. 板材边缘的直角度应符合相关标准，不允许出现过大或者过小的偏差。

五、安装要求1. 在进行安装前，应对建筑结构进行检查，确保其能够承受花岗石板材的重量和荷载。

2. 安装过程中，应采用专业的安装方法和工具，确保板材能够稳固地固定在建筑结构上。

3. 安装后需要进行检查和验收，确保板材安装质量和使用效果符合要求。

综上所述，天然花岗石建筑板材的标准是为了保证其质量和使用效果而制定的。

这些标准涵盖了材料要求、加工要求、外观要求、尺寸要求和安装要求等方面。

只有严格按照这些标准进行生产、加工和使用，才能保证天然花岗石建筑板材的品质和可靠性。

建筑行业应加强对标准的宣传和执行，提高天然花岗石建筑板材的质量和市场竞争力。

花岗石荒料标准
花岗石荒料是指由天然花岗岩石材开采得到的，具有一定规格尺寸的块状石料，一般用于建筑装饰、雕刻、景观等领域。

以下是一些常见的花岗石荒料标准：
1. 尺寸标准：通常情况下，花岗石荒料的长度、宽度、厚度等尺寸应该符合相关的国家标准或行业标准。

2. 外观质量标准：花岗石荒料的外观质量应该符合相关的国家标准或行业标准，如表面平整、无裂纹、无明显色斑等。

3. 物理性能标准：花岗石荒料的物理性能应该符合相关的国家标准或行业标准，如抗压强度、抗弯强度、硬度等。

4. 化学性能标准：花岗石荒料的化学性能应该符合相关的国家标准或行业标准，如耐酸性、耐碱性、放射性等。

需要注意的是，不同的国家和地区可能会有不同的花岗石荒料标准，具体标准应该根据当地的实际情况来确定。

天然石材的质量标准与检测方法天然石材的质量标准与检测方法外观质量天然花岗石建筑板材和天然大理石建筑板材在实际装饰效果上最易出现的问题是色差问题，俗语中的色差在石材标准中被称为色调花纹是否调和，属于外观质量指标中的一项。

外观质量还包括外观缺陷，指缺棱、缺角、裂纹、色斑、色线、坑窝，大理石板材还有翘曲、凹陷、污点等外观缺陷。

在天然花岗石和大理石建筑板材标准中外观质量指标规定，同一批板材的色调花纹应基本调和，优等品中不允许有外观缺陷。

缺陷的检测方法为，将被检板材平放在地面上，距板材１．５米处明显可见的缺陷视为有缺陷；距板材１．５米处不明显，但在１米处可见的缺陷视为无明显缺陷；距板材１米处看不见的缺陷视为无缺陷。

由于天然石材的色差问题普遍存在，因此用户在选定石材品种后最好要选好协议板，大批量定货时更要如此。

协议板尽量要大一些，要充分显示该品种的色调花纹.镜面光泽度光泽度对于镜面板材是一个非常重要的指标。

光泽度指饰面板材表面对可见光的反射程度。

在石材标准中，光泽度被称为镜面光泽度。

现行天然花岗石板材标准规定，镜面板材的正面应具有镜面光泽，能清晰地反映出景物。

镜面板材的镜面光泽度值应不低于７５光泽单位，或按供需双方协议样板执行。

标准规定的光泽度最低值是一个基本值，大部分花岗石板材的光泽度值在８０～９０光泽单位时，才具有良好的镜面光泽。

因此，用户可以根据自己不同的要求，在购货合同中注明光泽度应达到的值，或按协议板的光泽度值作为标准。

新修订的天然花岗石板材国家标准中，已将光泽度最低值从７５光泽单位提高到了８０光泽单位。

现行的天然大理石板材标准中对光泽度值进行了等级划分，而且相同等级的最低光泽度值也因化学主成分的不同而不同。

优等品的最低光泽度值按化学主成分不同而分成３类，分别为９０、８０、６０光泽单位。

该标准值的确定是充分考虑到化学主成分对抛光工艺的影响，并结合大量的试验确立的。

目前市场上的大理石板材以进口大理石为主，而且基本上是以大毛光板的形式进入市场，再根据不同的要求切成各种工程板。

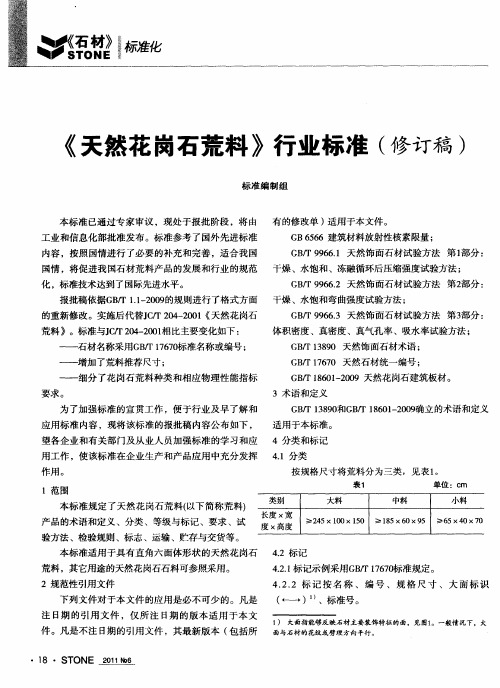

《天然花岗石荒料》（全国建材行业标准）（报批稿）1 范围本标准规定了天然花岗石荒料(以下简称荒料)产品的术语和定义、分类、等级与标记、要求、试验方法、检验规则、标忠、运输、贮存与交货等。

本标准适用于具有直角六面体形状的天然花岗石荒料．其它用途的天然花岗石石料可参照采用。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件．其最新版本适用本标准。

GB 6566建筑材料放射性核素限量GB/T、9966.l 天然饰面石材试验方法第1部分：干燥、水饱和、冻融循环后压缩强度试验方法GB/T 9966.2 天然饰面石材试验方法第2部分：干燥、水饱和弯曲强度试验方法GB/T 9966.3 天然饰面石材试验方法第3部分：体积密度、真密度、真气孔率、吸水率试验方法GB/T 13890 天然饰面石材术语GB/T 17670 天然石材统一编号GB/T18601-XXXX天然花岗石建筑板材3 术语和定义GB/T 13890和GB/T l8601－XXXX确立的术语和定义适用于本标准。

4 分类和标记4．1 分类按照规格尺寸将荒料分为三类,见表1。

表2单位：cm4．2 标记4．2．1 标记示例采用GB/T 17670标准规定。

4．2．2 标记按名称、编号、规格尺寸、等级、大面标识(←→)1)、标准号。

标记示例：石岛红G3786．规格尺寸为250cm×75cm×130cm的一等品荒料示例如下：名称：石岛红花岗石荒料标记：G3786 250×75×130I←→JC／T204-××××5 要求5．1 一般要求5．1.1 各部位名称见图１。

5．1.2 荒料的最小规格尺寸应符合表2的规定。

1.1本技术规范书适用于“上大压小”2×600MW级超超临界机组工程的化学区域花岗岩防腐工程。

本规范书包括工业废水处理系统所有废水池（含池顶）、酸碱储存区域、废水处理车间及加药间、锅炉补给水酸碱计量间、锅炉补给水排水沟、再生水深度处理系统药品储存区域等区域的墙裙、地面、设备基础、排水沟、废水池壁部分的花岗岩防腐工程的技术要求。

3.1总的要求3.1.1对天然花岗岩荒料的主要要求：3.1.1.1荒料原产地为浙江洞头县，必须具有直角平行六面体的形状。

荒料的大面应与岩石的节理面或花纹走向平行。

3.1.1.2荒料的规格尺寸要求长度大于或等于140cm，宽度大于或等于60cm，高度大于或等于60cm。

3.1.1.3外观质量要求同一批荒料的色调、花纹、颗粒结构应基本一致，颜色为大门红。

荒料的缺角、缺棱、裂纹、色线、色斑的质量要求应符合JC/T204-2011《天然花岗石荒料》的相关规定。

3.1.1.4组织均匀，不得有裂纹或不耐酸的夹层，无明显水限道，无穿孔、无裂。

3.1.1.5物理性能要求：密度不小于2.50g/cm3；吸水率不大于0.5%；干燥压缩强度不小于60.0MPa；弯曲强度不小于8.0MPa，莫氏硬度6～7，热稳定性在25℃～150℃未见裂纹。

3.1.2对耐酸、耐碱花岗岩的质量要求：3.1.2.1耐酸花岗岩的质量要求主要化学成分要求：SiO2>72%；Al2O3>13%；Fe2O3<0.5%；CaO<0.8%；MgO<0.4%；耐酸率大于98%；耐碱率大于98%。

硬热阻率(经过10～40次热变化后的抗压强度)大于16.2MPa，熔点1610℃，膨胀系数小于8×10-3。

3.1.3对胶结材料的质量要求：3.1.3.1环氧胶泥的粘结强度不小于50kg/km2。

3.1.3.2环氧胶泥吸水率不大于0.1%，收缩率不大于0.09%，容重在 1.6～1.7kg/cm2。

《天然花岗石荒料》标准修订调研报告
《天然花岗石荒料》标准起草小组
【期刊名称】《石材》
【年(卷),期】2001(001)005
【摘要】@@一、前言 rn JC/204— 92《天然花岗石荒料》自 1987年制订以来，一直未进行修改，其主要内容已不能适应当前形式的需要，为使本次修订后的标准真正起到行业指导作用，与国际惯例接轨，提高我国矿产资源利用率，标准起草小组进行了广泛的调研工作，以保证标准的科学性，先进性，合理性。

rn 【总页数】3页(P36-38)
【作者】《天然花岗石荒料》标准起草小组
【作者单位】无
【正文语种】中文
【中图分类】TU5
【相关文献】
1.《天然花岗石荒料》行业标准(修订稿) [J], 标准编制组
2.《天然花岗石荒料》 (全国建材行业标准) [J],
3.《天然花岗石荒料》行业标准征求意见稿 [J],
4.《天然花岗石建筑板材》标准修订调研报告 [J], 《天然花岗石建筑板材》标准起草小组
5.《天然大理石荒料》标准修订调研报告 [J], 《天然大理石荒料》标准起草小组
因版权原因，仅展示原文概要，查看原文内容请购买。

天然花岗岩荒料标准本标准规定了花岗石荒料（以下简称荒料）的产品分类、技术要求、试验规则、标志、运输、贮存等。

本标准适用于花岗石矿体开采出来的用于加工建筑饰面材料的荒料及其他建筑用料。

2.2 按荒料的尺寸允许极差、平面度允许极限公差、角度允许极限公差与外观质量分为一等品（B）、合格品（C）两个等级。

2.3命名与标记2.3.1荒料命名顺序：荒料产地地名、色调花纹特征名称、采矿点编号、花岗石（G）。

2.3.2荒料标记顺序：命名、规格尺寸、等级、标准号。

3.技术要求3.1荒料必须具有直角平行六面体的形状。

荒料的大面应与岩石的节理面或花纹走向平行。

物理性能：3.1.1体积密度不小于2.50g/cm立方厘米。

3.1.2吸水率不大于1.0%。

3.1.3干燥压缩强度不小于60.0MPa。

3.1.4弯曲强度不小于8.0MPa。

4.1尺寸极差 用刻度值为1mm的钢卷尺测量荒料长、宽、高方向的最大尺寸和最小尺寸。

分别用最大尺寸和最小尺寸的差值来表示长度、宽度、高度的尺寸极差。

读数准确至1cm。

4.2平面度 将直线度公差为0.1mm 、长度1m 的钢平尺放在被检平面上，用钢卷尺量尺面与平面的最大间隙。

用各面中最大的测量值来表示荒料的平面度极限公差。

读数准确至1cm.。

4.3角度 用内角垂直度公差为0.13mm，内角边长45mm*40mm的90°钢角尺测量荒料相邻面的夹角。

取荒料较平整的一个面为基准面，将角尺一边紧靠基准面，用钢卷尺测量角尺另一边与被测各面间的夹角间隙。

当被检角大于90°时，测量点在角尺根部；与被检角小于90°时，测量点在距根部40cm处。

以各夹角中最大的测量值来表示荒料的角度极限公差。

读数准确至1cm。

4.4外观质量4.4.1色调、花纹、颗料结构：目测检验。

4.4.2缺角、缺棱、用钢卷尺测量缺角、缺棱处的长宽的长度、宽度和深度。

4.4.3裂纹用目测、水浇法（观察水渗透情况）或锤击法，用金属锤打击，必要时将荒料支空听其声音）确定裂纹是否存在。
