第八章六氟化硫绝缘气体案例

六氟化硫气体的绝缘及在设备绝缘中的应用1. 引言在电力设备中，绝缘是至关重要的。

良好的绝缘性能可以确保电力设备的正常运行，并保护人员和设备免受电击和故障的影响。

六氟化硫（SF6）是一种广泛应用于电力设备绝缘中的气体，其优异的绝缘性能使其成为重要的绝缘介质。

本文将介绍六氟化硫气体的绝缘性能以及其在设备绝缘中的应用。

2. 六氟化硫气体的绝缘性能六氟化硫气体具有以下出色的绝缘性能：2.1 高介电强度六氟化硫气体具有很高的介电强度，能够有效承受高电压的作用而不发生击穿现象。

这使得它成为绝缘系统中理想的介质。

2.2 高电弧灭弧速度六氟化硫气体对电弧具有很高的灭弧速度，能够迅速灭除由电设备中产生的电弧，防止电弧扩散和设备故障。

2.3 高热稳定性六氟化硫气体在高温下具有良好的稳定性，不易分解或燃烧，能够承受高温条件下的应力。

2.4 低化学活性六氟化硫气体在常温下具有较低的化学反应性，不易与其他物质发生反应，能够确保绝缘系统的稳定性和可靠性。

3. 六氟化硫气体在设备绝缘中的应用由于六氟化硫气体独特的绝缘性能，它被广泛用于各种电力设备的绝缘中。

3.1 高压开关设备六氟化硫气体常用于高压开关设备的绝缘介质。

它可以有效地承受高压电流，并能够迅速灭弧，防止电弧扩散和设备损坏。

3.2 变电站设备在变电站中，六氟化硫气体常用于绝缘开关设备和电流互感器的绝缘介质。

它能够提供可靠的绝缘性能，并确保变电站的正常运行。

3.3 输电线路设备在高压输电线路设备中，六氟化硫气体被用作绝缘介质，用于保护电线和电缆的绝缘系统。

3.4 各种电力设备除了以上应用，六氟化硫气体还被广泛用于其他各种电力设备的绝缘中，如发电机、变压器等。

它具有良好的绝缘性能和热稳定性，能够确保电力设备的长期稳定运行。

4. 六氟化硫气体的安全性和环保性六氟化硫气体在使用过程中需要注意其安全性和环保性。

4.1 安全性六氟化硫气体是一种高压气体，具有一定的危险性。

在使用和存储过程中，必须遵循相关的安全操作规程，确保人员和设备的安全。

六氟化硫气体概述六氟化硫（SF6）是一种无色、无味、无毒的气体，具有很高的电气绝缘性能和热稳定性。

它广泛应用于高压电气设备、电力传输和配电系统中，用于消弧和绝缘的作用。

六氟化硫还具有较高的密度和化学稳定性，使其成为一种理想的绝缘气体。

本文将介绍六氟化硫气体的成分、物理性质、应用领域，并对其环境问题进行探讨。

成分六氟化硫气体的化学式为SF6，由硫原子和六个氟原子组成。

其分子结构稳定，化学活性较低。

由于氟原子的电负性较高，六氟化硫具有很高的电气绝缘性能。

物理性质以下是六氟化硫气体的主要物理性质：•密度：6.16 g/L•沸点：-63.8 ℃•熔点：-50.8 ℃•分子量：146.06 g/mol•熔化热：14.7 kJ/mol•气化热：49.6 kJ/mol•蒸气压：160 kPa（20 ℃）由于六氟化硫气体的密度较大，它具有比空气更强的压力和抑制氧气进入电力设备中的能力。

应用领域六氟化硫气体在电力行业有广泛的应用。

以下是它的主要应用领域：高压电气设备六氟化硫气体广泛应用于高压开关设备、断路器和绝缘子中。

它具有很高的绝缘能力，可有效防止电弧产生和电气设备的短路。

六氟化硫气体还可以减小设备的尺寸和重量，提高设备的可靠性和安全性。

电力传输和配电系统为了确保电力传输和配电系统的稳定性和安全性，六氟化硫气体被用作电弧消弧剂和绝缘介质。

在高压输电线路中，六氟化硫气体可有效消除电器设备之间的电弧，并减少电力系统的故障。

金属熔炼六氟化硫气体在金属冶炼过程中起到重要的作用。

它可用作铝、镁和钙等金属的熔炼剂，并能帮助产生纯净的金属产品。

环境问题尽管六氟化硫气体具有优异的电绝缘性能和化学稳定性，但它也存在一些环境问题需要关注。

首先，六氟化硫是一种强效的温室气体，具有很高的全球变暖潜势。

它的大气停留时间长达3000年，能够在大气中积聚并引发全球气候变化。

其次，六氟化硫气体可对大气臭氧层产生破坏。

它的分解产物中的氟化物离子可损害臭氧层，进而对地球的紫外线屏障产生不利影响。

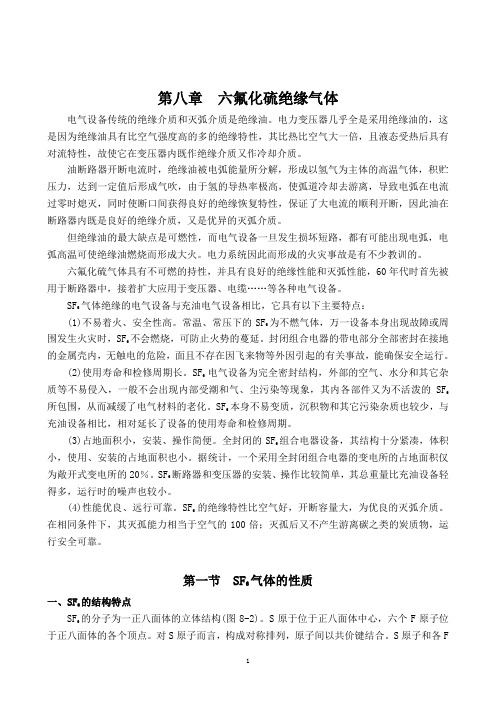

第八章六氟化硫绝缘气体电气设备传统的绝缘介质和灭弧介质是绝缘油。

电力变压器几乎全是采用绝缘油的，这是因为绝缘油具有比空气强度高的多的绝缘特性，其比热比空气大一倍，且液态受热后具有对流特性，故使它在变压器内既作绝缘介质又作冷却介质。

油断路器开断电流时，绝缘油被电弧能量所分解，形成以氢气为主体的高温气体，积贮压力，达到一定值后形成气吹，由于氢的导热率极高，使弧道冷却去游离，导致电弧在电流过零时熄灭，同时使断口间获得良好的绝缘恢复特性，保证了大电流的顺利开断，因此油在断路器内既是良好的绝缘介质，又是优异的灭弧介质。

但绝缘油的最大缺点是可燃性，而电气设备一旦发生损坏短路，都有可能出现电弧，电弧高温可使绝缘油燃烧而形成大火。

电力系统因此而形成的火灾事故是有不少教训的。

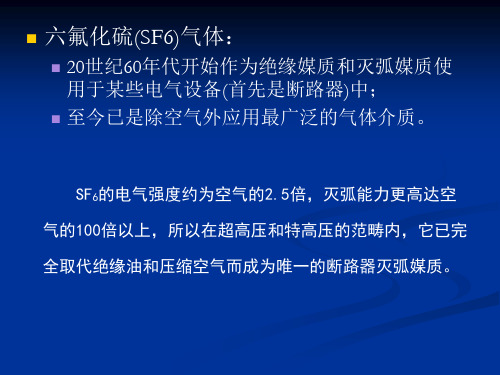

六氟化硫气体具有不可燃的持性，并具有良好的绝缘性能和灭弧性能，60年代时首先被用于断路器中，接着扩大应用于变压器、电缆……等各种电气设备。

SF6气体绝缘的电气设备与充油电气设备相比，它具有以下主要特点：(1)不易着火、安全性高。

常温、常压下的SF6为不燃气体，万一设备本身出现故障或周围发生火灾时，SF6不会燃烧，可防止火势的蔓延。

封闭组合电器的带电部分全部密封在接地的金属壳内，无触电的危险，面且不存在因飞来物等外因引起的有关事故，能确保安全运行。

(2)使用寿命和检修周期长。

SF6电气设备为完全密封结构，外部的空气、水分和其它杂质等不易侵入，一般不会出现内部受潮和气、尘污染等现象，其内各部件又为不活泼的SF6所包围，从而减缓了电气材料的老化。

SF6本身不易变质，沉积物和其它污染杂质也较少，与充油设备相比，相对延长了设备的使用寿命和检修周期。

(3)占地面积小，安装、操作简便。

全封闭的SF6组合电器设备，其结构十分紧凑，体积小，使用、安装的占地面积也小。

据统计，一个采用全封闭组合电器的变电所的占地面积仅为敞开式变电所的20％。

SF6断路器和变压器的安装、操作比较简单，其总重量比充油设备轻得多，运行时的噪声也较小。

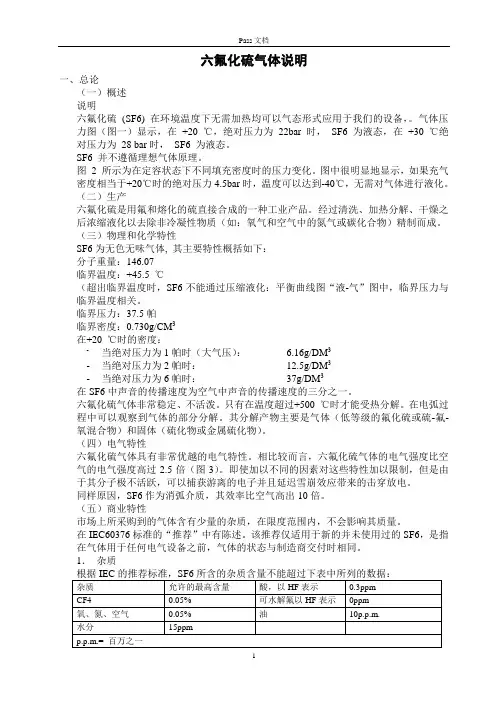

六氟化硫气体说明一、总论（一）概述说明六氟化硫(SF6) 在环境温度下无需加热均可以气态形式应用于我们的设备，。

气体压力图（图一）显示，在+20 ℃，绝对压力为22bar时，SF6 为液态，在+30 ℃绝对压力为28 bar时，SF6 为液态。

SF6 并不遵循理想气体原理。

图 2 所示为在定容状态下不同填充密度时的压力变化。

图中很明显地显示，如果充气密度相当于+20℃时的绝对压力4.5bar时，温度可以达到-40℃，无需对气体进行液化。

（二）生产六氟化硫是用氟和熔化的硫直接合成的一种工业产品。

经过清洗、加热分解、干燥之后浓缩液化以去除非冷凝性物质（如：氧气和空气中的氮气或碳化合物）精制而成。

（三）物理和化学特性SF6为无色无味气体, 其主要特性概括如下：分子重量：146.07临界温度：+45.5 ℃（超出临界温度时，SF6不能通过压缩液化：平衡曲线图“液-气”图中，临界压力与临界温度相关。

临界压力：37.5帕临界密度：0.730g/CM3在+20 ℃时的密度：-当绝对压力为1帕时（大气压）： 6.16g/DM3-当绝对压力为2帕时：12.5g/DM3-当绝对压力为6帕时：37g/DM3在SF6中声音的传播速度为空气中声音的传播速度的三分之一。

六氟化硫气体非常稳定、不活泼。

只有在温度超过+500 ℃时才能受热分解。

在电弧过程中可以观察到气体的部分分解。

其分解产物主要是气体（低等级的氟化硫或硫-氟-氧混合物）和固体（硫化物或金属硫化物）。

（四）电气特性六氟化硫气体具有非常优越的电气特性。

相比较而言，六氟化硫气体的电气强度比空气的电气强度高过2.5倍（图3）。

即使加以不同的因素对这些特性加以限制，但是由于其分子极不活跃，可以捕获游离的电子并且延迟雪崩效应带来的击穿放电。

同样原因，SF6作为消弧介质，其效率比空气高出10倍。

（五）商业特性市场上所采购到的气体含有少量的杂质，在限度范围内，不会影响其质量。

六氟化硫气体的绝缘特性以及在设备绝缘中的应用简介六氟化硫（SF6）是一种无色、无臭、无味的气体，在电工领域中具有优良的绝缘特性。

由于其较高的绝缘能力和化学稳定性，SF6广泛应用于各种高压电力设备的绝缘中。

六氟化硫气体的绝缘特性SF6气体的绝缘特性主要表现在以下几个方面：高绝缘强度SF6气体具有很高的击穿电场强度，能够承受较高的电压而不发生电晕放电或击穿，因此可以作为优良的绝缘介质使用。

其绝缘强度远高于空气和其他常见的绝缘介质。

低介质损耗相比于其他绝缘气体，SF6气体的介质损耗非常低。

这意味着在高电压设备中使用SF6作为绝缘介质，能够减少能量损耗，并提高设备的效率。

良好的热稳定性在高温和低温条件下，SF6气体的绝缘性能保持稳定。

这使得SF6气体在各种环境中都能可靠地发挥绝缘作用，无论是在极寒的北极地区，还是在高温的炎热气候中。

抗化学腐蚀能力强由于SF6是一种惰性气体，在大多数常见的化学物质中都不会发生化学反应，因此它具有较强的抗化学腐蚀能力。

这使得SF6气体可以在各种恶劣的环境条件下使用，例如在潮湿、腐蚀性气体存在的地方。

SF6在设备绝缘中的应用由于六氟化硫气体的优良绝缘特性，它在很多高压电力设备的绝缘中得到了广泛的应用。

以下是一些常见的SF6在设备绝缘中的应用：SF6绝缘开关设备SF6绝缘开关设备被广泛应用于电力系统中的配电设备和变电站。

SF6绝缘开关设备由于其绝缘特性好、耐电弧性能优异等特点，能够有效地隔离和控制电力系统的电路，保证系统的安全运行。

SF6绝缘断路器SF6绝缘断路器是一种重要的高压开关设备，通常用于电力系统中的高压线路和变电站中。

SF6绝缘断路器具有良好的弧光灭弧特性，能够可靠地切断和负荷电流，以保护电力设备和人员的安全。

SF6绝缘电缆SF6气体也可以作为电缆绝缘介质的填充物使用。

SF6绝缘电缆具有较高的绝缘强度和较低的介质损耗，能够在高压条件下传输电能，并保证电能传输的可靠性和安全性。

六氟化硫气体及防范示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月六氟化硫气体及防范示范文本使用指引：此解决方案资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。

1 前言SF6气体是一种无色、无臭、无毒、不可燃、防火性能十分优越的气体。

由于它具有优越的绝缘与灭弧性能，多年来在断路器、电缆、电容器、GIS、GIT等输变电设备领域得到了广泛的应用。

SF6断路器（开关）外型优美，电气性能良好，体积较小，无需另设消防设备，所以应用越来越广泛。

但是，由于SF6气体的物理和化学性质，水分、杂质含量及在电弧作用下的部分产物可能会对环境和工作人员产生危害，因此，电业安全工作规程对SF6电气设备的操作作了详细规定。

2 六氟化硫气体在电弧作用下的主要产物及危害SF6是无毒的气体，它对生物的危害同氮气相类似。

其原因是由于它的密度大约是空气的5倍，生物在SF6环境中会因缺氧呼吸窒息而发生危险。

但就其中所涉及的毒素主要是因生产和弃灌过程中的杂质和水分，或在电弧放电时形成的分解物，主要是低氟化物，如：SF2，S2F2，S2F10，SF8和HF等，这些分解的氟化物都有程度不同的毒性。

2.1氟化氢：具有强烈刺激性气味的气体，易融于水，即氢氟酸，酸性极强，具有强腐蚀性，可以溶解玻璃；对皮肤、黏膜有强刺激作用，可烧伤呼吸道，可引起肺水肿，肺部炎症。

六氟化硫读数全文共四篇示例，供读者参考第一篇示例：六氟化硫是一种无机化合物，化学式为SF6，是一种无色、无臭、无味的气体。

在自然界中，六氟化硫不常见，但在一些特定的工业生产过程中会被释放出来。

由于六氟化硫具有臭味清淡、相对较为稳定、不易燃烧等特点，因此在一些特定领域被广泛应用。

一般来说，六氟化硫主要用于电力输电和绝缘设备中，作为绝缘介质使用。

它具有优异的电气绝缘性能，可以有效地阻止电流通过绝缘体，从而保证电力设备的正常运转。

在高压电力系统中，六氟化硫被广泛用作绝缘气体。

六氟化硫还被用作硫化镁的催化剂，用于生产一些高端化学品。

它还可以用于微电子工业中，作为半导体制造过程中的气体保护剂和半导体光刻设备中的光刻气体。

尽管六氟化硫在一些领域中具有广泛的应用，但其在环境中的排放会对大气层造成破坏。

六氟化硫具有极高的全球变暖潜势，是一种强效的温室气体，能够在大气中停留长达3000多年。

由于其排放量较少，使得六氟化硫作为温室气体的排放总量并不高，但其温室效应却非常强烈。

有效控制六氟化硫的排放至关重要。

为了监测和控制六氟化硫的排放，需要进行六氟化硫读数的测量。

六氟化硫读数是指使用特定的仪器和方法，对六氟化硫气体的浓度进行监测和记录。

测量六氟化硫的读数可以帮助我们了解其在环境中的浓度水平，及时调整生产过程，有效减少对大气的损害。

一般来说，六氟化硫读数可以通过气体检测仪器来进行。

这种仪器可以精确地测量六氟化硫气体的浓度，并将数据传输到数据记录设备上。

通过对这些数据的分析和比对，可以得出准确的六氟化硫浓度读数，为环境管理和控制提供参考依据。

为了确保六氟化硫读数的准确性，还需要定期校准检测仪器。

校准检测仪器可以保证其测量结果的准确性和可靠性，从而有效地监测和控制六氟化硫的排放。

在进行六氟化硫读数测量的过程中，还要注意实施严格的安全措施，避免因气体泄漏引发事故。

六氟化硫读数是一项重要的环境监测工作，可以帮助我们及时了解六氟化硫在环境中的浓度水平，有效控制其排放，并减少对大气层的伤害。
