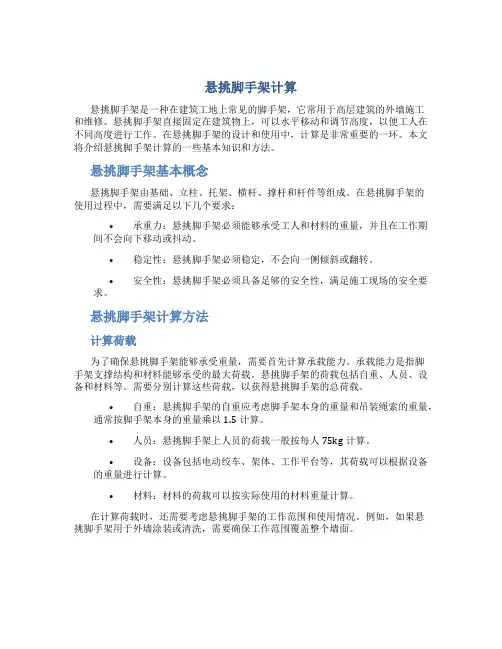

悬挑脚手架计算悬挑脚手架是一种在建筑工地上常见的脚手架，它常用于高层建筑的外墙施工和维修。
悬挑脚手架直接固定在建筑物上，可以水平移动和调节高度，以便工人在不同高度进行工作。
在悬挑脚手架的设计和使用中，计算是非常重要的一环。
本文将介绍悬挑脚手架计算的一些基本知识和方法。
悬挑脚手架基本概念悬挑脚手架由基础、立柱、托架、横杆、撑杆和杆件等组成。
在悬挑脚手架的使用过程中，需要满足以下几个要求：•承重力：悬挑脚手架必须能够承受工人和材料的重量，并且在工作期间不会向下移动或抖动。
•稳定性：悬挑脚手架必须稳定，不会向一侧倾斜或翻转。
•安全性：悬挑脚手架必须具备足够的安全性，满足施工现场的安全要求。
悬挑脚手架计算方法计算荷载为了确保悬挑脚手架能够承受重量，需要首先计算承载能力。
承载能力是指脚手架支撑结构和材料能够承受的最大荷载。
悬挑脚手架的荷载包括自重、人员、设备和材料等。
需要分别计算这些荷载，以获得悬挑脚手架的总荷载。
•自重：悬挑脚手架的自重应考虑脚手架本身的重量和吊装绳索的重量，通常按脚手架本身的重量乘以1.5计算。
•人员：悬挑脚手架上人员的荷载一般按每人75kg计算。
•设备：设备包括电动绞车、架体、工作平台等，其荷载可以根据设备的重量进行计算。
•材料：材料的荷载可以按实际使用的材料重量计算。
在计算荷载时，还需要考虑悬挑脚手架的工作范围和使用情况。
例如，如果悬挑脚手架用于外墙涂装或清洗，需要确保工作范围覆盖整个墙面。
计算立杆和托架间距立杆和托架间距是指立杆和托架之间的水平距离，也称为跨度。
计算跨度时需要考虑悬挑脚手架的荷载和支撑结构的强度。
根据《安装使用及验收规范》（JGJ 130-2011）的规定，跨度的计算公式如下：•立杆和托架间距（m）=（4+荷载长度L）÷3其中荷载长度L是指悬挑脚手架上荷载长度的总和。
根据实际情况确定荷载长度，比如如果是外墙涂装，荷载长度一般为1.5m。
计算立杆和地面的距离立杆和地面的距离是指悬挑脚手架立杆底部到地面的垂直距离。
品茗安全计算软件新手入门教程—悬挑脚手架参考规范下载1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计规范》GB50017-20034、《建筑地基基础设计规范》GB50007-20115、《混凝土结构设计规范》GB50010-20106、建筑施工计算手册(第二版)基本知识型钢悬挑脚手架构造简图构造措施基本构造措施脚手架构造措施现场图文详解外架搭设过程中基本要求（点击查看详情）参数解析①基本参数落地式脚手架取值方法（点击查看）悬挑方式：普通主梁悬挑和联梁悬挑。
其区别在于是否有型钢连接主梁。
悬挑方式主梁离地高度（m）：型钢主梁距离地面的高度；此参数取值会直接关联到风荷载高度变化系数计算中，此参数填写时按实填写。
主梁间距（m）：此参数一直置灰，取值方法：此参选择普通主梁悬挑时，此参数固定为立杆纵距或跨距la值；选择联梁悬挑式时，此参数固定为立杆纵距或跨距la的倍数情况一：联梁悬挑，型钢主梁间距是立杆间距2倍情况二：普通悬挑，型钢主梁间距取立杆间距主梁与建筑物连接方式：平铺在楼板上、焊接、预埋及锚固螺栓4种形式。
根据实际工况选择相应类型。
主梁与建筑物连接不同方式实例锚固点设置方式：此参数是在主梁与建筑物连接方式选平铺在楼板上才显示，分为压环钢筋、几型锚固螺栓及U型锚固螺栓三种：锚固点设置方式压环钢筋（锚固螺栓）直径d（mm）: 按现场实际使用锚固材料尺寸填写；注意：JGJ130-2011第6.10.2条，锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm。
主梁建筑物外悬挑长度Lx（mm）:外锚点至型钢末端的距离。
主梁建筑物内锚固长度Lm（mm）:内外锚固点之间的距离。
距离参数定义锚固点材料（焊缝）属性:梁板混凝土强度等级、混凝土与螺栓表面的容许粘结强度、锚固螺栓抗拉强度设计值，对接焊缝的抗剪强度设计值及对接焊缝的抗拉强度设计值。
悬挑脚手架计算书
悬挑脚手架计算书
1. 引言
1.1 本文档旨在提供一个悬挑脚手架计算书的模板范本，以供参考使用。
1.2 悬挑脚手架是一种在工程施工中常用的支撑设备，本文档将详细介绍悬挑脚手架的计算方法和步骤。
2. 悬挑脚手架计算基础
2.1 悬挑脚手架的定义和特点
2.2 悬挑脚手架的组成部分和功能
2.3 悬挑脚手架的施工要求和安全标准
3. 悬挑脚手架计算步骤
3.1 确定悬挑脚手架的使用条件和工作荷载
3.2 确定悬挑脚手架的几何参数和结构布置
3.3 进行悬挑脚手架的承载能力计算
3.4 进行悬挑脚手架的稳定性计算
3.5 进行悬挑脚手架的结构材料选择和验算
4. 悬挑脚手架计算实例
4.1 实例一：悬挑脚手架的水平荷载计算
4.2 实例二：悬挑脚手架的竖直荷载计算
4.3 实例三：悬挑脚手架的承载能力计算
4.4 实例四：悬挑脚手架的稳定性计算
5. 悬挑脚手架计算结果和结论
5.1 悬挑脚手架的工作荷载和几何参数
5.2 悬挑脚手架的承载能力和稳定性
5.3 结论和建议
6. 附件
6.1 悬挑脚手架的平面布置图
6.2 悬挑脚手架的荷载分布图
6.3 悬挑脚手架的验算表格
7. 法律名词及注释
7.1 施工安全法：指国家制定的相关法律法规，主要涉及施工安全和劳动保护等方面的规定。
7.2 建筑工程施工规范：指国家发布的关于建筑工程施工中各项要求和规范的文件，用于指导和监督施工工作。
品茗悬挑脚手架施工方案1. 引言品茗悬挑脚手架是一种用于悬挑或上下楼梯工作的搭建工作平台的安全设施。
本文档将介绍品茗悬挑脚手架的施工方案，包括搭建准备、材料选择、搭建步骤以及注意事项等内容。
2. 搭建准备在搭建品茗悬挑脚手架之前，需要做好以下准备工作：•提前了解工程要求和设计方案。
•确定悬挑脚手架的使用范围和要求，包括悬挑长度、承载能力等。
•检查施工现场的安全情况，包括地基、土质等。
•确定搭建人员的数量和技术要求。
•准备相关工具和材料，如钢管、脚手架扣件、脚手架平衡器等。
3. 材料选择品茗悬挑脚手架主要由钢管和脚手架扣件组成。
在选择材料时，应考虑以下因素：•材料的承载能力和稳定性。
•材料的耐候性和耐腐蚀性。
•材料的质量和可靠性。
4. 搭建步骤4.1. 搭建基础搭建品茗悬挑脚手架的第一步是搭建基础。
以下是详细的搭建步骤：1.在施工现场找到适合的地面，并清理干净。
2.根据悬挑脚手架的设计要求，在地面上标出支撑点的位置。
3.按照标出的位置挖掘支撑点的基础，确保基础的深度和稳定性。
4.在基础上安装支撑柱，并使用水平仪进行水平校验。
5.固定支撑柱，确保其稳定性。
4.2. 搭建副梁搭建副梁是悬挑脚手架的下一步。
以下是详细的搭建步骤：1.准备好所需的钢管和脚手架扣件。
2.将钢管按照设计要求连接起来，形成副梁的主体结构。
3.使用脚手架扣件固定钢管的连接处，确保连接牢固稳定。
4.3. 安装脚手架平衡器悬挑脚手架需要安装平衡器来保持平衡和稳定。
以下是详细的安装步骤：1.将脚手架平衡器安装在悬挑脚手架的支撑柱上。
2.调整脚手架平衡器的高度，确保悬挑脚手架平衡并牢固固定。
4.4. 搭建脚手架框架搭建脚手架框架是悬挑脚手架的最后一步。
以下是详细的搭建步骤：1.准备好所需的钢管和脚手架扣件。
2.将钢管按照设计要求连接起来，形成脚手架框架的主体结构。
3.使用脚手架扣件固定钢管的连接处，确保连接牢固稳定。
5. 注意事项在搭建品茗悬挑脚手架时，需要注意以下事项：•确保搭建人员具备相关技能和经验。
型钢悬挑脚手架（品茗）型钢悬挑脚手架(扣件式)计算书架体验算一、脚手架参数二、荷载设计计算简图：立面图侧面图三、纵向水平杆验算纵、横向水平杆布置方式纵向水平杆在上横向水平杆上纵向水平杆根数n 2横杆抗弯强度设计值[f](N/mm2) 205 横杆截面惯性矩I(mm4) 107800横杆弹性模量E(N/mm2) 206000 横杆截面抵抗矩W(mm3) 4490纵、横向水平杆布置承载能力极限状态q=1.2×(0.033+G kjb×l b/(n+1))+1.4×G k×l b/(n+1)=1.2×(0.033+0.35×0.8/(2+1))+1.4×3×0.8/(2+1 )=1.27k N/m正常使用极限状态q'=(0.033+G kjb×l b/(n+1))+G k×l b/(n+1)=(0.033+0.35×0.8/(2+1))+3×0.8/(2+1)=0.93kN/m 计算简图如下：1、抗弯验算M max=0.1ql a2=0.1×1.27×1.52=0.29kN·mσ=Mmax/W=0.29×106/4490=63.74N/mm2≤[f]=205N/mm2满足要求！2、挠度验算νmax=0.677q'la4/(100EI)=0.677×0.93×15004/(100×206000×107800)=1.43mm νmax＝1.43mm≤[ν]＝min[l a/150，10]＝min[1500/150，10]＝10mm满足要求！3、支座反力计算承载能力极限状态R max=1.1ql a=1.1×1.27×1.5=2.1kN正常使用极限状态R max'=1.1q'l a=1.1×0.93×1.5=1.53kN四、横向水平杆验算承载能力极限状态由上节可知F1=R max=2.1kNq=1.2×0.033=0.04kN/m正常使用极限状态由上节可知F1'=R max'=1.53kNq'=0.033kN/m1、抗弯验算计算简图如下：弯矩图(kN·m)σ=Mmax/W=0.56×106/4490=124.19N/mm2≤[f]=205N/mm2满足要求！2、挠度验算计算简图如下：变形图(mm)νmax＝1.251mm≤[ν]＝min[l b/150，10]＝min[800/150，10]＝5.33mm 满足要求！3、支座反力计算承载能力极限状态R max=2.12kN五、扣件抗滑承载力验算扣件抗滑承载力验算：纵向水平杆：R max=2.1/2=1.05kN≤R c=0.9×8=7.2kN横向水平杆：R max=2.12kN≤R c=0.9×8=7.2kN满足要求！六、荷载计算立杆静荷载计算1、立杆承受的结构自重标准值N G1k单外立杆：N G1k=(gk+l a×n/2×0.033/h)×H=(0.12+1.5×2/2×0.033/1.8)×20=2.96kN单内立杆：N G1k=2.96kN2、脚手板的自重标准值N G2k1单外立杆：N G2k1=(H/h+1)×la×l b×G kjb×1/1/2=(20/1.8+1)×1.5×0.8×0.35×1/1/2=2.54kN 单内立杆：N G2k1=2.54kN3、栏杆与挡脚板自重标准值N G2k2单外立杆：N G2k2=(H/h+1)×la×G kdb×1/1=(20/1.8+1)×1.5×0.17×1/1=3.09kN4、围护材料的自重标准值N G2k3单外立杆：N G2k3=G kmw×la×H=0.01×1.5×20=0.3kN构配件自重标准值N G2k总计单外立杆：N G2k=N G2k1+N G2k2+N G2k3=2.54+3.09+0.3=5.93kN单内立杆：N G2k=N G2k1=2.54kN立杆施工活荷载计算外立杆：N Q1k=la×l b×(n jj×G kjj)/2=1.5×0.8×(2×3)/2=3.6kN内立杆：N Q1k=3.6kN组合风荷载作用下单立杆轴向力：单外立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.96+5.93)+ 0.9×1.4×3.6=15.2kN 单内立杆：N=1.2×(N G1k+ N G2k)+0.9×1.4×N Q1k=1.2×(2.96+2.54)+ 0.9×1.4×3.6=11.13kN 七、钢丝绳卸荷计算。

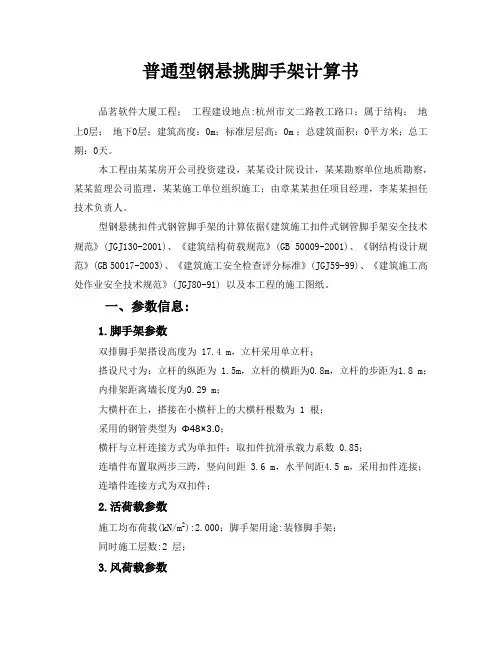

普通型钢悬挑脚手架计算书品茗软件大厦工程；工程建设地点:杭州市文二路教工路口；属于结构；地上0层；地下0层；建筑高度：0m；标准层层高：0m ；总建筑面积：0平方米；总工期：0天。
本工程由某某房开公司投资建设，某某设计院设计，某某勘察单位地质勘察，某某监理公司监理，某某施工单位组织施工；由章某某担任项目经理，李某某担任技术负责人。
型钢悬挑扣件式钢管脚手架的计算依据《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2001)、《建筑结构荷载规范》(GB 50009-2001)、《钢结构设计规范》(GB 50017-2003)、《建筑施工安全检查评分标准》(JGJ59-99)、《建筑施工高处作业安全技术规范》(JGJ80-91) 以及本工程的施工图纸。
一、参数信息:1.脚手架参数双排脚手架搭设高度为 17.4 m，立杆采用单立杆；搭设尺寸为：立杆的纵距为 1.5m，立杆的横距为0.8m，立杆的步距为1.8 m；内排架距离墙长度为0.29 m；大横杆在上，搭接在小横杆上的大横杆根数为 1 根；采用的钢管类型为Φ48×3.0；横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数 0.85；连墙件布置取两步三跨，竖向间距 3.6 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布荷载(kN/m2):2.000；脚手架用途:装修脚手架；同时施工层数:2 层；3.风荷载参数本工程地处山东德州市，查荷载规范基本风压为0.390kN/m2，风荷载高度变化系数μz为0.824，风荷载体型系数μs为1.236；计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重荷载标准值(kN/m):0.1248；脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网自重标准值(kN/m2):0.005；脚手板铺设层数:9 层；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板；5.水平悬挑支撑梁悬挑水平钢梁采用14号工字钢，其中建筑物外悬挑段长度1.1m，建筑物内锚固段长度 1.6 m。
品茗安全计算软件新手入门教程—悬挑脚手架参考规范下载1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计规范》GB50017-20034、《建筑地基基础设计规范》GB50007-20115、《混凝土结构设计规范》GB50010-20106、建筑施工计算手册(第二版)基本知识型钢悬挑脚手架构造简图构造措施基本构造措施脚手架构造措施现场图文详解外架搭设过程中基本要求（点击查看详情）参数解析①基本参数落地式脚手架取值方法（点击查看）悬挑方式：普通主梁悬挑和联梁悬挑。
其区别在于是否有型钢连接主梁。
悬挑方式主梁离地高度（m）：型钢主梁距离地面的高度；此参数取值会直接关联到风荷载高度变化系数计算中，此参数填写时按实填写。
主梁间距（m）：此参数一直置灰，取值方法：此参选择普通主梁悬挑时，此参数固定为立杆纵距或跨距la值；选择联梁悬挑式时，此参数固定为立杆纵距或跨距la的倍数情况一：联梁悬挑，型钢主梁间距是立杆间距2倍情况二：普通悬挑，型钢主梁间距取立杆间距主梁与建筑物连接方式：平铺在楼板上、焊接、预埋及锚固螺栓4种形式。
根据实际工况选择相应类型。
主梁与建筑物连接不同方式实例锚固点设置方式：此参数是在主梁与建筑物连接方式选平铺在楼板上才显示，分为压环钢筋、几型锚固螺栓及U型锚固螺栓三种：锚固点设置方式压环钢筋（锚固螺栓）直径d（mm）: 按现场实际使用锚固材料尺寸填写；注意：JGJ130-2011第6.10.2条，锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm。
主梁建筑物外悬挑长度Lx（mm）:外锚点至型钢末端的距离。
主梁建筑物内锚固长度Lm（mm）:内外锚固点之间的距离。
距离参数定义锚固点材料（焊缝）属性:梁板混凝土强度等级、混凝土与螺栓表面的容许粘结强度、锚固螺栓抗拉强度设计值，对接焊缝的抗剪强度设计值及对接焊缝的抗拉强度设计值。

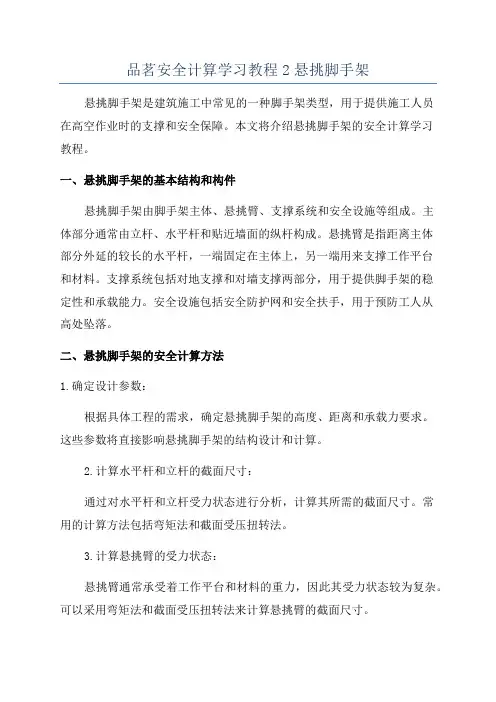

品茗安全计算学习教程2悬挑脚手架悬挑脚手架是建筑施工中常见的一种脚手架类型，用于提供施工人员在高空作业时的支撑和安全保障。
本文将介绍悬挑脚手架的安全计算学习教程。
一、悬挑脚手架的基本结构和构件悬挑脚手架由脚手架主体、悬挑臂、支撑系统和安全设施等组成。
主体部分通常由立杆、水平杆和贴近墙面的纵杆构成。
悬挑臂是指距离主体部分外延的较长的水平杆，一端固定在主体上，另一端用来支撑工作平台和材料。
支撑系统包括对地支撑和对墙支撑两部分，用于提供脚手架的稳定性和承载能力。
安全设施包括安全防护网和安全扶手，用于预防工人从高处坠落。
二、悬挑脚手架的安全计算方法1.确定设计参数：根据具体工程的需求，确定悬挑脚手架的高度、距离和承载力要求。
这些参数将直接影响悬挑脚手架的结构设计和计算。
2.计算水平杆和立杆的截面尺寸：通过对水平杆和立杆受力状态进行分析，计算其所需的截面尺寸。
常用的计算方法包括弯矩法和截面受压扭转法。
3.计算悬挑臂的受力状态：悬挑臂通常承受着工作平台和材料的重力，因此其受力状态较为复杂。
可以采用弯矩法和截面受压扭转法来计算悬挑臂的截面尺寸。
4.计算支撑系统的稳定性：对地支撑主要通过地脚螺栓、托座等结构来固定和支撑脚手架的主体部分。
根据水平杆和立杆的受力特点，计算其所需的传力面积和数量。
5.计算悬挑脚手架的承载能力：根据工作平台和材料的重量，计算脚手架主体和悬挑臂的受力，评估其承载能力是否满足安全要求。
6.设计安全设施：根据相关规范和标准，设计和配置适当的安全设施，包括安全防护网和安全扶手等，以确保工人在高处作业时的安全。
三、悬挑脚手架的施工要点1.悬挑脚手架的搭设：在悬挑脚手架的搭设过程中，需要根据设计要求安装立杆、水平杆和纵杆等构件，并通过连接件进行连接。
悬挑臂的搭设需要注意其支撑方式和受力状态。
2.悬挑脚手架的稳定性：在悬挑脚手架搭设完成后，需要进行稳定性的检查和测试。
确保其在各种情况下的稳定性和承载能力符合要求。
品茗问题解答安全计算软件常见问题解析1问题一：各排立杆距主梁外锚固点水平距离为什么不能修改？模块：型钢悬挑脚手架（扣件式）问题描述：好多客户可能会有疑惑，在我们计算型钢悬挑脚手架时，各排立杆距主梁外锚固点水平距离为什么不能调整，这样明显与我们现场实际不符。
其实，我们软件的各排立杆距主梁外锚固点水平距离是根据我们前面基本参数中输的参数自动生成的，也就是说，其实只要我们改动基本参数中的数据，那么这个距离就会自动更改，那么我们具体要改哪些参数呢？其实，我们只需要修改立杆横距lb以及内立杆离建筑物距离即可，当我们输入内立杆离建筑物的距离之后，就相当于内立杆的位置已确定，而在这个时候，只要我再确定我立杆的横距，那么外立杆的距离也就随即确定了，这样说，大家是不是明白了呢问题二：怎样设置固定支撑？模块：梁侧模板问题描述：在梁侧模板中，我们软件默认的支撑形式是对拉螺栓，但是我们现场实际很可能是固定支撑，这时候，大家可能会直接去我们的支撑形式中把对拉螺栓改成固定支撑，但是大家会发现，无论我们怎么改，软件还是会把支撑形式改回成对拉螺栓，其实这个解决方案更简单其实，这个支撑形式呢我们的软件也是会根据支撑距梁底的距离自动选择的，如果我们要使用固定支撑，那么，只需要把支撑距梁底的距离改成0，另一道改成梁高-板厚的高度即可，如我的梁高是1600，板厚是150，那么的距梁底的高度改成1600-150=1450即可问题三：我的地基土是混凝土，软件中怎么选？模块：钢管落地脚手架（扣件式）问题描述：在我们的脚手架模块中，因为要计算地基承载力这块的内容，所以需要确定脚手架所在地基，地基土的类型，然后再确定我们的地基承载力特征值，但是我们很多客户可能会说现场实际是混凝土，但是找遍了我们软件，也没看到有混凝土这一项，那这个时候该怎么办呢？那这个时候呢，大家就可以随意选择一种地基土类型，然后把我们的地基承载力特征值改成210，因为一般来说混凝土的承载力特征值都在210左右。

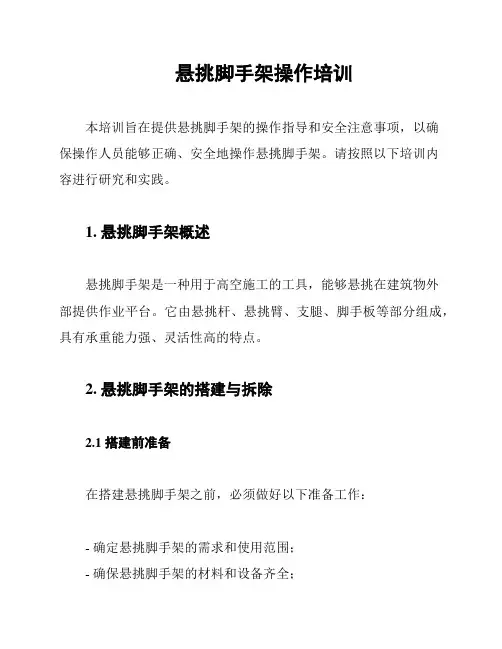

悬挑脚手架操作培训本培训旨在提供悬挑脚手架的操作指导和安全注意事项，以确保操作人员能够正确、安全地操作悬挑脚手架。
请按照以下培训内容进行研究和实践。
1. 悬挑脚手架概述悬挑脚手架是一种用于高空施工的工具，能够悬挑在建筑物外部提供作业平台。
它由悬挑杆、悬挑臂、支腿、脚手板等部分组成，具有承重能力强、灵活性高的特点。
2. 悬挑脚手架的搭建与拆除2.1 搭建前准备在搭建悬挑脚手架之前，必须做好以下准备工作：- 确定悬挑脚手架的需求和使用范围；- 确保悬挑脚手架的材料和设备齐全；- 选择合适的施工地点和固定点；- 清理施工现场，确保安全。
2.2 搭建步骤悬挑脚手架的搭建步骤如下：1. 搭设支腿，确保支腿稳固；2. 安装悬挑杆和悬挑臂，确保连接牢固；3. 安装脚手板，确保脚手板平整；4. 安装安全设施，如扶手、防护网等。
2.3 拆除步骤悬挑脚手架的拆除步骤如下：1. 拆除安全设施，如扶手、防护网等；2. 拆除脚手板，注意安全下降；3. 拆除悬挑杆和悬挑臂；4. 拆除支腿，注意安全存放。
3. 悬挑脚手架的操作技巧3.1 上下悬挑脚手架上下悬挑脚手架时，操作人员需注意以下事项：- 提前检查悬挑脚手架的稳固性；- 使用安全设施，如安全带；- 遵循正确的上下通道。
3.2 悬挑脚手架的移动悬挑脚手架移动时，应注意以下事项：- 移动前检查脚手架稳固性；- 使用专用工具进行移动；- 移动过程中要保持平衡。
4. 悬挑脚手架的安全注意事项在操作悬挑脚手架时，必须遵守以下安全注意事项：- 注重操作人员的个人安全，如佩戴个人防护装备；- 检查悬挑脚手架的稳固性；- 防止超载，确保悬挑脚手架的承重能力；- 定期检查悬挑脚手架的使用状况，如有损坏及时修复或更换；- 操作人员应接受专业的培训和持证上岗。
5. 总结通过本次悬挑脚手架操作培训，我们了解了悬挑脚手架的搭建、拆除和操作技巧，以及安全注意事项。
希望大家能够牢记这些知识，正确、安全地操作悬挑脚手架，保障工作人员的安全和工程的顺利进行。

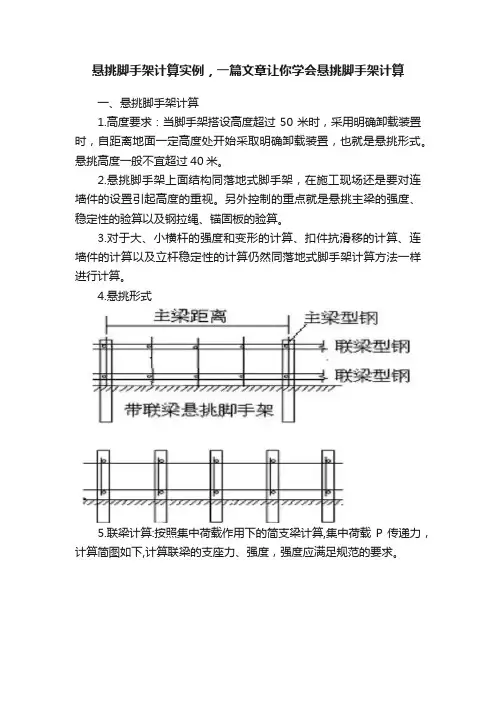

悬挑脚手架计算实例，一篇文章让你学会悬挑脚手架计算一、悬挑脚手架计算1.高度要求：当脚手架搭设高度超过50米时，采用明确卸载装置时，自距离地面一定高度处开始采取明确卸载装置，也就是悬挑形式。
悬挑高度一般不宜超过40米。
2.悬挑脚手架上面结构同落地式脚手架，在施工现场还是要对连墙件的设置引起高度的重视。
另外控制的重点就是悬挑主梁的强度、稳定性的验算以及钢拉绳、锚固板的验算。
3.对于大、小横杆的强度和变形的计算、扣件抗滑移的计算、连墙件的计算以及立杆稳定性的计算仍然同落地式脚手架计算方法一样进行计算。
4.悬挑形式5.联梁计算:按照集中荷载作用下的简支梁计算,集中荷载P传递力，计算简图如下,计算联梁的支座力、强度，强度应满足规范的要求。
6.支撑按照简支梁计算公式按照钢结构的计算公式验算型钢的抗弯强度是否满足要求。
7.主梁的计算：(1)悬挑脚手架的水平钢梁按照带悬臂的连续梁计算。
悬臂部分脚手架荷载N的作用，里端B为与楼板的锚固点，A为墙支点。
悬挑脚手架计算简图计算主梁的弯矩，支座力，验算悬挑梁的整体稳定性。
（2）抗弯计算强度f=M/1.05W+N/A公式说明，根据《钢结构设计规范》(GB50017-2003)拉弯构件和压弯构件的计算公式如下，y-y轴没有弯矩作用，公式简化为上面的公式。
（3）悬挑梁的整体稳定性计算：公式由来：《钢结构设计规范》(GB50017-2003)规定整体稳定性计算公式如下，但由于没有y-y轴向弯矩，公式简化为上面的式子。
其中φb——均匀弯曲的受弯构件整体稳定系数，查表《钢结构设计规范》(GB50017-2003)附录B得到：φb说明:依据《钢结构设计规范》附录B得自由长度l1长度确定：1、没侧向支撑时取梁跨度；2、当有支撑时取支撑之间的间距；3、当为脚手架悬臂端没有上部拉绳和下部支杆时,支撑的间距要取悬挑长度的2倍。
φb大于0.6，按照《规范》附录B，其值用φb'替换φb8.拉杆（钢丝绳等）、支杆（型钢等）的受力计算、强度验算。
海盐巴黎商业中心A、B楼工程脚手架安全专项施工方案编制人: 职务：校对人：职务：审核人：职务：审批人：职务：嘉兴大源建筑工程有限公司公司2013年5月18日：目录第一节、工程概况--------------------------------------------------------------------------------------------- 2一、工程概况 --------------------------------------------------------------------------------------------- 2二、施工平面布置 --------------------------------------------------------------------------------------- 2三、施工要求 --------------------------------------------------------------------------------------------- 2四、技术保证条件 --------------------------------------------------------------------------------------- 3第二节、编制依据--------------------------------------------------------------------------------------------- 4第三节、施工计划--------------------------------------------------------------------------------------------- 5一、施工进度计划 --------------------------------------------------------------------------------------- 5二、材料与设备计划 ------------------------------------------------------------------------------------ 5第四节、施工工艺技术--------------------------------------------------------------------------------------- 8一、技术参数 --------------------------------------------------------------------------------------------- 8二、工艺流程 --------------------------------------------------------------------------------------------- 8三、施工方法 --------------------------------------------------------------------------------------------- 8四、检查验收 ------------------------------------------------------------------------------------------- 17 第五节、施工安全保证措施------------------------------------------------------------------------------- 19一、组织保障 ------------------------------------------------------------------------------------------- 19二、技术措施 ------------------------------------------------------------------------------------------- 20三、监测监控 ------------------------------------------------------------------------------------------- 24四、应急预案 ------------------------------------------------------------------------------------------- 25 第六节、劳动力计划---------------------------------------------------------------------------------------- 27一、专职安全生产管理人员 ------------------------------------------------------------------------- 27二、特种作业人员 ------------------------------------------------------------------------------------- 27 第七节、计算书及相关图纸------------------------------------------------------------------------------- 28 【计算书】----------------------------------------------------------------------------------------------- 28 【节点图】----------------------------------------------------------------------------------------------- 41第一节、工程概况一、工程概况【工程概况应针对该危险性较大的分部分项工程的特点及要求进行编写】 工程基本情况工程名称 海盐巴黎商业中心A 、B 楼 工程地点 海盐枣园路到底周边环境 建筑面积(m 2) 57769.5 建筑高度(m) 72.9 基础形式 主体结构 框剪 抗震等级 抗震设防烈度 地上层数 18 地下层数2标准层层高(m)3.3建设单位 海盐县佳源房地产开发有限公司 设计单位 嘉兴市巨匠建筑勘察设计有限公司 施工单位 嘉兴大源建筑工程有限公司 监理单位 浙江建业监理有限公司 项目经理 王顺伟 总监理工程师 技术负责人叶德仁专业监理工程师二、施工平面布置三、施工要求1、脚手架、悬挑主梁的设计力求做到结构安全可靠，造价经济合理。
品茗安全计算学习教程2悬挑脚手架悬挑脚手架是在建筑施工中常用的一种脚手架形式，因其适用于悬挑或悬空施工的需求，因此受到广泛应用。
然而，悬挑脚手架的施工和使用过程中存在一定的安全风险，因此需要正确地进行安全计算和学习，以保证施工人员和周围工作人员的安全。
本教程将介绍悬挑脚手架的安全计算和学习内容，以帮助读者全面了解和掌握相关知识。
一、悬挑脚手架的基本概念和组成部分1.悬挑脚手架的定义：悬挑脚手架是指通过固定和支撑装置将脚手架设施悬挑在建筑结构外部，以支撑和服务于外部施工工作。
2.悬挑脚手架的组成部分：悬挑脚手架主要由立杆、水平杆、斜杆和平台等部分组成。
立杆是悬挑脚手架的主要支撑部分，水平杆用于连接立杆，斜杆用于增加整个结构的稳定性，平台则是用来供施工人员站立和作业的空间。
二、悬挑脚手架安全计算的要点和方法1.荷载计算：悬挑脚手架需要承受施工人员、材料和设备的重量，因此在设计和施工时需要对荷载进行合理的计算。
根据相关规范和标准，可以计算出悬挑脚手架所需的材料和结构强度等参数。
2.结构计算：悬挑脚手架的结构需要满足一定的稳定性和强度要求，因此需要进行相关的结构计算。
通过计算，可以确定悬挑脚手架的立杆和连接部分的尺寸和强度等参数，以确保其能够承受设计荷载和施工过程中的外力作用。
3.安全措施计算：悬挑脚手架使用过程中，需要采取一系列的安全措施，以确保施工人员和周围工作人员的安全。
这些安全措施包括防护网、安全带和扶手等，需要根据相关要求进行计算和设置。
三、悬挑脚手架的安全学习内容和方法1.安全操作规程：在学习悬挑脚手架安全知识时，需要了解和掌握相关的安全操作规程。
这些规程包括悬挑脚手架的正确搭建方法、操作注意事项和事故应急处理等内容。
通过学习规程，可以有效地预防和避免悬挑脚手架施工中的安全事故。
2.安全培训和考核：在进行悬挑脚手架施工前，需要对相关人员进行安全培训和考核，以确保其具备必要的安全知识和操作技能。
品茗安全计算学习教程2悬挑脚手架
本文介绍了品茗安全计算软件新手入门教程中悬挑脚手架参考规范的下载，其中包括了建筑施工扣件式钢管脚手架安全技术规范、建筑结构荷载规范、钢结构设计规范、建筑地基基础设计规范、混凝土结构设计规范以及建筑施工计算手册等基本知识。
文章首先介绍了型钢悬挑脚手架的构造简图，并列出了基本构造措施。
接着，详细解释了脚手架构造措施现场图文，包括外架搭设过程中的基本要求。
在参数解析部分，文章列举了基本参数，包括落地式脚手架取值方法、悬挑方式、主梁离地高度、主梁间距、主梁与建筑物连接方式以及锚固点设置方式等。
同时，文章还解释了距离参数定义和锚固点处材料属性等技术术语。
最后，文章提到了上拉下撑杆件和支撑设置参数修改，以及悬挑主梁材料参数等相关内容。
这些内容对于新手入门品茗安全计算软件非常有帮助。
用于验证主梁锚固点所在梁板的安全性，包括梁板的材料类型、尺寸、强度等相关参数。
根据实际工况进行填写和计算。
主梁的材料参数包括材料类型、相关属性和变形允许值等。
详细解析可以参考悬挑主梁参数解析图。
支撑杆件参数根据主梁上拉或下撑设置情况相应显示，包括材料类型、相关属性等内容。
本例中，上拉杆件为钢筋，下撑杆件为工字钢。
具体参数分析如下。
荷载参数依据前面参数自动计算，用户无需修改。
梁板参数用于验证主梁锚固点所在梁板的安全性，包括梁板的材料类型、尺寸、强度等相关参数。
根据实际工况进行填写和计算。
海盐巴黎商业中心A、B楼工程脚手架安全专项施工方案编制人: 职务：校对人：职务：审核人：职务：审批人：职务：嘉兴大源建筑工程有限公司公司2013年5月18日：目录第一节、工程概况 ----------------------------------------------------------------------- 3一、工程概况------------------------------------------------------------------------3二、施工平面布置-------------------------------------------------------------------3三、施工要求------------------------------------------------------------------------4四、技术保证条件-------------------------------------------------------------------4 第二节、编制依据 -----------------------------------------------------------------------6 第三节、施工计划 -----------------------------------------------------------------------7一、施工进度计划-------------------------------------------------------------------7二、材料与设备计划-----------------------------------------------------------------7 第四节、施工工艺技术 ---------------------------------------------------------------- 10一、技术参数---------------------------------------------------------------------- 10二、工艺流程---------------------------------------------------------------------- 10三、施工方法---------------------------------------------------------------------- 10四、检查验收---------------------------------------------------------------------- 20 第五节、施工安全保证措施------------------------------------------------------------ 23一、组织保障---------------------------------------------------------------------- 23二、技术措施---------------------------------------------------------------------- 24三、监测监控---------------------------------------------------------------------- 30四、应急预案---------------------------------------------------------------------- 31 第六节、劳动力计划------------------------------------------------------------------- 33一、专职安全生产管理人员-------------------------------------------------------- 33二、特种作业人员----------------------------------------------------------------- 33 第七节、计算书及相关图纸------------------------------------------------------------ 34 【计算书】------------------------------------------------------------------------ 34 【节点图】------------------------------------------------------------------------ 50第一节、工程概况一、工程概况【工程概况应针对该危险性较大的分部分项工程的特点及要求进行编写】工程基本情况二、施工平面布置三、施工要求1、脚手架、悬挑主梁的设计力求做到结构安全可靠，造价经济合理。
悬挑钢管外脚手架计算及施工方法（一）方案选择本工程悬挑外架采用工字钢、钢管、扣件、安全网、钢丝绳等材料进行搭设。
（二）施工工序：悬挑层施工预埋→穿插工字钢→焊接底部定位钢筋→搭设架体→加斜拉钢丝绳→铺钢筋网、安全网。
（三）搭设方式：搭设方式如下图所示，搭设范围见架空层悬挑外架布置图。
（四）技术细节1、在架空层板筋绑扎之前，按架空层悬挑外架布置图埋设悬挑外架用钢筋，其包括板面穿插工字钢用钢筋、外架转角处支撑钢筋。
2、须待悬挑层砼达到设计强度时方可穿插工字钢搭设上部外架。
3、悬挑架立杆间距分别为：纵向间距见架空层悬挑外架布置图，横向@1050，横杆步距1800。
4、为了保证外架立杆间距均匀，架身美观整齐。
外架起步架子制作成简易桁架，以便调节立杆间距并确保立杆荷载传递到工字钢上。
5、工字钢上每根立杆下双钢管并排，每一立杆均落在并排双钢管上，套在与钢管焊接的钢筋支座上。
具体做法详见下图。
6、每层设连墙杆，连墙杆连接方式详见下图，连墙杆每隔6000左右设立一道。
7、转角处外架由于无法挑工字钢，则采用钢筋支撑，每隔二层卸载的方式搭设，如下左图所示。
需用此种方法处理的外架位置见架空层处架布置图：大横杆距工字钢面200mm开始搭设。
相邻步架的大横杆应错开布置在立杆的里铡和外侧。
立杆和大横杆必须用十字扣件扣紧，不得隔步设置或遗漏。
8、小横杆贴近立杆设置，搭于大横杆上。
在立杆之间可根据需要加设小横杆，但在任何情况下均不得拆除贴近立杆的小横杆。
9、剪刀撑沿架高连续布置，斜杆与地面夹角为45ο~60ο，每6根立杆开始加设，剪刀撑的斜杆除两端用旋转扣件与外架相连外，在其中间应增设2～4个扣结点。
10、每一悬挑段铺钢筋网板层数不得超过8层，作业层为两层。
11、立杆、大横杆的接头位置如上右图所示，架设时应注意挑选钢管长度。
12、水平斜拉杆，设置在有连墙杆的步架平面，人，以加强外架的横向刚度。
13、悬挑架外围满挂安全网。
（五）安全防护应在安全人员和技术人员的监督下由熟练工人负责搭设；脚手架的检查分验收检查、定期检查和特别检查；使用中要严格控制架子上的荷载，尽量使之均匀分布，以免局部超载或整体超载；使用时还特别注意保持架子原有的结构和状态，严禁任意拆卸结构杆件和连墙拉结及防护设施。

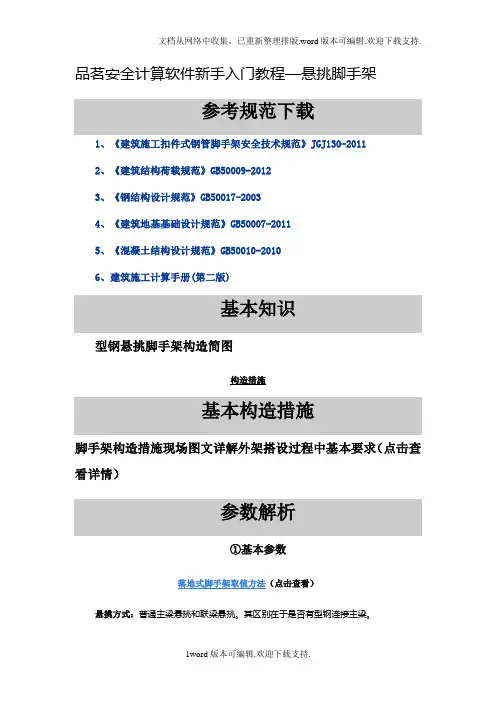

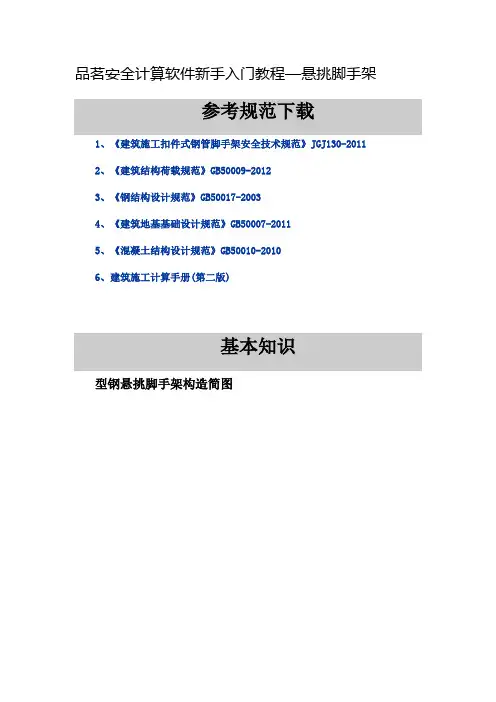

品茗安全计算软件新手入门教程—悬挑脚手架
参考规范下载
1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011
2、《建筑结构荷载规范》GB50009-2012
3、《钢结构设计规范》GB50017-2003
4、《建筑地基基础设计规范》GB50007-2011
5、《混凝土结构设计规范》GB50010-2010
6、建筑施工计算手册(第二版)
基本知识
型钢悬挑脚手架构造简图
构造措施
基本构造措施
脚手架构造措施现场图文详解外架搭设过程中基本要求（点击查看详情）
参数解析
①基本参数
落地式脚手架取值方法（点击查看）
悬挑方式：普通主梁悬挑和联梁悬挑。
其区别在于是否有型钢连接主梁。
悬挑方式
主梁离地高度（m）：型钢主梁距离地面的高度；此参数取值会直接关联到风荷载高度变化系数计算中，此参数填写时按实填写。
主梁间距（m）：此参数一直置灰，取值方法：此参选择普通主梁悬挑时，此参数固定为立杆纵距或跨距la值；选择联梁悬挑式时，此参数固定为立杆纵距或跨距la的倍数
情况一：联梁悬挑，型钢主梁间距是立杆间距2倍
情况二：普通悬挑，型钢主梁间距取立杆间距
主梁与建筑物连接方式：平铺在楼板上、焊接、预埋及锚固螺栓4种形式。
根据实际工况选择相应类型。
主梁与建筑物连接不同方式实例
锚固点设置方式：此参数是在主梁与建筑物连接方式选平铺在楼板上才显示，分为压环钢筋、几型锚固螺栓及U型锚固螺栓三种：
锚固点设置方式
压环钢筋（锚固螺栓）直径d（mm）: 按现场实际使用锚固材料尺寸填写；注意：JGJ130-2011第6.10.2条，锚固型钢悬挑梁的U型钢筋拉环或锚固螺栓直径不宜小于16mm。
主梁建筑物外悬挑长度Lx（mm）:外锚点至型钢末端的距离。
主梁建筑物内锚固长度Lm（mm）:内外锚固点之间的距离。
距离参数定义
锚固点材料（焊缝）属性:梁板混凝土强度等级、混凝土与螺栓表面的容许粘结强度、锚固螺栓抗拉强度设计值，对接焊缝的抗剪强度设计值及对接焊缝的抗拉强度设计值。
锚固点处材料属性
上拉下撑杆件:根据现场实际工况来选择是否设置上拉下撑杆件，如果采取选择相应杆件材料类型。
上拉下撑杆件:根据现场实际工况来选择是否设置上拉下撑杆件，如果采取选择相应杆件材料类型。
支撑设置参数修改
上拉杆件
下撑杆件
②悬挑主梁材料参数
主梁材料参数:包含主梁的材料类型，材料相关属性，及变形允许值等相关参数。
参数解析详见下图：
悬挑主梁参数解析
③支撑杆件参数
支撑杆件参数: 此参数根据主梁上拉或下撑设置情况相应显示，不设置时不显示。
包含主梁的材料类型，材料相关属性等相关内容。
本例上拉杆件为钢筋，下撑杆件为工字钢。
具体参数分析如下
支撑杆件参数
焊缝强度设计值
④荷载参数荷载参数: 依据前面参数自动计算，用户无需修改
荷载参数
⑤梁板参数
梁板参数:对主梁锚固点所在的梁/板安全性进行验算；此类参数主要依据实际工况把相关参数对应填写。
梁板参数
