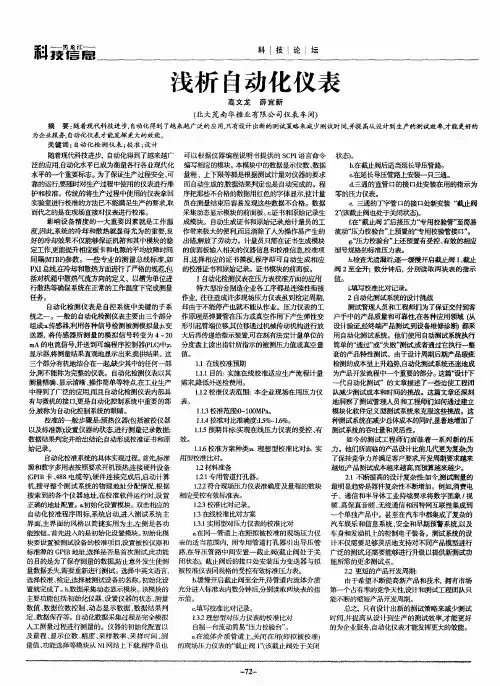

自动化仪表 作业论文
- 格式:pdf
- 大小:257.47 KB
- 文档页数:7

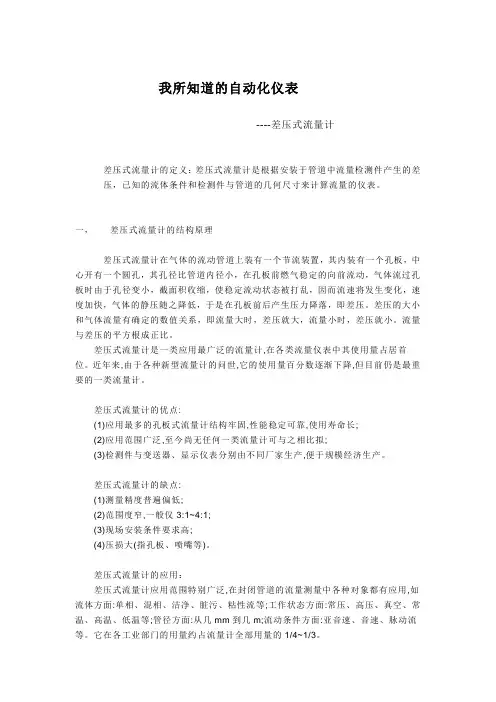

我所知道的自动化仪表----差压式流量计差压式流量计的定义:差压式流量计是根据安装于管道中流量检测件产生的差压,已知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。
一,差压式流量计的结构原理差压式流量计在气体的流动管道上装有一个节流装置,其内装有一个孔板,中心开有一个圆孔,其孔径比管道内径小,在孔板前燃气稳定的向前流动,气体流过孔板时由于孔径变小,截面积收缩,使稳定流动状态被打乱,因而流速将发生变化,速度加快,气体的静压随之降低,于是在孔板前后产生压力降落,即差压。
差压的大小和气体流量有确定的数值关系,即流量大时,差压就大,流量小时,差压就小。
流量与差压的平方根成正比。
差压式流量计是一类应用最广泛的流量计,在各类流量仪表中其使用量占居首位。
近年来,由于各种新型流量计的问世,它的使用量百分数逐渐下降,但目前仍是最重要的一类流量计。
差压式流量计的优点:(1)应用最多的孔板式流量计结构牢固,性能稳定可靠,使用寿命长;(2)应用范围广泛,至今尚无任何一类流量计可与之相比拟;(3)检测件与变送器、显示仪表分别由不同厂家生产,便于规模经济生产。
差压式流量计的缺点:(1)测量精度普遍偏低;(2)范围度窄,一般仅3:1~4:1;(3)现场安装条件要求高;(4)压损大(指孔板、喷嘴等)。
差压式流量计的应用:差压式流量计应用范围特别广泛,在封闭管道的流量测量中各种对象都有应用,如流体方面:单相、混相、洁净、脏污、粘性流等;工作状态方面:常压、高压、真空、常温、高温、低温等;管径方面:从几mm到几m;流动条件方面:亚音速、音速、脉动流等。
它在各工业部门的用量约占流量计全部用量的1/4~1/3。
二,差压式流量仪表检定1. 对差压式流量计的检定有:(1)几何检验法(2)系数检定2. 计算公式v=aA sqr2/j(p-q)v--体积j--液体密度a--流量系数,与流道尺寸取压方式和流速公布有关A--孔板开孔面积p-q--压力差3.传感器的各项基本误差准确度等级0.5 1.0 1.5 2.5 5.0基本误差限0.5 1.0 1.5 2.5 5.0重复性上限0.25 0.5 0.75 1.25 2.5二,差压式流量计的安装事项1,节流件上游端面与管道轴线的垂直度不大于1°。
化工仪表及自动化论文化工仪表及自动化论文控制阀在水处理中的发展方向系别、班级:盐湖系班级:化学工程与工艺(3)班指导老师:姓名:马晓红(0922305026)日期:20__年10月12日控制阀在水处理中的发展方向(青海大学化工学院盐湖系09化工(3)班马晓红邮编810016)摘要:控制阀又称调节阀,是工业过程控制中的主要执行单元仪表,通过接受调节控制单元阀是自控系统中的执行器,它的应用质量直接反应在系统的调节品质上。
作为过程控制中的终端元件,人们对它的重要性较过去有了更新的认识。
调节阀应用的好坏,除产品自身质量、用户是否正确安装、使用、维护外,正确地计算、选型十分重要。
关键字:控制阀,水处理,流量,发展。
1、控制阀在水处理中的发展方向的目的和意义控制阀广泛应用于制造业领域,实现优化生产和降低成本的目的。
长远来看,控制阀市场会保持适度的增长。
水处理中一般采用流量控制阀,流量控制阀是一种采用高精度先导方式控制流量的多功能阀门。
适用于配水管需控制流量和压力的管路中,保持预定流量不变,将过大流量限制在一个预定值,并将上游高压适当减低,即使主阀上游的压力发生变化,也不会影响主阀下游的流量。
在现代化工厂的自动控制中,控制阀起着十分重要的作用,这些工厂的生产取决于流动着的液体和气体的正确分配和控制。
这些控制无论是能量的交换、压力的降低或者是简单的容器加料,都需要某些最终控制元件去完成。
最终控制元件可以认为是自动控制的“体力”。
在调节器的低能量级和执行流动流体控制所需的高能级功能之间,最终控制元件完成了必要的功率放大作用,控制阀是最终控制元件的最广泛使用的型式。
2、控制阀在水处理中的发展方向在国内外的现状从控制阀应用看,发展方向如下:(1)小型执行机构:可降低成本,提高流通能力.(2)套筒导向:采用套筒导向,有利于对中,有利于降低摩擦,有利于降噪,有利于流量特性的互换(3)平衡式阀芯:为降低执行机构推力或推力矩,采用平衡式阀芯是重要的,它对系统的动态性能也有改善(4)一体化阀芯和阀座:为克服双座阀密封性差的缺点,采用相同材质的一体化阀芯和阀座组成阀内件,将泄漏量和不平衡力同时减到最小.(5)简单流路:流路简单,流阻减小,不仅可使阀两端压损下降,而且可降低成本。
摘要现代工业控制系统中,自动化仪表检测技术和仪表控制系统是实现自动控制的基础。
在过程自动化中要通过检测元件获取生产工艺变量,最常见变量是温度、压力、流量、物位(四大参数)。
检测元件又称为敏感元件、传感器,它直接响应工艺变量,并转化成一个与之成对应关系的输出信号。
这些输出信号包括位移、电压、电流、电阻、频率、气压等。
随着新技术的不断涌现,特别是先进检测技术、现代传感器技术、计算机技术、网络技术和多媒体技术的出现,给传统的自动控制系统带来了新的挑战,并由此引出许多新的发展,如虚拟仪器、软测量技术、数据融合理论与方法以及最新发展的传感器网络技术等。
全文以典型工业过程控制系统的构成为基础,以应用自动控制理论设计过程控制系统为主线,重点介绍了自动化检测仪表、全刻度指示 PID 连续调节仪表、数字控制仪表、执行器和防爆栅、智能仪表与虚拟仪器以及自动化仪表应用实例。
关键词:仪表、DCS组态、安装第一章序言 (3)1-1设计背景 (3)1-2设计内容及规划 (3)1-3设计意义 (3)第二章自动化检测技术及部分检测仪表原理介绍 (3)2-1自动化检测技术简介 (3)2-2 PID调节规律及方法 (3)第三章仪表选型及一些仪表介绍 (3)3-1转子流量计 (3)3-2 FIELDVUE DVC2000系列数字式阀门控制器 (3)3-2 SITRANS压力变送器 (3)第四章DCS系统简介 (3)4-1 霍尼韦尔DCS系统简介 (3)4-2 霍尼韦尔DCS软、硬件简介 (3)4-3 DCS系统软硬件的组态与连接 (3)4-4 DCS在压缩机上的应用 (3)结论 (3)参考文献 (3)第一章序言1-1设计背景半个多世纪以来,自动化仪表经历了从气动液动仪表、电动仪表、电子式模拟仪表、数字智能仪表,到计算机集散控制系统(DCS)等发展阶段,为各行各业的现代化大规模生产提供了强大的支持。
近年来,随着网络通信等相关技术的快速发展,自动化仪表正处于一场意义重大的变革中,以仪表的全数字化、开放化、网络化为特征的现场总线控制系统(FCS)正在迅猛发展。
浅谈化工行业自动化仪表的常见种类与功能毕业论文现代科学技术的发展,给我们的生活、生产都带来了极大的改变,尤其是自动化技术的出现,更是极大的解放了劳动力,提高了生产的效率和质量,保障了生产的安全性。
从技术层面来讲,自动化生产的体系结构非常复杂,它需要依靠众多技术设备在空间和逻辑上的组合协调才能正常有效地运行,如监控传感技术设备、信息传输技术设备、控制技术设备等。
文章主要就化工行业自动化生产中的自动化仪表进行相关的分析与探讨。
自动化指机器设备、系统或是管理过程、生产过程等,在没有人或少有人直接参与的情况下,按照预先设定的计划,通过自动检测、信息处理、分析判断、操纵控制,来实现预期目标。
自动化是伴随多种现代科学技术发展而出现的,它对这些多种科学技术进行了整合,其中涉及到计算机技术、电子学技术、系统工程技术、控制技术、信息传输技术等。
如今,不论是生产领域还是交通运输、医疗、军事、家居等领域,都在向着自动化的方向发展。
因为自动化技术可以有效代替人的劳动力投入,使人可以更加专注于更有价值的事务,改善人们的生活、生产模式,提升人的创造力、创新力。
化工自动化生产是指通过对自动化技术的应用,实现自动化生产。
它是通过将若干的自动化技术设备在空间和逻辑上组合成一个系统,并直接作用于化工生产设备,以代替以往的人工操作,实现自动化的生产过程。
化工生产是非常重要而且对于当前的社会来说是不可缺少的,与其他的行业生产不同,化工生产具有一定的特殊性,如操作精准度要求高、生产环境封闭、危险性高等。
人工进行操作容易对工作人员的健康造成损害,而且较为容易出错,轻者会导致生产不合格,降低生产质量,重者会引起安全事故,造成人员伤亡。
而自动化技术在化工生产中的应用,则可以取代人的劳动,提高生产操作的精准度,严格控制生产工艺指标,确保生产效率、生产质量,同时有效保障人的安全。
自动化生产的体系结构非常复杂,需要依靠众多技术设备在空间和逻辑上的组合协调才能正常有效地运行。
化工自动化仪表论文:浅议化工自动化仪表的应用【摘要】现代自动化仪表的智能化技术不但改善了仪表本身的性能,还影响到了控制网络的体系结构,它不再是功能单一的固定结构,其适应性越来越强,功能也越来越丰富。
笔者跟据自己的实践工作经验,针对检测执行仪表及相关控制策略进行了分析。
【关键词】石油化工;自动化仪表;控制1.检测执行仪表1.1温度仪表石化现场设备或管道内界质温度一般都需要指示控制,温度范围为-200℃到1800℃。
大多数采用接触式测量。
在现场指示的水银玻璃温度计多被双金属温度计取代,最常用的是热电阻、热电偶。
特殊热电阻有油罐平均温度计等特殊热电偶和耐磨热电偶(如乙烯裂解炉、催化裂化及丙烯腈装置用高速流动状态下测量高温)、表面热电偶(根据测量物体表面形状而定)、多点式热电偶(用在反应器、合成塔、转化炉等处)、防爆热电偶等。
热电阻、热电偶信号多直接进入dcs 或其它温度采集仪表,一体化的温度变送器(两线制)等因现场总线技术兴起而逐渐普及。
1.2压力仪表因为与安全密切相关,所以压力仪表受到工程重视。
压力范围为到300mpa(高压聚乙烯反应器)。
压力传感器、变送器和特种压力仪表采用多种原理,而且可用于高温介质、脉动介质、粘稠状、粉状、易结晶介质的压力测量,精度可达01级。
压力表分液柱式、弹性式、活塞式(压力校验仪)三类。
1.3物位仪表石化行业一般以液位测量为主,由于测量过程与被测物料特性关系密切,所以除浮力式仪表外,物料仪表没有通用产品。
按测量方式分为直读式、浮力式、静电式(差压、压力)、电接触式、电容式、超声波式、雷达式、重锤式、辐射式、激光式、磁致伸缩式、矩阵涡流式等,其中雷达式、磁致伸缩式以及矩阵涡流式液位计精度高,在石化行业正在逐步普及。
1.4流量仪表流量仪表是石化行业温、压、液(位)、流四大参数中内容最丰富的一个门类。
从控制的角度看稳定和优化是两大永恒的主题,都要用流量来考核。
而流量本身与流体及管道的关系又很大。
控制仪表的应用与发展姓名:学号:专业:班级:学院:摘要:过程控制是满足过程工业自动化需求的一门科学技术,它渗透在石油、化工、电力、冶金、食品、饮料等几乎任何工业领域里。
控制仪表和装置是自动化控制系统的重要设备(硬件),本文就控制仪表的分类及特点进行分析,并进一步阐述了在工业自动化生产中的应用,最后对其发展趋势做以展望。
关键词:控制仪表;装置自动化;应用;发展。
1 控制仪表的分类按控制仪表与装置所用能源的不同,可以将其分为电动、气动、液动和混合式等几大类。
其中,气动和液动控制仪表和装置发展最早,但电动控制仪表与装置发展趋势宜昌迅速,现在已经占绝对统治地位。
气动控制仪表的特点是:性能稳定,可靠性强,具有本质安全防爆性能,不受电磁场干扰、结构简单、维护方便。
在电子技术和计算机技术高度发展的今天,气动控制仪表所占领域虽然已十分狭小,但在一些大型装置的主体设备周围仍有采用。
基地式气动控制仪表对单一的工艺参数进行就地单回路调节。
尤其是气动执行器,具有安全、可靠及工作平衡等优点。
应用扔十分广阔,在许多由电动控制仪表和装置构成的系统中,执行器扔采气动式的。
因此,我国及世界上一些大型自动控制仪表装置生产公司仍在生产气动控制仪表。
随着生产过程自动化的发展,远距离集中控制日益增多,控制系统规模和复杂程度不断增加,气动和液动控制仪表在许多场合已不能满足要求,而电动控制仪表与装置则得到越广泛的应用和飞速的发展。
电动控制仪表与装置都采用了电子技术,从原理上分,电子控制仪表与装置又可分为两大类:模拟式控制仪表与装置和数字式控制仪表与装置。
模拟式控制仪表与装置按结构形式可分为基地式、单元组合式、组件组装式三大类。
一是基地式控制仪表一般结构比较简单,价格低廉,它不仅能够进行控制,同时还可以指示、记录。
因此适用于小型企业的单机自动控制系统。
二是单元组合式控制仪表应用灵活、通用性强,便于控制仪表的生产、维护及备品库存等。
三是组件组装式控制仪表可由仪表制造厂预先根据用户要求,组装好整套自控系统,再以成套装置形式提供给用户,从而可使自控系统的现场施工、系统安装和调试工作量大大减小,也使维护、检修和系统改装工作大大简化。

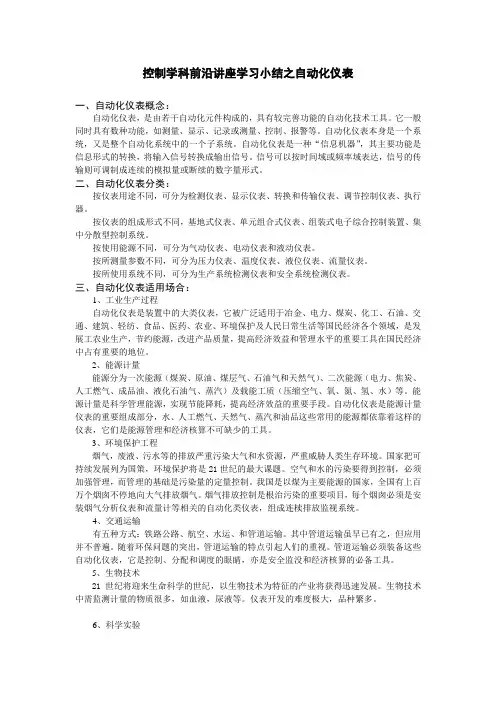

控制学科前沿讲座学习小结之自动化仪表一、自动化仪表概念:自动化仪表,是由若干自动化元件构成的,具有较完善功能的自动化技术工具。
它一般同时具有数种功能,如测量、显示、记录或测量、控制、报警等。
自动化仪表本身是一个系统,又是整个自动化系统中的一个子系统。
自动化仪表是一种“信息机器”,其主要功能是信息形式的转换,将输入信号转换成输出信号。
信号可以按时间域或频率域表达,信号的传输则可调制成连续的模拟量或断续的数字量形式。
二、自动化仪表分类:按仪表用途不同,可分为检测仪表、显示仪表、转换和传输仪表、调节控制仪表、执行器。
按仪表的组成形式不同,基地式仪表、单元组合式仪表、组装式电子综合控制装置、集中分散型控制系统。
按使用能源不同,可分为气动仪表、电动仪表和液动仪表。
按所测量参数不同,可分为压力仪表、温度仪表、液位仪表、流量仪表。
按所使用系统不同,可分为生产系统检测仪表和安全系统检测仪表。
三、自动化仪表适用场合:1、工业生产过程自动化仪表是装置中的大类仪表,它被广泛适用于冶金、电力、煤炭、化工、石油、交通、建筑、轻纺、食品、医药、农业、环境保护及人民日常生活等国民经济各个领域,是发展工农业生产,节约能源,改进产品质量,提高经济效益和管理水平的重要工具在国民经济中占有重要的地位。
2、能源计量能源分为一次能源(煤炭、原油、煤层气、石油气和天然气)、二次能源(电力、焦炭、人工燃气、成品油、液化石油气、蒸汽)及载能工质(压缩空气、氧、氮、氢、水)等。
能源计量是科学管理能源,实现节能降耗,提高经济效益的重要手段。
自动化仪表是能源计量仪表的重要组成部分,水、人工燃气、天然气、蒸汽和油品这些常用的能源都依靠着这样的仪表,它们是能源管理和经济核算不可缺少的工具。
3、环境保护工程烟气,废液、污水等的排放严重污染大气和水资源,严重威胁人类生存环境。
国家把可持续发展列为国策,环境保护将是21世纪的最大课题。
空气和水的污染要得到控制,必须加强管理,而管理的基础是污染量的定量控制。

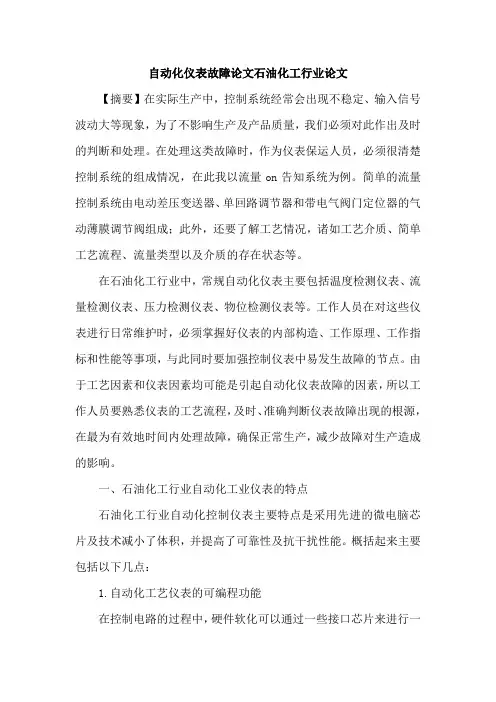

自动化仪表故障论文石油化工行业论文【摘要】在实际生产中,控制系统经常会出现不稳定、输入信号波动大等现象,为了不影响生产及产品质量,我们必须对此作出及时的判断和处理。
在处理这类故障时,作为仪表保运人员,必须很清楚控制系统的组成情况,在此我以流量on告知系统为例。
简单的流量控制系统由电动差压变送器、单回路调节器和带电气阀门定位器的气动薄膜调节阀组成;此外,还要了解工艺情况,诸如工艺介质、简单工艺流程、流量类型以及介质的存在状态等。
在石油化工行业中,常规自动化仪表主要包括温度检测仪表、流量检测仪表、压力检测仪表、物位检测仪表等。
工作人员在对这些仪表进行日常维护时,必须掌握好仪表的内部构造、工作原理、工作指标和性能等事项,与此同时要加强控制仪表中易发生故障的节点。
由于工艺因素和仪表因素均可能是引起自动化仪表故障的因素,所以工作人员要熟悉仪表的工艺流程,及时、准确判断仪表故障出现的根源,在最为有效地时间内处理故障,确保正常生产,减少故障对生产造成的影响。
一、石油化工行业自动化工业仪表的特点石油化工行业自动化控制仪表主要特点是采用先进的微电脑芯片及技术减小了体积,并提高了可靠性及抗干扰性能。
概括起来主要包括以下几点:1.自动化工艺仪表的可编程功能在控制电路的过程中,硬件软化可以通过一些接口芯片来进行一个比较复杂的功能控制,它的软件编程就是以储存控制程序代替往常的顺序控制。
如果在这个过程中用硬件代替,则需要一个完备的定时和控制电路。
所以,总的来说,如果可以利用软件置入仪器仪表来代替常规的逻辑电路,则可以极大地简化了硬件的结构。
2.自动化工业仪表的记忆功能往常,仪表采用的形式一般都是时序电路和组合逻辑电路,它们只可以在一定的时刻里记忆一些简单的状态,但是当下一状态到来之后,前面记忆到的状态就完全消失掉了。
但自从把微机引入到仪表的应用之后,它的随机存储器本来就可以记忆前一状态中的信息,所以只要一充上电,这些记忆便可以一直被保护存下来,同时还可以记忆其它状态的信息,再进行信息的重现和处理。
自动化仪表论文:生产过程自动化仪表常见故障分析摘要:生产过程中经常出现仪表故障现象,由于检测与控制过程中出现的故障现象比较复杂,正确判断、及时处理生产过程中仪表故障,不但直接关系到生产的安全与稳定,同时,也涉及到产品的质量和消耗,而且也最能反映出仪表维护人员的实际工作能力和业务水平,也是仪表维护人员能否获得工艺操作人员信任,彼此配合密切的关键。
现阶段自动化水平的不断提高,对现场仪表维护人员的技术水平提出了更高要求,要随时对生产过程中使用的仪表进行维护并能对常见故障及时处理。
关键词:生产过程仪表故障一、生产过程自动化仪表系统故障的判断思路由于生产操作管道化、流程化、全封闭等特点,尤其是现代化的企业自动化水平很高,工艺操作与检测仪表密切相关,工艺人员通过检测仪表显示的各类工艺参数,诸如反应温度、物料流量、容器的压力和液位、原料的成分等来判断工艺生产是否正常,产品的质量是否合格,根据仪表指示进行加量或减产,甚至停车。
仪表指示出现异常现象(指示偏高、偏低,不变化,不稳定等),本身包含两种因素:一是工艺因素,仪表正确的反映出工艺异常情况;二是仪表因素,由于仪表(测量系统)某一环节出现故障而导致工艺参数指示与实际不符。
这两种因素总是混淆在一起,很难马上判断出故障到五一长假除了旅游还能做什么?辅导补习美容养颜家庭家务加班须知 2 底出现在哪里。
仪表维护人员要提高仪表故障判断能力,除了对仪表工作原理、结构、性能特点熟悉外,还需熟悉测量系统中每一个环节,同时,对工艺流程及工艺介质的特性、设备的特性应有所了解,这能帮助仪表维护。
总之,分析现场仪表故障原因时,要特别注意被测控制对象和控制阀的特性变化,这些都可能是造成现场仪表系统故障的原因。
所以,我们要从现场仪表系统和工艺操作系统两个方面综合考虑、仔细分析,检查原因所在。
二、四大测量参数仪表控制系统故障分析步骤 1.温度控制仪表系统故障分析步骤温度控制仪表系统故障时,首先要注意两点:该系统仪表多采用电动仪表测量、指示、控制;该系统仪表的测量往往滞后较大。
论文模版说明:所投稿件请通栏排版,也不要设置页眉页脚,以便于修改及编辑;当文章录用后编辑部将会重新排版,来稿参照下面的格式即可。
(论文中的图、表的绘制,单位符号书写的规范请严格按照期刊中的标准)文中字体皆为5号,请注意粗体。
中文字体都为“宋体”;英文字体都为“Times New Roman”。
题目【中文标题,不超过20字,每两个英文字母或数字算作一个汉字】Title 【英文标题,单词首字母大写,不超过10个实词】所有作者名(注意用上标标注每位作者对应的单位,作者名之间用空格隔开) (单位全名(包括院、系)1,省份城市邮编;单位全名(包括院、系)2,省份城市邮编……)【请注意写全单位的二级名称,比如某某大学某某学院】Name1 Name2 Name2 (College,University1, City ZipCode; College,University2, City ZipCode) 摘要:1. 摘要一般以200字左右为宜2. 文摘的要素:1)目的—研究、研制、调查等的前提、目的和任务,所涉及的主题范围。
2)方法—所用的原则、理论、条件、对象、材料、工艺、结构、手段、装备、程序等。
3)结果—实验的、研究的结果,数据,被确定的关系,观察结果,得到的效果,性能等。
4)结论—结果的分析、研究、比较、评价、应用、提出的问题,今后的课题,假设,启发,建议,预测等。
3. 要用第三人称的写法。
应采用“对……进行了研究”、“报告了……现状”、“进行了……调查”等记述方法标明一次文献的性质和文献主题,不必使用“本文”、“作者”等作为主语。
】关键词:关键词是从论文题名、层次标题和正文中甄选出来的能反映论文主题概念的词或词组。
各关键词间用分号隔开,关键词一般为5~8个。
中图分类号:XXXX 文献标志码:X (中图分类号可参考期刊网站/hyfw/pai6.htm文献标志码可参考期刊网站/hyfw/pai7.htm)Abstract:英文摘要应是中文摘要的转译,应注意中英文不同的表达方法,不要简单地逐字直译。
仪表自动化论文温度是表征物体冷热程度的物理量,是工业生产和科学实验中最普通、最重要的热工参数之一。
物体的许多物理现象和化学性质都与温度有关,许多生产过程均是在一定的温度范围内进行的。
因此,温度的测量是保证生产正常进行、确保产品质量和安全生产关键环节。
温度不能直接加以测量,只能借助于冷热不同的物体之间的热交换,以及物体的某些物理性质随冷热程度不同而变化的特性,来进行间接测量。
利用热平衡原理,我们可以选择某一物体同被测物体相接触来测量它的温度,当两者达到热平衡状态,选择物体与被测物体的温度相同,通过对选择物体的物理量的测量,便可得到被测物体的温度数值。
其中,热电阻温度计和热电偶温度计在化工产业中得到了大众的认可,在我们龙宇煤化工各工艺流程中热电阻温度计是不可缺少仪表元器件之一。
今天,我就谈一谈我对热电组温度计的认识。
首先我们说一说热电阻的测温原理、特点:热电阻是中低温区常用的一种测温元件。
热电阻利用物质在温度变化时本身电阻也随着发生变化的特性来测量温度的。
热电阻的受热部分(感温元件)是用细金属丝均匀的缠绕在绝缘材料制成的骨架上,当被测介质中有温度梯度存在时,所测得的温度是感温元件所在范围内介质层中的平均温度。
它的主要特点是测量精度高,性能稳定。
其中铂热电阻的测量精确度最高。
热电阻的结构特点:热电阻通常和显示仪表、记录仪表和变送器配套使用。
它可以直接测量各种生产过程中从-200℃至+ 600℃范围内的液体、蒸汽和气体介质及固体表面的温度。
(1 )WZ 系列装配热电阻:通常由感温元件、安装固定装置和接线盒等主要部件组成,具有测量精度高,性能稳定可靠等优点。
实际运用中以Pt100 铂热电阻运用最为广泛。
(2 )WZPK 系列铠装铂热电阻:铠装热电阻是由感温元件、引线、绝缘材料、不锈钢套管组合而成的坚实体,它有下列优点:体形细长,热响应时间快,抗振动,使用寿命长等优点。
(3 )隔爆型热电阻:隔爆型热电阻通过特殊结构的接线盒,把接线盒内部爆炸性混合气体因受到火花或电弧等影响而发生的爆炸局限在接线盒内,生产现场不会引起爆炸。
自动化仪表论文:谈自动化仪表在自来水厂中的应用0.前言自动化在线仪表是水厂生产现场最直接的检测设备,被称为自动化的“眼睛”,其准确性直接影响到自动化控制的精度。
在自来水厂中应用好自动化在线仪表来进行监控,能降低消耗、确保供水安全、保证水质和压力的稳定性,产生良好的经济效益和社会效益。
1.自动化仪表在水处理系统中的重要地位在现代化的净水厂中,每一个生产过程总是与相应的仪表及自控技术有关。
仪表能连续检测各工艺参数,根据这些参数的数据进行手动或自动控制,从而协调供需之间、系统各组成部分之间、各水处理工艺之间的关系,以便使各种设备与设施得到更充分、合理的使用。
同时,由于检测仪表测定的数值与设定值可连续进行比较,发生偏差时,立即进行调整,从而保证水处理质量。
根据仪表检测的参数,能进一步自动调节和控制药剂投加量,保证水泵机组的合理运行,使管理更加科学化,达到经济运行的目的。
由于仪表具有连续检测、越限报警的功能,便于及时处理事故。
仪表还是实现计算机控制的前提条件。
所以在先进的水处理系统中,自动化仪表具有非常重要的作用。
2.水处理系统常用仪表的分类给水工程所用仪表大致可分为两大类:一类属于监测生产过程物理参数的仪表,如检测温度、压力、液位、流量等。
这类仪表采用国产表,其性能和质量基本能满足要求。
另一类属于检测水质的分析仪表,如检测水的浊度、ph值、溶氧含量、余氯、scd值等。
这些专用仪表在我国发展比较晚,因此,通常选用国外先进产品,从长远观点看是比较经济、可靠的。
检测仪表的好坏直接关系到给水自动化的效果。
在工程设计过程中,从仪表的性能、质量、价格、备件情况、售后服务等方面进行反复比较,我们一般采用进口仪表和国产仪表相结合的方法。
3.应用中应注意的问题3.1 ph计ph计,是一种常用的仪器设备,主要用来精密测量液体介质的酸碱度值,配上相应的离子选择电极也可以测量离子电极电位mv值,广泛应用于工业、农业、科研、环保等领域。
化工仪表工程师论文参考在化工企业中,自动化仪表工程同其他的安装工程类似,也是一门技术安装过程,我就给大家带来了有关化工仪表工程师论文内容,下面请欣赏。
摘要:经济的发展、科技的进步带动了我国化工企业的发展,在化工企业的发展中,自动化仪表工程起着重要的作用,关系到化工生产的各个环节,为了使化工企业各个生产环节顺利进行,也为了保障仪表系统的各项功能能够有效发挥,有必要对自动化仪表工程的质量进行控制。
文章通过探讨自动化仪表工程的影响因素,并对发展现状进行分析,来研究自动化仪表工程的质量控制措施。
关键词:化工企业;自动化仪表工程;质量控制随着我国社会经济的不断发展、科技的不断进步,化工企业的生产技术水平也在不断地提高。
近年来,化工企业的各项生产环节已经逐步开始机械化、无人化、自动化,当然生产自动化离不开自动化仪表的工程设备的帮助,在化工企业的不同领域,人们对自动化工程进行着不断的研究和探讨,分析了对自动化仪表工程质量的影响因素,希望能够通过改进工程的生产环节,来规避或者减少这些因素的影响,并摸索出相应的针对化工企业自动化仪表的控制措施,希望能够更好地促进自动化仪表工程的科学发展。
1 自动化仪表工程的质量控制的必要性自动化仪表工程在目前的企业中涉及面较广,应用到各个生产领域中,减轻了化工企业生产过程中的人力劳动强度,在一定程度上提高了生产的效率,减少了在操作过程中的工人自身因素对工作的影响,也减少了操作事故的发生。
总的来说,自动化仪表工程在化工企业的发展中起着非常重要的作用,是控制化工生产的命脉所在,所以在保证化工企业的正常发展的过程中需要对自动化仪表工程的质量进行相应的控制,只有自动化仪表工程的`质量安全有保障,才能够保障化工企业的各个生产环节高效安全的进行,使得整个化工企业健康有序的运行。
所以对自动化仪表工程的质量控制是产业发展的需要,在科技快速发展的今天存在一定的必要性。
2 自动化仪表工程的质量控制的影响因素化工企业的进步需要对自动化仪表工程进行质量控制,在采取对自动化仪表工程的质量控制的相应措施前,首先要了解影响自动化仪表工程的主要因素,这样才可以有针对性地进行改进,更好地对自动化仪表工程质量进行控制,主要影响因素如下:2.1 机械设备的质量问题在自动化仪表工程中,需要运用各种机械设备来保障工程的顺利实施,这些机械设备的质量直接影响自动化仪表工程的质量问题。
化工仪表及自动化绪论内容提要⏹化工自动化的意义及目的⏹化工自动化的发展概况⏹化工仪表及自动化系统的分类化工自动化的意义及目的⏹加快生产速度、降低生产成本、提高产品产量和质量。
⏹减轻劳动强度、改善劳动条件。
⏹能够保证生产安全,防止事故发生或扩大,达到延长设备使用寿命,提高设备利用率、保障人身安全的目的。
⏹生产过程自动化的实现,能根本改变劳动方式,提高工人文化技术水平,以适应当代信息技术革命和信息产业革命的需要。
化工自动化的发展情况⏹20世纪40年代以前➢绝大多数化工生产处于手工操作状况,操作工人根据反映主要参数的仪表指示情况,用人工来改变操作条件,生产过程单凭经验进行.低效率,花费庞大。
⏹20世纪50年代到60年代➢人们对化工生产各种单元操作进行了大量的开发工作,使得化工生产过程朝着大规模、高效率、连续生产、综合利用方向迅速发展.⏹20世纪70年代以来,化工自动化技术水平得到了很大的提高⏹20世纪70年代,计算机开始用于控制生产过程,出现了计算机控制系统⏹20世纪80年代末至90年代,现场总线和现场总线控制系统得到了迅速的发展化工仪表及自动化系统的分类按功能不同,分四类:检测仪表(包括各种参数的测量和变送)显示仪表(包括模拟量显示和数字量显示)控制仪表(包括气动、电动控制仪表及数字式控制器)执行器(包括气动、电动、液动等执行器)图0-1 各类仪表之间的关系1.自动检测系统利用各种仪表对生产过程中主要工艺参数进行测量、指示或记录的部分. 作用:对过程信息的获取与记录作用。
图0-2 热交换器自动检测系统示意图敏感元件对被测变量作出响应,把它转换为适合测量的物理量. 传感器对检测元件输出的物理量信号作进一步信号转换显示仪表将检测结果以指针位移、数字、图像等形式,准确地指示、记录或储存。
2.自动信号和联锁保护系统对某些关键性参数设有自动信号联锁保护装置,是生产过程中的一种安全装置。
自动信号联锁保护电路按主要构成元件不同分类:有触点式、无触点式两类 3.自动操纵及自动开停车系统自动操纵系统可以根据预先规定的步骤自动地对生产设备进行某种周期性操作。
摘要随着我国工业化水平不断提高,化工仪表自动化研究备受关注。
生产实践中的自动化控制是一门综合性的技术学科,自动化仪表的应用为化工行业过程控制提供了先进的手段,同时其必不可少的控制仪器为自动控制仪表。
本文从化工生产的角度出发探讨了自动化仪表的含义分类、产生开展、工作属性、功能开发及其未来的开展趋势,对提升化工效率、企业经济效益、社会综合效益,稳固仪表控制平安操作性、灵活应用性有积极有效的促进作用。
化学工业是创造价值经济的重要组成局部,它直接影响国计民生还国民经济的其他部门密切相关。
化工生产过程,往往是在密闭的容器和设备中,在对于工作人员不利的情况下连续进行的。
此外,不少介质还具直接伤害人体的化学性质。
因此,为了响应“以人为本〞的号召,使化工生产正常地、高效地进行,就必须把各项工艺参数维持在某一最正确的范围之内,并尽量使生产过程自动化,而这些数据的控制和维持,最直观的就是化工生产自动化仪表的局部。
关键词:自动化,化工生产,控制仪表目录第一章绪论 (1)1.1仪表自动化的产生和定义 (1)1.2自动化的工业应用 (2)1.2.1 环保仪器仪表 (2)1.2.2 电工仪器仪表 (2)1.2.3 工业自动化仪表 (2)第二章仪表自动化的介绍 (3)2.1概述 (3)2.1.1 什么是自动化 (3)2.1.2 工业控制系统的组成 (3)2.2工业自动化的优点 (4)第三章自动化仪表的分类 (5)3.1检测仪表 (5)3.1.1 温度仪表 (5)3.1.2 压力仪表 (5)3.1.3 物位仪表 (5)3.1.4 流量仪表 (6)3.1.5 在线过程分析仪 (6)3.2控制仪表 (6)3.2.1 DCS集散控制系统 (6)3.2.2 PLC可编程控制系统 (7)第四章自动化系统在化工生产中的应用 (8)4.1锅炉汽包水位控制方面的研究 (8)4.1.1 单冲量控制系统 (8)4.1.2 双冲量控制系统 (9)4.1.3 三冲量控制系统 (10)4.2冷却器控制方案的研究 (12)4.2.1 控制冷却剂的流量 (12)4.2.2 控制气氨排量 (12)第五章自动化在化工生产中的开展方向 (14)第六章结论 (15)参考文献 (16)致谢 (17)第一章绪论1.1仪表自动化的产生和定义工业仪表在我国出现较早,刚开始出现时主要运载在冶金、热能动力、石油炼制以及化工等热力生产行业中,所以在当时工业仪表被称作是热工表。
化工仪表自动化论文(共5则范文)第一篇:化工仪表自动化论文(共)化工仪表自动化方面的研究有利于促进化工行业的发展。
下面是小编推荐给大家的化工仪表自动化论文,希望大家有所收获。
化工仪表自动化论文一摘要:随着现代科学技术的不断进步,传统的化学生产方式已经不能满足现代化的需要。
为了有效的降低化工生产过程中的人身伤亡以及设备损坏,自动化装置提供了有效的途径。
在化工生产过程中由于实现了自动化,不但降低了工人的劳动强度降低了设备损耗,更有效的提高了设备的利用率。
因此,对于从事化学工艺技术的工作人员来讲,要想更好的做好本职工作并有所发展必须学习自动化以及仪表方面的知识。
关键词:化工仪表及自动化科学技术管理生产过程方法化工仪表及其自动化是一门利用自动控制学科、仪表仪器学科的理论和技术而服务于化学工程学科的综合性的技术学科。
而利用自动控制器仪表学科和计算机学科的理论服务于化学工程学科是目前我们研究的目标。
本文以化工生产需要为出发点探讨了化工仪表的分类、性能以及发展。
化工仪表自动化概述化工的生产过程主要是在高温、高压以及真空、深冷等密闭容器或设备的环境下连续进行。
此外,化工企业的产品以及介质还多具有易燃易爆、有毒以及腐蚀性等。
因此,为了确保现代化化工生产的正常进行,必须将化工的各项工艺参数保持在某一最佳范围内并尽量实现生产的自动化和现代化。
在化工设备上配置一些代替操作工人劳动的自动化装置,使生产在不同程度上自动的进行即为化工生产过程的自动化。
化工生产过程的自动化就是利用这些自动化装置来管理化工的生产过程,简称化工自动化。
实现化工生产过程的自动化除了加快生产速度降低生产成本以及提高产品的产量和质量外,最重要的是还可以提高设备的利用率,从而延长设备的使用寿命以实现优质高产低耗。
此外,采用自动化设备不仅能够降低劳动强度,还能有效的保证工作人员以及设备的安全,并且改善劳动条件。
更重要的是实现自动化以后还能够减少意外并防止事故的发生和扩大,从真正意义上达到了延长设备使用寿命、保证人身安全以及提高设备利用率的目的。
《过程自动化仪表》大作业专业电气自动化班级自动化 097姓名指导教师黑龙江建筑职业技术学院材料学院工艺概况;锅炉气泡水位控制自动化及仪表发展概述* 控制系统结构及仪表的发展基地式:20世纪50年代,适用于单回路单元组合式(按功能): DDZ, QDZ 20世纪60年代,之间用标准统一信号联系计算机: DDC, DCS 20世纪70年代先进控制和优化控制:CIPS, FCS 20世纪80年代以后自动控制系统的组成* 手动控制的步骤:(1)观察液位数值;(2)把观察到的实际数值与设定值加以比较,根据偏差的大小及变化情况做出判断,并发布命令。
* (3)根据命令操作给水阀,使液位回到设定值。
检测元件和变送器的作用是把被控变量c(t)转化为测量值y(t)。
* 控制器的作用是根据偏差的正负、大小及变化情况,按某种预定的控制规律给出控制作用u(t)。
比较机构和控制装置通常组合在一起,称为控制器。
* 执行器的作用是接受控制器送来的u(t),相应地去改变操纵变量q(t)。
* 被控对象是生产过程中被控制的工艺设备或装置。
通过上述示例的对比分析知道,一般过程控制系统是由被控对象、测量变送器、控制器、控制阀四个基本环节所组成 简单控制系统结构简单,投资少,易于调整和投运,能满足一般生产过程的控制要求,因而应用广泛。
它尤其适用于被控对象纯滞后和时间常数较小,负荷和干扰变化比较平缓或者对被控变量要求不太高的场合。
按被控制的工艺变量来划分,最常见的是温度、压力、流量、液位和成分五种控制系统。
在集散控制系统(DCS)和可编程逻辑控制器(PLC)中,过去的调节器的功能是由软件实现的。
一般为控制器系统软件中的一个功能函数。
此功能函数可以通过简单的组态实现非常复杂的控制功能,组成简单控制系统只是其中的应用之一。
和过去的常规模拟仪表不同,复杂的控制系统与简单控制系统相比,在硬件上并不增加多少投资,硬件安装复杂程度也没增加。
那么是不是应该更多的使用复杂控制系统来取代简单控制系统呢?笔者不这么看,在选择控制方案时,应该一切从实际出发,能满足控制要求就可以了,毕竟简单控制系统结构简单,调整和投运比较容易。
先进技术的采用只是一种手段,并不是我们所要的效果。
只有合理地使用才能真正提高自动化水平,提高产品的质量和数量,改善劳动条件,在经济效益上也会反映出来。
不从具体实际出发,一味的追求复杂高级,甚至认为控制系统越复杂就越先进,效果就越好的看法是错误的。
对于一个搞自动化的工程技术人员来说,掌握一些先进的控制技术不是最难的,最难的就是怎样合理的应用这些技术。
比例积分调节器的输出信号不仅仅与输入偏差保持比例关系,还与输入偏差对时间的积分成正比。
只要有偏差存在,调节器的输出就要变化,直到输入偏差等于零为止,所以使用比例积分调节器能消除被控变量的余差。
比例积分调节器的特性式如下:式中,Kc*e是比例输出项,是积分输出项,Ti称作积分时间。
在同样比例度δ情况下, 积分时间Ti越短,积分作用越强,消除余差能力强。
* 按设定值的不同情况,将自动控制系统分为三类:定值控制系统、随动控制系统、程序控制系统。
定值控制系统设定值保持不变(为一恒定值)的反馈控制系统称为定值控制系统。
随动控制系统设定值不断变化,且事先是不知道的,并要求系统的输出(被控变量)随之而变化。
程序控制系统设定值也是变化的,但它是一个已知的时间函数,即根据需要按一定时间程序变化。
①被控对象(工艺对象):自动控制系统中,工艺参数需要控制的生产过程、设备或机器。
②被控变量:被控过程内要求保持设定值的工艺参数。
操纵变量:受控制器操纵的用以克服干扰的影响,使被控变量保持设定值的物料量或能量(流过控制阀介质的流量)。
④扰动:除操纵变量外,作用于被控过程并引起被控变量变化的因素(使被控变量偏离设定值:工艺参数所要求保持的数值⑥偏差:被控变量设定值与实际值之差⑦负反馈:将被控变量送回输入端并与输入变量相减控制系统的输入有设定作用和扰动作用。
静态(定态):当输入恒定不变时,整个系统若能建立平衡,系统中各个环节将暂不动作,它们的输出都处于相对静止状态。
此时输入与输出之间的关系称为系统的静态特性。
环节的静态特性动态:由于输入的变化,输出随时间变化,其间的关系称为系统的动态特性。
也就是说,从输入开始,经过控制直到再建立静态,在这段时间中,整个系统的各个环节和变量都处于变化的过程之中,这种状态称为动态。
* 检测元件和变送器的作用是把被控变量c(t)转化为测量值y(t)。
* 控制器的作用是根据偏差的正负、大小及变化情况,按某种预定的控制规律给出控制作用u(t)。
比较机构和控制装置通常组合在一起,称为控制器。
* 执行器的作用是接受控制器送来的u(t),相应地去改变操纵变量q(t)。
* 被控对象是生产过程中被控制的工艺设备或装置。
* 检测元件和变送器的作用是把被控变量c(t)转化为测量值y(t)。
* 控制器的作用是根据偏差的正负、大小及变化情况,按某种预定的控制规律给出控制作用u(t)。
比较机构和控制装置通常组合在一起,称为控制器。
* 执行器的作用是接受控制器送来的u(t),相应地去改变操纵变量q(t)。
* 被控对象是生产过程中被控制的工艺设备或装置。
比例积分调节器的输出信号不仅仅与输入偏差保持比例关系,还与输入偏差对时间的积分成正比。
只要有偏差存在,调节器的输出就要变化,直到输入偏差等于零为止,所以使用比例积分调节器能消除被控变量的余差。
比例积分调节器的特性式如下:式中,Kc*e是比例输出项,是积分输出项,Ti称作积分时间。
在同样比例度δ情况下,积分时间Ti越短,积分作用越强,消除余差能力强1. 被控变量的选择在一个生产过程中,可能发生波动的工艺变量很多,但并非对所有的变量都要加以控制。
一个化工厂的操作控制大体上可以 分为三类,即物料平衡控制和能量平衡控制、产品质量或成分控制、限制条件或软限保护的控制。
因而在进行自动控制系统 设计时,应深入了解工艺过程,找出对稳定生产、对产品的产量和质量、对确保经济效益和安全生产有决定性作用的工艺变 量,或者人工操作过于频繁、紧张,难以满足工艺要求的工艺变量,作为被控变量来设计自动控制系统。
作为物料平衡控制 的工艺变量常常是流量、液位和压力,它们可以直接被检测出来作为被控变量。
而作为产品质量控制的成分往往找不到合适 的、可靠的在线分析仪表,因而常常采用反应器的温度、精馏塔某一块灵敏板的温度或温差来代替成分作为被控变量。
这个 间接的被控变量—温度或温差,只要与成分有对应关系,并且有足够的灵敏度,则完全是合适的。
这种做法在石油化工生产 中是常见的,并且是一个行之有效的好办法。
2. 操纵变量的选择在生产过程中,工艺总是要求被控变量能稳定在设计值上,因为工艺变量的设计值是按一定的生产负荷、原料组分、质量要 求、设备能力、安全极限以及合理的单位能耗等因素综合平衡而确定的,工艺变量稳定在设计值上一般都能得到最大的经济 效益。
然而由于种种外部的和内在的因素,对工艺过程的稳定运转必然存在着干扰,因而在进行自动控制系统设计时必须深 入研究工艺过程,认真分析干扰产生的原因,正确选择操纵变量,建立一个合理的控制系统,以确保生产过程的平稳操作。
选择操纵变量时,主要应考虑如下的原则:(1)首先从工艺上考虑,它应允许在一定范围内改变;(2)选上的操纵变量的调节通道,它的放大系数要大,这样对克服干扰较为有利;(3)在选择操纵变量时,应使调节通道的时间常数适当小一些,而干扰通道的时间常数可以大一些;(4)选上的操纵变量应对装置中其它控制系统的影响和关联较小,不会对其它控制系统的运行产生较大的干扰。
使用比例积分调节器应注意以下问题: 1. 当给定值或扰动变化时,待系统稳定后,被控变量没有余差。
2. 比例调节器控制作用没有相位滞后,纯积分调节器控制作用的相位滞后为90度,比例积分调节器的相位滞后可以在0度~90度范围内变化。
因而应合理设置比例度和积分时间,以求得较好的调节品质。
积分作用的相位滞后容易引起振荡,所以比例度δ应相应加大,如果振荡仍较严重,还可以适当加大积分时间Ti。
但Ti也不能太大,因为那样被控变量的回复速度就很慢。
3. 在一些软限保护中使用的比例积分调节器,由于正常时被控变量与给定值之间总有偏差存在,调节器的积分作用就要使输出不断变化,达到其极限值,因而出现积分饱和,当偏差为零或反向时,调节器输出的变化不能及时给出,会带来一些不利的影响。
采取防积分饱和措施能避免这种现象。
4. 比例积分调节器适用于对象纯滞后不大,时间常数也不大,而又不允许被控变量有余差的场合。
在比例积分调节器中有宽窄比例范围和快慢积分时间之分,可根据不同需要进行选用。
一般液位均匀控制可选用宽比例范围的调节器,对于时间常数很小的流量和液体压力控制,可选用快积分时间的调节器。
对于纯滞后和时间常数都较大的温度、成分对象,由于积分作用的滞后,将使调节作用不及时,超调量增加,过程振荡,回复时间加长,因而此时应增加微分作用,才能改善调节品质。
在研究自动控制系统时,为了更清楚的表示控制系统各环节的组成、特性和相互间的信号联系,一般都采用方框图。
每个方框表示组成系统的一个环节,两个方框之间用带箭头的线段表示信号联系;进入方框的信号为环节输入,离开方框的为环节输出。
控制器执行器被控对象测量变送x (t)e (t)u (t)y (t)z (t)控制系统的方框图。
