9.分程控制-过程控制(自动化)解析

9.分程控制-过程控制(自动化)解析
分程与阀位控制系统
本讲主要内容
分程控制的特点与适用场合； 分程区间的确定方法； 阀位控制的概念与设计方法。
例1：间歇聚合反应器的控制问题
T
Y
冷水
“A”
蒸汽
“B”
控制要求：反应开始前，需要用蒸汽加热以达到反应所需 的温度；当反应开始后，因放出大量反应热，需要用冷水 进行冷却。要求全过程自动控制反应器的温度，怎么实现？
氮封的技术要求
实行氮封的技术要求是：要始终保持储罐内的 氮气压微量正压。储罐内储存物料量增减时， 将引起罐顶压力的升降，应及时进行控制，否 则将使储罐变形，更有甚者，会将储罐吸扁。 因此，当储罐内液面上升时，应停止继续补充 氮气，并将压缩的氮气适量排出。反之，当液 面下降时应停止放出氮气。只有这样才能达到 既隔绝空气，又保证容器不变形的目的。
多回路PID控制系统小结
用于改善控制系统性能的多回路PID系统 （1）串级控制系统； （2）前馈控制系统； （3）变增益/变比值控制系统。
用于满足工艺特定需要的多回路PID系统 （1）均匀控制系统； （2）比值控制系统； （3）分程控制系统； （4）阀位控制系统； （5）选择性控制系统。
练习
题1 下图为化学反应器的过程控制系统：1）说明图中的控制策略属于哪类控制系统？2） 最主要的被控变量是什么？最主要的操纵变量是什么？3）图中哪个控制器要整定的最慢， 哪个控制器要整定的最快？为什么？4）阀门V1是气开还是气关？为什么？V2是气开还是 气关？为什么？5）指出各图中控制器的正反作用，并给出选取的理由；6）给出图中控制 规律的选取。
0.10
调节阀气动信号（MPa）
避免两调节阀频繁开 闭的方法： （1）控制阀引入不 灵敏区。 （2）同时，控制器 引入调节死区（为什 么？）

化工仪表及自动化第8章 第六节 分程控制系统

化工仪表及自动化第8章 第六节 分程控制系统
90
第六节 分程控制系统
就控制阀的开、关形式分类
两个控制阀同向动作，即随着控制器输出信号 （即阀压）的增大或减小，两控制阀都开大或关 小。
两个控制阀异向动作，即随着控制器输出信号 的增大或减小，一个控制阀开大，另一个控制阀 则关小。
91
第六节 分程控制系统
图8-36 两阀同向动作
图8-37 两阀异向动作
98
可采用分程控制方案。
图8-41 贮罐氮封分程控制方案
图8-42 氮封分程阀特性图
解决贮罐中物料量的增减会导致氮封压力的变化的问题。
96
第六节 分程控制系统
三、分程控制中的几个问题
（1）控制阀流量特性要正确选择。
图8-43 阀门特性
97
第六节 分程控制系统
（2）大小阀并联时，大阀泄漏量不可忽视，否则就不能 充分发挥扩大可调范围的作用。当大阀泄漏量较大时， 系统的最小流通能力就不再是小阀的最小流通能力。 （3）控制器的选择和参数整定，可参照简单控制系统处 理。如果在运行中，两个控制通道特性不同，即广义对 象特性是两个，控制器参数不能同时满足两个不同对象 特性的要求。这时，只好照顾正常情况下的被控对象特 性，按正常情况下整定控制器的参数。对另一台阀的操 作要求，只要能在工艺允许的范围内即可。
前馈控制系统
前馈控制系统及其特点 前馈控制系统的主要形式 前馈控制系统的应用场合
选择性控制系统
基本概念 选择性控制系统的类型 积分饱和及其防止
2
内容提要
分程控制系统
概述 分程控制的应用场合 分程控制的几个问题
多冲量控制系统
3
概述
根据根据系统的结构和所担负的任务
复杂控制系统
92
第六节 分程控制系统

《分程控制》课件

性能测试
对系统的性能进行测试，如响应时间、稳定性、精度等，确保其满 足设计要求。
故障诊断与处理
对系统运行过程中出现的故障进行诊断和处理，确保系统可靠性和 稳定性。
04
分程控制系统的优化
控制策略优化
控制策略的灵活性
为了适应不同的操作条件和系统变化，需要设计具有更高灵 活性的控制策略。例如，采用自适应控制策略，可以根据系 统参数的变化动态调整控制参数，提高系统的稳定性和性能 。
算法的精度和稳定性
为了提高控制精度和稳定性，需要对 算法进行改进。例如，采用更精确的 数值计算方法，减小算法误差；采用 自适应滤波技术，减小噪声干扰，提 高算法的稳定性。
控制器优化
控制器的可扩展性
为了满足系统规模不断扩大的需求，需 要设计具有可扩展性的控制器。例如， 采用模块化设计方法，将控制器划分为 多个模块并独立开发，便于后期维护和 升级。
分程控制系统在交通控制中具有广泛应用，能够实现交通信号的智能化管理和调度，提高道路通行效 率和交通安全。
详细描述
交通控制是城市交通管理的重要组成部分，分程控制系统可以将交通信号灯的控制分成多个阶段，根 据不同路段的交通流量和车辆行驶情况，对每个阶段进行分别控制。这有助于提高道路通行效率、缓 解交通拥堵、减少交通事故，为城市交通管理提供有力支持。
解释
分程控制的应用场景非常广泛，在化工生产中可以实现温度、压力、流量的精确 控制，在电力系统中可以实现发电、输电、配电的自动化控制，在制药领域可以 实现药物成分的精确配比和混合。
02
分程控制系统设计
系统架构设计
01
02
03
系统架构
分程控制系统的整体架构 ，包括输入、输出、控制 逻辑等部分。

过程控制课后习题答案及解析

过程控制课后习题答案及解析-CAL-FENGHAI.-(YICAI)-Company One1第1章自动控制系统基本概念~~1-3 自动控制系统主要由哪些环节组成解自动控制系统主要由检测变送器、控制器、执行器和被控对象等四个环节组成。

~~ 1-5 题1-5图为某列管式蒸汽加热器控制流程图。

试分别说明图中PI-307、TRC-303、FRC-305所代表的意义。

题1-5图加热器控制流程图解PI-307表示就地安装的压力指示仪表，工段号为3，仪表序号为07；TRC-303表示集中仪表盘安装的，具有指示记录功能的温度控制仪表；工段号为3，仪表序号为03；FRC-305表示集中仪表盘安装的，具有指示记录功能的流量控制仪表；工段号为3，仪表序号为05。

~~~~~ 1-7 在自动控制系统中，测量变送装置、控制器、执行器各起什么作用解测量变送装置的功能是测量被控变量的大小并转化为一种特定的、统一的输出信号（如气压信号或电压、电流信号等）送往控制器；控制器接受测量变送器送来的信号，与工艺上需要保持的被控变量的设定值相比较得出偏差，并按某种运算规律算出结果，然后将此结果用特定信号（气压或电流）发送出去执行器即控制阀，它能自动地根据控制器送来的信号值来改变阀门的开启度，从而改变操纵变量的大小。

~~~1-8．试分别说明什么是被控对象、被控变量、给定值、操纵变量、操纵介质解：被控对象（对象）——自动控制系统中，工艺参数需要控制的生产过程、生产设备或机器。

被控变量——被控对象内要求保持设定值的工艺参数。

控系统通常用该变量的名称来称呼，如温度控制系统，压力制系统等。

给定值（或设定值或期望值）——人们希望控制系统实现的目标，即被控变量的期望值。

它可以是恒定的，也可以是能按程序变化的。

2操纵变量（调节变量）——对被控变量具有较强的直接影响且便于调节（操纵）的变量。

或实现控制作用的变量。

操纵介质(操纵剂)——用来实现控制作用的物料。

9.分程控制-过程控制(自动化)解析

T1C
T2C
FC
冷却剂 加热剂 (C)
V1
V2
练习（续）
答：⑴ 是串级分程控制系统。 ⑵ 最主要的被控变量是反应器内温度，最主要的操纵变量是冷剂流量。 ⑶ 图中T1C要整定的最慢，FC最快。 ⑷ 阀门V1是气关，保证反应温度不致过高，从而生成其它产物。阀门 V2是气关。 ⑸ 图中：T1C反作用，T2C正作用，FC正作用。 (6) T1C：PID；T2C：P（PI，I弱）；FC：P。
分程控制应用之一（续）
对于此问题的解决办法：
采用两个控制阀（同为气开或气关），在小流量（低负荷）时用小阀 加酸或碱试剂，在大流量（高负荷）时用小阀不够时再开大阀加酸或碱试 剂。 比如：两阀分别为A和B，QAmax=4， QBmax=100，两阀的可调范围相等，即 RA=RB=30。若B阀的泄漏量为最大流量的0.02% ，即QBS=0.02%QBmax=0.02。 当采用分程控制后，最小流量和最大流量分别为： Qmin=QAmin+QBS=4/30+0.02=0.153；Qmax=QAmax+QBmax=4+100=104 因此此两阀组合在一起的可调范围将扩大到R=104/0.153≈680»30。
分程与阀位控制系统
本讲主要内容
分程控制的特点与适用场合； 分程区间的确定方法； 阀位控制的概念与设计方法。
例1：间歇聚合反应器的控制问题
T
Y
“A” “B”
冷水 蒸汽
控制要求：反应开始前，需要用蒸汽加热以达到反应所需 的温度；当反应开始后，因放出大量反应热，需要用冷水 进行冷却。要求全过程自动控制反应器的温度，怎么实现？
富气 C-201 TIC203
TC
D-201

通俗易懂 自动控制原理

通俗易懂自动控制原理
自动控制原理是指通过使用各种控制设备和技术，实现对系统或过程进行自动
监测、调节和控制的原理。

它在各个领域都得到了广泛应用，如工业自动化、交通运输、航空航天等领域。

本文将从通俗易懂的角度，对自动控制原理进行解释。

自动控制原理的核心是建立一个控制系统，该系统包括传感器、执行器、控制
器和反馈机制。

传感器用于监测系统的状态或变量，例如温度、压力、速度等。

执行器则根据控制信号来实施相应的操作，例如开关、阀门、电机等。

控制器是系统的大脑，根据传感器的反馈信息和预设的目标，生成控制信号并发送给执行器。

反馈机制用于将系统的实际输出与预期输出进行比较，从而进行误差修正。

在自动控制原理中，最常用的控制方法是反馈控制。

它基于系统的反馈机制，
通过不断比较实际输出与预期输出的差异，来调节执行器的操作以达到控制目标。

反馈控制具有稳定性好、动态响应快的特点，广泛应用于工业自动化和其他领域。

另外，自动控制原理还涉及到一些重要的概念和理论，例如控制系统的开环和
闭环，控制系统的稳定性分析，以及控制系统的频率响应等。

这些概念和理论为实现有效的自动控制提供了基础。

总之，自动控制原理是一门重要的学科，它通过使用各种控制设备和技术，实
现对系统或过程的自动监测、调节和控制。

通过合理应用自动控制原理，可以提高生产效率，降低人力成本，并且在提高系统稳定性和响应速度方面发挥着重要作用。

在不同领域的实际应用中，自动控制原理的应用将继续发展和完善，为人们提供更高效、安全和可靠的控制方法。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

反应器温度分程控制系统
分程控制
定义：若一台控制器去操纵几只阀门，并且是按输出 信号的不同区间操作不同的阀门，这种控制方式习惯 上称为分程控制。
根据阀的开闭形式，分程控制有同向分程、异向分程 两种。同向分程：多个阀同为气开阀，或同为气关阀。 异向分程：多个阀中一些为气开，其他为气关阀。同 向或异向规律的选择全由工艺的需要而定。
PC
“A”
N2
气开阀
在炼油厂或石油化 工厂中，有许多存 放着各种油品或石 油化工产品的储罐， 为使这些油品或产 品不与空气中的氧 气接触而被氧化变 质，常采用罐顶充 氮气的做法，使储 存物与外界空气隔 绝。
氮封的技术要求
实行氮封的技术要求是：要始终保持储罐内的 氮气压微量正压。储罐内储存物料量增减时， 将引起罐顶压力的升降，应及时进行控制，否 则将使储罐变形，更有甚者，会将储罐吸扁。 因此，当储罐内液面上升时，应停止继续补充 氮气，并将压缩的氮气适量排出。反之，当液 面下降时应停止放出氮气。只有这样才能达到 既隔绝空气，又保证容器不变形的目的。
C-201
TIC203
TC
分
FC
馏
一中回流 塔
FIC203
反应油气
富气
D-201 粗汽油 轻柴油 回炼油浆 外甩油浆
问题：TIC203与轻柴油的产品 质量关系密切，需要加以有效 控制。但原控制方案中三通调 节阀的调节能力不足，经常需 要人工干预（手动调节一中回 流量）。 如何改进方案？要求： （1）确保TIC203的控制能力； （2）尽可能使一中回流经换热 器进行能量回收； （3）一中回流量作为稳定塔的 热源，希望波动尽可能小。
＋
TC
－
＋
蒸汽阀
f2(t)
＋ 换热器
反应釜
Tm 温度测量
问题： Tm Tm f1 f2
分程控制系统非线性的补偿
冷水阀 f1(t)
Tsp
u(t)
＋
TC
－
＋
蒸汽阀
f2(t)
＋ 换热器
反应釜
Tm 温度测量
补偿原理： Tm f1 Tm f2 f1 u f2 u
分程控制非线性补偿方法
设计分程控制的目的：一是为扩大控制阀的可调范围， 以改善控制系统的品质；二是满足工艺上操作的特殊 要求。
分程控制应用之一
扩大控制阀的可调范围（同向分程） 控制阀的可调范围R：阀的静态指标，是控制阀可以调节的最
大流量与最小流量之比。国产柱塞型阀固有可调范围是30。 绝大多数化工生产过程中，R=30的控制阀足够满足生产要求。
对于废水处理中的pH值控制，可调范围要求特别大。工厂的 废液来自下水道、污水沉淀池、洗涤器等处，其流量变化可达4-5 倍，酸碱含量可以变化几十倍以上；废液中酸或碱的类型各异， 其含量变化使pH值也产生变化，因而这种场合需要的可调范围会 超过1000。
分程控制应用之一（续）
对于此问题的解决办法：
采用两个控制阀（同为气开或气关），在小流量（低负荷）时用小阀 加酸或碱试剂，在大流量（高负荷）时用小阀不够时再开大阀加酸或碱试 剂。 比如：两阀分别为A和B，QAmax=4， QBmax=100，两阀的可调范围相等，即 RA=RB=30。若B阀的泄漏量为最大流量的0.02% ，即QBS=0.02%QBmax=0.02。
反应器温度分程控制系统
问题： （1）选择两调节阀 的气开气关属性； （2）温度控制器的 正反作用； （3）协调两调节阀 的动作； （4）如何克服广义 对象的非线性。
反应器温度控制系统 调节阀的分程动作关系
阀开度(%) 气开阀
100
气 关
“A” 阀
“B”
0 0.02
0.06
0.10
调节阀气动信号（MPa）
控制阀分程动作---异向分程
工作过程： （1）当温度偏低时，调节阀 气动信号增大。若冷水阀A 还未全关，则逐步关冷水阀； 否则，开大蒸汽阀B； （2）当温度偏高时，调节阀 气动信号减少。若蒸汽阀B还 未全关，则逐步关蒸汽阀； 否则，开大冷水阀A；
分程控制系统的非线性
冷水阀 f1(t)
Tsp
u(t)
阀位控制系统
r1
主控制阀 对
主控制器
阀位控制器 （VPC）
象 副控制阀
r2
测量变送器
图中，r2为对应旁路阀（主控制阀）的较小开度设定值。阀 位控制器VPC和副控制阀及对象构成一个次控制回路，主控制 器和主控制阀（旁路阀）及对象构成主控制回路（具有良好 的动态品质）。
例3：分馏塔轻柴油 抽出塔板温度控制问题
0.10
调节阀气动信号（MPa）
避免两调节阀频繁开 闭的方法： （1）控制阀引入不 灵敏区。 （2）同时，控制器 引入调节死区（为什 么？）
Hale Waihona Puke B阀接受控制器的输出信号为0.02-0.058MPa，而A阀接受的信号 为0.062-0.10MPa。因此，在两个控制阀之间存在一个不灵敏区 （间隙区）。针对一般储罐顶部空隙较大，压力对象时间常数大， 而氮的压力控制精度要求不高的实际情况，存在一个不灵敏区是 允许的。
当采用分程控制后，最小流量和最大流量分别为： Qmin=QAmin+QBS=4/30+0.02=0.153；Qmax=QAmax+QBmax=4+100=104 因此此两阀组合在一起的可调范围将扩大到R=104/0.153≈680»30。
分程控制应用之二
满足工艺上操作的特殊要求（异向分程） 例1的间歇聚合反应器的温度控制就是这样的情况
补偿原理：
Tm f1 Tm f2 f1 u f2 u
若
3 Tm Tm f1 f2
阀开度(%)
100
“A”
“B”
0 0.02
0.04
0.06
0.10
调节阀气动信号（MPa）
f1 3 f2 u u

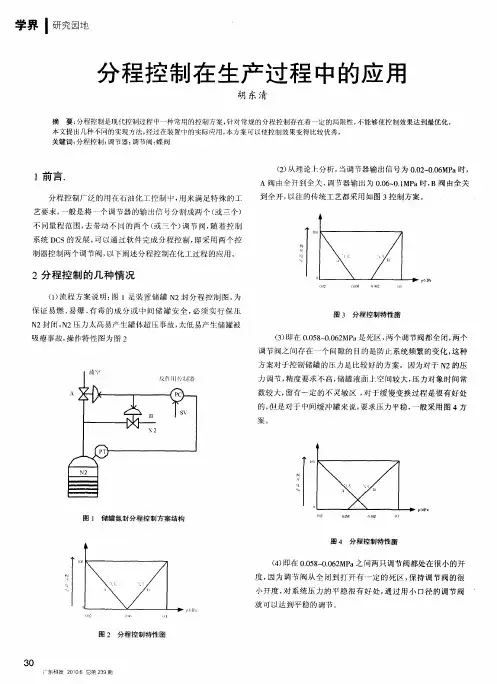

例2：贮罐气封分程控制系统
排空 气关阀 “B”
N2
分程与阀位控制系统
本讲主要内容
分程控制的特点与适用场合； 分程区间的确定方法； 阀位控制的概念与设计方法。
例1：间歇聚合反应器的控制问题
T
Y
冷水
“A”
蒸汽
“B”
控制要求：反应开始前，需要用蒸汽加热以达到反应所需 的温度；当反应开始后，因放出大量反应热，需要用冷水 进行冷却。要求全过程自动控制反应器的温度，怎么实现？
问题： （1）协调两调节阀的动作； （2）如何避免两调节阀的频繁开闭以减少N2用量?
图中所用的仪表均为气动仪表，A阀选择气开阀，B阀 选择气关阀，控制器具有反作用，采用PI控制规律 。
贮罐气封分程控制系统 分程动作过程
阀开度(%) 气
关 阀 气开阀
100
“B”
“A”
0 0.02
0.058 0.062
