1型班用单帐篷（迷彩）使用说明书秦皇岛天恩帐篷有限公司（原中国人民解放军第三五二四工厂）二零零七年四月1用途主要供野外条件下住宿、办公用。
2主要结构形式81型班用单帐篷系底部为正方形，篷顶为四坡尖顶的支杆式帐篷。
前后围墙上各有一个门和两个窗，前后坡顶上各有一个可任意开关的天窗，两侧围墙各有两个窗。
篷身为一整体，靠一根中柱（4节）、十根围墙柱（2节）十根拉绳、十跟地桩支撑和拉紧的联合作用将其牢牢地固定在地面上。
围墙四角用套绊连接，需要时可以解开套绊把围墙撩起。
3规格尺寸及使用面积长4.8m、宽4.8m、围墙高1.6m、中心顶高3.2m。
使用面积23.04m2。
包装运输总质量45kg，体积0.128 m3。
4主要材料4.1 篷身：采用400D X400D涤纶沙漠迷彩防水帆布及210D X 210D丛林迷彩防水牛津布。
4.2篷架：中柱为© 2篷架：中柱为© 38X焊接钢管，边柱为© 25 X焊接钢管；拉绳：© 6mm草绿色涤纶包芯绳；地桩：全部为30X 30 X 4角钢，长450mm。
5帐篷的零部件及分类包装每顶帐篷所有的零部件分类包装后，共计2件。
详见表一。
-1-表一帐篷的零部件及分类包装6架设与撤收6.1 架设6.1.1选择地势较为平坦的地方，清理帐篷预定架设地面的杂物，使场地平整6.1.2打开所有包装件，清点核对零部件的品名、数量。
6.1.3先将分为三节的中柱插接在一起，将柱顶管插入篷顶洞眼内。
将天窗钢丝框取出装入袋形天窗盖内，扎紧袋口扎带，试拉天窗拉绳，看天窗是否开关自如。
然后由一至二人将篷布用中柱支起，其余人员在四周把篷布拉住，并把围墙柱插入围柱洞内，把拉绳套在围墙柱顶管上，再用地桩把拉绳固定于地面上。
地桩位置应使拉绳与地面成60°〜45°角为宜，四角拉绳对准篷顶脊线。
帐篷支起后，如地桩位置不合适，应进行调整，拉绳松紧以帐篷平展为宜，风大地区可适当拉紧些。

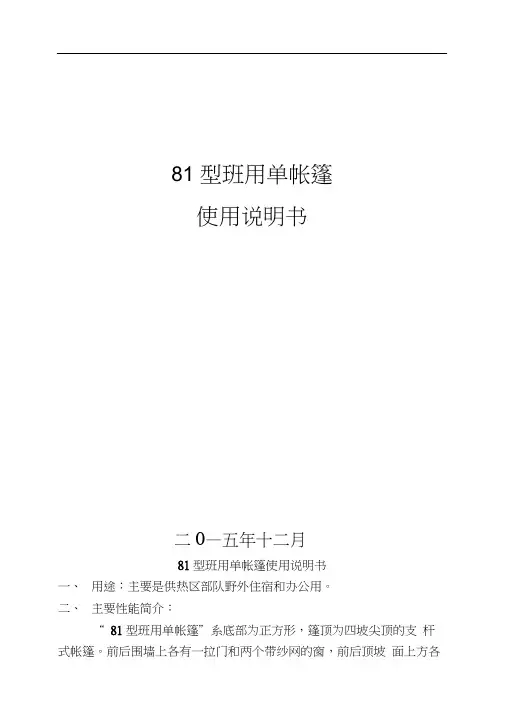

81 型班用单帐篷使用说明书二0—五年十二月81型班用单帐篷使用说明书一、用途：主要是供热区部队野外住宿和办公用。
二、主要性能简介：“ 81型班用单帐篷”系底部为正方形，篷顶为四坡尖顶的支杆式帐篷。
前后围墙上各有一拉门和两个带纱网的窗，前后顶坡面上方各有一个可任意开关的天窗，两侧围墙各有两个带纱网窗。
篷身为一整体，靠一根中心支柱（两节），十根围墙立柱、十根拉绳与十根地桩支撑和拉紧的联合作用，将其牢牢地固定在地面上。
围墙四角用套绊连接，需要时可以解开套绊把围墙掀开。
三、规格尺寸：帐篷长、宽、围墙高、顶高，使用面积23川，住用人数12人。
包装后总质量，总体积m3。
外观见图：81型班用单帐篷”展开示意图四、主要材料：篷身采用28 X 2/28 X 2草绿涤纶防水帆布。
其防霉性能，防水性能优良。
支杆为焊接钢圆管，每顶帐篷包装2件，详见包装明细表。
五、支撑与拆卸：1.选择平整场地，清除地面的杂物。
2.将篷身展开，先将四角边柱支起，在拉绳对应的地面上呈45°角打好地桩，拉绳套在地桩上，拉紧拉绳。
3.再将分为两节的中柱插接在一起，柱上方顶管插入篷顶洞眼内将篷布支起。
4.调整四角立柱的位置，支起其余边柱，拉紧拉绳。
5.进行适当的调整，使支起的帐篷平展、美观，并修好排水沟6•拆卸方法与架设呈反序进行。
六、注意事项：1.选择平整场地，切勿拖拉帐篷。
2•不要使帐篷接触腐蚀性和油污物品。
3•启用、包装时清点零部件。
4.帐篷支起后，四周修排水沟。
包装明细表。

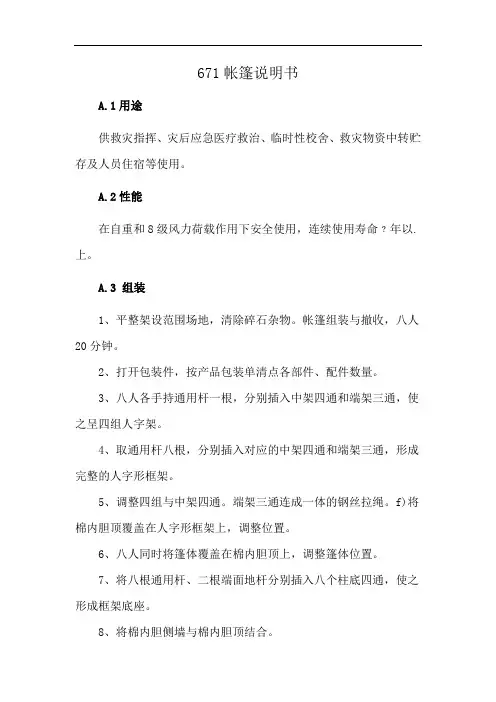

671帐篷说明书A.1用途供救灾指挥、灾后应急医疗救治、临时性校舍、救灾物资中转贮存及人员住宿等使用。
A.2性能在自重和8级风力荷载作用下安全使用，连续使用寿命﹖年以.上。
A.3 组装1、平整架设范围场地，清除碎石杂物。
帐篷组装与撤收，八人20分钟。
2、打开包装件，按产品包装单清点各部件、配件数量。
3、八人各手持通用杆一根，分别插入中架四通和端架三通，使之呈四组人字架。
4、取通用杆八根，分别插入对应的中架四通和端架三通，形成完整的人字形框架。
5、调整四组与中架四通。
端架三通连成一体的钢丝拉绳。
f)将棉内胆顶覆盖在人字形框架上，调整位置。
6、八人同时将篷体覆盖在棉内胆顶上，调整篷体位置。
7、将八根通用杆、二根端面地杆分别插入八个柱底四通，使之形成框架底座。
8、将棉内胆侧墙与棉内胆顶结合。
9、将篷体侧墙捆扎带穿过棉内胆侧墙铜篷圈，并系在框架各主杆上。
10、八人各手持柱杆一根，分别插入中架四通和柱底四通，将整体帐篷支起。
11、地铺在帐篷内展平，将地铺上沿搭扣带与棉内胆下沿搭扣带扣合。
12、调整整体帐篷位置，系好各部位.捆扎带及束紧带，根据需要卷起门帘或窗帘。
A.4加固1、地面适当部位打入三角桩，将拉维系在三角桩上拉紧，并将橡塑桩头套戴在三角桩端面。
2、帐篷四周挖排水沟,并随挖随将培十布埋好。
m c)若需将侧墙支起承遮阳篷状时，应在理培土布前进行。
A.5撤收1、帐篷撤收过程与组装相反。
2、折迭篷休前，应将帐篷内外表面进行清理、晒干后装包。
A.6使用维护注意事项1、架设和撤收时，勿在地面拖拉篷体，以免弄脏，划破。
b)雨、雪和大风后要检查篷顶是否有积水，积写和拉绳松脱，并应及时处理。
2、篷各部件、配件不得撤做它用。
3、撤收帐篷时，如发现部件、配件损坏或丢失，应及时处理。
产品说明书户外帐篷户外帐篷是一种专为户外活动设计的便携式遮蔽结构，提供临时居住和休息的场所。
无论是野营、徒步旅行、露营还是远足探险，户外帐篷都是不可或缺的装备之一。
本产品说明书将详细介绍我们的户外帐篷，包括特点、使用方法和维护保养等。
1. 产品特点1.1 外部材质我们的户外帐篷采用高密度尼龙面料，具有防水、防风、抗紫外线的特性。
该面料经过特殊处理，具有耐磨损性能，能够有效防止割破和撕裂。
1.2 内部结构帐篷内部采用高强度铝合金支架，结构牢固且轻便易携带。
支架连接件采用耐腐蚀材料制成，避免了锈蚀问题。
帐篷内还配备有隔断和挂钩，方便存放和挂起物品。
1.3 通风设计帐篷的门、窗口设计有多个通风口，保证流通空气，有效防止潮湿和积雪。
同时，通风口上设有网格，防止昆虫和蚊虫进入帐篷内。
1.4 多功能用途我们的户外帐篷不仅适用于野营和露营，还可以作为临时避难所。
它可以在户外保护您免受恶劣天气的侵袭，为您提供一个温暖干燥的安全空间。
2. 使用方法2.1 搭建帐篷首先，选择一个平整的场地，清除尖锐物体和石块。
将帐篷取出并展开，在地面上摆正。
按照帐篷支架的连接方式，逐一组装支架。
确保支架稳定后，用拉绳进行固定。
2.2 折叠帐篷将帐篷内的物品整理好，关闭帐篷门和窗口。
逐一拆解支架，将其折叠成规则的形状。
将帐篷按照折叠方式进行折叠，并放入帐篷袋中。
3. 维护保养3.1 清洁使用清洁软布和温水轻轻擦拭帐篷面料，不要使用任何化学清洁剂。
清洁后，确保帐篷完全干燥，避免存储时产生霉菌。
3.2 保养定期检查帐篷支架连接件和拉绳是否完好无损，如有磨损或损坏及时更换。
避免将帐篷挂在阳光下暴晒，以免损坏面料和铝合金材质。
3.3 存储在使用完毕后，将户外帐篷存放在干燥通风的地方。
避免长时间压缩帐篷，以免影响其使用寿命。
同时，避免与尖锐物体放在一起存放，以免划伤或损坏帐篷。
4. 常见问题解答4.1 帐篷如何避免积水？我们的户外帐篷采用倾斜的顶部设计，可有效排水。
84A型班用寒区帐篷使用说明书一、用途主要供寒区部队野营条件下住宿使用。
亦适用于南方地区部队。
二、主要性能简介1、帐篷为双坡面框架式结构，长3.90m、宽3.70m、顶高2.602m、檐高1.70m。
占地面积14.43㎡。
包装后总质量201.0㎏、贮运体积0.574m ³。
其架设后的展开状态见图一、平面布置见图二。
图一”84A型班用寒区帐篷”展开状态全貌图图二“84A型班用寒区帐篷”平面布置示意图7、床边杆和帆布床的安装，应配套同步，先上后下，从左到右顺次进行。
安装前先将床边杆穿入帆布床面一边锯齿形的套内，再将传遍杆两端的铆钉头扣在边立柱与中立柱、边床梁与中床梁对立的卡口板内，然后收紧帆布床面另一边和两端的拉紧带即可。
8、前围墙和后围墙的安装，应首先判明两者之间的区别和位置。
有门的是前围墙，无门的是后围墙。
后围墙应安装在靠布置床铺一侧。
两围墙在帐篷端部正中立柱处合拢。
位置确定后，将篷顶四周的连环套穿入前、后围墙上沿对应的铝篷圈内，连环套与连环套之间再互相连环（见图三），最后打结。
两围墙合拢部位的连接方法与此相同。
图三连环套与铝篷圈连环方法示意图9、卷起门帘、装上透明玻璃钢板、系好篷内外全部捆扎带、粘合所有密封尼龙撘扣等。
10、进一步调整篷布、立柱位置、风绳松紧度等，使帐篷舒展平整。
11、住用时间较长时应修设简易排水沟，边挖边向压土布上培土即可。
（二）撤收1、帐篷的撤收过程与架设相反，撤收时参照假设的方法、步骤反序进行即可。
2、折叠篷顶和前、后围墙时，要根据篷身包装箱的箱底尺寸，按照先1 / 5四、架设与撤收（一）架设1、清除帐篷预定架设地面积雪、碎石等杂物，并适当平整场地。
2、打开所有包装件，清点核对零部件的品名、数量。
3、六人分三组将三榀顶架拉开呈三角状，按1.95m左右间距，由三人将其平行扶立与地面上。
另三人随机把6根檩条两端的铆钉头扣在顶架脊点和两落地端对立的卡口板内，使之形成一个基本稳定，可承受一定自重荷载的空间顶架受力体系。
1 0 班用棉帐篷使用说明书二O—六年六月泰州华新特种装备有限公司《98—10班用棉帐篷》使用说明书一、用途：主要供野战条件下寒区部队住宿、办公等使用。
二、主要性能简介：1•帐篷为双坡面框架式结构。
展开状态全貌见图一。
支架结构示意见图二。
图一《98—10班用棉帐篷》展开状态全貌图图二《98—10班用棉帐篷》支架示意图2•帐篷使用面积20.24m2,包装运输总质量118kg、体积0.42m3。
3•帐篷面布采用28X2/28X2涤纶迷彩防水帆布，其抗拉、抗撕裂、耐老化、防雨等性能优良。
保温层采用合纤针刺毡（厚3mm ）。
内层为13X 1/13X1涤纶军绿色平布。
正常使用寿命可达3年以上。
4•帐篷结构合理，安全可靠。
可承受8级风力、自重和8cm厚的积雪荷载。
5•帐篷构造简单，架撤撤收方便。
25分钟/6人可架设完毕，20分钟/6人可撤收完毕。
三、帐篷的零部件分类包装与标志：每顶帐篷所有的零部件分类包装后，共计3件。
详见表1。
表1《98—10班用棉帐篷》零部件的分类包装明细表注：3件总质量118kg、体积0.42m3四、架设和撤收:（一）单顶帐篷架设1•选择地势较为平坦、隐蔽的地方，清理帐篷预定架设地面的杂物、积雪、石块等，使场地平整。
2.打开所有包装件，清点核对零部件的品名、数量。
3•两人一榀顶架，抽出立柱，将三榀顶架全部拉开呈三角形，平行落位于地面上，三人分别将三榀顶架扶稳，另三人将六根檀条卡进顶架对应的卡口板内，这时顶架已稳定，人员可松手。
4•六人将篷顶抬起覆盖在顶架上，以脊线和中间一榀顶为轴线调整好位 置。
然后在拉绳对应位置打好地桩。
5•六人每人各持一根立柱，将架子抬起后，将立柱插入顶架两支点的插套 内。
调整篷顶适当拉紧拉绳（拉绳要对称位，不可在帐篷单面用力拉，以免损 坏帐篷）。
若遇大风天，可由三人将一侧的篷顶拉住，余三人将另一侧拉绳调整好 长度挂在地桩上后，迅速抬起这一侧，插上柱子，适当拉紧拉绳后，再到另一 侧，六人一起以同样的方法拉起柱子，拉紧八根拉绳。
帐篷使用手册
领取的部件拆开后包括气垫套装及帐篷组件
●气垫套装包括床垫（1个）、枕头（2个）、充气筒（1个）
●帐篷组件包括、外帐、支架杆、地钉、绳及配件
首先，对气垫套装进行充气：拧开充气口, 连接手压式充气筒后进行充气。
然后，我们开始搭建帐篷。
第一步：将支架杆的各连接处进行对接。
第二步：将连接好的2根支架杆以十字交叉的角度穿入外帐，支撑起外帐的顶部。
第三步：支起帐篷前沿透气窗.
第四步：用内帐上的挂钩将内帐固定在外帐内侧
第五步：外帐底部的边沿用地钉插入泥地起
到固定作用。
此时应注意地钉插入泥土的角
度以防止滑出。
第六步：绳子可以用作固定帐篷，用以抗风。
绳子可固定于树干或者用地钉固定于泥土中。
也可以用绳子更加牢固的连接内帐跟外帐支架底部.
此时帐已基本搭建完毕。
可将床垫，枕头等移入帐篷内，并进行整理。

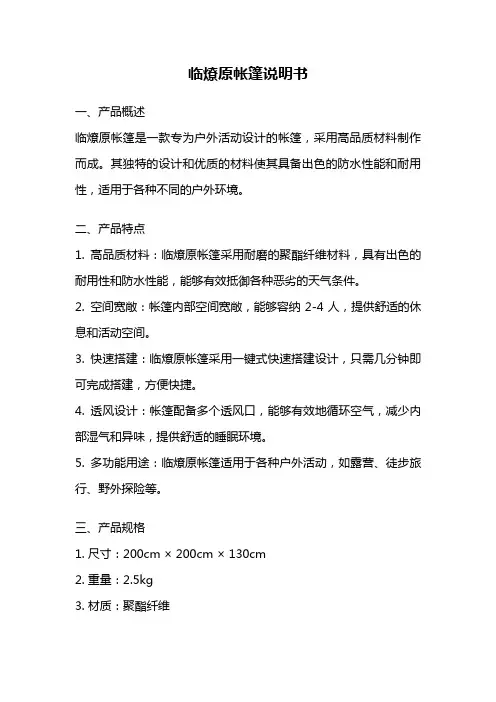

临燎原帐篷说明书一、产品概述临燎原帐篷是一款专为户外活动设计的帐篷，采用高品质材料制作而成。
其独特的设计和优质的材料使其具备出色的防水性能和耐用性，适用于各种不同的户外环境。
二、产品特点1. 高品质材料：临燎原帐篷采用耐磨的聚酯纤维材料，具有出色的耐用性和防水性能，能够有效抵御各种恶劣的天气条件。
2. 空间宽敞：帐篷内部空间宽敞，能够容纳2-4人，提供舒适的休息和活动空间。
3. 快速搭建：临燎原帐篷采用一键式快速搭建设计，只需几分钟即可完成搭建，方便快捷。
4. 透风设计：帐篷配备多个透风口，能够有效地循环空气，减少内部湿气和异味，提供舒适的睡眠环境。
5. 多功能用途：临燎原帐篷适用于各种户外活动，如露营、徒步旅行、野外探险等。
三、产品规格1. 尺寸：200cm × 200cm × 130cm2. 重量：2.5kg3. 材质：聚酯纤维4. 防水等级：5000mm5. 颜色：绿色/橙色/蓝色四、使用方法1. 解开帐篷包装，取出帐篷和配件。
2. 将帐篷展开，找到帐篷底部的固定绳，将其拉紧并固定在地面上。
3. 将帐篷支架插入帐篷底部的插槽中，确保支架稳固。
4. 在帐篷顶部找到帐篷外罩的固定绳，将其拉紧并固定在支架上。
5. 完成以上步骤后，检查帐篷的稳固性，并调整支架和固定绳，确保帐篷牢固稳定。
6. 需要注意的是，在搭建帐篷时应选择平坦的地面，并确保周围没有尖锐的物体。
五、注意事项1. 使用前请检查帐篷及配件是否完好，如有损坏或缺失，请勿使用。
2. 在搭建帐篷时，请选择平坦的地面，并确保周围没有尖锐的物体，以免损坏帐篷。
3. 使用帐篷时，请避免使用明火或尖锐的物体接触帐篷，以免引发火灾或破损帐篷。
4. 使用帐篷时，请注意保持室内通风，避免长时间密闭，以免引发缺氧等问题。
5. 使用帐篷时，请遵守安全规范，避免超载或过度活动，以免造成意外伤害。
六、保养方法1. 使用后，请将帐篷彻底清洁并晾干，然后收纳在干燥通风的地方。
