Excel2020图表中三维立体图表的制作方法

如何用EXCEL制作动态图表和仪表盘在数据可视化的现代背景下，Excel已不仅仅是一个简单的电子表格工具。

其强大的数据处理与分析功能，使其成为制作动态图表和仪表盘的理想选择。

了解这些技巧，不仅能提升工作效率，还能使你的数据展示更具吸引力。

数据准备制作动态图表和仪表盘的第一步是数据准备。

确保数据的结构清晰、逻辑合理。

通常，一个好的数据集应该包含以下要素：清晰的标题：每一列都应有明了的标题，以便于识别数据内容。

一致的格式：所有数据应保持一致的格式，例如日期、数字等，方便后续处理与分析。

无空值：尽可能清理数据中的空值和异常值，以提高图表的准确性和专业性。

使用数据表的功能，可以将数据组织得更加有序，通过“格式化为表”选项，将范围内的数据转化为Excel表格。

这将帮助你在后续的动态图表制作中更好地引用数据。

制作动态图表一旦数据得到整理，动态图表便可以开始制作。

使用Excel，可以方便地创建各种类型的图表，如柱状图、折线图和饼图等。

制作动态图表的关键是确保图表可以根据数据的变化而自动更新。

插入图表选择需要可视化的数据范围。

在上方菜单中，点击“插入”，选择图表类型如“柱状图”或“折线图”。

配置图表的各项参数，调整图表样式，使其看起来更直观。

添加切片器切片器是动态图表中的一个重要元素，用于帮助用户对数据进行筛选。

将光标放在图表上。

在“分析”选项卡中，点击“插入切片器”。

选择需要的类别字段，例如“地区”、“年份”等，然后确认。

当切片器被添加到工作表后，用户可以通过简单的点击，对图表中显示的数据进行筛选。

这个功能不仅提升了互动性，还让数据展示变得更加生动。

使用动态范围为图表设置动态数据范围是制作动态图表的另一关键步骤。

通过定义名称，可以确保图表总是引用最新的数据。

在公式选项卡中，选择“定义名称”。

创造一个动态范围，使用例如OFFSET或INDEX函数，确保范围会随数据的增加而自动扩大。

在图表的系列数据范围中，引用这个动态名称。

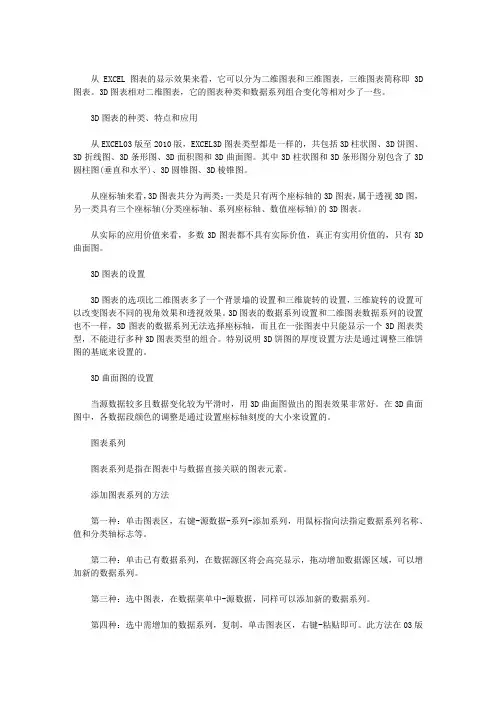

从EXCEL图表的显示效果来看，它可以分为二维图表和三维图表，三维图表简称即3D 图表。

3D图表相对二维图表，它的图表种类和数据系列组合变化等相对少了一些。

3D图表的种类、特点和应用从EXCEL03版至2010版，EXCEL3D图表类型都是一样的，共包括3D柱状图、3D饼图、3D折线图、3D条形图、3D面积图和3D曲面图。

其中3D柱状图和3D条形图分别包含了3D 圆柱图(垂直和水平)、3D圆锥图、3D棱锥图。

从座标轴来看，3D图表共分为两类：一类是只有两个座标轴的3D图表，属于透视3D图，另一类具有三个座标轴(分类座标轴、系列座标轴、数值座标轴)的3D图表。

从实际的应用价值来看，多数3D图表都不具有实际价值，真正有实用价值的，只有3D 曲面图。

3D图表的设置3D图表的选项比二维图表多了一个背景墙的设置和三维旋转的设置，三维旋转的设置可以改变图表不同的视角效果和透视效果。

3D图表的数据系列设置和二维图表数据系列的设置也不一样，3D图表的数据系列无法选择座标轴，而且在一张图表中只能显示一个3D图表类型，不能进行多种3D图表类型的组合。

特别说明3D饼图的厚度设置方法是通过调整三维饼图的基底来设置的。

3D曲面图的设置当源数据较多且数据变化较为平滑时，用3D曲面图做出的图表效果非常好。

在3D曲面图中，各数据段颜色的调整是通过设置座标轴刻度的大小来设置的。

图表系列图表系列是指在图表中与数据直接关联的图表元素。

添加图表系列的方法第一种：单击图表区，右键-源数据-系列-添加系列，用鼠标指向法指定数据系列名称、值和分类轴标志等。

第二种：单击已有数据系列，在数据源区将会高亮显示，拖动增加数据源区域，可以增加新的数据系列。

第三种：选中图表，在数据菜单中-源数据，同样可以添加新的数据系列。

第四种：选中需增加的数据系列，复制，单击图表区，右键-粘贴即可。

此方法在03版以后无效。

第五种：选中需增加的数据系列，将鼠标移至边框处，待光标呈十字箭头时，按下鼠标左键不放拖至图表区，松开鼠标左键即可(03版以后无效)。

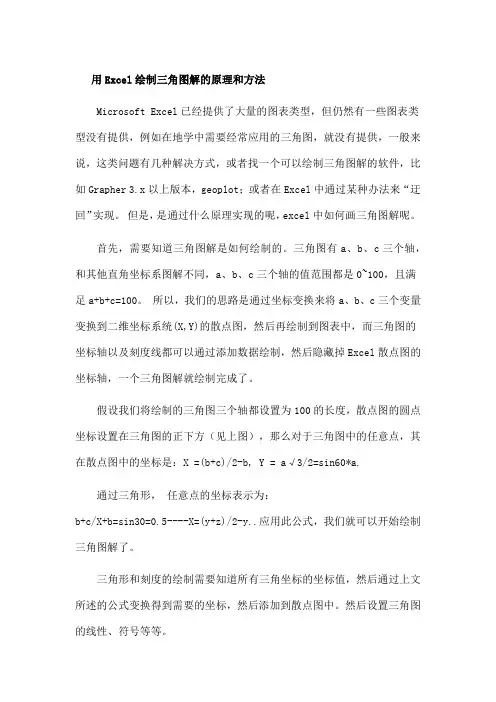

用Excel绘制三角图解的原理和方法Microsoft Excel已经提供了大量的图表类型，但仍然有一些图表类型没有提供，例如在地学中需要经常应用的三角图，就没有提供，一般来说，这类问题有几种解决方式，或者找一个可以绘制三角图解的软件，比如Grapher 3.x以上版本，geoplot；或者在Excel中通过某种办法来“迂回”实现。

但是，是通过什么原理实现的呢，excel中如何画三角图解呢。

首先，需要知道三角图解是如何绘制的。

三角图有a、b、c三个轴，和其他直角坐标系图解不同，a、b、c三个轴的值范围都是0~100，且满足a+b+c=100。

所以，我们的思路是通过坐标变换来将a、b、c三个变量变换到二维坐标系统(X,Y)的散点图，然后再绘制到图表中，而三角图的坐标轴以及刻度线都可以通过添加数据绘制，然后隐藏掉Excel散点图的坐标轴，一个三角图解就绘制完成了。

假设我们将绘制的三角图三个轴都设置为100的长度，散点图的圆点坐标设置在三角图的正下方（见上图），那么对于三角图中的任意点，其在散点图中的坐标是：X =(b+c)/2-b, Y = a√3/2=sin60*a.通过三角形，任意点的坐标表示为：b+c/X+b=sin30=0.5----X=(y+z)/2-y..应用此公式，我们就可以开始绘制三角图解了。

三角形和刻度的绘制需要知道所有三角坐标的坐标值，然后通过上文所述的公式变换得到需要的坐标，然后添加到散点图中。

然后设置三角图的线性、符号等等。

绘制好以上三角形后，就可以将需要投点的数据的坐标点通过上文公式变换为直角坐标系下的坐标，通过添加数据系列直接添加到图中，这样，数据坐标点也就绘制到三角图中了。

完成后，可以修改坐标点的格式、线性等内容。

最后修改图表格式，去掉坐标轴，一个三角图解即绘制完成，你可以将此图留做模版，每次使用时只需要修改坐标点即可。

具体步骤图中，是画三角图解的外框，所用到的数据，比如：在“上--下左”，这条边上，即表示：下右为0，从“上”到“下左”。

酷炫3D地球数据展示
朱致静
“数据3D展示，地图展示，地球仪展示，视频呈现，还3分钟可以搞定，这是Excel自带功能吗？这是真的......你瞧”
1.1 逆天数据地图
你的Excel可以生成一个能转动、可以实时添加并刷新数据的3D地球吗？
Office2016自带Power Map插件，最快能在3分钟，用6步帮你生成3D 数据地图。

记住，是Office2016，如果是2013，请自行下载Power Map插件。

1.2 逆天6步
1.2.1 插入地球
当需要通过3D地球展示数据时，全选包含地理位置数据的表格，单击【插入】-【三维地图】-【打开三维地图】。

1.2.2 新建演示
单击【演示名称】或新建演示。

静等2秒钟，3D地图出来了。

03重命名图层
双击【1】或单击【2】编辑图表，即可输入图层名称，重新命名图层。

04设置地理位置
按照数据表格地理位置选择【国家】、【省市自治区】、【城市】，在本次案例中，地理位置是【城市】。

05设置地球数据
（1）单击【高度】字段，选择【PM2.5（计数 -不重复）】
（2）单击【类别】字段，选择【空气质量等级】
（3）单击【时间】字段，选择【日期（日）】
06导出视频
最后可将地图导出为视频，在导出视频前，可以根据展现需要按照1~5重复设置不同场景。

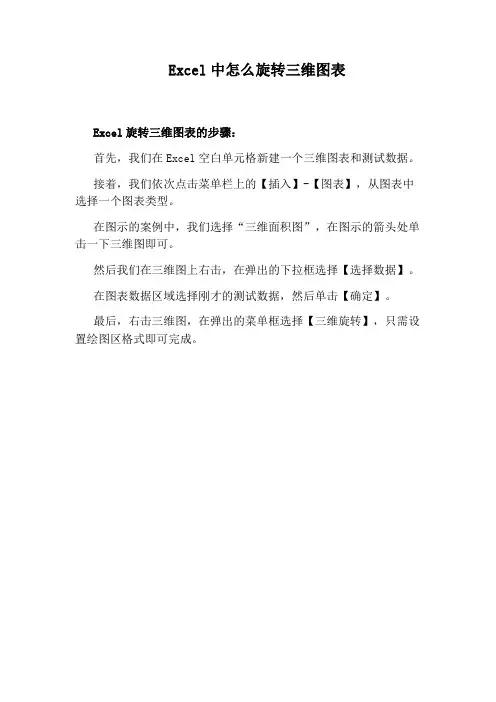

Excel中怎么旋转三维图表
Excel旋转三维图表的步骤：
首先，我们在Excel空白单元格新建一个三维图表和测试数据。

接着，我们依次点击菜单栏上的【插入】-【图表】，从图表中选择一个图表类型。

在图示的案例中，我们选择“三维面积图”，在图示的箭头处单击一下三维图即可。

然后我们在三维图上右击，在弹出的下拉框选择【选择数据】。

在图表数据区域选择刚才的测试数据，然后单击【确定】。

最后，右击三维图，在弹出的菜单框选择【三维旋转】，只需设置绘图区格式即可完成。

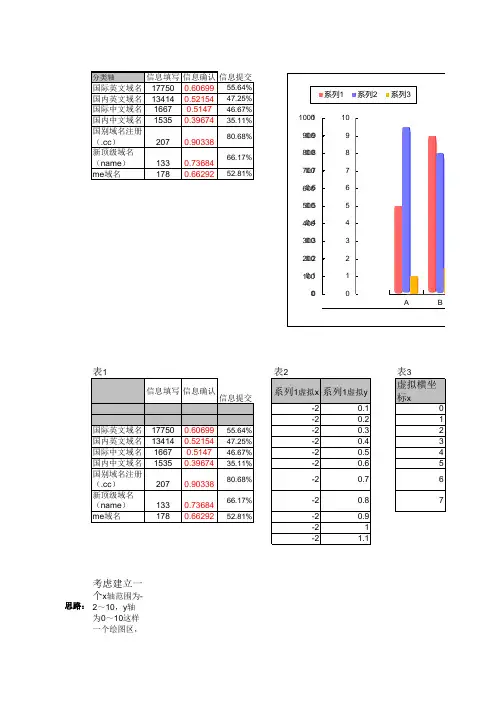

系列系列系列选中系列5，把图表公式改为：=SERIES(,Sheet1!$J$29:$J$36,Sheet1!$K$29:$K$36,5)右键单击系列4，数据系列格式-坐标轴，选次坐标轴右键单击系列5，数据系列格式-坐标轴，选次坐标轴选中图表区，右键单击选-图表选项-坐标轴，把“次X 轴坐标”前的勾勾上5、选中次数值(X)轴，右键单击-坐标轴格式-刻度最小值：改为-2最大值：改为7主要刻度单位：改为1数值(Y)轴交叉于：改为-1次数值(Y)轴，右键单击-坐标轴格式-刻度最大值：改为10主要刻度单位：改为1“数值(X)轴交叉于最大值”前的勾去掉选中绘图区，右键单击-绘图区格式，边框和区域均选“无”删除数值轴主要网格线选中分类轴，右键单击-分类轴格式-图案-坐标轴，选“无”6、选中系列4，右键单击-数据系列格式图案-线型-颜色，选黑色误差线，显示方式选“负偏差”；误差量选“百分比”，填入4数据标志，“Y 轴”前打勾选中系列4数据标志，右键单击-数据标志格式字体，选Arial数字-自定义，填入：#"00";;0对齐-标签位置，选“靠左”选中绘图区，把宽度稍微变小点选中系列4误差线，误差线格式-图案-刻度线标志，选右边那个选中系列5，右键单击-数据系列格式图案-线型，颜色：选黑色；数据标记：选“自定义”，前景色和背景色均为“无颜色”误差线，显示方式选“正偏差”；误差量选“定值”，填入0.2-30.10.20.30.40.50.60.70.80.9100.10.20.30.40.50.60.70.80.91010020030040050060070080090010000.10.20.30.40.50.60.70.80.91选中系列5误差线，误差线格式-图案-刻度线标志，选右边那个7、设置以下地方的字体为Arial（纯属作者个人喜好）数值轴，次数值轴，系列4，分类轴，图例选一个喜欢的图片，做好不同的颜色，阴影和透明度--》如图然后复制，再分别选中系列1-3，粘帖选中系列1，右键单击-数据系列格式-选项分类间距设置为100如果觉得系列之间有空隙，可以调整重叠比例，0为完全不重叠，100为完全重叠，本例子调整为15把图例移动的三个坐标轴的上方，对齐再调整一下绘图区的位置和大小，字体的大小大功告成！uranus19972009-2-26100 200 300 400 500 600 700 800 900 10000 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.91。

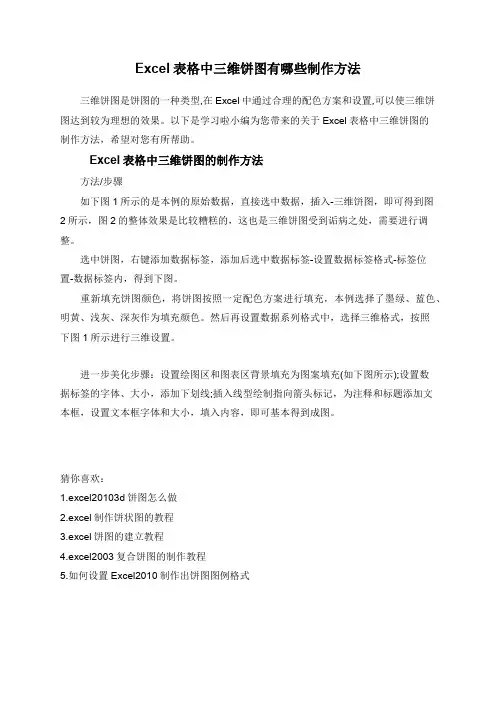

Excel表格中三维饼图有哪些制作方法
三维饼图是饼图的一种类型,在Excel中通过合理的配色方案和设置,可以使三维饼图达到较为理想的效果。

以下是学习啦小编为您带来的关于Excel表格中三维饼图的
制作方法，希望对您有所帮助。

Excel表格中三维饼图的制作方法
方法/步骤
如下图1所示的是本例的原始数据，直接选中数据，插入-三维饼图，即可得到图
2所示，图2的整体效果是比较糟糕的，这也是三维饼图受到诟病之处，需要进行调整。

选中饼图，右键添加数据标签，添加后选中数据标签-设置数据标签格式-标签位
置-数据标签内，得到下图。

重新填充饼图颜色，将饼图按照一定配色方案进行填充，本例选择了墨绿、蓝色、明黄、浅灰、深灰作为填充颜色。

然后再设置数据系列格式中，选择三维格式，按照
下图1所示进行三维设置。

进一步美化步骤：设置绘图区和图表区背景填充为图案填充(如下图所示);设置数
据标签的字体、大小，添加下划线;插入线型绘制指向箭头标记，为注释和标题添加文
本框，设置文本框字体和大小，填入内容，即可基本得到成图。

猜你喜欢：
1.excel20103d饼图怎么做
2.excel制作饼状图的教程
3.excel饼图的建立教程
4.excel2003复合饼图的制作教程
5.如何设置Excel2010制作出饼图图例格式。

Excel VBA编程典型实例——设计3D动态图表通常情况下，用户看到的图表都是静止的，而本例设计的图表为一个动态的3D旋转图表。

它通过在VBE窗口中，使用代码设置X、Y和Z轴的旋转角度，从而实现图表的旋转效果。

1．练习要点● VBA 代码创建图表● 使用控件● 使用VBA 代码旋转图表2．操作步骤：（1）新建一个空白工作簿，重命名Sheet1工作表为“3D 效果”。

然后，在该工作表中，创建如图17-23所示的表格。

图17-23 创建表格（2）在工作表中，绘制一个“按钮（窗体按钮）】”按钮。

然后，弹出的【指定宏】对话框中，输入【宏名】为“创建图表”文字，如图17-24所示。

图17-24 绘制控件按钮提示单击【控件】组中的【插入】下拉按钮，在【表单控件】栏中，选择【按钮（窗体按钮）】选项，即可在工作表中绘制该控件按钮。

（3）单击【指定宏】对话框中的【新建】按钮后，将在弹出的VBE 窗口中，自动插入一个模块1。

然后，在该【代码】编辑窗口中，输入如图17-25所示的代码。

图17-25 输入创建图表代码其中，输入的代码如下：Sub 创建图表()Range("A2:C10").SelectActiveSheet.Shapes.AddChart.Select创建表格绘制输入ActiveChart.SetSourceData Source:=Range("3D效果!$A$2:$C$10")ActiveChart.ChartType = xl3DColumnWith ActiveChart.HasTitle = True.ChartTitle.Characters.Text = "接受群体图"ActiveChart.Axes(xlCategory).SelectSelection.TickLabelPosition = xlLowEnd WithActiveChart.Axes(xlValue).SelectSelection.TickLabels.NumberFormatLocal = "#,##0;-#,##0"Selection.TickLabels.NumberFormatLocal = "0%;0%;0%"End Sub（4）返回工作表窗口，并右击所绘制的“按钮1”控件按钮，执行【编辑文字】命令。

三维图表使用说明书三维图表简介三维图表软件是专业的三维图表制作工具。

应用三维图表可以制作出柱状图表、饼状图表、锥形图表等等。

制作图表过程中可实时高标清预览，可自定义图表色彩、位置、XY轴刻度等参数。

可按要求制作出不同的动态变化图表和静态图表。

打开三维图表插件正确安装雷特字幕软件后，点击图元菜单中的插件按钮，如下图所示。

三维图表界面工具栏从左到右依次为：撤销、恢复、图表数据编辑、图表元素选择及其编辑菜单（按行、按列、倒角、影）、预览质量选项、输出质量选项注意：不同的图表元素其编辑菜单也不相同，以图表标题为例说明。

上图标记图标从左到右依次为：图表标题、可见\不可见、标题编辑文本、颜色设置、字体设置编辑预览区以三维视图方式编辑预览图表，下方标记处为播放控制按钮及常用视图按钮，从左到右依次为：合适大小、实际大小、选择视图大小、到选择集头、到选择集尾、从头开始播放、播放、循环播放、到头、到尾、显示全部颜色、只显示键信号和只显示填充信号。

左下角的时间为当前时间线位置，单击时间输入数值可指定时间线位置；右下角的时间为当前图表的播放长度，此处不可编辑。

编辑区常用右键右击图表，其右键菜单如下图所示。

时间线时间线面板用于设置图表三维变换、灯光等的关键帧。

时间线可分为左右两部分，如下图所示。

右边部分主要用于显示关键帧、时间线位置和图表播放长度等，左边显示图元树结构，展开后可进行关键帧添加删除等操作。

时间线常见按钮介绍上图标记按钮从上到下依次为：展开/收起、前一关键帧、增加/删除关键帧、启用/关闭关键帧、后一关键帧、特技可用/不可用、锁定/不锁定。

上图中按钮从左到右依次为：时间线自动吸附、展开/收拢所有轨道、图形视图。

按下右边标记的按钮拖动可缩放时间线。

时间线常用右键菜单在时间线空白处点击右键，菜单如下图所示。

属性设置面板属性设置面板是可切换界面，点击下图所示按钮即可切换为不同的界面。

下图标记按钮从左到右依次为：三维变换、图表属性、坐标轴属性、图表其它属性和灯光。

EXCEL二维与三维函数的计算与绘图Excel是一种常用的电子表格软件，除了基本的数据处理和公式计算功能外，它还可以进行二维与三维函数的计算与绘图。

本文将详细介绍如何使用Excel进行二维与三维函数的计算与绘图，并且提供一些实例。

1.函数输入与输出设置在一个空的Excel工作表中，选择一个单元格作为函数输入的单元格，比如A1单元格。

然后，在相邻的单元格（比如A2）中输入函数公式，这个单元格将作为函数的输出。

2.函数公式输入在A2单元格中输入你想要计算的二维函数公式，例如：=2*A1^2+3*A1+1、根据具体的需求，你可以使用Excel提供的常见数学函数来构造更复杂的函数。

3.自动填充函数点击A2单元格，将鼠标指针移动到单元格右下角的小黑点，鼠标指针会变成一个加号形状。

然后，按住鼠标左键并向下拖动，直到你满意的区域，Excel会自动填充相应的函数公式。

4.计算结果展示输入函数公式后，Excel会根据输入的函数公式自动计算每个单元格的结果，并显示在相应的输出单元格中。

5.绘制二维函数图表选择所计算的函数结果单元格范围，包括输入和输出单元格，点击Excel顶部菜单栏中的“插入”，然后选择“图表”选项。

根据需求选择合适的图表类型，例如折线图、散点图等。

1.数据输入设置在一个空的Excel工作表中，确定三维函数的输入范围，比如A1单元格作为X轴取值范围的起点，A2单元格作为终点；B1单元格作为Y轴取值范围的起点，B2单元格作为终点。

2.函数公式输入在一个合适的位置（比如D1单元格）输入函数公式，例如：=2*A1^2+3*B1+1、这个公式中的A1和B1分别代表X和Y，你可以根据需要修改公式。

3.数据计算选择一个范围，包括X轴和Y轴的取值范围，点击Excel顶部菜单栏中的“公式”，然后选择“填充”选项。

根据需要选择“线性”或“行”填充选项。

这样，Excel会自动计算每个数据点的函数值。

4.绘制三维图表选择计算结果的数据范围，包括X、Y轴的取值范围和函数值，点击Excel顶部菜单栏中的“插入”，然后选择合适的图表类型，例如三维折线图、散点图等。
