电致伸缩效应及其应用

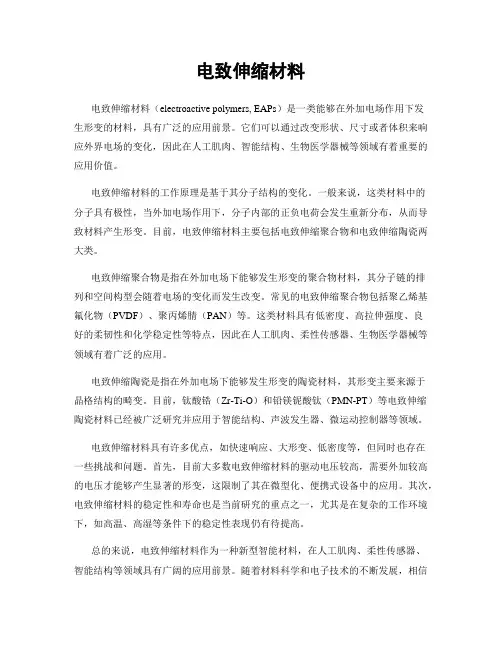

电致伸缩材料电致伸缩材料（electroactive polymers, EAPs）是一类能够在外加电场作用下发生形变的材料，具有广泛的应用前景。

它们可以通过改变形状、尺寸或者体积来响应外界电场的变化，因此在人工肌肉、智能结构、生物医学器械等领域有着重要的应用价值。

电致伸缩材料的工作原理是基于其分子结构的变化。

一般来说，这类材料中的分子具有极性，当外加电场作用下，分子内部的正负电荷会发生重新分布，从而导致材料产生形变。

目前，电致伸缩材料主要包括电致伸缩聚合物和电致伸缩陶瓷两大类。

电致伸缩聚合物是指在外加电场下能够发生形变的聚合物材料，其分子链的排列和空间构型会随着电场的变化而发生改变。

常见的电致伸缩聚合物包括聚乙烯基氟化物（PVDF）、聚丙烯腈（PAN）等。

这类材料具有低密度、高拉伸强度、良好的柔韧性和化学稳定性等特点，因此在人工肌肉、柔性传感器、生物医学器械等领域有着广泛的应用。

电致伸缩陶瓷是指在外加电场下能够发生形变的陶瓷材料，其形变主要来源于晶格结构的畸变。

目前，钛酸锆（Zr-Ti-O）和铅镁铌酸钛（PMN-PT）等电致伸缩陶瓷材料已经被广泛研究并应用于智能结构、声波发生器、微运动控制器等领域。

电致伸缩材料具有许多优点，如快速响应、大形变、低密度等，但同时也存在一些挑战和问题。

首先，目前大多数电致伸缩材料的驱动电压较高，需要外加较高的电压才能够产生显著的形变，这限制了其在微型化、便携式设备中的应用。

其次，电致伸缩材料的稳定性和寿命也是当前研究的重点之一，尤其是在复杂的工作环境下，如高温、高湿等条件下的稳定性表现仍有待提高。

总的来说，电致伸缩材料作为一种新型智能材料，在人工肌肉、柔性传感器、智能结构等领域具有广阔的应用前景。

随着材料科学和电子技术的不断发展，相信电致伸缩材料将会迎来更加广阔的发展空间，为人类社会带来更多的科技创新和生活便利。

一、实验目的通过本实验，了解压电陶瓷的电致伸缩效应，测量其电致伸缩系数，并分析影响电致伸缩系数的因素。

二、实验原理电致伸缩效应是指在外加电场作用下，某些物质（如压电陶瓷）的体积发生变化的现象。

这种现象在压电陶瓷的应用中具有重要意义，如声波发射、振动传感等。

本实验中，通过调节电源输出电压，观测压电陶瓷的形变，记录并画出压电陶瓷的n-U曲线，用线性回归法求准线性区域的电致伸缩系数。

三、实验仪器与材料1. 压电陶瓷样品2. 数字电压表3. 线性电源4. 压电陶瓷夹具5. 标准砝码6. 拉伸计7. 记录纸及笔四、实验步骤1. 将压电陶瓷样品固定在夹具上，确保样品稳定。

2. 调节线性电源输出电压，从低到高逐渐增加电压，同时观察压电陶瓷样品的形变情况。

3. 记录不同电压下压电陶瓷样品的形变量，并画出n-U曲线（升压过程和降压过程）。

4. 对n-U曲线进行线性回归，求准线性区域的电致伸缩系数。

五、实验数据与结果1. 实验数据电压（V）形变量（mm）0.0 0.00.5 0.11.0 0.21.5 0.32.0 0.42.5 0.53.0 0.63.5 0.74.0 0.84.5 0.95.0 1.02. 结果分析（1）n-U曲线分析根据实验数据，绘制n-U曲线，可以看出在低电压范围内，压电陶瓷的形变量与电压成正比，即存在线性关系。

随着电压的增加，形变量逐渐增大，但增长速度逐渐变慢。

在较高电压下，形变量与电压不再保持线性关系，说明电致伸缩效应在高压区域已趋于饱和。

（2）电致伸缩系数计算对n-U曲线进行线性回归，得到准线性区域的电致伸缩系数为1.2×10^-4 mm/V。

六、实验结论1. 本实验验证了压电陶瓷的电致伸缩效应，通过调节电源输出电压，可以观测到压电陶瓷的形变情况。

2. 在低电压范围内，压电陶瓷的形变量与电压成正比，电致伸缩效应明显。

3. 电致伸缩系数为1.2×10^-4 mm/V，说明压电陶瓷具有较好的电致伸缩性能。

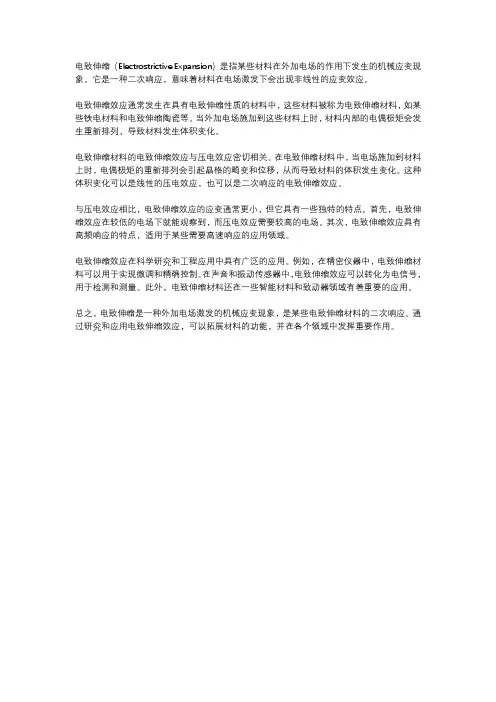

电致伸缩（Electrostrictive Expansion）是指某些材料在外加电场的作用下发生的机械应变现象。

它是一种二次响应，意味着材料在电场激发下会出现非线性的应变效应。

电致伸缩效应通常发生在具有电致伸缩性质的材料中，这些材料被称为电致伸缩材料，如某些铁电材料和电致伸缩陶瓷等。

当外加电场施加到这些材料上时，材料内部的电偶极矩会发生重新排列，导致材料发生体积变化。

电致伸缩材料的电致伸缩效应与压电效应密切相关。

在电致伸缩材料中，当电场施加到材料上时，电偶极矩的重新排列会引起晶格的畸变和位移，从而导致材料的体积发生变化。

这种体积变化可以是线性的压电效应，也可以是二次响应的电致伸缩效应。

与压电效应相比，电致伸缩效应的应变通常更小，但它具有一些独特的特点。

首先，电致伸缩效应在较低的电场下就能观察到，而压电效应需要较高的电场。

其次，电致伸缩效应具有高频响应的特点，适用于某些需要高速响应的应用领域。

电致伸缩效应在科学研究和工程应用中具有广泛的应用。

例如，在精密仪器中，电致伸缩材料可以用于实现微调和精确控制。

在声音和振动传感器中，电致伸缩效应可以转化为电信号，用于检测和测量。

此外，电致伸缩材料还在一些智能材料和致动器领域有着重要的应用。

总之，电致伸缩是一种外加电场激发的机械应变现象，是某些电致伸缩材料的二次响应。

通过研究和应用电致伸缩效应，可以拓展材料的功能，并在各个领域中发挥重要作用。

二谈电致、磁致伸缩材料功能及应用一、电致伸缩材料在外电场作用下电介质所产生的与场强二次方成正比的应变，称为电致伸缩。

这种效应是由电场中电介质的极化所引起，并可以发生在所有的电介质中。

其特征是应变的正负与外电场方向无关。

在压电体中（见压电性），外电场还可以引起另一种类型的应变；其大小与场强成比例，当外场反向时应变正负亦反号。

后者是压电效应的逆效应，不是电致伸缩。

外电场所引起的压电体的总应变为逆压电效应与电致伸缩效应之和。

对于非压电体，外电场只引起电致伸缩应变。

电介质在电场作用下发生弹性形变的现象。

是压电效应的逆效应。

因电介质分子在电场中发生极化，沿电场方向排列的分子相互吸引而引起。

当场强大小发生周期性变化时，能引起材料沿电场方向发生振动。

若在电介质材料(如钛酸钡等)两端所加交变电压的频率与材料的固有频率相同时，材料将发生共振。

（1）电致伸缩效应与压电效应电致伸缩效应也是一种基本的机—电耦合效应，但是对它的实研究开展得较迟，因为电致伸缩是个二次效应，通常由其产生的形变非常小，给实验带来了困难，因此人们对它不太熟悉。

众所周知，电介质晶体在外电场作用下应变与电场的一般关系式=⋅+⋅⋅式中，第一项表示逆压电效应;d为压电系为: S d E M E E数，第二项表示电致伸缩效应;M为电极伸缩系数，它是由电场诱导极化而引起的形变与电场平方成正比。

逆压电效应仅在无对称中心晶体中才有;而电致伸缩效应则为所有电介质晶体都有，不过一般说来它是很微弱的。

压电单晶如石英、罗息盐等它们的压电系数比电致伸缩系数大几个数量级，结果在低于IMV/m的电场作用下只看到第一项的作用，即表现为压电效应。

在一般铁电陶瓷中，电致伸缩系数比压电系数大，在没有极化前虽然单个晶粒具有自发极化但它们总体不表现净的压电性。

在极化过程中净的极化强度被冻结(即剩余极化)并产生一个很强的内电场，如BaTIO。

陶瓷净的剩余极化产生一个27MV/m的内电场，这样高的内电场起了电致伸缩效应的偏压作用，因此极化后陶瓷在弱外电场作用下产生宏观线性压电效应。

电致和磁致伸缩材料的功能1 电致材料1.1 电致伸缩效应电致伸缩效应是一种机电祸合效应它是指当外电场作用于电介质上时, 所产生的应变正比于电场强度或极化强度的平方的现象由于电致伸缩效应引起的应变与外加电场的方向无关, 所以一般固体电介质都能产生电致伸缩效应。

1.2 电致伸缩材料电致伸缩效应在一切固体电介质中都有, 但其大小不同因为应变正比于介电常数的平方, 所以铁电体在其相变温度附近应该有较大的应变从应用上看, 要求加一个不太强的电场, 能够产生足够大的应变, 而且应变与电场的关系没有滞后, 重复性好, 同时还要求温度效应小为此, 应该选择介电常数大并属于扩散相变的材料此外还要求平均居里温度在室温以下, 接近室温, 扩散区较长目前, 大部分铁电体及一些非铁电体如石英、碱卤晶体等材料的电致伸缩系数都已经测量到了，已经发现电致伸缩效应显著的材料有：铌镁酸铅一钦酸铅固溶体（PMN-PT）,铌镁酸铅一钦酸铅一铌锌酸钡固溶体（PMN-PT-BNZ）,掺钡的错钦酸铅(Ba2PZT),掺翻的锆酸铅（La2PZT）。

1.3 电致伸缩材料的发展方向一、多元化压电陶瓷按其所组成的固溶体的化合物成分构成可分为一元系压电陶瓷, 如钛酸钡(BaTiO3)、钛酸铅(PbTiO3)和偏铌酸铅(Pb(NbO3)2)等;二元系压电陶瓷, 如目前使用最多的锆钛酸铅(xPbZrO3-(1- x )PbTiO3或Pb(Zr x Ti1-x O3)),这是目前使用最为广泛的PZT 系列压电陶瓷;三元系及多元系压电陶瓷,通常是在具有钙钛矿型结构的PZT二元系中再加入第三种或第四种化学通式为ABO3型化合物而形成三元系或多元系固溶体,以获得所需要的宽性能调节范围, 得到不同性能参数的压电陶瓷,以满足不同的市场需求。

与PZT 压电陶瓷相比,三元系或多元系压电陶瓷的烧结性能良好,不但烧成温度范围宽,而且PbO 挥发也少,陶瓷的工艺重现性好,易获得气孔率少的致密陶瓷体,可获得具有高机械强度和电气性能, 及在某些方面有显著特点的压电陶瓷。

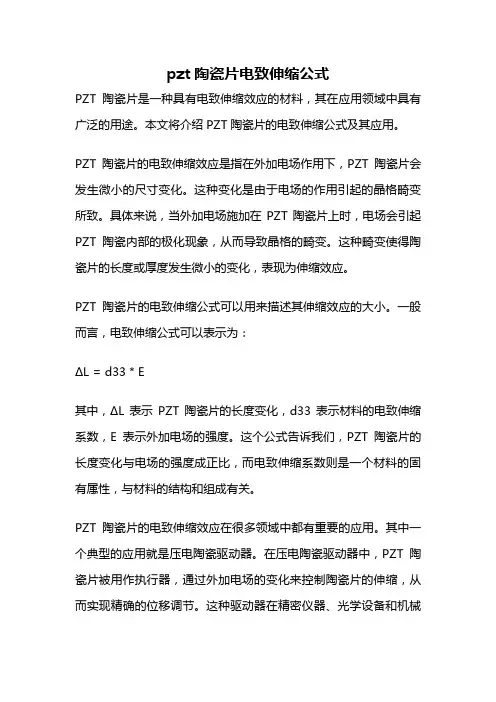

pzt陶瓷片电致伸缩公式PZT陶瓷片是一种具有电致伸缩效应的材料，其在应用领域中具有广泛的用途。

本文将介绍PZT陶瓷片的电致伸缩公式及其应用。

PZT陶瓷片的电致伸缩效应是指在外加电场作用下，PZT陶瓷片会发生微小的尺寸变化。

这种变化是由于电场的作用引起的晶格畸变所致。

具体来说，当外加电场施加在PZT陶瓷片上时，电场会引起PZT陶瓷内部的极化现象，从而导致晶格的畸变。

这种畸变使得陶瓷片的长度或厚度发生微小的变化，表现为伸缩效应。

PZT陶瓷片的电致伸缩公式可以用来描述其伸缩效应的大小。

一般而言，电致伸缩公式可以表示为：ΔL = d33 * E其中，ΔL表示PZT陶瓷片的长度变化，d33表示材料的电致伸缩系数，E表示外加电场的强度。

这个公式告诉我们，PZT陶瓷片的长度变化与电场的强度成正比，而电致伸缩系数则是一个材料的固有属性，与材料的结构和组成有关。

PZT陶瓷片的电致伸缩效应在很多领域中都有重要的应用。

其中一个典型的应用就是压电陶瓷驱动器。

在压电陶瓷驱动器中，PZT陶瓷片被用作执行器，通过外加电场的变化来控制陶瓷片的伸缩，从而实现精确的位移调节。

这种驱动器在精密仪器、光学设备和机械系统中都有广泛的应用，例如精密定位、自动对焦和精密加工等。

除了驱动器应用外，PZT陶瓷片的电致伸缩效应还可以用于传感器的制作。

利用PZT陶瓷片的电致伸缩效应，可以将外界的压力、力量或振动转化为电信号，实现力传感和振动传感。

这种传感器可以应用于工业自动化、航空航天和医疗诊断等领域，用于测量压力、力量和振动等物理量。

PZT陶瓷片的电致伸缩效应还可以用于声波发生器和超声波设备中。

在声波发生器中，通过外加交变电场的作用，PZT陶瓷片可以产生声波振动，用于声学信号的发生和放大。

而在超声波设备中，利用PZT陶瓷片的电致伸缩效应，可以将电能转化为超声波能量，用于医学成像、清洗和焊接等应用。

PZT陶瓷片的电致伸缩效应是其重要的特性之一。

通过电致伸缩公式的描述，我们可以了解到PZT陶瓷片的长度变化与外加电场的强度之间的关系。

电致伸缩和磁致伸缩一、电致伸缩技术电致伸缩是一种通过施加电场来实现材料伸缩变形的技术。

它基于智能材料的电致变形效应，根据不同的电场强度和极性来调控材料的伸缩行为。

常见的电致伸缩材料包括压电材料、电致伸缩液晶和电致伸缩高分子等。

1.1 压电材料压电材料是最早被发现具有电致变形效应的材料之一，具有压电效应的材料在施加电场后会发生形变。

这种形变可以是线性的、非线性的或者是复合的，取决于材料的结构和电场的作用方式。

压电材料被广泛应用于超声波换能器、声波滤波器和伺服阀等领域。

1.2 电致伸缩液晶电致伸缩液晶是一种利用电场调控液晶分子排列以实现材料伸缩变形的技术。

通过改变电场的强度和方向，可以实现液晶分子的有序排列或者无序排列，从而引起液晶体的伸缩变形。

电致伸缩液晶在显示技术、光学调制和光学变焦等领域有着广泛的应用。

1.3 电致伸缩高分子电致伸缩高分子是一种能够在电场作用下实现形变的聚合物材料。

通过在高分子链上引入电活性基团或者电荷基团，可以实现高分子材料的电致变形。

电致伸缩高分子被广泛应用于人工肌肉、可穿戴设备和智能结构等领域。

二、磁致伸缩技术磁致伸缩是一种利用磁场来实现材料伸缩变形的技术。

它基于智能材料的磁致变形效应，根据不同的磁场强度和方向来控制材料的伸缩行为。

常见的磁致伸缩材料包括磁形记忆合金、磁流变流体和磁致伸缩复合材料等。

2.1 磁形记忆合金磁形记忆合金是一种具有磁致变形效应的智能材料，能够在磁场的作用下发生形变。

磁形记忆合金通常由镍、钴和铁等元素组成，在不同的磁场强度和方向下会产生不同的形变效应。

磁形记忆合金在医疗器械、航空航天和汽车工程等领域有着广泛的应用。

2.2 磁流变流体磁流变流体是一种能够在磁场的作用下改变流变性质的智能材料，通常由磁性粒子和悬浮介质组成。

通过改变磁场的强度和方向，可以调节磁流变流体的粘度和流动性，从而实现材料的伸缩变形。

磁流变流体被广泛应用于减震器、密封件和振动控制系统等领域。

新型电致伸缩材料及应用随着科技的不断发展，材料科学也在不断地进步和创新。

其中，电致伸缩材料是一类独特的材料，在各个领域得到广泛应用。

电致伸缩材料是指在电场作用下，能够发生显著的尺寸变化的材料。

其具有优异的机械性能、化学稳定性和电性能，因此被广泛应用于传感器、执行器、微机电系统（MEMS）、智能材料、光学器件等领域。

电致伸缩材料的种类很多，其中最常见的是压电材料、电致发光材料、电致变色材料和电致相变材料。

压电材料是指在电场作用下，产生机械变形的材料。

电致发光材料是指在电场作用下，产生发光现象的材料。

电致变色材料是指在电场作用下，发生颜色变化的材料。

电致相变材料是指在电场作用下，发生相变的材料。

这些材料在不同的领域和应用中发挥着重要的作用。

压电材料是电致伸缩材料中最常见的一种。

它们具有良好的机械性能和电性能，并且能够把电能转化为机械能。

因此，压电材料被广泛应用于传感器、执行器、声波器件等领域。

例如，压电陶瓷材料能够将电信号转化为机械运动，被广泛应用于超声波探测、医疗器械、航空航天等领域。

此外，压电聚合物材料也具有良好的机械性能和电性能，被广泛应用于电致变形、电致发光等领域。

电致发光材料是指在电场作用下，产生发光现象的材料。

这种材料被广泛应用于光电器件、显示器、照明器具等领域。

例如，有机电致发光材料是一种新型的发光材料，具有高效率、高亮度、低成本等优点，因此被广泛应用于平板显示器、光纤通信、照明等领域。

此外，无机电致发光材料也被广泛应用于LED、荧光体等领域。

电致变色材料是指在电场作用下，发生颜色变化的材料。

这种材料被广泛应用于光学器件、光学存储器、光学开关等领域。

例如，电致变色液晶材料是一种新型的光学材料，具有优异的光学性能和电性能，被广泛应用于平面显示器、光学存储器等领域。

此外，电致变色聚合物材料也被广泛应用于光学开关、光学传感器等领域。

电致相变材料是指在电场作用下，发生相变的材料。

这种材料被广泛应用于存储器、热控制器、温度传感器等领域。

简述压电效应和电致伸缩效应一、引言压电效应和电致伸缩效应是固体物理学中的两个重要现象。

它们在微观层面上与晶体的结构有关，同时也在实际应用中发挥着重要作用。

本文将对这两个效应进行详细阐述。

二、压电效应1. 定义压电效应是指某些晶体在受到外力或电场作用下会产生电荷分布不均匀的现象，从而在其表面产生电势差的现象。

2. 原理压电效应的产生与晶体内部存在着一种称为“极化”的现象有关。

极化是指晶体内部正负离子或分子在外力或电场作用下发生相对位移而形成的极性区域。

当晶体受到外力或电场作用时，极性区域会发生改变，从而导致表面出现电势差。

3. 应用压电效应被广泛应用于声学、光学、机械等领域。

例如，在声学设备中，利用压电材料可以将机械振动转换为电信号；在光学设备中，利用压电材料可以控制光路和光强；在机械设备中，利用压电材料可以实现精密控制和定位。

三、电致伸缩效应1. 定义电致伸缩效应是指某些晶体在受到外加电场作用下会发生长度变化的现象。

2. 原理电致伸缩效应的产生与晶体内部存在着一种称为“畴”的结构有关。

畴是指晶体内部由相同方向极性区域组成的微小区域。

当晶体受到外加电场作用时，畴会发生变化，从而导致整个晶体发生长度变化。

3. 应用电致伸缩效应被广泛应用于微机械、传感器等领域。

例如，在微机械设备中，利用电致伸缩效应可以实现微小位移和力的控制；在传感器中，利用电致伸缩效应可以实现高灵敏度和高精度的检测。

四、压电效应与电致伸缩效应的比较1. 相同点压电效应和电致伸缩效应都是与晶体内部结构有关的物理现象，都可以通过外加力或电场来控制晶体的性质。

2. 不同点压电效应是产生电势差的现象，而电致伸缩效应是产生长度变化的现象。

压电效应主要应用于声学、光学、机械等领域，而电致伸缩效应主要应用于微机械、传感器等领域。

五、结论压电效应和电致伸缩效应是固体物理学中两个重要的现象，它们在实际应用中发挥着重要作用。

了解这两个效应的原理和应用，有助于我们更好地理解和利用这些物理现象。
