晶体管的频率特性与功率特性

不同类型晶体管的区别和特点晶体管是一种电子器件，用于控制电流通过的开关。

根据其结构和材料特性的不同，晶体管可以分为多种类型，每种类型都具有不同的特点和应用领域。

一、晶体管的分类根据材料类型的不同，晶体管可以分为两大类：硅基晶体管和化合物半导体晶体管。

1. 硅基晶体管硅基晶体管是最常见的晶体管类型，其主要由硅材料制成。

硅材料具有丰富的资源、制造工艺成熟、价格低廉等优点，因此硅基晶体管是最广泛应用的晶体管类型。

硅基晶体管又可分为三类：NPN型、PNP型和MOS型。

（1）NPN型晶体管：NPN型晶体管是最常见的硅基晶体管类型。

其结构由两个N型半导体夹一个P型半导体构成，中间的P型半导体称为基区。

NPN型晶体管通常用于放大电路和开关电路，其特点是集电极和发射极之间的电流放大倍数高，适用于高频和高速的电路。

（2）PNP型晶体管：PNP型晶体管与NPN型晶体管结构相反，由两个P型半导体夹一个N型半导体构成。

PNP型晶体管与NPN型晶体管的工作原理及应用领域相似，但由于电流流动的方向相反，其极性也相反。

（3）MOS型晶体管：MOS型晶体管（金属氧化物半导体场效应晶体管）是一种基于金属-绝缘体-半导体结构的晶体管。

它的主要特点是电流消耗小，输入电阻高，适用于低功耗和高速的电路。

MOS型晶体管广泛应用于数字电路和微处理器等领域。

2. 化合物半导体晶体管化合物半导体晶体管由多种化合物材料构成，如砷化镓（GaAs）、碲化镉（CdTe）等。

与硅基晶体管相比，化合物半导体晶体管具有更高的载流子迁移率和更好的高频特性，因此在高频和高速电路中具有广泛的应用。

化合物半导体晶体管主要有以下几种类型：HBT、HEMT和MESFET。

（1）HBT（异质结双极型晶体管）：HBT是由不同的材料构成的异质结构，常见的是砷化镓（GaAs）和磷化铟（InP）的组合。

HBT具有高迁移率和高频特性，适用于高速数字电路和射频放大器等领域。

（2）HEMT（高电子迁移率晶体管）：HEMT是一种基于异质结构的晶体管，其材料组合主要是砷化镓（GaAs）和铝镓砷（AlGaAs）。

晶体管的主要参数有电流放大系数、耗散功率、频率特性、集电极最大电流、最大反向电压、反向电流等。

※电流放大系数电流放大系数也称电流放大倍数，用来表示晶体管放大能力。

根据晶体管工作状态的不同，电流放大系数又分为直流电流放大系数和交流电流放大系数。

1．直流电流放大系数直流电流放大系数也称静态电流放大系数或直流放大倍数，是指在静态无变化信号输入时，晶体管集电极电流IC与基极电流IB的比值，一般用hFE或β表示。

2．交流电流放大系数交流电流放大系数也称动态电流放大系数或交流放大倍数，是指在交流状态下，晶体管集电极电流变化量△IC与基极电流变化量△IB的比值，一般用hfe或β表示。

hFE或β既有区别又关系密切，两个参数值在低频时较接近，在高频时有一些差异。

※耗散功率耗散功率也称集电极最大允许耗散功率PCM，是指晶体管参数变化不超过规定允许值时的最大集电极耗散功率。

耗散功率与晶体管的最高允许结温和集电极最大电流有密切关系。

晶体管在使用时，其实际功耗不允许超过PCM值，否则会造成晶体管因过载而损坏。

通常将耗散功率PCM小于1W的晶体管称为小功率晶体管，PCM等于或大于1W、小于5W的晶体管被称为中功率晶体管，将PCM等于或大于5W的晶体管称为大功率晶体管。

※频率特性晶体管的电流放大系数与工作频率有关。

若晶体管超过了其工作频率范围，则会出现放大能力减弱甚至失去放大作用。

晶体管的频率特性参数主要包括特征频率fT和最高振荡频率fM等。

1．特征频率fT 晶体管的工作频率超过截止频率fβ或fα时，其电流放大系数β值将随着频率的升高而下降。

特征频率是指β值降为1时晶体管的工作频率。

通常将特征频率fT小于或等于3MHZ的晶体管称为低频管，将fT大于或等于30MHZ的晶体管称为高频管，将fT大于3MHZ、小于30MHZ的晶体管称为中频管。

2．最高振荡频率fM 最高振荡频率是指晶体管的功率增益降为1时所对应的频率。

通常，高频晶体管的最高振荡频率低于共基极截止频率fα，而特征频率fT则高于共基极截止频率fα、低于共集电极截止频率fβ。

晶体管图示仪的测试原理晶体管图示仪是一种用于测试和分析晶体管性能的仪器。

它通过对晶体管进行电流-电压（I-V）特性曲线的测量，来评估晶体管的工作状态和性能。

晶体管图示仪的测试原理主要包括以下几个方面：1. 电流-电压特性测量：晶体管图示仪通过在晶体管的基极、发射极和集电极之间施加不同的电压，测量晶体管的电流-电压特性曲线。

这些特性曲线可以显示晶体管的工作区域、饱和区、截止区等工作状态，以及晶体管的放大倍数、输入电阻、输出电阻等性能参数。

2. 输入输出特性测量：晶体管图示仪还可以测量晶体管的输入输出特性。

输入特性是指在给定的集电极电压下，测量晶体管的基极电流与基极电压之间的关系；输出特性是指在给定的基极电流下，测量晶体管的集电极电压与集电极电流之间的关系。

通过测量输入输出特性，可以评估晶体管的放大倍数、输入电阻、输出电阻等性能参数。

3. 频率响应测量：晶体管图示仪还可以测量晶体管的频率响应特性。

频率响应是指晶体管在不同频率下的放大倍数和相位差。

通过测量频率响应，可以评估晶体管的截止频率、增益带宽等性能参数。

4. 功率测量：晶体管图示仪还可以测量晶体管的功率特性。

功率特性是指晶体管在不同电压和电流下的功率输出。

通过测量功率特性，可以评估晶体管的最大功率输出、效率等性能参数。

晶体管图示仪的测试原理基于电子学和半导体物理学的基本原理。

晶体管是一种半导体器件，其工作原理基于PN结和场效应晶体管的原理。

晶体管图示仪通过施加不同的电压和电流，可以改变晶体管的工作状态，从而测量和分析晶体管的性能。

总之，晶体管图示仪通过测量晶体管的电流-电压特性、输入输出特性、频率响应特性和功率特性，来评估晶体管的工作状态和性能。

它是一种重要的测试仪器，用于研究和开发半导体器件、电子电路和通信系统等领域。

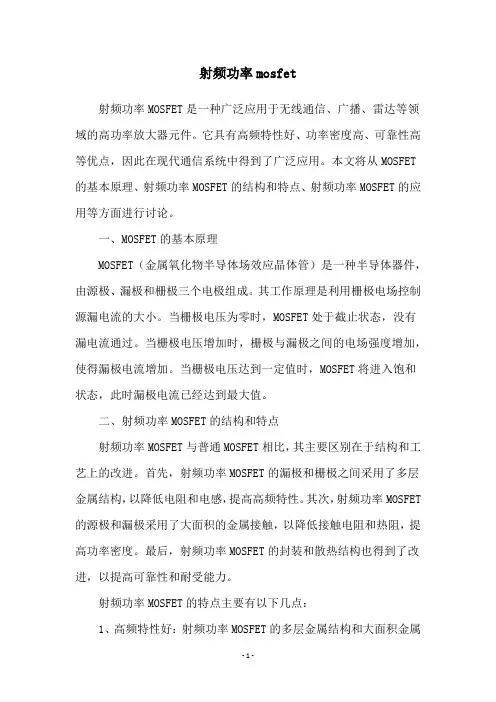

射频功率mosfet射频功率MOSFET是一种广泛应用于无线通信、广播、雷达等领域的高功率放大器元件。

它具有高频特性好、功率密度高、可靠性高等优点，因此在现代通信系统中得到了广泛应用。

本文将从MOSFET 的基本原理、射频功率MOSFET的结构和特点、射频功率MOSFET的应用等方面进行讨论。

一、MOSFET的基本原理MOSFET（金属氧化物半导体场效应晶体管）是一种半导体器件，由源极、漏极和栅极三个电极组成。

其工作原理是利用栅极电场控制源漏电流的大小。

当栅极电压为零时，MOSFET处于截止状态，没有漏电流通过。

当栅极电压增加时，栅极与漏极之间的电场强度增加，使得漏极电流增加。

当栅极电压达到一定值时，MOSFET将进入饱和状态，此时漏极电流已经达到最大值。

二、射频功率MOSFET的结构和特点射频功率MOSFET与普通MOSFET相比，其主要区别在于结构和工艺上的改进。

首先，射频功率MOSFET的漏极和栅极之间采用了多层金属结构，以降低电阻和电感，提高高频特性。

其次，射频功率MOSFET 的源极和漏极采用了大面积的金属接触，以降低接触电阻和热阻，提高功率密度。

最后，射频功率MOSFET的封装和散热结构也得到了改进，以提高可靠性和耐受能力。

射频功率MOSFET的特点主要有以下几点：1、高频特性好：射频功率MOSFET的多层金属结构和大面积金属接触能够降低电阻和电感，提高高频特性，使其在高频段具有良好的放大和调制特性。

2、功率密度高：射频功率MOSFET的大面积金属接触和优化的散热结构能够提高功率密度，使其在相同体积和重量下能够输出更高的功率。

3、可靠性高：射频功率MOSFET的结构和工艺经过了严格的优化和测试，能够保证其长期稳定工作，具有较高的可靠性和寿命。

三、射频功率MOSFET的应用射频功率MOSFET在无线通信、广播、雷达等领域得到了广泛应用。

其主要应用包括以下几个方面：1、无线通信：射频功率MOSFET能够在高频段实现高效的放大和调制，使其在无线通信系统中得到广泛应用。

2SC4110晶体管是一种高频功率放大器，广泛应用于无线通信设备、雷达系统、医疗设备等领域。

它的特性和应用非常值得我们深入了解。

一、2SC4110晶体管的特性1. 高频特性：2SC4110晶体管具有高频特性，频率范围广，响应速度快，适用于需要高频放大的场合。

2. 高功率特性：2SC4110晶体管能够承受较大的功率，具有较高的输入输出功率。

3. 低噪声系数：噪声系数是衡量放大器性能优劣的重要指标之一，2SC4110晶体管具有较低的噪声系数，能够保证信号的清晰度和准确性。

4. 高稳定性：2SC4110晶体管具有高稳定性，能够在各种环境条件下保持良好的工作状态。

5. 宽工作温度范围：2SC4110晶体管的工作温度范围较宽，适用于各种工作环境。

二、2SC4110晶体管的典型应用1. 通讯设备：2SC4110晶体管广泛用于无线通讯设备中，如基站、移动通信设备等。

其高频特性和高功率特性能够满足通讯设备对信号放大和传输的要求，保证通讯质量。

2. 雷达系统：2SC4110晶体管在雷达系统中起着重要作用，能够放大雷达接收到的微弱信号，并将其转化为可靠的输出信号，用于探测目标。

3. 医疗设备：在医疗设备中，如医用超声仪、医用电子显微镜等，也可以看到2SC4110晶体管的身影。

它在医用设备中能够提供稳定、高质量的信号放大功能，保证了医疗设备的正常运行和准确性。

4. 工业控制：2SC4110晶体管还广泛应用于工业控制领域，如自动化生产线、机器人系统等。

其高频特性和高功率特性能够满足工业控制对信号放大和精准控制的需求。

三、2SC4110晶体管的发展趋势1. 多功能化：未来，2SC4110晶体管有望实现多功能化，能够在更多的领域得到应用，如无线充电设备、智能家居系统等。

2. 小型化：2SC4110晶体管可能会朝着小型化方向发展，以适应设备小型化的趋势，满足设备对硬件尺寸的要求。

3. 高效化：未来2SC4110晶体管有望实现更高的功率效率和更低的功耗，以满足对能源利用效率要求日益增加的应用场景。

晶体管频率晶体管是一种半导体元件，成型后可用于放大、开关、稳压等不同的应用中。

晶体管的主要优点是尺寸小、重量轻、易于制造和集成电路，它的性能已经得到了不断的提高和改进。

晶体管内部结构复杂，但是可简单地描述成一个三层结构，它有一个n型半导体、一个p型半导体和一个n型半导体组成。

中间的p型半导体称为基区，它的宽度和掺杂浓度是决定晶体管电流放大因子的关键因素。

晶体管的基本工作原理是通过控制基区内的电场来控制晶体管的电流。

在一个npn晶体管中，当基极施加电压，电子从发射区射出，经由基区进入集电区，同时由基极吸收并流回给控制区的离子，将整个晶体管置于放大模式。

晶体管数量庞大，但它们都具有基本的工作特性。

其中最重要的特性之一是频率响应。

频率响应可以定义为晶体管的高频限制，也就是其最大工作频率。

如果晶体管的频率响应不足，则其传输功率将会降低，因此，低频率的信号会被过滤掉。

但是，如果正好能够使用高于中断频率的信号，则会观察到晶体管的非常不同的行为。

例如，晶体管可以被用作功率放大器。

在高频率操作条件下，频率响应是一个非常重要的性能参数。

晶体管频率响应的高低限在一定程度上取决于晶体管的内部结构、集电区的宽度、掺杂浓度、温度等因素。

在高频率操作条件下，晶体管的频率响应可以通过调整基区宽度和收集结电容来提高。

造成高频噪音和减少开关速度的一个重要因素是晶体管收集结电容。

在高频驱动条件下，收集结电容为晶体管钳位的负载，阻碍了收集器的响应，并让晶体管的放大变得更加困难。

为了尽量减少这种影响，通常会选择高功率噪声低、静态电流大、电容小且时间常数短的晶体管。

掺杂过度会导致与内部电路之间的隔离耦合，进而影响到高频特性。

总之，晶体管是现代电子器件最重要的元件之一。

晶体管的现状和未来发展仍然是研究和探索的主题。

频率响应对晶体管的性能有很大影响，因此在应用中需要根据所需的功能和操作频率选择适当的晶体管。

随着技术的不断发展，越来越多的高性能晶体管将涌现出来，推动电子器件的发展和进步。

功率晶体管（GTR)的特性功率晶体管（GTR）具有控制方便、开关时间短、通态压降低、高频特性好、安全工作区宽等优点。

但存在二次击穿问题和耐压难以提高的缺点，阻碍它的进一步发展.—、结构特性1、结构原理功率晶体管是双极型大功率器件，又称巨型晶体管或电力勗体管,简称GTR。

它从本质上讲仍是晶体管，因而工作原理与一般晶体管相同。

但是,由于它主要用在电力电子技术领域,电流容量大，耐压水平高，而且大多工作在开关状态，因此其结构与特性又有许多独特之处.对GTR的要求主要是有足够的容量、适当的增益、较高的速度和较低的功耗等。

由于GTR电流大、功耗大,因此其工作状况出现了新特点、新问题。

比如存在基区大注入效应、基区扩展效应和发射极电流集边效应等，使得电流增益下降、特征频率减小，导致局部过热等，为了削弱这种影响,必须在结构上采取适当的措施。

目前常用的GTR器件有单管、达林顿管和模块三大系列。

三重扩散台面型NPN结构是单管GTR的典型结构，其结构和符号如图1所示.这种结构的优点是结面积较大，电流分布均匀，易于提高耐压和耗散热量；缺点是电流增益较低,一般约为10～20g。

图1、功率晶体管结构及符号图2、达林顿GTR结构（a）NPN-NPN型、(b)PNP-NPNxing达林顿结构是提高电流增益的一种有效方式.达林顿GTR由两个或多个晶体管复合而成,可以是PNP或NPN型，如图2所示，其中V1为驱动管,可饱和,而V2为输出管，不会饱和。

达林顿GTR的电流增益β大大提高,但饱和压降VCES也较高且关断速度较慢。

不难推得IC=ΒIB1.VCES= VCES1+VCES2（其中β≈β1β2）目前作为大功率开关应用最多的是GTR模块.它是将单个或多个达林顿结构GTR及其辅助元件如稳定电阻、加速二极管及续流二极管等，做在一起构成模块，如图3所示。

为便于改善器件的开关过程或并联使用，有些模块的中间基极有引线引出。

GTR模块结构紧凑、功能强,因而性能价格比大大提高。

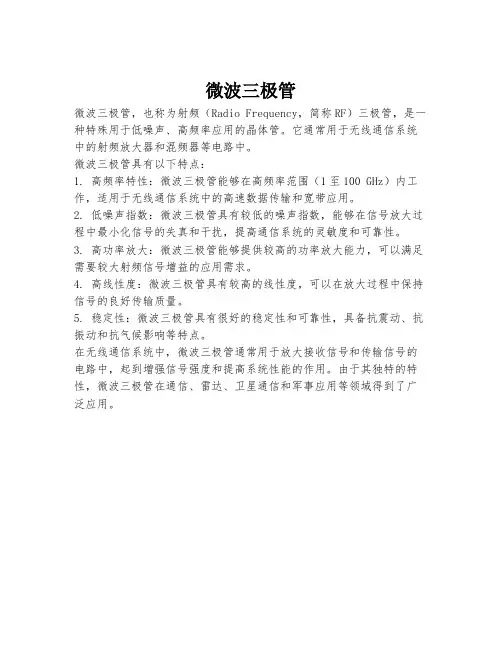

微波三极管
微波三极管，也称为射频（Radio Frequency，简称RF）三极管，是一种特殊用于低噪声、高频率应用的晶体管。

它通常用于无线通信系统中的射频放大器和混频器等电路中。

微波三极管具有以下特点：
1. 高频率特性：微波三极管能够在高频率范围（1至100 GHz）内工作，适用于无线通信系统中的高速数据传输和宽带应用。

2. 低噪声指数：微波三极管具有较低的噪声指数，能够在信号放大过程中最小化信号的失真和干扰，提高通信系统的灵敏度和可靠性。

3. 高功率放大：微波三极管能够提供较高的功率放大能力，可以满足需要较大射频信号增益的应用需求。

4. 高线性度：微波三极管具有较高的线性度，可以在放大过程中保持信号的良好传输质量。

5. 稳定性：微波三极管具有很好的稳定性和可靠性，具备抗震动、抗振动和抗气候影响等特点。

在无线通信系统中，微波三极管通常用于放大接收信号和传输信号的电路中，起到增强信号强度和提高系统性能的作用。

由于其独特的特性，微波三极管在通信、雷达、卫星通信和军事应用等领域得到了广泛应用。

功率场效应晶体管（MOSFET）的工作原理、特性及主要参数功率场效应晶体管（Power Metal Oxide Semiconductor Field Effect Transistor，MOSFET）。

其特点是：属于电压型全控器件、栅极静态内阻极高（109Ω）、驱动功率很小、工作频率高、热稳定性好、无二次击穿、安全工作区宽等；但MOSFET的电流容量小、耐压低、功率不易做得过大，常用于中、小功率开关电路中。

MOSFET的结构和工作原理1.MOSFET的结构MOSFET和小功率MOS管导电机理相同，但在结构上有较大的区别。

小功率MOS管是一次扩散形成的器件，其栅极G、源极S和漏极D在芯片的同一侧。

而MOSFET主要采用立式结构，其3个外引电极与小功率MOS管相同，为栅极G、源极S和漏极D，但不在芯片的同一侧。

MOSFET的导电沟道分为N沟道和P沟道，栅偏压为零时漏源极之间就存在导电沟道的称为耗尽型，栅偏压大于零（N沟道）才存在导电沟道的称为增强型。

MOSFET的电气符号如图1所示，图1（a）表示N沟道MOSFET，电子流出源极；图1（b）表示P沟道MOSFET，空穴流出源极。

从结构上看，MOSFET还含有一个由S极下的P区和D极下的N区形成的寄生二极管，该寄生二极管的阳极和阴极就是MOSFET的S极和D极，它是与MOSFET不可分割的整体，使MOSFET无反向阻断能力。

图1中所示的虚线部分为寄生二极管。

图1 MOSFET的电气符号2.MOSFET的工作原理（1）当栅源电压uGS=0时，栅极下的P型区表面呈现空穴堆积状态，不可能出现反型层，无法沟通漏源极。

此时，即使在漏源极之间施加电压，MOS管也不会导通。

MOSFET结构示意图如图2（a）所示。

图2 MOSFET结构示意图（2）当栅源电压uGS＞0且不够充分时，栅极下面的P型区表面呈现耗尽状态，还是无法沟通漏源极，此时MOS管仍保持关断状态，如图2（b）所示。

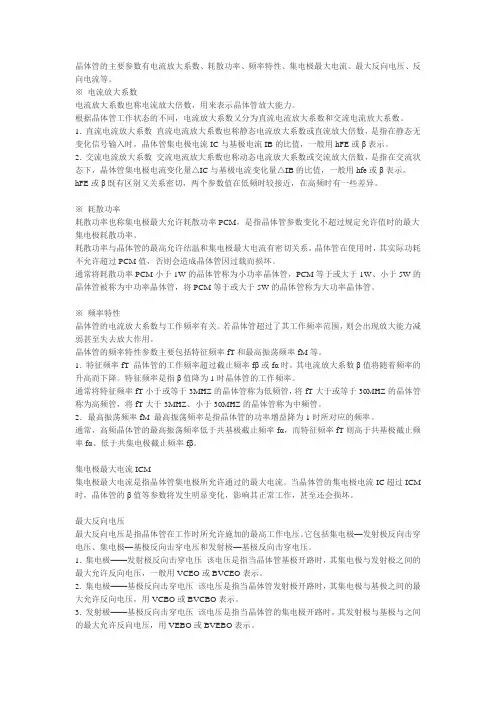

晶体管的主要参数有电流放大系数、耗散功率、频率特性、集电极最大电流、最大反向电压、反向电流等。

※电流放大系数电流放大系数也称电流放大倍数，用来表示晶体管放大能力。

根据晶体管工作状态的不同，电流放大系数又分为直流电流放大系数和交流电流放大系数。

1．直流电流放大系数直流电流放大系数也称静态电流放大系数或直流放大倍数，是指在静态无变化信号输入时，晶体管集电极电流IC与基极电流IB的比值，一般用hFE或β表示。

2．交流电流放大系数交流电流放大系数也称动态电流放大系数或交流放大倍数，是指在交流状态下，晶体管集电极电流变化量△IC与基极电流变化量△IB的比值，一般用hfe或β表示。

hFE或β既有区别又关系密切，两个参数值在低频时较接近，在高频时有一些差异。

※耗散功率耗散功率也称集电极最大允许耗散功率PCM，是指晶体管参数变化不超过规定允许值时的最大集电极耗散功率。

耗散功率与晶体管的最高允许结温和集电极最大电流有密切关系。

晶体管在使用时，其实际功耗不允许超过PCM值，否则会造成晶体管因过载而损坏。

通常将耗散功率PCM小于1W的晶体管称为小功率晶体管，PCM等于或大于1W、小于5W的晶体管被称为中功率晶体管，将PCM等于或大于5W的晶体管称为大功率晶体管。

※频率特性晶体管的电流放大系数与工作频率有关。

若晶体管超过了其工作频率范围，则会出现放大能力减弱甚至失去放大作用。

晶体管的频率特性参数主要包括特征频率fT和最高振荡频率fM等。

1．特征频率fT 晶体管的工作频率超过截止频率fβ或fα时，其电流放大系数β值将随着频率的升高而下降。

特征频率是指β值降为1时晶体管的工作频率。

通常将特征频率fT小于或等于3MHZ的晶体管称为低频管，将fT大于或等于30MHZ的晶体管称为高频管，将fT大于3MHZ、小于30MHZ的晶体管称为中频管。

2．最高振荡频率fM 最高振荡频率是指晶体管的功率增益降为1时所对应的频率。

通常，高频晶体管的最高振荡频率低于共基极截止频率fα，而特征频率fT则高于共基极截止频率fα、低于共集电极截止频率fβ。

晶体管简介及特性一、BJT的结构简介BJT又常称为晶体管，它的种类很多。

按照频率分，有高频管、低频管；按照功率分，有小、中、大功率管；按照半导体材料分，有硅管、锗管；根据结构不同，又可分成NPN型和PNP型等等。

但从它们的外形来看，BJT都有三个电极。

它是由两个 PN结的三层半导体制成的。

中间是一块很薄的P型半导体(几微米~几十微米)，两边各为一块N型半导体。

从三块半导体上各自接出的一根引线就是BJT的三个电极，它们分别叫做发射极e、基极b和集电极c，对应的每块半导体称为发射区、基区和集电区。

虽然发射区和集电区都是N型半导体，但是发射区比集电区掺的杂质多。

在几何尺寸上，集电区的面积比发射区的大，这从图3.1也可看到，因此它们并不是对称的。

二、BJT的电流分配与放大作用1、BJT内部载流子的传输过程BJT工作于放大状态的基本条件：发射结正偏、集电结反偏。

在外加电压的作用下， BJT内部载流子的传输过程为：（1）发射极注入电子由于发射结外加正向电压VEE，因此发射结的空间电荷区变窄，这时发射区的多数载流子电子不断通过发射结扩散到基区，形成发射极电流IE，其方向与电子流动方向相反。

（2）电子在基区中的扩散与复合由发射区来的电子注入基区后，就在基区靠近发射结的边界积累起来，右基区中形成了一定的浓度梯度，靠近发射结附近浓度最高，离发射结越远浓度越小。

因此，电子就要向集电结的方向扩散，在扩散过程中又会与基区中的空穴复合，同时接在基区的电源VEE的正端则不断从基区拉走电子，好像不断供给基区空穴。

电子复合的数目与电源从基区拉走的电子数目相等，使基区的空穴浓度基本维持不变。

这样就形成了基极电流IB，所以基极电流就是电子在基区与空穴复合的电流。

也就是说，注基区的电子有一部分未到达集电结，如复合越多，则到达集电结的电子越少，对放大是不利的。

所以为了减小复合，常把基区做得很薄 (几微米)，并使基区掺入杂质的浓度很低，因而电子在扩散过程中实际上与空穴复合的数量很少，大部分都能能到达集电结。

场效应晶体管的特点场效应晶体管（Field Effect Transistor，简称FET）是一种三端口器件，主要由栅极、漏极和源极组成。

它是一种电子元件，其基本原理是通过外加的电场控制载流子的流动。

以下是场效应晶体管的特点。

1.高输入阻抗：场效应晶体管的栅极和源极之间存在很高的电阻，使其具有高输入阻抗。

这意味着场效应晶体管对输入信号具有很高的灵敏度，并且能够减少对输入信号的负载。

2.高增益：场效应晶体管具有较高的电流放大系数，也称为增益。

通过控制栅极上的电压，可以调整晶体管的工作点，从而实现信号的放大。

3.低噪声：与双极晶体管相比，场效应晶体管的噪声更低。

这是因为场效应晶体管不涉及载流子注入和抽取的物理过程，减少了噪声的产生。

4.低驱动电压：与双极晶体管相比，场效应晶体管所需的驱动电压较低。

这使得场效应晶体管更适合于低电压的集成电路设计。

5.大功率处理能力：场效应晶体管能够处理大功率信号。

与双极晶体管相比，场效应晶体管在功率放大方面具有更好的性能。

6.高频特性：场效应晶体管在高频应用中表现良好。

它们具有较大的开关频率，使它们成为射频放大器和高速开关的理想选择。

7.可控性好：场效应晶体管的漏极电流可以通过改变栅极到源极电压来调节。

这种可控性使其在电子开关和调节电路中非常有用。

8.可制成大规模集成电路：场效应晶体管可以使用微电子工艺制作成大规模集成电路（VLSI）。

这意味着可以将几十亿个晶体管集成到一个小芯片上，大大提高了电路的集成度和性能。

9.低功耗：由于晶体管的结构和工作原理，场效应晶体管的功耗较低。

这是因为在不改变晶体管的工作状态时，它几乎不消耗电流。

10.温度稳定性好：场效应晶体管在温度变化下的工作性能较为稳定。

与其他电子元件相比，它对温度的变化不太敏感。

总体而言，场效应晶体管具有高输入阻抗、高增益、低噪声、低驱动电压、大功率处理能力、高频特性、可控性好、可制成大规模集成电路、低功耗和温度稳定性好等特点。

晶体管均方噪声和功率谱密度与频率典型关系曲线
晶体管的均方噪声和功率谱密度与频率之间的关系曲线通常是一个倒U型的曲线。

曲线的形状由晶体管的内部噪声源和频
率响应特性所确定。

在低频段（频率较低），晶体管的噪声主要由内部噪声源引起，此时均方噪声和功率谱密度会随着频率的增加而逐渐降低。

这是因为低频的信号在晶体管中传递过程中，噪声很容易被过程静态偏置或反馈电路抑制。

而当频率进入中等和高频段时，由于晶体管的频率响应特性，噪声开始增加。

这是由于晶体管在高频段存在的电流流动、电容和电感等效应引起的。

此时，晶体管的内部噪声源被放大，导致均方噪声和功率谱密度增加。

总之，晶体管的均方噪声和功率谱密度与频率的关系曲线在低频段下降，在中等和高频段上升。

简述晶体管高频放大能力及频率参数晶体管高频放大能力及频率参数晶体管高频放大能力是指晶体管在某一频域内，其具有良好的信号放大能力，能够对输入信号进行功率放大。

晶体管高频放大能力取决于晶体管的频率特性，通常这些特性用多个参数来进行表示，它们包括频率增益特性、最大增益、工作频率、-3dB频率、-20dB频率、最小脉冲宽度、负载电容、负载电阻、失真度和耦合电容等。

频率增益特性：晶体管在不同频率下的增益值，也就是晶体管的频率增益特性，是衡量晶体管高频放大能力的一个重要指标，通常以dB为单位。

最大增益：指晶体管在某一特定频率下的增益最大值，也就是晶体管最大增益，它也是衡量晶体管高频放大能力的一个重要参数。

通常以dB为单位。

工作频率：晶体管的工作频率是指晶体管在保持增益良好的前提下，可以正常工作的最高频率，也是衡量晶体管高频放大能力的一个重要参数。

-3dB频率：指晶体管的增益值从最大增益降落到-3dB的频率，它也是衡量晶体管高频放大能力的一个重要参数。

-20dB频率：指晶体管的增益值从最大增益降落到-20dB的频率，它也是衡量晶体管高频放大能力的一个重要参数。

最小脉冲宽度：指晶体管在放大一个脉冲信号时，所需要的最小脉冲宽度，也是衡量晶体管高频放大能力的一个重要参数。

负载电容：晶体管的负载电容是指晶体管的输出接口上，与输出信号线路相连接的电容，它也是衡量晶体管高频放大能力的一个重要参数。

负载电阻：晶体管的负载电阻是指晶体管的输出接口上，与输出信号线路相连接的电阻，它也是衡量晶体管高频放大能力的一个重要参数。

失真度：晶体管在高频放大时，所产生的信号失真程度，也是衡量晶体管高频放大能力的一个重要参数。

耦合电容：晶体管的耦合电容是指晶体管的输入接口上所连接的电容，它也是衡量晶体管高频放大能力的一个重要参数。

mos晶体管的正常的功率
MOS晶体管的正常功率取决于多种因素，包括其设计规格、工
作条件和应用环境。

一般来说，MOS晶体管的功率可以通过其电压
和电流来计算。

在正常工作条件下，MOS晶体管的功率应该在其额
定值范围内，以确保其稳定可靠的运行。

要计算MOS晶体管的功率，可以使用以下公式，功率 = 电压
× 电流。

在实际应用中，需要考虑MOS晶体管的最大耗散功率，以确保不会超过其额定值。

此外，还需要考虑散热设计，以确保MOS
晶体管能够有效地散热，避免过热损坏。

另外，MOS晶体管的功率还与其工作频率和负载特性有关。

在
高频率下，MOS晶体管的功率损耗可能会增加，需要特别注意功率
的管理和散热。

此外，负载特性也会影响MOS晶体管的功率输出，
需要根据具体的负载情况进行功率计算和管理。

总的来说，MOS晶体管的正常功率取决于多种因素，需要综合
考虑其设计规格、工作条件和应用环境，以确保其稳定可靠的运行。
