火灾自动报警系统调试方案(知识材料)

系统调试及试运行第一节调试准备及系统主要设备供应商配合工作一、调试准备1、调试前准备必须的材料、工具及设备仪器。

2、确定调试程序、调试人员资格审查和职责分工以及调试时间安排。

3、开通调试前应按设计要求检查火灾自动报警设备的规格、型号、数量、备品、备件和技术资料等是否齐全。

应先分别对消防控制设备等逐个进行单体通电检查。

4、检查路线，对错线、开路、虚焊和短路等以及施工存在的问题应逐一加以排除。

正常后方可进行系统调试。

二、主要设备供应商配合工作。

1、本工程要求以下设备供应商配合调试工作：消防水泵供应商、火灾报警系统设备供应商、阀门及组件供应商。

2、在施工安装期间，我司要求主要系统设备供应商派专业工程师对施工提供技术指导，协助我公司对消防系统的安装，以保证安装的质量。

在调试前需进行施工质量检查，以下为检查的主要内容：1)火灾报警点的安装、布线及接线。

2)施工验收文件、整改记录、图纸及测试资料。

3)线槽、管路的敷设和布线情况。

4)消防中心的调试条件。

3、供应商专业工程师协同我司编制调试方案，参加调试验收的整个过程。

第二节单系统调试一、火灾自动报警系统(单系统)调试(一)、火灾自动报警系统调试前须具备的条件1、消防控制室内火灾自动报警系统设备的施工安装及连线工作已完成。

2、探测回路中的所有部件，包括探测器、模块等安装完毕，探测回路线不应有断路、短路、对地等故障。

3、220V 市电及 24V 直流供电设备安装完毕，不能采用暂时电源。

4、调试系统有按实际修改过的火灾自动报警系统施工图及接线图 (如模块端子箱的接线图、探测器回路的接线顺序、联动设备清单等等)，且施工变更已经记录在图纸上。

5、系统调试方案应已取得业主、监理工程师认可。

6、已确定参加系统调试的人员，包括业主、监理、总包方和项目部技术负责人、工程师和技术员。

(二)、系统调试主要步骤1、审查系统配置2、确定消防设备联动方案3、现场调试计划安排4、系统通电及调试5、配置所有探测及控制点6、现场协调及报告(三)、系统调试方法火灾自动报警系统的调试分为三部份内容：1、消防控制中心设备安装单机调试。

火灾自动报警调试方案一、引言火灾是一种常见的灾害，对人们的生命财产安全造成严重威胁。

为了提高火灾的监测和防范能力，许多建筑物和公共场所都安装了火灾自动报警系统。

该系统能够及时发现火灾并触发报警，提醒相关人员进行疏散和灭火，从而最大程度地减少火灾带来的损失。

本文将介绍火灾自动报警调试方案，帮助您正确安装和调试火灾自动报警系统。

二、火灾自动报警系统的组成火灾自动报警系统主要由控制器、火灾探测器、声光报警器和通信设备等组成。

控制器是整个系统的核心，负责监测火灾探测器的状态并触发声光报警器。

火灾探测器可以根据烟雾、热量、火焰等不同的参数检测火灾的发生。

声光报警器会在火灾发生时发出响亮的警报声和闪烁的警示灯，提醒人们及时采取行动。

通信设备可以将报警信息发送给相关的监控中心或消防部门，实现远程监控和救援。

三、火灾自动报警调试流程1. 系统组装和连接：首先，需要将各个组件按照规定的方式进行组装和连接。

确保控制器与火灾探测器、声光报警器之间的连接准确无误，避免信号传输中出现问题。

2. 确认供电：接下来，确认所有设备都正常供电。

检查电源线路和插座是否正常，保证系统能够正常运行。

3. 参数设置：对控制器进行参数设置，包括报警延时时间、联动控制方式等。

根据具体的需求，灵活调整参数，确保系统能够根据火灾情况作出正确的响应和处理。

4. 火灾探测器设置：对火灾探测器进行灵敏度和检测范围的调试。

通过向探测器输入烟雾、热量或火焰等信号，观察探测器的灵敏度和响应时间，确保其能够准确地检测到火灾的发生。

5. 声光报警器设置：调试声光报警器的音量和闪光频率，并测试其报警信号是否正常。

确保声音能够在整个场所清晰可听，闪光灯能够吸引人们的注意力。

6. 报警信号传输测试：测试报警信号的传输和接收情况。

通过模拟火灾信号发送测试，观察报警信号是否能够准确传输到指定的接收设备。

7. 联动测试：模拟不同火灾场景，测试控制器的联动控制功能。

观察系统是否能够准确判断火灾的严重程度，并采取相应的措施，如启动喷水系统、关闭电源等。

消防报警系统调试方案配合设备厂家进行消防报警系统的调试工作，并配合消防系统的总体调试。

根据确定的调试方案要求，在调试过程中服从调试人员的安排，确保调试工作的顺利安全。

该项目工程的一般的调试步骤如下所述。

一、火灾自动报警系统的调试调试是由无件到部件、由区域报警到集中火灾报警、由单机调试到系统联动，按顺序由简单到复杂的逐步进行。

至于验收，主要是申报消防局的竣工验收，是重复满足要求的成功调试的整个过程，分述如下：1.区域报警控制系统调试1）一般要求A.区域报报控制系统（以下简称系统）的调试，应在建筑内部装修和系统施工结束后进行。

B.系统调试前应具备下列条件：竣工图、设计变更方字记录、施工记录、检验记录、竣工报告。

2）调试前的准备A.调试前要查验设备的型号、规格、数量、备品、备件等是否符合设计要求。

B.按施工要求和GB50166-92《火灾自动报警系统施工及验收规范》检查系统的施工质量。

C.区域主机及其有关的联动设备已经安装就位，消防控制室的室内环境已清洗干次。

D.外围线路已全部放线回消防控制室，用兆欧共体表、万能表测试各线路是否存在错线、开路、虚焊和线间与线对地的短路现象，如发现线路故障，应及时排除，直至满足规范要求为止，随后才可进行机内接线，再进行主机自检。

3）调试A.进行消防电源投切试验——当断开主电源开关，备用电源应能投入；当合上主电源开关，主电源应能恢复供电。

B.线路测试——根据现场情况，进行线路复检，确认无故障后，进行设备开通调试工作。

C.无、部件调试✧在正式进行系统调试前，首先分别对报警控制器、感烟、感温探测器、消火栓按钮等到报警装置以及模块、警铃等控制设备按生产厂家产品说明书进行单机通电检查试验，正常后才能接入系统进行调试。

✧校验区域报警控制器的自检功能：消音、复位功能、故障报警功能、火警优先功能、报警记忆功能、电源自动转换和备用电源的自动充电功能、备用电源的欠压和过压报警功能等到功能，在通电检查中，必须符合GB-4717《火灾报警控制器通用技术条件》的要求。

火灾自动报警系统调试报告一、引言。

火灾自动报警系统是保障人们生命财产安全的重要设备，其性能稳定可靠直接关系到火灾的及时报警和灭火救援工作。

为了确保火灾自动报警系统的正常运行，我们对其进行了全面的调试和测试，并制作了本报告，以便记录和总结调试过程中的问题和解决方案，为系统的后续维护提供参考。

二、调试过程。

1. 设备检查。

首先，我们对火灾自动报警系统的各个设备进行了全面的检查，包括探测器、控制器、报警器等，确保设备安装位置正确，连接稳固，电源供应正常。

2. 系统设置。

在设备检查完成后，我们对系统进行了设置，包括报警阈值、联动控制、声光报警器测试等，确保系统能够在火灾发生时及时报警并启动相应的应急措施。

3. 联动测试。

为了验证系统的联动控制功能，我们进行了联动测试，模拟火灾发生时各个设备之间的联动情况，确保系统能够协调一致地进行报警和应急处理。

4. 故障排查。

在调试过程中，我们发现了一些设备连接不稳、报警器音量不足等问题，我们立即进行了故障排查和处理，确保系统的完整性和稳定性。

5. 现场测试。

最后，我们进行了现场测试，模拟真实火灾场景，验证系统的报警响应时间、覆盖范围等性能指标，以确保系统能够在实际应急情况下可靠运行。

三、调试结果。

经过全面的调试和测试，我们成功地解决了设备连接不稳、报警器音量不足等问题，系统各项性能指标均符合设计要求，能够在火灾发生时及时、准确地报警并启动应急措施。

同时，系统的联动控制功能也得到了有效验证，能够协调各个设备进行联动操作。

四、总结。

通过本次调试，我们对火灾自动报警系统的性能和稳定性有了更深入的了解，也积累了丰富的调试经验。

在今后的维护和管理中，我们将进一步加强对系统的监测和检查，及时发现和解决问题，确保系统能够长期稳定可靠地运行。

五、建议。

在系统的使用过程中，我们建议定期对系统进行维护和检查，及时更换老化设备，确保系统的性能和稳定性。

同时，也建议加强对系统的操作培训，提高使用人员的应急处理能力，最大程度地减少火灾给人们带来的损失。

消防报警调试调试内容主要包括线路测试、火灾报警与消防联动设备的单体功能试验、系统的接地测试和整个系统的开通调试。

1、火灾报警系统的调试（1）调试人员在系统调试前，认真阅读施工布线图、系统原理图，了解火警设备的性能及技术指标，对有关数据的整定值、调整技术标准必须做到心中有数，方可进行调整试验工作。

（2）调试前应按设计要求查验设备的规格、型号、数量等是否符合设计要求，如发现管线或安装有与设计不符合的现象，应立即和有关人员协商解决并做好详细记录。

（3）检查强电、弱电线路是否到位，是否存在不同性质的导线共管现象。

（4）检查探测回路线、通信线是否短路或开路，如有问题则必须将线路故障排除后再开机调试。

（5）自动报警控制器单机开通前，首先不接报警点，使机器空载运行，确定控制器是否在安装过程中损坏。

（6）开机后将所带的探测点进行编码，并在平面图上作详细记录。

（7）对未能与控制器建立正常通信状态的探测器逐步检查，如果是管线问题，则在排除线路故障后再开机测试，如果是探测器问题则更换探测器。

（8）对报警器要做如下功能检查：火灾自检功能，消音复位功能，故障报警功能，火灾优先功能，报警记忆功能，电源自动转换及备用电源的自动充电功能，备用电源的欠压、过压报警功能。

（9）单机开通完毕，再进行系统联调。

（10）系统联调结束后，应采用专用检测仪器，对探测器逐个进行试验，要求探测器动作准确无误。

（11）调试过程中，应对调试进度及发现问题作详细记录。

（12）调试结束后，对系统进行不断电考核，要求系统在连续工作120小时无故障，然后将竣工图出齐，并填写调试报告及有关资料。

2、联动控制系统的调试开通（1）开通前，首先对线路作仔细检查，查看导线的标注是否与施工图上的标注吻合，检查接线端子的压线是否与接线端子表的规定一致，排除线路故障。

（2）对所需联动设备在现场做模拟试验，确定联动设备单机运行是否正常，在此项工作结束前，不能打开联动控制中心电源，以免外围设备故障损坏联动控制器中心设备。

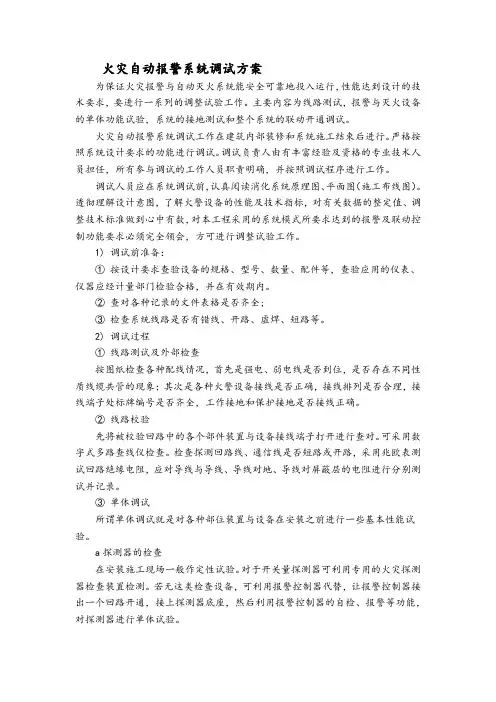

火灾自动报警系统调试方案为保证火灾报警与自动灭火系统能安全可靠地投入运行，性能达到设计的技术要求，要进行一系列的调整试验工作。

主要内容为线路测试，报警与灭火设备的单体功能试验，系统的接地测试和整个系统的联动开通调试。

火灾自动报警系统调试工作在建筑内部装修和系统施工结束后进行。

严格按照系统设计要求的功能进行调试。

调试负责人由有丰富经验及资格的专业技术人员担任，所有参与调试的工作人员职责明确，并按照调试程序进行工作。

调试人员应在系统调试前，认真阅读消化系统原理图、平面图（施工布线图）。

透彻理解设计意图，了解火警设备的性能及技术指标，对有关数据的整定值、调整技术标准做到心中有数，对本工程采用的系统模式所要求达到的报警及联动控制功能要求必须完全领会，方可进行调整试验工作。

1) 调试前准备：①按设计要求查验设备的规格、型号、数量、配件等，查验应用的仪表、仪器应经计量部门检验合格，并在有效期内。

②查对各种记录的文件表格是否齐全;③检查系统线路是否有错线、开路、虚焊、短路等。

2) 调试过程①线路测试及外部检查按图纸检查各种配线情况，首先是强电、弱电线是否到位，是否存在不同性质线缆共管的现象；其次是各种火警设备接线是否正确，接线排列是否合理，接线端子处标牌编号是否齐全，工作接地和保护接地是否接线正确。

②线路校验先将被校验回路中的各个部件装置与设备接线端子打开进行查对。

可采用数字式多路查线仪检查。

检查探测回路线、通信线是否短路或开路，采用兆欧表测试回路绝缘电阻，应对导线与导线、导线对地、导线对屏蔽层的电阻进行分别测试并记录。

③单体调试所谓单体调试就是对各种部位装置与设备在安装之前进行一些基本性能试验。

a探测器的检查在安装施工现场一般作定性试验。

对于开关量探测器可利用专用的火灾探测器检查装置检测。

若无这类检查设备，可利用报警控制器代替，让报警控制器接出一个回路开通，接上探测器底座，然后利用报警控制器的自检、报警等功能，对探测器进行单体试验。

火灾自动报警调试方案火灾自动报警系统是一种重要的安全设备，用于检测和报告火灾。

它基于一系列传感器和控制器，可以实时监测火灾迹象并发出警报。

为确保系统正常工作，需要进行调试和测试。

下面是一份火灾自动报警系统的调试方案，以确保其稳定可靠。

1.确认系统设计和布局：首先，需要确认火灾自动报警系统的设计和布局是否符合相关的安全标准和规范要求。

检查其位置、安装方式等，确保系统能够准确地检测到火灾。

2.确认传感器和控制器的功能：接下来，对火灾自动报警系统的传感器和控制器进行功能测试。

这包括探测器是否能够准确地检测到火焰、烟雾或热量等火灾迹象，以及控制器是否能够正确地接收和处理传感器发出的信号。

3.测试警报系统：接着，需要测试火灾自动报警系统的警报功能。

这包括警报器是否能够发出足够响亮的声音或闪光，以及警报信号是否能够及时传递给相关人员。

4.耐久性测试：为了确保火灾自动报警系统的耐久性，可以进行持续运行测试。

模拟不同的火灾情况，如火焰、烟雾、高温等，观察系统的反应和性能。

5.灵敏度调校：根据实际需求，可能需要对火灾自动报警系统的灵敏度进行调校。

通过更改传感器的灵敏度或其他设置来确保系统在不同情况下都能准确地检测到火灾。

6.其他测试：除了上述测试外，还可以进行火灾自动报警系统的其他功能测试，如远程监控、自动触发灭火装置等。

7.记录和评估：在进行调试期间，要对每一次测试结果进行记录和评估。

这样可以发现潜在问题，并及时采取纠正措施。

8.培训和演练：在完成调试后，还应对使用人员进行培训和演练。

他们需要了解系统的功能和操作，并熟悉相应的应急预案。

总结：调试火灾自动报警系统是确保其正常运行的关键步骤。

通过上述调试方案，可以保证系统的稳定性和可靠性，从而提供更高水平的安全保障。

同时，还应定期对系统进行维护和检修，确保其长期有效运行。

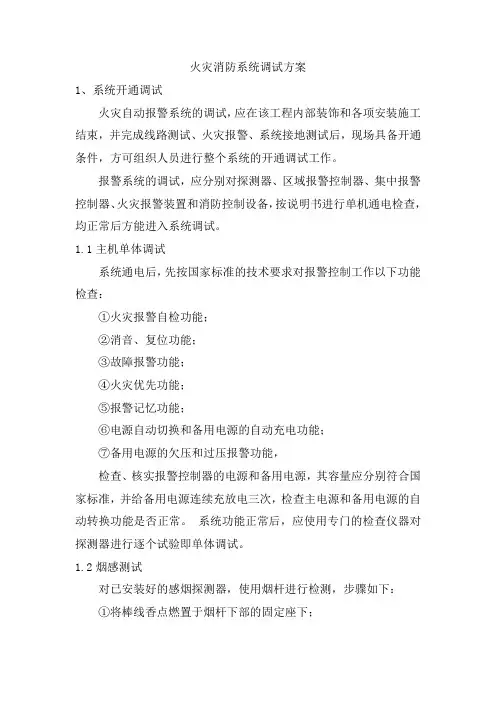

火灾消防系统调试方案1、系统开通调试火灾自动报警系统的调试，应在该工程内部装饰和各项安装施工结束，并完成线路测试、火灾报警、系统接地测试后，现场具备开通条件，方可组织人员进行整个系统的开通调试工作。

报警系统的调试，应分别对探测器、区域报警控制器、集中报警控制器、火灾报警装置和消防控制设备，按说明书进行单机通电检查，均正常后方能进入系统调试。

1.1主机单体调试系统通电后，先按国家标准的技术要求对报警控制工作以下功能检查：①火灾报警自检功能；②消音、复位功能；③故障报警功能；④火灾优先功能；⑤报警记忆功能；⑥电源自动切换和备用电源的自动充电功能；⑦备用电源的欠压和过压报警功能，检查、核实报警控制器的电源和备用电源，其容量应分别符合国家标准，并给备用电源连续充放电三次，检查主电源和备用电源的自动转换功能是否正常。

系统功能正常后，应使用专门的检查仪器对探测器进行逐个试验即单体调试。

1.2烟感测试对已安装好的感烟探测器，使用烟杆进行检测，步骤如下：①将棒线香点燃置于烟杆下部的固定座下；②把拉杆伸杆安装到烟杆上，根据探测器安装高度调节拉杆长度，安上烟嘴；③将烟嘴对准待检测器进烟口，接通电源把烟排至探测器周围，探测器确认灯亮，表示控制器工作正常；④在每次检查前，应将烟在烟道中储存一会儿，以保证开启风机时有足够的烟量排出；⑤当检测结束时，一定要将烟尖取出熄火，擦拭干净，取出电池。

对已安装好的感温探测器，使用温杆，进行检测，步骤如下：1.3温感测试①将送温头接在连节杆上部，并视高度调节长度；②将电源插头接入 200V 交流电源；③送温头对准待检探测器，打开电源开关；③送温头对准待检探测器，打开电源开关；④温源升温，探测器确认灯亮，表示控制器工作正常。

1.4报警装置测试逐个检查测试手动报警按钮，按钮动作后，在报警控制器上应发生声光、报警，并显示手报动作位置。

逐个测试每个消防报警电话插孔，与消控中心主机通话，保证消防电话线路畅通，语音清晰。

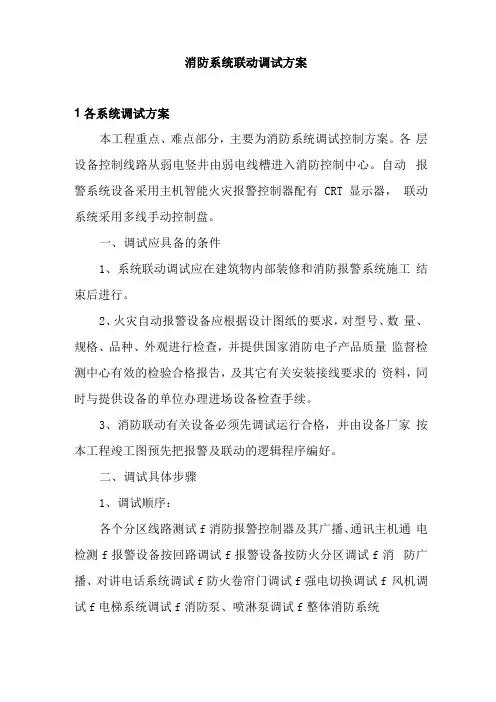

消防系统联动调试方案1各系统调试方案本工程重点、难点部分，主要为消防系统调试控制方案。

各层设备控制线路从弱电竖井由弱电线槽进入消防控制中心。

自动报警系统设备采用主机智能火灾报警控制器配有 CRT 显示器，联动系统采用多线手动控制盘。

一、调试应具备的条件1、系统联动调试应在建筑物内部装修和消防报警系统施工结束后进行。

2、火灾自动报警设备应根据设计图纸的要求，对型号、数量、规格、品种、外观进行检查，并提供国家消防电子产品质量监督检测中心有效的检验合格报告，及其它有关安装接线要求的资料，同时与提供设备的单位办理进场设备检查手续。

3、消防联动有关设备必须先调试运行合格，并由设备厂家按本工程竣工图预先把报警及联动的逻辑程序编好。

二、调试具体步骤1、调试顺序：各个分区线路测试f消防报警控制器及其广播、通讯主机通电检测f报警设备按回路调试f报警设备按防火分区调试f消防广播、对讲电话系统调试f防火卷帘门调试f强电切换调试f 风机调试f电梯系统调试f消防泵、喷淋泵调试f整体消防系统调试。

2、调试人员及时间安排：时间安排在安装工程即将完工时，进行单体调试，待单体调试完成后进行统一的联动调试。

3、调试人员应由消防设备生产厂家，消防施工单位，各联动设备厂家（电梯、防火阀、配电柜）及以上各专业的安装工程技术人员组成。

三、调试操作方法1、调试前，施工人员应向调试人员提交竣工图、设计变更记录、施工记录（包括隐蔽工程验收记录）、检验记录（包括绝缘电阻、接地阻测试记录）、竣工报告。

调试人员应按要求查验设备规格、型号、备品备件等。

按火灾自动报警系统施工及验收规范的要求检查系统的施工质量。

检查检验系统线路的配线、接线、线路中的绝缘电阻，接地电阻、终端电阻、线号、接地、线的颜色等是否符合设计和规范要求，发现错线、开路、短路等达不到要求的应及时处理排除故障。

对属于施工中出现的问题应会同有关单位协商解决，并有文字记录。

2、先把弱电竖井内消防接线箱的平层线路与进入中控室的主线路断开，用摇表对主线进行绝缘测试，阻值必须大于20M Q,并在各竖井末端进行测试，保证无短路、断路现象。

火灾自动报警系统调试方案一、调试前的准备工作1.系统了解：详细了解报警系统的构成、原理和设计要求，熟悉所有设备的功能和操作步骤。

2.设计方案核对：核对火灾自动报警系统的设计方案，确保设备的选择、布局和接线符合设计要求。

3.检查设备完整性：检查所有设备是否齐全，包括控制器、传感器、报警器、联动设备等。

检查设备质量，确保无损坏和缺陷。

4.设备测试：对所有设备进行功能测试，确保其正常工作。

二、传感器调试1.传感器安装：根据设计方案和实际情况，正确安装传感器，确保其位置合理、固定稳定。

2.传感器校准：根据传感器的型号和指导手册，进行传感器的校准操作，确保其灵敏度和准确性。

3.传感器测试：使用火源模拟器，对每个传感器进行测试，观察其报警时的灵敏度和反应时间，并记录相关数据。

三、报警控制器调试1.控制器安装：根据设计方案和实际情况，正确安装控制器，并保证其线路连接正确无误。

2.控制器参数设置：根据传感器的位置和特点，合理设置控制器的参数，包括监测区域、报警阈值和延时设置等。

3.联动设备设置：根据设计方案和需要，设置报警控制器的联动设备，如报警器、自动喷水系统、通风设备等。

4.联动设备测试：对联动设备进行测试，模拟火灾情况时，观察联动设备的动作情况是否符合预期要求。

四、报警信号测试1.报警信号传输：测试信号的传输线路是否正常，包括电缆连接、信号强度等。

2.报警信息处理：测试火灾报警时，控制器是否正确接收到报警信号，是否能够准确判断火灾位置。

3.报警声音测试：测试火灾报警器是否能够正常发声，并检查声音是否达到设计要求的音量和频率。

4.报警灯光测试：测试火灾报警器的灯光是否能够正常亮起，是否具备足够的亮度和闪烁频率。

五、系统整体测试1.报警场景测试：通过模拟真实的火灾场景，测试整个系统的报警流程和反应时间。

2.系统稳定性测试：长时间运行系统，监测各个设备的稳定性和准确性，确保系统能够持续稳定地工作。

3.故障恢复测试：模拟各种故障情况，如传感器故障、控制器故障等，测试系统的故障恢复能力和自动切换能力。
