移动侦测邮件报警设置教程

移动侦测发邮件详细操作步骤教程第一步，进入摄像头菜单:打开摄像头的客户端软件(也就是CMS软件)，然后双击左侧的设备列表的IP进行连接，连接成功后在IP上面点击右键，选择设备配置，进入摄像头内部菜单,如下图：第二步，开启移动侦测:进入摄像头的菜单以后，点击底部第二个选项，再点击上面菜单的移动侦测选项，勾选移动侦测菜单里面的启用选项，灵敏度默认设置为中(一般情况下不用改)，再点击区域旁边的设置，区域默认是全部画面选中，直接点击确定即可，再点击下面的时间段，默认是任何时间都开启(如果需要更改,可以点击进入后根据自己规定的时间进行设置)再点击抓图按钮(图中序号5)，最后勾选发送Email,最后点击确定保存设置。

如下图所示：第三步，开启图片存储:根据第一步进入摄像头内部菜单后，点击底部第一个选项，再点图片存储，抓拍模式选择配置，星期选择全，时间段1只需要勾选检测，再点击确定参数保存，如下图所示：第四步，报警邮箱设置:根据第一步进入摄像头的菜单以后，点菜单底第三个选项，依次点击--网络服务—双击Email设置，如下图所示：邮件详细配置:勾选启用，输入你的邮箱的SMTP服务器地址，端口保持默认，不要勾选安全连接(SLL)，输入你的邮箱的对应的账号跟密码，再输入发件人(也就是你邮箱完整邮件地址)，跟收件人(可以跟发件人相同)，主题可以保持默认也可以自己更改，重点注意:邮箱参数填写完成后（不要立即点击邮件测试）先点击确定，然后在网络服务菜单里面底部再点一次确定，再然后重新进网络服务里面的Email设置，再点击邮件测试。

然后确认参数设置是否正确，如果提示测试成功，并且收到一封测试邮件，则说明设置正确。

如果提示测试失败，则需要检查录像机是否正确连接了外网，网络参数设置是否正确，邮件设置参数填写是否正确等。

下面我们以常用的QQ,163,,189等邮箱为列来进行配置讲解如下图:上面是详细参数配置说明（注意：QQ邮箱的用户，需要提前在邮箱里面开启SMTP服务），各位亲在设置的时候记得要替换为自己的邮箱，不要照着上面我的邮件账号地址进行填写。

网络摄像机（Network Camera）2012-3用户手册注意事项：请勿将重物至于本设备上；请勿让任何固体或液体，掉入或渗入设备内；请定期用刷子对电路板、接插件等进行除尘，在进行机体清洁工作前，请关闭电源并拔掉电源；请勿自行对本设备进行拆卸、维修或更换零件。

使用环境：请在温度-10℃~60℃,湿度小于90%的环境中放置和使用本产品；请勿将本设备暴露在多烟、多尘的环境；避免强烈的碰撞，请勿摔落机器；请保持本产品的水平安装，安装在稳定的场所，注意防止本产品坠落；请安装在通风良好的场所；仅可在额定输入输出范围内使用。

适用产品：本说明书适用于本公司各种网络摄像机系列产品，包括室内枪机系列、红外防水系列、海螺系列、半球系列、家用机器人系列等。

特别声明：本手册所涵盖的内容均参考此使用手册编写时最新的消息，当涉及的内容发生改变时，恕不另行通知。

如果您有什么疑问或需要请随时联系我们。

目录第一章产品介绍1.1 产品概述本设备是专为安防领域设计的一款优秀的数字监控产品。

采用嵌入式LINUX操作系统，使系统运行更稳定；采用标准的H.264视频压缩算法，实现了高画质、低码率的同步音视频监控；采用TCP/IP等网络技术，具有强大的网络数据传输能力和远程操控能力。

本设备可以通过网络组成一个强大的安全监控网，配合专业网络视频监控设备和平台软件，充分体现出其强大的组网和远程监控能力。

同时本品也可以本地独立工作。

适合需要网络远程监控的各种场合，如：取款机、银行柜员、超市、工厂等的网络监控。

看护所、幼儿园、学校提供远程监控服务。

智能化门禁系统。

智能化大厦、智能小区管理系统。

电力电站、电信基站的无人值守系统。

户外设备监控管理桥梁、隧道、路口交通状况监控系统。

流水线监控，仓库监管。

对道路交通24小时监察。

森林、水源、河流资源的远程监控。

机场、火车站、公共汽车站等。

1.2 产品主要功能实时监视·具备模拟输出接口可通过监视器或DVR等监控设备实现监视功能存储功能·最大支持32G TF卡(部分产品支持)，实现录像抓图文件本地存放·通过客户端软件或监控平台，实现录像抓图文件远程存放·存储数据采用专用格式，无法篡改数据，保证数据安全压缩方式·音视频信号由独立硬件实时压缩，实现声音与图像保持稳定同步备份功能·客户端电脑可通过网络下载TF卡上的文件进行备份录像回放功能·实现独立全实时录像，还可同时实现检索、网络监视、录像查询、下载等·支持快放、慢放等多种回放模式·可选择画面任意区域进行局部放大网络操作功能·可通过网络(包括手机)进行远程实时监视·远程云台控制·远程录像查询及实时回放报警联动功能·报警联动录像、抓图、邮件等通讯接口·具备RS485接口，实现云台控制·具备标准以太网接口，实现网络远程访问功能及远程升级维护功能。

硬盘录像机（DVR）常用功能设置目录1.引言 (3)1.1目标 (3)1.2概述 (3)1.3温馨提示 (3)2.移动侦测设置 (4)2.1内容简介 (4)2.2报警功能设置 (5)2.2.1 通道和使能 (5)2.2.2灵敏度 (5)2.2.3 区域 (5)2.2.4布撤防时间段 (6)2.2.5 间隔时间 (7)2.3联动设置 (7)2.3.1报警输出 (7)2.3.2录像通道 (8)2.3.3轮巡 (10)2.3.4云台联动 (10)2.3.5发送EMAIL (11)2.3.6 屏幕提示 (11)2.3.7蜂鸣 (11)2.4验证 (11)3.录像设置 (12)3.1内容简介 (12)3.2.功能细化 (12)3.2.1通道选择 (12)3.2.2冗余 (12)3.2.3长度 (13)3.2.4预录 (13)3.2.5录像功能 (13)3.2.6按键介绍 (15)4.录像回放设置 (16)4.1 内容简介 (16)4.2 功能细化 (16)4.2.1 录像查询 (16)4.2.2 录像播放 (17)5.云台控制 (19)5.1内容简介 (19)5.1.1主要内容 (19)5.1.2 前提条件 (19)5.2功能细化 (21)5.2.1 基本设置 (21)5.2.2功能设置 (22)1.引言1.1目标为方面用户更好的理解和使用本设备，本文档主要介绍了网络硬盘录像机（DVR）常用功能的设置，基于使用说明书对各个功能更进一步细化。

力求做到易理解，易操作。

以下操作均以16路为例。

其它型号的本公司的DVR的操作也类似。

本文档的读者主要是技术支持，客服以及用户。

1.2概述本文档描述了硬盘录像机常用的功能设置和操作：1移动侦测设置2录像设置3云台设置4录像回放操作1.3温馨提示DVR（Disk Video Record）：硬盘录像机【】标识的内容是界面上的专业词语“”标识的内容是需要注意的设置加粗的文字是重点提示的内容★后面标识的内容是难点用户如有疑问，请与本公司技术支持部联系，我们会竭诚为您服务！2.移动侦测设置2.1内容简介移动侦测设置主要分为2个部分：1．移动侦测的报警功能设置（使能开关、灵敏度、侦测区域、布撤防时间段、间隔时间），即如何设置才能产生报警2．移动侦测的联动设置（屏幕提示、蜂鸣、报警输出、轮巡），还有一些需要与其他功能设置相结合的移动侦测联动设置（如联动录像、发送Email），即产生报警后该如何处理。

Email配置说明一.什么是报警发送Email报警发送Email，是指在报警后，可以把相关信息通过email发送出去，根据配置，还可以设定报警时的抓图作为附件发送。

二.邮箱设置（1）❖ 1.进入主菜单/网络服务/Email（以163邮箱为例）❖ 2.SMTP:❖端口：25❖SSL：勾选此服务器要求安全连接(SSL根据邮箱而定)❖ 3.用户名：XXX@ 密码：******❖ 4.发件人：XXX@❖主题：Alarm Message (可随意设置）邮箱设置（2）邮箱设置（3）配置：在主菜单/网络设置中需要配置正确IP/DNS 信息，否则会导致邮件无法发送三.主流Email 设置参数表注：1.部分邮箱需要手动开启smtp 。

2.设备端时间要准确。

3.QQ 邮箱有的需要使用SSL 的方式，有的不需要。

特别注意：测试GMail 等需开启SSL 邮箱时，时间必需>2000年，否则会引起证书失效，邮箱发送失败。

1.打开邮箱-设置-账户。

服务商SMTP服务器端口SSL 用户名密码发送者标题接收地址备注google 465Y 用户名密码发送邮箱任意任意邮箱网易 25N 用户名授权密码发送邮箱任意任意邮箱需手动开通smtp 网易 25N 用户名密码发送邮箱任意任意邮箱qq 25N 用户名授权密码发送邮箱任意任意邮箱需手动开通smtp 雅虎smtp.mail.yahoo.co 465Y 用户名密码发送邮箱任意任意邮箱需手动开通smtp 搜狐 25N 用户名密码发送邮箱任意任意邮箱新浪 25N 用户名密码发送邮箱任意任意邮箱需手动开通smtp hotmail 25N 用户名密码发送邮箱任意任意邮箱暂不支持AOL 25N 用户名密码发送邮箱任意任意邮箱GMX 25N 用户名密码发送邮箱任意任意邮箱2. 开启服务。

3.生成授权码。

四.报警联动设置例：在移动侦测中配置报警联动，当促发报警时联动Email发送五.Email内容一例如有疑问请咨询我公司Thank you！。

iVMS-4200快速操作手册V1.0杭州海康威视数字技术股份有限公司技术热线：400-700-59981网络视频监控软件iVMS-4200 V1.0快速操作手册非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。

本手册适用于网络视频监控软件iVMS-4200（V1.0）。

本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。

我司将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。

更新的内容将会在本手册的新版本中加入，恕不另行通知。

目录1 简介 (3)2 快速操作 (3)2.1 登录 (3)2.2 控制面板 (3)2.3 添加设备 (5)2.4 配置录像计划 (9)2.4.1 定时录像 (9)2.4.2 移动侦测 (10)2.5 实时预览 (12)2.5.1 按分组播放 (13)2.5.2 结束预览 (13)2.6 录像回放 (14)2.6.1 录像检索 (15)2.6.2 回放控制 (15)2.6.3 录像下载 (15)1简介本手册仅介绍软件的一些基本操作，如实时预览、录像和回放。

详细操作说明请参考iVMS-4200用户手册。

2快速操作2.1登录双击桌面上的图标，运行软件。

首次运行需要创建一个超级用户。

用户名和密码自定义。

注意：用户名和密码不能含有特殊字符英文单引号“'”，并且密码不能少于六位。

若监控软件已经注册了管理员账户，则启动监控软件后将显示用户登录对话窗口。

输入用户名和密码后点击“登录”，进入软件。

2.2控制面板系统初始化后，进入软件控制面板。

iVMS-4200具有高效且灵活方便的用户界面，如图所示。

软件模块说明如下：菜单说明实现实时预览、录像、抓图、云台控制、录像回放等操作管理和显示电子地图以及热点；实现电子地图相关操作，即地图的放大/缩小，热点实时预览，报警显示等搜索和回放事件录像以及回放的相关操作电视墙配置和操作添加、修改和删除分组；导入和导出通道查询本地日志，搜索、查看、备份本地日志（报警日志、操作日志或系统日志）客户端用户的添加、修改、删除和用户的操作权限配置添加、修改和删除DVR，配置添加的DVR（网络配置、报警参数配置、HDD管理等）添加、修改和删除存储服务器，配置NVR（录像计划、网络配置、HDD管理等）添加、修改和删除流媒体服务器，配置相关参数（PTSP端口号、端口号上下限等）添加、修改和删除解码设备，配置相关参数（网络配置、报警参数配置、异常配置等）监控点各项功能配置，如图像质量、录像计划、移动侦测等配置客户端相关参数，如文件保存路径、报警声音、E-mail地址等2.3添加设备设备管理控制面板中选择“设备管理”，进入设备管理界面，点击，弹出添加设备对话框。

产品说明书——高清网络摄像机非常感谢您购买我公司的产品，如您有任何疑问或需求请随时联系我们。

本说明书适用的产品为：高清网络摄像机（IPC）。

我公司将根据产品功能的增强或变化而更新本说明书的内容，并将定期改进及更新本说明书中描述的软件产品，更新的内容将会在本说明书的新版本中说明，恕不另行通知。

本说明书中内容仅为用户提供指导作用，不保证与实物完全一致，请以实物为准。

目录1.产品概述 (1)1.1.产品简介 (1)1.2.主要特点 (1)1.3.运行环境 (2)1.3.1.硬件设备 (2)1.3.2.软件环境 (3)2.产品安装 (4)2.1.安装注意事项 (4)3.产品检测 (5)3.1.硬件检测 (5)3.2.软件检测 (5)3.2.1.通过CMS客户端检测 (5)3.3.安装步骤 (8)3.4.安装环境介绍 (8)3.4.1.局域网有线连接 (8)3.4.2.互联网有线连接 (8)4.系统功能介绍 (9)4.1.添加设备 (9)4.2.登录 (10)4.2.1.正常登录 (10)4.2.2.临时登录 (11)4.2.3.IPC系统远程设置登录 (11)4.3.系统管理 (12)4.3.1.系统配置 (13)4.3.2.系统维护 (14)4.3.3.安全管理 (15)4.3.4.用户管理 (15)4.3.5.日志管理 (16)4.4.音视频管理 (17)4.4.1.视频配置 (17)4.4.2.音频配置 (18)4.5.图像管理 (19)4.5.1.图像配置 (19)4.5.2.OSD配置 (21)4.5.3.遮挡配置 (23)4.6.报警管理 (23)4.6.1.移动侦测 (23)4.7.网络管理 (25)4.7.1.基本配置 (25)4.7.2.高级配置 (26)4.8.存储管理 (27)4.8.1.存储配置 (27)4.8.2.计划配置 (27)4.9.云台控制 (29)4.9.1.云台控制 (29)4.10.智能分析 (29)4.10.1.人脸检测 (29)5.远程连接 (31)5.1.通过CMS实现远程连接 (31)5.2.通过NVSIP（Android&iOS）实现远程连接 (31)1.产品概述1.1.产品简介高清网络摄像机产品基于嵌入式Linux操作系统，采用低照度CMOS图像传感器，支持720P/960P/1080P高清视频，具备业界领先国际标准的H.265视频压缩算法，采用H.265编码，JPEG抓拍，完美实现高清晰图像的低网络带宽传输。

视频监控软件使用说明书版权所有翻录必究2011年6月1日Ver：10.06.01注意事项首先，感谢您选用我公司最新产品。

在使用本监控卡之前，请详细阅读本说明书所涉及的相关事项，熟悉硬件、软件各部分的功能后，方能使用，以确保该系统为您发挥最佳功能。

否则一切后果自负。

本说明书将向您详细阐述全实时“视频监控系统”的安装、操作、设置和网络使用方法。

本系统工作主机供电电压为220V±10%，如果在电压不稳或者干扰大的场合，请您选用优质稳压电源（即U P S），保证系统正常良好的工作状态。

本系统在安装、拆卸视频采集卡时，必须将主机处于完全断电状态，否则主板上残留的电压将损坏采集卡。

本系统可切换D1与CI F分辨率，切换分辨率设置后，在主界面必须关闭通道视频，重新打开通道视频，设置才能生效。

本系统主机工作于常温(-10±3℃～55±2℃)、清洁的环境,并且保持良好的通风状态。

本系统软件属于我公司专有产品，未经同意，请勿复制，否则影响机器稳定概不负责，并将通过有关法律渠道追究盗版责任。

功能特点（H.264压缩）➢压缩方式：H.264/MPEG 4；➢显示分辨率：1024×768、1280×1024、16:9宽屏、16:10宽屏；➢预览分辨率 (可调) ：704×576（PAL制），740×480（NTSC制）；352×288（PAL制），370×240（NTSC制）；➢录像分辨率（所见即所得）：704×576（PAL制）， 740×480（NTSC制）；352×288（PAL制），370×240（NTSC制）；➢单机容量支持12路D1、48路CIF；➢支持单画面、4画面、9画面、16画面、20画面、25画面显示，可全屏显示，支持自动翻页；➢多画面实时显示/录像/回放功能，支持多协议云镜控制，支持多种报警盒实现联动报警；➢手动录像、连续录像、定时录像、动态录像、事件录像、联动报警录像等多种录像方式；➢可以设置每个通道的显示名称；➢NTSC/PAL两种视频显示制式可选，25帧/秒实时预览、录像、回放；➢视频图像属性调节功能，使图像更清晰。

佳信捷HD IP CAMERA用户手册JXJ HD IP CAMERA User Manual版本: 0.8深圳市佳信捷电子有限公司目录1.概述 (3)1.1引言 (3)1.2适用范围 (3)1.3运行环境 (3)1.4术语解释 (3)2.使用浏览器访问IPNC (4)2.1软件安装 (4)2.2浏览器操作 (12)3.设备搜索工具 (25)4.客户端 (26)4.1登录客户端 (26)4.2实时视频 (26)4.3云台控制 (28)4.4音像设置 (28)4.5摄像机参数设置 (29)4.6客户端参数设置 (37)4.7客户端报警联动 (38)4.8客户端自动录像 (39)5.录像播放器 (41)5.1搜索录像 (41)5.2播放录像 (41)5.3设备端录像下载 (42)6.常见问题 (43)1.概述1.1 引言本文档为佳信捷TI-IPNC高清网络摄像机的用户手册，用于展示TI-IPNC高清网络摄像机产品的功能，给用户的使用提供帮助。

1.2 适用范围本手册适用于windows客户端版本v2.x系列。

1.3 运行环境1.4 术语解释IPNC：IP网络摄像机。

720P：720P是美国电影电视工程师协会(SMPTE)制定的高等级高清数字电视的格式标准，有效显示格式为： 1280×720，其数字 720则表示垂直方向有 720条扫描线，字母P意为逐行扫描（Progressive Scan）。

1080P：1080P是美国电影电视工程师协会（SMPTE）制定的最高等级高清数字电视的格式标准，有效显示格式为：1920×1080，其数字1080则表示垂直方向有1080条扫描线，字母P 意为逐行扫描（Progressive Scan）。

通常1080P的画面分辨率为1920×1080。

H.264：H.264 是 ITU-T 的视频编码专家组(VCEG)和 ISO/IEC 的活动图像编码专家组(MPEG)的联合视频组(JVT:joint videoteam)开发的一个新的数字视频编码标准。

用户手册机型：HD816W/HD811W/HD818W室内高清无线网络摄像机型号：HD816W型号：HD811W 颜色：黑/白颜色：黑/白型号：HD818W目录1概述 (1)1.1产品特性 (1)1.2使用前说明 (2)1.3装箱清单 (2)1.4硬件描述 (3)1.5SD卡 (4)2访问网络摄像机 (5)2.1在局域网内访问摄像机 (5)2.2在广域网内访问网络摄像机 (8)2.3通过VLC播放器登陆摄像机 (12)2.4手机APP (14)2.5CMS客户端监控 (14)3监控软件GUI (14)3.1登陆窗口 (15)3.2监控窗口 (16)4高级设置 (22)4.1设备状态 (22)4.2基本设置 (24)4.3网络 (32)4.4视频 (49)4.5报警 (52)4.6录像 (56)4.7云台 (57)4.8路径设置 (61)4.9防火墙 (62)4.10系统 (63)5回放 (65)6附录 (67)6.1常见问题解答 (67)6.2默认参数 (73)6.3产品规格 (73)6.4电磁兼容性 (75)6.5质保服务 (76)7获得技术支持 (78)1概述HD816W/HD811W/HD818W三款无线高清网络摄像机采用了集成ISP和彩色CMOS传感器，分辨率高达1280*720/1280*720/1280*960。

作为高质量的数字视频摄像机，在强大的Web服务器支持下，您可以在世界的每一个角落访问摄像机，获得高清的实时视频监控体验。

产品支持水平300度和垂直120度云台旋转功能，为您提供全方位的监控视野；它支持业界标准的H.264压缩技术，大大降低了录像文件大小，节约了宝贵的网络带宽资源。

摄像机基于TCP/IP协议标准，内置WEB服务器，可支持互联网登录。

可以通过互联网实现远程配置和操作，让您可以更便捷地管理和维护您的摄像机。

此三款机型专为室内监控所设计，可广泛应用于零售商店，办公室或婴儿房等场所。

网络摄像机操作手册V2.0.0杭州海康威视数字技术股份有限公司技术热线：400-700-59982010-4非常感谢您购买我公司的产品，如果您有什么疑问或需要请随时联系我们。

本手册可能包含技术上不准确的地方、或与产品功能及操作不相符的地方、或印刷错误。

我们将根据产品功能的增强而更新本手册的内容，并将定期改进或更新本手册中描述的产品或程序。

更新的内容将会在本手册的新版本中加入，恕不另行通知。

安全须知此内容的目的是确保用户正确使用本产品，以避免危险或财产损失。

在使用此产品之前，请认真阅读此说明手册并妥善保存以备日后参考。

如下所示，预防措施分为“警告”和“注意”两部分：警告：无视警告事项，可能会导致死亡或严重伤害。

注意：无视注意事项，可能会导致伤害或财产损失。

警告：1.请使用满足SELV（安全超低电压）要求的电源，并按照IEC60950－1符合Limited Power Source(有限电源)的额定电压为12V直流或24V交流电源（根据具体型号而定）供应。

2.如果设备工作不正常，请联系购买设备的商店或最近的服务中心，不要以任何方式拆卸或修改设备（未经许可的修改或维修所导致的问题，责任自负）。

3.为减少火灾或电击危险，请勿让本产品受到雨淋或受潮。

4.本安装应该由专业的服务人员进行，并符合当地法规规定。

5.应该在建筑物安装配线中组入易于使用的断电设备。

有关在天花板上安装设备的指示：安装后，请确保该连接至少可承受向下50牛顿（N）的拉力。

注意：1.在让摄像机运行之前，请检查供电电源是否正确。

2.请勿将此产品摔落地下或受强烈敲击。

3.请勿直接碰触到图像传感器光学元件，若有必要清洁，请将干净布用酒精稍微湿润，轻轻拭去尘污；当摄像机不使用时，请将防尘盖加上，以保护图像传感器。

4.避免对准强光（如灯光照明、太阳光等处）聚焦，否则容易引起过亮或拉光现象（这并非摄像机故障），也将影响图像传感其寿命。

5.激光束可能烧毁图像传感器，在激光装置被使用的情况下，请您一定注意不要让图像传感器的表面暴露于激光束之下。

IP Camera邮件报警功能设置/G的邮件发送功能能够按时或智能地将监控画面通过邮件发送到指定的邮箱。

下面介绍如何设置IP Camera的邮件发送功能。

步骤一：在阅读器中打开IP Camera的WEB页面（默以为），输入登录账号/密码（默许都是admin），进入WEB设置页面步骤二：选择设定-进阶设定-SMTP设定。

步骤三：选择一样设定1.SMTP效劳器名称：设置登入邮箱的SMTP效劳器域名或IP，如网易163邮箱的SMTP效劳器：smtp.163；也能够直接填写SMTP效劳器的IP地址。

假设填写是域名，设备需设置DNS效劳器；2.SMTP效劳器端口：默许25，国内邮箱绝大多数利用25端口；3.认证：一样需要开启，用来设置您的邮箱账号和密码；4.利用者名称：登入邮箱的账号，能够填写完整邮箱如：12345@163，也能够直接填写12345；5.密码：登入邮箱的密码；6.收件者电子邮件地址：监控端邮箱地址，此邮箱将收到摄像头发送的邮件内容；7.治理员电子邮件地址：与登入邮箱相同，不然无法测试成功，本例：12345@163；8.主旨：发送邮件的题目；9.本文：发送邮件的文本内容，不支持中文，输入中文以后会显现乱码。

设置完成，点击确信保留配置。

点击测试，测试可否成功发送。

测试成功，会弹出如下界面，提示：SMTP Test Success，表示邮箱设定成功。

现在指定的收件人邮箱会收到这封测试邮件（只有题目和文本内容）。

步骤四：若是设置智能发送方式，请选择警报传送。

1，附加档案：默许关闭，为发送的报警图片概念名称信息的格式。

影像档案名称：发送画面的名称首字符；字尾：影像档案名称后所加的字符，能够选择日期时刻、序号或是空。

2，警报：移动侦测，需勾选。

移动侦测：支持同时对画面三个部份进行侦测，能够自行设定区域数量及大小1）移动侦测1：如上图所示默以为整个画面的侦测，大红色框覆盖区域，能够手动调整位置及覆盖区域大小；临界值：触发警报设置的阈值，当超过该阈值触发警报；感应度：移动侦测检测的频率设置。

网络摄像机设置说明书注意：使用IP搜索工具局域网登录摄像机对其进行功能设置后，添加到电脑客户端或手机客户端内统一管理或访问。

1. 安装IP搜索器2. 局域网登录设备3. 选择语言和模式进入IE界面4. IE操作主界面使用说明5. 摄像机功能设置5.1 设备信息5.2 设备名称设备5.3 设备时钟设置5.4 地录像路径5.5设置报警服务：移动侦测报警5.6 邮件服务设置5.7 FTP服务设置5.8 基本网络配置5．9 无线局域网设置5.10 PTZ设置5.11设备用户设置（摄像机加密）5.12设备维护（恢复出厂设置/重启设备/系统升级）5.13返回视频界面5.5.14 TF设置1. 安装IP搜索器直接在光盘中打开IP搜索工具，或拷贝到桌面打开。

2. 局域网登录设备当前网络中存在的设备，选中其中一台，双击进入。

问题1：点“刷新”仍然不显示IP地址检查方法：①确认设备已接通电源并网线一端接入摄像机，另一端接入路由器。

②观察摄像机信号是否正常，网口灯一个常亮一个闪烁。

③确认电源适配器和连接网线无故障。

④确认用于搜索的电脑与摄像机是接收同一个路由器的信号（电脑连接路由器可以是有线或无线）。

⑤最后一步，重启摄像机。

给摄像机重新接电或者在电源线和网线连接状态下，顶住摄像机底部小孔内的reset按键，至网口灯灭掉再亮起（大约10几秒），摄像机重启。

以上操作均无法解决问题时，请更换网络环境或与供应商联系。

问题2：显示“子网掩码”解决方法：①勾选“DHCP”然后点“设置”键，摄像机重启。

仍然无效，选择方法2.②不勾选“DHCP”选择手动分配设备信息。

根据自己的网络环境设置，下图为192.168.1.1网络的设置方法。

问题2一定不属于摄像机问题，和使用的网络环境有关，请勿使用多级路由，尽量提供简单的网络环境。

问题3：出现IP，但无法进入界面。

可尝试将IP地址及端口号手动输入IE地址栏。

输入用户名（出厂默认为admin）及密码（出厂默认为空），点击“确定”即可登录到监看界面。

网络监控平台软件功能介绍手册V2.0目录1.1登录 ....................................................1.2实时监控 ................................................1.2.1预览画面切换.........................................1.2.2实时音视频预览 (1)1.2.3预览时本地抓图.......................................1.2.4云台控制.............................................1.2.5报警信息显示.........................................1.2.6预置点设置...........................................1.2.7视频参数调整.........................................1.2.8语音对讲.............................................1.2.9模糊检索功能.........................................1.3录像回放 ................................................1.3.1设备录像回放.........................................1.3.2中心存储录像回放.....................................1.3.3备份录像回放.........................................1.4系统信息 ................................................1.4.1设备信息.............................................1.4.2服务器信息...........................................1.5本地配置 ................................................1.6远程配置 ................................................1.6.1版本信息.............................................1.6.2设备基本信息.........................................1.6.3设备网络信息.........................................1.6.4设备通道信息.........................................1.6.5串口参数.............................................1.6.6报警参数.............................................1.6.7异常参数.............................................1.6.8远程升级.............................................1.6.9重启设备.............................................1.7设备日志 ................................................1.7.1按报警类型查询日志...................................1.7.2按异常类型查询日志...................................1.7.3按操作类型查询日志...................................1.8历史报警 ................................................1.9电子地图 ................................................1.9.1地图显示设备信息.....................................1.9.2地图与视频联动.......................................1.10抓拍查询............................................... 2CS客户端 ..................................................2.1平台登录 ................................................2.2视频预览 ................................................2.2.1实时音视频预览.......................................2.2.2播放分组轮巡.........................................2.2.3系统管理.............................................2.2.4视图管理.............................................2.2.5分组预览.............................................2.2.6画面分割.............................................2.2.7多画面全屏...........................................2.2.8截图功能.............................................2.2.9模糊检索功能 (29)视频预览时录像功能...................................云台控制.............................................图像参数调节.........................................预置点设置...........................................流量统计.............................................2.2.15限时播放.............................................语音对讲.............................................取流方式选择.........................................设备短信上下线功能...................................设备相关信息显示.....................................弹出地图显示 (32)2.3录像管理 ................................................2.3.1前端录像管理.........................................2.3.2中心录像管理.........................................2.3.3本地录像管理.........................................2.4日志查询 ................................................2.4.1本地日志查询.........................................2.4.2报警日志查询.........................................2.4.3远程日志查询.........................................2.5电子地图 ................................................2.5.1地图操作.............................................2.5.2设备信息显示.........................................2.5.3地图联动播放视频.....................................2.6轨迹回放 ................................................2.7系统配置 ................................................2.7.1本地配置.............................................2.7.2告警联动.............................................2.7.3告警订阅.............................................2.7.4解码配置.............................................2.8报警信息 ................................................2.9解码上墙 ................................................ 3手机客户端.................................................3.1登录平台 ................................................3.2设备列表 ................................................3.3实时预览 ................................................ 4管理中心...................................................4.1登录页面 ................................................4.1.1管理员信息显示.......................................4.1.2区域和用户显示.......................................4.1.3模糊检索功能 (48)4.2区域账户管理 ............................................4.2.1添加区域账户.........................................4.2.2删除修改区域账户.....................................4.3服务器管理 ..............................................4.3.1添加服务器...........................................4.3.2修改删除服务器.......................................4.4设备管理 ................................................4.4.1添加设备.............................................4.4.2修改删除设备.........................................4.5解码器管理 ..............................................4.5.1添加解码器...........................................4.5.2修改删除解码器.......................................4.6用户管理 ................................................4.6.1添加用户.............................................4.6.2修改删除用户.........................................4.7权限管理 ................................................4.8日志查询 ................................................4.9短信报警 ................................................4.10数据库导入与导出.......................................4.11修改密码...............................................电信e家平台是一个基于互联网的监控平台，按照使用功能，可以分为三个方面：BS客户端，CS客户端，手机客户端，管理中心。

报警联动输出说明当有报警（移动侦测、视屏丢失、视频遮挡、外部报警）产生时，联动外接的报警器进行相应告警。

外接报警设备连接说明：C和NO对应着硬盘录像机的C和NO报警输出接口；注：报警器需要由外部进行供电。

扩展:报警器为四芯的报警器，其中红黑两根为电源，其余两根线为报警信号线，接硬盘录像机的C和NO 报警输出口。

1.录像设置点击录像功能里的录像设置，界面如图：说明：勾选上检测和报警两项功能项，则当有对应告警产生时，这样联动录像才能生效；未勾选上这两项，当有相应告警产生时，联动录像通道进行录像不生效。

2.报警联动设置点击报警功能，进入报警类型功能项设置，界面如下：说明：设备进行报警操作，功能包括：移动侦测、视频遮挡、视频丢失、报警输入、报警输出、异常处理。

2.1移动侦测点击报警功能里的移动侦测，界面如下：【通道号】选择要设置移动侦测区域的通道；【启用】反显■表示选中，打开移动侦测功能，选择了启用，方可进行相应的设置；【灵敏度】根据灵敏程度，可设置六档；【区域】点击设置，进入设置区域分为PAL8X8，粉色区域为动态检测检测区，黑色为不检测区【布撤防时间段】在设置的时间范围内，设备才会触发移动侦测告警信号，如图所示：注：可按星期设置，也可统一设置，每天设置四个时间段。

选中时间段前的复选框■，设置的时间才有效。

【间隔时间】在设置的间隔时间内，如发生多次移动侦察测只触发依次告警信号；【报警输出】移动侦测信号产生时，设置启动相应联动报警输出端口的外接设备；【延时】表示报警结束时，报警延长一段时间停止，范围在10~300秒；【录像通道】选择所需的录像通道（可复选），发生报警时，系统触发该通道录像信号；注：进行联动录像，需要【录像设置】中设置，在相应时间段，启动检测录像【轮巡】反显■表示选中，有报警信号时，选中的通道进行单画面轮巡预览，轮巡间隔时间在【系统设置】>【轮巡设置】中设定；【抓图】选择所需的录像通道（可复选），发生报警时，系统触发该通道抓图信号；注：进行联动抓图，需要【录像设置】中设置，在相应时间段，启动检测录像【云台联动】报警发生时，设置通道的云台进行联动，如图所示；注：联动云台，需要在【快捷菜单】>【云台控制】中，设置预置点、点间巡航、轮巡等参数【录像延时】告警状态结束后，告警录像延长一段时间停止，范围为10~300秒；【屏幕提示】在本地主机屏幕上，弹出报警信息提示对话框；【发送EMAIL】反显■选中，表示报警发生时同时发送邮件通知用户。

目录第一章产品说明 (2)1.产品简介 (2)2.产品参数 (2)3.功能特性 (3)4.注意事项 (3)第二章安装操作 (5)1.安装网络摄像机所在网络环境 (5)2..监控系统连接摄像机 (5)第三章远程连接 (6)1客户端分类 (6)1.1中维云视通网络监控系统 (6)1.2 浏览器访问 (6)1.3 手机访问 (7)2远程连接方式 (7)2.1 云视通号码 (7)2.2 IP地址 (7)3中维云视通网络监控系统 (7)3.1 监控系统安装 (7)3.2 连接参数设置 (8)3.3 连接主控 (9)3.4 通道录像 (10)3.5 录像回放 (10)3.6 现场拍照 (10)3.7远程管理 (10)3.9更多功能 (20)4.W EB CC (21)4.1安装 (21)4.2连接主控 (21)4.3云视通号登陆 (22)4.4cc账号登陆 (23)4.5录像 (24)4.6 录像回放 (24)4.7抓图 (25)第一章产品说明1. 产品简介JVS-N71B(C或D)红外高清网络摄像机是中维公司精耕细作的又一款产品，它由高品质的视频采集模块、高性能的视频编码模块、稳定的夜视模块和精密的防水机壳四部分组成，软件以嵌入式Linux操作系统为基础，内嵌了中维云视通服务。

此产品除了具备中维产品共有的：设置简单、操作方便、连通率高等特点外，还具备：画质清晰，宽动态、夜视效果好、图像延迟短、功耗低等特点。

2. 产品参数3. 功能特性• 预览、压缩分辨率均支持1280×720• 网络远程监控内嵌云视通功能，无需复杂设置，轻松网传• 支持双码流，用户可选择码流并调节分辨率、帧率、视频质量• 支持红外灯、双滤光片自动切换，真正实现昼夜监控• 支持移动侦测，移动侦测报警自动发送邮件提醒• 支持软件升级，可用网站升级/本地升级• 支持网络参数的静态配置/DHCP/ADSL• 支持手机监控，图像质量/帧率可调，无需复杂设置• 支持画面移动侦测/画面遮挡，可设置4个不同区域• 支持断电/意外故障后自动重启功能• 支持系统时间及OSD的内容修改• 支持远程实时监看/远程开启主控录像/远程录像回放/远程下载• 支持网络用户管理、网络时间同步、CC、WebCC• 客户端可选择监控系统软件/浏览器/手机进行远程监控，实现方式多样，远程连通率高• 可通过公司自主研发的云视通网络监控系统（CV）进行集中管理、观看和录像等4. 注意事项中维JVS-N71B（C或D）摄像机为专业的安防监控设备，在安装使用时注意以下事项：1．网络摄像机在易遭雨淋场所要加防水罩。

智能安防系统监控与报警操作手册第一章概述 (3)1.1 产品介绍 (3)1.2 功能特点 (4)第二章系统安装与配置 (4)2.1 硬件安装 (4)2.1.1 准备工作 (5)2.1.2 安装监控摄像头 (5)2.1.3 安装报警器 (5)2.1.4 安装存储设备 (5)2.2 软件配置 (5)2.2.1 安装监控软件 (5)2.2.2 配置监控参数 (5)2.2.3 配置报警参数 (6)2.2.4 配置存储参数 (6)2.2.5 配置网络参数 (6)2.2.6 系统测试 (6)第三章视频监控操作 (6)3.1 监控界面 (6)3.1.1 界面布局 (6)3.1.2 界面操作 (6)3.2 实时预览 (7)3.2.1 实时预览功能 (7)3.2.2 实时预览操作 (7)3.3 录像回放 (7)3.3.1 录像回放功能 (7)3.3.2 录像回放操作 (7)第四章报警系统设置 (8)4.1 报警参数设置 (8)4.1.1 报警阈值设定 (8)4.1.2 报警方式设置 (8)4.2 报警联动设置 (8)4.2.1 联动设备选择 (8)4.2.2 联动动作设置 (8)4.3 报警记录查询 (9)4.3.1 报警记录查看 (9)4.3.2 报警记录导出 (9)第五章事件管理 (9)5.1 事件类型定义 (9)5.1.1 定义目的 (9)5.1.2 事件类型 (9)5.2 事件处理流程 (9)5.2.2 事件报警 (10)5.2.3 事件确认 (10)5.2.4 事件处理 (10)5.2.5 事件反馈 (10)5.3 事件记录查询 (10)5.3.1 查询目的 (10)5.3.2 查询内容 (10)5.3.3 查询方式 (10)第六章用户管理 (11)6.1 用户权限设置 (11)6.1.1 权限概述 (11)6.1.2 权限分类 (11)6.1.3 权限设置操作 (11)6.2 用户账号管理 (11)6.2.1 账号创建 (11)6.2.2 账号修改 (12)6.2.3 账号删除 (12)6.3 用户操作日志 (12)6.3.1 日志概述 (12)6.3.2 日志查询 (12)6.3.3 日志导出 (12)第七章系统维护与升级 (13)7.1 系统检查 (13)7.1.1 检查频率 (13)7.1.2 检查内容 (13)7.2 系统升级 (13)7.2.1 升级原因 (13)7.2.2 升级方式 (13)7.2.3 升级步骤 (13)7.3 系统故障处理 (14)7.3.1 故障分类 (14)7.3.2 故障处理流程 (14)7.3.3 常见故障处理方法 (14)第八章网络设置与优化 (14)8.1 网络参数配置 (14)8.1.1 概述 (14)8.1.2 配置步骤 (15)8.1.3 注意事项 (15)8.2 网络诊断与优化 (15)8.2.1 概述 (15)8.2.2 诊断方法 (15)8.2.3 优化措施 (15)8.3 网络安全策略 (15)8.3.2 安全策略制定 (16)8.3.3 安全策略实施 (16)第九章常见问题与解决方案 (16)9.1 硬件故障 (16)9.1.1 故障现象：监控摄像头无法正常工作 (16)9.1.2 故障现象：报警器不响 (16)9.1.3 故障现象：硬盘录像机无法正常工作 (16)9.2 软件问题 (17)9.2.1 故障现象：监控系统软件无法启动 (17)9.2.2 故障现象：监控系统软件出现卡顿或崩溃 (17)9.2.3 故障现象：监控系统软件无法接收报警信息 (17)9.3 系统功能优化 (17)9.3.1 提高监控系统响应速度 (17)9.3.2 提高监控系统稳定性 (17)9.3.3 提高监控系统存储容量 (18)第十章安全操作规范 (18)10.1 操作人员职责 (18)10.1.1 负责智能安防系统的日常操作、监控及维护工作。

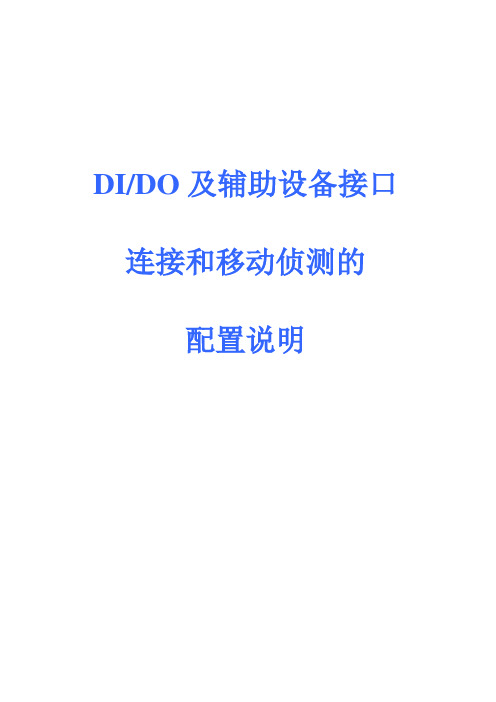

DI/DO及辅助设备接口连接和移动侦测的配置说明目录一、外部联动报警连接示意图 (4)二、关于接口设定 (5)三、连接线路图 (6)1、接弱电辅助设备〔以警灯为例〕 (6)2、接强电辅助设备〔以220V灯为例〕 (6)四、移动侦测报警设定 (8)五、红外探测器接警灯及接视频效劳器触发报警录像 (14)1、连接线路图 (14)2、视频效劳器的设置 (15)3、单机版软件录像设置 (19)录像设置 (19)录像回放 (26)该文档以PT3124为例，说明如果通过摄像机系统搭建完整的平安防范体系，首先以一间办公室的综合监控为例：VIVOTEK网络摄像机可借助监控点既有的网络线路，就近接入网络，其音视频信号及后端控制全部经由标准的网络传输方式实现。

一、外部联动报警连接示意图摄像机在后面扳内置了DI/DO报警输入输出模块，可有效的与其他报警方式有机结合，形成全面综合的整体防范架构。

安装摄像机的同时可将其余的报警装置与摄像机进行联动，例如可在办公室门口加装红外感应器并将信号输出连接至摄像机DI口即1、2口，由此可经由传感器的输入引发摄像机的一系列预设动作，可能的行为有翻开声音或者照明电路进行声光报警、进行现场图像的抓拍并以邮件或者FTP方式上传至指定处、对警报现场进行全程录像并以短信方式告之主人、经由外设报警装置自动接警保安中心等等。

在报警方式多元化的同时，监看方式的跃进也为商业用户带来便利，监看模式的实现将安防监控与中国第一信息平台联系起来，带给用户最实用的便利。

二、关于接口设定首先请注意摄像机后面的接口：从左往右依次为4321号接口12号接口为输入信号口〔12VDC50mA〕34号接口为输出信号口〔12VDC/125V AC〕三、连接线路图1、接弱电辅助设备〔以警灯为例〕摄像机3号脚接外部DC 12V电源的负极，DC 12V电源的正极接警灯的一个引脚，另一个引脚接入摄像机的4号脚。

12V警灯连接线路图2、接强电辅助设备〔以220V灯为例〕摄像机4号脚接外部DC 12V电源的正极，DC 12V电源的负极接至固态继电器的INPUT 正极〔3号脚〕，固态继电器的INPUT 负极〔4号脚〕接至摄像机的3号脚。
