高压柜五防是什么

最新版电气“五防”详解电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备五种防误功能的简称，是电力安全的重要措施之一。

一、电气“五防”是什么？根据《国家电网公司防止电气误操作安全管理规定》电气五防内容具体如下：1、防止带负荷分、合隔离开关。

（断路器、负荷开关、接触器合闸状态不能操作隔离开关。

）2、防止误分、误合断路器、负荷开关、接触器。

（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时关合断路器、负荷开关。

（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、分荷开关闭合）4、防止在带电时误合接地开关。

（只有在断路器分闸状态，才能操作隔离开关或手车才能从工作位置退至试验位置，才能合上接地开关）5、防止误入带电隔室。

（只有隔室不带电时，才能开门进入隔室）电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。

二、如何实现“五防”？1、防止误入带电间隔工作小车摇到“隔离/实验”位置以后，接地的金属隔板，自动落下遮住带电的静触头部分，防止进入柜体检修的人员接触带电部分。

开关接地闸刀合上以后，后柜门的机械连锁才允许打开柜门。

2、防止带负荷分合一、二次触头当接触器处于合闸状态时，与接触器连动的机械连锁挡板推进机构上的连杆使推进机构螺旋无法转动，通过这种设计，在带负荷时，不能够分合一、二次触头。

3、防止带电挂地线当小车进入工作位置时，推进机械的挡板抵住接地开关合闸机构的帘板装置，使帘板无法打开，接地开关不能合闸。

4、防止带地线合闸当接地闸刀合上时，帘板装置挡板将阻碍小车进入柜内，从而避免了接地状态下合接触器的可能性。

5、防止断路器误分误合运行操作人员时刻牢记规程，按照操作票操作。

电气“五防”功能的实现成了电力安全生产的重要措施之一。

随着电网的不断发展，技术的不断更新，防误装置得到不断改进和完善。

高压开关柜“五防”1、何为电气五防：1）防止误合、误分断路器（断路器带有合闸闭锁，操作指令与相应设备对应才能操作设备）；2）防止带负荷拉合隔离开关、隔离触头（断路器工作运行状态，不能拉出隔离开关）；3）防止带电误合接地开关（断路器工作运行状态，不能操作接地开关）；4）防止接地开关在合闸位置关合断路器（接地开关合闸位置，手车不能摇到工作位置）；5）防止误入带电间隔（隔室带电时，柜门打不开）。

2、操作员如何在6KV高压开关操作时实现五防操作员必须具备相关的专业知识，依据操作票唱票按票操作操作且必须有监护人监护；高压开关柜也拥有很多设计为操作人员提供判断依据和防止操作员误操作。

这些设计一般分为两种：1）高压开关柜上的双重编号和带电显示装置：仅作为提示性装置。

此装置可以为操作员在操作时提供判断依据，防止误操作的发生。

2）机械程序锁：联锁方法简单、可靠、直接、有效,特别适合多台柜之间的联锁。

此联锁可以在操作员操作时对操作安全提供五防保护。

1）各种编号标志以及开关柜上的带电显示装置1、高压开关柜上都贴有此高压开关的双重编号，操作人和监护人在操作前必须核对高压开关是否与操作对象向对应。

2、高压开关柜上设计有状态显示装置以及带电显示装置，操作人员必须以此判断开关柜的实际状态，并依据五防原则判断可否进行操作。

2）高压开关柜中所设计的五防一般联锁方法及其优缺点：1-机械联锁：联锁方法简单、可靠、直接、有效,一般用于高压开关柜断路器-隔离开关-接地开关-柜门之间的联锁,应优先采用。

但柜与柜之间的联锁很难实现。

2-电气联锁：联锁方法容易实现,联锁功能可以做的很完善,但如果辅助开关、继电器等电器接点切换不灵或粘连则会造成联锁功能丧失或紊乱。

这种联锁方法一般作为机械联锁的辅助手段,实现双重联锁。

3-电磁锁：联锁方法简单、有效,但有一定局限性,一般用于柜门闭锁。

万能解锁钥匙必须严格管理和慎用。

4-微机闭锁：软件设计完善,防误功能齐全,但成本较高。

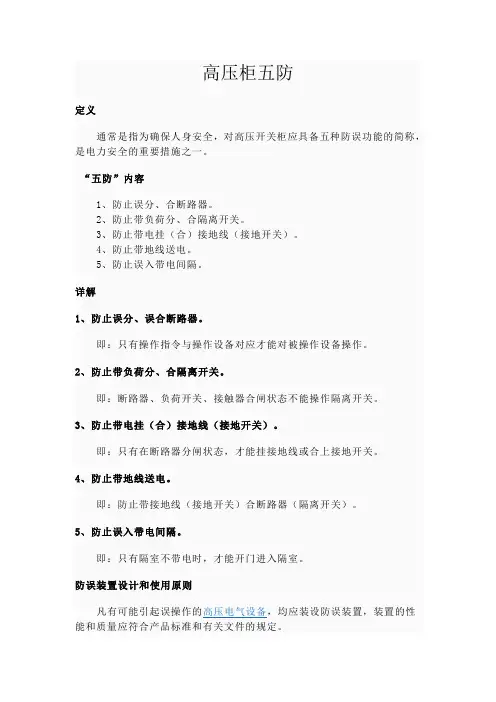

高压柜五防定义通常是指为确保人身安全，对高压开关柜应具备五种防误功能的简称，是电力安全的重要措施之一。

“五防”内容1、防止误分、合断路器。

2、防止带负荷分、合隔离开关。

3、防止带电挂（合）接地线（接地开关）。

4、防止带地线送电。

5、防止误入带电间隔。

详解1、防止误分、误合断路器。

即：只有操作指令与操作设备对应才能对被操作设备操作。

2、防止带负荷分、合隔离开关。

即：断路器、负荷开关、接触器合闸状态不能操作隔离开关。

3、防止带电挂（合）接地线（接地开关）。

即：只有在断路器分闸状态，才能挂接地线或合上接地开关。

4、防止带地线送电。

即：防止带接地线（接地开关）合断路器（隔离开关）。

5、防止误入带电间隔。

即：只有隔室不带电时，才能开门进入隔室。

防误装置设计和使用原则凡有可能引起误操作的高压电气设备，均应装设防误装置，装置的性能和质量应符合产品标准和有关文件的规定。

1、防误装置应实现以下功能（简称五防）：（1）防止误分、误合断路器；（2）防止带负荷拉、合隔离开关；（3）防止带电（挂）合接地线（开关）；（4）防止带接地线（开关）合断路器（隔离开关）；（5）防止误入带电间隔。

高压开关柜及间隔式的配电装置（间隔）有网门时，应满足“五防”功能的要求。

2、新订购的高压开关设备，必须具有性能和质量符合要求的防误装置，对不符合要求的不得订货3、新设计的发、变电工程中采用防误装置和操作程序，应经运行部门审查。

4、新设计的发、变电工程中采用的防误装置，应做到与主设备同时投运。

5、在设计、制造及选用防误装置时，应考虑以下原则：（1）防误装置的结构应简单、可靠，操作维护方便，尽可能不增加正常操作和事故处理的复杂性。

（2）电磁锁应采用间隙式原理，锁栓能自动复位。

（3）成套的高压开关设备用防误装置，应优先选用机械联锁。

（4）防误装置应有专用工具（钥匙）进行解锁。

防误装置应满足所配设备的操作要求，并与所配用设备的操作位置相对应。

（5）防误装置应不影响开关设备的主要技术性能（如分合闸时间、（六）防误装置所用的电源应与继电保护、控制回路的电源分开。

配电柜五防内容
配电柜的五防内容主要包括：防尘、防水、防雷电、防火和防盗。

一、防尘：为保证配电柜内设备的正常运行，需防止灰尘、蚊虫
等杂物进入配电柜。

可以采用密封性好的配电柜，或在配电柜周围设
置尘土屏障，防止灰尘和蚊虫进入。

二、防水：由于配电柜通常设置在室外或潮湿环境中，为防止配
电柜受潮损坏，需采用防水措施。

可在配电柜外部设置防水罩，或采
用防水型的电缆接线盒等措施，保证设备不受水浸。

三、防雷电：雷电在配电柜设备中是常见的隐患，可采用接地保
护等措施减少雷电对配电柜的损害。

需安装良好的接地装置，或选用
防雷装置等设施。

四、防火：配电柜内设备使用过程中，电器设备易产生高温，若
不及时处理，则易引起火灾。

为防止火灾的发生，可在配电柜内安装
温度感应器、烟雾探测器等检测设备，及时发现问题并采取应对措施。

五、防盗：配电柜内设备通常较为昂贵，为防止设备被盗，可在
配电柜周围设置围墙、监控设备等措施，确保设备的安全。
