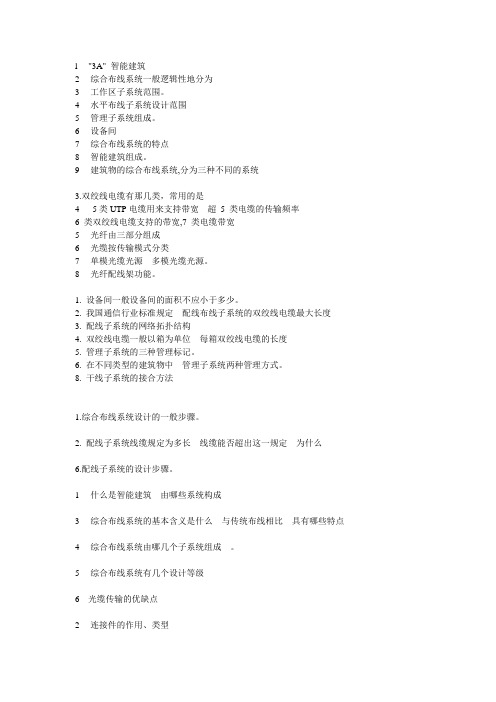

l "3A" 智能建筑2 综合布线系统一般逻辑性地分为3 工作区子系统范围。
4 水平布线子系统设计范围5 管理子系统组成。
6 设备间7 综合布线系统的特点8 智能建筑组成。
9 建筑物的综合布线系统,分为三种不同的系统3.双绞线电缆有那几类，常用的是4 5类UTP电缆用来支持带宽 超5 类电缆的传输频率6 类双绞线电缆支持的带宽,7 类电缆带宽5 光纤由三部分组成6 光缆按传输模式分类7 单模光缆光源 多模光缆光源。
8 光纤配线架功能。
1. 设备间一般设备间的面积不应小于多少。
2. 我国通信行业标准规定 配线布线子系统的双绞线电缆最大长度3. 配线子系统的网络拓扑结构4. 双绞线电缆一般以箱为单位 每箱双绞线电缆的长度5. 管理子系统的三种管理标记。
6. 在不同类型的建筑物中 管理子系统两种管理方式。
8. 干线子系统的接合方法1.综合布线系统设计的一般步骤。
2. 配线子系统线缆规定为多长 线缆能否超出这一规定 为什么6.配线子系统的设计步骤。
1 什么是智能建筑 由哪些系统构成3 综合布线系统的基本含义是什么 与传统布线相比 具有哪些特点4 综合布线系统由哪几个子系统组成 。
5 综合布线系统有几个设计等级6 光缆传输的优缺点2 连接件的作用、类型3. 双绞线电缆有哪几类 各有什么优缺点4. 光缆主要有哪些类型 应如何选用5. 综合布线中的机柜有什么作用9. 干线子系统布线方法有哪些? 并说明其特点。
10. 干线子系统的连接方式有哪些? 如何选择这些连接方式?11. 干线子系统线缆是否都垂直布放 为什么12. 叙述干线子系统设计步骤。
13. 建筑群布线有几种方法 比较它们的优缺点。
14.管理子系统的管理方式、特点。
计算机网络技术及综合布线一.单选题（共40题）1.最早的综合布线标准起源于( )A、美国B、中国C、日本D、英国正确答案： A2.以下关于U盘说法正确的是( )A、主要由I/O控制芯片、闪存、电路板和外壳组成B、U盘中核心的闪存芯片属于EPROM的一种C、U盘的工作原理是使用了浮动栅晶体管作为基本存储单元,从而实现非易失存储,特征是不需要特殊设备和方式就能实现实时擦写D、以上都正确正确答案： D3、一般一个建筑物宜设置( )进线间A、1个B、2个C、3个D、4个正确答案：A、4、干线子系统垂直通道有下列( )A、电缆孔方式B、管道方式C、电缆竖井方式D、以上都是正确答案： D5、综合布线系统工程项目招标的方式不包括（）A、公开招标B、竞争性谈判C、询价采购D、统一来源采购正确答案： D6、有线通信是利用（）来充当传输导体的A、红外线B、铜缆或光缆C、卫星D、电磁波正确答案： B7、以下关于设备间子系统说法不正确的是（）A、一个集中化设备区，连接系统公共设备及通过垂直干线子系统连接至管理子系统，如局域网（LA、N）、主机、建筑自动化和保安系统等B、设备间子系统是大楼中数据、语音垂直主干线缆终接的场所。
C、是各种数据语音主机设备及保护设施的安装场所。
D、但不是是建筑群的线缆进入建筑物终接的场所正确答案： D8、以下不是IT行业的预算设计方式取费的主要内容有( )A、材料费B、施工费C、设计费D、劳务费正确答案： D9按接口类型,硬盘可分为( )A、ID、E接口B、SA、TA、接口C、SC、SI接口型硬盘D、USB、接口硬盘正确答案：A、10、GB、50311规定设备间内应有足够的设备安装空间,其使用面积不应小于( )A、10 平方米B、20 平方米C、30 平方米D、40 平方米正确答案： A11、以下不是IT行业的预算设计方式取费的主要内容有( )A、材料费B、施工费C、设计费D、劳务费正确答案： D12、招标文件应当包括以下内容( )。
Ⅰ单项选择题(本大题共25小题，每小题2分，共50分)(1) 现代世界科技发展的一个主要标志是4C技术，下列哪项不属于4C技术。
(D) A．ComputerB．CommunicationC．ControlD．Cooperation(2) 我国标准《智能建筑设计标准》(GB/T50314-2000)是规范建筑智能化工程设计的准则。
其中对智能办公楼、智能小区等大体上分为5部分内容，包括建筑设备自动化系统、通信网络系统、办公自动化系统、( B )、建筑智能化系统集成。
A．系统集成中心B．综合布线系统C．通信自动化系统D．办公自动化系统(3) 综合布线一般采用什么类型的拓扑结构。
( D )A．总线型B．扩展树型C．环型D．分层星型(4) 万兆铜缆以太网10GBase-T标准，对现布线系统支持的目标如下，请问哪个是错误的。
( C )A．4连接器双绞线铜缆系统信道B．100m长度F级(7类)布线信道C．100m长度E级(6类)布线信道D．100m长度新型E级(6类)布线信道(5) 下列哪种不属于智能小区的类型。
( D )A．住宅智能小区B．商住智能小区C．校园智能小区D．医院智能小区(6) 下列哪项不是综合布线系统工程中，用户需求分析必须遵循的基本要求。
( C )A．确定工作区数量和性质B．主要考虑近期需求，兼顾长远发展需要C．制定详细的设计方案D．多方征求意见(7) 以下标准中，哪项不属于综合布线系统工程常用的标准。
( A )A．日本标准B．国际标准C．北美标准D．中国国家标准(8) 工作区子系统设计中，信息模块的类型、对应速率和应用，错误的描述是( C )。
A．3类信息模块支持16Mbit/s信息传输，适合语音应用B．超5类信息模块支持1000Mbit/s信息传输，适合语音、数据和视频应用C．超5类信息模块支持100Mbit/s信息传输，适合语音、数据和视频应用D．6类信息模块支持1000Mbit/s信息传输，适合语音、数据和视频应用(9) 下列关于水平子系统布线距离的描述，正确的是( B )。

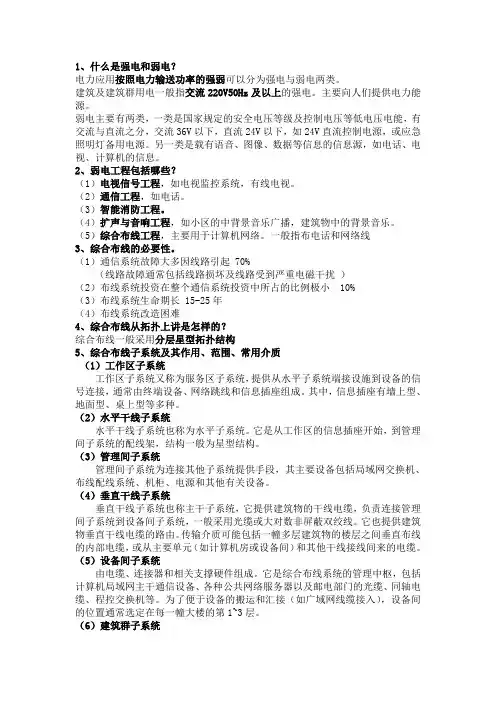

1、什么是强电和弱电？电力应用按照电力输送功率的强弱可以分为强电与弱电两类。
建筑及建筑群用电一般指交流220V50Hz及以上的强电。
主要向人们提供电力能源。
弱电主要有两类，一类是国家规定的安全电压等级及控制电压等低电压电能，有交流与直流之分，交流36V以下，直流24V以下，如24V直流控制电源，或应急照明灯备用电源。
另一类是载有语音、图像、数据等信息的信息源，如电话、电视、计算机的信息。
2、弱电工程包括哪些？（1）电视信号工程，如电视监控系统，有线电视。
（2）通信工程，如电话。
（3）智能消防工程。
（4）扩声与音响工程，如小区的中背景音乐广播，建筑物中的背景音乐。
（5）综合布线工程，主要用于计算机网络。
一般指布电话和网络线3、综合布线的必要性。
（1）通信系统故障大多因线路引起 70%（线路故障通常包括线路损坏及线路受到严重电磁干扰）（2）布线系统投资在整个通信系统投资中所占的比例极小 10%（3）布线系统生命期长 15-25年（4）布线系统改造困难4、综合布线从拓扑上讲是怎样的？综合布线一般采用分层星型拓扑结构5、综合布线子系统及其作用、范围、常用介质（1）工作区子系统工作区子系统又称为服务区子系统，提供从水平子系统端接设施到设备的信号连接，通常由终端设备、网络跳线和信息插座组成。
其中，信息插座有墙上型、地面型、桌上型等多种。
（2）水平干线子系统水平干线子系统也称为水平子系统。
它是从工作区的信息插座开始，到管理间子系统的配线架，结构一般为星型结构。
（3）管理间子系统管理间子系统为连接其他子系统提供手段，其主要设备包括局域网交换机、布线配线系统、机柜、电源和其他有关设备。
（4）垂直干线子系统垂直干线子系统也称主干子系统，它提供建筑物的干线电缆，负责连接管理间子系统到设备间子系统，一般采用光缆或大对数非屏蔽双绞线。
它也提供建筑物垂直干线电缆的路由。
传输介质可能包括一幢多层建筑物的楼层之间垂直布线的内部电缆，或从主要单元（如计算机房或设备间）和其他干线接线间来的电缆。
综合布线复习要点第一篇：综合布线复习要点综合布线：就是指建筑物或建筑群内的线路布置标准化、简单化，它是一套标准的集成化分布式布线系统。
综合布线的特点：1.开放性2.灵活性3.标准化4.结构模块化5.可扩展性6.经济性综合布线系统的设计等级可分为：基本型、增强型、综合型通道：指信号的传输通道，即传输介质，不包括两端的设备，但包括设备电缆和工作区电缆以及连接插座间的接插软线，综合布线系统的通道时有线通道。
链路与通道有所不同，它在综合布线系统中是指两个接口间具有规定性能的传输路径，其范围比通道小。
在链路中既不包括两端的终端设备，也不包括设备电缆和工作区电缆。
有时我们又把链路称为永久链路，而把通道称为通道链路。
带宽：指某个信号的各种不同频率成分所占据的频率范围数据传送率：单位时间内线路中传输的二进制位的数量。
单模光纤：采用单一的纤芯做传输介质。
多模光纤：采用多个纤芯做传输介质。
单模与多模的区别：单模光纤和多模光纤从纤芯的尺寸大小来简单地判断。
单模光纤的纤芯很小，只传输单一模式的光。
可以完全的避免模态色散是的传输频带很宽，传输容量很大。
适用于大容量、长距离的光纤通信。
多模光纤相对于单模光纤直径要大的多，可以通过许多模式的光，色散大，比较适合低速短距离的光纤通信。
多模光纤比单模光纤的成本要低。
光纤连接类型：1.永久性光纤连接：用放电的方法将光纤的连接点熔化并连接在一起。
2.应急连接：用机械和化学的方法，将两个光纤固定并粘接在一起。
3.活动连接：利用各种光纤连接器件，将站点与站点或站点与光纤连接起来。
4.现场端接光纤连接器电缆传输通道性能指标：1.直流环路电阻2.特性阻抗3.回波损耗4.衰减5.串扰6.传输时延和时延偏离光纤传输通道性能指标：1.光纤的衰减2.光纤链路的损耗3.光纤链路通信富裕度4.光功率损耗5.多模光纤带宽6.反射损耗提高通行传输质量的特性：1.降低衰减的措施2.降低线对间串扰的措施3.提高结构回流损耗的措施4.降低时延和时延偏离的措施智能建筑：主要由主控中心系统集成（SIC）、综合布线系统（GCS）、建筑设备自动化系统（BAS）、办公自动化系统（OAS）、通信自动化系统（CAS）组成。

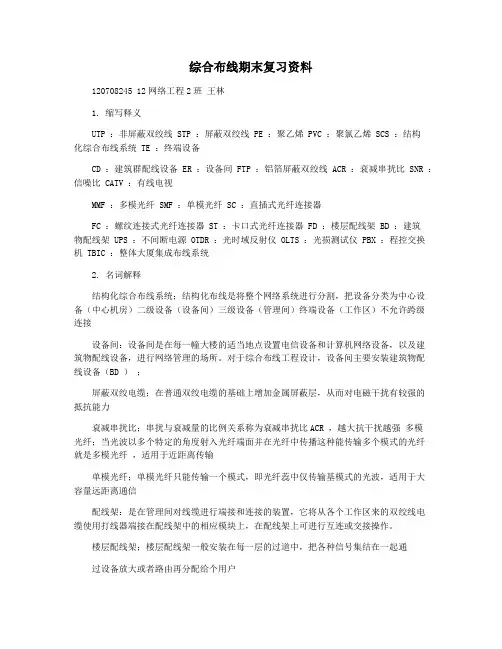

综合布线期末复习资料120708245 12网络工程2班王林1. 缩写释义UTP ：非屏蔽双绞线 STP ：屏蔽双绞线 PE ：聚乙烯 PVC ：聚氯乙烯 SCS ：结构化综合布线系统 TE ：终端设备CD ：建筑群配线设备 ER ：设备间 FTP ：铝箔屏蔽双绞线ACR ：衰减串扰比 SNR ：信噪比 CATV ：有线电视MMF ：多模光纤 SMF ：单模光纤 SC ：直插式光纤连接器FC ：螺纹连接式光纤连接器 ST ：卡口式光纤连接器 FD ：楼层配线架 BD ：建筑物配线架 UPS ：不间断电源 OTDR ：光时域反射仪 OLTS ：光损测试仪 PBX ：程控交换机 TBIC ：整体大厦集成布线系统2. 名词解释结构化综合布线系统；结构化布线是将整个网络系统进行分割，把设备分类为中心设备（中心机房）二级设备（设备间）三级设备（管理间）终端设备（工作区）不允许跨级连接设备间：设备间是在每一幢大楼的适当地点设置电信设备和计算机网络设备，以及建筑物配线设备，进行网络管理的场所。
对于综合布线工程设计，设备间主要安装建筑物配线设备（BD ）；屏蔽双绞电缆；在普通双绞电缆的基础上增加金属屏蔽层，从而对电磁干扰有较强的抵抗能力衰减串扰比；串扰与衰减量的比例关系称为衰减串扰比ACR ，越大抗干扰越强多模光纤；当光波以多个特定的角度射入光纤端面并在光纤中传播这种能传输多个模式的光纤就是多模光纤，适用于近距离传输单模光纤；单模光纤只能传输一个模式，即光纤蕊中仅传输基模式的光波，适用于大容量远距离通信配线架：是在管理间对线缆进行端接和连接的装置，它将从各个工作区来的双绞线电缆使用打线器端接在配线架中的相应模块上，在配线架上可进行互连或交接操作。
楼层配线架；楼层配线架一般安装在每一层的过道中，把各种信号集结在一起通过设备放大或者路由再分配给个用户建筑物配线架；不间断电源；是将蓄电池（多为铅酸免维护蓄电池）与主机相连接，通过主机逆变器等模块电路将直流电转换成市电的系统设备。
填空第一章1、综合布线系统采用模块化结构，整个系统被分成6个子系统：工作区子系统、设备间子系统、管理间子系统、水平干线子系统、垂直干线子系统、建筑群子系统。
2、工作区子系统又称为服务区子系统，它是由终端至信息插座的连接器件组成。
3、水平干线子系统也称水平子系统，其设计范围是从工作区的信息插座一直到管理间子系统的配线架。
4、设备间是一个安放有共同信号装置的场所，也是线路管理的集中点。
5、综合布线的优点主要有兼容性、开放性、灵活性、可靠性、先进性、经济性。
6、对于建筑物的综合布线系统，一般可以根据其复杂程度定义为3种不同的布线系统等级，分别是基本型、增强型、综合型。
7、综合型综合布线系统适用于综合布线系统中配置标准较高的场合，一般采用双绞线和光纤混合布线。
8、目前，智能家居布线应用较多的是以四个功能模块实施为主的综合布线系统。
这四个功能模块分为语音、视频、数据、监控信号传输。
第二章1.我们把具有一定编码，格式和位长要求的数字信号称为数据2.所谓信道，就是信号的传输通路，有物理信道和逻辑信道之分3.带宽是指信道能传送的信号的频率宽带4.基带信号是指信道上传输的没有经过调制的数字信号5.双绞线电缆的每一条都有色标，以易于区分和连接。
一跳4对电缆有4种本色，橙，绿蓝，棕6.按照绝缘层外部是否有金属屏蔽层，双绞线可以分为屏蔽双绞线和非屏蔽双绞线两大类。
目前在综合布线系统中，除了某些特殊场合通常采用非屏蔽双绞线7.超5类1~100MHZ，超6类1~300MHZ，超5类1~600MHZ8.双绞线的传输距离一般超过300m，距离太远时，应在线路中间增加中继器9同轴电缆分为四层，分别由中央铜芯，绝缘层，屏蔽层，外包皮11光纤和同轴电缆相似，只是没有网状屏蔽层。
光纤通常具有圆柱形的形状，由三部分组成，光纤芯，包层，护套12.按传输点模数，光纤可以分为多模和单模13.单模光纤一般采用半导体激光为光源，光信号可以沿着光纤的轴向传播，因此光信号的损耗很校，传播距离也比较远。
综合布线复习资料整理1、招标流程：招标（甲方（建设方）公开邀请）投标（乙方）开标（建设机构）评标（建设方）决标（建设机构）合同签订（招标人-中标人）。
2、局域网的组成：采用以太网拓扑结构，物理上由服务器、工作站、集线器、交换机、路由器、网卡、RJ-45水晶头、网线等组成。
3、中继器、集线器、交换机、路由器各自的作用及区别、工作层次。
屮继器是放大模拟或数字信号的网络连接设备。
功能：将经过衰减而变得不完整的信号, 经过整理后，重新产生出完整的信号在继续传送。
工作层次在物理层。
集线器可看成是一种多端口的屮继器，是共享带宽式的，英带宽由它的端口平均分配。
交换机课看成多端口桥接器，每一个端口都有其专用带宽。
路rh器网络中进行网间连接的设备。
功能：把数据包传送到正确的网络，并且具有路径选择能力和传输能力。
工作层次：网络层。
4^传输介质1、双绞线，按绝缘层分类：UTPHE STPo按传输速率：1类，2类,3类UTP电缆，4 类…,51类..…。
5类双绞线带宽为100Mbps,超5类带宽为100Mbps, 6类为250Mbps。
性能参数：衰减（是沿链路的信号损失度量），近端串扰（一条UTP链路中从一对线到另一对线的信号耦合，衰减串扰比（ACR） ACR越大，抗干扰能力越强。
双绞线的选购：包装好有标识颜色清绞合密韧性好有阻燃性。
2、同轴电缆（铜导体）：细和粗最大传输距离分别为185和500m。
3、光纤，按传输点模数：单模和多模光纤。
按折射率分布：跳变式和渐变式光纤。
性能指标：衰减许可度数值孔径色散。
光纤通信系统组成：光发送机光纤光发送机光接收机光纤光接收机户外布线大于俩公里时选用单模光纤。
黄色代表单模，橙色代表多模。
5、信息插座结构：由底座、模块和面板构成。
其核心是模块化插孔。
位置：固定于墙壁上，其作用是为计算机提供一个网络接口。
类型：按面板：墙上桌上地上型；按信息模块：RJ・45信息模块光纤插座模块转换插座模块。

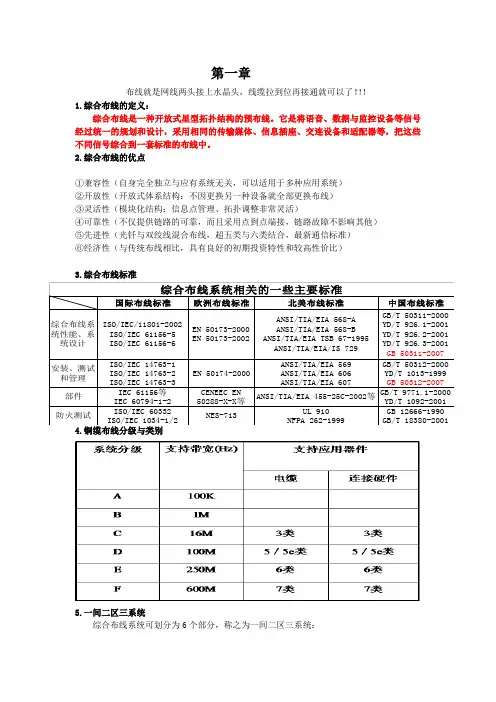

第一章布线就是网线两头接上水晶头，线缆拉到位再接通就可以了！！！1.综合布线的定义：综合布线是一种开放式星型拓扑结构的预布线。
它是将语音、数据与监控设备等信号经过统一的规划和设计，采用相同的传输媒体、信息插座、交连设备和适配器等，把这些不同信号综合到一套标准的布线中。
2.综合布线的优点①兼容性（自身完全独立与应有系统无关，可以适用于多种应用系统） ②开放性（开放式体系结构：不因更换另一种设备就全部更换布线） ③灵活性（模块化结构：信息点管理、拓扑调整非常灵活）④可靠性（不仅提供链路的可靠，而且采用点到点端接，链路故障不影响其他） ⑤先进性（光钎与双绞线混合布线，超五类与六类结合，最新通信标准） ⑥经济性（与传统布线相比，具有良好的初期投资特性和较高性价比）3.综合布线标准5.一间二区三系统综合布线系统可划分为6个部分，称之为一间二区三系统：国际布线标准欧洲布线标准北美布线标准中国布线标准安装、测试和管理ISO/IEC 14763-1ISO/IEC 14763-2ISO/IEC 14763-3EN 50174-2000ANSI/TIA/EIA 569ANSI/TIA/EIA 606ANSI/TIA/EIA 607GB/T 50312-2000YD/T 1013-1999GB 50312-2007部件IEC 61156等IEC 60794-1-2CENEEC EN 50288-X-X等ANSI/TIA/EIA 455-25C-2002等GB/T 9771.1-2000YD/T 1092-2001防火测试ISO/IEC 60332ISO/IEC 1034-1/2NES-713UL 910NFPA 262-1999GB 12666-1990GB/T 18380-2001ANSI/TIA/EIA 568-AANSI/TIA/EIA 568-B ANSI/TIA/EIA TSB 67-1995ANSI/TIA/EIA/IS 729GB/T 50311-2000YD/T 926.1-2001YD/T 926.2-2001YD/T 926.3-2001GB 50311-2007综合布线系统性能、系统设计综合布线系统相关的一些主要标准ISO/IEC/11801-2002ISO/IEC 61156-5ISO/IEC 61156-6EN 50173-2000EN 50173-2002①设备间 ②工作区 ③管理区 ④水平子系统 ⑤垂直干线子系统 ⑥建筑群子系统 6.综合布线原理图7.智能建筑智能建筑（Intelligent Building ）：通过对建筑物的四个基本要素，即结构、系统、A TP90m BC D TOFDBD CD 工作区水平线缆建筑物干线线缆 建筑群干线线缆 500m 1500m 设备 G 设备 F 设备 E注：1、A+B+E≤10m 工作区线缆、设备线缆和接插线缆的总长度2、C 和D ≤20m 建筑物配线架或建筑群配线架上的接插线缆长度3、F 和G ≤30m 在建筑物配线架或建筑群配线架上的设备线缆长度服务和管理及他们之间的内在联系，以最优化的设计，采用最先进的计算机技术（Computer）、控制技术（Control）、通信技术（Communication）和图形显示技术（CRT），即所谓的4C 技术，建立一个有计算机系统管理的一体化集成系统，提供一个投资合理、又拥有高效、幽雅、舒适、便利和高度安全的环境空间。
一、填空（每题3分，共30分)1、智能建筑的运用场合是指（大型综合性楼宇）2、智能综合布线系统是指（通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统）3、综合布线与智能建筑的关系是（前者是后者智能化程度的标志、基础设施及能适应各种建筑技术的发展需要）。
4、综合布线系统中的“一间”是指（设备间），其主要作用是（用来摆放GCS中的主要和核心设备，如：交换机、主配线架、服务器等）。
5、综合布线中的TP、TO、“3A”分别表示（转接点）（信息插座）（通信自动化、楼宇自动化、办公自动化）。
6、制作5类线水晶头的布线方法是严格规定的，这样做的主要原因是（数据传输协议的要求）。
7、在综合布线系统中，同一根子管中不允许同时放置连接TO的（两）根5类线，其原因是（相互摩擦及造成线缆损伤）。
8、BAS中覆盖区是指（BAS中的一个信息点所覆盖的区域），综合布线系统中的工作区是指（一个IO所覆盖的区域，通常为8-10M2）。
9、推荐使用的水平布线中的双绞线特性阻抗为（100 ）Ω，当长度增加时双绞线的特性阻抗会（不变）（填增加、减小或不变）。
10、综合布线系统中的“二区、三系统”分别是指（工作区、管理区）（水平布线子系统、垂直干线子系统、群间干线子系统）。
二、简答题（每小题5分，共15分）1、请写出综合布线工程中增强型设计的主要内容。
见教材P6。
2、请写出综合布线工程中5种常用的测试仪表并简要说明其作用。
（1）光源：判断光纤的通断；（2）光功率计：测试光纤衰减；（3）能手：判断水晶头制作是否正确；（4）DSP综合测试仪：验证或认证测试；（5）对号器：判断铜线通断。
3、请写出计算水平线缆用量的公式并说明公式中各符号之含义。
见教材P84—P85。
三、判断题（1X10=10分）1、部标推荐的综合布线网络的拓扑结构是树型拓扑结构（×）2、管理区的管理作用是通过计算机软件来实现的（×）3、综合布线系统设计时应将每个部分都当作一个单项工程来进行设计（×）4、工作区的建筑面积一般5—10m2（×）5、110系列语音配线架分为R型和P型两类（×）6、5类SFTP线中每对芯线的绞距都是不一致的（√）7、6类和5类线的芯线线径是不一样的（√）8、BAS中的工作区与综合布线系统中的覆盖区是一样的（×）9、国标中要求各配线架的接地体应共用（×）10、屏蔽5类线中的漏电线是带绝缘层的金属线（×）四、画图说明构成综合布线各子系统的各段双绞缆线的最大长度限制，并说明目前综合布线系统中主要采用的传输介质（10分）解：见教材五、（15分）下图为TSB—67定义的光纤链路损耗测试连线图，请回答下列问题：1、该图所表示的测试方向是A到B？还是B到A？为什么？请画出另一个方向的测试连线图。
（5分）2、若A→B和B→A两次测得的损耗读数分别为-2.0dB和-2.3dB，问该链路的损耗值是多少？（5分）3、说明对光源和检测器的基本技术要求（5分）解：1、因为光源在A端，所以是A到B。
（在图上画出另一方向的测试连线图）2、2.15dB（注意要列出计算式子）3、光源的光波长应与被测光纤的传输波长一致；监测器灵敏度适中。
六、单项或多项选择题（2X10=20分）1、目前在网络布线方面，主要有三种双绞线布线系统在应用即(②③④)①4类布线系统②5类布线系统③超5类布线系统④6类布线系统2、水平干线子系统的主要功能是实现信息插座和管理子系统间的连接，其拓扑结构一般为( ② )结构。
①总线型②星型③树型④环型3、使用大锤作业时不许戴手套操作，其原因是（①）。
①防滑②防水③防电④防蚀4、在吹缆作业中，连接或拆除与空压机相连的软管前必须做的工作是（①③④）①关闭空压机排气阀②使空压机减速③检查空压机运行状态④检查软管是否漏气5、进行光纤熔接作业时，作业人员必须佩戴防护眼镜其目的是(③）①防止电伤②防止灼伤③防止纤屑伤眼④防止烫伤6、下列作业项目中，属于事故处理“四不放过”内容的是（①②③）①事故原因未查清不放过②事故过程未写清不放过③有关人员未受到处分不放过④赔款不到位不放过7、在综合布线工程中，水平桥架和槽道的左右安装偏差应小于（①）公分。
①1.0 ②5.0 ③10.0 ④20.08、在综合布线工程中，机架背面距离墙面的最小距离是（②）米。
①1.0 ②0.5 ③0.6 ④0.89、在综合布线工程中，在墙上安装机架时，机架底距地面的距离宜为（②）米。
①0.1-0.2 ②0.3-0.8 ③0.9-1.0 ④任意10、在综合布线工程建设中，“信息插座安装轻微歪斜”属于（①）①轻微错误②一般错误③严重错误④不是错误一、填空1、国标定义的“综合布线系统”的是“通信电缆、（光缆）、各种软电缆及（有关连接硬件）构成的通用布线系统，它能支持（多种应用系统）。
”2、在综合布线中干线分为（垂直干线）和（群间干线）两种，电缆干线子系统布线的最大距离是（垂直干线：500米，群间干线：1500米）。
3、综合布线的设计等级分为（基本型）（增强型）（综合型）。
4、对综合布线中的线缆长度进行限制的原因是（传输协议和衰减）。
5、综合布线中的BD、CD分别表示（建筑物配线架）和（建筑群配线架）它们上面的跳线最大长度分别是（ 20）米和（30 ）米。
6、一个典型家居布线箱的基本组成应该包括（电源模块）（语音模块）（视频模块）和（数据模块）。
7、管理间子系统应有良好的标记系统，如建筑物名称、建筑物面积、区号、起始点和功能等标志。
综合布线系统使用了3种标记：（电缆标记）（场标记）和（插入标记），其中（插入标记）最常用。
8、所谓管理区是指（由若干管理子系统构成，实现对GCS灵活管理的多个区域的统称），其作用是（管理线缆、连接硬件，实现网络重构）。
9、“10Base5”中的“10”、“Base”、“5”分别表示（10Mbit/s）（基带传输）和（网络段长为500米）。
10、常用5类双绞线特性阻抗为（100）Ω，大楼布线中采用的多模光纤规格为（ 62.5/125μm ）。
二、简答题：（每小题5分，共15分）1、智能建筑的“3A”功能是指什么？它与综合布线系统的关系是什么？OA：办公自动化；BA：楼宇自动化；CA：通信自动化（1）GCS是建筑智能化程度的标志；（2）GCS是智能化建筑的基础设施；（3）GCS能适应各种建筑技术发展的需要。
2、请画图说明水晶头布线标准之一——T568B的布线图并标明色谱。
见教材3、近端串扰与近端串扰损耗有什么不同？请分别给出其定义。
图请见教材。
相邻回路之间因电磁耦合产生的串扰成为近端串扰，用P120表示。
被串回路近端的信号电平与串扰电平之差，即P20- P120就是近端串扰损耗。
判断题：（1X10=10分）1、部标推荐的综合布线网络的拓扑结构是环型拓扑结构（×）2、综合布线系统中的“二区”是指管理区和工作区（√）3、综合布线系统设计等级分为3种（√）4、6类线的最高传输频率是250MHZ（×）5、用于配线架连接的是跳线或接插软线（√）6、5类STP线中每对芯线的绞距都是一样的（×）7、楼宇自动化是综合布线系统的一个分支（×）8、管理区的色场颜色是由端接线的线源性质决定的（√）9、国标中要求各配线架的接地引线应彼此独立（√）10、6类线一定有屏蔽层（×）四、请回答有关气吹光纤技术的下列问题（10分）：4、什么是气吹光纤技术？（2分）5、气吹光纤技术的基本组件及作用（4分）；6、气吹光纤技术在综合布线工程中的主要特点（4分）。
解：1、将光纤通过高压气流吹入预置管道中的技术。
2、（1）微管和微管组：用于穿放光纤；（2）吹光纤：传输信息；（3）附件：管道分支、扩容等；（4）安装设备：吹放光纤3、（1）分散投资成本；（2）安装安全、灵活、方便；（3）便于网络升级换代；（4）节省投资，避免浪费。
下图为TSB—67定义的基本链路测试模型，请回答下列问题（每小问5分，共15分）1、什么是综合布线中的链路和通道？二者的区别是什么？2、图中的G、F、H分别表示什么？它们的最大长度分别是多少？3、标明基本链路的终点和始点。
始点终点解：1、通道：包括用户设备电缆在内的端到端部分；链路：不包括用户设备电缆在内的点到点且不含用户连接软线和楼内设备软线的部分。
区别：通道比链路长，包括范围大，前者为端到端，后者为点到点。
2、G、H是测试设备软线，应短于2米，F是水平线缆应短于90米。
3、见图。
七、单项或多项选择题（2X10=20分）1、在综合布线工程中，水平桥架和槽道的左右安装偏差应小于（①）公分。
①1.0 ②5.0 ③10.0 ④20.02、当楼层工作区与FD之间的距离均小于（②）米时，应采用单垂直干线通道，否则应采用双垂直干线通道。
①65 ②75 ③85 ④903、在综合布线系统中，每个工作区内的220伏交流插座离数量应不少于（④）个，且应作到“N”分离。
①2.0 ②3.0 ③4.0 ④1.04、( ③ )是各方面应用最广泛的一种桥架，既可用于动力电缆的敷设，也可用于控制的敷设，同时具有散热、透气性好等优点。
①梯式桥架②槽式桥架③托盘式桥架④组合式桥架5、关于拉线盒的设置叙述正确的是( ①②③ )①管子无弯曲时长度可达45 m②管子有1个弯时直线长度可达30 m③管子有2个弯时直线长度可达20 m④管子有3个弯时，直线长度可达15 m6、在综合布线工程中，金属槽道的接地电阻应不大于（②）欧姆。
①0.1 ②1.0 ③10.0 ④15.07、在综合布线工程中，安装机架时机架前面应预留的空间为（②）米①1.0 ②1.5 ③2.0 ④2.58、下列作业项目中，属于大楼综合布线工程的是（①②③）。
①测试信息插座②铺设槽道③安装配线架④铺基础9、在GCS工程中，5类屏蔽双绞线端接时，对其屏蔽层处理正确的是（①）。
①与连接硬件屏蔽罩连通②只连通芯线，无需连通屏蔽层③切断屏蔽层即可④任其自然，不与处理10、在综合布线工程中，金属槽道的节与节之间应保持电气连通，其目的是（③）。
①增强机械强度②防止漏电③增强屏蔽效果④防腐蚀。
