克拉珀振荡器实验报告

佳 木 斯 大 学 实 验 报 告姓 名 宋星辰信息电子技术学院 14级 通信工程四班课程名称高频电子线路 任课教师史庆军 时 间地 点1c06-329 实验题目 克拉泼振荡器评分一、实验目的与要求1、学会测量静态工作点。

2、学会观察起振的过程。

3、了解静态工作点对起振、振荡频率和输出幅度的影响。

4、了解可变电容对振荡频率和输出幅度的影响。

二、实验仪器微机，仿真软件 三、实验内容与测试结果 1、建立仿真电路根据题目搭建出如图所示克拉泼电路图12、静态工作点测试使用软件自带的直流静态工作点分析工具分析出e V 和e I 大小，如下图所示图23、观察起振过程图3 正常情况下起振过程4、测试静态工作点对起振，振荡频率和输出幅度的影响调节R7为正常值，偏大和偏小，观察各状态的起振过程，振荡频率和幅值图 R7为50%时的状态保持示波器各参数不变，改变R7图 R7为10%时的状态图 R7为90%时的状态5、测试可变电容对振荡频率和输出幅度的影响同样改变C2为三种状态，保持示波器参数不动，观察所示幅度和频率图 C2为25%时的状态图 C2为80%时的状态四、实验结果分析1、静态工作点分析：由软件分析出的静态工作点可以看出放大器工作在放大状态，接近截止区2、静态工作点对起振，振荡频率和输出幅度的影响：根据示波器输出的波形得到如下结论：静态工作偏低，起振快，振荡频率低，振幅小。

静态工作点偏高，起振、振荡频率、振幅与正常值相差不大3、可变电容对振荡频率和输出幅度的影响：根据示波器输出的波形得到如下结论：C2的改变不影响振幅，只有当C2偏高时降低振荡频率，C2偏低时不影响振荡频率。

电路的工作原理叙述如下：整个电路是一个共基接法的反馈振荡电路，晶振在其中当高Q短路器的作用。

电阻R4和R3用来调整晶体管的直流工作点，使其工作在放大的状态。

C3是旁路电容。

交流情况下，电容C0、C1、C2和电感构成三点式振荡器的振荡环路，晶体在振荡频率上相当于短路线，把输出返回到输入。

整个电路的交流等效电路如下：
振荡频率随工作点基本不变化。

由起振时的振荡频率和最
可知，振荡电路的振荡频率十分
这是因为晶体具有很大的等效电感和很小的
选择性很好，因此外界元件与对石英谐振器的固有谐振特性的影响是十分微弱的，这就是为什么。

实验一 LC 与晶体振荡器实验报告一、实验目的1、了解三点式振荡器和晶体振荡器的基本电路及工作原理。

2、比较静态工作点和动态工作点，了解工作点对振荡波形的影响。

3、测量振荡器的反馈系数等参数。

4、比较LC 与晶体振荡器的频率稳定度。

二、实验原理三点式振荡器包括电感三点式振荡器（哈脱莱振荡器）和电容三点式振荡器（考毕兹振荡器），其交流等效电路如图1-1。

1、起振条件1）相位平衡条件：Xce 和Xbe 必需为同性质的电抗，Xcb 必需为异性质的电抗，且它们之间满足下列关系：2）幅度起振条件：LCX X X X Xc oC L cebe 1 |||| )(=-=+-=ω，即'ie 1*()AuL m oe q Fu q qq >++式中：qm ——晶体管的跨导， FU ——反馈系数， AU ——放大器的增益，qie ——晶体管的输入电导， qoe ——晶体管的输出电导， q'L ——晶体管的等效负载电导， FU 一般在0.1~0.5之间取值。

2、电容三点式振荡器1）电容反馈三点式电路——考毕兹振荡器图1-2是基本的三点式电路，其缺点是晶体管的输入电容Ci 和输出电容Co 对频率稳定度的影响较大，且频率不可调。

2）串联改进型电容反馈三点式电路——克拉泼振荡器电路如图1-3所示，其特点是在L 支路中串入一个可调的小电容C3，并加大C1和C2的容量，振荡频率主要由 C3和L 决定。

C1和C2主要起电容分压反馈作用，从而大大减小了Ci 和Co 对频率稳定度的影响，且使频率可调。

L1L13）并联改进型电容反馈三点式电路——西勒振荡器 电路如图1-4所示，它是在串联改进型的基础上，在L1两端并联一个小电容C4，调节C4可改变振荡频率。

西勒电路的优点是进一步提高电路的稳定性，振荡频率可以做得较高，该电路在短波、超短波通信机、电视接收机等高频设备中得到非常广泛的应用。

本实验箱所提供的LC 振荡器就是西勒振荡器。

实验三LC电容反馈三点式振荡器（克拉泼振荡器）一、实验目的1、掌握LC三点式振荡电路的基本原理，掌握电容反馈式LC三点振荡电路的设计方法及参数计算方法。

2、掌握振荡回路Q值对频率稳定度的影响。

3、掌握振荡器反馈系数不同时，静态工作电流I EQ对振荡器起振及振幅的影响。

二、预习要求1、复习LC振荡器的工作原理。

2、分析图3-1电路的工作原理，及各元件的作用，并计算晶体管静态工作电流Ic的最大值（设晶体管的β值为50）。

3、实验电路中，L1=3.3μh，若C=120pf，C′=680pf，计算当C T=50pf和C T=150pf时振荡频率各为多少？三、实验仪器1、双踪示波器2、万用表3、高频电路实验装置四、实验内容及步骤实验电路见3-1，实验前根据原理图在实验板上找到相应器件及插孔并了解其作用。

图3-1 LC电容反馈式振荡器、检查静态工作点（1）在实验板+12V插孔上接入+12V直流电源，注意电源极性不能接反。

（2）反馈电容C不接，（C′=680pf），用示波器观察振荡器停振时的情况，注意：连接C′的接线要尽量短。

（3）改变电位器Rp 测得晶体管V 的发射极电压V E ，V E 可连接变化，记下V E 的最大值，计算I E 值。

I =设Re = 1KΩ2、振荡频率与振荡幅度的测试实验条件：Ie=2mA 、C=100pf C′=680pf R L =110K（1）改变C T 电容，当分别接为C9、C10、C11时，记录相应的频率值，并填入表3.1。

（2）改变C T 电容，当分别接为C9、C10、C11时，用示波器测量相应振荡电压的峰峰值V p-p ，并填入表3.1。

表3.13、测试当C 、C′不同时，起振点、振幅与工作电流I ER 的关系（R=110KΩ）（1）取C=C3=100pf 、C′=C4=1200pf ，调电位器Rp 使I EQ （静态值）分别为表3.2所标各值，用示波器测量输出振荡幅度Vp-p （峰一峰值），并填入表3.2。

电子通信工程系《高频电子线路》实验报告专业: 电子信息工程__学号: XXXXXX .姓名: XXXX .指导教师: XXXX .2011年11月27日实验3 电容三点式LC振荡器一、实验准备1．做本实验时应具备的知识点：●三点式LC振荡器●西勒和克拉泼电路●电源电压、耦合电容、反馈系数、等效Q值对振荡器工作的影响2．做本实验时所用到的仪器：●LC振荡器模块●双踪示波器●万用表二、实验目的1．熟悉电子元器件和高频电子线路实验系统；2．掌握电容三点式LC振荡电路的基本原理，熟悉其各元件功能；3．熟悉静态工作点、耦合电容、反馈系数、等效Q值对振荡器振荡幅度和频率的影响；4．熟悉负载变化对振荡器振荡幅度的影响。

三、实验电路基本原理1.概述ＬＣ振荡器实质上是满足振荡条件的正反馈放大器。

ＬＣ振荡器是指振荡回路是由ＬＣ元件组成的。

从交流等效电路可知：由ＬＣ振荡回路引出三个端子，分别接振荡管的三个电极，而构成反馈式自激振荡器，因而又称为三点式振荡器。

如果反馈电压取自分压电感，则称为电感反馈ＬＣ振荡器或电感三点式振荡器；如果反馈电压取自分压电容，则称为电容反馈ＬＣ振荡器或电容三点式振荡器。

在几种基本高频振荡回路中，电容反馈ＬＣ振荡器具有较好的振荡波形和稳定度，电路形式简单，适于在较高的频段工作，尤其是以晶体管极间分布电容构成反馈支路时其振荡频率可高达几百ＭＨＺ～ＧＨＺ。

2.ＬＣ振荡器的起振条件一个振荡器能否起振，主要取决于振荡电路自激振荡的两个基本条件，即：振幅起振平衡条件和相位平衡条件。

3.LC振荡器的频率稳定度频率稳定度表示：在一定时间或一定温度、电压等变化范围内振荡频率的相对变化程度，常用表达式：Δf０／f０来表示（f０为所选择的测试频率；Δf０为振荡频率的频率误差，Δf０＝f０２－f０１；f０２和f０１为不同时刻的f０），频率相对变化量越小，表明振荡频率的稳定度越高。

由于振荡回路的元件是决定频率的主要因素，所以要提高频率稳定度，就要设法提高振荡回路的标准性，除了采用高稳定和高Q值的回路电容和电感外，其振荡管可以采用部分接入，以减小晶体管极间电容和分布电容对振荡回路的影响，还可采用负温度系数元件实现温度补偿。

一、实训目的1. 理解克拉泼振荡器的工作原理和电路结构；2. 掌握克拉泼振荡器的频率调节方法；3. 分析克拉泼振荡器的性能指标，如振荡频率、幅度、相位等；4. 提高动手实践能力，培养团队协作精神。

二、实训内容1. 克拉泼振荡器原理讲解；2. 克拉泼振荡器电路搭建；3. 克拉泼振荡器性能测试；4. 克拉泼振荡器频率调节与稳定性分析。

三、实训过程1. 克拉泼振荡器原理讲解克拉泼振荡器（Clapp oscillator）是一种电容三点式振荡器的改进型线路。

它由晶体管、电感、电容和电阻等元件组成。

克拉泼振荡器具有频率稳定、电路结构简单等优点，广泛应用于各种电子电路中。

克拉泼振荡器的工作原理是利用晶体管的放大作用和电容、电感的储能特性，形成一个正反馈回路。

当电路处于稳态时，反馈信号使晶体管输出信号增强，从而使电路产生振荡。

2. 克拉泼振荡器电路搭建根据克拉泼振荡器的电路结构，搭建如下电路：（1）晶体管：选用NPN型晶体管，如BC547；（2）电感：选用固定电感器，如10μH；（3）电容：选用可变电容C3，用于调节振荡频率；（4）电阻：选用固定电阻R1、R2，用于设置晶体管的工作点；（5）其他元件：连接线、电源等。

搭建好电路后，进行调试，确保电路工作正常。

3. 克拉泼振荡器性能测试（1）测量振荡频率：通过测量输出信号的频率，判断克拉泼振荡器的工作频率是否符合设计要求；（2）测量幅度：通过测量输出信号的幅度，判断晶体管的放大作用是否正常；（3）测量相位：通过测量输出信号的相位，判断电路的正反馈作用是否良好。

4. 克拉泼振荡器频率调节与稳定性分析（1）频率调节：通过调节可变电容C3，观察振荡频率的变化，分析C3对振荡频率的影响；（2）稳定性分析：观察电路在不同负载、温度等条件下的振荡情况，分析克拉泼振荡器的稳定性。

四、实训结果与分析1. 克拉泼振荡器工作正常，振荡频率稳定，符合设计要求；2. 通过调节可变电容C3，可以实现振荡频率的连续调节；3. 克拉泼振荡器在不同负载、温度等条件下的振荡情况良好，稳定性较高。

克拉泼振荡器的设计与仿真设计要求：振荡频率为5MHz 。

一、电路形式的选择振荡器工作频率属于短波段，选择电容反馈振荡器即可，为提高频率稳定度，选用改进型电容反馈振荡器-克拉泼振荡器。

二、选三极管选三极管的依据主要为截止频率应为振荡频率的3-10倍，故选择型号为D42C1的三极管，其主要参数如下：:Vceo=30: Ic(max)=3 : hFE(min)=10 : hFE(max)=220 : Ft=50 : Pd=12.5三、设计直流偏置电路设计直流偏置电路时应使集电极静态电流为1-4mA 。

R14.7k¦¸R25.1k¦¸R3100k¦¸Key=C50%R4500¦¸R5300¦¸VCC12V2Q1D42C1经测量集电极静态电流为1.39mA 。

四、设计回路L120uHC399pFKey=A50%C1500pFC21nF设计回路时各元件的参数选择应该满足：1．电容一般取10-1000pF ，电感一般取0.1-100uF 。

2．保证反馈系数F 在0.1-0.5之间：3．4．在满足的条件下和决定振荡频率，即应满足：由条件3，应尽量大，同时考虑条件1、2，选为500pF ，为1nF 。

由条件4，选为20uH ，的估计值为50pF ，故选择100pF 的可调电容。

五、加辅助电路加辅助电路，连接示波器和频率计，最终电路图如下：R14.7k¦¸R25.1k¦¸R3100k¦¸Key=C50%R4500¦¸R5300¦¸L120uHC399pF Key=A50%VCC12VC1500pFC21nFC41uFC510nF24XSC1ABG TXFC112318Q1D42C1六、调测运行仿真，并微调，使频率计读数最终稳定在5MHz 。

高频电子线路实验报告学院计算机与电子信息学院专业班级姓名学号指导教师谢胜实验报告评分：_______正弦波振荡器仿真实验一、实验目的1、进一步熟悉正弦波振荡器的组成原理；2、观察输出波形，分析影响振荡器起振、稳定的条件；3、比较改进型正弦波振荡器与克拉泼振荡器的性能，分析电路结构及元件参数的变化对振荡器性能的影响。

4、了解晶体振荡器的工作原理及特点 ，掌握晶体振荡器的设计方法。

二、实验仪器设备三极管，示波器，电容，电感，晶体三、实验电路（1）电容三点式振荡器（又称考毕兹振荡器）：观察振荡波形，测量振荡频率，并与理论计算频率比较；测量的频率值：计算的频率值：MHZf C C L 1.7501021)//(211010126212≈⨯⨯⨯==--ππ通过计算理论值跟测量值存在一定的误差，但是在误差允许的范围内，测量值还是比较准确的。

用实时监控法测量信号频率， 计算结果与测试结果对照，有一定的差异，这是测试误差所致，应属正常 。

（2）电容三点式改进型“克拉泼振荡器”: 克拉泼振荡器的频率LC f 1221π=（C1>>C3，C2>>C3）电路中 C3 为可变电容，调整之即可在一定范围内调整其振荡频率 。

输出信号的幅值、频率等用实时监测法测试，观察记录信号波形调整C2（C2=80%）观测振荡信号的波形和频率变化。

调整C2（C2=20%）观测振荡信号的波形和频率变化。

（1）改变克拉泼振荡器中C3、C4 的值，观察信号波形的变化（包括信号波形、频率、信号幅度等参数）；（2）改变振荡器的负载，再次观察信号波形的变化。

（3）电容三点式的改进型“西勒振荡器”：振荡器的频率)(21821C C L f +=π（C1>>C6 , C2>>C6）输出信号的幅值、频率等用实时监测法测试，调整 C6、C3 观测振荡信号的波形和频率变化。

（1）改变 西勒振荡器中 C3、C24的值，观察信号波形的变化（包括信号波形、频率、信号幅度等参数）；（2）（3）改变振荡器的负载，再次观察信号波形的变化；（4）分别调整C2、C8，再次观测波形的变化。

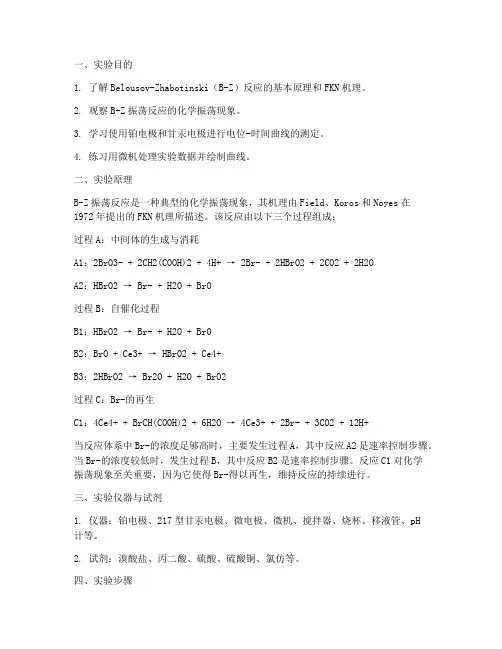

一、实验目的1. 了解Belousov-Zhabotinski（B-Z）反应的基本原理和FKN机理。

2. 观察B-Z振荡反应的化学振荡现象。

3. 学习使用铂电极和甘汞电极进行电位-时间曲线的测定。

4. 练习用微机处理实验数据并绘制曲线。

二、实验原理B-Z振荡反应是一种典型的化学振荡现象，其机理由Field、Koros和Noyes在1972年提出的FKN机理所描述。

该反应由以下三个过程组成：过程A：中间体的生成与消耗A1：2BrO3- + 2CH2(COOH)2 + 4H+ → 2Br- + 2HBrO2 + 2CO2 + 2H2OA2：HBrO2 → Br- + H2O + BrO过程B：自催化过程B1：HBrO2 → Br- + H2O + BrOB2：BrO + Ce3+ → HBrO2 + Ce4+B3：2HBrO2 → Br2O + H2O + BrO2过程C：Br-的再生C1：4Ce4+ + BrCH(COOH)2 + 6H2O → 4Ce3+ + 2Br- + 3CO2 + 12H+当反应体系中Br-的浓度足够高时，主要发生过程A，其中反应A2是速率控制步骤。

当Br-的浓度较低时，发生过程B，其中反应B2是速率控制步骤。

反应C1对化学振荡现象至关重要，因为它使得Br-得以再生，维持反应的持续进行。

三、实验仪器与试剂1. 仪器：铂电极、217型甘汞电极、微电极、微机、搅拌器、烧杯、移液管、pH计等。

2. 试剂：溴酸盐、丙二酸、硫酸、硫酸铜、氯仿等。

四、实验步骤1. 配制B-Z反应溶液：将一定量的溴酸盐、丙二酸、硫酸和硫酸铜溶解于水中，搅拌均匀。

2. 将铂电极和甘汞电极插入反应溶液中，用pH计测量溶液的pH值，调节至实验所需的pH值。

3. 开启搅拌器，观察反应溶液的颜色变化，记录化学振荡现象。

4. 使用微电极测定电位-时间曲线，记录数据。

5. 关闭搅拌器，将反应溶液取出，进行数据处理和分析。

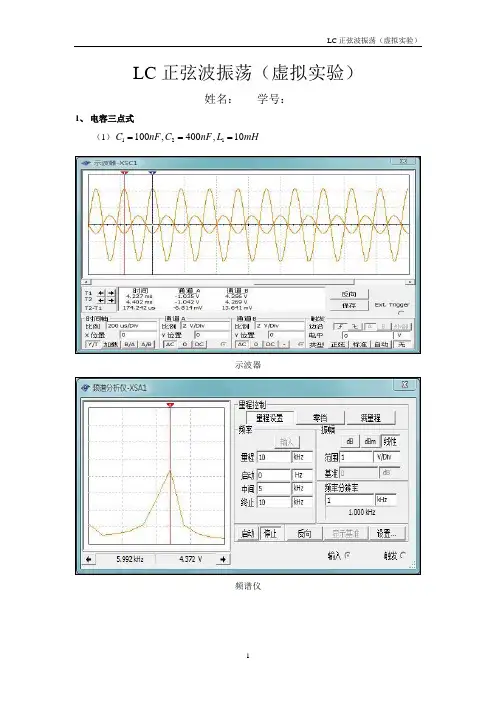

LC 正弦波振荡（虚拟实验）姓名： 学号：1、 电容三点式（1）121100,400,10C nF C nF L mH ===示波器频谱仪（2）121100,400,5C nF C nF L mH ===示波器频谱仪（3）121100,1,5C nF C F L mH μ===示波器频谱仪数据表格：实验数据与理论值间的差异分析： 增益的理论值与测量值差异极小，而谐振频率的理论值与测量值差异较大，这主要是因为即使在电路稳定振荡时，频谱仪显示的曲线也会有微小的波动，变化的过程导致读数的偏差；此外游标的精度也会影响读数，鉴于游标以格为单位，测量的数据本身就存在着误差。

2、 电感三点式（1）1225,100,200L mH L H C nF μ===示波器频谱仪122示波器频谱仪122示波器频谱仪数据表格：实验数据与理论值间的差异分析：可以看出增益和谐振频率的理论值与测量值差异都很小，基本只是由电路的些微不稳定和游标精度产生的读数误差。

思考和分析1、根据电容三点式振荡电路的测量数据表格，回答：（1）分析电感值 L1改变对谐振频率有何影响？（2）分析电容值 C2改变对放大器的电压增益和振荡频率有何影响？（3）放大器输入输出端信号的相位差为多少，是否满足正反馈要求？答：（1）L1增大会使谐振频率减小，L1减小使谐振频率增大；（2）C2增大使放大器电压增益增大、谐振频率减小；（3）放大器输入输出端信号的相位差为π，满足正反馈要求。

2、根据电感三点式振荡电路的测量数据表格，回答：（1）分析电容值 C2改变对谐振频率有何影响？（2）分析电感值 L1改变对放大器的电压增益和振荡频率有何影响？（3）放大器输入输出端信号的相位差为多少，是否满足正反馈要求？答：（1）C2减小使谐振频率增大，反之C2增大使谐振频率减小；（2）L1减小使放大器电压增益减小、谐振频率增大；（3）放大器输入输出端信号的相位差为π，满足正反馈要求。

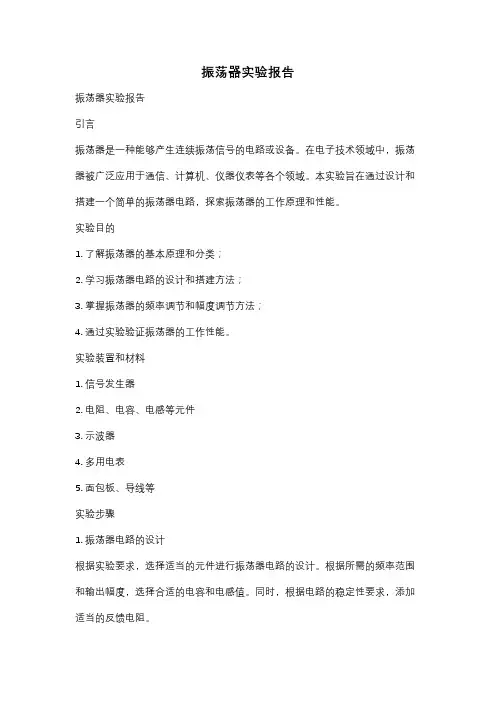

振荡器实验报告振荡器实验报告引言振荡器是一种能够产生连续振荡信号的电路或设备。

在电子技术领域中，振荡器被广泛应用于通信、计算机、仪器仪表等各个领域。

本实验旨在通过设计和搭建一个简单的振荡器电路，探索振荡器的工作原理和性能。

实验目的1. 了解振荡器的基本原理和分类；2. 学习振荡器电路的设计和搭建方法；3. 掌握振荡器的频率调节和幅度调节方法；4. 通过实验验证振荡器的工作性能。

实验装置和材料1. 信号发生器2. 电阻、电容、电感等元件3. 示波器4. 多用电表5. 面包板、导线等实验步骤1. 振荡器电路的设计根据实验要求，选择适当的元件进行振荡器电路的设计。

根据所需的频率范围和输出幅度，选择合适的电容和电感值。

同时，根据电路的稳定性要求，添加适当的反馈电阻。

2. 搭建振荡器电路将所选元件按照设计图纸的连接方式搭建在面包板上。

确保连接正确、牢固，并注意电路的布局和防静电措施。

3. 调节频率和幅度将信号发生器连接到振荡器电路的输入端，选择适当的频率和幅度。

通过调节电容或电感的数值，观察振荡器的输出频率和幅度的变化。

记录调节过程中的观察结果。

4. 测量振荡器的参数使用示波器和多用电表等仪器，测量振荡器的输出频率、幅度、失真度等参数。

通过与设计要求的比较，评估振荡器的工作性能。

实验结果与分析在实验过程中，我们设计并搭建了一个简单的RC振荡器电路。

通过调节电容和电阻的数值，我们成功地实现了振荡器的频率和幅度的调节。

在调节过程中，我们观察到频率和幅度呈现出一定的相关性，即频率增加时，幅度也会相应增加。

通过测量，我们得到了振荡器的输出频率为X Hz，幅度为X V。

与设计要求相比，振荡器的输出频率相对较稳定，但幅度存在一定的波动。

这可能是由于电路中的元件参数不完全理想或外界干扰等原因导致的。

结论通过本次实验，我们深入了解了振荡器的工作原理和性能。

通过设计和搭建振荡器电路，我们掌握了振荡器的频率和幅度调节方法。

通过测量和分析，我们评估了振荡器的工作性能，并发现了一些问题和改进的空间。

实验报告四改进型电容三点式正弦波振荡器仿真班级：通信162班姓名：曾华兆学号：6110116078 实验日期：2018.12.3一、实验目的1、掌握改进型电容三点式正弦波振荡器电路的基本原理，起振条件，振荡电路设计及电路参数计算。

2、通过实验掌握晶体管静态工作点、反馈系数大小、负载变化对起振和振荡幅度的影响。

3、研究外界条件（温度、电源电压、负载变化）对振荡器频率稳定度的影响。

二、实验内容1、熟悉克拉泼振荡器与西勒振荡器模块各元件及其作用。

三、实验原理与分析1.克拉泼振荡器仿真克拉泼振荡器仿真电路如图1所示。

与普通电容三点式振荡电路比较，仅是在谐振回路电感支路中串接了一个电容C4.由于C4<<C2,C4<<C3,C2、C3可以忽略不计,谐振回路的总电容C≈C4,因此振荡器的振荡频率f可近似为f0≈12π√LC4由此可见,比晶体管极间电容大很多的C2、C3对振荡频率f0的影响显著减小,故与C2联的晶体管极间电容对振荡频率f0的影响也就很小,振荡频率的稳定度也就提高。

但接入C4后,晶体管的等效负载减小,放大器的放大倍数下降,振荡器输出信号幅值减小,且C4愈小,放大倍数愈小。

若C4过小,振荡器将因不满足振幅起振条件而停止振荡。

该振荡电路仅适用于频率调节范围很小的振荡器。

运行仿真,用频率计检测的振荡器输出信号频率如图2所示,用示波器检测的振荡器输出信号电压波形如图3所示，用瞬态分析功能检测的振荡器起振瞬间的输出信号电压波形如图4所示。

依据图1所示的电路参数,理论估算振荡频率约为15.92MHz,仿真检测频率约为16.658Mhz。

这是由于理论估算忽略了晶体管极间电容和C2、C3对振荡频率的影响以及测量误差所致。

另外,为了满足高频振荡需要、减小误差,可双击品体管电路符号,单击其数值下拉菜单中的编辑模型选项,查看晶体管的电路模型技术参数,选择极间电容较小的管型。

图1图2图3图42.西勒振荡器仿真在图1所示的克拉泼振荡电路中,C4取值减小会导致放大器的放大倍数减小，为了改善这个问题,有西勒( Seiler)振荡器仿真电路如图5所示。

目录摘要 (1)关键词 (1)1.引言 (1)1.1Multisim10的介绍 (1)1.2正弦波振荡器的现状及发展趋势 (2)2.克拉泼振荡器原理 (2)2.1克拉泼振荡器的电路 (2)2.2克拉泼振荡器的参数分析 (3)2.2.1克拉泼振荡器的起振条件 (3)2.2.2克拉泼振荡器的振荡频率 (4)2.2.3克拉泼振荡器的参数影响 (5)2.2.4克拉泼振荡器的主要特点 (5)3.克拉泼振荡器的仿真与调试 (6)3.1克拉泼振荡器的仿真分析 (6)3.2电容参数改变对波形的影响 (9)总结 (9)参考文献 (9)致谢 (11)基于Multisim10的克拉泼振荡器的仿真设计XXX，电子信息系摘要：随着科学技术的发展，振荡器在各领域中的运用越来越广泛，如通信、电子、航海航空航天等领域扮演重要的角色。

本文的主要内容是利用Multisim 对克拉泼振荡器进行仿真分析。

首先介绍了克拉泼振荡器的由来、电路分析和参数分析，通过对振荡器的各大组成部分的基本原理、功能及应用的分析，从理论上画出合适的电路原理图。

然后再利用Multisim对克拉泼振荡电路进行仿真分析，可以得到电路的仿真波形是一串连续的正弦波，改变电路的电容参数，会使正弦波发生失真。

关键词：克拉泼振荡器；仿真；MultisimThe design and simulation of Clapp oscillator based onMultisim10Lv Wandong, Department of Electronic InformationAbstract: With the development of science and technology,the oscillator is used widely in various fields,such as communication,electronics,maritime aerospace and other fields play an important role.The main content of this paper is to use Multisim simulation analysis of Clapp Oscillator is the major part of the analysis of basic principle,function and application of theoretically draw the right circuit simulation analysis,can get the circuit simulation waveform is a sequence of sine wave,change the parameters of the capacitance of the circuit,can make sine wave distortion occurs.Key words: Clapp Oscillator; Simulation; Multisim1.引言1.1Multisim10的介绍Multisim是Interactive Image Technologies公司推出的以Windows为基础的仿真工具，使用于班级模拟/数字电路板的设计工作。

《高频电子线路》正弦波振荡器实验报告课程名称：高频电子线路实验类型：验证型实验项目名称：正弦波振荡器一、实验目的和要求通过实验，学习克拉泼振荡器的工作原理、电路组成和调试方法，学习电容三点式振荡器的设计方法，利用Multisim仿真软件进行仿真分析实验。

二、实验内容和原理（一）实验原理1、正弦振荡器的基本原理；2、产生等幅震荡的两个基本条件：相位条件和幅度条件)1 利用正反馈将电源接入瞬间的一个激励不断通过谐振网络滤波放大得到一个只含有一个频率成分的正弦。

2 振幅条件：环路增益在放大倍率为1时的偏导数（对输出电压）小于0.相位条件：谐振频率的信号输出相位为2π整数倍（二）实验内容（1）设计振荡频率为9.5MHz的克拉泼振荡器。

（2）用Multisim进行仿真，用双踪示波器观察振荡器器输出信号波形，并用频率计测量振荡频率，并与理论计算结果进行对比。

（3）改变电阻R3的阻值，用电压表测量振荡管的直流静态工作电压。

三、主要仪器设备计算机、Multisim仿真软件、双踪示波器、频率计、电压表、直流电源。

四、操作方法与实验步骤及实验数据记录和处理1、设计频率为9.5MHz的克拉泼振荡器电路图。

C11000pF R212kΩR12kΩL110mHR4100ΩXSC3ABExt Trig++__+_L23.2uHC41000pFR310kΩKey=A0 %C31000pF C510µFC610µFV112VL322mH C21µFC7100pFXFC1123Q12N29232、用Multisim 进行仿真，用双踪示波器观察振荡器器输出信号波形，并用频率计测量振荡频率，并与理论计算结果进行对比。

（1）仿真波形和频率测量（2）理论分析计算根据电路图提供的振荡回路参数，计算设计电路的振荡频率与实际测试的振荡频率进行对比。

计算频率值02f LCπ==8.897MHz电路测试频率值f = 9.325MHz 00||100%f f f -=⨯=频率稳定度 5.3%对比分析其产生误差的原因：3、改变电阻R3的阻值，用电压表测量振荡管Q1的直流静态工作电压。

第1篇一、实验目的1. 了解Belousov-Zhabotinski（B-Z）振荡反应的基本原理及其化学振荡现象。

2. 通过实验，掌握B-Z振荡反应的条件控制，观察并记录反应过程中的颜色变化和电位变化。

3. 分析B-Z振荡反应的周期性规律，探究影响反应周期的因素。

4. 理解自催化过程在振荡反应中的作用，加深对非线性动力学机制的认识。

二、实验原理B-Z振荡反应是一种典型的化学振荡现象，它是由有机物在酸性介质中被催化溴氧化的一类反应。

该反应体系主要由以下几种物质组成：丙二酸（MA）、溴酸钾（KBrO3）、硫酸（H2SO4）和催化剂（Ce4+）。

反应过程中，丙二酸被溴酸钾氧化生成溴代丙二酸，同时生成Ce4+离子。

Ce4+离子作为催化剂，参与反应的氧化还原过程，使得反应系统产生周期性的振荡。

B-Z振荡反应的机理可以概括为以下三个过程：1. 过程A：丙二酸与溴酸钾反应生成溴代丙二酸和Ce4+离子。

\[ 2MA + 2BrO3^- + 2H^+ \rightarrow 2BrMA + Ce4^+ + 2H2O \]2. 过程B：溴代丙二酸在Ce4+离子的催化下，再次被溴酸钾氧化，生成Br2和Ce4+离子。

\[ BrMA + BrO3^- + H^+ \rightarrow Br2 + Ce4^+ + 2H2O \]3. 过程C：Ce4+离子在反应过程中被还原为Ce3+离子，Ce3+离子与溴酸钾反应生成Ce4+离子，从而维持反应的持续进行。

\[ Ce4^+ + e^- \rightarrow Ce3^+ \]\[ Ce3^+ + BrO3^- + 2H^+ \rightarrow Ce4^+ + Br2 + H2O \]三、实验材料与仪器材料：- 丙二酸（MA）- 溴酸钾（KBrO3）- 硫酸（H2SO4）- 硫酸铜（CuSO4）- 硫氰酸钾（KSCN）- 0.1mol/L pH缓冲溶液- 蒸馏水- 铂电极- 217型甘汞电极- 饱和甘汞电极- 电位计- 秒表- 容量瓶- 烧杯- 玻璃棒- 滴定管仪器：- 酸度计- 离子色谱仪- 恒温水浴- 镜子四、实验步骤1. 溶液配制：- 配制0.1mol/L的MA溶液。

振荡器实验报告振荡器实验报告引言：振荡器是一种能够产生连续振荡信号的电子设备，广泛应用于通信、无线电、雷达等领域。

本文将介绍一次振荡器实验的设计、实施和结果分析。

实验目的：通过设计和搭建一个简单的振荡器电路，了解振荡器的基本原理和工作方式，并通过实验验证理论知识。

实验装置：1. 电源：提供所需的电能；2. 电容器：存储电荷；3. 电感器：储存电能；4. 晶体管：用于放大和控制电流；5. 电阻器：限制电流；6. 示波器：用于观察振荡器输出的波形。

实验步骤：1. 连接电路：根据设计图纸，将电容器、电感器、晶体管和电阻器依次连接起来，形成一个闭合电路；2. 接通电源：将电源接入电路，确保电路正常工作；3. 调节电阻：通过调节电阻器的阻值，控制电路的稳定性；4. 观察输出波形：将示波器的探头接入电路的输出端，观察并记录振荡器输出的波形。

实验结果：经过实验，我们成功地搭建了一个振荡器电路，并观察到了输出的振荡波形。

通过示波器的显示，我们可以清晰地看到周期性的正弦波信号。

随着电阻值的变化，我们发现波形的频率也会相应改变，验证了振荡器的频率可调性。

结果分析：振荡器的实验结果与理论预期相符。

振荡器的工作原理是通过正反馈回路来实现信号的持续振荡。

在电路中，晶体管扮演着放大和控制信号的角色，电容器和电感器则通过储存和释放电能来维持振荡的连续性。

而电阻器则起到限制电流的作用，保证电路的稳定性。

实验中，我们发现调节电阻器的阻值可以改变振荡器的频率。

这是因为电阻器的阻值决定了电路的时间常数，从而影响振荡器的周期。

当电阻值增大时，时间常数增大，振荡器的频率相应减小；反之，电阻值减小时，振荡器的频率增大。

这一发现与理论知识相符。

结论：通过本次振荡器实验，我们深入了解了振荡器的基本原理和工作方式。

实验结果验证了理论知识的正确性，并通过观察输出波形的变化，进一步了解了振荡器的频率可调性。

振荡器作为一种重要的电子设备，在通信和无线电领域发挥着重要的作用，对于我们深入学习和理解电子学知识具有重要意义。

振荡器实验报告振荡器实验报告引言：振荡器是电子学中常见的一种电路，它能够产生稳定的交流信号。

在本次实验中，我们将探索振荡器的工作原理，并通过实验验证其性能。

一、实验目的本实验的主要目的有两个方面：1. 了解振荡器的基本原理和工作方式；2. 通过实验验证振荡器的性能，如频率稳定性、幅度稳定性等。

二、实验原理振荡器是一种能够自激励产生振荡信号的电路。

它由放大器和反馈网络组成。

放大器将输入信号放大后送回反馈网络，反馈网络再将信号输入放大器，形成一个闭环。

在适当的条件下，这个闭环系统能够产生稳定的振荡信号。

三、实验装置本次实验所需的装置有：1. 函数发生器：用于提供输入信号；2. 振荡器电路：由放大器和反馈网络组成；3. 示波器：用于观测振荡器输出信号的波形。

四、实验步骤1. 搭建振荡器电路：根据实验指导书提供的电路图，连接放大器和反馈网络；2. 设置函数发生器：将函数发生器的输出与振荡器电路的输入相连，设置适当的频率和幅度；3. 观测输出信号：将示波器的探头连接到振荡器电路的输出端，调整示波器的参数，观察输出信号的波形和频率；4. 记录实验数据：记录函数发生器的频率和幅度，以及示波器观测到的振荡器输出信号的波形和频率。

五、实验结果与分析根据实验数据和观测结果，我们可以得出以下结论：1. 振荡器能够产生稳定的振荡信号，其频率和幅度基本保持不变；2. 振荡器的输出信号呈现正弦波形，频率与函数发生器设置的频率相近。

六、实验误差与改进在实验过程中，可能会存在一些误差，影响实验结果的准确性。

可能的误差来源包括：1. 实验装置的精度限制：函数发生器和示波器的精度可能会对实验结果产生一定的影响；2. 电路元件的参数漂移：电路元件的参数可能会随时间变化，导致振荡器的频率和幅度发生变化。

为了减小误差，我们可以采取以下改进措施：1. 使用更高精度的实验装置：选择精度更高的函数发生器和示波器，以提高实验结果的准确性；2. 定期校准电路元件：定期检查和校准电路元件的参数，以确保振荡器的频率和幅度稳定。

通信电路实验报告报告内容：第一部分预习报告附: 原始数据记录第二部分终结报告第三部分联调报告第四部分实验总结王璟 2001010224 无322007.06.28第一部分预习报告【实验目的】1、掌握晶体振荡器的设计方法。

2、培养设计、制作、调测振荡器的能力。

3、学会对电路性能进行研究。

【设计要求】1、设计一个串联型晶体振荡器（克拉泼或西勒电路），工作频率在14MHz左右，本实验所选晶体为14.31818MHz；2、振荡器的工作点连续可调，调节范围满足：0.5mA<I E<8mA；3、反馈元件可更换；4、电源电压Vcc=12V；5、在1kΩ负载上输出电压波形目测不失真，V opp>=800mV。

【实验原理】1、晶体振荡器原理利用石英晶体的压电和反压电效应对正弦振荡频率进行控制的振荡器，频率稳定度和准确度很高。

频率稳定度可以比较容易地实现10-4~10-6。

利用石英晶片压电效应制成的谐振器件，振荡器的振荡频率就被控制和稳定在石英片的机械振动频率上，稳频度可以达到10-5以上。

晶体振荡具有多谐性，除了基频振动外，还有奇次谐波的泛音振动。

2、晶体振荡电路○1、并联型晶体振荡电路：电路中晶体代替三点式振荡器中的电感；晶体在振荡环路中起高Q电感器的作用。

如：○2、串联型晶体振荡电路：电路中晶体起高Q短路器的作用。

电路的结构图等效电路图○3、泛音晶体振荡器：20MHz以上的更高的工作频率时，一般均采用泛音晶体，泛音次数通常选为3～7次泛音。

振荡环路中必须包含两个振荡回路：其中一个作为放大器的选择性负载，即作泛音选择电路，该电路仅在所限定的泛音振荡频率上符合振荡的相位（或振幅）平衡条件。

泛音选择电路设计在n次泛音和（n-2）次泛音之间。

【实验电路设计】晶体振荡电路有两种实现形式，即串联型和并联型。

在串联晶振电路中，晶体起着高Q短路器的作用；而在并联晶振电路中，晶体起着高Q电感器的作用。

本实验采用了前一形式的电路，原因在于串联晶振电路的工作点可方便地由分压电路来调节，且其起振调节比较方便。
