脚手架、支模架的相关问题的日常问答(1-53)

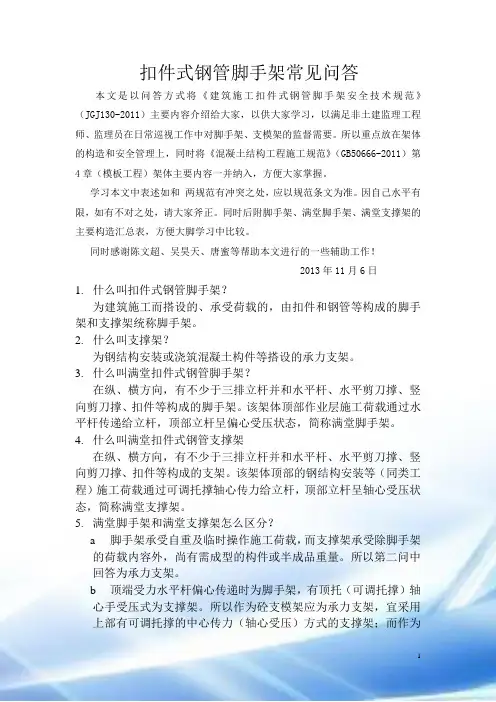

扣件式钢管脚手架常见问答本文是以问答方式将《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011）主要内容介绍给大家，以供大家学习，以满足非土建监理工程师、监理员在日常巡视工作中对脚手架、支模架的监督需要。
所以重点放在架体的构造和安全管理上，同时将《混凝土结构工程施工规范》（GB50666-2011）第4章（模板工程）架体主要内容一并纳入，方便大家掌握。
学习本文中表述如和两规范有冲突之处，应以规范条文为准。
因自己水平有限，如有不对之处，请大家斧正。
同时后附脚手架、满堂脚手架、满堂支撑架的主要构造汇总表，方便大脚学习中比较。
同时感谢陈文超、吴昊天、唐蜜等帮助本文进行的一些辅助工作！2013年11月6日1.什么叫扣件式钢管脚手架？为建筑施工而搭设的、承受荷载的，由扣件和钢管等构成的脚手架和支撑架统称脚手架。
2.什么叫支撑架？为钢结构安装或浇筑混凝土构件等搭设的承力支架。
3.什么叫满堂扣件式钢管脚手架？在纵、横方向，有不少于三排立杆并和水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的脚手架。
该架体顶部作业层施工荷载通过水平杆传递给立杆，顶部立杆呈偏心受压状态，简称满堂脚手架。
4.什么叫满堂扣件式钢管支撑架在纵、横方向，有不少于三排立杆并和水平杆、水平剪刀撑、竖向剪刀撑、扣件等构成的支架。
该架体顶部的钢结构安装等（同类工程）施工荷载通过可调托撑轴心传力给立杆，顶部立杆呈轴心受压状态，简称满堂支撑架。
5.满堂脚手架和满堂支撑架怎么区分？a脚手架承受自重及临时操作施工荷载，而支撑架承受除脚手架的荷载内容外，尚有需成型的构件或半成品重量。
所以第二问中回答为承力支架。
b顶端受力水平杆偏心传递时为脚手架，有顶托（可调托撑）轴心手受压式为支撑架。
所以作为砼支模架应为承力支架，宜采用上部有可调托撑的中心传力（轴心受压）方式的支撑架；而作为承力支架的单根立杆轴力标准值不宜大于12KN高大模板单根立杆轴力标准值不宜大于10KN（本条款内容在2、3、4间中下注黑点的文字内容已充分表达，在GB50666-2011中第4.3.15条中也作了规定）。
支模架知识
1）工程结构设计不合理或计算错误； 2）脚手架、模板支架、起重设备结构设计不合理或计算错 误； 3）施工前没有编制切实可行的施工组织设计和专项施工方 案，未做具体技术安全措施交底，特定施工项目未经专家评 审论证； 4）施工现场管理松弛，各项质量、安全管理制度流于形式 ； 5）片面追求经济利益，偷工减料，施工质量差； 6）施工队伍素质差，不执行法规、标准，违章指挥，违章 作业，思想上存在盲目性、冒险性、随意性； 7）现场作业环境不良，安全防护设施缺乏。
住建部的建质[2009]87号文《危险性较大的分部分项工程安 全管理办法》规定： 1、危险性较大的分部分项工程中混凝土模板支撑工程：搭 设高度5m及以上；搭设跨度10m及以上；施工总荷载 10kN/m2及以上；集中线荷载15kN/m²及以上；高度大于支 撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工 程。 2、超过一定规模的危险性较大的分部分项工程中混凝土模 板支撑工程：搭设高度8m及以上；搭设跨度18m及以上，施 工总荷载15kN/m²及以上；集中线荷载20kN/m²及以上。 注：超过一定规模的危险性较大的分部分项工程需要专家论 证。
特别是在高支模作业时，要认真执行施工方案，确 保支模体系稳固可靠。支模作业初步完成后，要进 行认真检查验收，确认无误才算完成。支模时，下 方不应有人，禁止交叉作业，防止物体打击
Your company slogan
检查钢管、扣件质量——钢管分类——选取立 杆、支撑——整理地面基础——放线定梁位— —设水平扫地杆——立杆固定校正——加剪刀 撑杆——定梁底标高——复测检查加固
另外，支撑架拆除严格遵循拆除 顺序，由上而下、后搭者先拆、 先搭者后拆，防止拆卸顺序错误 ，造成支模架受力改变，发生垮 塌。
支模架拆除前的安全交 底
住建部的建质[2009]87号文《危险性较大的分部分项工程安 全管理办法》规定： 1、危险性较大的分部分项工程中混凝土模板支撑工程：搭 设高度5m及以上；搭设跨度10m及以上；施工总荷载 10kN/m2及以上；集中线荷载15kN/m²及以上；高度大于支 撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工 程。 2、超过一定规模的危险性较大的分部分项工程中混凝土模 板支撑工程：搭设高度8m及以上；搭设跨度18m及以上，施 工总荷载15kN/m²及以上；集中线荷载20kN/m²及以上。 注：超过一定规模的危险性较大的分部分项工程需要专家论 证。
特别是在高支模作业时，要认真执行施工方案，确 保支模体系稳固可靠。支模作业初步完成后，要进 行认真检查验收，确认无误才算完成。支模时，下 方不应有人，禁止交叉作业，防止物体打击
Your company slogan
检查钢管、扣件质量——钢管分类——选取立 杆、支撑——整理地面基础——放线定梁位— —设水平扫地杆——立杆固定校正——加剪刀 撑杆——定梁底标高——复测检查加固
另外，支撑架拆除严格遵循拆除 顺序，由上而下、后搭者先拆、 先搭者后拆，防止拆卸顺序错误 ，造成支模架受力改变，发生垮 塌。
支模架拆除前的安全交 底
支模架知识
4、在靠近柱的部位，水平杆需支顶到柱上， 以增加支撑体系的稳定性。 5、超大梁支撑采取先浇筑大梁、预埋钢丝绳 对高支模架体进行卸荷，保证架体的稳定。
结构梁在浇筑混凝土时，是比较容 易发生变形下沉的现象的，因此梁底支 撑立杆必须加设防滑双扣件，防止支模 架下沉变形，发生垮塌。
根据广东公司实验室的实验结果， 双扣件最大能承受超过1吨的荷载，远 大于单扣件的承载力，完全能满足现场 的一般要求。
支模架施工前，主管 工长及班组长、施工作 业人员均需要认真熟悉 方案交底中的排架图， 并严格按照排架图，提 前在支模架搭设区域放 线排架，保证支模架的 整体性及稳定性。
每一项支模脚手架工程，都要选用合乎要求 的材料，并经专业技术人员针对地基基础和 支模体系进行设计计算，编制施工方案 搭设过程中对搭设架体进行检测，扣件扭住 力必须达到40-65N.M
安全兜网
支模架体内的水平兜网按规范要求每两层 设置一道，且不超过10米 。
其主要有以下两点作用： 1、起到防护作用。支模架施工作业中防 止支模架上操作人员坠落，紧急情况可以起 到坠落缓冲的作用； 2、起到防坠作用。防止高处施工的物体 坠落对下部作业人员的损伤。
自由端超高！ 水平单钢管！
无剪刀撑的！
安全第一 警钟长鸣
——模板支撑知识
前言
随着社会经济的发展，建筑工程的规模越来越大， 越来越多的工程建设支模架规模也越来越大，造型 日益复杂。
目录
01 支模体系的基本知识 02 前期准备工作 03 支模搭设过程管控 04 检查、验收 05 支模架拆除
一、支模体系的基本知识
支模体系一般分为常规支模体系及高大支模体系，两种 体系有着共同点，也有不同点。
支模架施工过程中不但个 别作业人员因高处坠落会 发生伤亡，若作业中支模 系统发生坍塌，就会造成 其上作业人员群死群伤的 重大伤亡事故。
结构梁在浇筑混凝土时，是比较容 易发生变形下沉的现象的，因此梁底支 撑立杆必须加设防滑双扣件，防止支模 架下沉变形，发生垮塌。
根据广东公司实验室的实验结果， 双扣件最大能承受超过1吨的荷载，远 大于单扣件的承载力，完全能满足现场 的一般要求。
支模架施工前，主管 工长及班组长、施工作 业人员均需要认真熟悉 方案交底中的排架图， 并严格按照排架图，提 前在支模架搭设区域放 线排架，保证支模架的 整体性及稳定性。
每一项支模脚手架工程，都要选用合乎要求 的材料，并经专业技术人员针对地基基础和 支模体系进行设计计算，编制施工方案 搭设过程中对搭设架体进行检测，扣件扭住 力必须达到40-65N.M
安全兜网
支模架体内的水平兜网按规范要求每两层 设置一道，且不超过10米 。
其主要有以下两点作用： 1、起到防护作用。支模架施工作业中防 止支模架上操作人员坠落，紧急情况可以起 到坠落缓冲的作用； 2、起到防坠作用。防止高处施工的物体 坠落对下部作业人员的损伤。
自由端超高！ 水平单钢管！
无剪刀撑的！
安全第一 警钟长鸣
——模板支撑知识
前言
随着社会经济的发展，建筑工程的规模越来越大， 越来越多的工程建设支模架规模也越来越大，造型 日益复杂。
目录
01 支模体系的基本知识 02 前期准备工作 03 支模搭设过程管控 04 检查、验收 05 支模架拆除
一、支模体系的基本知识
支模体系一般分为常规支模体系及高大支模体系，两种 体系有着共同点，也有不同点。
支模架施工过程中不但个 别作业人员因高处坠落会 发生伤亡，若作业中支模 系统发生坍塌，就会造成 其上作业人员群死群伤的 重大伤亡事故。
模板、脚手架施工安全防护制度(5篇)
模板、脚手架施工安全防护制度第一节支模拆模1、模板支撑不得使用腐朽、扭裂的材料。
顶撑要垂直,底端平整坚实并加垫木。
2、采用桁架支模应严格检查,发现严重变形、螺栓松动等应及时修复。
3、支模应按工序进行,模板没有固定前,不得进行下道工序。
禁止利用拉杆支撑、攀登、上下。
4、设____米以上的立柱模板,四周必须顶牢。
操作时要搭设工作台;不足____米的,可使用马凳操作。
5、拆除模板应经技术人员同意。
操作时应按顺序分段进行,严禁猛撬、硬砸或大面积撬落和拉倒。
完工前,不得留下松动和悬挂的模板。
拆下的模板应及时送到指定地点集中堆放,防止钉子扎脚。
6、拆除薄腹梁、吊车梁、桁架等预制构件模板,应随拆随加顶撑支牢,防止构件倾倒。
第二节脚手架材料1、钢管脚手应用外径____毫米、壁厚____毫米的钢管,长度以____米和____米为宜。
有严重锈蚀、弯曲、压扁或裂纹的不得使用。
2、扣件应有出厂合格证明,发现有脆裂、变形、滑丝的禁止使用。
3、木杆应采用剥皮杉木和其它各种坚韧硬木。
杨木、柳木、桦木、椴木、油松和腐朽、折裂、枯节等易折木杆,一律禁止使用。
4、木脚手立杆,有效部分的小头直径不得小于7厘米,大横杆、小横杆(排木)有效部分的小头直径不得小于8厘米,6-8厘米之间的可双杆合并或单根加密使用。
5、钢制脚手板应采用____毫米的Ⅰ级钢材,长度为____米,宽度23-25厘米,肋高5厘米为宜,两端应有连接装置,板面应钻有防滑孔。
凡是裂纹、扭曲、斜纹、破裂和大横透节的不得使用,板的两端8厘米处应用镀锌丝箍绕2-3圈或用铁皮钉牢。
6、竹片脚手板,板厚不得小于5厘米,螺栓孔不得大于1厘米,螺栓必须拧紧。
竹编脚手架,其两边的竹杠直径不得小于4.5厘米,长度一般以____米,宽度以40厘米为宜。
7、脚手架的绑扎材料可采用8#镀锌铁丝,直径不小于____毫米的麻绳或水、葱竹篾。
第三节外脚手架1、钢管脚手架的立杆应垂直稳放在金属底座或垫木上。
脚手架与模板事故、规范、计算讲座
现场不规现场照片
步距1.8m，采用48 × 3.0钢管，立杆的欧拉临界力：
无剪刀撑，无扫地杆时，长细比：340，临界力：7.5kN 无剪刀撑，有扫地杆时，长细比：255，临界力：13.26kN 有剪刀撑，有扫地杆时，长细比：176，临界力：27.84kN 临界力分别是：1.8倍、3.7倍
与建筑物拉结构造要求
JGJ300-2013
5.1.6 当有既有结构时，支撑结构应与既有结构 可靠连接，并宜符合下列规定： 1 竖向连接间隔不宜超过2步，优先布置在水平 剪刀撑或水平斜杆层处； 2 水平方向连接间隔不宜超过8m；
3 附柱（墙）拉结杆件距支撑结构主节点宜不 大于300mm； 4 当遇柱时，宜采用抱柱连接措施。
3、连板措施：
架体与建筑物的拉结构造
4、保险装置 在无法采用抱柱装置、连墙装置、连板装置与建筑物连结之 处，为防止架顶侧移所设置的装置，如图7、图8所示。钢丝绳 适度收紧，但不可对立杆施力过大，以免立杆向架内侧移。
在一处设置保险装置（平面图）
在多处设置保险装置（平面图）
水平杆构造要求
扫地杆构造要求
2 对碗扣式支撑结构，扫地杆高度h1不宜超过 350mm。 3 对承插式支撑结构，扫地杆高度h1不宜超过 550mm。
扫地杆构造要求
碗扣架规范JGJ166-2011:底层纵、横向水平杆作为扫 地杆，距地面高度应小于或等于350mm，立杆底部应 设置可调底座或固定底座。
盘扣架规范JGJ231-2011：模板支架可调底座调节丝 杠外露长度不应大于300mm，作为扫地杆的最底层水 平杆离地高度不应大于550mm。
坍塌机理
坍塌机理
坍塌机理
坍塌机理
西安建筑大学模板支架的整架试验
支模架知识
安全兜网
支模架体内的水平兜网按规范要求每两层 设臵一道，且不超过10米 。 其主要有以下两点作用： 1、起到防护作用。支模架施工作业中防 止支模架上操作人员坠落，紧急情况可以起 到坠落缓冲的作用； 2、起到防坠作用。防止高处施工的物体 坠落对下部作业人员的损伤。
自由端超高！
无剪刀撑的！
梁底单钢管支撑未 形成有效整体！ 水平单钢管！
支模架拆除前的安全交底
不规范的拆架顺序 极易发生安全事故
五、支模架拆除
支模架搭设完成，完成混凝土浇 筑，并不意味着安全工作就可以松一 口气了。恰恰相反，在支模架拆除时 ，往往因为思想上的放松，发生安全 事故，所以切记要时刻安全的弦。
支模架拆除时，需对操作工人进 行拆除交底，明确拆除顺序以及安全 注意事项。 因为拆除时为高处作业，极易发生 高处坠物，对地面上的施工人员以及 临街的人与物造成极大的安全隐患， 所以支模架的拆除时，需格外注意， 切忌随意乱扔乱丢。并安排专人，拉 设警戒带，严禁任何人员进入拆架区 域内。 另外，支撑架拆除严格遵循拆除顺 序，由上而下、后搭者先拆、先搭者 后拆，防止拆卸顺序错误，造成支模 架受力改变，发生垮塌。
4、在靠近柱的部位，水平杆需支顶到柱上， 以增加支撑体系的稳定性。 5、超大梁支撑采取先浇筑大梁、预埋钢丝绳 对高支模架体进行卸荷，保证架体的稳定。
结构梁在浇筑混凝土时，是比较容 易发生变形下沉的现象的，因此梁底支 撑立杆必须加设防滑双扣件，防止支模 架下沉变形，发生垮塌。 根据广东公司实验室的实验结果， 双扣件最大能承受超过1吨的荷载，远 大于单扣件的承载力，完全能满足现场 的一般要求。
四、 检查、验收
1、严格执行混凝土浇灌令制度，浇筑 前组织人员对支模架进行专项验收，合 格后才能浇筑混凝土； 2、如为高大支模验收，则需联合安全 监督站、甲方、监理等对高支模架体进 行严格、细致的验收，任何一方都有一 票否决权，必须将所有问题整改到位才 能开盘。
脚手架支模架深基坑

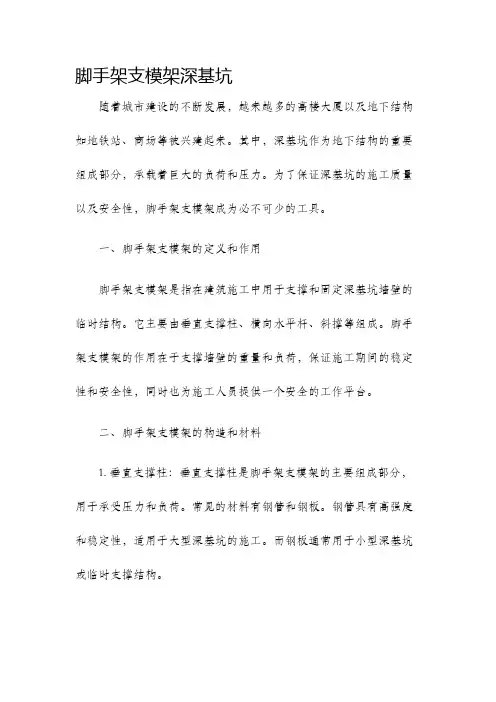

脚手架支模架深基坑随着城市建设的不断发展，越来越多的高楼大厦以及地下结构如地铁站、商场等被兴建起来。

其中，深基坑作为地下结构的重要组成部分，承载着巨大的负荷和压力。
为了保证深基坑的施工质量以及安全性，脚手架支模架成为必不可少的工具。
一、脚手架支模架的定义和作用脚手架支模架是指在建筑施工中用于支撑和固定深基坑墙壁的临时结构。
它主要由垂直支撑柱、横向水平杆、斜撑等组成。
脚手架支模架的作用在于支撑墙壁的重量和负荷，保证施工期间的稳定性和安全性，同时也为施工人员提供一个安全的工作平台。
二、脚手架支模架的构造和材料1. 垂直支撑柱：垂直支撑柱是脚手架支模架的主要组成部分，用于承受压力和负荷。
常见的材料有钢管和钢板。
钢管具有高强度和稳定性，适用于大型深基坑的施工。
而钢板通常用于小型深基坑或临时支撑结构。
2. 横向水平杆：横向水平杆用于连接垂直支撑柱，增加整个支撑结构的稳定性和刚性。
常见的材料有钢管、铝合金和钢板。
钢管和铝合金具有高强度和轻质化的特点，适用于长跨度或高负荷的深基坑支撑。
而钢板则常用于小型深基坑或临时支撑。
3. 斜撑：斜撑用于增加脚手架支模架的稳定性和抗侧倾能力。
斜撑通常由钢管或钢板制成，根据具体的施工要求进行布置。
三、脚手架支模架的施工步骤1. 设计：在施工前，根据深基坑的规模和要求，进行脚手架支模架的设计，包括支撑柱的数量和位置、横向水平杆和斜撑的布置等。
2. 安装垂直支撑柱：按照设计要求，选取合适的支撑柱材料和规格，在基坑四周进行固定安装。
3. 连接横向水平杆：在每层垂直支撑柱之间，安装横向水平杆，通过螺栓或焊接进行固定。
4. 安装斜撑：根据设计要求，安装斜撑，使整个支撑结构达到稳定和坚固的状态。
5. 检查和调整：在完成脚手架支模架的安装后，进行全面的检查和调整，确保结构没有松动和变形，保证施工安全。
四、脚手架支模架的优点与应用1. 灵活性：脚手架支模架可以按照具体的深基坑需求进行灵活的设计和安装，适用于不同规模和形状的基坑施工。
