【CN209965295U】一种护膝【专利】

专利名称：一种高防护性能护膝专利类型：实用新型专利
发明人：朱凯军
申请号：CN201720429911.5申请日：20170420
公开号：CN206729254U
公开日：
20171212
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种高防护性能护膝，包括护膝本体，所述护膝本体设置上固定结构和下固定结构，所述上固定结构与下固定结构之间设置针织结构A，所述针织结构A的正面设置针织结构B，所述护膝本体的中间位置是四层结构，最外层为针织结构B，针织结构B的内侧是针织结构A，所述护膝本体的内层设置棉布层，所述棉布层与针织结构B之间设置透气层，所述护膝本体的四层结构整体是通过缝合的方式固定连接在一起；本实用新型结构简单，通过“U”型的针织结构B和细条纹型的针织结构A有效的对膝盖进行了防护，而且防护性能好，使用的时候舒适，实用性强。

申请人：浙江迈兹袜业科技有限公司
地址：322000 浙江省义乌市佛堂镇义南工业园区大士路57号
国籍：CN
更多信息请下载全文后查看。

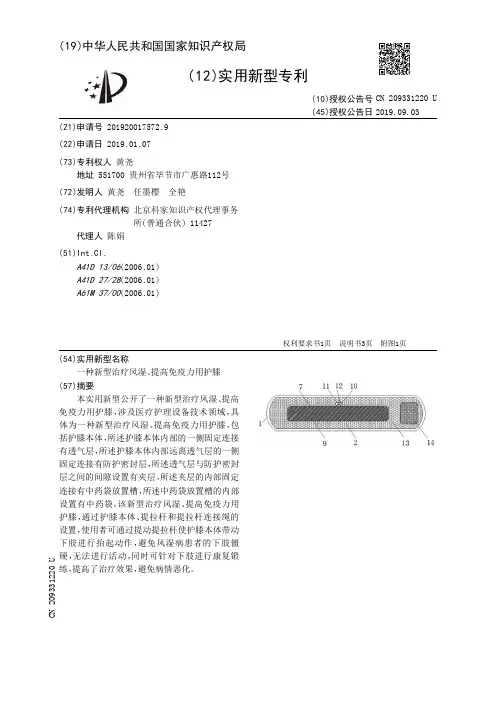

实用新型内容 [0003] (一)解决的技术问题 [0004] 针对现有技术的不足，本实用新型提供了一种新型治疗风湿、提高免疫力用护膝， 解决了上述背景技术中提出的问题。 [0005] (二)技术方案 [0006] 为实现以上目的，本实用新型通过以下技术方案予以实现：一种新型治疗风湿、提 高免疫力用护膝，包括护膝本体，所述护膝本体内部的一侧固定连接有透气层，所述护膝本 体内部远离透气层的一侧固定连接有防护密封层，所述透气层与防护密封层之间的间隙设 置有夹层，所述夹层的内部固定连接有中药袋放置槽，所述中药袋放置槽的内部设置有中 药袋 ，所述中药袋放置槽的 正面设置有中药袋防 护垫 ，所述中药袋防 护垫的 底部与透气层 活 动连接 ，所述中药袋防 护垫远离透气层的 一 侧固定连接有套绳 ，所述套绳远离中药袋防 护垫的 一 侧拴挂在纽 扣上 ，所述透气层的内部开设有透气孔 ，所述防 护密封层的 正面固定 连接有拉绳连接夹 ，所述拉绳连接夹的内部固定连接有拉绳连接块 ，所述拉绳连接块的内 部固 定连接有提拉杆连接绳 ，所述提拉杆连接 绳远离拉 绳连接块的 一端固 定连接有提拉 杆。 [0007] 可选的，所述护膝本体的边缘处固定连接有松紧带连接层，所述松紧带连接层的 内部设置有松紧带。 [0008] 可选的，所述透气层的正面固定连接有纽扣连接垫，所述纽扣固定连接在纽扣连 接垫的正面。 [0009] 可选的，所述透气层正面的一侧粘接有第一魔术贴，所述防护密封层正面的一侧 粘接有第二魔术贴，所述第一魔术贴与第二魔术贴相适配。 [0010] 可选的，所述提拉杆的数量为两个，且两个所述提拉杆的外表面均套接有防滑套。 [0011] 可选的，所述防护密封层正面的一侧固定连接有把手，所述夹层的内部设置有海 绵。
( 19 )中华人民 共和国国家知识产权局

专利名称：一种风湿患者用加热治疗护膝专利类型：实用新型专利
发明人：王艳
申请号：CN201920250334.2
申请日：20190227
公开号：CN209694105U
公开日：
20191129
专利内容由知识产权出版社提供
摘要：本实用新型提出了一种风湿患者用加热治疗护膝，包括：护膝部、与护膝部进行固定连接的调节组件、设置于护膝部内部的发热组件，与护膝部进行固定连接的网罩，所述护膝部包括防风耐磨层、与防风耐磨层进行固定连接的中间层、与中间层进行固定连接的保温层，所述调节组件与防风耐磨层进行固定连接，所述发热组件镶嵌在中间层内部，所述网罩与保温层进行固定连接，所述网罩顶部设置有用于放置药包的开口，所述调节组件的一端与护膝部的一端进行固定连接，所述调节组件的另一端与护膝部的另一端进行固定连接，借此，本实用新型具有可重复利用、可加热使用、便于药物更好作用的优点。

申请人：山东青岛中西医结合医院(青岛市第五人民医院)
地址：266071 山东省青岛市市南区嘉祥路3号
国籍：CN
代理机构：苏州国卓知识产权代理有限公司
代理人：陆晓鹰
更多信息请下载全文后查看。

专利名称：一种风湿用护膝专利类型：实用新型专利
发明人：陈宜恒
申请号：CN200920252507.0申请日：20091105
公开号：CN201577572U
公开日：
20100915
专利内容由知识产权出版社提供
摘要：本实用新型属于医疗保健用品，特别公开了一种风湿用护膝。

该风湿用护膝，包括连接成一体的护膝面和固定带，其特征在于：护膝面为袋体，并在外表面的上沿设置开口，内装有药芯；护膝面和固定带的端口上对应设置有粘贴结构；所述护膝面和固定带的上下边沿均设置有松紧带。

本实用新型结构简单，使用方便，结合人体的膝盖构造，对护膝进行改进，便于人体的日常活动和护膝的固定。

申请人：陈宜恒
地址：274031 山东省菏泽市牡丹区曹州路2888号市立医院风湿科
国籍：CN
代理机构：济南泉城专利商标事务所
代理人：张贵宾
更多信息请下载全文后查看。

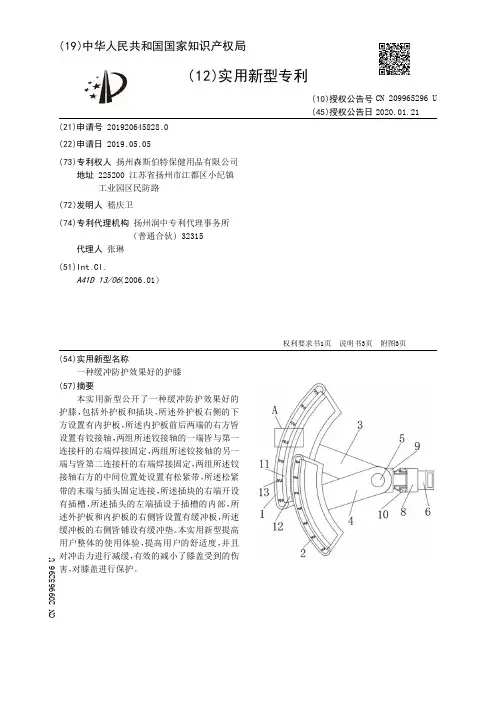

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920645828.0(22)申请日 2019.05.05(73)专利权人 扬州森斯伯特保健用品有限公司地址 225200 江苏省扬州市江都区小纪镇工业园区民防路(72)发明人 嵇庆卫　(74)专利代理机构 扬州润中专利代理事务所(普通合伙) 32315代理人 张琳(51)Int.Cl.A41D 13/06(2006.01)(54)实用新型名称一种缓冲防护效果好的护膝(57)摘要本实用新型公开了一种缓冲防护效果好的护膝，包括外护板和插块，所述外护板右侧的下方设置有内护板，所述内护板前后两端的右方皆设置有铰接轴，两组所述铰接轴的一端皆与第一连接杆的右端焊接固定，两组所述铰接轴的另一端与皆第二连接杆的右端焊接固定，两组所述铰接轴右方的中间位置处设置有松紧带，所述松紧带的末端与插头固定连接，所述插块的右端开设有插槽，所述插头的左端插设于插槽的内部，所述外护板和内护板的右侧皆设置有缓冲板，所述缓冲板的右侧皆铺设有缓冲垫。

本实用新型提高用户整体的使用体验，提高用户的舒适度，并且对冲击力进行减缓，有效的减小了膝盖受到的伤害，对膝盖进行保护。

权利要求书1页 说明书3页 附图3页CN 209965296 U 2020.01.21C N 209965296U权　利　要　求　书1/1页CN 209965296 U1.一种缓冲防护效果好的护膝，包括外护板(1)和插块(9)，其特征在于：所述外护板(1)右侧的下方设置有内护板(2)，所述外护板(1)前后两端的中部皆与第一连接杆(3)的左端焊接固定，所述内护板(2)前后两端的中部皆与第二连接杆(4)的左端焊接固定，所述内护板(2)前后两端的右方皆设置有铰接轴(5)，两组所述铰接轴(5)的一端皆与第一连接杆(3)的右端焊接固定，两组所述铰接轴(5)的另一端与皆第二连接杆(4)的右端焊接固定，两组所述铰接轴(5)右方的中间位置处设置有松紧带(6)，且松紧带(6)的前端与固定块(7)的右端固定连接，所述固定块(7)的左端与位于前方铰接轴(5)的右端焊接固定，所述松紧带(6)的末端与插头(8)固定连接，所述插块(9)的左端与位于后方铰接轴(5)的右端焊接固定，所述插块(9)的右端开设有插槽(10)，所述插头(8)的左端插设于插槽(10)的内部，所述外护板(1)和内护板(2)的右侧皆设置有缓冲板(11)，且缓冲板(11)的左侧皆穿过外护板(1)和内护板(2)的内壁延伸至外护板(1)和内护板(2)的内部，所述缓冲板(11)的右侧皆铺设有缓冲垫(12)。

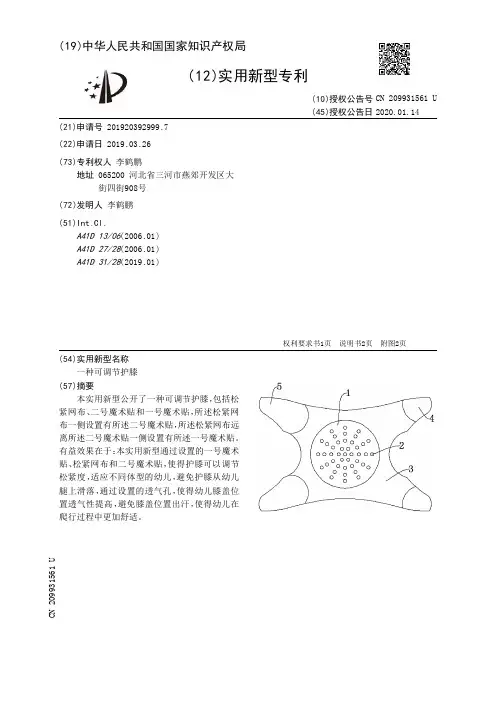

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920392999.7(22)申请日 2019.03.26(73)专利权人 李鹤鹏地址 065200 河北省三河市燕郊开发区大街四街908号(72)发明人 李鹤鹏　(51)Int.Cl.A41D 13/06(2006.01)A41D 27/28(2006.01)A41D 31/28(2019.01)(54)实用新型名称一种可调节护膝(57)摘要本实用新型公开了一种可调节护膝，包括松紧网布、二号魔术贴和一号魔术贴，所述松紧网布一侧设置有所述二号魔术贴，所述松紧网布远离所述二号魔术贴一侧设置有所述一号魔术贴。

有益效果在于：本实用新型通过设置的一号魔术贴、松紧网布和二号魔术贴，使得护膝可以调节松紧度，适应不同体型的幼儿，避免护膝从幼儿腿上滑落，通过设置的透气孔，使得幼儿膝盖位置透气性提高，避免膝盖位置出汗，使得幼儿在爬行过程中更加舒适。

权利要求书1页 说明书2页 附图2页CN 209931561 U 2020.01.14C N 209931561U权　利　要　求　书1/1页CN 209931561 U1.一种可调节护膝，其特征在于：包括松紧网布(3)、二号魔术贴(5)和一号魔术贴(4)，所述松紧网布(3)一侧设置有所述二号魔术贴(5)，所述松紧网布(3)远离所述二号魔术贴(5)一侧设置有所述一号魔术贴(4)，所述松紧网布(3)外侧设置有凸起盖(1)，所述凸起盖(1)上设置有透气孔(2)，所述松紧网布(3)远离所述凸起盖(1)一侧设置有海绵垫层(6)。

2.根据权利要求1所述的一种可调节护膝，其特征在于：所述二号魔术贴(5)与所述松紧网布(3)通过缝纫连接，所述二号魔术贴(5)有两个。

3.根据权利要求1所述的一种可调节护膝，其特征在于：所述一号魔术贴(4)与所述松紧网布(3)通过缝纫连接，所述一号魔术贴(4)有两个。
