电阻的测量方法及原理
- 格式:docx
- 大小:89.08 KB
- 文档页数:20
8测电阻的方法及原理
测量电阻的方法及原理:
1. 电压分压法:
原理:根据欧姆定律,电流通过电阻的大小与电阻两端的电压成正比。
通过测量电阻两端的电压,可以计算出电阻的大小。
方法:将待测电阻与一个已知电阻连接成电路,用电压表测量电阻两端的电压。
根据已知电阻和电压之间的关系,可以计算出待测电阻的阻值。
2. 恒流法:
原理:在一个恒定电流下,电压与电阻的大小成正比。
通过测量电阻两端的电压,可以计算出电阻的大小。
方法:将待测电阻与恒流源和电压表连接成电路,将恒定电流通过待测电阻,然后通过电压表测量电阻两端的电压。
根据恒定电流和电压之间的关系,可以计算出待测电阻的阻值。
3. 桥式测量法:
原理:利用电桥平衡原理,在测量电阻时,通过调节桥路中的已知电阻或变阻器,使电桥平衡,即电桥两侧电位相等,可以计算出待测电阻的大小。
方法:将待测电阻与一个已知电阻、一个可调电阻和一个电桥连接成电路。
通过调节可调电阻,使电桥平衡,记录下已知电阻和可调电阻的数值。
根据电桥平衡条件,可以计算出待测电阻的阻值。
4. 万用表测量法:
原理:万用表是一种集电压表、电流表和电阻表于一体的测量工具。
通过在不同的档位下测量待测电阻的电压或电流,以及参考值,可以计算出待测电阻的大小。
方法:将待测电阻与万用表连接成电路,选择合适的档位,测量电阻的电压或电流。
根据参考值和万用表的读数,可以计算出待测电阻的阻值。
以上是常用的几种测量电阻的方法及原理,根据测量的需求和实际情况选择合适的方法进行测量。
高中电学实验第一讲:电阻的测量方法及原理一、伏安法测电阻1、电路原理“伏安法”就是用电压表测出电阻两端的电压U,用电流表测出通过电阻的电流I,再根据欧姆定律求出电阻 R= U/I 的测量电阻的一种方法。
电路图如图一所示。
如果电表为理想电表,即 R V=∞,R A=0用图一(甲)和图一(乙)两种接法测出的电阻相等。
但实际测量中所用电表并非理想电表,电压表的内阻并非趋近于无穷大、电流表也有内阻,因此实验测量出的电阻值与真实值不同,存在误差。
如何分析其误差并选用合适的电路进行测量呢?若将图一(甲)所示电路称电流表外接法,(乙)所示电路为电流表内接法,则“伏安法”测电阻的误差分析和电路选择方法可总结为四个字:“大内小外”。
2、误差分析(1)、电流表外接法由于电表为非理想电表,考虑电表的内阻,等效电路如图二所示,电压表的测量值 U 为ab间电压,电流表的测量值为干路电流,是流过待测电阻的电流与流过电压表的电流之和,故:R测 = U/I = Rab = (Rv∥R)= (Rv×R)/(Rv+R) < R(电阻的真实值)可以看出,此时 R测的系统误差主要来源于 Rv 的分流作用,其相对误差为δ外= ΔR/R = (R-R测)/R = R/(Rv+R)( 2)、电流表内接法其等效电路如图三所示,电流表的测量值为流过待测电阻和电流表的电流,电压表的测量值为待测电阻两端的电压与电流表两端的电压之和,故:R测 = U/I = RA+R > R此时R测的系统误差主要来源于RA的分压作用,其相对误差为: δ内= ΔR/R = (R测-R)/R = RA/R综上所述,当采用电流表内接法时,测量值大于真实值,即"大内";当采用电流表外接法时,测量值小于真实值,即“小外”。
3、电路的选择(一)比值比较法1、“大内”:当 R >> RA 时,,选择电流表内接法测量,误差更小。
电阻法检测原理电阻法是一种常用的物理测量方法,可以用来测量电阻或导体中的电流、电压、电功率等参数。
它基于欧姆定律,即电流与电压成正比,与电阻成反比的原理。
本文将详细介绍电阻法的检测原理及其应用。
一、原理介绍电阻法是通过利用物体的电阻特性来进行测量的方法。
根据欧姆定律,电流I经过电阻R时,电压V与电阻R之间存在以下关系:V = IR。
因此,通过测量电流和电压的数值,可以计算出电阻的值。
二、电阻测量方法1. 两线法两线法是最简单常用的电阻测量方法。
它通过将被测电阻与一个标准电阻串联,然后测量总电阻和标准电阻的电压,从而计算出被测电阻的值。
2. 电桥法电桥法是一种更为精确的电阻测量方法。
它利用电阻与电流、电压之间的关系,通过调节电桥的平衡状态来测量未知电阻的值。
常见的电桥有维登斯特恩电桥和韦斯通电桥等。
3. 四线法四线法是一种用来测量低电阻的方法。
由于导线的电阻会对测量结果产生影响,四线法通过独立供电和测量电路,可以排除导线电阻的影响,提高测量的准确性。
三、电阻测量的应用1. 电阻测量在电子行业中应用广泛。
通过测量电路中的电阻,可以确定元器件的工作状态及其参数,如电流、电压等。
2. 电阻测量在材料科学中的应用也很重要。
通过测量材料的电阻,可以了解材料的导电性、特性及其内部结构等信息。
3. 电阻测量在工业生产中有着重要的作用。
通过测量设备的电阻,可以判断设备的正常工作状态,及时发现故障并采取修复措施。
四、电阻测量的注意事项1. 在进行电阻测量时,应确保电路中没有其他电流或电压的影响,以保证测量结果的准确性。
2. 在使用电桥法进行测量时,需要注意调节电桥使其达到平衡状态,以获得较为精确的测量结果。
3. 在进行低电阻测量时,应使用专用的四线法仪器,避免导线电阻对测量结果的影响。
五、总结电阻法作为一种重要的测量方法,以其简单可靠、广泛应用的特点,被广泛应用于各个领域。
通过对电流、电压和电阻之间的关系进行测量,可以获得丰富的物理信息。
电阻测量报告引言:电阻是电学中非常重要的一个物理量,它决定了电路中的电流和电压的关系。
在实际应用中,电阻的测量是一项基础而且关键的任务。
本报告将探讨电阻测量的原理、方法以及常见的测量误差,并提供一些改进措施,以便能够更准确地进行电阻测量。
一、电阻测量原理电阻是导体对电流流动的阻碍,是单位电压下通过导体的电流大小。
电阻的单位是欧姆(Ω),常用示波器、电阻箱等仪器来测量。
在电路中,常使用欧姆定律来计算电阻的大小:R=U/I,其中R表示电阻值,U表示电压,I表示电流。
二、电阻测量方法1. 串联法测量:将待测电阻与一个已知电阻串联起来,接入电路中。
通过测量整个电路中的电流和电压,结合欧姆定律计算出电阻值。
2. 并联法测量:将待测电阻与一个已知电阻并联起来,接入电路中。
通过测量整个电路中的电流和电压,运用并联电阻的计算公式,计算出待测电阻的阻值。
三、电阻测量误差1. 仪器误差:任何测量仪表在制造过程中都会存在一定的误差。
检验仪器的准确性和精确度对于电阻测量至关重要。
2. 温度影响:电阻值与温度密切相关。
电阻在不同温度下有不同的阻值,因此在测量中需要注意温度的影响。
3. 导线阻值:电阻测量过程中使用的导线也会有一定的电阻值。
这种电阻值可能会对测量结果产生一定的影响。
四、改进措施1. 温度补偿:了解电阻值与温度之间的关系,可以通过查阅相关资料,了解电阻的温度系数,从而进行相应的校正。
2. 优质导线:使用低电阻率的优质导线,以减少导线阻值对测量结果的影响。
3. 定期校准:定期校准测量仪器,确保其准确性和精确度。
结论:电阻测量在电路设计和实验室研究中起着至关重要的作用。
通过正确选择测量方法、注意测量误差及其产生的原因,并采取相应的改进措施,能够提高电阻测量的准确性和精确度,有效地进行各种电阻测量工作。
总结:本报告探讨了电阻测量的原理、方法和常见误差,提供了改进措施以提高测量的准确性。
通过识别并解决电阻测量过程中的问题,能够确保电路设计和实验室研究的可靠性和精确性。

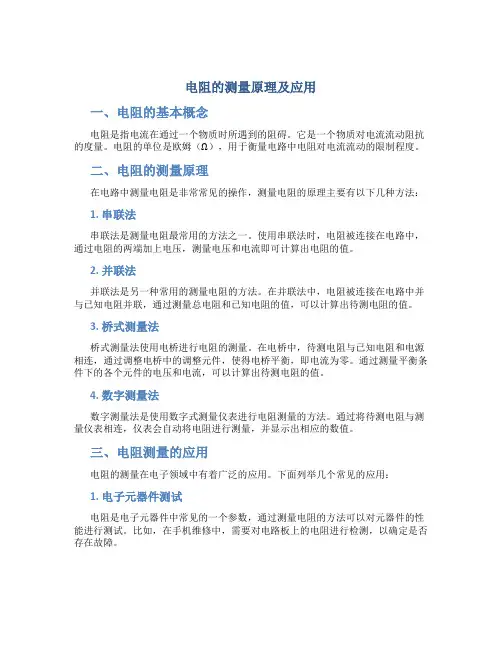

电阻的测量原理及应用一、电阻的基本概念电阻是指电流在通过一个物质时所遇到的阻碍。
它是一个物质对电流流动阻抗的度量。
电阻的单位是欧姆(Ω),用于衡量电路中电阻对电流流动的限制程度。
二、电阻的测量原理在电路中测量电阻是非常常见的操作,测量电阻的原理主要有以下几种方法:1. 串联法串联法是测量电阻最常用的方法之一。
使用串联法时,电阻被连接在电路中,通过电阻的两端加上电压,测量电压和电流即可计算出电阻的值。
2. 并联法并联法是另一种常用的测量电阻的方法。
在并联法中,电阻被连接在电路中并与已知电阻并联,通过测量总电阻和已知电阻的值,可以计算出待测电阻的值。
3. 桥式测量法桥式测量法使用电桥进行电阻的测量。
在电桥中,待测电阻与已知电阻和电源相连,通过调整电桥中的调整元件,使得电桥平衡,即电流为零。
通过测量平衡条件下的各个元件的电压和电流,可以计算出待测电阻的值。
4. 数字测量法数字测量法是使用数字式测量仪表进行电阻测量的方法。
通过将待测电阻与测量仪表相连,仪表会自动将电阻进行测量,并显示出相应的数值。
三、电阻测量的应用电阻的测量在电子领域中有着广泛的应用。
下面列举几个常见的应用:1. 电子元器件测试电阻是电子元器件中常见的一个参数,通过测量电阻的方法可以对元器件的性能进行测试。
比如,在手机维修中,需要对电路板上的电阻进行检测,以确定是否存在故障。
2. 电路设计在电路设计过程中,需要对电路中的电阻进行测量,以确定电阻的值是否符合设计要求。
通过测量电阻,可以调整电路中的参数,以满足设计要求。
3. 电阻检测与排序在电子生产过程中,对电子元器件中的电阻进行检测和排序是非常重要的。
通过测量电阻的方法,可以对电子元器件中的电阻进行质量检测和分类,以保证产品的质量。
4. 电阻匹配在某些特定的电路中,需要将电阻进行匹配,以保证电路的工作性能。
通过测量电阻的方法,可以筛选出具有相近电阻值的电阻,并在电路中进行匹配。
5. 温度测量在一些温度传感器中,采用了电阻的特性来进行温度测量。
初中测电阻的六种方法测电阻是电学实验中常见的实验内容之一。
电阻是电路中对电流产生阻碍的元件,通常用欧姆(Ω)作为单位表示。
以下是测电阻的六种方法:1.伏安法:伏安法是最常用的测电阻的方法之一。
原理是通过测量通过电阻的电流和电阻两端的电压来确定电阻值。
在直流电路中,通过欧姆定律可以得到电阻的数值,即R = V/I,其中R为电阻,V为电压,I为电流。
通过改变电阻和测量电流和电压的变化,便可以确定电阻的具体值。
2.桥式法:桥式法是一种常见的测量精度较高的测电阻方法。
这种方法根据电桥平衡条件进行测量,原理是通过调节一个或多个可变电阻,使电桥平衡,即无电流通过电桥。
可通过改变电桥的各个元件的值,来测量电阻的值。
3.走线法:走线法是一种简单易行的测电阻方法。
原理是通过将待测电阻连接到一个由导线组成的测量线路中,通过测量电流和电压的关系,来确定电阻的值。
电流可以通过电源连接到线路上,通过电压表或示波器测量电流和电压的变化,从而测量电阻。
4.万用表法:万用表法是一种常见的测电阻方法。
原理是将万用表的正负电极分别连接到电阻的两端,读取表盘上的数值,即可得到电阻的数值。
万用表具有较高的测量精度和多功能,可以测量不同范围的电阻值。
5.滑线法:滑线法是一种用于测量滑动变阻器(如电位器)电阻值的方法。
原理是将滑动变阻器连接到一个电路中,通过滑动板调节电阻值,并通过外部电阻、电压表或者示波器测量电流和电压的变化,从而得到滑动变阻器的电阻值。
6.串联法和并联法:串联法和并联法是测量电阻的两种常见方法。
串联法是将待测电阻与一个已知电阻串联,通过测量总电阻和已知电阻的数值,从而计算得到待测电阻的值。
并联法是将待测电阻与已知电阻并联,通过测量总电阻和已知电阻的数值,再计算得到待测电阻的值。
这两种方法常常用于粗略估算电阻值或检验电阻值的范围。
这些方法各有优劣,适用于不同的测量场合。
通过合理选择适当的测量方法,我们可以准确测量电阻值,并在实际应用中得到有效应用。

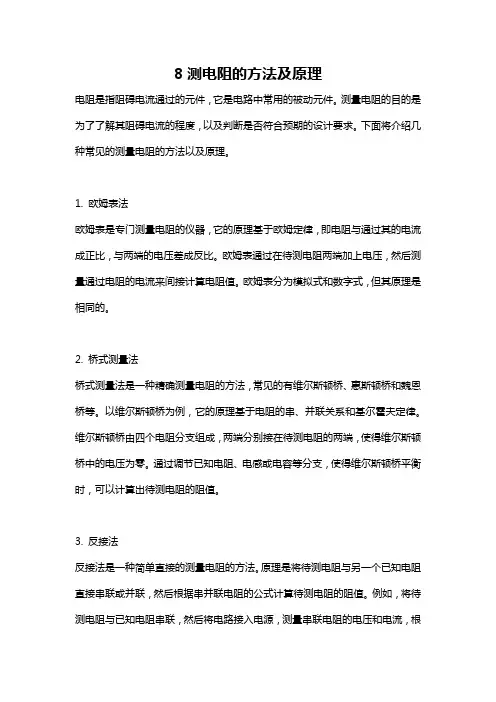

8测电阻的方法及原理电阻是指阻碍电流通过的元件,它是电路中常用的被动元件。
测量电阻的目的是为了了解其阻碍电流的程度,以及判断是否符合预期的设计要求。
下面将介绍几种常见的测量电阻的方法以及原理。
1. 欧姆表法欧姆表是专门测量电阻的仪器,它的原理基于欧姆定律,即电阻与通过其的电流成正比,与两端的电压差成反比。
欧姆表通过在待测电阻两端加上电压,然后测量通过电阻的电流来间接计算电阻值。
欧姆表分为模拟式和数字式,但其原理是相同的。
2. 桥式测量法桥式测量法是一种精确测量电阻的方法,常见的有维尔斯顿桥、惠斯顿桥和魏恩桥等。
以维尔斯顿桥为例,它的原理基于电阻的串、并联关系和基尔霍夫定律。
维尔斯顿桥由四个电阻分支组成,两端分别接在待测电阻的两端,使得维尔斯顿桥中的电压为零。
通过调节已知电阻、电感或电容等分支,使得维尔斯顿桥平衡时,可以计算出待测电阻的阻值。
3. 反接法反接法是一种简单直接的测量电阻的方法。
原理是将待测电阻与另一个已知电阻直接串联或并联,然后根据串并联电阻的公式计算待测电阻的阻值。
例如,将待测电阻与已知电阻串联,然后将电路接入电源,测量串联电阻的电压和电流,根据欧姆定律计算待测电阻的阻值。
这种方法适用于较低的测量精度要求。
4. 调零法调零法是一种基于已知电阻与待测电阻相等时,电流表示零的方法。
原理是通过调节电位器或调整仪表的零点,使得待测电阻与已知电阻相等时,电流表示为零。
这种方法相对简单易行,适用于较低阻值的测量。
5. 脉冲计数法脉冲计数法是一种比较精确的测量小阻值的方法。
原理是通过通过被测电阻的方波脉冲,根据脉冲宽度及频率计数,来计算电阻值。
通常需要使用示波器或计数器等仪器进行测量。
6. 四端子法四端子法是一种用于测量低阻值的方法。
原理是通过一个恒流源提供稳定电流,通过一个测量电压的仪表测量电压降,然后根据欧姆定律计算电阻值。
该方法能够消除线路电阻对测量结果的影响,具有较高的精度。
总之,测量电阻的方法有很多种,选择合适的方法需要根据测量要求、设备条件以及需要测量的电阻阻值范围来确定。
8种测电阻的方法及原理
1. 串联法测电阻原理:将未知电阻与已知电阻依次串联,通过测量串联电阻的电压和电流,利用欧姆定律推算出未知电阻的值。
2. 并联法测电阻原理:将未知电阻与已知电阻依次并联,通过测量并联电阻的电压和电流,利用欧姆定律推算出未知电阻的值。
3. 桥式测电阻原理:使用电阻桥电路进行测量,通过调节桥路平衡,使得平衡时电流或电压为零,从而推算出未知电阻的值。
4. 电容法测电阻原理:利用电容器充电和放电的特性,结合电阻和电容关系式,测量电容器充电或放电的时间,推算出未知电阻的值。
5. 瞬态法测电阻原理:通过在电阻上施加脉冲电压或电流,测量电阻上的响应信号,利用信号的幅度与电阻值之间的关系,推算出未知电阻的值。
6. 温度系数法测电阻原理:利用电阻器的温度系数特性,测量电阻器在不同温度下的阻值变化,推算出未知电阻的值。
7. 信号发生器法测电阻原理:使用信号发生器产生一定频率和振幅的信号,通过测量电阻器对信号的阻抗作出判断,推算出未知电阻的值。
8. 数字电桥法测电阻原理:利用数字电桥仪器进行测量,通过调节电桥平衡,测量电桥上的电阻差值,推算出未知电阻的值。
8种测电阻的方法及原理
测电阻的方法有很多种,以下列举8种常见的方法及其原理:
1. 电表测量法:使用电表测量电阻值,通过测量电流和电压的关系来计算电阻值。
电表将电流经过待测电阻后,测量电压的大小,再根据欧姆定律计算电阻值。
2. 桥式测量法:使用维尔斯通电桥或韦恩电桥等测量仪器进行测量。
通过调节桥路中的电流、电压或电阻,使桥路平衡,根据其平衡条件计算出待测电阻的值。
3. 相位差测量法:使用交流信号测量待测电阻的相位差。
相位差测量仪器将输入的交流信号分成两路,经过待测电阻和标准电阻后,再通过相位差计算待测电阻的阻值。
4. 双电压源法:在待测电阻两端接入两个不同电压源,通过测量两个电压源之间的电压差和流过待测电阻的电流,计算出电阻值。
5. 恒流法:通过串联一个恒定电流源和待测电阻,测量电压降,再根据欧姆定律计算电阻值。
该方法适用于较小的电阻值测量。
6. 差动测量法:通过测量两个电阻之间的电压差和电流,计算出待测电阻值。
该方法避免了测量电源电压的误差。
7. 瞬态法:待测电阻两端加一个瞬态电压源,测量电阻两端的电压响应时间,再根据响应时间计算电阻值。
8. 气体放电法:通过加大电压,使待测电阻发生放电,测量电流和电压的关系,计算电阻值。
这种方法通常适用于较高阻值的电阻。
电阻测量的六种方法电阻的测量是恒定电路问题中的重点,也是学生学习中的难点。
这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活运用电阻测量的六种方法,从而提高学生的综合分析问题、解决问题的能力。
一.欧姆表测电阻1、欧姆表的结构、原理它的结构如图1,由三个部件组成:G是内阻为Rg、满偏电流为Ig的电流计。
R是可变电阻,也称调零电阻,电池的电动势为E,内阻为r。
图1 欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。
当红、黑表笔接上待测电阻Rx时,由闭合电路欧姆定律可知:I = E/(R+Rg+Rx+r)= E/(R内+R X)由电流的表达式可知:通过电流计的电流虽然不与待测电阻成正比,但存在一一对应的关系,即测出相应的电流,就可算出相应的电阻,这就是欧姆表测电阻的基本原理。
2.使用注意事项:(1)欧姆表的指针偏转角度越大,待测电阻阻值越小,所以它的刻度与电流表、电压表刻度正好相反,即左大右小;电流表、电压表刻度是均匀的,而欧姆表的刻度是不均匀的,左密右稀,这是因为电流和电阻之间并不是正比也不是反比的关系。
(2)多用表上的红黑接线柱,表示+、-两极。
黑表笔接电池的正极,红表笔接电池的负极,电流总是从红笔流入,黑笔流出。
(3)测量电阻时,每一次换档都应该进行调零(4)测量时,应使指针尽可能在满刻度的中央附近。
(一般在中值刻度的1/3区域)(5)测量时,被测电阻应和电源、其它的元件断开。
(6)测量时,不能用双手同时接触表笔,因为人体是一个电阻,使用完毕,将选择开关拨离欧姆档,一般旋至交流电压的最高档或OFF 档。
二.伏安法测电阻1.原理:根据部分电路欧姆定律。
2.控制电路的选择控制电路有两种:一种是限流电路(如图2);另一种是分压电路。
(如图3) (1)限流电路是将电源和可变电阻串联,通过改变电阻的阻值,以达到改变电路的电流,但电流的改变是有一定范围的。
其优点是节省能量;一般在两种控制电路都可以选择的时候,优先考虑限流电路。
一、电阻的测量方法及原理一、伏安法测电阻1、电路原理“伏安法”就是用电压表测出电阻两端的电压U,用电流表测出通过电阻的电流I,再根据欧姆定律求出电阻 R= U/I 的测量电阻的一种方法。
电路图如图一所示。
如果电表为理想电表,即 RV =∞,RA=0用图一(甲)和图一(乙)两种接法测出的电阻相等。
但实际测量中所用电表并非理想电表,电压表的内阻并非趋近于无穷大、电流表也有内阻,因此实验测量出的电阻值与真实值不同,存在误差。
如何分析其误差并选用合适的电路进行测量呢?若将图一(甲)所示电路称电流表外接法,(乙)所示电路为电流表内接法,则“伏安法”测电阻的误差分析和电路选择方法可总结为四个字:“大内小外”。
2、误差分析(1)、电流表外接法由于电表为非理想电表,考虑电表的内阻,等效电路如图二所示,电压表的测量值 U 为ab间电压,电流表的测量值为干路电流,是流过待测电阻的电流与流过电压表的电流之和,故:R测= U/I = Rab = (Rv∥R)=(Rv×R)/(Rv+R) < R(电阻的真实值)可以看出,此时 R测的系统误差主要来源于 Rv 的分流作用,其相对误差为δ外 = ΔR/R = (R-R测)/R = R/(Rv+R)( 2)、电流表内接法其等效电路如图三所示,电流表的测量值为流过待测电阻和电流表的电流,电压表的测量值为待测电阻两端的电压与电流表两端的电压之和,故:R测 = U/I = RA+R > R此时R测的系统误差主要来源于RA的分压作用,其相对误差为:δ内 = ΔR/R = (R测-R)/R = RA/R综上所述,当采用电流表内接法时,测量值大于真实值,即"大内";当采用电流表外接法时,测量值小于真实值,即“小外”。
3、电路的选择(一)比值比较法1、“大内”:当 R >> RA 时,,选择电流表内接法测量,误差更小。
“小外”:当 R << Rv 时,,选择电流表外接法测量,误差更小。
初中物理多种方法测电阻方法
物理中的电阻是指材料抵抗电流流动的能力。
测量电阻有多种方法,
以下是几种常见的方法:
1.恒流法测量电阻
恒流法测量电阻是通过将恒定电流通过待测电阻,然后测量电压差来
计算电阻大小。
它的原理是根据欧姆定律:U=IR,其中U为电压,I为电流,R为电阻。
通过保持电流恒定,测量电压差可以得到电阻大小。
2.恒压法测量电阻
恒压法测量电阻是通过将恒定电压施加在待测电阻上,然后测量通过
电阻的电流来计算电阻大小。
同样地,它也是基于欧姆定律的原理,只是
测量的量是电流而不是电压。
3.电桥法测量电阻
电桥法是一种常见的测量电阻的方法,它利用电桥的平衡原理来测量
电阻。
当电桥平衡时,表示待测电阻与已知电阻相等。
常见的电桥有魏斯
顿电桥和惠斯通电桥。
4.电阻箱法测量电阻
电阻箱法是一种较为精确的测量电阻的方法。
通过调节电阻箱的阻值,使之接近待测电阻,然后测量电路中的电流和电压,从而计算出电阻大小。
5.示波器法测量电阻
示波器法是一种利用示波器测量电阻的方法。
将待测电阻与已知电阻串联,然后将电源并联在二者两端,通过观察示波器的波形和测量电流、电压来计算电阻大小。
除了以上几种方法外,还有其他一些测量电阻的方法,例如利用电流的热效应来测量电阻大小,或者利用电子器件的特性来测量电阻。
每种方法都有其适用的场景和精确度要求,选择合适的方法进行测量很重要。
总之,测量电阻的方法有很多种,不同的方法适用于不同的情况,可以根据实际需求选择适合的方法进行测量。
电阻测量的六种方法电阻的测量是恒定电路问题中的重点,也是学生学习中的难点。
这就要求学生能够熟练掌握恒定电路的基本知识,并能够灵活运用电阻测量的六种方法,从而提高学生的综合分析问题、解决问题的能力。
一.欧姆表测电阻1、欧姆表的结构、原理它的结构如图1,由三个部件组成:G是内阻为Rg、满偏电流为Ig的电流计。
R是可变电阻,也称调零电阻,电池的电动势为E,内阻为r。
欧姆档测电阻的原理是根据闭合电路欧姆定律制成的。
当红、黑表笔接上待测电阻RX时,由闭合电路欧姆定律可知:I = E/ ( R+Rg+Rx+) = E/ ( R内+R<)由电流的表达式可知:通过电流计的电流虽然不与待测电阻成正比,但存在一一对应的关系,即测出相应的电流,就可算出相应的电阻,这就是欧姆表测电阻的基本原理。
2.使用注意事项:(1)欧姆表的指针偏转角度越大,待测电阻阻值越小,所以它的刻度与电流表、电压表刻度正好相反,即左大右小;电流表、电压表刻度是均匀的,而欧姆表的刻度是不均匀的,左密右稀,这是因为电流和电阻之间并不是正比也不是反比的关系。
(2)多用表上的红黑接线柱,表示+、一两极。
黑表笔接电池的正极,红表笔接电池的负极,电流总是从红笔流入,黑笔流出。
(3)测量电阻时,每一次换档都应该进行调零(4)测量时,应使指针尽可能在满刻度的中央附近。
(一般在中值刻度的1/3区域)电涼表内接 (5) 测量时,被测电阻应和电源、其它的元件断开。
(6) 测量时,不能用双手同时接触表笔,因为人体是一个电阻,使用完毕,将选择开关拨离欧姆档,一般旋至交流电压的最高档或OFF 档。
二•伏安法测电阻1. 原理:根据部分电路欧姆定律。
2. 控制电路的选择控制电路有两种: 一种是限流电路另一种是分压电路。
(如图3)(1) 限流电路是将电源和可变电阻串联,通过改变电阻的阻值,以达到改变电路的电流,但电流的改变是有一定范围的。
其优点是节省能量; 一般 在两种控制电路都可以选择的时候,优先考虑限流电路。
测量电阻的实验方法及注意事项电阻是电路中常见的基本元件,测量电阻对于电路分析和设计具有重要意义。
本文将介绍测量电阻的实验方法及注意事项,帮助读者正确进行电阻的测量。
一、实验方法1. 串联法测量电阻串联法是最常用的测量电阻的方法之一。
其基本原理是将待测电阻与已知电阻串联在电路中,通过测量总电阻和已知电阻,计算出待测电阻的数值。
实验步骤如下:- 将待测电阻与已知电阻串联连接- 将串联电路接入直流电源- 使用万用表测量串联电路的总电阻- 断开待测电阻,只保留已知电阻,测量已知电阻的电阻值- 根据串联电路的总电阻和已知电阻的数值计算待测电阻的数值2. 并联法测量电阻并联法是另一种常用的测量电阻的方法。
其基本原理是将待测电阻与已知电阻并联连接,通过测量总电阻和已知电阻,计算出待测电阻的数值。
实验步骤如下:- 将待测电阻与已知电阻并联连接- 将并联电路接入直流电源- 使用万用表测量并联电路的总电阻- 断开待测电阻,只保留已知电阻,测量已知电阻的电阻值- 根据并联电路的总电阻、已知电阻的数值及待测电阻的并联关系计算待测电阻的数值二、注意事项1. 选择合适的测量范围在进行电阻测量时,应选择合适的测量范围,以避免超出万用表的测量范围导致测量不准确或损坏仪器。
应根据待测电阻的预估值选择合适的电阻档位,避免过小或过大的测量范围。
2. 确保电路断电在连接或断开电阻时,务必确保电路断电,以免产生误操作或触电的危险。
在测量电阻之前,应先将电源关闭并等待电路放电,确保安全操作。
3. 注意接触点的干净与牢固电阻测量的准确度受到电路接触点的影响,应确保电路接触点的干净与牢固。
使用金属夹子或插头时,应检查接触点是否干净,并确保插头与插孔牢固连接,避免接触不良导致测量误差。
4. 防止干扰源的影响在进行电阻测量时,应尽量避免外界干扰源对测量结果的影响。
例如,尽量选择安静的测量环境,避免电磁干扰和震动对测量结果的干扰。
5. 测量稳定后再记录结果在进行电阻测量时,应等待测量稳定后再记录结果。
