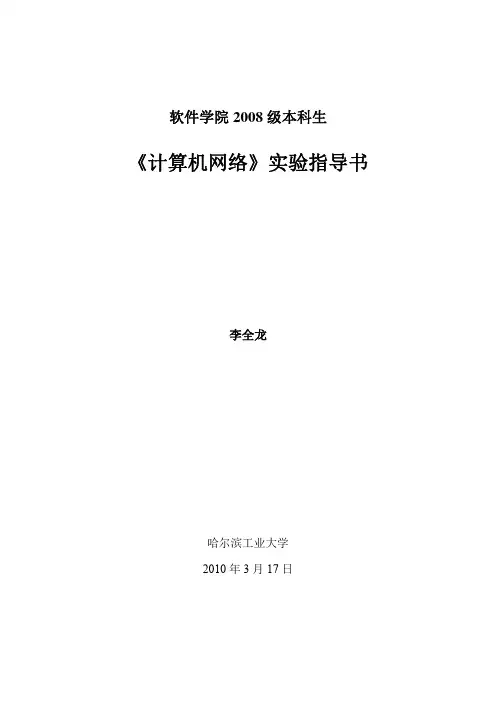

软件学院2008级本科生《计算机网络》实验指导书李全龙哈尔滨工业大学2010年3月17日前言《计算机网络》课程是计算机科学与技术专业的重要专业课程之一。
随着计算机网络技术的迅速发展和在当今信息社会中的广泛应用，给《计算机网络》课程的教学提出了新的更高的要求。
由于计算机网络是一门实践性较强的技术，课堂教学应该与实践环节紧密结合。
将本课程建设成世界一流的课程是近期的努力方向。
希望同学们在使用本实验指导书及进行实验的过程中，能够帮助我们不断地发现问题，并提出建议，使《计算机网络》成为具有世界一流水平的课程。
本学期授课教师为李全龙老师，参与网络课程助教环节的教师为许鹏飞，参与实验课程的实验教师张丽杰老师、薛利兴、许鹏飞、闫庆军、胡刚、王波、李勇、张东伟、李成龙。
实验要求计算机网络是现代信息社会最重要的基础设施之一。
在过去十几年里得到了迅速的发展和应用。
《计算机网络》课程实验的目的是为了使学生在课程学习的同时，通过在一个计算机网络环境中的实际操作，对现代计算机网络的基本功能有一个初步的了解；通过实现一个数据链路层协议，掌握计算机网络通信协议的基本实现技术；通过一个简单文件传送协议的设计和实现，了解计算机网络高层协议设计实现的环境和方法；还提供了一些可以选作的实验以供有余力有兴趣的同学进一步提高。
总之，通过上述实验环节，使学生加深了解和更好地掌握《计算机网络》课程教学大纲要求的内容。
在《计算机网络》的课程实验过程中，要求学生做到：（1）在各次实验之前提前预习实验指导书有关部分，认真做好实验准备，就实验可能出现情况提前做出思考和分析。
（2）仔细观察上机和上网操作时出现的各种现象，记录主要情况，做出必要说明和分析。
（3）认真书写实验报告。
实验报告包括实验目的和要求，实验情况及其分析。
对需要编程的实验，写出程序设计说明，给出源程序框图和清单。
（4）遵守机房纪律，服从辅导教师指挥，爱护实验设备。
（5）实验课程不迟到。

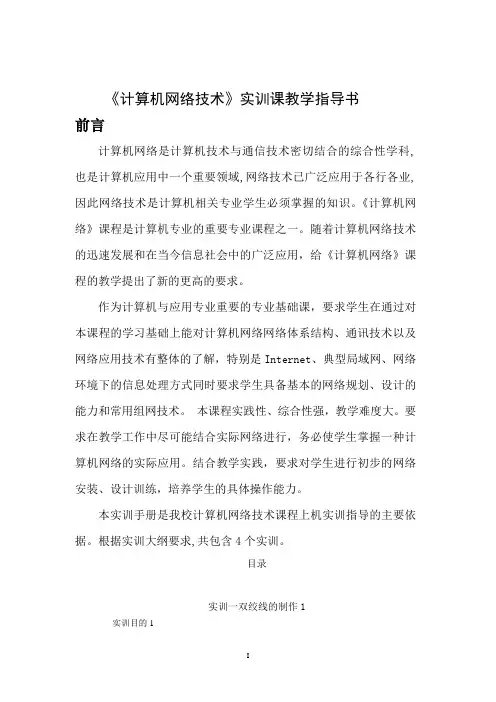

《计算机网络技术》实训课教学指导书前言计算机网络是计算机技术与通信技术密切结合的综合性学科,也是计算机应用中一个重要领域,网络技术已广泛应用于各行各业,因此网络技术是计算机相关专业学生必须掌握的知识。
《计算机网络》课程是计算机专业的重要专业课程之一。
随着计算机网络技术的迅速发展和在当今信息社会中的广泛应用，给《计算机网络》课程的教学提出了新的更高的要求。
作为计算机与应用专业重要的专业基础课，要求学生在通过对本课程的学习基础上能对计算机网络网络体系结构、通讯技术以及网络应用技术有整体的了解，特别是Internet、典型局域网、网络环境下的信息处理方式同时要求学生具备基本的网络规划、设计的能力和常用组网技术。
本课程实践性、综合性强，教学难度大。
要求在教学工作中尽可能结合实际网络进行，务必使学生掌握一种计算机网络的实际应用。
结合教学实践，要求对学生进行初步的网络安装、设计训练，培养学生的具体操作能力。
本实训手册是我校计算机网络技术课程上机实训指导的主要依据。
根据实训大纲要求,共包含4个实训。
目录实训一双绞线的制作1实训目的1实训内容1实训环境1实训步骤1实训注意事项2实训二 WEB服务器配置3实训目的3实训内容3实训环境3实训步骤3实训注意事项4实训三 DNS服务器配置5实训目的5实训内容5实训环境5实训步骤5实训注意事项6实训四组建对等网7实训目的7实训内容7实训环境7实训步骤7实训注意事项9实训一双绞线的制作实训目的1．理解直连线和交叉线的应用范围2．掌握直连线和交叉线的制作方法实训内容制作直连和交叉双绞线实训环境RJ45卡线钳一把、水晶头、双绞线、测试仪实训步骤1剪下一段长度的电缆2用压线钳在电缆的一端剥去约2cm护套.3分离4对电缆,按照所做双绞线的线序标准(T568A或T568B)排列整齐，并将线弄平直.4维持电缆的线序和平整性，用压线钳上的剪刀将线头剪齐,保证不绞合电缆的长度最大为1。
2cm。
《计算机网络》 实验指导书 课 程：计算机网络 编 著：孙兴春 讲 师 审 批： 文立斌 高级工程师计算机与信息科学系计算机科学与技术教研室 2009 年 9 月 8 日 东莞理工学院城市学院CITY COLLEGE OF DGUT《计算机网络》是计算机科学与技术和软件工程专业的一门重要的专业基础课程。
它是集计算机技术、通信技术、计算机软件、硬件和操作系统为一体的综合应用课程。
通过本课程的学习、实验，使学生能够掌握计算机网络的基本知识和基本技能，并提高其实验动手能力，增强其实际应用能力，更好地为以后的工作、学习服务。
通过实验，进一步加深理解计算机网络原理、提高学生的实践能力以及对网络相关研究方向的认识。
在学习完该课程的相关内容后，学生能够更深入地使用网络命令进行网络测试和维护、合理地规划和实现局域网、配置相应的服务、对交换机和路由器进行基本的配置和管理。
在此基础上利用实验室现有的设备构建一个局域网，完成所有的配置和测试，提高网络工程能力，同时加深对理论的理解以及应用。
本实验指导书是作为《计算机网络》课程学习的补充，对于《计算机网络》的实验环境和实验所需的预备知识进行了详细的介绍，同时对每个实验都根据实验目的精心设计了实验内容，给出了实验步骤。
共20学时的实验学时。
拟定安排以下9个实验，其中实验四占4个课时，其他各两个课时。
实验一：双绞线的制作实验二：CRC的VC++/C++实现实验三：IP协议分析实验四：子网划分与多网段互连互通实验五：动态路由协议配置实验六：TCP/UDP协议分析实验七：DNS服务器的搭建实验八：FTP、WWW服务器的搭建实验九：电子邮件的加密处理总则 (1)实验一双绞线的制作 (2)实验二CRC的VC++/C++实现 (7)实验三IP协议分析 (8)实验四子网划分与多网段互连互通 (12)实验五动态路由协议配置 (16)实验六TCP/UDP协议分析 (21)实验七DNS服务器的搭建 (22)实验八FTP、WWW服务器的搭建 (24)实验九电子邮件的加密处理 (27)本实验指导书的编写依据是《计算机网络》课程实验教学大纲。
单元一局域网组建任务一局域网认识一、实验目的1、初步掌握计算机网络的定义，计算机网络的功能及计算机网络的分类；2、掌握按地理围分类的四大计算机网络，即局域网、广域网、城域网和互联网。
重点了解局域网的结构及网络系统的设置；3、掌握计算机网络的五种拓扑结构，即总线型、星型、环形、树型和网状型。
重点掌握总线型、星型。
二、实验容1、到学院网络中心、教学机房或者其他相关单位了解计算机网络结构，并画出拓扑结构图，分析属于什么网络结构；2、观察每台计算机是如进行网络通信的，了解计算机网络中的网络设备；3、了解每台计算机上使用的网络标识、网络协议和网卡的配置。
三、实验原理1、计算机网络的定义。
计算机网络，是指将地理位置不同的具有独立功能的多台计算机及其外部设备，通过通信线路连接起来，在网络操作系统，网络管理软件及网络通信协议的管理和协调下，实现资源共享和信息传递的计算机系统。
2、计算机网络的分类。
计算机网络类型的划分标准各种各样，根据网络的覆盖围划分为局域网、城域网、广域网、国际互联网；按网络的拓扑结构划分为总线型网络、星型网络、环型网络、树状网络、混合型网络；按传输介质划分为有线网、无线网；按网络的使用性质划分为公用网、专用网，当然还有一些其他的分类标准。
四、实验步骤组织学生三至五人为一小组，分别到学院网络中心、教学机房或者其他相关单位，完成本次实验的容，并写出实验报告。
LAB1：观察计算机网络的组成本实验是以计算机教学机房为例，观察计算机网络的组成，并画出网络拓扑结构图（学生可以根据现有的条件，到相关的计算机网络实验实训基地观察）。
1、记录联网计算机的数量、配置、使用的操作系统、网络拓扑结构等数据；2、了解教学机房设备是如互联的（根据现有条件，了解相应网络设备）；3、认识并记录网络中使用的其他硬件设备的名称、用途及连接的法；4、画出网络拓扑结构图；5、根据网络拓扑结构图分析网络使用的结构。
LAB2：观察计算机网络的参数设置经机房管理人员可后，打开计算机进入系统，查看计算机的网络参数，并记录主要的网络配置参数。
《计算机网络》实验指导书信息科学与工程学院目录实验1：校验码设计 (2)实验2：零比特插入 (4)实验3：Winsock编程 (6)实验4：CRC循环冗余校验 (9)实验5：计算机网络连接设备制作 (11)实验6：IP协议实验 (13)实验7：TCP/UDP协议 (15)实验8：ARQ协议的实现 (17)实验9：以太网的组建 (27)实验10：虚拟局域网实践 (29)实验11：FTP服务配置 (33)实验12：DNS服务配置 (36)实验13：DHCP服务配置 (41)实验14：常用网络命令 (46)实验15：根据最小路由算法编程并测试 (50)实验16：利用TCP/IP套接字接口编程实现串口通讯 (52)实验1：校验码设计实验目的：了解差错检测原理，掌握CRC循环冗余校验原理及方法实验要求：编程写程序，实现CRC循环冗余校验实验原理：现实的通信链路不会是理想的，因此比特在传输过程中可能产生差错，传输错误的比特占所传输比特的总数的比率称误码率。
为了保证数据传输的可靠性，在计算机网络传输数据时，采用各种差错检测措施，在数据链路层广泛使用循环冗余（CRC）技术。
CRC检错技术：在发送端，设待传送数据M=101001（共k比特，这里k=6）。
在从后添加供差错检验用的n比较冗余码（共发送k+n比特）。
n比特冗余码由以下方法得出：先用二进制模2运算进行2n乘以M的运算，这相当于在从M后添n个0，得到（k+n）bit的数据除以收发双方事先商定的长度为(n+1)bit的除数P,得出商是Q而余数是R(n bit).例如：设n=3，除数P=1101，经模2除法运算，得结果：商Q=110101，余数R＝001(n bit).将余数R添加到数据M后面发送出去，则发送数据为：101001001共(k+n)bit.算法：1101110101 101001000 1101111011011110110111001101001得出：发送数据：101001001除数：1101冗余：001在接收端对接收到的帧进行CRC检验，把接收到的帧除以同样的P（模2运算）得出余数R，如果数据在传输过程中没有差错，得出的余数应为0。
《计算机网络》课程实验指导书目录《计算机网络》课程实验指导书 (1)实验一网线制作和网络连通测试实验 (2)一、实验目的： (2)二、实验内容： (2)三、实验要求： (2)四、实验步骤： (2)实验二Windows网络配置和TCP/IP协议配置及诊断 (10)一、实验目的 (10)二、实验内容 (10)三、实验性质 (16)四、实验步骤和注意事项 (17)实验三IP协议验证 (18)一、实验目的 (18)二、实验内容 (18)三、实验环境 (18)四、实验步骤 (18)实验四TCP协议验证 (22)一、实验目的 (22)二、实验内容 (22)三、实验环境 (22)四、实验步骤 (23)实验一网线制作和网络连通测试实验一、实验目的：1. 掌握五类双绞线制作平行线和交叉线的方法、线序；2. 掌握测线仪的使用方法；3. 学会组建简单的局域网；4. 掌握几个常用的网络命令的使用方法。
二、实验内容：1. 平行线和交叉线的制作方法；2. 测线仪的使用方法；3. 用平行线、交叉线和网络设备组建简单的对等网；4. 常用的网络命令。
三、实验要求：1. 能正确地使用网线制作工具2. 熟悉网线制作的流程3. 能进行简单局域网的组网4. 能使用常用的网络命令四、实验步骤：1、双绞线的制作（1）工具介绍和线序的标准本节主要介绍目前局域网中使用最多的双绞线和RJ-45接口的制作过程。
在制作工作开始之前，先来认识在制作过程中要用到的工具和线序的标准。
UTP-5双绞线图1.1 非屏蔽双绞线图 1.2压线钳UTP-5(5类非屏蔽双绞线)是目前局域网中使用最为广泛的网线。
它有八根铜质导线两两绞合在一起,每英才旋绞3~4次，绞合的目的是为了减少导线之间的电磁干扰，提高信号传输质量。
导线的主体颜色分别为：橙、蓝、绿、棕。
与橙色线绞合在一起的白线为橙白，与蓝色线绞合在一起的白线为蓝白，与绿色线绞合在一起的白线为绿白，与棕色线绞合在一起的白线为棕白。
《计算机网络》实验任务指导书实验项目(14个)及课时(28)分配总汇实验一、双绞线线缆的制作实验二、WINDOWS 的INTERNET 连接共享设置实验三、分析以太网数据帧的构成实验四、TCP/IP 协议常用网络工具的使用实验五、安装与配置Active Directory实验六、对等网络配置及网络资源共享实验七、分析IP 协议数据包格式实验八、分析ARP地址解析协议实验九、分析ICMP协议数据包格式实验十、分析TCP协议数据报格式实验十一安装与设置DNS 服务器实验十二安装与设置DHCP 服务器实验十三网络Web 服务器的建立、管理和使实验十四网络FTP 服务器建立、管理和使用实验一双绞线线缆的制作（2课时）一、实验目的了解双绞线的特性与应用场合，掌握双绞线的制作方法。
二、实验环境RJ －45 头若干、双绞线若干米、RJ －45 压线钳一把、测试仪一套。
三、相关理论（ 1 ）非屏蔽双绞线的六种类型实验使用双绞线是 5 类线。
由8 根线组成，颜色分别为：【橙白，橙】，【绿白，绿】，【蓝白，蓝】，【棕白，棕】（ 2 ）RJ-45 连接器和双绞线线序RJ45 水晶头由金属片和塑料构成, 特别需要注意的是引脚序号, 当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要, 不能搞错。
工程中使用比较多的是T568B 打线方法，线序如下：直通线：（机器与集线器连）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕。
交叉线：（机器直连、集线器普通端口级联）1 2 3 4 5 6 7 8A 端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；B 端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
四、实验内容1 ．一般双绞线的制作2 ．交叉双绞线的制作3 ．测试一般双绞线的导通性五、实验步骤1 ．仔细阅读实验文档，决定实验环境中需要制作的网线的类型和需要使用的线序。
路由器配置实验一、实验目的1. 认识路由器的端口、型号2．掌握路由器的路由配置3. 理解网络互联的基本原理二、实验环境与设备本实验在PC 机上利用模拟软件Packet Tracer V6 进行操作。
三、实验内容1. 路由器接口的配置2. 静态路由配置3. 默认路由配置4. 动态路由配置本次实验的主要任务是了解路由器的基本设置，和网络之间的连接关系。
通过这次的实验很好的掌握了各个网段之间的，各个路由器下的pc 的连接情况。
通过对静态，默认，动态路由配置，使得各个路由器下的PC 相互通信。
四、实验步骤1. 路由器接口的配置创建如图所示的拓扑结构图。
（1）为主机PC0，PC1，PC2 配置IP 地址、子网掩码和默认网关。
网络设备接口IP 地址子网掩码默认网关（2）为路由器的各个接口分配IP 地址和子网掩码，交换机不用配置。
（4）如配置Router0（5）查看路由器的路由表使用命令：show ip route 显示路由表中的路由信息。
保存此时路由器显示的路由信息，以便与后面的实验结果进行比较。
（C 表示直连路由）Router0 的路由表：Router1 的路由表：Router2 的路由表：（6）测试主机之间的连通性PC0 与PC2 的连通性：PC1 与PC2 的连通性：原因：因为不在同一个网段。
2. 配置静态路由（1）在Router0 中添加一条到网络192.168.3.0 的静态路由，命令如下：Router(config)#ip route 192.168.3.0 255.255.255.0 172.16.1.1（2）再去查看 Router0 路由表，与步骤（2）中的路由表进行对比，观察路由表的变化情况。
（3）在Router2 中添加一条到网络192.168.1.0 的路由后，路由表如下：Router(config)#ip route 192.168.1.0 255.255.255.0 172.16.1.2（4）测试PC0 与PC2 的连通性 PC0 与 PC2 的连通性如下图：（5）在Router1 和Router2 中各添加一条静态路由，以实现PC1 与PC2 的互通。
计算机网络实验指导书实验一1.实验名称：CRC校验：PPP协议接收到数据帧后，应对数据部分和FCS字段进行CRC 校验。
如果结果不是“0”，则可以确定数据传输过程中存在错误；如果结果为“0”，则只能表示数据传输过程中没有错误，而不是100%无错误。
这个概率与CRC校验中使用的除数有关。
我们将除数用于CRC验证的概率称为“0”，结果是“0”，数据实际上并没有错误，因为除数的有效性。
本实验要求学生通过实验方法验证CRC-16的有效性。
2.实验内容：（1）随机取1个128位数a。
（2）将a和CRC-16相除得到余数B，并将a*216+B保存在C中。
（3）随机修改C中的一位，再次用CRC-16相除，并记录余数为0的二进制组合。
（4）随机修改C中的两位，再次用CRC-16除法，并用0的余数记录二进制组合。
（5）随机修改C中的三位，再次用CRC-16除法，并用0的余数记录二进制组合。
3.实验报告内容：（1）crc校验原理。
（2）实验记录（3）随机生成128位数字（以十六进制表示）。
（4）除法运算的算法描述。
（5）随机修改c中的1个比特，重新与crc-16做除法运算，余数为0的二进制组合。
（6）随机修改c中的2个比特，重新与crc-16做除法运算，余数为0的二进制组合。
（7）随机修改c中的3个比特，重新与crc-16做除法运算，余数为0的二进制组合。
4、实验结果分析：理论上，CRC-16的有效性（不一定100%有效）。
实验二1.实验主题：帧封装帧封装是任何数据链路层协议都必须实现的功能。
帧的封装基于对协议PDU格式的详细理解。
本实验要求学生自行实现PPP协议和MAC帧的封装程序。
2.实验内容：（1）随机生成64字节的数据a，作为网际层ip协议的pdu。
（2）将a封装成字符异步传输模式的ppp帧（注意字符填充）。
（3）以位同步传输模式将a封装到PPP帧中（注意位填充）。
（4）将a封装成mac广播帧（源mac地址采用本机mac地址，目的mac地址采（广播地址）3。
计算机网络实验指导书一、性质、目标和任务本课程是对实践要求较强的一门课，通过实验教学，使学生加深对网络原理的理解，巩固课堂教学内容，初步掌握组建局域网的主要技术环节和操作方法，掌握网络的一些具体应用，并在此基础上强化学生的实践意识、提高其实际动手能力和创新能力，为后续课程的学习打下良好的基础。
二、内容与要求通过加强实验教学训练，使学生对网络的架构有一个清晰地了解，并初步掌握计算机网络的实验操作能力。
三、目录实验一网络基础实验二网络基础(续）实验三网线制作实验四交换机的基本配置实验五配置VLAN实验六子网规划与划分实验七ARP命令的使用实验八Ping命令的使用实验九DNS、DHCP、IIS、FTP服务器的简单配置实验十路由器基本配置实验十一静态路由与动态路由实验十二防火墙的配置（标准访问控制类表）实验一网络基础实验目的：１、学会熟练查看计算机与网络相关的基本配置信息；２、学会在局域网内共享资源３、了解局域网内的通讯形式实验条件：单机（windows server机）与网络相关的基本配置信息；２、学会在局域网内共享资源３、了解局域网内的通讯形式ver 2000）和星型局域网实验内容一、查看记录网络相关信息；１、右击“我的电脑”/“属性”/“计算机标识”。
记录：计算机名称（）工作组（）２、右击“网上邻居”/“属性”/右击“本地连接”/“属性”/...。
记录：网卡型号（）已装协议（）IP地址（）子网掩码（）网关（）DNS（）二、共享资源１、右击“我的电脑”/“管理”/系统工具－“本地用户和组”/用户/双击Guest 帐户，启用之。
２、右击“我的电脑”/“管理”/系统工具－“共享文件夹”/共享，查看已共享情况。
３、右击“我的电脑”/“资源管理器”/右击某一磁盘（或文件夹）/共享设置其详细的共享属性参数（属性参数具体有、等）4、验证共享自我验证及同学间的验证。
右击“我的电脑”/“资源管理器”，在地址栏内输入“\\计算机标识”，回车。
《计算机网络》实验指导书(第2.2版)张晓明 杜天苍 徐华 赵国庆 向胜军 张世博 编著北京石油化工学院信息工程学院计算机科学技术系目 录实验一 小型局域网的设计 (1)实验二 网络协议分析工具的使用 (3)实验三 网络配置与实践 (5)实验四 无线LAN架设和网络管理软件的使用 (7)实验五 网页设计 (8)实验六 局域网网络安全策略的设计 (9)实验一 小型局域网的设计一、实验目的1.掌握LAN技术基础知识。
2.了解各种LAN网络设备，初步掌握LAN网络设计方法。
了解各种网络软件和网络配置方案。
二、实验内容要求1.以信息工程学院现有条件为基础，进行以下LAN内容的设计：2.设计网络的拓扑结构图（总线、型或环形等）。
3.选择主要网络设备及其主要技术参数（包括：各种服务器、交换机、HUB的品牌、型号和主要技术参数），以上参数列表给出。
4.选择主要线缆型号和规格（光缆、同轴电缆、双绞线），参数列表给出。
5.选择使用的操作系统和协议。
三、现有条件1.信息工程学院目前的专业实验室结构上包括：计算机实验室、通信实验室、自动化实验室、电气工程实验室、电工与电子实验中心、信息基础实验室。
2.要求信息工程学院LAN挂接在北京石油化工学院校园网上。
3.参考资料（另附）。
四、实验报告要求实验报告是实验工作的全面总结，要用简明的形式将实验结果完整和真实地表达出来。
报告要求简明扼要，工整，分析合理。
图表整齐清楚，曲线和线路图用计算机绘制，不得徒手描画。
实验报告应包括以下几项内容：1．实验名称、专业、班级、姓名、同组者姓名。
实验日期、交报告日期。
2．实验目的。
3．网络拓扑结构图、实验室布局特点及其说明。
4．主要网络设备及其主要技术参数表，主要线缆型号和规格表，并计算网络的性能价格。
5．对结果进行分析讨论并回答实验指导书所提出的问题。
6．实验体会。
7．报告采用A4纸，正文使用5号字体，至少占4页，另加1页封面。
8．每人需要上交实验报告打印版和电子版。
电子版发到教师信箱，以便修改完善。
五、设计实例说明某一计算机机房中需用若干网络设备构建简单的以太网。
已知：需要连网的PC机有100台（都有网卡），FTP和WEB服务器共2台（有内置网卡）。
最远的计算机距交换机30米，最近的计算机距交换机5米。
每个实验室只能放置60台计算机。
现有一套机房刷卡系统，学生登录信息将放在WEB服务器上。
请使用工具VISIO2002或以上版本，画出网络拓扑结构图和实验室网络布局图，要求：1．图形清晰，布局合理。
拓扑结构图用于描述原理，网络布局图用于描述实际实验室设备和布线分布情况。
2．两个实验室需要共用一套刷卡系统，统一管理机房；3．考虑实验室中计算机的布局，使其利用率高且自由空间大。
4．性能价格比计算：（1） 应该使用的交换机个数＝？，其端口数＝？（2） 估算双绞线长度＝？（精确到1米）（3） RJ45接头个数＝？（4） 不计PC机和服务器的价格，忽略布线工程费用，仅考虑选购网络设备和连网要求，请计算该网络工程的费用？实验二 网络协议分析工具的使用一、实验目的1.了解协议分析仪Sniffer或Wireshark（原为Ethereal）的使用方法和基本特点，掌握使用协议分析仪分析协议的方法。
2.了解Ping命令的工作过程；3.了解FTP协议的工作过程。
二、实验前的准备z熟悉Ping命令，FTP协议；z了解协议分析仪的功能和工作原理；z了解Wireshark或Sniffer分析仪的使用方法；z阅读本实验的阅读文献；三、实验内容要求z学习捕获选项的设置和使用。
z使用Wireshark或Sniffer分析仪捕获一段Ping命令的数据流，并分析其工作过程。
z登录ftp://，并下载三个大小不同的文件（小于1KB、1KB—1MB、1MB 以上），使用分析仪分析其工作过程。
z设置显示过滤器，以显示所选部分的捕获数据。
z完成网络监视功能测试；z实现数据报文解码分析。
z保存捕获的数据，分别是TEXT文件和XML文件。
四、现有条件z计算机实验室有5个专业实验室，全部具有局域网络特点，并能够上因特网。
z具有网络协议分析工具Wireshark或Sniffer软件，并在计算机已经安装。
五、实验报告要求实验报告是实验工作的全面总结，要用简明的形式将实验结果完整和真实地表达出来。
报告要求简明扼要，工整，分析合理。
图表整齐清楚，曲线和线路图规范，不得徒手描画。
实验报告全部用计算机打印。
实验报告包括分析仪的工作原理与特点介绍、FTP协议介绍、PING命令介绍、实验过程、主要界面、实验结果分析、实验体会等。
具体应包括以下几项内容：1．实验名称、专业、班级、姓名、同组者姓名、实验日期、交报告日期。
2．实验目的。
3．简介网络协议分析软件的功能和特点。
4. 写出进行捕获网络流量分析，以及利用专家分析系统诊断问题的过程。
5. 实时监控网络活动，并收集网络利用率、错误等信息。
6. 针对感兴趣的层次协议进行解码分析。
如DLC对应链路层，IP对应网络层，UDP对应传输层，RTP对应应用层高层协议等。
六、阅读文献z Wireshark或Ethereal工具网站. z张基温. 计算机网络实验与实践教程. 北京：清华大学出版社，2005.11.z福禄克公司关于协议分析（测试）仪的网站. /z Kenneth D. Reed 著，孙坦等译. 协议分析[M]. 北京：电子工业出版社，2002.z Sniffer工具网站信息：/soft/41237.htm,/soft/2918.htm(SN：SA154-2558Y-255T9-2LASH)实验三 网络配置与实践一、实验目的1.掌握基本的网线制作的方法2.掌握网络的常用命令。
二、实验内容和要求（一）网线的制作双绞线RJ一45接头的制作步骤(1)、双绞线两头用剥线钳子将外部橡胶皮剥开2cm，注意不要将里面的细线割破，以免短路。
(2)、将四对线扇状拨开，将并拢的双绞线插入RJ-45接头中。
一端选择568A标准，另一端可分别选择下列其中一种连线方法。
568A标准：绿白—１，绿—２，橙白—３，蓝—４，蓝白—５，橙—６，棕白—７，棕—８568B标准：橙白—１，橙—２，绿白—３，蓝—４，蓝白—５，绿—６，棕白—７，棕—８（注：这里的1、2、3、4、5、6、7、8分别是指RJ-45水晶头上引脚序号）(3)、检查芯线的排列顺序正确后，将RJ-45接头放入压线器的插槽中，一面将线往接头前端顶住，一面用力将压线钳夹紧。
压紧接头后将压线钳松开并取出接头，此时网线和RJ-45接头连接好。
(4)、将做好的接头凸起的尾巴对准网卡插槽轻轻一插，听到“喀”的一声就可以了。
拨出接头也应不费力。
如果插入、拔出不顺，说明接头压得不紧，再用压线器用力夹一夹。
(5)、双绞线两端做好后，用能显示8组测试器测试测试，将双绞线的两端插头分别插到测线器上，打开测线器的电源。
观察测试灯闪烁的情况如果指示亮的顺序不正确，须剪断网头重新做。
如果只是有的灯不亮，须用压线器重新压紧，直到测试正确为止。
（二）网络基本应用1.熟悉Windows的网络配置方法以及Windows TCP/IP 协议配置方法。
2.TCP/IP的诊断，包括：（1） IP地址,子网掩码与网络地址的认识在开始中选择程序,单击MS-DOS方式.在C:\WINDOWS>下键入IPCONFIG回车,弹出本机的网络配置，在报告中指出运行结果的具体的含义。
（2） 网络路径测试命令(ping)根据本机的网络配置，在命令行中输入“ping 地址“分别测试本机IP地址和默认网关IP 地址的连通性; 并描述ping命令的常用参数选项, 在报告中指出运行结果的具体含义。
（3） Netstat 命令Netstat用于显示与IP、TCP、UDP和ICMP协议相关的统计数据，一般用于检验本机各端口的网络连接情况。
测试Netstat常用选项，在报告中指出运行结果的具体含义。
（4） 地址转换协议ARP查看本地计算机或另一台计算机的ARP高速缓存中的当前内容，在报告中指出运行结果的具体含义。
（5） Tracert、Route 与 NBTStat的使用分别使用上述命令，在报告中总结这些命令的主要功能。
3.使用FTP从互联网上找到匿名FTP ，登陆进入该FTP,进行浏览和文件的上传和下载。
4.网络路径测试命令(ping)根据本机的网络配置，在命令行中输入“ping 地址“分别测试本机IP地址和默认网关IP 地址的连通性;在报告中指出运行结果的具体含义三、现有条件1.信息工程学院目前的专业实验室结构上包括：计算机实验室、通信实验室、自动化实验室、电气工程实验室、电工与电子实验中心、计算机基础实验室。
2.要求信息工程学院LAN挂接在北京石油化工学院校园网上。
四、实验报告要求实验报告是实验工作的全面总结，要用简明的形式将实验结果完整和真实地表达出来。
实验报告应包括以下几项内容：1．实验名称、专业、班级、姓名、同组者姓名。
实验日期。
2．实验目的。
3．TCP/IP的诊断的实验步骤和实验结果（见二2）。
4. 列表描述用于管理网络服务的一些最常见的任务以及可用来执行它们的命令行工具，并简介您获取这个列表的途径。
实验四 无线LAN架设和网络管理软件的使用一、实验目的1、掌握无线局域网的基础知识2、学会使用、配置无线网络设备3、学会架设小型无线局域网4、了解局域网的软件管理5、熟悉几种网络管理软件的使用二、软硬件平台1、硬件平台：PC机30台AP2台无线网卡30块2、软件平台：WINDOWS98以上操作系统AP、无线网卡的驱动和配置软件三、实验内容和要求Part1：1、15人一组实际动手架设一个小型无线局域网2、安装、配置无线局域网3、测试该小型无线局域网的连通Part2：4、安装并使用以上网络管理软件5、了解网络管理的方法和技巧四、上交材料文字报告。
报告中除写出实验目的、要求、内容之外，重点阐述自己的设计思路、架设过程，以及遇到的困难和解决办法，最好附有网络结构图；还要写清无线局域网的配置方案。
最后，要讲述架设无线局域网的个人心得和使用网络管理软件的体会。
实验五 网页设计一、实验目的1．了解多种网络应用软件，熟悉部分网络应用软件的使用。
2．掌握html语言，设计完成个人网页。
熟悉网页设计技术的基本技巧。
二、实验内容和要求1．HTML语言的基本格式以及基本用法。
2．使用开发工具Frontpage、Dreamweaver MX、Flash等设计网页，网页上要包含各种基本要素。
网页上包括基本情况介绍，有图片、表格，使主页有形象感，有链接其他主页功能。
三、现有条件参考资料：有关网页。
四、实验报告要求实验报告是实验工作的全面总结，要用简明的形式将实验结果完整和真实地表达出来。
