单户分体式太阳能热水中心系统方案书

太阳能热水系统解决方案建议书2、控制系统原理及功能说明1）防冻控制温度传感器T2测量管路温度，在低于设定防冻温度值时（回差5度），启动电伴热带H2防冻。

2）压力传感器W1测量水箱水量，将水箱水量分为六格，可以设定上下限水位，控制E2电磁阀保证水箱补水和集热器始终满水运行。

3）温度传感器T1测量水箱温度，可以手动、定时或自动循环控制电加热，控制温度可以设定（回差5度）。

4）采用液晶显示控制器安装在控制柜内部。

3、控制柜外形尺寸及型号：300mm ×400mm ×200mm 型号： CA04、输入输出功率：输入功率380V ，15KW 。

（特殊定制可以采用输入220V ） 电加热输出功率容量 380V ，9KW 。

电磁阀输出功率容量 220V ，2KW 。

伴热带输出功率容量 220V ，2KW 。

5、配件配置：1）不锈钢温度传感器 两个2）通讯型压力传感器 壹个 （高度在0－1.8米可标定，更高量程可定制）。

6、样机图片： H1 T1二、强制循环小型太阳能热水工程1、热水系统原理图太阳集热器（默认为9度）及温差循环停止值（默认为5度）。

温差循环启动和关闭控制P1。

2）防冻控制温度传感器T2测量管路温度，在低于设定防冻温度值时，启动电伴热带H2防冻（回差5度）。

3）压力传感器W1测量水箱水量，将水箱水量分为六格，可以设定上下限水位，控制E2电磁阀保证水箱补水。

3）温度传感器T4测量水箱温度，可以手动、定时或自动循环控制电加热，控制温度可以设定（回差5度）。

4）采用液晶显示控制器安装在控制柜内部。

3、控制柜外形尺寸及型号：300mm×400mm×200mm 型号：CA14、输入输出功率：输入功率380V，20KW。

（特殊定制可以采用输入220V）电加热输出功率容量380V，9KW。

电磁阀输出功率容量220V，2KW。

伴热带输出功率容量220V，2KW。

水泵输出功率容量220V，2KW。

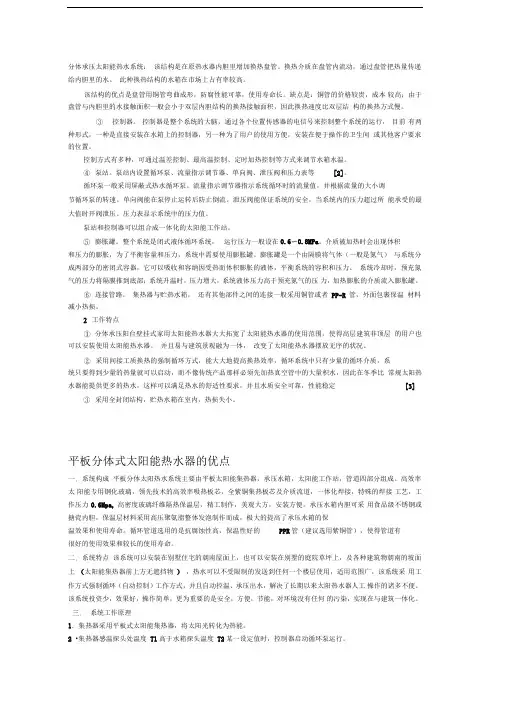

分体承压太阳能热水系统：该结构是在原热水器内胆里增加换热盘管。

换热介质在盘管内流动，通过盘管把热量传递给内胆里的水。

此种换热结构的水箱在市场上占有率较高。

该结构的优点是盘管用铜管弯曲成形，防腐性能可靠，使用寿命长。

缺点是：铜管的价格较贵，成本较高；由于盘管与内胆里的水接触面积一般会小于双层内胆结构的换热接触面积，因此换热速度比双层结构的换热方式慢。

③控制器。

控制器是整个系统的大脑，通过各个位置传感器的电信号来控制整个系统的运行，目前有两种形式，一种是直接安装在水箱上的控制器，另一种为了用户的使用方便，安装在便于操作的卫生间或其他客户要求的位置。

控制方式有多种，可通过温差控制、最高温控制、定时加热控制等方式来调节水箱水温。

④泵站。

泵站内设置循环泵、流量指示调节器、单向阀、泄压阀和压力表等[2]。

循环泵一般采用屏蔽式热水循环泵。

流量指示调节器指示系统循环时的流量值，并根据流量的大小调节循环泵的转速。

单向阀能在泵停止运转后防止倒流。

泄压阀能保证系统的安全，当系统内的压力超过所能承受的最大值时开阀泄压。

压力表显示系统中的压力值。

泵站和控制器可以组合成一体化的太阳能工作站。

⑤膨胀罐。

整个系统是闭式液体循环系统，运行压力一般设在0.6〜0.8MPa。

介质被加热时会出现体积和压力的膨胀，为了平衡容量和压力，系统中需要使用膨胀罐。

膨胀罐是一个由隔膜将气体（一般是氮气）与系统分成两部分的密闭式容器，它可以吸收和容纳因受热而体积膨胀的液体，平衡系统的容积和压力。

系统冷却时，预充氮气的压力将隔膜推到底部；系统升温时，压力增大，系统液体压力高于预充氮气的压力，加热膨胀的介质流入膨胀罐。

⑥连接管路。

集热器与贮热水箱，还有其他部件之间的连接一般采用铜管或者PP-R 管，外面包裹保温材料减小热损。

2工作特点①分体承压阳台壁挂式家用太阳能热水器大大拓宽了太阳能热水器的使用范围，使得高层建筑非顶层的用户也可以安装使用太阳能热水器。

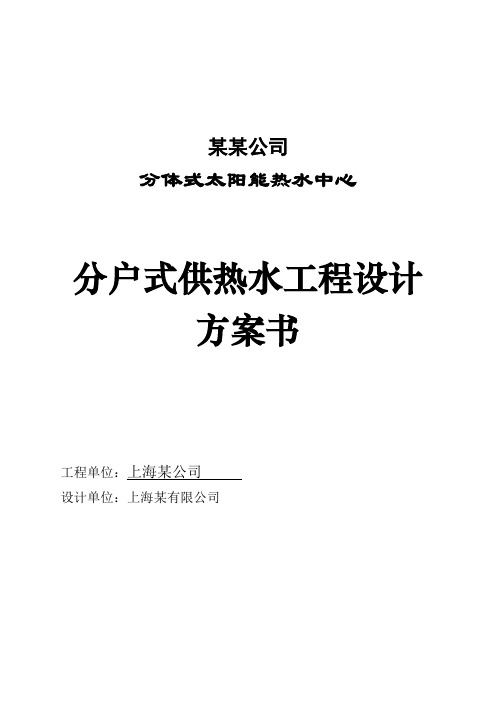

某某公司分体式太阳能热水中心分户式供热水工程设计方案书工程单位：上海某公司设计单位：上海某有限公司工程设计方案书目录第一部分工程热水中心系统的选择第二部分分体式太阳能热水中心简介第三部分工程安装方案第四部分工程安装图例第五部分售后服务承诺第一部分工程热水中心系统的选择及报价一、系统型号的选择针对此建筑的具体情况和具体要求，我们选择LPDHWS-200-4-YF型号的分体式太阳热水中心系统，方案如下：1、将集热器做成屋面平铺式，与建筑完美结合2、每家一套独立的分体式太阳能热水中心系统（包括集热器、控制系统和承压水箱），互不干扰。

3、系统承压运行，用户使用的舒适性高；用户所用水与集热器内的导热介质完全隔离，保证使用水的清洁。

4、水箱可放在室内或其他方便的位置，保温效果好。

系统的主要配置：安装部件明细表分体式太阳能热水中心主要进口零部件明细表第二部分分体式太阳热水中心系统简介一、工作原理本系统为双路循环运行系统，即集热器通过太阳能站和储水箱内的热交换器之间为一路闭路循环，此循环由太阳能站控制自动运行，同时配有膨胀水箱吸收系统内多余压力，保护系统正常运行；自来水进入水箱然后到用水终端之间为一路循环，水箱为立式水箱，下进冷水，上出热水，这样可以充分保证用户使用水的清洁。

储水箱内配有辅助电加热系统，保证在冬天、没有太阳或阴雨天气仍有充足热水供应。

另可以根据用户不同的热水需求来定制不同的功能，既可以24小时供应热水也可以定时供应热水，真正享受热水中心的舒适方便。

二、产品主要零部件及说明分体热水中心系统主要有三大主要组成部分：集热器、储热水箱、控制中心。

下面分别对各组成部分做简单说明：1．集热器：采用原装德国进口CPC陶瓷镜面反光板，它是一种根据边缘光线原理设计的复合抛物聚光器，可将给定接收角范围内的光线按理想聚光比反射到集热管上，有效提高集热管的性能，减少在温差较大时的集热管热损。

集热管采用力诺出口专用的高品质、高质量的蓝色真空阿祖管，蓝色是优质的象征。

分户式供热水工程设计方案书一、引言分户式供热水工程是指为每户居民提供独立的供热热水系统，以确保居民在寒冷季节能够得到舒适的供热服务。

本文档将详细描述分户式供热水工程的设计方案，包括设计原则、系统结构、关键设备选型等内容，以确保工程的顺利实施和运行。

二、设计原则1.独立供热：每户居民的供热系统应该独立运行，互不干扰。

2.高效节能：采用节能型供热设备和管道设计，提高能源利用效率。

3.安全可靠：确保供热系统的设计符合安全规范，保障居民生活安全。

4.易维护：设计合理的系统结构，方便维修和保养。

三、系统结构1. 供热系统•锅炉：选择高效节能的燃气锅炉作为热源，根据实际热负荷进行容量选择。

•循环泵：安装循环泵以确保热水在管道中循环流动，保持热水的温度稳定。

•管道网络：采用保温性能好的管道材料，减少热量损失。

2. 供热水系统•热水供应：通过热水供应装置为居民提供热水，保证热水的温度和压力符合要求。

•热水储存：设置适当容量的储水箱，储存热水以应对高峰期的用水需求。

四、关键设备选型1. 燃气锅炉•品牌：选择知名品牌，保证品质和售后服务。

•型号：根据供热负荷和环境条件选择适当型号的燃气锅炉。

•效率：优先选择高效节能型燃气锅炉，降低运行成本。

2. 循环泵•流量：根据管道的水流量选择适当流量的循环泵。

•耐用性：选用耐用的泵，减少维修频率和成本。

五、施工和运行管理1.施工阶段需要严格按照设计规范和施工图纸进行施工，确保工程质量。

2.运行管理阶段要建立健全的运维管理制度，定期检查设备运行状态，及时处理异常情况。

六、总结分户式供热水工程设计方案书详细介绍了供热水系统的设计原则、系统结构、关键设备选型和施工运行管理等内容，为工程的实施提供了指导。

设计人员应严格按照该设计方案进行实施，确保工程运行顺利，为居民提供优质的供热服务。

住宅太阳能热水系统整合优化设计方案太阳能作为无污染的绿色能源，近几年在建筑中的应用得到了快速开展，太阳能热水系统在与建筑物的有机结合方面也得到了推进。

为了满足人们对高质量生活的追求，越来越多的住宅在设计中采用太阳能热水系统。

因此有必要进一步标准住宅建筑太阳能热水系统与建筑一体化的设计、安装，对于太阳能热水系统的最正确形式、最正确规模等进展研究，以改善住宅功能、节省能源，推动生态住宅的开展进程。

一、设计方案类型〔一〕太阳能热水系统型式类别太阳能热水系统根据集热系统、辅助系统及供水的不同组合形式，可以分为分户集热—分户储热辅热式，集中集热—分户储热辅热式及集中集热—集中储热辅热式太阳能热水系统三类。

1、分户集热—分户储热辅热式太阳能热水系统分户集热—分户储热辅热式太阳能热水系统是指终端用水点以户为单位，每户独立设置太阳能集热器、储水箱、辅热设备及相关管路，每户独立使用的小型太阳能热水系统。

分户集热、分户储热辅热系统中，集热器的安装位置可为建筑屋顶〔平屋面、坡屋面〕、立面墙、披檐及阳台拦板等位置；分户集热、分户储热辅热式太阳能热水系统较适用于独立式小型别住宅、联排别墅中，也可以在多层住宅及高层住宅中使用。

针对于以上不同的建筑类型，分户集热、分户储热式太阳能热水系统的安装、运行方式有所不同。

独立式小型住宅、联排别墅采用分体别墅型太阳能热水系统；高层住宅多采用阳台壁挂式太阳能热水系统。

分体别墅型太阳能热水系统：适用于独立式小型住宅、联排别墅住宅的分户集热、分户储热辅热太阳能热水系统。

〔1〕分体别墅型太阳能热水系统一般采用别离式强制循环二次换热〔工质循环或水介质排空方式〕系统形式；〔2〕在安装时，集热器与屋面相结合进展安装，满足建筑构造功能的同时不影响建筑物的外观；储水箱及其他辅助设备安装于室内设备间，便于操作及维修；〔3〕在辅助能源的选择上，一般宜选用电加热形式；在使用时，可采用半自动控制的方式〔温度缺乏手动启动，到达设定温度时自动停顿〕〔4〕系统运行原理示意图：图一、分体别墅型太阳能热水系统示意图〔强制温差循环方式〕阳台壁挂式太阳能热水系统：较适合于多层、高层住宅分户供热系统的使用；〔1〕阳台壁挂式太阳能热水系统一般采用自然循环方式，为保证系统的全年使用，循环介质采用防冻液；〔2〕安装时将集热器放置于阳台栏板，水箱可安放在阳台内侧或设备间内，要求水箱位置高于集热器。

太阳能热水系统工程设计方案1. 引言本文档旨在为太阳能热水系统的工程设计提供指导和方案。

太阳能热水系统是一种利用太阳能将水加热的环保、可持续的能源利用方式。

设计方案将包括系统的组成、工作原理、设计参数等内容。

2. 系统组成太阳能热水系统主要由以下组成部分构成：•太阳能热水集热器：负责将太阳能转换为热能的装置，通常由太阳能光热转换器和集热板组成。

•储水箱：用于存储热水，提供给用户使用。

•供回水系统：包括供水管道、回水管道、水泵等设备，用于循环流动热水。

•控制系统：用于监测和控制系统的工作状态，确保系统安全稳定运行。

3. 工作原理太阳能热水系统的工作原理如下：1.太阳能集热器吸收阳光并将其转换为热能，加热集热器内的工质（通常为水或其他液体）。

2.加热后的工质通过供回水系统循环流动，将热能传递给储水箱内的水。

3.水在储水箱内被加热，达到一定温度后供用户使用。

4.当储水箱内水温下降时，控制系统会启动水泵将冷水引入太阳能集热器进行加热。

4. 设计参数在太阳能热水系统的工程设计中，需要确定一些关键的设计参数，以确保系统的高效运行和满足用户需求。

4.1 太阳能集热器的选型太阳能集热器的选型应考虑以下参数：•集热器类型：平板式、真空管式、集成式等。

•集热面积：根据用户热水需求和当地太阳辐射情况确定。

•材料选择：耐高温、耐腐蚀性能好的材料，如铜、铝等。

•集热效率：要求高效率的集热器，确保充分利用太阳能转换热能。

4.2 储水箱容量储水箱的容量应根据用户热水需求和供水周期（如一天、一周）来确定。

一般来说，储水箱容量应能满足用户一天的用水量，并具备一定的保温性能。

4.3 供回水系统设计供回水系统设计包括供水管道、回水管道、水泵等设备的选型和布置。

应确保系统流动阻力小、水泵功率适宜，并考虑系统的安全性和可靠性。

4.4 控制系统设计控制系统应能监测和控制太阳能热水系统的运行状态，包括集热器温度、水泵运行状态等。

应考虑系统的安全保护和自动化控制功能。

太阳能热水系统工程方案一、项目背景随着环境保护意识的日益增强和能源紧缺问题的日益凸显，太阳能热水系统已经成为了热水供暖系统的一种重要选择。

太阳能热水系统采用太阳能作为能源，通过集热器将太阳能转化为热能，为用户提供热水。

该系统具有节能环保、成本低廉、可再生能源利用充分等优点，因此受到了广泛的关注和应用。

二、工程目标本工程旨在设计一套太阳能热水系统，能够为用户提供稳定、高效、安全的热水供应，满足用户的日常生活、洗浴、加热等需求。

同时，系统设计要考虑到充分利用太阳能资源、降低用户的能源消费成本，并使系统具有长期稳定性和可靠性。

三、系统设计原理太阳能热水系统利用太阳能作为能源，通过集热器将太阳能转化为热能，再通过热水储存和输送系统将热水输送到用户热水用水器具中，从而实现用户的热水需求。

系统设计中需要考虑到太阳能资源的变化、热水储存和输送、系统的安全性等方面的问题。

四、系统设计方案1. 太阳能集热器太阳能集热器是太阳能热水系统的核心组成部分，它能够将太阳能转换为热能并传递给工质。

一般情况下，太阳能集热器根据其结构形式可分为平板式、真空管式、集热塔式等多种形式。

在该工程中，我们选择真空管式太阳能集热器，因为它具有高热效率、不易受环境温度的影响、使用寿命长等优点。

2. 热水储存和输送系统热水储存和输送系统是保证热水稳定供应的关键，它包括储水箱、输水管道、热水器等设备。

在设计中，需要考虑储水箱的容量、保温性能、输水管道的设计、冷热水管道隔离等问题。

同时，还需要考虑到热水器的选择，根据用户需求选择相应的热水器类型和规格，确保用户的热水需求得到满足。

3. 控制系统控制系统是太阳能热水系统的智能运转保障，它通过传感器、控制器等设备监测和控制系统的运行状态，提高系统的智能化和自动化水平。

在设计中，需要考虑系统的启停控制、温度监测、故障报警等功能，以保证系统的安全稳定运行。

4. 安全保护设施太阳能热水系统的安全问题是设计中的重要考虑因素，包括防止冻损、防止过热、防止电器泄露等安全保护设施的设置。

太阳能热水方案设计1.系统概述本方案的目标是为一个中型家庭提供热水，以减少使用传统电热水器所需的能源。

通过使用太阳能热水系统，我们可以减少对传统能源的依赖并减少对环境的影响。

2.组件选择太阳能集热器是最重要的组件之一、我们可以选择平板式或真空管式太阳能集热器。

平板式太阳能集热器的结构简单，操作稳定，适用于家庭使用。

真空管式太阳能集热器的效能更高，可以在较低温度下依然保持高效工作，适用于商业和工业使用。

在本方案中，我们将选择真空管式太阳能集热器。

热水储存罐应具有良好的保温性能，以减少热水的热损失。

我们可以选择带有保温层的不锈钢储罐。

泵的选择应符合所需的流量和压力要求。

我们将选择一款高效且耐久的循环泵。

管道应选用耐高温和耐压的材料。

我们将使用不锈钢管道以确保其耐久性。

控制系统是太阳能热水系统的核心，可以控制水的循环、水温和保温。

我们将选择一种智能控制系统，以便根据实际需求调节太阳能热水系统的工作状态。

3.系统设计首先，太阳能集热器的布置至关重要。

我们将将太阳能集热器安装在屋顶上，以最大程度地利用太阳能进行加热。

集热器的安装角度应根据当地纬度和季节变化进行调整，以确保最佳的太阳能利用效果。

其次，我们将采用自然循环方式进行水的循环。

热水储存在较高位置，热水会自然上升到热水储存罐，冷水则下降到太阳能集热器进行加热。

这种方式不需要额外的电力，节能效果显著。

最后，为了保证热水供应的连续性，我们将在热水储存罐上安装备用加热器。

当太阳能无法提供足够的热水时，备用加热器将自动启动，以确保热水的供应。

4.性能评估为了评估太阳能热水系统的性能，我们将进行以下测试：-收集太阳能集热器的温度和热量数据，以评估其效能；-测试水的循环速度和流量，以确保系统的正常运行；-测量热水储存罐的温度变化，以评估其保温性能；-监测备用加热器的启动频率，以评估太阳能热水系统的供应能力。

通过对以上数据进行分析，我们可以评估太阳能热水系统的效能和性能，以优化系统的设计和运行。

太阳能热水系统施工方案1. 引言太阳能热水系统作为一种可再生能源利用技术，由于其环保、经济、可持续等特点，逐渐成为人们关注的热点。

本文旨在提供一种高效可行的太阳能热水系统施工方案，以满足人们对热水供应的需求，同时节约能源、保护环境。

2. 设计原理太阳能热水系统利用太阳能辐射转换为热能，并通过热水循环的方式将热能输送至使用者。

系统主要包括太阳能集热器、水箱、循环泵、辅助加热装置以及管路等组成。

太阳能集热器通过黑色吸热板将太阳能转换为热能，并通过循环泵将热水输送至水箱。

辅助加热装置可在太阳能不足时提供热能补充，保证热水供应的稳定性。

3. 施工步骤3.1 太阳能集热器安装首先确定安装太阳能集热器的位置，选择无遮挡、朝向正南的屋顶或阳台，并确保安装平坦稳固。

然后依次安装太阳能集热器支架、集热板和玻璃罩，确保紧固可靠。

3.2 水箱及辅助加热装置安装将水箱安装在与太阳能集热器相连的位置，保证水箱与集热器之间的管路顺畅连接。

随后，根据实际需要，安装辅助加热装置，并连接至水箱。

3.3 循环泵及管路安装安装循环泵，并连接至水箱和太阳能集热器。

同时，合理规划管路布局，确保热水的顺畅流通，减小能量损失。

3.4 系统调试安装完成后，对太阳能热水系统进行调试。

检查系统的密封性和稳定性，确保无渗漏现象。

然后，接通电源，验证循环泵的运行情况。

最后，观察太阳能集热器的工作状态，调整辅助加热装置的设置，保证系统的正常运行。

4. 系统优化4.1 管路绝热在施工过程中，合理选择保温材料，将管路进行绝热处理，减少能量损失。

4.2 控制策略优化根据实际情况，制定科学的控制策略，合理控制水泵和辅助加热装置的开启与关闭，进一步提高系统效率。

4.3 定期维护针对太阳能集热器、水箱、循环泵等关键设备，定期进行检查和维护，保持系统的正常运行，并及时清洗集热板和玻璃罩，以提高能量的吸收效率。

5. 总结太阳能热水系统作为一种可持续利用的热能技术，具有广阔的应用前景和巨大的经济效益。
