电线电缆导管敷设隐蔽————————————————————————————————作者：————————————————————————————————日期：1电线、线缆导管敷设隐蔽工程检查验收记录编号：A5-3 001工程名称水生动物疫病防治站工程分部（子分部）工程名称建筑电气照明安装项目经理傅炎德施工单位杭州装潢工程有限公司验收部位一层施工图号施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002分项工程名称/检验批编号建筑电气照明/060502-001日期检查项目检查情况说明或简图：1、墙面敷设KBG Ø20镀锌导管，用U型支架固定；2、地面敷设JDG Ø20镀锌导管；3、在砌体上敷设，采用M10的水泥砂浆抹面保护，保护层厚度18㎜4、吊顶上敷设KBG Ø20镀锌导管，采用Ø6螺旋吊杆固定吊顶、墙面敷设KBG Ø20；地面敷设JDG Ø20镀锌导管符合要求金属导管必须接地或接零可靠符合要求照明电线吊顶上敷设符合要求金属导管在砌体上剔槽敷设时，对导管的保护符合要求检查验收意见施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：2010 年月日专业监理工程师(签名)：(建设单位项目专业技术负责人)年月日3 / 3电线、线缆导管敷设隐蔽工程检查验收记录编号：A5-3 002工程名称水生动物疫病防治站工程分部（子分部）工程名称建筑电气照明安装项目经理傅炎德施工单位杭州装潢工程有限公司验收部位二层施工图号施工执行标准名称及编号《建筑电气工程施工质量验收规范》GB50303-2002分项工程名称/检验批编号建筑电气照明/060502-002日期检查项目检查情况说明或简图：5、墙面敷设KBG Ø20镀锌导管，用U型支架固定；6、地面敷设JDG Ø20镀锌导管；7、在砌体上敷设，采用M10的水泥砂浆抹面保护，保护层厚度18㎜8、吊顶上敷设KBG Ø20镀锌导管，采用Ø6螺旋吊杆固定吊顶、墙面敷设KBG Ø20；地面敷设JDG Ø20镀锌导管符合要求金属导管必须接地或接零可靠符合要求照明电线吊顶上敷设符合要求金属导管在砌体上剔槽敷设时，对导管的保护符合要求3 / 33 / 3检 查 验 收 意 见施工单位项目专业质量检查员(签名)：项目专业技术负责人(签名)：2010 年 月 日专业监理工程师(签名)：(建设单位项目专业技术负责人)年 月 日。
SG—A094 电气配管安装工程隐蔽验收记录
四川省建设厅制
SG－A094填写说明
一、本表适用于金属线管、塑料线管、电缆导管、在混凝土梁、板、柱、砖墙上及顶棚内暗敷设，以及电线管、电缆管预埋于地下的隐蔽安装质量验收记录。
二、该隐蔽工程检验批可按使用功能的区域、层段进行划分。
三、本表由施工单位填写，经自检合格后报监理（建设）单位检查合格认可签字才能隐蔽，并根据工程的特点在说明及简图樘中简要说明安装情况和画出简图。
四、质量要求：
1．金属线管应有可靠接零接地，采用螺纹连接胸钢套管，连接处两端应有跨接地线。
2．镀锌钢导管和壁厚小于等于2mm的钢导管不得套管熔焊连接；金属导管严禁对口熔焊连接。
3．当线导管在砌体上剔槽堙设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚大于15mm。
4．室外埋地敷设的电缆导管，埋深不应小于，壁厚小于等于2mm钢电线导管不应埋设于室外土壤内。
5．暗配的电线导管，过建筑物变形缝处应设补偿装置。
6．电缆管的弯曲半径不小于电缆的最小允许弯曲半径。
7．金属导管内外壁应做防腐处理，埋于混凝土内的金属导管内壁应做防腐处理，外壁可不做防腐处理。
8．暗配的导管、埋设深度与建筑物、构筑物表面的距离不应小于15mm。
电线导管隐蔽验收要点浅析随着建筑电气工程技术的进步与发展，电线导管敷设工作贯穿于主体建设全过程，电线导管敷设的工作质量是否合格直接影响电气安装工程能否顺利进行。
本人结合多年监理工作经验，对电线导管隐蔽验收的要点做简要分析。
一、电线导管隐蔽验收前，要熟读图纸，同时对图纸会审记录，设计变更内容要全面掌握，在此基础上对导管材质，规格，数量及走向进行全面核对，必须完全符合设计文件内容才能进行下道工序。
二、金属导管检查要点，金属导管必须进行重复接地安装。
施工中常见的问题有；未按规范要求安装接地跨接线，或安装质量不符合规范要求。
1、镀锌钢导管采用螺纹连接时，连接处的两端采用专用接地卡固定接地跨接线，跨接线为铜质双色软导线，规格与导管直径相匹配，多芯导线在安装时还应在连接处挂锡，挂锡长度与专用卡的宽度相适宜。
施工现场常发生采用单色单芯导线替代双色多芯导线，单芯导线在安装过程中易产生折断，从而使接地系统失效。
2、镀锌导管不得熔焊跨接接地线，这项规定已被施工企业所认同，施工现场基本得到落实，但是施工现场已安装完成的导管在混凝土施工过程中产生位移或倾覆，施工企业为解决这一问题，采用焊接方式将镀锌导管固定在主体钢筋上，由此产生两方面弊端，电气方面，导管内壁镀锌层被破坏后无法恢复，降低了电线导管的使用寿命，结构方面，电线导管外壁采用防腐漆涂刷处理，影响混凝土的握裹力，降低了混凝土强度。
因此这一现象必须加以制止，直至杜绝。
三、绝缘导管敷设中常见问题，1、并排敷设，尤其是多条导管并排敷设，极易在导管下方产生条状蜂窝或孔洞。
处理的方法是将并排敷设的导管之间间距设置在20mm以上。
电气监理不能因影响不到本专业工程质量而忽视此问题，2、导管采用插入法连接时未采用胶合剂，关卡间距过大。
此类情况在混凝土浇筑振捣过程中易造成导管连接处脱落，造成整条管线报废。
GB50303--2002中明确规定，管与管，管与盒，采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封。
D0502_电导管安装隐蔽验收记录隐蔽验收是建筑工程中的一项重要环节，主要是为了验证施工过程中隐藏在结构内部的工程质量是否符合规范要求。
以下是电导管安装的隐蔽验收记录。
验收项目：电导管安装工程名称：XXX项目工程位置：XXX地点一、工程背景电导管是为了引导和保护电线而安装的管道，是建筑物中电气设施的重要组成部分。
为确保安全可靠的使用，本次施工对电导管进行了隐蔽验收。
二、施工前准备1.验收人员进行了专业培训，熟悉了电导管安装的规范要求和验收标准。
2.验收人员与施工方进行了沟通，明确了验收的内容和要求。
三、隐蔽验收内容1.核查工程图纸验收人员核对了电导管的位置、数量和尺寸等与工程图纸的符合性，确保符合设计要求。
2.材料验收验收人员对电导管、接头和支架等材料进行了检查，确认产品合格、无储存损伤等问题。
3.安装质量检查验收人员随机选取了一部分的电导管进行了测量和检查，确保其安装质量符合规范要求。
a.外观检查：检查电导管的表面是否平整光滑，无裂纹、变形等缺陷。
b.尺寸检查：对电导管的长度、直径和壁厚等进行测量，与设计要求相比较。
c.安装位置检查：核查电导管的安装位置是否与设计要求一致。
d.固定检查：检查电导管的支架是否牢固固定，无明显晃动。
e.过弯检查：对电导管的弯头进行测量，检查其弯曲角度和半径是否符合规范要求。
四、验收结果经过仔细检查，以上隐蔽验收内容全部符合规范要求，电导管安装质量良好，无质量问题。
五、问题与整改在隐蔽验收过程中，没有发现任何问题，无需进行整改。
六、验收结论经过隐蔽验收，本次电导管安装工程符合相关规范要求，具备继续施工的条件。
七、签字验收人员：__________日期：_____________以上是电导管安装隐蔽验收记录，详细记录了本次电导管安装工程的验收内容和结果。
通过隐蔽验收，能够及时发现和解决施工过程中的问题，确保电导管的安装质量符合规范要求。
施2002—52 工程名称：麓谷公馆（商业裙楼地下室）共页第页分项工程名称：电线导管敷设子分部工程名称：建筑电气工程隐蔽部位：5-11/L-V轴底板项目经理：刘友良施工技术负责人：吴建华施工图号：电施020、025施工执行标准名称及编号：《建筑电气工程施工质量验收规范》GB50303-2002隐蔽工程内容序号工程分项隐蔽验收批部位单位数量施工单位全数检查情况及说明监理（建设）单位验收记录１5-11/L-V轴底板M1、严格按照设计图纸和建筑电气工程施工质量验收规范GB50303-2002进行施工。
2、导管材质为刚性金属平导管，管径、连接方式、弯曲半径、管口安装高度等均符合设计及规范要求。
3、主控项目全部合格，一般项目符合设计及规范要求。
施工单位全数检查评定结果：符合设计及规范要求的规定。
项目专业质量检查员：项目专业技术负责人：年月日监理（建设）单位验收结论：监理（建设）项目部（章）专业监理工程师（建设单位项目技术负责人）：年月日勘察设计技术交底会议等列入须经设计人员参与隐蔽验收的部位签证勘察设计单位参加验收人意见：验收人签名：年月日注：该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。
记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图上用红色文字注明变更情况或绘制变更补充图；凡有、无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续。
隐蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合格后才能办理隐蔽验收手续。
检查评定结论必须语言规范，并针对主控项目、一般项目，特别是结构构造措施的内容要求，填写真实可靠的结果或结论。
施2002—52 工程名称：麓谷公馆（商业裙楼地下室）共页第页分项工程名称：电线导管敷设子分部工程名称：建筑电气工程隐蔽部位：5-11/L-V轴-2F剪力墙柱项目经理：刘友良施工技术负责人：吴建华施工图号：电施020、025施工执行标准名称及编号：《建筑电气工程施工质量验收规范》GB50303-2002隐蔽工程内容序号工程分项隐蔽验收批部位单位数量施工单位全数检查情况及说明监理（建设）单位验收记录１5-11/L-V轴-2F剪力墙柱M1、严格按照设计图纸和建筑电气工程施工质量验收规范GB50303-2002进行施工。
工序质量报验单A3.5工程名称：丹阳市正则小学新建项目15#实验楼编号：A 3. 5 6 —致：丹阳市建设监理中心有限公司 (监理单位)兹报验：□ 1 地基与二层□ 2 主体结构□ 3 建筑装饰装修□ 4 建筑屋面□ 5 建筑给水、排水及采暖√ 6 建筑电气□ 7 智能建筑□ 8 通风与空调□ 9 电梯子分部/分项/检验批名称：电导管安装隐蔽记录部位：二层结平验收时间：本次报验内容系第 1 次报验，本项目经理部已完成自检工作且资料完整，并呈报相应资料。
承包单位项目经理部（章）：项目经理：时间项目监理机构签收人姓名及时间承包单位签收人姓名及时间监理抽查数据及情况记录：1、收到施工相应自评/检查资料和验收记录表共页，收到时间：2、检查人：日期：监理意见：□可进行后续施工。
□核验未通过，不得进入下道工序施工，整改后再报。
项目监理机构（章）：专业监理工程师：日期：注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
2、承包单位项目经理部应提前提出本报验单，并给予配合。
江苏省建设厅监制电导管安装隐蔽验收记录 DQ2.3工程名称丹阳市正则小学新建项目15#实验楼建设单位丹阳投资集团有限公司分项工程电导管安装隐蔽（强电）施工单位江苏丹建集团有限公司工程部位二层施工图编号电施-02/18系统/回路编号材质规格单位数量接地（接零）状况连接方式固定和防腐15-AL-P~多联开关热镀锌钢管Φ25 米304mm2软导线跨接可靠丝扣连接砼中暗敷绑扎牢固15-AL-P~WLP1照明聚氯乙烯硬质电线管Φ20 米25配套束节胶水粘接砼中暗敷绑扎牢固15-AL-P~WLP2照明聚氯乙烯硬质电线管Φ20 米18配套束节胶水粘接砼中暗敷绑扎牢固15-AL-P~WLP3照明聚氯乙烯硬质电线管Φ20 米20配套束节胶水粘接砼中暗敷绑扎牢固15-AL-P~WLP4照明聚氯乙烯硬质电线管Φ20 米9配套束节胶水粘接砼中暗敷绑扎牢固15-AL-P~WLP5照明聚氯乙烯硬质电线管Φ20 米8配套束节胶水粘接砼中暗敷绑扎牢固15-AL-P~WLP6照明聚氯乙烯硬质电线管Φ20 米15配套束节胶水粘接砼中暗敷绑扎牢固15-AL-P~WLP7照明聚氯乙烯硬质电线管Φ20 米17配套束节胶水粘接砼中暗敷绑扎牢固15-AL-P~WLP8照明聚氯乙烯硬质电线管Φ20 米22配套束节胶水粘接砼中暗敷绑扎牢固15-AL-P~WLP9照明聚氯乙烯硬质电线管Φ20 米20配套束节胶水粘接砼中暗敷绑扎牢固验收结果：专业监理工程师：（建设单位项目负责人）年月日检查意见：1.材料有质保书、合格证符合设计要求。
工程名称：鑫远·尚苑20#栋验收日期：2012年月日共页第页注：该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。
记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图纸上用红色文字注明变更情况或绘制变更补充图；凡有、无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续。
隐蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合格后才能办理隐蔽验收手续。
检查评定结论必须语言规范，并针对主控项目、一般项目的内容要求，填写真实可靠的结果工程名称：鑫远·尚苑20#栋验收日期：2012年月日共页第页注：该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。
记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图纸上用红色文字注明变更情况或绘制变更补充图；凡有、无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续。
隐蔽验收时，必须严格按国家施工质量验收规范的主控项目，一般项目的内容要求全数检查，凡有不合格处必须当即整改达到合格后才能办理隐蔽验收手续。
检查评定结论必须语言规范，并针对主控项目、一般项目的内容要求，填写真实可靠的结果工程名称：鑫远·尚苑20#栋验收日期：2012年月日共页第页注：该记录由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业技术负责人等进行验收。
记录时应首先说明是否按设计图号施工，如有设计变更应立即在备用竣工图纸上用红色文字注明变更情况或绘制变更补充图；凡有、无设计变更，监理（建设）单位的旁站监督人均应在备用竣工图号上签字认可后，才能办理该部位隐蔽验收手续。

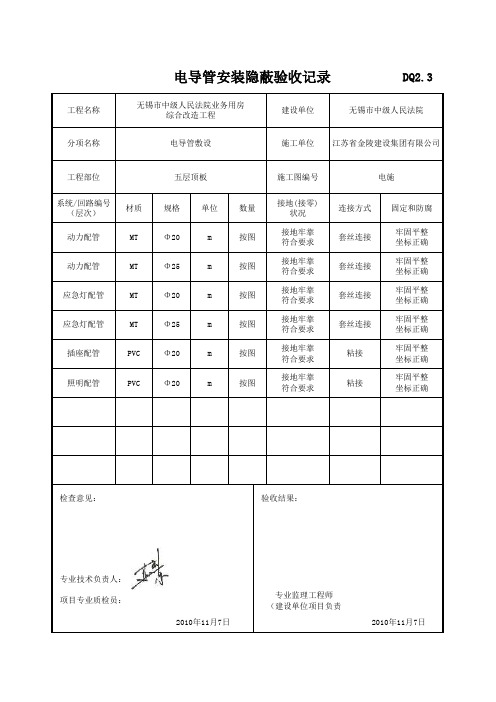

电导管安装隐蔽验收记录
DQ2.3
工程名称
无锡市中级人民法院业务用房
综合改造工程
建设单位
无锡市中级人民法院
工程部位五层顶板施工图编号电施
分项名称电导管敷设
施工单位江苏省金陵建设集团有限公司
数量接地(接零)
状况连接方式固定和防腐系统/回路编号（层次）材质规格单位按图
接地牢靠符合要求套丝连接
牢固平整坐标正确动力配管
Φ20
m
MT
按图接地牢靠符合要求套丝连接
牢固平整坐标正确动力配管Φ25m MT 按图接地牢靠符合要求套丝连接牢固平整坐标正确应急灯配管Φ20m MT 按图
接地牢靠符合要求套丝连接
牢固平整坐标正确应急灯配管
Φ25
m
MT
按图接地牢靠符合要求粘接
牢固平整坐标正确插座配管Φ20m PVC 按图接地牢靠符合要求
粘接
牢固平整坐标正确
照明配管Φ20m PVC 专业技术负责人：检查意见：验收结果：
2010年11月7日
2010年11月7日
项目专业质检员：
专业监理工程师（建设单位项目负责。
工序质量报验单A3.5工程名称：丹阳市正则小学新建项目15#实验楼编号：A 3. 5 6 —致：丹阳市建设监理中心有限公司 (监理单位)兹报验：□ 1 地基与二层□ 2 主体结构□ 3 建筑装饰装修□ 4 建筑屋面□ 5 建筑给水、排水及采暖√ 6 建筑电气□ 7 智能建筑□ 8 通风与空调□ 9 电梯子分部/分项/检验批名称：电导管安装隐蔽记录部位：二层结平验收时间：本次报验内容系第 1 次报验，本项目经理部已完成自检工作且资料完整，并呈报相应资料。
承包单位项目经理部（章）：项目经理：时间项目监理机构签收人姓名及时间承包单位签收人姓名及时间监理抽查数据及情况记录：1、收到施工相应自评/检查资料和验收记录表共页，收到时间：2、检查人：日期：监理意见：□可进行后续施工。
□核验未通过，不得进入下道工序施工，整改后再报。
项目监理机构（章）：专业监理工程师：日期：注：1、未经项目监理机构验收通过，承包单位不得进入下道工序施工。
2、承包单位项目经理部应提前提出本报验单，并给予配合。
江苏省建设厅监制电导管安装隐蔽验收记录 DQ2.3工程名称丹阳市正则小学新建项目15#实验楼建设单位丹阳投资集团有限公司分项工程电导管安装隐蔽（强电）施工单位江苏丹建集团有限公司工程部位二层施工图编号电施-02/18系统/回路编号材质规格单位数量接地（接零）状况连接方式固定和防腐15-AL-P~多联开关热镀锌钢管Φ25 米304mm2软导线跨接可靠丝扣连接砼中暗敷绑扎牢固15-AL-P~WLP1照明聚氯乙烯硬质电线管Φ20 米25配套束节胶水粘接砼中暗敷绑扎牢固15-AL-P~WLP2照明聚氯乙烯硬质电线管Φ20 米18配套束节胶水粘接砼中暗敷绑扎牢固15-AL-P~WLP3照明聚氯乙烯硬质电线管Φ20 米20配套束节胶水粘接砼中暗敷绑扎牢固15-AL-P~WLP4照明聚氯乙烯硬质电线管Φ20 米9配套束节胶水粘接砼中暗敷绑扎牢固15-AL-P~WLP5照明聚氯乙烯硬质电线管Φ20 米8配套束节胶水粘接砼中暗敷绑扎牢固15-AL-P~WLP6照明聚氯乙烯硬质电线管Φ20 米15配套束节胶水粘接砼中暗敷绑扎牢固15-AL-P~WLP7照明聚氯乙烯硬质电线管Φ20 米17配套束节胶水粘接砼中暗敷绑扎牢固15-AL-P~WLP8照明聚氯乙烯硬质电线管Φ20 米22配套束节胶水粘接砼中暗敷绑扎牢固15-AL-P~WLP9照明聚氯乙烯硬质电线管Φ20 米20配套束节胶水粘接砼中暗敷绑扎牢固验收结果：专业监理工程师：（建设单位项目负责人）年月日检查意见：1.材料有质保书、合格证符合设计要求。
2.线管弯曲半径为10D，弯扁数小于0.1D（D为管外径）。
3.线管在墙、梁中暗敷，敷设顺直畅通，走向合理。
4.安装符合设计和施工验收规范。
施工技术负责人：质检员：年月日电导管安装隐蔽验收记录 DQ2.3工程名称丹阳市正则小学新建项目15#实验楼建设单位丹阳投资集团有限公司分项工程电导管安装隐蔽（强电）施工单位江苏丹建集团有限公司工程部位二层施工图编号电施-02/18系统/回路编号材质规格单位数量接地（接零）状况连接方式固定和防腐15-1AL-1~2~W1照明聚氯乙烯硬质电线管Φ20 米25配套束节胶水粘接砼中暗敷绑扎牢固15-1AL-1~2~W2吊扇聚氯乙烯硬质电线管Φ20 米25配套束节胶水粘接砼中暗敷绑扎牢固15-1AL-1~2~W3插座聚氯乙烯硬质电线管Φ20 米18配套束节胶水粘接砼中暗敷绑扎牢固15-1AL-4~5~W1照明聚氯乙烯硬质电线管Φ20 米20配套束节胶水粘接砼中暗敷绑扎牢固15-1AL-4~5~W2吊扇聚氯乙烯硬质电线管Φ20 米9配套束节胶水粘接砼中暗敷绑扎牢固15-1AL-4~5~W3插座聚氯乙烯硬质电线管Φ20 米8配套束节胶水粘接砼中暗敷绑扎牢固15-1AL-7~10~W1照明聚氯乙烯硬质电线管Φ20 米15配套束节胶水粘接砼中暗敷绑扎牢固15-1AL-7~10~W2吊扇聚氯乙烯硬质电线管Φ20 米17配套束节胶水粘接砼中暗敷绑扎牢固15-1AL-7~10~W3插座聚氯乙烯硬质电线管Φ20 米22配套束节胶水粘接砼中暗敷绑扎牢固15-1AL-3~W1照明聚氯乙烯硬质电线管Φ20 米20配套束节胶水粘接砼中暗敷绑扎牢固验收结果：专业监理工程师：（建设单位项目负责人）年月日检查意见：1.材料有质保书、合格证符合设计要求。
2.线管弯曲半径为10D，弯扁数小于0.1D（D为管外径）。
3.线管在墙、梁中暗敷，敷设顺直畅通，走向合理。
4.安装符合设计和施工验收规范。
施工技术负责人：质检员：年月日工程名称丹阳市正则小学新建项目15#实验楼建设单位丹阳投资集团有限公司分项工程电导管安装隐蔽（强电）施工单位江苏丹建集团有限公司工程部位二层施工图编号电施-02/18系统/回路编号材质规格单位数量接地（接零）状况连接方式固定和防腐15-1AL-3~W2吊扇聚氯乙烯硬质电线管Φ20 米25配套束节胶水粘接砼中暗敷绑扎牢固15-1AL-3~W3插座聚氯乙烯硬质电线管Φ20 米25配套束节胶水粘接砼中暗敷绑扎牢固15-1AL-6~W1照明聚氯乙烯硬质电线管Φ20 米18配套束节胶水粘接砼中暗敷绑扎牢固15-1AL-6~W2吊扇聚氯乙烯硬质电线管Φ20 米20配套束节胶水粘接砼中暗敷绑扎牢固15-1AL-6~W3插座聚氯乙烯硬质电线管Φ20 米9配套束节胶水粘接砼中暗敷绑扎牢固验收结果：专业监理工程师：（建设单位项目负责人）年月日检查意见：1.材料有质保书、合格证符合设计要求。
2.线管弯曲半径为10D，弯扁数小于0.1D（D为管外径）。
3.线管在墙、梁中暗敷，敷设顺直畅通，走向合理。
4.安装符合设计和施工验收规范。
施工技术负责人：质检员：年月日工程名称丹阳市正则小学新建项目15#实验楼建设单位丹阳投资集团有限公司分项工程电导管安装隐蔽（弱电）施工单位江苏丹建集团有限公司工程部位弱电施工图编号电施-02/18系统/回路编号材质规格单位数量接地（接零）状况连接方式固定和防腐电话聚氯乙烯硬质电线管Φ20 米150配套束节胶水粘接砼中暗敷绑扎牢固网络聚氯乙烯硬质电线管Φ20 米200配套束节胶水粘接砼中暗敷绑扎牢固监控聚氯乙烯硬质电线管Φ20 米50配套束节胶水粘接砼中暗敷绑扎牢固验收结果：专业监理工程师：（建设单位项目负责人）年月日检查意见：1.材料有质保书、合格证符合设计要求。
2.线管弯曲半径为10D，弯扁数小于0.1D（D为管外径）。
3.线管在墙、梁中暗敷，敷设顺直畅通，走向合理。
4.安装符合设计和施工验收规范。
施工技术负责人：质检员：年月日电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录 DQ3.1.4工程名称丹阳市正则小学新建项目15#实验楼检验批部位二层结平项目经理张文生施工单位江苏丹建集团有限公司分包项目经理专业工长王忠林分包单位施工执行标准名称及编号DGJ32/J40-2006 施工班组长管云峰序号GB50303-2002的规定施工单位检查评定记录监理（建设）单位验收记录主控项目1金属的导管和线槽必须接地（PE）或接零（PEN）可靠，并符合下列规定：1 镀锌的钢导管、可挠性导管和金属线槽不得熔焊跨接接地线，以专用接地卡跨接的两卡间连线为铜芯软导线，截面积不小于4mm2；2 当非镀锌钢导管采用螺纹连接时，连接处的两端焊跨接接地线；当镀锌钢导管采用螺纹连接时，连接处的两端用专用接地卡固定跨接接地线；3 金属线槽不作设备的接地导体，当设计无要求时，金属线槽全长不少于2处与接地（PE）或接零（PEN）干线连接；4 非镀锌金属线槽间连接板的两端跨接铜芯接地线，镀锌线槽间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
SC管4mm2软导线跨接可靠。
JDG管紧定连接2金属导管严禁对口熔焊连接；镀锌和壁厚小于等于2mm的钢导管不得套管熔焊连接。
SC管丝扣连接JDG管紧定连接3防爆导管不应采用倒扣连接；当连接有困难时，应采用防爆活接头，其接合面应严密。
4当绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂浆抹面保护，保护层厚度大于15mm。
保护层厚度大于15mm一般项目1室外埋地敷设的电缆导管，埋深不应小于0.7m。
壁厚小于等于2mm的钢电线导管不应埋设于室外土壤内。
埋深不应小于0.7m2室外导管的管口应设置在盒、箱内。
在落地式配电箱内的管口，箱底无封板的，管口应高出二层面50～80mm。
所有管口在穿入电线、电缆后应做密封处理。
由箱式变电所或落地式配电箱引向建筑物的导管，建筑物一侧的导管管口应设在建筑物内。
3电缆导管的弯曲半径不应小于电缆最小允许弯曲半径，电缆最小允许弯曲半径应符合提示表的规定要求。
大于10D（D为管外径）4金属导管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不做防腐处理。
5室内进入落地式柜、台、箱、盘内的导管管口，应高出柜、台、箱、盘的二层面50～80mm。
续表一般项目6暗配的导管，埋设深度与建筑物、构筑物表面的距离不应小于15mm；明配的导管应排列整齐，固定点间距均匀，安装牢固；在终端、弯头中点或柜、台、箱、盘等边缘的距离150～500mm范围内设有管卡，中间直线段管卡间的最大距离应符合提示表的规定。
暗配的导管埋设深度与表面的距离大于25mm7 线槽应安装牢固，无扭曲变形，紧固件的螺母应在线槽外侧。
8防爆导管敷设应符合下列规定：1 导管间及与灯具、开关、线盒等的螺纹连接处紧密牢固，除设计有特殊要求外。
连接处不跨接接地线，在螺纹上涂以电力复合酯或导电性防锈酯。
2 安装牢固顺直，镀锌层锈蚀或剥落处做防腐处理。
9绝缘导管敷设应符合下列规定：1 管口平整光滑；管与管、管与盒（箱）等器件采用插入法连接时，连接处结合面涂专用胶合剂，接口牢固密封；2 直埋于地下或楼板内的刚性绝缘导管，在穿出地面或楼板易受机械损伤的一段，采取保护措施；3 当设计无要求时，埋设在墙内或混凝土内的绝缘导管，采用中型以上的导管；4 沿建筑物、构筑物表面和在支架上敷设的刚性绝缘导管，按设计要求装设温度补偿装置。
10金属、非金属柔性导管敷设应符合下列规定：1 刚性导管经柔性导管与电气设备、器具连接，柔性导管的长度在动力工程中不大于0.8m，在照明工程中不大于1.2m；2 可挠金属管或其他柔性导管与刚性导管或电气设备、器具间的连接采用专用接头；复合型可挠金属管或其他柔性导管的连接处密封良好，防液覆盖层完整无损；3 可挠性金属导管和金属柔性导管不能做接地（PE）或接零（PEN）的连接导体。
11 导线和线槽，在建筑物变形缝处，应设补偿装置。
施工单位检查评定结果主控项目全部合格；一般项目符合要求。
