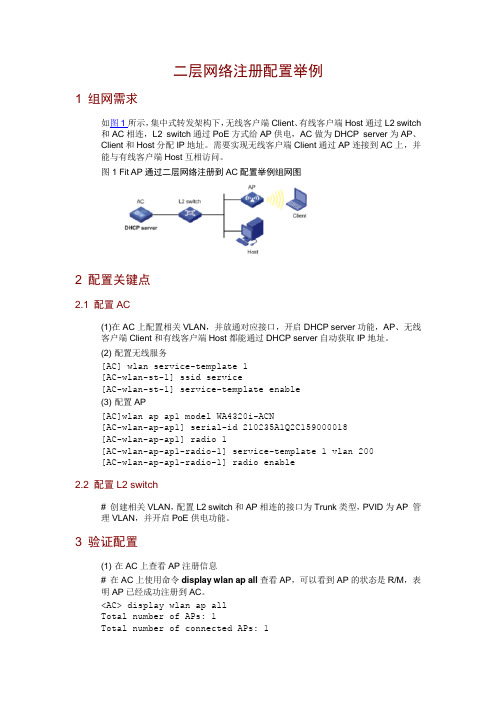

二层网络注册配置举例1 组网需求如图1所示,集中式转发架构下,无线客户端Client、有线客户端Host通过L2 switch 和AC相连,L2 switch通过PoE方式给AP供电,AC做为DHCP server为AP、Client和Host分配IP地址。
需要实现无线客户端Client通过AP连接到AC上,并能与有线客户端Host互相访问。
图1 Fit AP通过二层网络注册到AC配置举例组网图2 配置关键点2.1 配置AC(1)在AC上配置相关VLAN,并放通对应接口,开启DHCP server功能,AP、无线客户端Client和有线客户端Host都能通过DHCP server自动获取IP地址。
(2)配置无线服务[AC] wlan service-template 1[AC-wlan-st-1] ssid service[AC-wlan-st-1] service-template enable(3)配置AP[AC]wlan ap ap1 model WA4320i-ACN[AC-wlan-ap-ap1] serial-id 210235A1Q2C159000018[AC-wlan-ap-ap1] radio 1[AC-wlan-ap-ap1-radio-1] service-template 1 vlan 200[AC-wlan-ap-ap1-radio-1] radio enable2.2 配置L2 switch# 创建相关VLAN,配置L2 switch和AP相连的接口为Trunk类型,PVID为AP管理VLAN,并开启PoE供电功能。
3 验证配置(1)在AC上查看AP注册信息# 在AC上使用命令display wlan ap all查看AP,可以看到AP的状态是R/M,表明AP已经成功注册到AC。
<AC> display wlan ap allTotal number of APs: 1Total number of connected APs: 1Total number of connected manual APs: 1Total number of connected auto APs: 0Total number of connected anchor APs: 0Maximum supported APs: 3072Remaining APs: 3071Fit APs activated by license: 512Remaining fit APs: 511WTUs activated by license: 2500Remaining WTUs: 2500AP informationState : I = Idle, J = Join, JA = JoinAck, IL = ImageLoadC = Config, DC = DataCheck, R = Run, M = Master, B = Backup AP name AP ID State Model Serial ID--------------------------------------------------------------------------------ap1 1 R/M WA4320i-ACN 210235A1Q2C159000018(2)在AC上查看Client信息# 在AC上使用命令display wlan client查看在线Client,可以看到Client已经连接到AP的radio1。
在网络中,防火墙、交换机和路由器通常是网络安全的重要组成部分。
以下是一个简单的示例,演示如何配置一个具有防火墙功能的路由器和交换机。
请注意,实际配置可能会根据您的网络架构和设备型号而有所不同。
设备列表:路由器:使用Cisco设备作为示例,实际上可以是其他厂商的路由器。
路由器IP地址:192.168.1.1交换机:同样,使用Cisco设备作为示例。
交换机IP地址:192.168.1.2防火墙规则:允许内部网络向外部网络发出的通信。
阻止外部网络对内部网络的未经请求的通信。
配置示例:1. 配置路由器:Router(config)# interface GigabitEthernet0/0Router(config-if)# ip address 192.168.1.1 255.255.255.0Router(config-if)# no shutdownRouter(config)# interface GigabitEthernet0/1Router(config-if)# ip address [外部IP地址] [外部子网掩码]Router(config-if)# no shutdownRouter(config)# ip route 0.0.0.0 0.0.0.0 [外部网关]2. 配置防火墙规则:Router(config)# access-list 101 permit ip 192.168.1.0 0.0.0.255 anyRouter(config)# access-list 101 deny ip any 192.168.1.0 0.0.0.255Router(config)# access-list 101 permit ip any anyRouter(config)# interface GigabitEthernet0/1Router(config-if)# ip access-group 101 in3. 配置交换机:Switch(config)# interface Vlan1Switch(config-if)# ip address 192.168.1.2 255.255.255.0Switch(config-if)# no shutdown配置说明:路由器通过两个接口连接内部网络(192.168.1.0/24)和外部网络。
网络防火墙的负载均衡配置方法随着互联网的迅猛发展,网络安全问题日益突出。
作为维护网络安全的重要工具之一,网络防火墙起到了至关重要的作用。
然而,仅靠一个防火墙可能无法满足大量数据流的处理需求,因此,负载均衡配置方法成为提高网络防火墙性能的重要手段。
负载均衡是指将网络流量分散到多个服务器上以达到均衡负载的目的。
在网络防火墙中,负载均衡可以实现对流量的分流和分担,提高防火墙的整体性能和可靠性。
一、硬件负载均衡配置方法硬件负载均衡是常见的一种方式,其基本原理是将网络流量通过路由器、交换机等硬件设备进行分流,使得防火墙能够平均地处理对应的数据。
1. 硬件设备选择:为了实现负载均衡,需要选购支持此功能的硬件设备。
常见的有路由器、交换机、负载均衡器等。
2. 网络架构设计:在网络设计过程中,需要考虑负载均衡的需求。
一般来说,建议采用多层次的网络架构,将不同的网络流量分流到不同的服务器上,同时避免单点故障。
3. 多服务器配置:在网络防火墙中,需要部署多个服务器来完成负载均衡的任务。
在配置过程中,需要为每个服务器分配一个唯一的IP地址,并确保网络流量能正常地路由到对应的服务器。
二、软件负载均衡配置方法除了硬件负载均衡之外,软件负载均衡也是一种常见的配置方法。
软件负载均衡是通过在防火墙上安装负载均衡软件来实现的。
1. 负载均衡软件选择:市面上有许多负载均衡软件可供选择。
常见的有Nginx、HAProxy等。
选择适合自己需求的负载均衡软件非常重要。
2. 安装配置软件:根据软件的使用说明,进行安装和配置。
通常需要设置负载均衡的算法、服务器的IP地址和端口等信息。
3. 监控和调优:在配置完负载均衡软件之后,需要进行监控和调优来确保系统的稳定性和高性能。
根据实际情况,可以通过调整负载均衡算法、增加服务器数量等方法来优化负载均衡效果。
三、虚拟化负载均衡配置方法虚拟化负载均衡是在虚拟化环境中实现负载均衡的一种方式。
在网络防火墙中,使用虚拟化技术可以将多个防火墙虚拟机实例部署在不同的物理服务器上,提高整体性能。
网络防火墙的负载均衡配置方法随着网络技术的快速发展,网络防火墙在保护企业网络安全方面扮演着重要角色。
然而,随着企业网络流量的不断增加,网络防火墙的负载也越来越重,容易导致性能瓶颈。
为了解决这一问题,负载均衡技术应运而生,通过优化资源配置来提升网络防火墙的性能和可靠性。
负载均衡是指将网络流量平均分配到多台服务器或设备上,以达到提升整体处理能力的目的。
在网络防火墙的环境下,负载均衡的配置可以有效增加防火墙的吞吐量和并发连接数。
首先,合理选择负载均衡算法是实现网络防火墙负载均衡的关键。
常见的负载均衡算法有轮询、最小连接数、哈希算法等。
轮询算法将每个请求依次分发给每台服务器,均匀分配负载;最小连接数算法将请求分发给当前连接数最少的服务器;哈希算法则根据请求的某个特定值,如源IP地址或URL,将请求分发给确定的服务器。
不同的应用场景可根据实际情况选择合适的负载均衡算法,以达到最佳的性能。
其次,在配置网络防火墙负载均衡时,需确保各个服务器或设备之间的网络连接无障碍,以保证流量的正常传递。
可以采用物理链路聚合技术,通过将多个物理接口绑定成一个逻辑接口的方式,增加网络带宽和冗余度,提高负载均衡的可靠性。
同时,还可以通过定期监测服务器的状态和性能指标,及时发现故障或性能下降的服务器,并进行调整或替换,以保证整个负载均衡系统的稳定性。
另外,为了进一步提升网络防火墙的负载均衡效果,还可以采用智能流量调度技术。
这种技术通过深度分析网络流量,识别出具有较高访问需求或优先级的特定流量类型,将其优先分发到性能较好的服务器上。
这样可以在保证关键流量的高优先级处理能力的同时,提高整体网络防火墙的处理速度。
此外,负载均衡配置还需要注意安全性。
对于网络防火墙来说,安全性是首要考虑因素。
为了保护系统免受各种攻击和恶意流量的影响,可以采用多层安全防护策略。
例如,可以在负载均衡设备上配置访问控制列表(ACL),限制流量的来源和目的地;通过配置反向代理服务器,隐藏响应服务器的真实IP地址,增加系统的安全性。
如何配置防火墙混合工作模式案例一:++++++++++++++++++++++++++++++++++++++++注:缺省访问权限都允许的情况下,完成如下的配置即可具体的访问控制配置过程参考访问控制操作篇此环境中由路由器完成NAT(源地址转换)功能以实现共享上网++++++++++++++++++++++++++++++++++++++++〖配置相应网口的工作模式以及IP地址〗TopsecOS# network interface eth0 no switchportTopsecOS# network interface eth0 ip add 192.168.7.165 mask 255.255.255.0 TopsecOS# network interface eth0 no shutdownTopsecOS# network interface eth1 switchportTopsecOS# network interface eth1 switchport mode accessTopsecOS# network interface eth1 switchport access-vlan 1TopsecOS# network interface eth1 no shutdownTopsecOS# network interface eth2 switchportTopsecOS# network interface eth2 switchport mode accessTopsecOS# network interface eth2 switchport access-vlan 1TopsecOS# network interface eth2 no shutdown配置完毕TopsecOS# network interface vlan.1 no shutdown配置完毕〖配置缺省路由〗TopsecOS# network route add dst 0.0.0.0/0 gw 192.168.7.1建议在此不要选择连接端口,让系统自动选择即可〖简单的配置各个网口区域的缺省策略后即可正常通讯〗TopsecOS# define area add name area_eth0 attribute 'eth0 ' access on TopsecOS# define area add name area_eth1 attribute 'eth1 ' access on TopsecOS# define area add name area_eth2 attribute 'eth2 ' access on++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++ ++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++++案例二:++++++++++++++++++++++++++++++++++++注:缺省访问权限都允许的情况下,完成如下的配置即可具体的访问控制配置过程参考访问控制操作篇++++++++++++++++++++++++++++++++++++〖配置相应网口的工作模式以及IP地址〗TopsecOS# network interface eth0 no switchportTopsecOS# network interface eth0 ip add 192.168.7.165 mask 255.255.255.0 TopsecOS# network interface eth0 no shutdownTopsecOS# network interface eth1 switchportTopsecOS# network interface eth1 switchport mode TrunkTopsecOS# network interface eth1 switchport trunk encapsulation dot1q TopsecOS# network interface eth1 switchport trunk native-vlan 1 TopsecOS# network interface eth1 switchport access-vlan 10TopsecOS# network interface eth1 switchport trunk allowed-vlan 1-1000 TopsecOS# network interface eth1 no shutdownTopsecOS# network interface eth2 switchportTopsecOS# network interface eth2 switchport mode accessTopsecOS# network interface eth2 switchport trunk encapsulation dot1q TopsecOS# network interface eth2 switchport trunk native-vlan 1 TopsecOS# network interface eth2 switchport access-vlan 30TopsecOS# network interface eth2 switchport trunk allowed-vlan 1-1000 TopsecOS# network interface eth2 no shutdownTopsecOS# network route add dst 0.0.0.0/0 gw 192.168.7.1〖简单的配置各个网口区域的缺省策略后即可正常通讯〗TopsecOS# define area add name area_eth0 attribute 'eth0 ' access on TopsecOS# define area add name area_eth1 attribute 'eth1 ' access on TopsecOS# define area add name area_eth2 attribute 'eth2 ' access on。
静态路由实现路由负载分担/主备备份案例本文以华为设备为例静态路由简介静态路由是一种需要管理员手工配置的特殊路由。
静态路由比动态路由使用更少的带宽,并且不占用CPU资源来计算和分析路由更新。
但是当网络发生故障或者拓扑发生变化后,静态路由不会自动更新,必须手动重新配置。
静态路由有5个主要的参数:目的地址和掩码、出接口和下一跳、优先级。
使用静态路由的好处是配置简单、可控性高,当网络结构比较简单时,只需配置静态路由就可以使网络正常工作。
在复杂网络环境中,还可以通过配置静态路由改进网络的性能,并且可以为重要的应用保证带宽。
配置注意事项一般情况下两个设备之间的通信是双向的,因此路由也必须是双向的,在本端配置完静态路由以后,请不要忘记在对端设备上配置回程路由。
在企业网络双出口的场景中,通过配置两条等价的静态路由可以实现负载分担,流量可以均衡的分配到两条不同的链路上;通过配置两条不等价的静态路由可以实现主备份,当主用链路故障的时候流量切换到备用链路上。
静态路由实现路由负载分担组网需求如图1所示,PC1和PC2通过4台Switch相连,从拓扑图中可以看出,数据从PC1到PC2有两条路径可以到达,分别是PC1-SwitchA-SwitchB-SwitchC-PC2和PC1-SwitchA-SwitchD-SwitchC-PC2,为了有效利用链路,要求从PC1到PC2的数据流平均分配到两条链路上,而且当一条链路故障之后数据流自动切换到另一条链路上去。
说明:请确保该场景下互联接口的STP处于未使能状态。
因为在使能STP的环形网络中,如果用交换机的VLANIF接口构建三层网络,会导致某个端口被阻塞,从而导致三层业务不能正常运行。
图1 配置静态路由实现路由负载分担组网图配置思路采用如下的思路配置静态路由实现路由负载分担:创建VLAN并配置各接口所属VLAN,配置各VLANIF接口的IP地址。
配置数据流来回两个方向的静态路由。
深信服防火墙路由接口配置案例路由接口的典型应用环境是将SANGFOR NGAF 设备以路由模式部署在公网出口,代理内网上网,像一个路由器一样部署在网络中,如下图所示:配置案例:某用户网络是跨三层的环境,购买NGAF 设备打算部署在公网出口,代理内网用户上网,公网线路是光纤接入固定分配IP 的。
第一步:通过管理口(ETH0) 的默认IP 登录设备。
管理口的默认IP 是10.251.251.251/24 ,在计算机上配置一个相同网段的IP 地址,通过https://10.251.251.251 登录设备。
第二步:配置外网接口,通过『网络』→『接口/区域』,点击需要设置成外网接口的接口,如eth2,出现以下页面:接口[类型]选择路由。
[基本属性]可以设置是否为WAN 口和允许PING。
如果是WAN 口,是否与IPSEC VPN 出口线路匹配。
连接上行链路的接口需要勾选WAN 口。
[区域]选择接口eth2 所属的区域。
区域需要提前设置,本例将ETH2 划入WAN 区域,对于区域的设置请参考章节3.3.1.5 区域设置。
选择配置IPv4 地址:[连接类型]包括静态IP、DHCP、ADSL 拨号三种,根据该线路的特征进行配置,如果选择静态IP,需要填写好IP 地址/掩码以及下一跳网关;如果该接口是DHCP 自动获得地址,则设置DHCP;如果线路是ADSL 拨号,则配置好拨号所需的用户名、密码和其他拨号参数。
静态IP 地址可以填写成“IP/掩码”和“IP/掩码-HA”两种形式,后一种形式表示同步网口配置时,不同步IP 地址,“IP/掩码-HA”的形式适用于NGAF 设备双机部署的环境。
本案例中外网接口连接的是静态IP 的光纤线路,所以选择静态IP,并且配置ISP 提供给该光纤线路的公网IP 地址和下一跳网关。
[线路带宽]设置公网链路的上下行带宽。
点击可以修改带宽单位,包括KB/s,MB/s,GB/s。
[链路故障检测]用于检测链路的好坏。
案例类型:典型配置
标题:V7 防火墙基于ISP出链路负载均衡的配置举例
关键字:防火墙,ISP,负载均衡
产品:安全产品F1000系列
技术分类:安全产品技术
功能需求:
本文主要介绍了V7版本防火墙基于ISP的出链路负载均衡的配置要点及注意事项。
主要需要实现的需求有两个:
1.为提高链路可靠性和稳定性,避免单条链路负载过大,需要内网用户访问外网能够基于ISP表项选择不同的运营商线路;
2.在内网用户访问外网的同时,外网也需要能够访问内网服务器。
组网信息及描述:
如图所示,内网用户192.168.0.1/24通过FW出口访问公网,FW根据其ISP表项将其报文发给不同的运营商线路,在本例中,具体使用电信众多ISP表项中的
101.102.100.0网段代替说明电信链路,同样,使用221.0.0.0网段代替说明联通链路,防火墙通往电信链路路由器RT2 100.0.0.2的出口地址为100.0.0.1,通往联通链路
路由器RT3 200.0.0.2的出口地址为200.0.0.1。
配置步骤:
1.配置接口IP地址及静态路由,放通turst,local,untrust域(略)。
2.导入ISP表项:
在H3C官网下载最新的ISP表项文件导入FW设备。
# 导入ISP文件loadbalance isp file isp-file-name
3.配置逻辑链路组及逻辑链路
#配置链路组lg1/2
loadbalance link-group lg1
loadbalance link-group lg2
#配置逻辑链路 link1/2
Loadbalance link link1
router ip 100.0.0.2
link-group lg1
loadbalance link link2
router ip 200.0.0.2
link-group lg1
4.配置虚服务器
#配置虚服务器
virtual-server vs type link-ip
virtual ip address 0.0.0.0 0
default link-group lg1
service enable
5.配置负载均衡策略
#配置负载均衡类
loadbalance class chinatel type link-generic
match 1 isp chinatel
loadbalance class chinauni type link-generic
match 2 isp cnc
#配置负载均衡动作
loadbalance action 1 type link-generic
link-group lg1
loadbalance action 2 type link-generic
link-group lg2
#配置负载均衡策略
loadbalance policy 1 type link-generic
class chinatel action 1
loadbalance policy 2 type link-generic
class cnc action 2
在Client和防火墙上查看路由表,均没有到达公网的路由:
测试链路连通性:
[client]ping 101.102.100.2
Ping 101.102.100.2 (101.102.100.2): 56 data bytes, press CTRL_C to break
56 bytes from 101.102.100.2: icmp_seq=0 ttl=253 time=1.000 m s
56 bytes from 101.102.100.2: icmp_seq=1 ttl=253 time=2.000 m s
查看debug信息:
Debug nat :
*Nov 10 18:58:31:927 2017 LB NAT/7/COMMON: -Context=1;
PACKET: (GigabitEthernet1/0/0-out-session) Protocol: ICMP
192.168.0.1: 0 - 101.102.100.2: 0(VPN: 0) ------>
100.0.0.1: 0 - 101.102.100.2: 0(VPN: 0)
内网访问联通网段结果一样,防火墙上并没有路由,说明访问公网负载均衡生效。
6.公网访问内网的配置
#nat地址转换
nat server protocol icmp global 100.0.0.1 inside 192.168.0.1
nat server protocol icmp global 200.0.0.1 inside 192.168.0.1
#保持上一跳
ip last-hop hold
配置完后测试结果:
[RTA]ping 100.0.0.1
Ping 100.0.0.1 (100.0.0.1): 56 data bytes, press CTRL_C to break
Request time out
Request time out
7.nat server转换后仍旧匹配了全0的虚服务,因此链路不通。
解决方案:
#链路组loadbalance link-group lan
transparent enable
probe 1
#链路loadbalance link ser
router ip 192.168.1.1
link-group lan
#虚服务virtual-server ser type link-ip
virtual ip address 192.168.1.0 24
default link-group lan
service enable
测试结果:
<H3C>ping 100.0.0.1
Ping 100.0.0.1 (100.0.0.1): 56 data bytes, press CTRL_C to break
56 bytes from 100.0.0.1: icmp_seq=0 ttl=254 time=1.612 ms
56 bytes from 100.0.0.1: icmp_seq=1 ttl=254 time=1.091 ms
或进行相关策略配置:
acl advanced 3501
rule 0 permit ip destination 100.0.0.0 0
rule 1 permit ip destination 200.0.0.0 0
acl advanced 3502
rule 0 permit ip destination 192.168.1.0 0.0.0.255
loadbalance class lc type link-generic match-any#创建负载均衡类
match 1 acl 3501#创建ACL类匹配规则
match 2 acl 3502
loadbalance action la type link-generic
forward all#配置负载均衡动作为转发
loadbalance policy lp type link-generic
class lc action la#配置负载均衡策略
virtual-server vs type link-ip
virtual ip address 0.0.0.0
lb-policy lp
8.查看debug报文
H3C>debugging nat packet *Nov 14 21:07:04:117 2017 L1000-M-OldWeb NAT/7/COMMON: -Context=1;
PACKET: (GigabitEthernet1/0/2-in-config) Protocol: ICMP
100.0.0.2:13109 - 100.0.0.1: 2048(VPN: 0) ------>
100.0.0.2:13109 - 192.168.1.1: 2048(VPN: 0)
公网访问内网有nat地址的转换,表示可以成功访问内网。
至此,需要内网用户访问外网能够基于ISP表项选择不同的运营商线路;在内网用户访问外网的同时,外网也需要能够访问内网服务器,这两条需求也就实现了。
