时隙Timeslot(时隙)专用于某一个单个通道的时隙信息的串行自复用的一个部分。
在T1和E1服务中，一个时隙通常是指一个64kbps的通道。
E1线路知识点总结1、一条E1是2M的链路，用PCM编码。
2、一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
3、每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
4、每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
E1帧结构E1有成帧,成复帧与不成帧三种方式,在成帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15,第17到第31共30个时隙可用于传输有效数据;而在不成帧的E1中,所有32个时隙都可用于传输有效数据.一．E1基础知识E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。
在一个帧中，TS0主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。
我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。
如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。
由PCM编码介绍E1：由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，Si, Sa4, Sa5, Sa6,Sa7,A比特占用, 若系统运用了CRC校验，则Si比特位置改传CRC校验码。
TS16为信令时隙, 当使用到信令(共路信令或随路信令)时,该时隙用来传输信令, 用户不可用来传输数据。
CPOS线路总共可以划分成63个E1时隙，每个时隙对应一个号对于两种划分方式，划分出来的时隙号是不一样的这里假设TUG3＝2 TUG2=1 TU12＝1的时候如果用第一种划分方式，那么对应的时隙号应该是 2+(1-1)*3+(1-1)*21＝2，思科的设备采用这种划分方式。
如果用第二种划分方式，那么对应的时隙号应该是 1+(1-1)*3+(2-1)*21=22，华为的设备采用这种划分方式。
也就是说当TUG3 TUG2 和TU12 都相同的时候，对于思科和华为划分出来的时隙号是不一样的如果两种设备之间要通信，必须TUG3 、TUG2 和TU12 三个值相同。
对于思科的设备来说：还有一个命令叫AU-4，一条155M CPOS线路就是一个au-4所以它后面的参数就为1,au-4 又分成3个Tug3，则参数是1-3，每个Tug3又划分成7个Tug2，当然参数就为：1-7，然后１个Tug2又生成3个Ｅ１线路，参数当然就是1-3，3*7*3=63(3-7-3结构)正好63条E1配置时：先配置CPOS卡为E1划分然后配置63个E1通道最后配置由E1通道虚拟出来的串口controller SONET 2/0/0ais-shutframing sdhclock source lineaug mapping au-4!au-4 1 tug-3 1 //Au-4里分为3组Tug-3,这里配置第1组mode c-12 //C-12就是封装E1tug-2 1 e1 1 unframed //一个Tug-3里分7组Tug-2,这里配置第1组,1组Tug-2里又分3个E1,这里配置第1个E1,所以就是 Tug-2 1 E1 1，这也是思科第1个E1时隙。
tug-2 1 e1 2 unframedtug-2 1 e1 3 unframed…………tug-2 7 e1 3 unframed //这个是第21个时隙!au-4 1 tug-3 2 //配置第二组Tug-3mode c-12tug-2 1 e1 1 unframed…………tug-2 7 e1 3 unframedau-4 1 tug-3 3mode c-12tug-2 1 e1 1 unframed…………tug-2 7 e1 3 unframed当把所有的E1都划分出来后，就可以找到相应的串口，在串口下配置相应的IP地址interface Serial2/0/0.1/1/1/1:0interface Serial2/0/0.1/1/1/2:0interface Serial2/0/0.1/1/1/3:0interface Serial2/0/0.1/1/2/1:0interface Serial2/0/0.1/1/2/2:0interface Serial2/0/0.1/1/2/3:0interface Serial2/0/0.这部分对应的是你的卡所在的槽位，后面的部分，对应的是au-4/tug-3/tug-2/tu12:0在实际应用中，一般是在汇聚节点申请CPOS线路，分支节点是E1，这样线路提供商会告诉你每个分支节点对应的E1时隙是多少Au-4 Tug-3 Tug-2 Tu12与时隙对应关系可以自已算出来，或者参考下表au-4 tug-3 tu-2 tu-12 时隙1 1 1 1 11 2 1 1 21 3 1 1 31 12 1 41 2 2 1 51 32 1 61 1 3 1 71 2 3 1 81 3 3 1 91 1 4 1 101 2 4 1 111 3 4 1 121 1 5 1 131 2 5 1 141 3 5 1 151 1 6 1 161 2 6 1 171 3 6 1 181 1 7 1 191 2 7 1 201 3 7 1 211 1 12 221 2 1 2 231 3 12 241 12 2 251 2 2 2 261 32 2 271 1 32 281 2 3 2 291 3 32 301 1 42 311 2 4 2 32 1 3 4 2 33 1 1 5 2 34 1 2 5 2 35 1 3 5 2 36 1 1 6 2 37 1 2 6 2 38 1 3 6 2 39 1 1 7 2 40 1 2 7 2 41 1 3 7 2 42 1 1 1 3 43 1 2 1 3 44 1 3 1 3 45 1 1 2 3 46 1 2 2 3 47 1 3 2 3 48 1 1 3 3 49 1 2 3 3 50 1 3 3 3 51 1 1 4 3 52 1 2 4 3 53 1 3 4 3 54 1 1 5 3 55 1 2 5 3 56 1 3 5 3 57 1 1 6 3 58 1 2 6 3 59 1 3 6 3 60 1 1 7 3 61 1 2 7 3 62 1 3 7 3 63。

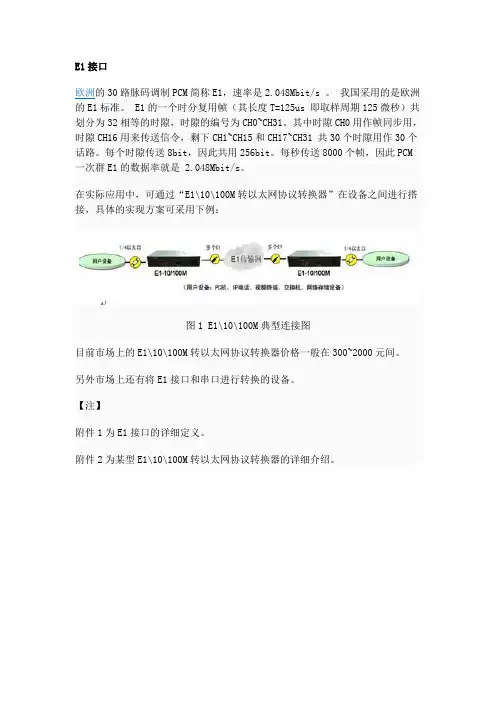

E1接口扫盲目录一、概述二、E1的帧结构三、E1的PCM编码形式四、E1的接口特性五、E1的使用方法六、E1使用注意事项七、E1常用知识问答前言欧洲的30路脉码调制PCM简称E1，速率是2.048Mbit/s。
我国采用的E1是欧洲的E1标准。
E1的一个时分复用帧（其长度T=125us 即取样周期125微秒）共划分为32相等的时隙，时隙的编号为TS0~TS31。
其中，时隙TS0用作帧同步用，时隙TS16用来传送信令，剩下TS1~TS15和TS17~TS31共30个时隙用作30个话路。
每个时隙传送8bit，因此共用256bit。
每秒传送8000个帧，因此PCM一次群E1的数据率就是2.048Mbit/s。
一、概述1、一条E1链路带宽是2.048Mbps，用PCM编码。
2、一个E1帧的长度为256个bit,每帧分为32个时隙，每个时隙为8个bit。
3、每秒有8000个E1的帧通过接口，即8K*256=2048kbps。
4、每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
二、E1的帧结构E1有成帧,成复帧与不成帧三种帧结构方式。
在成帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15,第17到第31共30个时隙可用于传输有效数据;而在不成帧的E1中,所有32个时隙都可用于传输有效数据。
在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。
在一个帧中，TS0主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。
我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。
E1线路知识点总结1、一条E1是2.048M的链路，用PCM编码。
2、一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
3、每秒有8k个E1的帧通过接口,即8K*256=2048kbps。
4、每个时隙在E1帧中占8bit，8＊8k=64k，即一条E1中含有32个64K。
E1帧结构:分为成帧，成复帧与不成帧三种方式在成帧的E1中第0时隙用于传输帧同步数据，其余31个时隙可以用于传输有效数据;在成复帧的E1中，除了第0时隙外，第16时隙是用于传输信令的，只有第1到15，第17到第31共30个时隙可用于传输有效数据；而在不成帧的E1中，所有32个时隙都可用于传输有效数据.一．E1基础知识E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F)，16个帧组成一个复帧(MF)。
在一个帧中,TS0主要用于传送帧定位信号（FAS）、CRC—4（循环冗余校验)和对端告警指示,TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息.我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。
如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了.由PCM编码介绍E1：由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，Si, Sa4, Sa5，Sa6，Sa7,A比特占用, 若系统运用了CRC校验，则Si比特位置改传CRC校验码。
TS16为信令时隙，当使用到信令(共路信令或随路信令)时，该时隙用来传输信令, 用户不可用来传输数据。
所以2M的PCM码型有① PCM30 : PCM30用户可用时隙为30个，TS1—TS15,TS17-TS31。

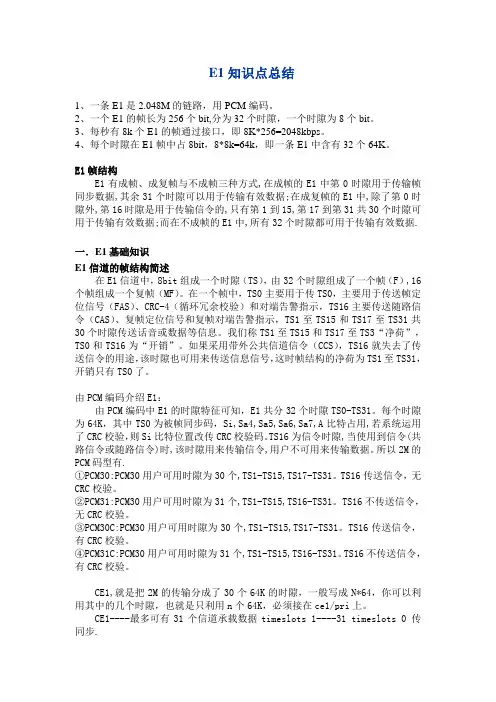

E1知识点总结1、一条E1是2.048M的链路，用PCM编码。
2、一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
3、每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
4、每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
E1帧结构E1有成帧、成复帧与不成帧三种方式,在成帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15,第17到第31共30个时隙可用于传输有效数据;而在不成帧的E1中,所有32个时隙都可用于传输有效数据.一．E1基础知识E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。
在一个帧中，TS0主要用于传TS0，主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。
我们称TS1至TS15和TS17至TS3“净荷”，TS0和TS16为“开销”。
如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。
由PCM编码介绍E1：由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，Si,Sa4,Sa5,Sa6,Sa7,A比特占用,若系统运用了CRC校验，则Si比特位置改传CRC校验码。
TS16为信令时隙,当使用到信令(共路信令或随路信令)时,该时隙用来传输信令,用户不可用来传输数据。
所以2M的PCM码型有.①PCM30:PCM30用户可用时隙为30个,TS1-TS15,TS17-TS31。

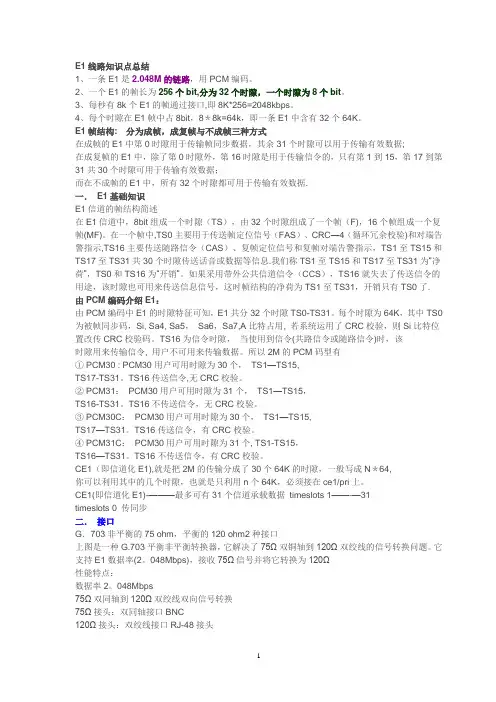

E1线路知识点总结1、一条E1是2.048M的链路，用PCM编码。
2、一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
3、每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
4、每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
E1帧结构E1有成帧、成复帧与不成帧三种方式,在成帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15,第17到第31共30个时隙可用于传输有效数据;而在不成帧的E1中,所有32个时隙都可用于传输有效数据.一． E1基础知识E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。
在一个帧中，TS0主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。
我们称TS1至TS15和TS17至TS31为"净荷"，TS0和TS16为"开销"。
如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。
由PCM编码介绍E1：由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，Si, Sa4, Sa5, Sa6,Sa7,A比特占用, 若系统运用了CRC校验，则Si比特位置改传CRC校验码。
TS16为信令时隙, 当使用到信令(共路信令或随路信令)时,该时隙用来传输信令, 用户不可用来传输数据。
所以2M的PCM码型有① PCM30 : PCM30用户可用时隙为30个, TS1-TS15,TS17-TS31。
E1线路知识点总结1、一条E1是2.048M的链路，用PCM编码。
2、一个E1的帧长为256个bit,分为32个时隙，一个时隙为8个bit。
3、每秒有8k个E1的帧通过接口，即8K*256=2048kbps。
4、每个时隙在E1帧中占8bit，8*8k=64k，即一条E1中含有32个64K。
E1帧结构E1有成帧,成复帧与不成帧三种方式,在成帧的E1中第0时隙用于传输帧同步数据,其余31个时隙可以用于传输有效数据;在成复帧的E1中,除了第0时隙外,第16时隙是用于传输信令的,只有第1到15,第17到第31共30个时隙可用于传输有效数据;而在不成帧的E1中,所有32个时隙都可用于传输有效数据.一．E1基础知识E1信道的帧结构简述在E1信道中，8bit组成一个时隙（TS），由32个时隙组成了一个帧（F）,16个帧组成一个复帧（MF）。
在一个帧中，TS0主要用于传送帧定位信号（FAS）、CRC-4（循环冗余校验）和对端告警指示，TS16主要传送随路信令（CAS）、复帧定位信号和复帧对端告警指示，TS1至TS15和TS17至TS31共30个时隙传送话音或数据等信息。
我们称TS1至TS15和TS17至TS31为“净荷”，TS0和TS16为“开销”。
如果采用带外公共信道信令（CCS），TS16就失去了传送信令的用途，该时隙也可用来传送信息信号，这时帧结构的净荷为TS1至TS31，开销只有TS0了。
由PCM编码介绍E1：由PCM编码中E1的时隙特征可知，E1共分32个时隙TS0-TS31。
每个时隙为64K，其中TS0为被帧同步码，Si, Sa4, Sa5, Sa6,Sa7,A比特占用, 若系统运用了CRC校验，则Si比特位置改传CRC校验码。
TS16为信令时隙, 当使用到信令(共路信令或随路信令)时,该时隙用来传输信令, 用户不可用来传输数据。
所以2M的PCM码型有①PCM30 : PCM30用户可用时隙为30个, TS1-TS15,TS17-TS31。
E1接口简介E1接口是一种数字传输接口标准，通常用于高速数据传输和电话通信。
它是TDM（时分多路复用）技术的一种应用，支持多路语音和数据传输。
本文将介绍E1接口的基本原理、特性和应用。
基本原理E1接口使用双绞线或同轴电缆传输数字信号。
它采用2.048Mbps的速率，将传输数据分成32个时隙，每个时隙有64Kbps的容量。
其中一个时隙用于传输管理性数据，即D信道，用于传输控制信息和信令。
其余31个时隙用于传输用户数据，即B信道，用于传输语音和数据。
E1接口使用HDB3（高密度双极性3级）编码方式，可以实现传输稳定和抗干扰能力较强的特性。
数据在发送端经过HDB3编码后，传输到接收端进行解码。
这种编码方式可以在传输过程中检测和纠正错误，确保数据的可靠性。
特性E1接口具有以下特性：1.高速传输：E1接口的速率为2.048Mbps，可实现高速数据传输和语音通信。
2.多路复用：E1接口的时分多路复用技术可以将多个通信信道合并传输，提高传输效率。
3.双工通信：E1接口支持双向通信，可以同时进行发送和接收数据。
4.错误检测和纠正：E1接口使用HDB3编码，可以在传输过程中检测和纠正错误，提高数据的可靠性。
5.灵活配置：E1接口可以根据实际需求灵活配置通信信道，满足不同应用场景的需求。
应用E1接口广泛应用于以下领域：1.电信运营商：E1接口常用于电话通信网络中的传输链路，用于语音通信和数据传输。
2.数据通信：E1接口可用于数据通信网络中的传输链路，支持高速数据传输，适用于互联网接入、局域网互联等场景。
3.无线通信：E1接口可用于无线通信系统中的基站传输链路，支持语音和数据传输。
4.远程监控：E1接口可用于远程监控系统中的视频传输和数据传输，实现远程监控和控制。
配置示例以下示例展示了如何使用Markdown文本格式配置E1接口：```markdown # E1接口配置示例接口配置interface e1 0/0/0description E1接口示例clock source internalframing crc4通道配置e1 0/0/0timeslot 1-30crc4 enable``` 通过以上配置示例，可以实现对E1接口的基本配置和通道的灵活配置。
