新型试电笔说明书

说明书（示例）(注：蓝字为编辑时另加的标题，原件中无此标题，目的是与当前的说明书格式一致)试电笔( 实用新型名称应与实用新型专利请求书中所填写的一致，简明表明实用新型产品及其功能和 / 或用途；不应使用非技术性词语、商标、代号、人名、地名，字数不超过20 个字，打印在说明书正文前居中位置)一、技术领域本实用新型涉及一种指示电压存在的试电装置，尤其是能识别安全和危险电压的试电笔。

( 这一部分直接指出实用新型所属于的或应用的技术领域，打印时应与名称空一行。

) 二、背景技术目前，公知的试电笔构造是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。

将测试触头与被测物接触，人手接触手触电极，当被测物相对大地具有较高电压时，氖管启辉，表示被测物带电。

但是，很多电器的金属外壳不带有对人体有危险的触电电压，仅由于分布电容和 /或正常的电阻感应产生电势，使氖管启辉。

一般试电笔不能区分有危险的触电电压和无危险的感应电势，给检测漏电造成困难，容易造成错误判断。

( 这一部分是对最相近的已有技术的说明，它是作出实用技术新型方案的基础。

在此还应说明已有技术的不足，帮助理解下面引出的实用新型方案，应当引证有参考价值的已有文献、资料。

对已有技术的评价应实事求是。

)三、发明内容要解决的技术问题：本实用新型的目的是提供一种试电笔，它不仅能测出被测物是否带电，而且能方便地区分是危险的触电电压还是无危险的感应电势。

( 这一部分是实用新型的目的，是说明书中不可少的，它应当针对已有技术存在的技术上的不足，正面明确地说明要完成的技术课题)技术方案：本实用新型的目的是这样实现的：在绝缘外壳中，测试触头、限流电阻、氖管和手触电极电连接，设置一分流电阻支路，使测试触头与一个分流电阻一端电连接，分流电阻另一端与一个人体可接触的识别电极电连接。

当人手同时接触识别电极和手触电极时，使分流电阻并联在测试触头、限流电阻、氖管、手触电极电路中，测试时，人手只和手触电极接触，氖管启辉，表示被测物带电。

使用说明书---- V2.01 描述1.1此电笔为便携专业的测量仪器，具有美观的液晶显示器。

1.2转换开关单手操作便于测量。

适用广大的汽车维修工厂、学校、科研单位。

1.3电笔具有自动关机功能。

1.4传感器模拟：模拟霍尔、光电、电磁式传感器。

如曲轴位置、凸轮轴位置、车速、轮速等。

1.5执行器驱动：驱动点火线圈、独立式点火线圈、点火模块、喷油嘴、两线怠速阀、碳罐电磁阀、压缩机电磁阀、调压电磁阀、里程表、转速表、鼓风机调速模块、音响功放等1.6直流电压测量：电压档0-40V 电压试灯档6-18V1.7线路通断测量1.8常规试灯：6-18V1.9 LED试灯：0-40V1.10电源极性判断：0-40V1.11二极管极性判断1.12充电性能判断：12V 24V机动车辆1.13照明1.14线路虚电测量：6-18V机动车辆1.15方波测量：0-40V2安全信息2.1使用本电笔时应特别注意，不当的使用可能会造成电击或损坏仪表，在使用中应遵循通常的安全操作规程以及完全使用本手册规定的安全措施。

2.2必须使用原配8.4V锂电池充电器，充电时远离易燃易爆物品。

充电器绿色指示灯亮起，表示充电已满，应及时停止充电。

2.3为充分利用本电笔的功能和确保安全操作，请仔细阅读使用说明。

3准备3.1使用电笔时，用户必须遵守安全规则。

---通用的防电击保护。

---防止误用电笔档位。

---正确的充电操作。

3.2接收到电笔后，检查是否在运输中损坏。

3.3在恶劣环境下保存、装运后，检查并确认是否损坏。

3.4在测量电压之前，应确定电压极性与电笔极性一致。

3.5在测试点火系统时候，必须注意保持人体与点火高压部分距离，以防高压电击。

4 使用4.1使用时，必须用正确功能以及档位。

4.2不要超过个档位的量程。

4.3在测量电压时，不要高于40V。

4.4在线路通断、信号输出时，不要连接电压源。

4.5不要带电测量通断。

4.6在电压测量、信号驱动时，地线均需要接负极。

五、电压测量遵循手册第三点所提到的安全测试规范5-1 在测试前，首先将两表笔连接到被测导体因为技术原 因，防水型测电笔不能在低于12V 的电压下操作。

5-2 测量交流电压时,电压通过LED（4）和数字LCD（9） 指示(只有UT15C)。

（+）和（-）LEDS指示交流电压，并且伴有蜂鸣。

5-3 测量直流电压时, 如果使用L2接电压的正极L1接电压 的负极,LED(4)会显示相应的电压, 同时LED(8)中指四、设备各部分的功能介绍.4-1 表笔 L14-2 表笔 L24-3 测试点照明灯4-4 电压指示LED4-5 单表笔测试指示LED4-6 左/右旋转测量指示LED4-7 通断指示LED4-8 极性指示LED4-9 电压显示LCD(只有UT15C)4-10 照明开关4-11 用于单表笔测试和三相交流电相位指示的人体接触 点4-12 电池盖4-13 出厂前防漏电绝缘片注: 尊敬的用户, 当您拥有本设备正准备使用时,应该首 先把绝缘片取出, 这样电池才可以正常供电。

(电池 盖取出方法请参考后面的12部分图示)此后可以把此绝缘片丢进垃圾箱, 因为再也没有必要 使用它了。

3214811101312十三、技术指标（UT15A，UT15B和UT15C）本产品通过了以下安规认证：IP65,EN61010-1/EN61010-031/EN61326，并且符合CAT IV 600V。

三相电力系统测试图示注: 请考虑你的环紧当你处置你的一次性电池或蓄电池时。

他们属于含有有害废物的垃圾，在大多数请况下，电池可以在卖点回收。

请遵循各地的有效地回收规则，再利用旧电池和蓄13-18 电源 2×1.5V LR03 电池Max. 30mA/ Approx. 450mW13-19 温度范围 -10℃~50℃13-20 过电压保护等级 CAT IV 600V13-21 污染等级 213-22 安规 IP65EN61010-1/EN61010-031/EN6132613-23 重量 210g ( 含电池 )13-24 尺寸 275×51×30 mm13-1 LED电压范围 12…690V AC/DC13-2 LED电压指示点 ±12,24,50,120,230,400,690V13-3 LCD电压范围 24…690V AC/DC(only UT15C)LCD分辨率 1V(only UT15C )电压误差 ±(3% + 5Dig)(only UT15C)13-4 电压测量 自动13-5 声音提示 有13-6 极性指示 交流和直流都有13-7 量程 自动13-8 响应时间 < 0.1S LED/LCD<2S13-9 内部基本负载 大约2.5W 在690V13-10 电流峰值 Is<0.04A / Is( after 5s)<3.5mA13-11 测试时间 15S ( LCD ); 3S ( LED )13-12 恢复时间 5min13-13 自动开机 ≥12VDC/AC(LCD24V)13-14 单表笔测试 电压范围100 (690V)频率范围50…400Hz13-15 过电压保护 690V AC/DC13-16 通断测试 电阻大约.0…100kΩ(只有UT15B/C)精确度 Rn +50%13-17 旋转测试(三相交流电) 电压范围100 (690V)频率 50…60Hz测试原则: 双极性和连接。

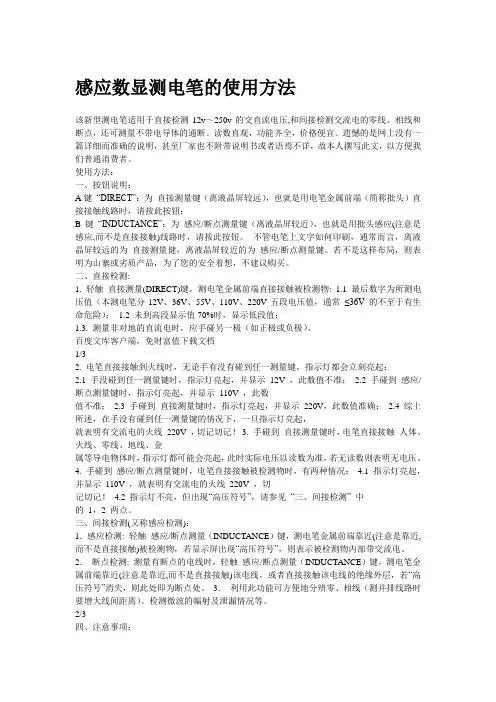

感应数显测电笔的使用方法该新型测电笔适用于直接检测12v～250v的交直流电压,和间接检测交流电的零线、相线和断点，还可测量不带电导体的通断。

读数直观，功能齐全，价格便宜。

遗憾的是网上没有一篇详细而准确的说明，甚至厂家也不附带说明书或者语焉不详，故本人撰写此文，以方便我们普通消费者。

使用方法：一、按钮说明：A键“DIRECT”：为直接测量键（离液晶屏较远），也就是用电笔金属前端（简称批头）直接接触线路时，请按此按钮；B键“INDUCTANCE”：为感应/断点测量键（离液晶屏较近），也就是用批头感应(注意是感应,而不是直接接触)线路时，请按此按钮。

不管电笔上文字如何印刷，通常而言，离液晶屏较远的为直接测量健，离液晶屏较近的为感应/断点测量键。

若不是这样布局，则表明为山寨或劣质产品，为了您的安全着想，不建议购买。

二、直接检测:1. 轻触直接测量(DIRECT)键，测电笔金属前端直接接触被检测物: 1.1 最后数字为所测电压值（本测电笔分12V、36V、55V、110V、220V五段电压值，通常≤36V 的不至于有生命危险）；1.2 未到高段显示值70%时，显示低段值；1.3. 测量非对地的直流电时，应手碰另一极（如正极或负极）。

百度文库客户端，免财富值下载文档1/32. 电笔直接接触到火线时，无论手有没有碰到任一测量键，指示灯都会立刻亮起：2.1 手没碰到任一测量键时，指示灯亮起，并显示12V ，此数值不准；2.2 手碰到感应/断点测量键时，指示灯亮起，并显示110V ，此数值不准；2.3 手碰到直接测量键时，指示灯亮起，并显示220V，此数值准确；2.4 综上所述，在手没有碰到任一测量键的情况下，一旦指示灯亮起，就表明有交流电的火线220V ，切记切记！3. 手碰到直接测量键时，电笔直接接触人体、火线、零线、地线、金属等导电物体时，指示灯都可能会亮起，此时实际电压以读数为准，若无读数则表明无电压。

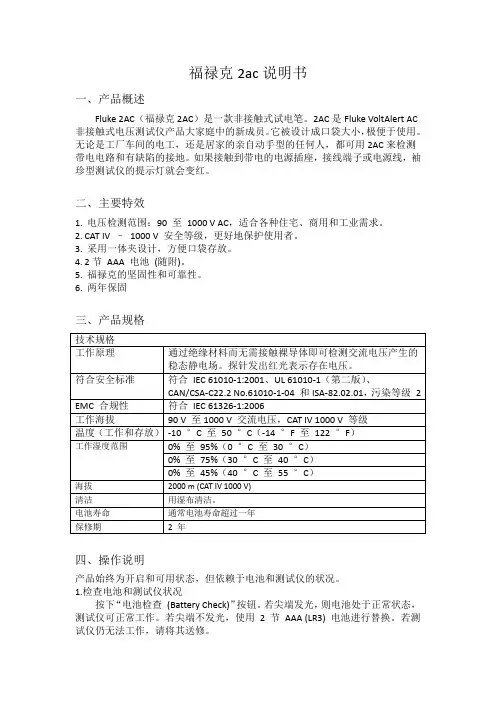

福禄克2ac说明书一、产品概述Fluke 2AC（福禄克2AC）是一款非接触式试电笔。

2AC是Fluke VoltAlert AC 非接触式电压测试仪产品大家庭中的新成员。

它被设计成口袋大小，极便于使用。

无论是工厂车间的电工，还是居家的亲自动手型的任何人，都可用2AC来检测带电电路和有缺陷的接地。

如果接触到带电的电源插座，接线端子或电源线，袖珍型测试仪的提示灯就会变红。

二、主要特效1.电压检测范围：90 至1000 V AC，适合各种住宅、商用和工业需求。

2.CAT IV –1000 V 安全等级，更好地保护使用者。

3.采用一体夹设计，方便口袋存放。

4.2节AAA 电池(随附)。

5.福禄克的坚固性和可靠性。

6.两年保固三、产品规格四、操作说明产品始终为开启和可用状态，但依赖于电池和测试仪的状况。

1.检查电池和测试仪状况按下“电池检查(Battery Check)”按钮。

若尖端发光，则电池处于正常状态，测试仪可正常工作。

若尖端不发光，使用 2 节AAA (LR3) 电池进行替换。

若测试仪仍无法工作，请将其送修。

2.检查交流电压将测试仪的尖端置于交流电压（测试仪指定量程内）附近时，尖端将持续发光。

五、安全须知为避免可能发生的触电或人身伤害：1.如果未依照制造商的指示使用本测试仪，则本测试仪提供的保护功能可能会受到影响。

2.使用前后，在本产品的额定交流电压量程内，在已知带电的电源上进行测试，以确保产品处于良好的工作状态。

3.在使用本测试仪时，即使尖端没有发光，仍然可能会有电压存在。

本测试仪指示了在有电源（市电电源）电压产生足够强度静电场时的有效电压。

如果场强很低，则本测试仪可能不提供现场电压的指示。

如果有电压存在而本测试仪无法检测到，则会发生无指示的情况。

导致此类状况产生的因素包括但不限于：（1）屏蔽的电线/电缆（2）绝缘层的厚度和类型（3）到电压源的距离（4）完全绝缘、无法有效接地的使用者（5）凹处插座中的插孔/插座设计的差异（6）本测试仪和电池的状况4.如果测试仪已经损坏，或者测试仪无法正常工作，请勿使用。

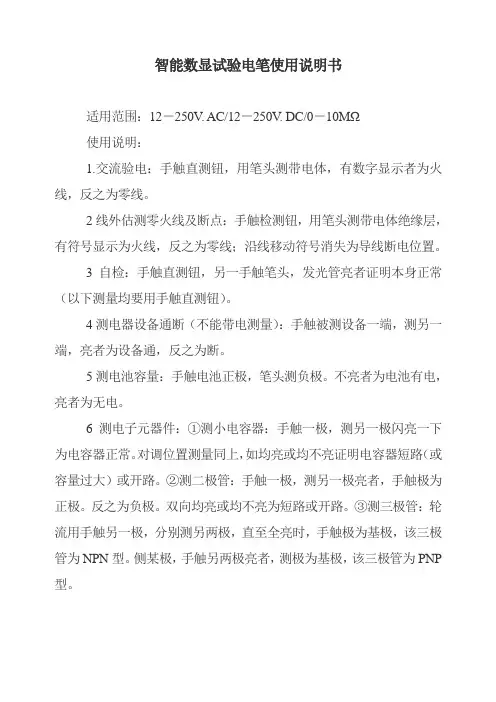

智能数显试验电笔使用说明书
适用范围：12－250V. AC/12－250V. DC/0－10MΩ
使用说明：
1.交流验电：手触直测钮，用笔头测带电体，有数字显示者为火线，反之为零线。

2线外估测零火线及断点：手触检测钮，用笔头测带电体绝缘层，有符号显示为火线，反之为零线；沿线移动符号消失为导线断电位置。

3自检：手触直测钮，另一手触笔头，发光管亮者证明本身正常（以下测量均要用手触直测钮）。

4测电器设备通断（不能带电测量）：手触被测设备一端，测另一端，亮者为设备通，反之为断。

5测电池容量：手触电池正极，笔头测负极。

不亮者为电池有电，亮者为无电。

6测电子元器件：①测小电容器：手触一极，测另一极闪亮一下为电容器正常。

对调位置测量同上，如均亮或均不亮证明电容器短路（或容量过大）或开路。

②测二极管：手触一极，测另一极亮者，手触极为正极。

反之为负极。

双向均亮或均不亮为短路或开路。

③测三极管：轮流用手触另一极，分别测另两极，直至全亮时，手触极为基极，该三极管为NPN型。

侧某极，手触另两极亮者，测极为基极，该三极管为PNP 型。

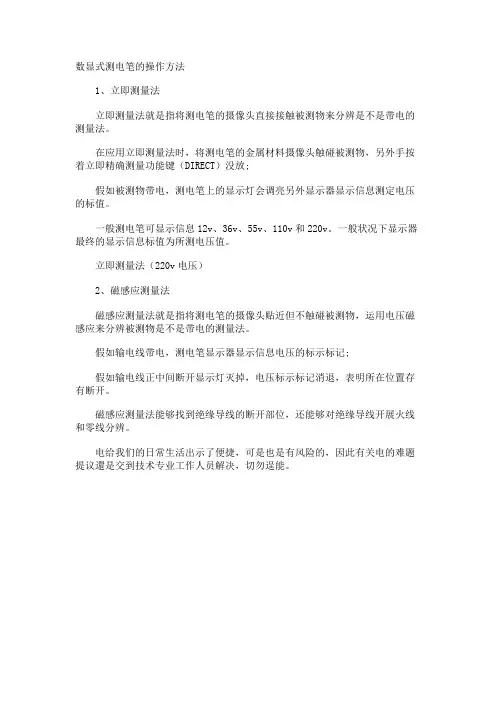

数显式测电笔的操作方法
1、立即测量法
立即测量法就是指将测电笔的摄像头直接接触被测物来分辨是不是带电的测量法。

在应用立即测量法时，将测电笔的金属材料摄像头触碰被测物，另外手按着立即精确测量功能键（DIRECT）没放;
假如被测物带电，测电笔上的显示灯会调亮另外显示器显示信息测定电压的标值。

一般测电笔可显示信息12v、36v、55v、110v和220v。

一般状况下显示器最终的显示信息标值为所测电压值。

立即测量法（220v电压）
2、磁感应测量法
磁感应测量法就是指将测电笔的摄像头贴近但不触碰被测物，运用电压磁感应来分辨被测物是不是带电的测量法。

假如输电线带电，测电笔显示器显示信息电压的标示标记;
假如输电线正中间断开显示灯灭掉，电压标示标记消退，表明所在位置存有断开。

磁感应测量法能够找到绝缘导线的断开部位，还能够对绝缘导线开展火线和零线分辨。

电给我们的日常生活出示了便捷，可是也是有风险的，因此有关电的难题提议還是交到技术专业工作人员解决，切勿逞能。

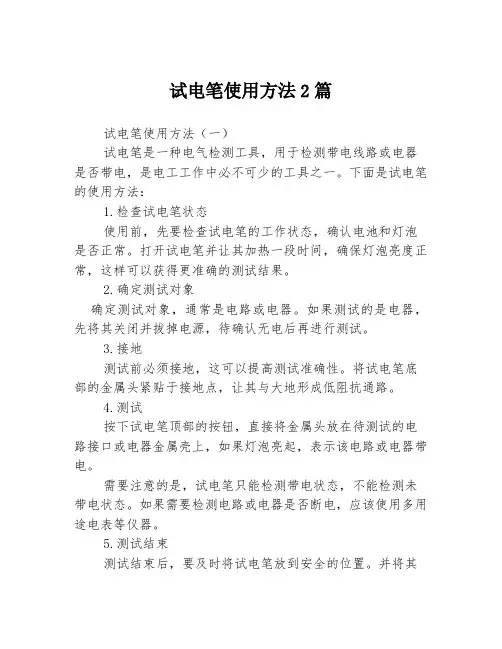

试电笔使用方法2篇试电笔使用方法（一）试电笔是一种电气检测工具，用于检测带电线路或电器是否带电，是电工工作中必不可少的工具之一。

下面是试电笔的使用方法：1.检查试电笔状态使用前，先要检查试电笔的工作状态，确认电池和灯泡是否正常。

打开试电笔并让其加热一段时间，确保灯泡亮度正常，这样可以获得更准确的测试结果。

2.确定测试对象确定测试对象，通常是电路或电器。

如果测试的是电器，先将其关闭并拔掉电源，待确认无电后再进行测试。

3.接地测试前必须接地，这可以提高测试准确性。

将试电笔底部的金属头紧贴于接地点，让其与大地形成低阻抗通路。

4.测试按下试电笔顶部的按钮，直接将金属头放在待测试的电路接口或电器金属壳上，如果灯泡亮起，表示该电路或电器带电。

需要注意的是，试电笔只能检测带电状态，不能检测未带电状态。

如果需要检测电路或电器是否断电，应该使用多用途电表等仪器。

5.测试结束测试结束后，要及时将试电笔放到安全的位置。

并将其关闭，避免电池过度消耗。

试电笔使用方法（二）试电笔是一种电气检测工具，用于检测带电线路或电器是否带电，是电工工作中必不可少的工具之一。

下面是试电笔的使用方法：1.检查试电笔状态使用前，先要检查试电笔的工作状态，确认电池和灯泡是否正常。

打开试电笔并让其加热一段时间，确保灯泡亮度正常，这样可以获得更准确的测试结果。

2.确定测试对象确定测试对象，通常是电路或电器。

如果测试的是电器，先将其关闭并拔掉电源，待确认无电后再进行测试。

3.保持稳定在测试过程中，应该保持试电笔的稳定，以避免进一步危险。

如果试电笔不稳定，可能会导致误判，进一步增大危险。

4.接地测试前必须接地，这可以提高测试准确性。

将试电笔底部的金属头紧贴于接地点，让其与大地形成低阻抗通路。

5.测试按下试电笔顶部的按钮，直接将金属头放在待测试的电路接口或电器金属壳上，如果灯泡亮起，表示该电路或电器带电。

如果需要试验多根电线，应该依次测试，避免测试过程中混淆。

试电笔说明书一、产品介绍试电笔是一种常用的电工测量工具，用于检测电路中的电压是否存在。

它主要由外壳、电路、指示灯等部分组成。

试电笔广泛应用于家庭和工业电路的维修和安装过程中，具有简单易用、高效准确的特点。

二、使用方法1. 准备工作在使用试电笔之前，需要确保电源已断电。

插头不能连接到电源插座上，以免发生危险。

2. 打开试电笔将试电笔的开关打开，通常开关位于试电笔的顶部。

在打开开关之前，请确保试电笔的正常工作状态。

3. 进行测量将试电笔的金属探针放在电路中的电源位置上，如电源插座或电线端子。

试电笔的指示灯将会亮起，表示电路中存在电压。

4. 安全使用在使用试电笔时，请遵循以下安全操作要求：- 不要将试电笔的金属部分接触到水或其他液体中。

- 使用试电笔时，不要用手触摸探针，以免发生触电事故。

- 当完成测量后，务必将试电笔关掉，避免不必要的电击。

- 在测量之前，确保试电笔正常工作，如有损坏或发现异常情况，请勿使用。

三、注意事项1. 仅限于交流电测量试电笔只适用于交流电测量，不适用于直流电测量。

在进行测量之前，请确保电路中的电源是交流电。

2. 防止过大电流试电笔的额定电流通常较小，如果在高压或高电流条件下使用，可能会导致试电笔损坏或人身伤害。

因此，在使用之前请了解试电笔的额定电流范围，并避免超过该范围。

3. 存放及保养正确存放和保养试电笔可以延长其使用寿命并确保准确的测量结果。

建议将试电笔放在干燥清洁的地方，并避免受潮或受高温环境影响。

4. 学习使用示范如果您是第一次使用试电笔或对使用方法还不熟悉，建议在熟悉使用说明书的基础上观看相关的操作演示视频或请专业人员进行指导。

四、故障排除在使用试电笔过程中，如果遇到以下问题，请及时进行故障排除：- 试电笔无法正常开关：请检查试电笔电池是否耗尽或有断路现象，如有必要，请更换电池。

- 试电笔指示灯不亮：请检查电路是否正常，可能是因为电路中没有电压或试电笔出现故障。

- 试电笔指示灯不熄灭：当试电笔的指示灯一直亮着，即使在没有电源的情况下，可能是试电笔出现故障，请停止使用并进行维修。

试电笔技术领域本实用新型涉及一种指示电压存在的试电装置，尤其是能识别安全和危险电压的试电笔。

背景技术目前，公知的试电笔构造是由测试触头、限流电阻、氖管、金属弹簧和手触电极串联而成。

将测试触头与被测物接触，人手接触手触电极，当被测物相对大地具有较高电压时，氖管启辉，表示被测物带电。

但是，很多电器的金属外壳不带有对人体有危险的触电电压，仅表示分布电容和/或正常的电阻感应产生电势，使氖管启辉。

一般试电笔不能区分有危险的触电电压和无危险的感应电势，给检测漏电造成困难，容易造成错误判断。

发明内容为了克服现有的试电笔不能区分有危险的触电电压和无危险的感应电势的不足, 本实用新型提供一种试电笔，该试电笔不仅能测出被测物是否带电，而且能方便地区分是危险的触电电压还是无危险的感应电势。

本实用新型解决其技术问题所采用的技术方案是：在绝缘外壳中，测试触头、限流电阻、氖管和手触电极电连接，设置一分流电阻支路，使测试触头与一个分流电阻一端电连接，分流电阻另一端与一个人体可接触的识别电极电连接。

当人手同时接触识别电极和手触电极时，使分流电阻并联在测试触头、限流电阻、氖管、手触电极电路测试时，人手只和手触电极接触，氖管启辉，表示被测物带电。

当人手同时接触手触电极和识别电极时，若被测物带有无危险高电势时，由于电势源内阻很大，从而大大降低了被测物的带电电位，则氖管不启辉，若被测物带有危险触电电压，因其内阻小，接入分流电阻几乎不降低被测物带电电位，则氖管保持启辉，达到能够区别安危电压的目的。

本实用新型的有益效果是，可以在测试被测物是否带电的同时，方便地区分安危电压，分流支路中仅采用电阻元件，结构简单。

附图说明下面结合附图和实施例对本实用新型进一步说明。

图1是本实用新型的电路原理图。

图2是试电笔第一个实施例的纵剖面构造图。

图3是图2的I--I剖视图。

图4是试电笔第二个实施例的纵剖面构造图。

图中1.测试触头，2.绝缘外壳，3.弹簧，4.同心电阻，5.限流电阻，6.分流电阻，7.识别电极，8.氖管，9.弹簧，10.后盖，11.手触电极，12.绝缘隔离层，13.弹簧。

HK16A测电笔使用说明书简介：HK16A是一款感应式测电笔，具有电源指示、自动关机、感应电压声光双重报警、以及照明等功能。

该产品应用于判定导体是否带电，是工厂、家庭、冶炼、电子、通讯、制造、石油、国防、电力、化工等行业及各大中专院校的电路、电力设备维护和维修的理想必备工具。

二、测电笔各部位说明1、感应笔头：测电笔在开机状态下，感应笔头靠近被测导体，此时测电笔有声光报警，说明被测导体带电。

2、LED指示区：红色LED灯亮并且伴随着有“嘀-嘀-嘀”声音，表示测电笔感应到带电导体；白色LED灯亮，照明功能启动。

3、仪表开关机按键：轻触此按键，测电笔绿色LED灯点亮，仪表进入待测状态，再次轻触此按键，测电笔绿色LED灯熄灭，仪表进入关机状态。

在仪表进入测试状态时，等待约一分钟后，测电笔会进入自动关机状态，以节省电源。

4、照明功能按键：在开机状态下轻触此按键，测电笔前端白色LED灯点亮，在黑暗环境里为用户提供照明。

5、电池盒开关按钮：当需要打开电池盒更换电池时，按住此键，往后拉动电池盒即可打开。

三、操作说明1、轻触“”键，测电笔如（图3）位置的绿色LED灯点亮，进入待测状态。

2、移动测电笔，使感应笔头（图1）位置靠近被测导体，此时如果测电笔红色LED灯闪烁，并且伴有“嘀-嘀-嘀”的连续蜂鸣声音，则表明被测导体有电压存在，请小心操作；如果测电笔无任何反应，则表明被测导体电压较低或者导体本身不带电。

3、在较黑暗的环境且在待测状态下，用户可以轻触“”键使用测电笔附带的照明功能。

4、当LED指示灯暗或者不正常工作时，表明电池电量已不足，请更换测电笔电池。

注意：1、测电笔在开机后约1分钟左右会自动关机，正在测试过程中不会自动关机；每次测量前均需确认测电笔的绿色LED灯是否为点亮状态，即开机状态。

2、白色LED照明灯在开启后约10秒钟左右会自动关闭，也可轻触“”键手动关闭。

3、测电笔可能会受不同的环境：如电池电压过低、电机、周围较强的磁场、电场等的影响，测试结果仅供参考。
