配网台区低电压原因分析及治理发布时间：2021-05-07T08:46:16.471Z 来源：《中国电业》（发电）》2021年第1期作者：徐华良[导读] 找到目前配网“低电压"存在的根本原因，积极采取针对性整改措施，确实提高用户电压供电质量。
曲靖陆良供电局云南曲靖 655600摘要：随着社会的发展、人民生活水平的逐年提高，新农村建设的逐步深化，农村生产、生活方式发生根本变化，农村电气化程度发展迅猛。
但个别地区配网网架结构不尽合理、配网供电半径过大等诸多原因，部分农村地区低电压问题依然较为严峻，用户低电压也一直是当前供电服务的突出问题之一。
关键词：配网台区；低电压原因；分析治理如何推进农网低电压的治理，提高供电质量，保障客户的用电权利和切身利益，不仅是优质服务的重要体现，也是一项重要的民生工程。
近年“配网低电压治理"工作已被纳入长期、常态化治理的重点工作当中，配网改造投资逐年增加，配电网架越来越强，供电可靠率逐年稳步增长，取得了一定成效，但从现场情况看，许多配网台区仍然存在低电压问题。
开展配网低电压根因分析及对策研究，找到目前配网“低电压"存在的根本原因，积极采取针对性整改措施，确实提高用户电压供电质量。
1.低电压及其危害（一）低电压定义及其成因.由于供电线路陈旧、供电线路布局不合理、电力变压器过负荷供电或电网负荷的功率因数过低等原因引起的用户计量装置处电压值持续一小时低于国家标准所规定的电压下限值,称为“低电压”.（二）低电压危害.（1）降低各类电机的启动转矩、最大转矩、最大过负荷能力,严重时将会导致电机无法启动.（2）影响照明类家用电器的照明度,使电视、广播、通讯等信号质量下降,降低电气设备的使用寿命.例如当电压降低5％,普通电灯的照度降低18％；电压降低10％.则照度降低35％.由于电源电压下降.引起电灯功率下降、光通量减小和照度的降低.特别是对那些利用放电现象而发光的放电灯的影响.如果电源电压过低,灯就不能稳定起燃.当瞬时电压下降15％时,放电灯将开始熄灭.（3）低电压运行使线路损耗增加.当电压较低时,正常运行时的三相负荷平衡状态就会发生变化.由于负荷不平衡和三次谐波电流的作用,产生零序电流和零序电压．会使电网及设备的无功负荷增加,降低功率因数,增加损耗.（4）电网电压降低到一定程度时会出现电压崩溃,造成大面积停电事故.（5）用户投诉增多,影响公司优质服务形象.由于低电压的存在会导致用户使用电力的质量受到影响,进而会引起用户的不满,进而增加用户投诉的几率,从而影响公司的形象.2.研究分析目前台区电压监测方法有：云南电网省级集中计量自动化系统中可以监测台区出口电压和部分用户电压；移动电压监测仪监测台区末端电压；工作人员现场使用万用表监测及现场查看用户电显示电压，见图1.2。

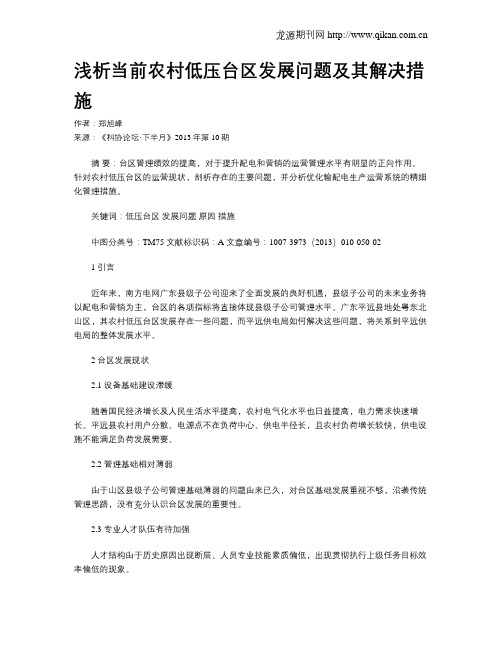

浅析当前农村低压台区发展问题及其解决措施作者：郑旭峰来源：《科协论坛·下半月》2013年第10期摘要：台区管理绩效的提高，对于提升配电和营销的运营管理水平有明显的正向作用。
针对农村低压台区的运营现状，剖析存在的主要问题，并分析优化输配电生产运营系统的精细化管理措施。
关键词：低压台区发展问题原因措施中图分类号：TM75 文献标识码：A 文章编号：1007-3973（2013）010-050-021 引言近年来，南方电网广东县级子公司迎来了全面发展的良好机遇，县级子公司的未来业务将以配电和营销为主，台区的各项指标将直接体现县级子公司管理水平。
广东平远县地处粤东北山区，其农村低压台区发展存在一些问题，而平远供电局如何解决这些问题，将关系到平远供电局的整体发展水平。
2 台区发展现状2.1 设备基础建设滞缓随着国民经济增长及人民生活水平提高，农村电气化水平也日益提高，电力需求快速增长。
平远县农村用户分散、电源点不在负荷中心、供电半径长，且农村负荷增长较快，供电设施不能满足负荷发展需要。
2.2 管理基础相对薄弱由于山区县级子公司管理基础薄弱的问题由来已久，对台区基础发展重视不够，沿袭传统管理思路，没有充分认识台区发展的重要性。
2.3 专业人才队伍有待加强人才结构由于历史原因出现断层、人员专业技能素质偏低，出现贯彻执行上级任务目标效率偏低的现象。
此外，也存在台区建设资源不足、建设力度不够与维护成本较高等问题。
3 台区发展问题原因剖析3.1 台区线损问题及原因剖析从技术线损角度上来说，主要可以从以下几点来分析：（1）存在一批第一次农改以来仍未改造的台区，这些台区低压线截面严重偏小、单相电路搭接用户过多及线路残旧。
（2）大部分自然村用户极其分散，变压器布局不合理，供电半径过长。
（3）对台区改造进度较慢，仍存在一些高损耗变压器。
（4）随着各种家用电器的普及，无功消耗越来越严重，而无功补偿装置加装缓慢。
（5）本地区属于山区，竹木障碍严重，会存在漏电问题。
“低电压”的综合治理近年来，随着莘县经济的快速发展，其用电负荷呈现逐年增加态势，供电量继续保持良好的增长势头，而莘县区域电网的“低电压”问题，也随着用电负荷不断增长的态势日渐显现。
在“低电压”综合治理工作中，国网莘县供电公司结合电网实际，根据《莘县供电公司无功电压管理“十二五”规划》，按照“管理措施优先，技术措施优选”的原则，通过电网规划、监测网络、健全档案、专业指导、加强考核等管理措施和提升供电能力、提升调压能力、提升补偿能力、新增电源布点、三相负荷不平衡治理等技术措施开展农村低电压台区综合治理工作。
通过这些措施的开展落实，截止目前，全县共消除“低电压”用户70%以上，治理效果显著。
标签：低电压；治理；成效1 “低电压”现状在“低电压”问题涉及面广且较为复杂，采取单一调压手段已无法满足电压调整需求的供电区域。
国网莘县供电公司始终遵循“规范化、科学化、一流化”的管理理念，不断强化无功电压管理工作，确保向用户提供合格的电能。
充分利用各种管理措施和技术措施来提高电网电压供电能力，改善供电质量。
“低电压”综合治理是一项综合性的工作，范围包括探索应用提高电能质量的新技术、新设备、新方法；无功补偿设备的选型、运行、维护；客户低压侧管理及客户无功补偿方案审核。
专业管理的目标是加大变电站和配电变压器随器无功补偿容量配置，使110kV、35kV变电站和配电变压器随器无功补偿容量配置合理。
按照农网无功功率需求进行无功补偿，实现无功动态就地平衡，提高各级电压界面的功率因数水平，降低电网损耗，提高农网经济运行水平和电压质量。
大力推广使用自动跟踪补偿的无功补偿设备，积极研究和推广使用先进，实用的无功补偿新技术、新设备。
加强电压无功管理体系和监测体系建设，健全和完善电压无功管理体系和监测体系。
建立谐波源和电压波动源监测及管理体系，加强谐波，电压波动及三相不平衡监测和治理，有效控制电网谐波源，电压波动源和三相不平衡，实现各级电网的谐波，电压波动和三相不平衡度符合国家标准的规定。
农村配电网“低电压”问题及治理摘要：农村电网虽然经历了多次农网改造工程，但是由于改造工程的不彻底，致使农村电网仍然出现重载甚至过载运行，造成线路末端用户电压过低的现象。
严重影响了农民的生产生活，制约着我国现代化新农村的建设和发展。
因此，研究如何改变农村电网的低压情况，改善供电质量显得尤为重要。
本文针对农村低压电网问题，提出了农村配电网低电压治理措施。
关键词：农村电网；低电压；配电网1农村配电网中“低电压”问题1.1三相负荷不平衡配电台区中三相电流不平衡，也是引发低电压问题的主要原因，在农村低压配电系统中大多数采用的是TT或TN-C三相四线制供电，有时候接线人员为了取线的方便，通常会随机取两相（如A、C相）接到用户线进行供电，如果该区域连接到A、C相的负荷较多，尤其是接入的有大功率负荷[2]，就会造成A、C相电流比B相电流大，而B相电压较A、C的相电压偏高，若配电台区的负荷依然无序的扩展，那么起初相对平衡的三相电流，会出现较大的不平衡，造成客户端电压质量下降。
1.2无功补偿能力不足农网中存在大量的感性负荷，这些感性负荷消耗大量的无功，造成无功功率在配电网线路中的流动，极大的增加了有功网损与电压降落[3]。
目前，因为对农网区域内无功缺额的统计不到位，致使无功就地补偿的能力不足，存在较大的无功缺额，间接的造成农网低电压的问题。
1.3配变布点不合理、线路选型标准偏低由于早起配电变压器布点的选址没有基于配电网整体来考虑，造成了选址不合理、容量不满足要求的问题，同时由于所在台区的供电范围不断扩大，许多大型用电负荷由于场建问题距离变压器较远，致使大功率负荷位于线路的末端，而早起的配电变压器选址往往安装村头位置，这种不合理的配电布点加剧了线路末端低电压问题。
同时，之前的农网改造资金主要应用在了解决偏远地区少数用户的用电问题上，配电线路的选型相对较低，存在大量的未改造线路，经改造的线路也大都采用的是线径较细的架空线路，这显然不能满足农村用电负荷快速增长的需求，在用电高峰时段部分农村线路存在长期过载运行的现象，加速了线路老化，造成导线出现断股现象，线路上的损耗非常大，电压降落较大。
台区整改措施引言台区是电力系统中的重要组成部分，其运行状况直接影响到供电质量和稳定性。
为了确保台区设备安全可靠运行，降低供电故障率，提高电网的供电能力和供电质量，台区整改措施显得尤为重要。
本文将介绍台区整改的背景、目标、实施计划以及预期效果。
背景随着机电设备的快速发展和人们对电力供应要求的不断提高，传统的台区设备已经不能满足现代电力系统的需求。
台区设备老化、容量不足等问题也进一步削弱了电网的可靠性。
因此，对台区进行整改已成为电力系统管理的重点工作之一。
目标台区整改旨在提高台区设备的可靠性、安全性和运行效率，同时增加电网的供电能力和供电质量。
具体目标包括：1.更换老化、损坏的台区设备，提升设备的可靠性；2.扩大台区设备的容量，满足电力系统的升级需求；3.提高台区设备的自动化水平，降低人工操作的风险；4.优化台区设备的布置和调度方式，提升电网的供电能力；5.强化台区设备的监测和故障诊断能力，提高故障处理的效率。
实施计划为了实现上述目标，台区整改将按照以下计划进行：1. 台区设备检测与评估首先，对现有台区设备进行全面检测与评估，包括外观、性能、运行记录等方面的考察。
通过对设备状态的评估，确定需要更换的设备和改进的项目。
2. 设备更换与升级根据评估结果，对老化、损坏的台区设备进行更换，并对现有设备进行升级改造。
新设备应满足电力系统的需求，具备更高的可靠性和更大的容量。
3. 自动化系统建设为了降低人工操作的风险，提高运行效率，将在台区设备中加入自动化系统。
自动化系统将监测台区设备状态，实时控制设备运行，并进行故障诊断和处理。
4. 布置和调度优化通过对现有台区设备的布置和调度方式进行优化，提升电网的供电能力。
合理的布置和调度可以有效减少电力损耗和电网负荷，提高供电效率。
5. 监测与故障处理能力加强加强台区设备的监测和故障诊断能力，通过实时监测设备状态和故障信息，及时发现和处理潜在问题，提高故障处理的效率。
预期效果通过上述整改措施的实施，台区整改将达到以下预期效果：1.提高台区设备的可靠性和安全性，减少设备故障率，降低供电事故频率；2.增加台区设备的容量，满足电力系统的升级需求，提高供电能力；3.提高台区设备的自动化水平，降低人工操作的风险；4.优化台区设备的布置和调度方式，提高电网的供电能力和供电质量；5.加强台区设备的监测和故障处理能力，提高故障处理的效率，缩短故障恢复时间。
农村电网改造方案农村配电网改造方案1 概述配电网的线损率是表征供电企业经济效益和管理水平的综合性技术经济指标，降低配网线损直接提高企业的经济效益，是增收创利最直接有效的途径。
随着农网“两改一同价”的实施以及陕西地方电力系统公司化运营机制的进一步推进和完善，一方面改善了农村配网网架结构和设备，有利于降损，但另一方面，撤站(供电站、电管站两级考核)设所(以乡镇为单元设立一个供电所作为管理机构)，如果变电站布点不能随之增加，仅以增加变电站出线以供电所为单元进行考核，配网线损率可能出现不降反升的情况。
以我公司供电区二郎坝乡和禅家岩乡及自供区为例，整个供电片区共有10村组，以山区为主，配网负荷分散。
负荷中心建设有一座35kV变10KV的变电站。
原变电站根据区域划分分别设立二郎坝乡、禅家岩和自供区三条出线，放射式结构供电。
网改后变电站为每乡镇设一出线间隔，多条馈路前端处于空载状态，负荷集中于线路末端。
造成了2个供电所线损难以下降的局面。
在目前企业对线损率的要求越来越严格的形势下，加强农村配网线损管理工作将尤为重要。
本文从技术线损、管理线损等配网线损构成因素和考核管理等方面，分析配电网线损影响因素及相应对策。
2 农村配电网现状现存的二郎坝公司供电区始建于2001年末开始，由于当时我公司投产运营初期，加之政府以扶贫项目投资在资金不足的情况下，如一期农网平均一个行政乡(一般5个到10数个自然村，约千户左右农产规模)只有30万元的建设资金，且接户线及以下装置由农户出资，费用标准由物价部门从紧核定，因此强调因陋就简，修旧利废，节约资金，使得当时的配网建设标准普遍偏低。
主要表现在以下六个方面：2.1配变容量配置小，无裕度配变容量大多在30kVA以下，经济发达的村组更是远远达不到标准。
变压器大多处在过负荷状态。
2.2导线截面较细由于资金原因和当时社会用电的实际情况，低压主干线往往以35平方毫米钢芯铝绞线为主，一些支线甚至采用拆旧的16、25平方铝线。
台区整治亮点工作方案随着城市的不断发展，台区整治工作成为了城市管理的重要一环。
在台区整治中，如何找准亮点工作方案，是每个城市管理者都需要思考的问题。
本文将围绕台区整治的亮点工作方案展开讨论，探索如何更好地进行台区整治工作。
一、加强环境整治，提升居民生活质量。
环境整治是台区整治工作的重中之重。
随着城市化进程的加快，台区环境问题日益突出，垃圾堆积、污水横流等现象屡见不鲜。
因此，加强环境整治，提升居民生活质量，是台区整治的亮点工作方案之一。
具体措施包括加大垃圾清理力度，修复污水管网，改善道路环境等，通过这些措施，使台区环境得到有效改善，提升居民的生活品质。
二、推动产业转型升级，促进经济发展。
台区整治不仅仅是环境整治，更需要从经济发展的角度出发，推动产业转型升级，促进经济发展。
在台区整治中，可以通过引进高新技术产业、支持创新创业等方式，激发台区经济活力，实现经济的可持续发展。
另外，还可以加强对传统产业的改造升级，提高产业附加值，增加就业机会，从而实现经济的双赢。
三、加强社区治理，构建和谐社会。
社区治理是台区整治的另一个亮点工作方案。
通过加强社区治理，构建和谐社会，可以有效解决台区内部矛盾和问题，提高社区居民的幸福感和安全感。
具体措施包括建立健全社区自治组织，加强社区警务力量，提升社区服务水平等，通过这些措施，可以有效提升社区治理水平，构建和谐社会。
四、加强宣传教育，提高居民环保意识。
在台区整治中，加强宣传教育，提高居民环保意识，也是亮点工作方案之一。
通过开展环保知识宣传活动、建立环保志愿者队伍等方式，提高居民的环保意识，使每个居民都成为环保行动的参与者，共同建设美丽的台区。
同时，还可以加强对环保法律法规的宣传，提高居民的法治意识，使环保工作得到更好的落实。
五、加强政府监管，营造良好发展环境。
台区整治工作需要政府的积极参与和有效监管。
加强政府监管，营造良好发展环境，是台区整治的亮点工作方案之一。
具体措施包括建立健全台区整治工作机制，加强对台区各项工作的监督检查，及时发现问题并进行整改，使整个台区的工作都能够有序进行，实现良性发展。
电力科技2017年12期︱201︱农网台区高低压缺相解决方案探究李 佳广东电网有限责任公司佛山供电局, 广东 佛山 528000摘要：本文对农网台区进行高低压缺相解决方案进行论述。
提出低压线路断线缺相、高压器进行高压侧的缺相导致的副边电压不对称的现象，会产生农村养殖户增氧设备的运行故障。
对变压器原边缺相，降低低压三相电动机负载，对副边电压不对称、线路断线缺相的原理进行分析。
关键词：变压器；断路器更换；缺相保护中图分类号：TM727 文献标识码：B 文章编号：1006-8465（2017）12-0201-01在当前农网台区进行过流保护措施的运用，主要采用的是台变、高压侧采用的是三个单相无连锁机构的跌落式熔断器。
这种方法改变了变压器低压侧的磁耦合的改变，保护经济简单，能够在雷雨季节防止熔断器熔丝出现多相熔断，导致变压器出现高压侧的缺相。
造成副边三相电压出现不对称变化。
1 变压器副边电压影响分析 长期依赖副边三相电动机负载导致的电压不对称的情况，在养殖户的增氧电动机故障中属于常见现象。
例如鱼塘等由于增氧电动机发生低压线路断线、变压器原边缺相等造成鱼群死亡的情况，不仅带来巨大的经济损失，也给供电企业造成了负面影响[1]。
变压器原边缺相，如低压线路断线缺相（缺一相或两相），论何种接法，严重时变压器副边将出现不对称电压，对变压器绕组的连接组、副边电压产生影响，副边的负载性质与大小有关。
变压器原副边绕组不对应，低压侧电压均会降低原，边缺相幅度增大，这对于负载，尤其是电动机负载极为不利，不仅堵转电动机，还会造成电压严重不对称。
2 低压缺相保护智能断路器概述传统的低压缺相保护开关由于技术的局限性，只对保护单台三相电动机，该类开关不能对电动机进行配变，新型低压缺相保护智能通过检测某一相或两相无电流时动作，拥有智能检测电压、电流并整合的功能，对于三相负载的混合客户、分支线、兼有单相及缺相或低压混合负载可以彻底解决配网所有缺相问题。
配网电压治理产品（台区末端）线路调压器 (1)台区选相平衡装置 (7)台区选相平衡的线路调压器 (10)台区集成补偿装置（无功、平衡、末端电压） (12)10KV无触点线路调压器 (15)10KV调压器说明书 (16)（台区有源）负荷平衡装置（LBC） (20)（台区末端）线路调压器工作原理：调节变压器二次侧有若干抽头, 抽头电压与晶闸管开关配合，可向串联变压器提供不同大小和方向的调节电压△U。
晶闸管开关受TSVR控制器控制, 当控制器检测到用户侧线路电压变化时, 控制相应晶闸管开关元件导通。
通过串联变压器对电网电压进行调节,使电网用户端电压U0=Ul±△U，实现对电网电压的升降压调整控制。
△U为正时, 称为升压调压, △U为负时,称为降压调压。
技术指标：电压等级：AC220V/380V 调压响应时间：＜50ms电压调整范围：-30％~+20％换挡失压时间：＜2ms调压精度：±5％旁路失压时间：＜2ms 通信接口：RS485/RS232接口,选配GPRS运行模式：调压运行和旁路运行本产品高于如下行业标准：● JBT 《调压器第1部分：通用要求和试验》● YDT 1270-2003 《无触点补偿式交流稳压器》● DLT 375-2010 《户外配电箱通用技术条件》产品特点：无触点，长寿命，调节快，高效率，免维护单相调压器方便选配：选相平衡功能本产品通过了国家电控配电设备质量监督检验中心的型式试验线路调压器的安装严防以下致命错误：①输入输出接反;②火线零线接反;③机箱没有接地措施;安装使用注意事项：1、户外无腐蚀金属和破坏绝缘的气体。
2、不得含有爆炸危险的介质，无严重的霉菌存在。
3、电气间距大于10mm，爬电距离大于。
4、箱体与支架安装时使用防锈螺栓并紧固牢靠。
5、箱体右侧提供PE接地点，请做好接地事宜。
6、安装时箱体相对垂直，严禁倾斜。
7、进/出线使用国标电缆，保护好橡胶皮，防止漏电。
8、上杆过程中避免人员处于设备正下方区域。
装置主要原理：1、输入由A B C N接入，输出由U V W N接出。
2、控制器检测输入输出电压及电流，经过比较计算后，对调压电路进行控制调整，从而达到调压目的。
3、当检测到有故障时，或者控制器致命故障时，都会进入旁路状态。
故障消失后，会自动调压运行。
线路调压器运行案例一、项目背景针对青海电网刚察县供电局辖区内的红山村的台区变低电压现象，2015年12月23日在该红山村地区的配变台区安装了一台TSVR-20kva单相无触点线路调压器，运行效果令人鼓舞。
二、线路基本情况安装位置选择在青海电网刚察县供电局辖区内的红山村台区三相（支线）线路中的C 相中末端。
台区名称台区容量（KVA）支线线路长度和线径单相低电压户数低电压情况台区总户数红山村台区315KVA 1200M左右70、50、35mm²18户左右170V 300户左右，居民用电或者小作坊2.根据台区维护人员提供的信息，红山村台区的支线末端的C相线路末端用户在用电高峰时期，末段线路用户电压低至160V左右，导致居民电磁炉不能正常工作、抽水泵不能正常启动，电水壶烧水缓慢、节能灯频闪、白炽灯昏暗等现象问题，影响了正常居民生活用电。
3.其他1）安装时间不到2小时2）通过监测终端与设备采集的数据进行对比误差小于%。
3）现场安装图片单相无触点线路调压器装置三、试点效果2015年12月23日上午在红山村地区的台区三相（支线）线路中的C相末端安装一台单相无触点线路调压器。
调试完毕后。
通过后台主站无线传输数据读取（2015-12-23—2015-12-25中每天用电高峰期低电压时间段）电压提升高达。
单相无触点线路调压器投运时输入输出电压曲线表对比单相无触点线路调压器运行后，在用电高峰期也能保证末端电压在210V以上确保所有末端用户的家用电器正常使用。
四、结论1.单相无触点线路调压器是解决农村台区低电压问题行之有效的手段，与更换变压器和电缆结合使用，可以完全解决低电压问题，同时节省大量经费。
2.这种装置具有短平快解决问题的特性，配置灵活，做到一发现问题，立即安装装置，解决问题。
3.这种装置可以大量推广使用，投入成本低。
低压无触点线路调压器的出厂试验每台无触点线路调压器在出厂前均应进行出厂试验，出厂试验的技术数据应随产品一起交付用户。
出厂试验项目应包括：序号试验项目1 外观与结构检查2 防护等级检验3 绝缘试验4 测量精度试验5 保护试验6 轻载试验7 稳压精度试验8 运行电压范围9 电容投切试验10 过载试验11 温升试验台区选相平衡装置三相不平衡是低压输电线路客观存在的一个问题，一直困扰着供电和供电单位。
低压输电线路多采用三相四线制供电，由于单相用电设备的接入，很难做到三相供电平衡状态，三相不平衡供电必将产生零序电流，也就是零线电流，不平衡度越大则零线电流越大。
零线电流增加线路损耗，在变压器内部产生较大的涡流损耗，因此增加变压器铁损。
由此可见，三相不平衡供电造成的损耗是相当严重的。
三相不平衡的危害：增加线损感应电动机输出功率下降，降低使用寿命造成低电压，影响书店和用电安全增加变压其损耗，降低出力工作原理：控制器实时监测各相电流，通过比较三相电流，控制选相开关箱，将重载相上的单相分支逐个切换到轻载相，从而粗调三相负载，杜绝严重不平衡的情况发生。
实时监测台区变的各相电流，通过比较三相电流，计算实时不平衡度，如果不平衡度超过初始时设定的动作值，则发送调相命令给台区选相开关，选相开关收到命令完成选相，选相过程在10ms内完成，杜绝严重不平衡的情况发生。
调整前电流曲线调整后电流曲线治理效果：降低线路损耗。
降低配电变压器的电能损耗，增加出力，保证配电变压器寿命。
治理低电压，保证输电和用电安全。
功能特点：选相功能：根据多年实验数据总结，研发出毫秒级安全平稳选相技术，10ms内快速过零选相，不影响连续供电和用电；电子开关厂家：进口优质产品；控制通讯方式：载波；保护功能：故障旁路保护（小于10ms）；选配功能：可选漏电保护，过载停电，短路停电重合闸功能（当三相电网中单相支路出现漏电或者短路时，及时切断异常故障单相支路，不影响主线对其他单相支路的供电。
当检测到单相支路短路或漏电情况已解除，自动重合闸，保证正常用电。
适合各种配电台区应用，满足省公司与各地级市的需求，可大量推广。
）技术参数：额定电压：220V选相失电时间：小于10ms故障旁路时间：小于10ms防护等级：IP43装置容量：20/30KVA尺寸：W500*D305*H485重量：30KG运行案例：三台选相平衡装置已经在某供电所农网台区配电变压器，安装挂网试运行，需要验证其实际运行效果。
以下为在两个台区变的“配电台区综合控制系统”上取获的、分别为补偿前后3天的负荷电流曲线图：装置安装运行前变压器负载电流为了验证数据的可信性，从第三方测量系统“配电台区综合控制系统”获取，其全天运行电流曲线图可在PC机上显示出来，可清楚直观地反应出各台区配变的三相电流及功率因数的大小情况，通过在选配平衡装置安装运行前后的数据对比，便可验证出电流不平衡。
装置安装运行后变压器负载电流选相平衡装置的出厂试验每台选相平衡装置在出厂前均应进行出厂试验，出厂试验的技术数据应随产品一起交付用户。
出厂试验项目应包括：序号试验项目1 外观与结构检查2 防护等级检验3 绝缘试验4 保护试验5 选相时间试验6 选项功能试验7 短信查询试验（可选）8 谐波特性试验9 温升试验10 损耗试验11 噪音试验台区选相平衡的线路调压器介绍:1. 实时监测各相电流，通过比较三相电流，控制选相平衡模块，将重载相上的单相分支逐个切换到轻载相，从而粗调三相负载，杜绝严重不平衡的情况发生；2. 选相平衡模块越多，平衡效果越好。
建议选相平衡模块的容量依照线路调压器容量选择；3. 控制通讯方式：载波；电子开关厂家：进口优质产品；选相时刻：过零选相；4. 能够杜绝变压器负载三相严重不平衡，同一变压器上选相平衡模块越多，负载平衡效果越好；5. 台区选相平衡的单相线路调压器容量：10,20,30KVA；6. 不选控制器，或控制器故障情况下，选相平衡模块可继续工作，杜绝严重不平衡；7. 选相失电时间：小于10ms; 故障旁路时间：小于10ms；具有过载保护功能；8. 线路调压器是完全单独运行的，监测线路电压，保证输出电压合格。
台区选相平衡的线路调压器示例：1、选相平衡模块的总容量不应小于变压器容量的20%。
具体容量参照线路调压器容量以315KVA的台区变为例，可采用三台20KVA的选相平衡线路调压器，调节台区变负荷平衡，同时补偿线路电压，保证出口电压合格；控制器监控调节总负荷较重的那一相切换到相线负荷较轻的那一相，此种形式下，可实现负担最轻的那一相最多调整40KVA的负荷增量（即3台全部切入这一相）；2、如果装有3台选相平衡的线路调压器如上图，就安装于常A常B常C，就是上述平衡一例；如果装有6台选相平衡的线路调压器，就安装于常A常B常C各2台，平衡能力就是上述例子的2倍。
3、理论上，选相总容量越大，平衡效果就越好。
选相平衡的线路调压器台数应该是3的倍数；本装置明显可以很好杜绝变压器严重不平衡的情况发生，而且成本较低。
4、本装置可以在无主控制器的情况下运行，可以杜绝严重不平衡的情况发生。
严防以下致命错误：①输入输出接反；②火零线接反；③机箱没有接地措施；安装使用注意事项1、户外无腐蚀金属和破坏绝缘的气体。
2、不得含有爆炸危险的介质，无严重的霉菌存在。
3、电气间距大于10mm，爬电距离大于。
4、箱体与支架安装时使用防锈螺栓并紧固牢靠。
5、箱体右侧提供PE接地点，请做好接地事宜。
6、安装时箱体相对垂直，严禁倾斜。
7、进/出线使用国标电缆，保护好橡胶皮，防止漏电。
8、上杆过程中避免人员处于设备正下方区域。
台区集成补偿装置（无功、平衡、末端电压）“台区变智能集成补偿装置”填补了国内柱上式配电台区的空白，达到了最优秀的性价比，将补偿无功就地平衡，补偿台区变负荷平衡，以及补偿末端电压合格，三大基本任务合一设计，实现了台区电气参数的长期合格，以及台区变压器的安全运行，并且保证了最高的产品性价比。
产品可作为典型设计进行全面推广和应用，满足因地制宜灵活开展配电台区建设的需要。
同时，也健全和完善了配电台区的技术标准体系，简化并统一设备型式和施工工艺。
本产品的设计，充分考虑了：1、普遍存在的因时因地原因的配电台区负荷不平衡的情况；2、电动工具与电机的广泛使用；3、各种短路情况的发生。
更为重要的是，该产品完全实现了20年的长寿命（免维护，智能化远方监测）设计，也充分保障了人身安全和设备的运行安全。
另外，多个模块化的设计，也使装置灵活适应南方北方等各种台区实际情况，模块免维护设计，GPRS远程通讯，性价比也更高，具备长期推广价值。
