遥控门智能控制系统说明

平开门机控制器使用说明书产品型号：阿尔卡诺PM-120-A22多功能智慧型系统方式：机电一体智能控制使用对象：二路二线内（外）开式平开门机主要电气性能：交流、直流两用型（AC 220V，DC 24V）.额定功率150W . 连线距离30米内。

遥控距离50米内。

安装形式：壁挂式或台式两用。

主板接口功能及接线方法（注：调节元件向顺时针调增加，逆时针调减小）。

①延时关调整：门机2关门延时出厂设为3秒，用户需更改（0.5~18秒）可适应A：同开、同关开启度相同的大门。

B：开启度相差较大的大门。

C：有门挡，需顺序关门的大门。

②延时保护：电机单次运行超时自动停机。

延时保护时间可调（5~35秒），出厂设为25秒。

③压力调整：开门运行中遇阻自停、关门遇阻自停并返回。

需根据门体大小，路面状况，门机压力，对电机抗阻能力进行调节。

调节方法，在大门运行中，用手反方向推拉门体，若很容易停，则应调大，反之调小（出厂时已设定适中）。

大门遇阻停下后，不能再次原方向运行。

④红外保护：选用。

仅在大门关闭运行中，起自动返回或自停防碰作用。

需配置1对红外线光障器（N.O.常开接点）安装在大门入口处。

⑤门机1、门机2：将插件连线与门机连线对色接好，并用线头帽拧紧。

（外开式门机接线互调）导线选用：取2根0.75平方毫米电缆，长度30米内。

（超过30米，导线截面积≥1平方毫米）⑥电锁：选用。

在大门开启瞬间输出DC 24V，1A电源驱动需要配备的磁力锁。

⑦UPS：选用。

备用电源插口，连接时应认明正负极性。

UPS电源具有自动充电，停电自动供电的功能。

⑧AC 24V：连接变压器输出端。

（AC220V插座应加装过流断路器）⑨遥控接收板：编码与遥控器配对。

用户若需要增加遥控器或更改编码。

A：断电。

B：正视接收板和发射板背面，上“2”中“1”下“0”状态的8位焊点对应焊接。

C：接收板读码方向由左至右。

发射板读码方向由右至左。

⑩读卡器接口:连接读卡器(N.O.)常开接点实现刷卡开门.⑪自动关门设置及时间调整:(面盖里侧)A:取掉短接帽为启动状态(出厂时设置为禁止状态)B.时间调整(8~38秒)出厂设定8秒,可用小十字改锥缓慢调节(向逆时针方向调为增加)。

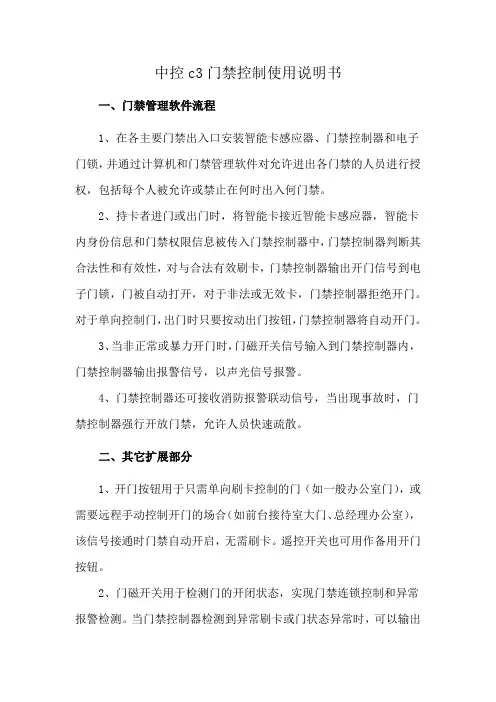

中控c3门禁控制使用说明书一、门禁管理软件流程1、在各主要门禁出入口安装智能卡感应器、门禁控制器和电子门锁，并通过计算机和门禁管理软件对允许进出各门禁的人员进行授权，包括每个人被允许或禁止在何时出入何门禁。

2、持卡者进门或出门时，将智能卡接近智能卡感应器，智能卡内身份信息和门禁权限信息被传入门禁控制器中，门禁控制器判断其合法性和有效性，对与合法有效刷卡，门禁控制器输出开门信号到电子门锁，门被自动打开，对于非法或无效卡，门禁控制器拒绝开门。

对于单向控制门，出门时只要按动出门按钮，门禁控制器将自动开门。

3、当非正常或暴力开门时，门磁开关信号输入到门禁控制器内，门禁控制器输出报警信号，以声光信号报警。

4、门禁控制器还可接收消防报警联动信号，当出现事故时，门禁控制器强行开放门禁，允许人员快速疏散。

二、其它扩展部分1、开门按钮用于只需单向刷卡控制的门（如一般办公室门），或需要远程手动控制开门的场合（如前台接待室大门、总经理办公室），该信号接通时门禁自动开启，无需刷卡。

遥控开关也可用作备用开门按钮。

2、门磁开关用于检测门的开闭状态，实现门禁连锁控制和异常报警检测。

当门禁控制器检测到异常刷卡或门状态异常时，可以输出一个报警信号给报警器，如声光报警器、警铃等。

当门禁控制器与计算机的距离超过规定值时，需要加通讯中继器以延长通讯距离。

3、发卡器用于对智能卡的数据格式和内容的初始化、使用过程中对卡内数据的查询和更改、卡回收等操作，如果只单一建立了智能卡门禁管理（子）软件，则至少需要一台发卡器，如果是多应用的一卡通软件，智能卡门禁管理（子）软件，可以公用发卡器。

4、目前一些单位在管理方面已经应用了较为成熟且专业的应用管理软件，如：图书管理软件、教务管理软件等，并且一些专业的生产厂家在某些方面已经开发出了较为成熟的应用软件，为了保护客户的前期投资和软件的平滑升级，一卡通平台提供“通用它方接入套件”产品，与其他方产品耦合成一卡通软件。

智能门锁说明书一、产品介绍智能门锁是一款基于先进科技的安全门锁系统，通过一系列智能化技术，实现门锁的高效安全和方便使用。

本说明书将为您详细介绍智能门锁的功能、安装步骤、使用方法和注意事项。

二、功能特点1. 远程控制：通过智能手机APP，您可以远程开关门锁，实现便捷无忧的门禁管理。

2. 密码解锁：支持多种密码解锁方式，如数字密码、指纹密码等，有效避免安全风险。

3. 指纹识别：内置高精度指纹识别模块，准确度高，实现快速开锁操作。

4. 临时密码：可通过APP生成临时密码，方便客人、家人或租户的临时进出。

5. 报警系统：智能门锁设有报警功能，当有异常操作或非法入侵时，会自动触发报警并向手机发送通知信息。

三、安装步骤1. 购买适配智能门锁的门体和门框，确保门体结构符合安装要求。

2. 将智能门锁组件按照说明书提供的步骤，正确安装在门体和门框上。

3. 连接智能门锁与电源，并确保电源正常供电。

4. 手机下载安装智能门锁APP，并按照步骤注册账号。

5. 将智能门锁与手机APP进行配对，确保通信正常连通。

四、使用方法1. 开锁操作：通过手机APP远程控制，输入密码、指纹等进行开锁操作。

2. 添加密码：您可以在手机APP上添加用户密码，设置使用权限和有效期。

3. 临时密码：通过手机APP生成临时密码，并设定临时有效期，方便临时授权他人进入。

4. 报警监控：当有非法操作或异常情况发生时，智能门锁会自动发出报警，并向APP推送报警信息。

五、注意事项1. 定期检查电池电量，确保智能门锁正常工作。

2. 避免长时间暴露在高温、潮湿或露天环境中，以免影响门锁的使用寿命。

3. 严禁使用尖锐物品或化学药品清洁智能门锁表面，以免损坏外观。

4. 遇到故障或异常，应及时联系售后服务中心或专业维修人员处理。

六、维护与保养1. 在日常使用过程中，保持门锁周围环境的清洁，避免灰尘或异物进入门锁系统。

2. 定期为智能门锁擦拭表面，使用中性清洁剂轻轻擦拭，保持外观亮丽。

IC一体式/嵌入式门禁管理系统使用说明书目录1．系统简介 (3)2．功能特点 (3)3、主要技术参数 (4)4、系统组成 (4)5、设备连接 (5)6、门禁管理系统软件 (6)6.1 软件的安装 (6)6.2 人事管理子系统 (7)6.3 一卡通管理系统 (9)6.4 门禁管理子系统 (12)7. 调试操作流程 (28)8、注意事项 (28)1．系统简介在高科技发展的今天，以铁锁和钥匙为代表的传统房门管理方式已经不能满足要求，而集信息管理、计算机控制、Mifare 1 IC智能(射频)卡技术于一体的智能门禁管理系统引领我们走进新的科技生活。

Mifare 1 IC智能(射频)卡上具有先进的数据通信加密并双向验证密码系统，卡片制造时具有唯一的卡片系列号，保证每张卡片都不相同。

每个扇区可有多种密码管理方式。

卡片上的数据读写可超过10万次以上；数据保存期可达10年以上，且卡片抗静电保护能力达2KV以上。

具有良好的安全性，保密性，耐用性。

IC卡嵌入式门禁管理系统以IC卡作为信息载体，利用控制系统对IC卡中的信息作出判断，并给电磁门锁发送控制信号以控制房门的开启。

同时将读卡时间和所使用的IC卡的卡号等信息记录、存储在相应的数据库中，方便管理人员随时查询进出记录，为房门的安全管理工作提供了强有力的保证。

IC卡嵌入式门禁管理系统在发行IC卡的过程中对不同人员的进出权限进行限制，在使用卡开门时门禁控制机记录读卡信息，在管理计算机中具有查询、统计和输出报表功能，既方便授权人员的自由出入和管理，又杜绝了外来人员的随意进出，提高了安全防范能力。

IC卡嵌入式门禁管理系统，在线监控IC卡开门信息、门状态，给客户以直观的门锁管理信息。

IC卡嵌入式门禁（简称门禁读卡器，门禁控制机，控制器）是目前同行业产品中体积较小的门禁，可以嵌入到市场上几乎所有的楼宇门禁控制器中，解决了因为楼宇门禁控制器内部空间小所带来的麻烦，是楼宇门禁控制器的最佳配套产品；它绝不仅仅是简单的门锁工具，而是一种快捷方便、安全可靠、一劳永逸的多功能、高效率、高档次的管理系统。

德米斯自动门控制使用说明书德米斯自动门控制使用说明书1. 基本概述德米斯自动门控制是一款高效、安全、智能的自动门控制系统，能够自动感应人员进入或离开，并自动打开或关闭门。

本说明书将介绍系统的安装、操作和维护等相关内容。

2. 安装步骤2.1 安装前准备确保门控制系统的电源线能够接通到电源插座，同时确保自动门能够正常开关，无卡滞或其他问题。

2.2 安装传感器根据安装位置要求，将传感器固定在合适的高度和角度，并将其连接到控制箱上的接口端。

2.3 安装控制箱将控制箱固定在合适的位置，并将其与传感器、电源和自动门等设备进行连接。

确保连接接头稳固可靠。

2.4 系统测试完成安装后，进行系统测试。

通过测试按钮或其他手动操作方式，检查自动门的打开和关闭是否正常。

确保传感器能够准确感应进入或离开的人员，并能够自动响应打开或关闭门。

3. 操作指南3.1 手动模式系统默认处于自动模式，但可以通过手动模式进行操作。

在手动模式下，自动门将不会随着人员的进入或离开而自动打开或关闭。

操作者可以通过控制箱上的开关手动控制门的打开和关闭。

3.2 自动模式在自动模式下，当有人员进入传感器范围时，自动门将自动打开；当人员离开传感器范围时，自动门将自动关闭。

自动门的开关速度和延迟时间可以在控制箱上进行调节。

4. 维护保养4.1 定期检查定期检查自动门控制系统的传感器、控制箱和电源等设备是否存在故障，如有问题及时进行维修或更换。

4.2 清洁保养经常清洁传感器和自动门，确保其表面无尘、无污渍，以保证传感器的准确性和自动门的正常运行。

4.3 系统更新根据需要，及时更新系统软件和固件，以获得最新的安全和功能更新。

注意事项：- 请使用专用的电源线，并确保其接线正确，以避免损坏设备或产生安全隐患。

- 在操作控制箱时，请注意电源的开关状态，确保安全操作。

- 在进行维护或更换部件时，请先切断电源，并在操作过程中注意安全。

以上就是德米斯自动门控制使用说明书的基本内容。

Adroitor智能门禁管理系统专业智能门禁管理系统操作说明书修正⽇期：2016年7⽉6⽇⽬录(请打开【视图】下的【⽂档结构图】，这样⽅便您阅读本说明书)第1章软件的安装和卸载 (7)1.1 软件安装对硬件基本要求 (7)1.2 软件⽀持的操作系统 (7)1.3 软件⽀持的数据库 (7)1.4 软件的安装 (7)1.5 安装SQL Server 2008R2 SP1 Express版参考 (13)1.6 安装SQL Server 2000参考 (13)1.7 SQLServer数据库设置 (13)1.8 软件的卸载 (13)第2章软件的基本操作 (15)2.1 登录和进⼊操作软件 (15)2.2 设备参数设置 (17)2.2.1 添加/设置控制器参数 (17)2.2.2 控制器的IP设置 (18)2.2.3 测试控制器通讯 (21)2.2.4 控制器区域管理 (22)2.3 部门和注册卡⽤户操作 (24)2.3.1 设置部门 (24)2.3.2 添加注册卡⽤户 (24)2.3.3 ⾃动添加注册卡功能（⾃动发卡） (27)2.3.4 导⼊⽤户 (30)2.3.5 更改单⽤户权限 (33)2.3.6 挂失卡号 (34)2.3.7 权限类型 (35)2.3.7.1 添加权限类型 (36)2.3.7.2 设置权限类型 (37)2.3.7.3 删除权限类型 (40)2.3.7.4 查询门所含的权限类型 (40)2.3.7.5 更改权限类型 (41)2.3.8 快速查询⽤户 (42)2.3.8.1 通过卡号查询 (42)2.3.8.2 通过⼯号查询 (44)2.3.8.3 查询未分配权限的⽤户 (45)2.4 基本操作 (45)2.4.1 权限管理 (46)2.4.1.2 门禁常⽤组 (47)2.4.1.3 复制⽤户权限 (52)2.4.1.4 复制门权限 (53)2.4.1.5 更改单⽤户权限 (54)2.4.2 上传门参数设置和注册卡权限 (56) 2.4.3 校准系统时间 (57)2.4.4 实时监控刷卡资料 (57)2.4.5 刷卡记录⼤屏显⽰ (59)2.4.6 提取记录 (60)2.4.7 实时提取 (61)2.4.8 怎样查询记录 (62)2.5 常⽤⼯具 (64)2.5.1 修改登陆⽤户名和密码 (65)2.5.2 备份/压缩数据库 (65)2.5.3 选项 (67)2.5.4 锁定界⾯ (69)2.6 使⽤技巧 (69)2.6.1 CTRL + F 查询功能 (69)第3章考勤管理功能模块 (71)3.1 正常班考勤设置 (71)3.1.1 设置考勤基本规则 (71)3.1.2 设置节假⽇和周休⽇ (72)3.1.3 请假出差的设置 (73)3.1.4 签到 (75)3.2 考勤倒班设置 (76)3.2.1 倒班规则设置 (76)3.2.2 倒班班次设置 (77)3.2.3 倒班排班 (78)3.3 考勤统计和⽣成报表 (79)3.3.1 ⽣成考勤详细报表 (79)3.3.2 ⽣成考勤统计报表 (80)3.3.3 ⼀⼈持多卡考勤 (81)3.4 考勤报表右键操作 (81)3.4.1 选择显⽰列 (82)3.4.2 保存表格式 (82)3.4.3 恢复默认表格式 (83)3.4.4 ⽣成报表（指定多⽤户） (83)第4章扩展功能 (84)4.1 【⽂件】 (85)4.1.1 启⽤操作⽇志查询 (85)4.2 【设置】 (86)4.2.1 记录按钮操作 (87)4.2.2 记录门打开/关闭的时间 (88)4.2.3 启⽤时段和假期约束 (89)4.2.3.1 时段 (89)4.2.3.2 假期约束 (94)4.2.4 启⽤报警.消防.防盗.联动 (96)4.2.4.1 基本设置 (96)4.2.4.2 输出设置 (97)4.2.4.3 防盗报警 (99)4.2.4.4 其它 (99)4.2.5 使⽤胁迫密码要先刷注册卡 (100) 4.2.6 启⽤密码键盘管理 (101)4.2.6.1 启⽤卡+密码功能 (101)4.2.6.2 启⽤超级通⾏密码 (103)4.2.6.3 启⽤输⼊“*卡号*密码#”开门 (105) 4.2.7 反潜回 (107)4.2.8 内外刷卡校验 (108)4.2.9 多门互锁 (110)4.2.10 多卡开门 (111)4.2.11 ⾸卡开门 (113)4.2.12 控制器定时任务 (114)4.2.13 电脑控制全局反潜回 (116)4.3 【操作】 (116)4.3.1 启⽤远程开门 (117)4.3.2 启⽤⼈员定位 (118)4.3.3 启⽤门内⼈员 (119)4.3.4 启⽤电⼦地图 (123)4.4 【⼀卡通】 (127)4.4.1 不显⽰门禁界⾯ (127)4.4.2 不显⽰考勤界⾯ (128)4.4.3 显⽰倒班界⾯ (129)4.4.4 显⽰定额就餐界⾯ (129) 4.4.4.1 就餐设置 (130)4.4.4.1.2 就餐规则 (131)4.4.4.1.3 就餐时段 (132)4.4.4.2 就餐报表 (134)4.4.4.2.1 就餐详细报表 (134) 4.4.4.2.2 就餐点统计报表 (135) 4.4.4.2.3 部门统计报表 (135) 4.4.4.2.4 员⼯就餐统计报表 (136) 4.4.5 显⽰巡检界⾯ (136)4.4.5.1 巡检设置 (137)4.4.5.1.1 设置巡检点 (137)4.4.5.1.2 设置巡检规则 (138) 4.4.5.1.3 设置巡检员 (139)4.4.5.2 设置巡检路线 (140)4.4.5.3 设置巡检任务 (142)4.4.5.4 巡检报表 (142)4.4.5.4.1 ⽣成巡检报表 (142) 4.4.5.4.2 ⾼级查询 (143)4.4.5.5 统计巡检报表 (144)4.4.6 显⽰会议签到界⾯ (145) 4.4.6.1 会议地点设置 (145)4.4.6.2 添加会议 (147)4.4.6.3 会议统计表 (148)4.4.6.4 实时会议签到 (149)4.4.7 显⽰⼀对多管理界⾯ (150) 4.4.7.1 ⼀对多管理 (150)4.4.7.1.1 添加⼀对多控制器 (150)4.4.7.1.2 ⼀对多管理 (152)4.4.7.1.3 门管理 (152)4.4.7.1.4 设置⽤户可开门 (154)4.4.7.2 电梯管理 (156)4.4.7.3 储物柜管理 (156)4.4.8 显⽰指纹管理界⾯ (156)4.4.8.1 添加指纹读卡器 (156)4.4.8.2 登记指纹 (157)4.4.8.3 上传指纹 (162)4.4.8.4 指纹开门 (163)4.4.8.5 删除/清空指纹 (164)4.4.8.6.2 检查指纹读卡器⽹络连接 (168)4.4.8.6.3 设置启⽤/关闭⽹络连接 (169)4.4.8.7 USB设备驱动安装 (170)4.5 【⼯具】 (170)4.5.1 操作员管理 (171)4.5.1.1 新建操作员 (171)4.5.1.2 修改操作权限 (172)4.5.1.3 可管部门 (173)4.5.1.4 可管区域 (174)4.5.2 软件定时任务 (175)4.6 【其他】 (176)4.6.1 权限界⾯点击查询才显⽰数据 (177)4.6.2 原始记录点击查询才显⽰数据 (177)4.6.3 显⽰⾝份证号[实时监控时] (177)附录⼀怎样将数据导出到EXCEL⽂档⾥去？ (179)附录⼆怎样在实时监控界⾯显⽰刷卡者相⽚ (179)附录三如果刷卡不开门怎样查找原因？ (181)附录四控制器IP访问约束 (181)附录五SQLServer数据库设置 (185)附录六恢复采⽤Access数据库⽅式 (186)附录七怎样还原Access数据库？ (187)附录⼋远程连接SQL数据库 (188)附录九从控制器导⼊⽤户 (190)附录⼗安装SQL Server 2000参考 (192)附录⼗⼀安装SQL Server 2008 R2 SP1 Express版参考 (194)第1章软件的安装和卸载1.1 软件安装对硬件基本要求内存：最低要求1GB硬盘：系统驱动器上需要1GB以上的可⽤空间1.2 软件⽀持的操作系统【注意要打相应补丁】Windows XP SP3Windows 7Windows 8Windows 10Windows Server 2003 SP2 [补丁2]Windows Server 2008Windows Server 2008 R21.3 软件⽀持的数据库软件⽀持的数据库：Access 和Microsoft SQL Server 2000 或以上版本。

SUPER工业门智能控制系统说明书1、在安装SUPER工业门智能控制系统前请仔细地阅读说明书，保存好说明书以备日后使用。

2、本产品是严格按本文件中所示的使用指南设计和制造的，任何不按指南中规定的使用或操作都可能损坏系统或者产生危险。

3、百胜公司对于不恰当的使用或超出规定范围的使用而导致的后果概不负责。

4、在有爆炸危险的区域里不要安装该产品；可燃性的气体都足严重的安全危害隐患。

5、安装必须遵守国家的有关标准。

6、系统检修前，应切断电源。

7、检查接地系统是否正确。

8、安全装置（例如：红外探头、传感器等），应防止损伤，9、非本公司生产的配套产品安装在该系统中，如出现安全问题和不能正常运行，本公可不负责任。

10、不要对该系统的组成部分做任何改动。

11、安装者必须向用户详细介绍操作方法和应急状态下的有关规定，向用户提供产品“说明书”。

12、安装产品时严禁儿童和其他无关人员靠近。

13、将遥控器放置在儿童拿不到的地方，以防小孩发生意外事故。

14、严禁用户自己尝试维修或私白调整系统，应联系专业人士。

15、说明书里没有明文规定的都是不允许的。

SUPER工业门智能控制系统在频率显示界面状态下，按“模式/学习键”，进入编码器脉冲显示模式，按下行或上行键将门机调到最低点（零点），长按键盘“复位"按钮这是可以将当前显示脉冲数清零，即当前位置为门的零点位置，按上行按钮（或上行扫键），门应该向上运动，此时显示的脉冲数应该是正的方向增加（如果显示的脉冲数为负值，请修改Er014更改编码器的安装方向，并断电重新上电初始化。

按上行按钮（或上行按键）让门运行到上限位置，此时按下“确认键”，当前脉冲数即为当前门的下限位到上限位的行程。

SUPER工业门智能控制系统：按上升按钮时，操作界面LED上显示的门行程脉冲数值应该增加；相反，按下降按钮时，操作界面LED 上显示的门行程脉冲数值应该减少；如果相反，可以交换X1、X2端子接线或设定参数Er014为1.（2）总门高度学习：在脉冲显示模式下，长按“模式/学习键”，数码管同时闪烁，表示已进入总门高度学习状态，一直按着下降按钮，门开始下降，当门碰到编码器清零开关X0时，变频器自动停止，同时门行程脉冲数值清零。

玻璃门智能锁使用手册使用前请仔细阅读说明书，并妥善保管第一章．产品简介1.主锁前副锁前副锁后主锁后正面副锁背面2第二章.功能简介触摸按键可以快速连续滑动，按键同时按键灯熄灭，按键自带九宫格输入法，新增用户时可输入中文或英文。

2.在刷卡区域1cm处刷卡，可支持MF1、身份证、银行卡、CPU卡等。

3.注意事项：指纹采集窗灯亮时，请按上述正确方法将手指放在指纹采集窗上，约1秒钟左右门锁即自动完成指纹采集14电量显示具有电量显示功能，显示当前状态电量值。

15虚位密码开锁密码可随意输入30位以内包含有正确的密码即可开门；有效防止他人旁观窃取密码。

16应急开门电池电压不足驱动电机时，可用外接电源供电应急开门或者机械钥匙应急开门。

17双电源供电支持两路电源同时供电。

18演示模式供展会、展示演示使用，任何指纹都可以开锁。

第三章.操作说明进入“主菜单栏”方式：触摸面板数字键至系统上电，直接输入“0＃管理密码或管理指纹#”进入主菜单栏界面，管理密码默认“0123456789”，如果密码忘记，可以按一下设置按键恢复管理员密码。

■管理员密匙设定进入主菜单栏界面，按“＃”键进入“用户管理”，选择“管理员”，按“#”键确认进入，选择“编辑密码”、“编辑指纹”或“编辑卡”，按“#”键确认，再根据屏幕提示“请配置密码”、“请配置指纹”或“请配置卡”，按“#”键确认，按“*”键退出菜单，如果想输入多个管理密匙，重复以上操作即可；管理员具备最高权限，，不能对管理员进行删除，但是可以对管理员的指纹和卡进行更改或者删除，管理密码只有1组，不能删除，新增密码自动覆盖原密码。

■删除管理密钥进入主菜单界面，按“＃”键进入“用户管理”，选择“管理员”，按“#”键确认，选择“编辑密码”、“编辑指纹”或“编辑卡”，按“＃”键进入，选择已设置的密钥，按“#”确认，系统提示“是否删除当前指纹”或“是否删除当前卡”，按“3”键确认，按“*”键返回菜单，如果想继续想删除多个密钥，重复以上操作即可，管理密码只有1组，不能删除。

用户使用手册User Guide智能门禁管理控制系统克立司帝控制系统（上海）股份有限公司Crest Control System(Shanghai)Co.,Ltd.目录第一节系统概述 (3)第二节布线及安装 (4)1、门禁布线说明 (4)2、门禁系统拓朴图——TCP/IP通讯方式 (5)3、门禁控制器联网 (7)3.1、TCP/IP通讯门禁控制器联网示意图 (8)4、单门双向控制器电气接线说明 (9)5、双门双向控制器电气接线说明 (9)6、四门单向控制器电气接线说明 (11)第三节硬件设备操作说明 (13)1、门禁控制器技术参数 (13)2、设备操作说明 (14)2.1门禁控制器操作说明 (14)2.2门禁常见故障与排除 (14)第一节系统概述克立司帝“智能门禁管理系统”以非接触式智能卡为出入介质，对主要通道进行控制管理。

所有门禁管理终端通过TCP/IP通讯方式与电脑连接，所有有效卡及用户权限通过软件下载至门禁管理终端，保证脱机、脱网状态下的人员刷卡正常出入。

智能门禁系统由电脑、发行器、管理软件、门禁控制器、读卡器、出门按钮、其他辅助设备等组成。

门禁控制器又分为：单门双向控制器、双门双向控制器及四门单向控制器，在同一系统中可同时存在这三种控制器，也可单独存在某一种控制器，施工过程中遵循就近原则来选择控制器。

门禁系统通过管理软件与门禁控制器互动，可完成如下强大功能：1丰富实用的报警模式：非法闯入报警、门长时间未关闭、非法卡刷卡报警、胁迫报警2强制关门、紧急开门3双门互锁4防潜回、防尾随设计5里外校验开门模式6支持多种识别设备：如：读卡器、指纹机、掌纹机、乱序密码、磁卡、条码、二维码等7灵活丰富的多时段设置8多种保护电路设计：多反馈电源保护、二级防雷防电涌设计，大负载继电器输出设计并带有瞬间过压保护，所有输入口光藕隔离。

第二节布线及安装1、门禁布线说明1.1管理中心服务器——管理工作站所有管理工作站的管理电脑通过交换机与服务器相连，线材选用：网线或光纤 服务器——发行器服务器接口通过USB连接发行器1.2管理工作站设备连接（1）TCP/IP通讯方式（如图一）管理工作站管理电脑——门禁控制器通过网线连接到交换机上，所有管理电脑通过分配给每个门禁控制器固定IP地址来识别和管理门禁控制器，通过交换机实现信息交换与共享门禁控制器——读卡器信号线线材选用：RVVP6*0.5mm2门禁控制器——电控锁电源线线材选用：RVV2*0.75mm2门禁控制器——开门按钮信号线线材选用：RVV2*0.75mm21.3设备供电所有读卡机供电为DC8~16V，线材选用：RVV2*0.75mm2电控锁供电为DC12V，线材选用：RVV2*0.75mm2接开门按钮线材选用：RVV2*0.75mm252、门禁系统拓朴图——TCP/IP通讯方式（图一）（图一）注解：1、图中以单门双向门禁控制器、双门双向门禁控制器和四门单向门禁控制器为例，展示了各种门禁控制器与读卡器及门锁和开门按钮的连接方式及关系；2、整个系统数据服务中心可连接不限数个基础单元管理工作站，所有管理工作站通过交换机与服务器连接，实现信息交换与共享；3、每个门禁控制器都支持TCP/IP通讯方式，针对不同的现场环境选择不同的门禁控制器，所有管理电脑通过分配给每个门禁控制器固定IP地址来识别和管理门禁控制器；4、所有系统中使用的卡片可集中到服务器上去发行。
