下载文档原格式
论砂含水的快速检测方法摘要：砂的含水率测定，目前应用的主要检测方法有标准法（烘干法）、快速法(炒干法)、酒精燃烧法、微波干燥法。
把砂含水试验检测与不同工作环境相结合，做到室内和现场检测相结合，以“标准法”为基础，以“快速法”、“酒精燃烧法”、“微波干燥法”为辅助，既保证数据可靠有效，又节省检测时间，提高检测效率。
关键词：砂含水快速检测1.前言砂又称细骨料，是一种粒径相对较小的骨料，粒径通常在4.75mm以下，砂的应用非常广泛，主要应用于各类基建施工中，如水利工程、建筑工程、公路与桥梁工程等。
是混凝土中不可缺少的重要组成部分，其主要作用是起到骨架填充，从而增加混凝土和易性、粘度等。
砂含水的测定是确定混凝土和易性重要指标之一。
及时、准确检测砂含水，是控制施工质量优劣的重要参数，是确保施工质量过程控制的重要保障。
2、砂含水快速检测原理测定砂的含水率试验，是将自然潮湿状态下的砂试样，通过规定方式取样、制样、分样、检样的流程，将自然潮湿试样，烘干、炒干或烧干至恒重的试样，然后通过公式计算得出砂的含水率。
把砂含水试验检测与不同工作环境相结合，做到室内和现场检测相结合，以“标准法”为基础，以“快速法”、“酒精燃烧法”、“微波干燥法”为辅助，既保证数据可靠有效，又节省检测时间，提高检测效率。
3、砂含水快速检测流程试样制备（分料器法\人工四分法）→试验条件判别→试验准备→试验(烘干法\炒干法\酒精燃烧法\微波干燥法)→试验数据处理4、砂含水快速检测操作要点4.1试样制备在料堆或运输车辆上取样时，取样部位应均匀分布。
取样前，先将取样部位表层铲除，然后从不同部位随机抽取大致等量的砂8份，组成一组样品密封；从皮带运输机上取样时，用与皮带等宽的接料器在皮带运输机机头出料处全断面定时随机抽取大致等量的砂4份，组成一组样品密封。
4.2试验条件判别本方法共表述了烘干法、炒干法、酒精燃烧法、微波干燥法四种砂含水率检测方法。
在开展砂含水率试验前，可根据不同的检测环境、条件，选择不同的检测方法，从而达到可操作性强，快速、准确简单、安全等。
粗细集料试验方法集料的概念及分类集料（骨料）是指在混合料中起骨架和填充作用的粒料，包括碎石、砾石、机制砂、石屑、砂等。
集料的类型：根据集料形成的过程可分为经自然风化、地质作用形成的卵石、砂砾石；人工机械加工而成的碎石；工业生产副产品矿渣根据粒径大小可分为粗集料和细集料；根据化学成分分为酸性集料和碱性集料。
粗细集料划分的粒径：在水泥混凝土中，粗、细集料的界限尺寸为4.75mm，但在沥青混合料中，界限尺寸通常为2.36mm。
标准筛对颗粒性材料进行筛分试验用的符合标准形状和尺寸规格要求的系列样品筛。
标准筛筛孔为正方形（方孔筛）。
筛孔尺寸依次为：单位：mm集料的取样量和试验用量集料取样量的多少取决于要进行的试验项目、集料公称粒径的大小。
不同试验项目需要不同的试验数量，同时随公称粒径的增加，相应的试验项目所需的集料用量随之加大。
集料筛分试验粗集料及集料混合料的筛分试验（1）目的与适用范围1）测定粗集料（碎石、砾石、矿渣等）的颗粒组成。
对水泥混凝土用粗集料可采用干筛法筛分，对沥青混合料及基层用粗集料必须采用水洗法试验。
2）该法也适用于同时含有粗集料、细集料、矿粉的筛分试验。
如未筛碎石、级配碎石、天然砂砾、级配砂砾、无机结合料稳定基层材料、沥青拌和楼的冷料混合料、热料仓材料、沥青混合料经溶剂抽提后的矿料等（2）仪具与材料l）试验筛：根据需要选用规定的标准筛；2）摇筛机；3）天平或台秤：感量不大于试样质量的0.1%；4）其它：盘子、铲子、毛刷等。
（3）试验准备：按规定将来料用分料器或四分法缩分至筛分试验所要求的试样质量，风干后备用。
根据需要可按要求的集料最大公称粒径的筛孔尺寸过筛，除去超粒径部分颗粒后，再进行筛分。
（4）水泥混凝土用粗集料筛分试验(干筛法) 1）试验步骤①取试样一份置105℃士5℃ 烘箱中烘干至恒重，称取干燥集料试样的总质量（m3）, 准确至0.1%。
②用搪瓷盘作筛分容器，按筛孔大小排列顺序逐个将集料过筛。
T 0305-1994粗集料含水率试验1目的与适用范围测定碎石或砾石等各种粗集料的含水率；2 仪具与材料(1)烘箱：能使温度控制在105℃±5℃(2)天平：称量5㎏，感量不大于5g 。
(3)容器：如浅盘等。
3 试验步骤3.1根据最大粒径，按T0301的方法取代表性试样，分成两份备用。
3.2将试样置于干净的容器中，称量试样和容器的总质量(m 1)，并在105℃±5℃的烘箱中烘干至恒重。
3.3取出试样，冷却后称取试样与容器的总质量(m 2)。
4 计算含水率按式(T0305-1)计算.精确至0.1％。
ω=1223100m m m m -⨯- (T0305-1) 式中：ω——粗集料的含水率(％)；m 1-——烘干前试样与容器总质量(g)；m 2——烘干后试样与容器总质量(g)；m 3——容器质量(g)。
5报告以两次平行试验结果的算术平均值作为测定值。
T 0306-1994粗集料含水率快速试验(酒精燃烧法)1目的与适用范围快速测定碎石或砾石的含水率。
2仪具与材料(1)天平：称量1000g ，感量不大于1.0g 。
(2)容器：铁或铝制浅盘。
(3)大于50mL 的量筒或量杯。
(4)酒精：普通工业酒精。
3试验步骤3.1取洁净容器，称其质量(m 0)。
3.2向干净的容器中加入约500g 试样，称取试样与容器总质量(m 1)。
3.3向容器中的试样加入酒精约50mL ，拌和均匀点火燃烧，并不断翻拌试样，待火焰熄灭后，过1min 再加入酒精约50mL ，仍按上述步骤进行。
3.4待第二次火焰熄灭后，称取干试样与容器总质量(m 2)。
注：试样经两次燃烧，表面应呈干燥色，否则须再加酒精燃烧一次。
4计算粗集料含水率按式(T0306—1)计算，精确至0.1％。
ω=1220100m m m m -⨯- (T0306-1) 式中：ω—粗集料含水率(％)；m 0——容器质量(g)；m1——烧干前试样与容器总质量(g)；m2——烘干后试样与容器总质量(g)。
2022年试验检测师（助理）《道路工程》真题2022年试验检测师（助理）《道路工程》真题单选题（共41题，共41分）1.以下关于酒精燃烧法测定粗集料含水率试验的描述正确的是()。
A.一份试验的质量需要按照集料公称最大粒径确定,集料公称最大粒径越大,试样质量越大B.向容器中加入酒精直至完全浸没试样,拌合均匀后点火燃烧,并不断翻拌试样C.第二次加酒精时,为了减少酒精损失,宜降大桶中酒精直接加入容器中D.试样经过两次燃烧后,若表面未呈现干燥色,须再加酒精燃烧2.以下不属于水泥物理性能指标的是()。
A.细度B.烧失量C.安定性D.凝结时间3.在水泥混凝土坍落度试验中,从开始装料到提坍落度筒的整个过程应连续并在()。
A.50SB.100SC.150SD.200S4.石灰有效氧化钙和氧化镁含量的简易测定试验步骤包括：1、三角瓶口上插一短颈漏斗,使用带电阻电炉加热5min(调到最高档),但勿使液体沸腾,放入冷水中迅速冷却；2、称取0.8g-1.0g石灰试样放入300mL 三角瓶中并记录试样质量；3、向三角瓶中滴入酚酞指示剂2滴,记录滴定管中盐酸标准溶液体积；4、在不断摇动下以盐酸标准溶液滴定,控制速度为2-3滴/秒,至粉红色完全消失,稍停,又出现红色,继续滴入盐酸,如此重复几次,直至5min内不再出现红色为止,记录滴定管中盐酸标准溶液体积；5、向三角瓶中加入150mL新煮沸并已冷却的蒸馏水和10颗玻璃珠。
以下试验步骤的顺序正确的是()。
A.12531B.12543C.25134D.251435.土工合成材料单位面积质量试验中需要试样()块。
A.3B.5C.8D.106.土的CBR试验贯入量为5mm时的承载比大于贯入量为2.5mm时的承载比,重新试验后结果依然如此,则()。
A.试验无效B.试验结果取贯入量为2.5mm时的承载比C.试验结果取贯入量为5mm时的承载比D.试验结果取贯入量为2.5mm和5mm时承载比的平均值7.标定罐砂筒下部圆锥体内砂质量时,应重复测量()次以上,最后取其平均值。
含水率干燥基准
含水率是描述土壤或岩石中水分含量的一个重要指标，而干燥基准则是用于确定含水率的方法和标准。
以下是几种常见的含水率干燥基准：
1.烘干法：将土壤或岩石放在烘箱中，在105℃-110℃
的温度下烘干至恒重。
烘干前后质量的差值即为水分的质量，通过计算可以得到含水率。
这是一种常用的方法，适用于各种类型的土壤和岩石。

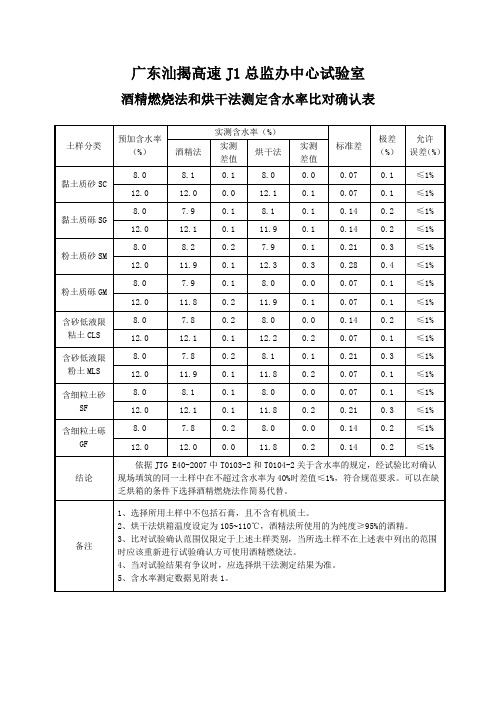

2.酒精燃烧法：对于一些有机物含量较高的样品，可以
使用酒精燃烧法。
将样品放在坩埚中，用酒精灯加热燃烧，水分会以蒸汽的形式逸出，剩余的为干重。
通过计算可以得到含水率。
3.红外线干燥法：利用红外线的辐射作用使水分从物料
内部逐渐移至表面，然后再将水分从表面蒸发掉。
此方法适用于砂、砾等粗粒样品，具有快速、简便的优点。
4.真空干燥法：将样品放在密闭的容器中，利用真空泵
将水分抽出，同时加热使水分迅速蒸发。
此方法适用于一些具有吸湿性的样品，如粘土、腐植质等。
5.自然干燥法：将样品放在干燥的环境中自然风干，直
到质量不再变化。
这种方法适用于含水率较低的样
品，通常用于野外调查和实验前的预处理。
不同的干燥基准适用于不同类型的样品和不同的研究目的。
在选择干燥基准时，应根据实际情况进行综合考虑，以保证结果的准确性和可靠性。
2．集料2.1颗粒级配粗集料及集料混合料的筛分试验（JTG E42-2005/T0302-2005）①测定各筛上的筛余量，精确至试样总质量的0.1％；在筛上的所有分计筛余量和底盘剩余的总和与筛余前测定的试样总量相比，其相差不得超过1％。
②分计、累计筛余百分率计算精确至的0.1％。
③水筛法若损耗率大于0.3％，应重新进行试验。
④试验结果以两次试验的平均值表示，精确至0.1％。
当两次试验结果P0.075的差值超过1％时，试验应重新进行。
2.1颗粒级配细集筛分试验（JTG E42-2005/ T0327-2005）①称量各筛筛余试样的质量，精确至0.5g。
所有各筛的分计筛余量和底盘中剩余量的总量与筛分前的试样总量，相差不得超过后者的1％。
②分计筛余百分率、累计筛余百分率精确至0.1％。
③细度模数Mx，精确至0.01。
④进行两次平行试验，以试验结果的算术平均值作为测定值。
如两次试验所得的细度模数之差大于0.2，应重新进行试验。
2.1颗粒级配矿粉筛分试验（水洗法）（JTG E42-2005/ T0351-2000）①矿粉试样、各号筛上的筛余量，准确至O.1g。
②累计筛余百分率、分计筛余百分率，精确至0.1％。
③以两次平行试验结果的平均值作为试验结果，各号筛的通过率相差不得大于2％。
2.2针片状颗粒含量粗集料针片状颗粒含量试验（游标卡尺法）（JTG E42-2005/T0312-2005）①试样的总质量、称取针片状颗粒的质量，准确至1g。
试样数量应不少于800g，并不少于100颗。
②试验要平行测定两次，计算两次结果的平均值，如两次结果之差小于平均值的20％，取平均值为试验值；如大于或等于20％，应追加测定一次，取三次结果的平均值为测定值。
2.2针片状颗粒含量水泥混凝土用粗集料针片状颗粒含量试验（规准仪法）（JTG E42-2005/T0311-2005）①试样的总质量、称取针片状颗粒的质量，准确至1g。
②针片状颗粒含量计算，精确至0.1％。
粗集料含水率快速试验(酒精燃烧法)试验步骤
1?、取洁净容器，称其质量(m0)。
2?、向干净的窗口中加入约500g试样，称取试样与容器合质量(m1)。
3?、向容器中的试样加入酒精约50mL，拌和均匀点火燃烧，并不断翻拌试样，待火焰熄灭后，过1min再加入酒精约50mL，仍按上述步骤进行。
4?、待第二次火焰熄灭后，称取干试样与容器总质量(m2).
注:试样经两次燃烧，表面应呈干燥色，否则须再加酒精燃烧一次。
细集料含水率快速试验(酒精燃烧法)试验步骤
1、取干净容器，称取其质量(m1)。
2、将约100g试样置于容器中，称取试样和容器的总量(m2)。
3、向容器中的试样加入约20mL酒精，拌和均匀后点火燃烧并不断翻拌试样，待火焰熄灭后，过1min再加入约20mL酒精，仍按上述步骤进行。
4、待第二次火焰熄灭后，称取干样与容器总质量(m3)。
注：试样经两次燃烧后，表面应呈干燥颜色，否则须再加酒精燃烧一次。
计算
1、细集料(砂)的含水率按式(T0343-1)计算，精确至0.1％。
ω=（m2-m3）/（m3-m1）×100??????????????（T0343-1）
式中：ω——砂的含水率(％)；
? m1——容器质量(g)；
? m2——燃烧前试样与容器总质量(g)；
? m3——燃烧后干试样与容器总质量(g)。
2、以两次平行试验结果的算术平均值作为测定值。
