设备安装工序报验一、前言设备安装工序报验作为工程项目中的一环,对于保障工程项目的质量和安全具有重要的意义。
本文将介绍设备安装工序报验的相关内容。
二、工序报验的基本概念工序报验是指在工程实施过程中,对于某一特定的工序进行检验并向有关方面提出报告,以确认该项工程进度是否正常,工艺和质量是否达到了规定的标准和要求。
三、设备安装工序报验的内容设备安装工序报验的内容主要包括以下方面:1. 设备安装前的准备工作在设备安装之前,需要进行一系列的准备工作,主要包括:•设备的验收和检测•安装场地的勘测和设计•安装计划的制定和审核•安装现场的准备工作2. 设备安装过程的检验在设备安装过程中需要对以下内容进行检验:•安装位置的准确性和固定性•安装连接管道的可靠性和精度•安装支架的牢固性和稳定性3. 设备安装后的检验设备安装完成后,需要对以下内容进行检验:•设备的安装位置是否正确•设备的电气连线是否正确•设备连接管道和阀门操作是否正常四、设备安装工序报验的意义设备安装工序报验的主要意义在于:•确保设备安装质量和安全。
•确认设备安装的工程进展是否正常。
•保证项目进度的合理性和有效性。
五、设备安装工序报验的编制和提交设备安装工序报验的编制和提交需要按照以下步骤进行:1.设备安装工序的完成人员应及时向工程质量部门进行报对应工序验收。
2.工程质量部门负责对对应工序的验收情况进行审核,确认验收合格后向工程经理报送。
3.工程经理对验收结果进行确认,并按照工程管理规范进行上报。
六、设备安装工序报验对于保障项目的质量和安全至关重要,需要按照科学的标准和程序进行操作。
只有这样才能确保工程质量达到规定的标准和要求。

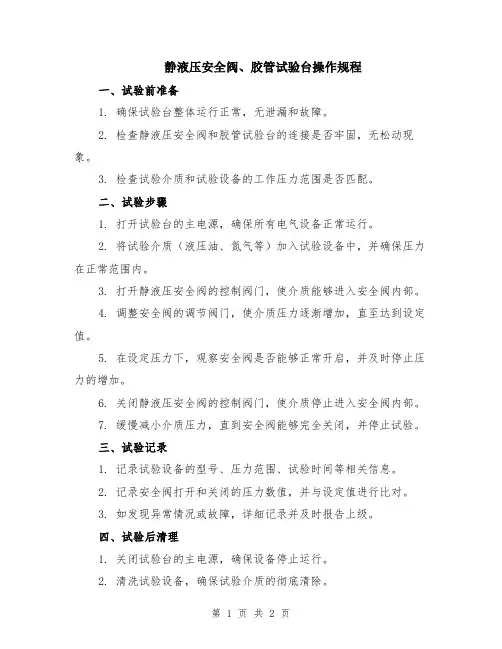

静液压安全阀、胶管试验台操作规程一、试验前准备1. 确保试验台整体运行正常,无泄漏和故障。
2. 检查静液压安全阀和胶管试验台的连接是否牢固,无松动现象。
3. 检查试验介质和试验设备的工作压力范围是否匹配。
二、试验步骤1. 打开试验台的主电源,确保所有电气设备正常运行。
2. 将试验介质(液压油、氮气等)加入试验设备中,并确保压力在正常范围内。
3. 打开静液压安全阀的控制阀门,使介质能够进入安全阀内部。
4. 调整安全阀的调节阀门,使介质压力逐渐增加,直至达到设定值。
5. 在设定压力下,观察安全阀是否能够正常开启,并及时停止压力的增加。
6. 关闭静液压安全阀的控制阀门,使介质停止进入安全阀内部。
7. 缓慢减小介质压力,直到安全阀能够完全关闭,并停止试验。
三、试验记录1. 记录试验设备的型号、压力范围、试验时间等相关信息。
2. 记录安全阀打开和关闭的压力数值,并与设定值进行比对。
3. 如发现异常情况或故障,详细记录并及时报告上级。
四、试验后清理1. 关闭试验台的主电源,确保设备停止运行。
2. 清洗试验设备,确保试验介质的彻底清除。
3. 对试验设备进行检查和维护,确保设备的正常运行。
4. 将试验台归档并妥善保管,以备下次使用。
五、安全注意事项1. 在试验过程中,严禁越过设定压力范围,以免引起设备损坏或人身伤害。
2. 操作人员应佩戴防护服和防护眼镜,确保自身安全。
3. 在试验过程中,如发现异常情况,应立即停止试验并报告上级。
4. 静液压安全阀和胶管试验台的维护保养工作应定期进行,确保设备的可靠性。
六、故障排除1. 如出现设备故障或不能正常操作的情况,应立即停止试验并寻找解决方法。
2. 在排除故障时,应先停止电源,并按照维修流程进行操作。
以上即为静液压安全阀、胶管试验台操作规程,包括试验前准备、试验步骤、试验记录、试验后清理、安全注意事项和故障排除等内容。
在进行试验时,务必按照规程进行操作,确保试验的安全和有效性。
目录1概述 (1)1.1工程概况 (1)1.2工程特点 (1)1.3工程实物量 (1)2编制依据 (1)3阀门试压流程 (2)4 施工准备 (2)4.1施工技术准备 (2)4.2施工现场准备 (2)4.3施工人员配备 (2)4.4 阀门试压站建立 (3)5阀门检验 (3)5.1 检验流程 (3)5.2质量证明文件的检查 (3)5.3 外观检查 (4)5.4阀门传动装置的检查与检验 (5)5.5 阀门试压 (5)6 阀门管理 (10)7主要质量控制点 (10)8质量保证措施 (11)8.1质量保证体系 (11)8.2质量保证措施 (11)9 HSE保证措施 (11)9.1 HSE组织机构图 (11)9.2 HSE保证措施 (12)9.3 安全应急措施 (12)10人员安排及进度计划 (13)11 施工机具设备和手段用料 (14)12 主要计量设备一览表 (14)附表一JHA工作前安全分析表 (15)1概述1.1工程概况本工程为神华宁煤煤化工副产品深加工综合利用项目主要装置建筑安装工程第二标段,位于宁夏回族自治区宁东煤化工基地,在银川市灵武境内。
包括丁二烯抽提区(1200)、芳烃抽提区(1500)、OCU区(1300)、汽油加氢区(1400)、废碱氧化区(1600)和主管廊P914、主管廊P915。
阀门试压作业主要包括各装置区附塔管道和工艺管道上的阀门。
阀门类型主要有闸阀、截止阀、球阀、蝶阀、止回阀、安全阀等。
阀门种类较多,试压过程中应特别注意按照规定进行编号。
1.2工程特点1.2.1 银川地区属温带大陆气候,气候影响大,春冬季天气寒冷、早晚温差大、风大沙多给阀门试压带来很大不便。
1.2.2现场施工场地狭小,施工区域分散,阀门试压后应及时入库保管,以免丢失,安装时再领用,并建立发放台账。
1.2.3阀门种类较多,阀门试压与管理过程中应特别注意按照规定进行编号。
1.2.4目前各装置工艺管道轴测图均未下发,结构和设备安装的进度也不具备工艺管道的大面积施工,阀门试压作业主要为各装置附塔管道阀门。
b 重大专项√一般蒲城清洁能源化工有限责任公司新增污水处理项目阀门试压方案编制:审核:批准:陕西建工集团安装集团有限公司蒲城清洁能源项目部2017年4月6日目录一、工程概况: (1)二、编制依据 (1)三、试压工序 (1)四、实物工程量 (1)五、试压准备 (3)五、检验方法及技术要求 (3)六、质量、安全措施 (5)七、试验用料 (5)八、阀门试压站平面布置图 (7)一、工程概况:1.1工程名称:蒲城清洁能源化工有限责任公司新增污水处理项目安装工程(标段2)。
1.2 建设地点建设地点:陕西省渭南市蒲城县渭北煤化工业园内。
1.3主要工程量涉及到到的阀门27种,共491台。
二、编制依据1、SH3501-2011《石油化工剧毒、可燃介质管道工程施工及验收规范》2、GB50235-2010《工业金属管道工程施工规范》3、GB50184-2011《工业金属管道工程施工质量验收规范》4、SH3064-2003《石油化工钢制通用阀门选用、检验及验收》5、GB/T13927-2008《通用阀门压力试验》6、SH3518-2013《阀门检验与管理规程》三、试压工序阀门进场外观检验→水压试验→观察试验过程→记录试验结果→交付安装四、实物工程量污水处理装置共有阀门:491台,包括:闸阀、止回阀等,序号种类阀门尺寸等级阀门材质数量检测比例检测数量1 止回阀 1 CL150 F316L/HF 12 5% 12 止回阀3 CL150 WCB/HF 5 5% 13 止回阀4 CL150 WCB/HF 6 5% 14 对夹式止回阀8 CL150 WCB/HF 85%15 对夹式止回阀10 CL150 WCB/HF 25%16 对夹式止回阀24 CL150 WCB/HF 125%27 闸阀 2 CL150 WCB/HF 32 5%/10% 38 闸阀 2 1/2 CL150 WCB/HF 10 5% 19 闸阀 3 CL150 WCB/HF 30 5% 210 闸阀 4 CL150 WCB/HF 27 5% 211 闸阀 6 CL150 WCB/HF 22 5% 212 闸阀8 CL150 WCB/HF 50 5% 313 闸阀10 CL150 WCB/HF 4 5% 114 闸阀12 CL150 WCB/HF 12 5% 115 闸阀20 CL150 WCB/HF 8 5% 116 闸阀1/2 CL150 A105/HF 1 5% 117 闸阀3/4 CL150 A105/HF 48 5% 218 闸阀 1 CL150 A105/HF 118 5%/10% 719 闸阀 1 1/4 CL150 A105/HF 16 5% 120 闸阀3/4 CL150 F304/HF 2 5% 121 闸阀 1 CL150 F304/HF 1 5% 122 闸阀 1 CL150 F316L/HF 20 5% 123 闸阀3/4 CL150 A105/HF 2 5% 124 闸阀 1 CL800 A105/HF 3625 闸阀 1 1/4 CL800 A105/HF 526 截止阀 1 1/2 CL150 F316L/HF 1 5% 127 截止阀 1 1/4 CL150 F316L/HF 1 5% 1管线操作压力从常压至0.5MPa,管线设计压力从0.6MPa至1.0MPa,试压合格后直接使用于本工程,阀门在现场试压。

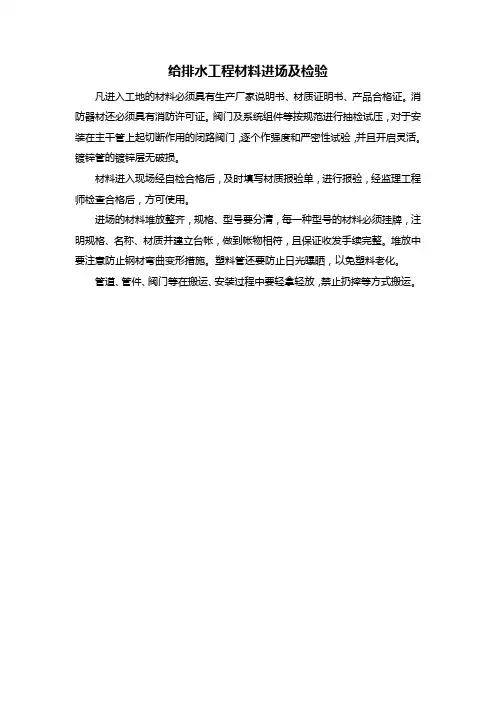

给排水工程材料进场及检验
凡进入工地的材料必须具有生产厂家说明书、材质证明书、产品合格证。
消防器材还必须具有消防许可证。
阀门及系统组件等按规范进行抽检试压,对于安装在主干管上起切断作用的闭路阀门,逐个作强度和严密性试验,并且开启灵活。
镀锌管的镀锌层无破损。
材料进入现场经自检合格后,及时填写材质报验单,进行报验,经监理工程师检查合格后,方可使用。
进场的材料堆放整齐,规格、型号要分清,每一种型号的材料必须挂牌,注明规格、名称、材质并建立台帐,做到帐物相符,且保证收发手续完整。
堆放中要注意防止钢材弯曲变形措施。
塑料管还要防止日光曝晒,以免塑料老化。
管道、管件、阀门等在搬运、安装过程中要轻拿轻放,禁止扔摔等方式搬运。
水暖管道工程施工验收规范一、总则1.1 本规范适用于新建、扩建、改建建筑物的给水、排水、采暖管道工程的施工质量验收。
1.2 水暖管道工程施工应按照设计文件、施工规范和本验收规范进行。
1.3 施工单位应建立健全质量管理体系,保证工程质量。
1.4 工程验收应遵循客观、公正、公平、公开的原则。
二、材料验收2.1 给水、排水、采暖管道及其配件、阀门、水表等材料应具有质量合格证明文件,规格、型号及性能检测报告应符合国家技术标准或设计要求。
2.2 材料进场时,总包单位应自检合格后,向监理工程师报验。
经监理工程师检验合格后方可使用。
2.3 甲控材料,总包单位应严格按照建设单位指定的品牌购进,如私自更换品牌,一经发现给予重罚。
2.4 甲供材料,在建设单位的协调下,总包单位积极与材料商办理材料及设备到场的交接手续。
交接后的材料及设备如有损坏,由总包单位负责。
三、工程技术要求3.1 水暖管道工程施工应严格按照规范GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》及相应的国家标准执行。
3.2 各工程管线的铺设走向应严格按照图纸进行施工,如遇到管线交叉碰车或施工空间不足时需要重新调整管线,向监理单位及建设单位上报调整方案,经同意后方可施工。
3.3 生活给水工程3.3.1 主材为钢塑复合管,小于DN80的管线,采用丝接。
大于或等于DN80管线,采用卡环连接。
3.3.2 分户支管为PPR管材,热熔连接,承插深度严格过深导致缩径,发现一处,重罚。
3.3.3 管径内预留水表位置,表前控制阀门小于等于DN50均为铜质截止阀,设计要求安装的减压阀为铜质。
大于DN50的阀门为对夹蝶阀。
四、施工质量验收4.1 施工质量验收应按照分项工程、分部工程、单位工程进行。
4.2 验收内容包括:材料验收、施工工艺、工程质量、安全文明施工等。
4.3 验收程序:施工单位自检合格后,向监理工程师报验。
监理工程师组织验收,并对验收结果进行评价。
