当前位置：文档之家 › 氟橡胶复合导电材料性能

氟橡胶复合导电材料性能

  • 格式：pdf
  • 大小：520.06 KB
  • 文档页数：4

先将纯氟橡胶在双辊筒炼塑机（ １ ６ ０ ℃） 上炼开 ，
再 加入偶 联 剂 、 炭黑 、 碳 纤维 、 石墨 等进 行混 炼 ， 待各 种 填料 混合 ５ ｍｉ ｎ后 ， 将 双 辊 辊 距 调 至 所 需 厚 度 后 直 接下 片成 型 ， 再 制样 测体积 电阻率 和拉伸 强度 。
双 辊炼 塑机 ： 上 海 西玛伟 力橡 塑机 械有 限公 司 ； Ｉ ＮＳ Ｔ ＲＯＮ 万 能 材 料 实 验 机 ： ４ ３ ０ ２型 ， Ｉ ｎ － ｓ ｔ ｒ ｏ ｎ
Ｃ ｏ ． Ｌ ｔ ｄ （ 美） ； 压 力 成 型机 ： ＨＰ － ６ ３ （ Ｄ） 型， 上 海 西 玛
具有高效 、 价廉 、 安全和环保等优点 ， 可作为可再生
能 源规模 化 发 电储能 、 电网调 峰等应 用 ， 一直受 到广
泛 的关 注［ 卜引。 由于钒 电池 电解 液 中 ＶＯ。 ＋的强 氧化 性 和硫 酸
伟 力橡 塑机 械有 限公 司 ； 四探 针 电阻测 试 仪 ： Ｓ ＤＹ一 ４ 型， 广 州半 导体材 料研究 所 ； 高 阻计 ： Ｚ ＆３ ６型 ， 上 海
ｌ ２ ｌ １ ｌ ０
９ ０
兰７
６
鐾ｓ
＝ 障 ｌ ４
３ ２
１ Ｏ
图 ３ 炭黑与石墨 的相互配 比对体 系导 电性能
和力学性 能的影响（ 填料 总含量 ５ Ｏ ）
随着炭黑含量 比例的增加 ， 体 系的拉伸强度随 之增大， 但在最后一个点处反而下降 。这说 明单纯
第 六 电表 厂 ； 扫描 电子显微 镜 （ Ｓ Ｅ Ｍ） ： 日本 Ｊ Ｓ Ｍ－
５ ９ ０ ０ Ｉ Ｖ Ｓ ＣＡＮＩ ＮＧ ＥＩ ＥＣ ＴＲＯＮ ＭＩ ＣＲＯＳ ＣＯＰＥ。
的强 酸性 ， 作 为钒 电池 的 电极 材料 必 须 具 备 耐强 氧 化 性 和强 酸 性 ， 还要 求 具 备 电化 学 活 性好 ， 电 阻低 ，
２ 结 果 与讨 论
２ ． １ 炭黑 、 石墨 、 碳 纤 维 三 者对 样 品导 电性 能 和 力
６ 学性 能 的影 响
四川化 工
第１ ７卷
２ ０ １ ４年 第 ６期
由图 ３ 可以看出， 炭黑 比例 由 ３ 到 １ Ｏ ９ ／ ６ （ 石墨 含量 比例从 ４ ７ 到 ４ ０ ） 这段电阻率降低 比较快 ， 后面随着炭黑和石墨的不 同比例组合 ， 对 电阻率 的
１ ． ４ 性能 测试
本文使用耐腐蚀性能极强的的氟橡胶作为制备 复合材料的基体树脂 ， 炭黑 、 石墨及碳纤维作为导电 填料 ， 探讨了使用单独导电填料 、 不 同导电填料的配
比及 混炼 时 间对 使用 氟橡 胶为 基体 制备 的导 电复合
材料 导 电性 能 和机械 性 能 的影 响 。
１ ． ３ 实验具 体操 作
机械强度高等特点 。迄今 ， 已研究过 的电极材料基 本 可以分为三大类 ， 金属类 电极 、 碳素类电极以及复 合高分子 电极。金属类 电极 、 碳 素类 电极各有其优
缺点 ， 但 目前 对 电极 的 研 究 热 点 是 复 合 高 分 子 电
极 一 引。
率小于 １ Ｑ・ ｃ ｍ 的氟橡胶 复合导电材料 。 关 键词 ： 氟橡 胶 导 电复合 源自料 炭 黑石墨碳 纤维
钒 电池
１ ９ ８ ４年 ， 澳 大利亚新 南威尔 士大学 （ ＵＮＳ Ｗ） Ｍａ ｒ ｒ ｉ ａ Ｋａ ｚ ａ ｃ ｏ提 出钒 液 流 电 池 （ Ｖａ ｎ ａ ｄ ｉ ｕ ｍ Ｒ ｅ ｄ ｏ ｘ
１ 实验 部 分
１ ． １ 原 料 和试 剂
Ｓ Ｅ Ｍ 测试 ： 将样品制成小 条 ， 骤冷后 ， 喷金 ， 用 Ｓ Ｅ Ｍ 对样品形貌进行分析。
氟橡 胶 ： Ｆ Ｐ Ｍ２ ６ ０ １ ， 市 购； 乙炔炭黑 ： 四川成都
中强化 工公 司 ； 导 电石 墨 ： 四川 成都 中强 化 工公 司 ；
０ １ ０ ２ ０ ３ ０ ４ ０ ５ ０ ６ ０ ７ ０ ８ ０
体 积 电阻率 的测试 ： 实验 中导 电能 力 的测试 ， 低
电阻部分使用 Ｓ Ｄ Ｙ型 四探针仪器 ， 高电阻部分使用
Ｚ Ｃ ＿ ３ ６型高 阻仪 测 定 。力 学 性 能测 试 ： 将 样 品 制 成 哑铃状 样 条 后 ， 用 Ｉ ＮＳ Ｔ ＲＯ Ｎ 万 能 材 料 实 验 机 在
５ ０ ｍｍ／ ｍｉ ｎ的拉 伸 速度下 进行 测试 。
影 响不大 ， 这 也 说 明 乙 炔 炭 黑 是 主 要 的导 电 填 料 。
但最后一个点电阻率升高， 这是因为这点 的 ５ ０ 固 含量全为乙炔炭黑 ， 没有 了石墨的分散作用 ， 炭黑会
聚集 在 一起成 块 ， 形 成导 电网络 的机会 减少 ， 故 电阻 率 升高 。
图 １ 炭 黑、 石墨 、 碳纤维含 量对体 系导电性能 的影 响
Ｂ ａ ｔ ｔ ｅ ｒ ｙ ，ＶＲ Ｂ ） 新概念 ， 该 电 池 以稀 有 金 属 钒 的各
Ｐ ＡＮ基 碳纤 维 ： 江 苏南 通 森友 炭 纤 维 有 限公 司 （ 直
径： １ ０ ｕ ｎ； ｒ 长度 ０ ． ５ ｃ ｍ￣１ ． ０ ｃ ｍ） 。
１ ． ２ 加工及 检测 仪器
种 价 态离 子 作为 电池 反 应 活 性 物 质 ， 电池 正极 为 Ｖ （ １ Ｖ） ／ ｖ（ Ｖ） 电对 ， 负极 为 Ｖ（ Ⅱ） ／ ｖ（ Ｉ ｌ １ ） 。这种 电池
第 ６期
氟橡胶 复合 导 电材 料性 能
５
氟橡胶 复合 导 电材料 性 能
李道玉
（ 攀钢集团研 究院有限公司， 四川攀枝花 ， ６ １ ７ ０ ０ ０ ）
摘 要
研究 以氟橡 胶 为基 体 树脂 ， 炭黑 、 石 墨和碳纤 维为 导 电填 料 的导 电复合 高分子 材料 中 ， 炭黑、 石 墨、 碳 纤 维及 三者 之 间 的配 比和混炼 时 间对 复合 材料 导 电性 能 和机械性 能 的影 响 ， 制备 出体 积 电阻

合集下载

氟橡胶的性能及用途

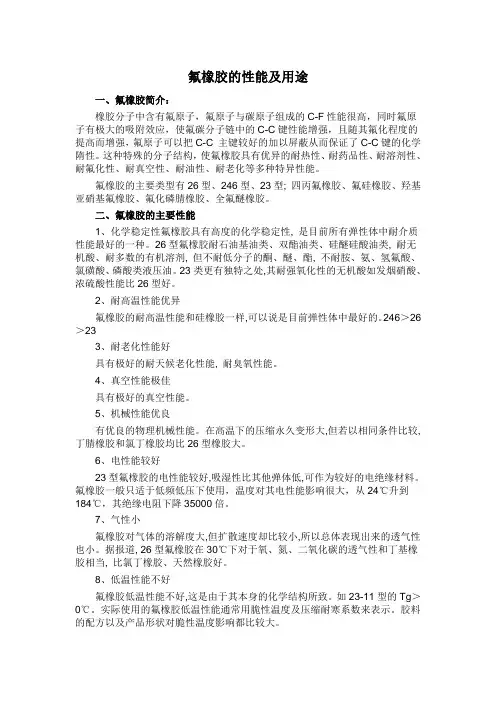

氟橡胶的性能及用途

氟橡胶的性能及用途一、氟橡胶简介：橡胶分子中含有氟原子，氟原子与碳原子组成的C-F性能很高，同时氟原子有极大的吸附效应，使氟碳分子链中的C-C键性能增强，且随其氟化程度的提高而增强，氟原子可以把C-C 主键较好的加以屏蔽从而保证了C-C键的化学隋性。

这种特殊的分子结构，使氟橡胶具有优异的耐热性、耐药品性、耐溶剂性、耐氟化性、耐真空性、耐油性、耐老化等多种特异性能。

氟橡胶的主要类型有26型、246型、23型; 四丙氟橡胶、氟硅橡胶、羟基亚硝基氟橡胶、氟化磷腈橡胶、全氟醚橡胶。

二、氟橡胶的主要性能1、化学稳定性氟橡胶具有高度的化学稳定性, 是目前所有弹性体中耐介质性能最好的一种。

26型氟橡胶耐石油基油类、双酯油类、硅醚硅酸油类, 耐无机酸、耐多数的有机溶剂, 但不耐低分子的酮、醚、酯, 不耐胺、氨、氢氟酸、氯磺酸、磷酸类液压油。

23类更有独特之处,其耐强氧化性的无机酸如发烟硝酸、浓硫酸性能比26型好。

2、耐高温性能优异氟橡胶的耐高温性能和硅橡胶一样,可以说是目前弹性体中最好的。

246＞26＞233、耐老化性能好具有极好的耐天候老化性能, 耐臭氧性能。

4、真空性能极佳具有极好的真空性能。

5、机械性能优良有优良的物理机械性能。

在高温下的压缩永久变形大,但若以相同条件比较, 丁腈橡胶和氯丁橡胶均比26型橡胶大。

6、电性能较好23型氟橡胶的电性能较好,吸湿性比其他弹体低,可作为较好的电绝缘材料。

氟橡胶一般只适于低频低压下使用，温度对其电性能影响很大，从24℃升到184℃，其绝缘电阻下降35000倍。

7、气性小氟橡胶对气体的溶解度大,但扩散速度却比较小,所以总体表现出来的透气性也小。

据报道, 26型氟橡胶在30℃下对于氧、氮、二氧化碳的透气性和丁基橡胶相当, 比氯丁橡胶、天然橡胶好。

8、低温性能不好氟橡胶低温性能不好,这是由于其本身的化学结构所致。

如23-11型的Tg＞0℃。

实际使用的氟橡胶低温性能通常用脆性温度及压缩耐寒系数来表示。

氟橡胶主要性能

氟橡胶主要性能

主要性能化学稳定性佳氟橡胶具有高度的化学稳定性，是目前所有弹性体中耐介质性能最好的一种。

26型氟橡胶耐石油基油类、双酯类油、硅醚类油、硅酸类油，耐无机酸，耐多数的有机、无机溶剂、药品等，仅不耐低分子的酮、醚、酯，不耐胺、氨、氢氟酸、氯磺酸、磷酸类液压油。

23型氟胶的介质性能与26型相似，且更有独特之处，它耐强氧化性的无机酸如发烟硝酸、浓硫酸性能比26型好，在室温下98%的HNO3中浸渍27天它的体积膨胀仅为13%~15%。

耐高温性优异氟橡胶的耐高温性能和硅橡胶一样，可以说是目前弹性体中最好的。

26-41氟胶在250℃下可长期使用，300℃下短期使用；246氟胶耐热比26-41还好。

在300℃×100小时空气热老化后的26-41的物性与300℃×100小时热空气老化后246型的性能相当，其扯断伸长率可保持在100%左右，硬度90~95度。

246型在350℃热空气老化16小时之后保持良好弹性，在400℃热空气老化110分钟之后保持良好弹性，在400℃热空气老化110分钟之后，含有喷雾炭黑、热裂法炭黑或碳纤维的胶料伸长率上升约1/2~1/3，强度下降1/2左右，仍保持良好的弹性。

23-11型氟胶可以在200℃下长期使用，250℃下短期使用。

耐老化性能好氟橡胶具有极好的耐天候老化性能，耐臭氧性能。

据报导，DuPont开发的Vitona 在自然存放十年之后性能仍然令人满意，在臭氧浓度为0.01%的空气中经45天作用没有明显龟裂。

23型氟橡胶的耐天候老化、耐臭氧性能也极好。

真空性能极佳26型氟橡胶具有极好的真空性能。

246氟橡胶基本配方的硫化胶真空放气率仅为37×10-6乇升/秒．厘米2。

246型氟橡胶已成功应用在10-9乇的真空条件下。

机械性能优良氟橡胶具有优良的物理机械性能。

26型氟橡胶一般配合的强力在10~20MPa之间，扯断伸长率在150~350%之间，抗撕裂强度在3~4KN/m之间。

氟橡胶材料标准

氟橡胶材料标准

氟橡胶材料标准一、物理性能1.颜色：氟橡胶材料通常为棕色或黑色。

2.硬度：氟橡胶材料的硬度范围为70ShoreA至85ShoreA。

3.厚度：氟橡胶材料的厚度通常在0.5至10毫米之间。

4.弹性：氟橡胶材料具有良好的弹性，能够适应较大的形变。

5.耐高温性能：氟橡胶材料在高温下具有良好的稳定性，能够在较高温度下使用。

6.耐化学腐蚀性能：氟橡胶材料具有良好的化学稳定性，能够耐受大多数化学品的侵蚀。

二、化学性能1.成分：氟橡胶材料主要由氟橡胶树脂和其他添加剂组成。

2.耐油性能：氟橡胶材料具有良好的耐油性能，能够抵抗各种油类的侵蚀。

3.耐氧化性能：氟橡胶材料在氧化剂作用下具有良好的稳定性。

4.耐辐射性能：氟橡胶材料在辐射作用下具有良好的稳定性。

5.热稳定性：氟橡胶材料在高温下具有良好的热稳定性。

6.电性能：氟橡胶材料具有良好的电绝缘性能。

三、加工工艺1.混炼：氟橡胶材料需要经过混炼加工，以获得均匀的物理和化学性能。

2.压延：氟橡胶材料可以通过压延工艺制成薄膜或其他形状。

3.注塑：氟橡胶材料可以通过注塑工艺制成各种形状和尺寸的制品。

4.成型：氟橡胶材料可以通过各种成型工艺制成各种形状和尺寸的制品。

5.硫化：氟橡胶材料需要经过硫化工艺，以获得稳定的物理和化学性能。

四、外观质量1.表面光滑度：氟橡胶材料表面应光滑、平整，无气泡、裂纹等缺陷。

2.杂质：氟橡胶材料中不应有杂质，应保持纯净。

五、尺寸精度1.尺寸稳定性：氟橡胶材料的尺寸应稳定，不应因环境温度和湿度等因素的变化而发生显著变化。

2.精度要求：氟橡胶材料的精度要求取决于具体应用和设计要求。

一般来说，精度要求越高，制造成本也越高。

六、性能测试方法1.硬度测试：通过硬度计测量氟橡胶材料的硬度。

2.拉伸强度测试：通过拉伸试验机测量氟橡胶材料的拉伸强度。

3.撕裂强度测试：通过撕裂试验机测量氟橡胶材料的撕裂强度。

4.压缩永久变形测试：通过压缩试验机测量氟橡胶材料的压缩永久变形。

氟橡胶的性能及应用概述

氟橡胶的性能及应用概述

氟橡胶的性能及应用概述
一、引言
氟橡胶，也叫做氟乙烯橡胶，是一种新型的合成橡胶，它具有优异的
耐油性、耐热性、耐氧化性、耐腐蚀性和水膨胀性。

它具有良好的气密性，静电性能好，耐磨性好，不容易变形，具有较高的抗气孔性，广泛应用于
电子、机械、航空等行业。

氟橡胶的主要成分是氟乙烯，它是一种合成高聚物，具有良好的耐氧
化性、耐油性、耐水膨胀性、耐腐蚀性、耐热性和静电性能。

氟乙烯也具
有高耐温、低摩擦系数和机械强度较高等特点，使得氟橡胶可以应用于温
度范围广泛的环境中。

二、氟橡胶的性能
1、耐油性。

氟橡胶具有优异的耐油性，可以耐受润滑油、高度精炼
的油品及其他有机溶剂的腐蚀。

2、耐温性。

氟橡胶具有良好的耐温性，可以耐受在一定温度下的热
稳定性及耐热性，可以在温度范围-60℃～+200℃之间使用。

3、耐气孔性能。

氟橡胶具有极佳的耐气孔性能，可以耐受大气压及
湿度的变化，可在极端的低温环境中使用。

4、耐腐蚀性。

氟橡胶具有优异的耐腐蚀性，可以耐受气体、溶液的
腐蚀，是电子、化学、航空等行业极其重要的材料。

5、耐水膨胀性。

氟橡胶具有优异的耐水膨胀性，可以耐受水的膨胀，特别适用于湿环境中的使用。

6、耐老化性能。

氟橡胶具有优异的耐老化性能。
