结构选型--多高层建筑

高层建筑结构选型的影响因素和选取方法高层建筑结构选型的影响因素和选取方法在高层建筑设计中,结构设计赋予建筑物一个支撑骨架.该骨架型式及其空间关系的合理性不仅直接关系到建筑物的安全,而且关系到建筑物能否实现其预定的功能和能否达到预期的经济效益.依据工程实践经验,若高层建筑结构体系选型不当,同样难以做出安全可靠、经济合理的高层建筑结构设计.正确处理高层建筑结构体系的选型问题,对于高层建筑的设计、施工乃至使用、维护而言,都具有至关重要的意义.1 高层建筑结构选型的问题当前我国高层建筑结构选型普遍不重视结构选型决策工作,而且缺乏一套完整系统、可行的方法来操作,仅以上部结构土建造价单一指标或几个易于转换成计量单位评估的定量指标来进行决策.因此高层建筑结构选型存在如下问题: 第一是影响因素的不确定性.结构选型决策工作具有很强的综合性,包含大量确定与不确定的因素,多因素共同作用的结果决定结构的型式,需要对诸多因素做大量细致分析.对一栋高层建筑来说,按当前常规做法是不太可能得到完善合理的结构型式的.选错结构型式,不仅会使高层建筑综合经济效益低下,而且使该建筑物给社会经济环境带来不良影响[1].第二是影响因素的多样性.结构体系的选择受到诸多条件和因素影响,除了要考虑工程造价和投资能力,还要考虑所选结构型式对建筑功能的适应性、施工条件、技术能力、施工工期、建筑材料和能源供应、建筑美学要求,包括建筑群及其环境的配合,建设场地的地形、地貌、自然灾害等等.一个合理的结构型式是通过进行多目标决策,将诸多因素统一协调而产生.而设计人员正是缺乏这种从整体( 或全局) 的综合经济效益出发来处理结构选型问题的观念,并由于缺乏处理模糊概念的方法和手段,不自觉地把不少本来为模糊的量忽略或当成确定性的,这使得设计变量和目标函数不能达到应有的取值范围,从而导致决策结果不是真正的最满意的.2 高层建筑结构选型的影响因素分析2. 1 高层建筑结构选型不合理的情况及原因分析2. 1. 1 超出建筑结构设计规范中规定的适用范围高层建筑的各种结构体系有各自的适用范围,我国《钢筋混凝土高层建筑结构设计与施工规程》( 以下简称为《高规》) 给出了各类钢筋混凝土结构房屋适用的最大高度.首先房高超规.如高规规定对位于 IV 类场地的建筑或不规则建筑高度应适当降低.抗震规范条文说明指出: "不规则或在 IV 类场地上的结构,适用高度一般降低 20 % 左右.有框支剪力墙的结构,抗震的不利因素是明显的,适用高度一般降低 20 % ~30 %".有的不规则高层建筑高度未按要求降低.其次是剪力墙间距超规主要体现为框剪结构中超过高规中关于剪力墙间距的规定和在有框支墙的现浇剪力墙结构中,落地剪力墙间距超过《高规》规定.超过的原因主要是为满足建设方对大空间的要求.2. 1. 2 选用建筑设计规范中没有的结构体系近年来,由于建筑功能、建筑艺术以及城市规划的需要,高层建筑不仅在层数、高度上迅速增长,而且结构体系日益复杂多变,很多高层建筑的高度已处于《高规》适用范围之外.这些非常规结构往往没有先例可依循,理论和实验依据不够,设计人员在没有充分计算、试验、论证的情况下自行"创新"出一些结构; 这些结构型式本身就很可能受力不合理,更谈不上综合经济效益好[2].2. 1. 3 选用不合理的结构型式首先有的地方新建高层住宅采用重量大、刚度过大、地震反应力大、基础大、造价高、工期长、不利抗震、不便使用的小开间剪力墙结构.如新建 4 栋 23 层~25 层高层住宅采用小开间剪力墙结构,两层箱形基础,结构方案不合理,造成很大浪费.其次高层建筑与裙房用后浇缝连成整体( 包括基础与上部结构) ,一般裙房用框架结构,主楼用框剪结构或框筒结构或剪力墙结构.在用后浇缝连成整体前,高层建筑与裙房选用的结构型式均无问题,用后浇缝连成整体后则明显有剪力墙布置不均匀、不符合《高规》关于框剪结构中剪力墙最大间距的要求和剪力墙数量过少,其承担的.底部弯矩小于总地震弯矩的 50 %等问题.2. 2 影响高层建筑结构选型的因素2. 2. 1 结构受力合理性结构受力合理性包括结构能有效抗风、可靠抗震、传力途径明确、应力分布合理、破坏机制合理等等.结构选型必须保证结构体系的受力合理,要根据力学要求比较各种结构体系优缺点,选择出合适的几个结构体系,结合影响因素做分析、筛选.水平荷载在高层建筑结构设计中起控制作用,具体到非地震区,起控制作用的水平荷载就是风荷载.在风荷载作用下,高层建筑可能出现层间位移过大,导致结构体系中的承重构件如梁、柱、墙等出现不同程度损坏; 或者整个结构摆动过大.因此,在非地震区,特别是风荷载较大的地区,高层建筑结构选型应对风荷载作用引起足够重视,选择时要考虑结构体系在强度、变形方面满足要求,还要使结构在风荷载作用下产生的振动控制在人对不适感的容许限度范围之内.现有地震灾害资料及工程经验表明,在满足建筑物使用功能要求前提下,地震区高层建筑的抗震安全性与经济合理性,很大程度上取决于抗震结构体系的选型是否恰当合理.而选型是根据抗震设防标准,抗震设防标准又得依据设防烈度,设防烈度又受建筑物所在场地的地质条件影响.因地震运动的随机性及复杂性,既不可能准确地划定高烈度地震可能发生的地区和范围,又不能在全国范围内普遍按照高烈度标准设防,给结构选型工作带来困难.实验表明,要合理选择抗震结构体系,使设计的结构总体方案更加创新和完美,精确的数值计算分析固然重要,但更有赖于正确运用概念设计的思想及工程经验的定性判断[3].所以,结构设计理论及计算手段改进也是影响结构选型的一大因素.2. 2. 2 经济因素对高层建筑结构选型的制约我国的"适用、经济、安全、美观"建设方针把经济放在重要地位,在结构选型决策时对不同结构体系进行经济比较具有重要性.从整体的和长远的角度利用综合经济分析方法系统地考虑结构方案的经济性.首先是不但要考虑某个结构方案付诸实施时的一次性投资费用,还应考虑其全寿命期费用; 其次是除了以货币指标核算结构的建造成本外,还应从节省材料消耗和节约劳动力等各项指标来衡量.此外,从可持续发展的角度来考虑,还要特别考虑资源的节约; 再次是某些生产性建筑若能早日投产交付使用,可以较快地回收投资资金,更能得到较好的经济效益.从能耗面分析,我国建筑能耗约占全国总能耗的 25 %~ 30 % ,随着人民生活水平提高,建筑能耗在我国总能耗中所占比例还将增加.依据国内外统计,日常使用能耗占建筑总能耗的 90 %以上,因此建筑节能的重点为日常使用能耗,其中尤以采暖及空调耗能为主.从结构施工周期的缩短考虑,可以使整个建筑更早地投入使用,取得经营收入,同时还可以缩短贷款的还贷时间,减少还贷利息.因此,即使结构方案的一次投资费用较高,也可能是经济的方案.从结构全寿命周期费用角度考虑,在进行结构方案的经济分析时,考虑一次性投资费用不够全面.一幢建筑物在其整个使用寿命期内( 一般为 50 a) 会发生其它费用,如结构的一般维护、维修费用,灾后的重建费用等等,这些费用的数额较大,进行结构选型决策时也应予以考虑.2. 2. 3 施工水平对高层建筑结构选型的影响建筑施工的生产技术水平及生产手段对建筑结构型式有很大影响,主要表现在先进施工技术、建筑结构方案密切与施工条件相结合以及施工使用阶段阶结构受力状况三个方面.施工技术条件不具备或选用的结构方案不适应现有施工技术能力,将给工程建设带来困难.在结构选型时,有关设计人员应与施工单位人员沟通,共同磋商解决选型中出现的矛盾.另外选择结构型式时应结合施工工艺因素考虑工程的具体施工条件.同一种结构型式可以对应不同的施工工艺,而不同的施工工艺会影响材料消耗、劳动力、工期及造价等技术经济指标和结构受力状态、抗震性能、计算分析及构造措施.因此高层建筑结构选型中应对施工工艺连同其它因素加以全面综合权衡考虑.3 高层结构选型的方法高层建筑结构选型决策受诸多确定性因素和不确定性因素的影响.这些因素中有的能量化为定量指标,而有一部分要凭经验做出主观判断,因此比较分析备选方案应从定量分析和定性分析两方面进行.通常,先对备选结构方案进行定量分析,然后进行定性分析,最后两者综合起来进行整体成本分析,选出最佳方案.整体成本分析方法受到结构占用面积和结构施工工期两方面的影响.高层建筑采用钢结构或钢-混凝土混合结构的结构占用面积比采用混凝土结构的结构占用面积小,建筑的有效使用面积相对增加,在销售上就能体现出其经济效益,可以抵消一部分因采用钢结构而增加的费用.施工工期对整体成本的影响主要体现在"时间即是成本"的关系上[4].施工工期的缩短,可使建筑物提早投入使用,缩短贷款建设的还贷时间,并且能提早出租增加租金收入,对整体成本的影响体现在利息和租金的收益上.高层建筑采用钢结构或钢混结构与采用混凝土结构相比,在建筑有效使用面积与施工工期方面具有一定的优势,能取得较可观的经济收益,从而可抵消一部分因采用钢结构而增加的费用,进而使得工程的整体成本明显降低.通过整体成本分析高层建筑钢结构或钢混结构的经济效益主要来自结构施工工期的缩短带来的贷款利息节约、租金收入增多.从分析中还可知,高层建筑的层数越高,这方面的优势越明显.而钢筋混凝土结构的造价低但工期长,时间成本相对要高,在超高层建筑中的综合经济效益就显得相对较低.因此,当业主对高层建筑的结构材料方案进行评估时,应该对钢结构的施工工期优势加以充分考虑以争取节约成本的机会.从结构方案的整体成本出发以定量方法对影响整体造价的主要因素进行量化和计算,根据得出的整体成本指标直接进行结构方案的比较、选择.这种定量方法把大量的不确定性因素的影响排除在外,其决策目标函数为只追求造价( 成本) 最低的单目标.造成由于目标函数达不到应有的数量( 这里目标函数的数量是指综合目标函数中包含的子目标函数的个数) 从而降低决策结果的可信度的后果.4 小结结构选型所涉及的影响因素是比较多,它是一个多目标的综合决策问题.要求在确定决策的综合目标函数时,要尽可能多地考虑各种影响因素( 包括确定性和非确定性的影响因素) ,并反映到具体的子目标函数上来.一个综合目标函数只有充分地考虑了大多数的影响因素时,得出的综合目标函数值才有足够的根据,最终的决策才可能有足够的说服力和可信度.从而综合目标函数值最高的结构方案即为能使该高层建筑的综合经济效益达到"令人满意"的结构方案.在考虑子目标函数时由于在多个目标之间可能存在矛盾甚至可能是互斥,对一个目标来说是最优的,对另一些目标就不一定能满足的情况,就不存在对所有目标都是最优的方案.这就形成一个对目标函数数量选择的"度"的问题.参考文献[1] 叶浩波. 高层建筑结构选型影响因素分析[J]. 中国高新技术企业,2007,( 13)[2] 喻敏波,王全凤. 浅谈高层建筑结构选型[J]. 福建建筑,2010,( 5)[3] 冯望. 高层建筑结构选型的探讨[J]. 中华建设,2008,( 4)[4] 卢铭杰. 浅谈房屋建筑成本控制[J]. 技术与市场,2011,( 3)。

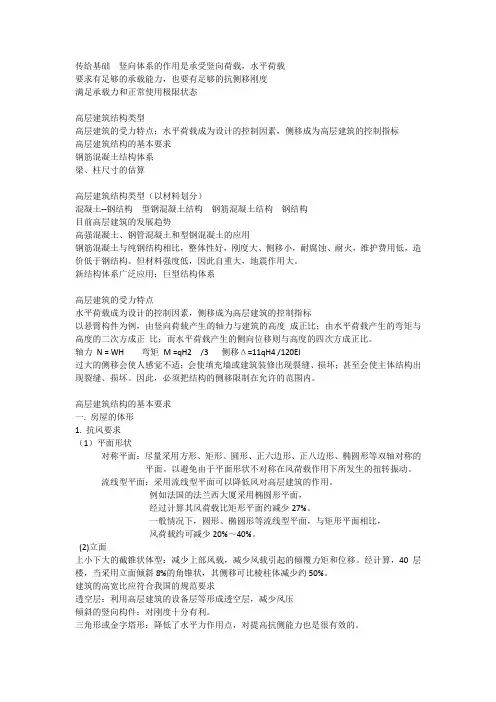

传给基础竖向体系的作用是承受竖向荷载，水平荷载要求有足够的承载能力，也要有足够的抗侧移刚度满足承载力和正常使用极限状态高层建筑结构类型高层建筑的受力特点：水平荷载成为设计的控制因素，侧移成为高层建筑的控制指标高层建筑结构的基本要求钢筋混凝土结构体系梁、柱尺寸的估算高层建筑结构类型（以材料划分）混凝土--钢结构型钢混凝土结构钢筋混凝土结构钢结构目前高层建筑的发展趋势高强混凝土、钢管混凝土和型钢混凝土的应用钢筋混凝土与纯钢结构相比，整体性好，刚度大、侧移小，耐腐蚀、耐火，维护费用低，造价低于钢结构。

但材料强度低，因此自重大，地震作用大。

新结构体系广泛应用：巨型结构体系高层建筑的受力特点水平荷载成为设计的控制因素，侧移成为高层建筑的控制指标以悬臂构件为例，由竖向荷载产生的轴力与建筑的高度成正比；由水平荷载产生的弯矩与高度的二次方成正比；而水平荷载产生的侧向位移则与高度的四次方成正比。

轴力N = WH 弯矩M =qH2 /3 侧移Δ=11qH4 /120EI过大的侧移会使人感觉不适；会使填充墙或建筑装修出现裂缝、损坏；甚至会使主体结构出现裂缝、损坏。

因此，必须把结构的侧移限制在允许的范围内。

高层建筑结构的基本要求一. 房屋的体形1. 抗风要求（1）平面形状对称平面：尽量采用方形、矩形、圆形、正六边形、正八边形、椭圆形等双轴对称的平面。

以避免由于平面形状不对称在风荷载作用下所发生的扭转振动。

流线型平面：采用流线型平面可以降低风对高层建筑的作用。

例如法国的法兰西大厦采用椭圆形平面，经过计算其风荷载比矩形平面约减少27%。

一般情况下，圆形、椭圆形等流线型平面，与矩形平面相比，风荷载约可减少20%～40%。

(2)立面上小下大的截锥状体型：减少上部风载，减少风载引起的倾覆力矩和位移。

经计算，40层楼，当采用立面倾斜8%的角锥状，其侧移可比棱柱体减少约50%。

建筑的高宽比应符合我国的规范要求透空层：利用高层建筑的设备层等形成透空层，减少风压倾斜的竖向构件：对刚度十分有利。

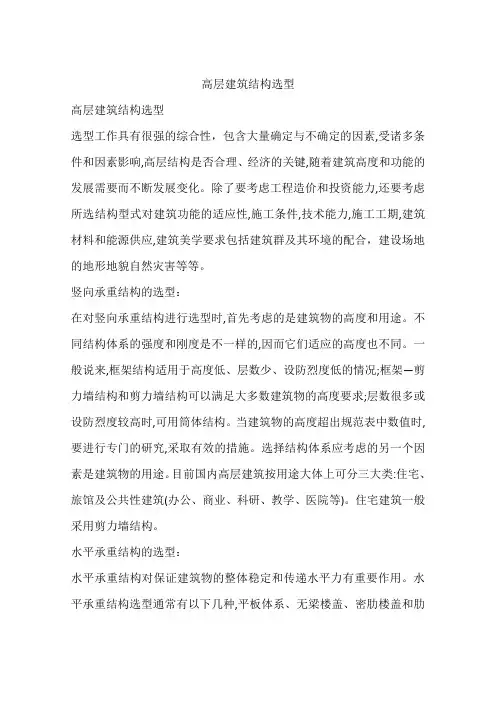

高层建筑结构选型高层建筑结构选型选型工作具有很强的综合性，包含大量确定与不确定的因素,受诸多条件和因素影响,高层结构是否合理、经济的关键,随着建筑高度和功能的发展需要而不断发展变化。

除了要考虑工程造价和投资能力,还要考虑所选结构型式对建筑功能的适应性,施工条件,技术能力,施工工期,建筑材料和能源供应,建筑美学要求包括建筑群及其环境的配合，建设场地的地形地貌自然灾害等等。

竖向承重结构的选型：在对竖向承重结构进行选型时,首先考虑的是建筑物的高度和用途。

不同结构体系的强度和刚度是不一样的,因而它们适应的高度也不同。

一般说来,框架结构适用于高度低、层数少、设防烈度低的情况;框架—剪力墙结构和剪力墙结构可以满足大多数建筑物的高度要求;层数很多或设防烈度较高时,可用筒体结构。

当建筑物的高度超出规范表中数值时,要进行专门的研究,采取有效的措施。

选择结构体系应考虑的另一个因素是建筑物的用途。

目前国内高层建筑按用途大体上可分三大类:住宅、旅馆及公共性建筑(办公、商业、科研、教学、医院等)。

住宅建筑一般采用剪力墙结构。

水平承重结构的选型：水平承重结构对保证建筑物的整体稳定和传递水平力有重要作用。

水平承重结构选型通常有以下几种,平板体系、无梁楼盖、密肋楼盖和肋形楼盖。

平板体系:平板体系采用单向板或双向板,常用于剪力墙结构或筒体结构。

其优点是板底平整,可以不加吊顶,结构高度低,可以降低层高。

但当跨度大时,采用平板较困难,一般非预应力平板不宜成过6m,预应力平板不宜超过9m,否则平板厚度过大,楼面重量太大。

采用现浇预应力无粘结平板楼面可以减少板厚。

无梁楼盖:在层高受限制情况下,公用建筑常采用无梁楼盖。

无梁楼盖最好带现浇柱帽,以加强板柱连接的可靠性。

无梁楼盖的合适跨度是:普通钢筋混凝土楼面6m以内;预应力混凝土楼面可达9m。

密肋楼盖:密肋楼盖多用在跨度较大而梁高受限制的情况下。

筒体结构角区楼面也常用密肋楼盖。

当采用装配式楼板时,框架－剪力墙结构应加混凝土现浇面层。

建筑结构选型高层建筑结构高层建筑结构的选型是建筑设计中非常重要的一环。

正确选择适合的结构类型，不仅可以保证建筑的稳定性和安全性，还可以提高建筑的经济性和可持续性。

1.钢筋混凝土框架结构：钢筋混凝土框架结构是高层建筑最常见的结构类型之一、其主要由钢筋混凝土柱、梁和楼板组成，具有高强度、刚性好、施工速度快等优点。

钢筋混凝土框架结构可以分为剪力墙结构、框架-筒体结构和框架-剪力墙结构等不同的变种。

根据具体的建筑设计要求和地震设计要求，可以选择不同形式的钢筋混凝土框架结构。

2.钢结构：钢结构是另一种常见的高层建筑结构类型。

相比于钢筋混凝土框架结构，钢结构具有自重轻、强度高、变形小等优点。

钢结构可以采用梁柱框架结构、桁架结构和框架-剪力墙结构等形式。

在大跨度和复杂形状的高层建筑中，常常选择钢结构。

3.预应力混凝土结构：预应力混凝土结构是一种通过在混凝土构件内引入预应力拉索或钢束，在无外力作用下使混凝土构件受到的预压力，从而提高了构件的承载能力和抗震能力的结构类型。

预应力混凝土结构可以分为预应力混凝土梁柱结构、预应力混凝土框架结构和预应力混凝土框体结构等。

预应力混凝土结构可以提高建筑的整体刚度和稳定性。

4.综合结构：综合结构是多种结构形式组合而成的一种建筑结构类型。

常见的综合结构形式包括筒体-框架结构、筒体-钢结构和筒体-预应力混凝土结构等。

综合结构可以根据不同的构件组合和分布，提供更多的设计灵活性，以适应不同的功能和形态要求。

在选择高层建筑结构类型时，需要综合考虑以下几个因素：1.抗震性能：高层建筑特别需要考虑抗震性能，选用能够满足地震设计要求的结构类型。

2.经济性：高层建筑结构对建筑成本有很大影响，需要选用经济性较好的结构类型。

3.施工性：结构类型要有良好的施工性能，能够适应现场施工的要求。

4.可持续性：结构类型要注重节能和环保，有利于提高建筑的可持续性。

5.功能性：结构类型要满足建筑的功能需求，如大跨度空间、开放式设计等。
