无功补偿容量配置方法

配电变压器无功补偿配置方案无功补偿是指在电力系统中采用其中一种补偿措施，使系统的功率因数接近1，即减少或消除感性无功功率和容性无功功率之间的差额。

配电变压器的无功补偿是指配电变压器运行中的无功补偿措施。

无功补偿的主要目的是：提高系统的功率因数，降低电网的线损，提高电网的稳定性，减少无功电能，节约电力资源，提高用电质量。

无功补偿的配置方案多样，可以根据配电变压器的实际情况进行选择。

以下是常见的配电变压器无功补偿配置方案：1.容性无功补偿：通过安装电容器组来补偿配电变压器的感性无功功率。

电容器组可以通过并联在配电变压器的晶体管造成负载前中，或者通过串联在配电变压器的次级侧，或者串联在变压器的绕组上，来实现对配电变压器的感性无功功率的补偿。

2.并联无功补偿：通过在变压器的绕组上并联连接无功补偿器，来对感性无功功率进行补偿。

无功补偿器可以是电容器或者电感器。

该方法可以提供更精确的无功补偿。

3.新能源的接入：配电变压器的负载中可能会包含新能源发电设备，如风力发电机、光伏发电系统等。

这些新能源设备对电网的无功功率负荷也会产生影响。

为了保证电网的稳定运行，要对这些新能源设备进行相应的无功补偿配置。

4.静态无功补偿器：静态无功补偿器是一种用来控制电网无功功率的装置。

它由一组电子元件组成，可以根据电网的工作状态，自动调节电网的无功功率。

静态无功补偿器可以根据需要实时计算电网的无功功率，然后调整电容器和电抗器的接入和退出，来实现对电网的无功功率的控制和补偿。

以上是常见的配电变压器无功补偿配置方案，每种配置方案都有其适用的场景和条件，应根据配电变压器的具体情况和需求来选择合适的无功补偿方案。

无论采用哪种方案，都要确保补偿设备的选型和操作符合相关的电力规范和标准，保证设备运行的可靠性和安全性。

无功补偿装置的容量计算与配置无功补偿装置是电能质量管理中的重要组成部分，它能有效地改善电力系统的功率因数，提高系统的稳定性和可靠性。

然而，为了确保无功补偿装置能够正常工作并达到预期的效果，我们需要进行准确的容量计算和合理的配置。

本文将介绍无功补偿装置容量计算的方法，并提供配置建议。

一、容量计算方法无功补偿装置的容量计算一般包括静态无功补偿装置（SVC）和动态无功补偿装置（DSTATCOM）两种情况。

1. 静态无功补偿装置（SVC）SVC主要用于调节电力系统的电压，通过调节无功功率的输入或输出来调整系统的功率因数。

对于SVC的容量计算，通常采用以下步骤：1) 确定需要补偿的无功功率：根据电力系统的需求和特点，确定需要补偿的无功功率大小，一般以kvar（千乏）为单位。

2) 确定电压调整范围：根据系统的电压波动情况和设备的工作范围，确定SVC的电压调整范围。

3) 计算容量：根据实际需求和设备的特性，计算出SVC的容量。

2. 动态无功补偿装置（DSTATCOM）DSTATCOM主要用于响应瞬时电能质量问题，通过快速响应调整无功功率来实现无功补偿。

对于DSTATCOM的容量计算，一般需要考虑以下因素：1) 负荷的类型和特点：不同类型的负荷对无功补偿的需求不同，需要根据负荷的特点来确定DSTATCOM的容量。

2) 系统的瞬变功率需求：瞬态电能质量问题通常由瞬变负荷引起，需要根据系统的瞬变负荷情况来确定DSTATCOM的容量。

3) 响应时间需求：根据系统的响应时间要求，确定DSTATCOM的容量。

二、配置建议无功补偿装置的配置不仅需要考虑装置的容量，还需要考虑安装位置和连接方式等因素。

下面是几点配置建议：1. 安装位置为了最大限度地提高无功补偿装置的效果，应尽可能将其安装在负载附近，减少输电线路的损耗和电压波动，提高无功补偿的效果。

2. 连接方式无功补偿装置一般采用并联方式与电力系统连接，这样可以将无功功率直接注入到负载侧，实现最佳的补偿效果。

220kV变电站无功补偿容量配置发表时间：2019-03-12T16:34:04.630Z 来源：《电力设备》2018年第28期作者：林庆斌1 太阳锦2 [导读] 摘要：根据220kV变电站在系统中的位置和特点，按照实际参数通过计算确定220kV变电站的无功补偿容量，达到经济配置目的。

（1.南京工程学院江苏南京 211167；2.国网大庆供电公司黑龙江大庆 163458）摘要：根据220kV变电站在系统中的位置和特点，按照实际参数通过计算确定220kV变电站的无功补偿容量，达到经济配置目的。

关键词：220kV变电站；无功补偿；经济配置1 无功补偿的配置原则1.1 基本原则电力系统的无功补偿应遵循分层、分区，就地、就近补偿的原则。

分层平衡的原则是指，不同电压层间无功交换应控制在合理的水平，应使本电压层的无功需求与无功电源基本相平衡，减少无功功率在不同电压层间的流动，避免大量无功功率穿越变压器。

分区平衡的原则是指，不同供电区间的无功交换应控制在合理的水平，应使本供电区的无功需求与区内无功电源基本相平衡，合理控制输电线路输送无功电力，使节点间、地区间、省间的无功交换量在技术上允许、经济上合理。

就地、就近平衡是指应尽可能按节点为单元进行无功平衡。

1.2国家电网公司220kV变电站无功补偿配置原则（1）各电压等级的变电站应结合电网规划和电源建设，经过计算分析，配置适当规模、类型的无功补偿装置；配置的无功补偿装置应不引起系统谐波明显放大，并应避免大量的无功电力穿越变压器。

35kV～220kV变电站所配置的无功补偿装置，在主变最大负荷时，其高压侧功率因数应不低于0.95，在低谷负荷时功率因数不应高于0.95、不低于0.92。

（2）各电压等级变电站无功补偿装置的分组容量选择，应根据计算确定，最大单组无功补偿装置投切引起所在母线电压变化不宜超过电压额定值的2.5%。

（3）220kV变电站的容性无功补偿以补偿主变压器无功损耗为主，适当补偿部分线路及兼顾负荷侧的无功损耗。

无功补偿装置容量怎么计算？大家都知道，专变用户在消耗电网有功的时候，如果消耗有功功率较少，消耗无功功率较大，直接导致功率因数过低。

功率因数低除了用户的力率调整电费受到影响，对电网也会造成危害。

因此无功功率对供电系统和负载的运行都是十分重要的。

大部分用户的负载元件的阻抗基本都是呈感性，感性负载消耗的无功只能从电网中获取，显然就加大电网的损耗。

解决的方式就是就地平衡无功，加装无功补偿装置。

那么无功补偿装置的容量应该怎样计算呢？本文主要介绍两种无功补偿装置容量的计算方法① 给功率因数低的用户计算无功补偿② 对新增客户配置无功补偿装置01计算公式公式中：P：实际的有功功率；Q1：没有加装无功补偿之前的无功功率；Q2：并联无功补偿运行之后的无功功率；Qj：需要补偿的无功功率；案例：假设某专变用户的变压器容量是630KVA，功率因数每个月均为0.6左右，导致该用户的力率调整电费被考核，现需要将功率因数提高到0.9左右，需要配置多大的无功补偿装置？目前市场上的无功补偿装置容量规格有100、134、150、167、200、234、250、267、300、334、350、367、400、434、450、467、500、534、550、567、600等几种，因此加装334kvar自动投切装置比较合理。

02对于新增加的负荷，简单来讲是不知道没有无功装置时的功率因数，通常来讲用情况一的方法是没有办法计算的，因为缺少一个已知参数。

因此，这就需要我们引入一个经验值。

对于专变用户而言，供电局一般规定功率因数达到0.9才不被考核，而同一台630kW 的变压器，用户的实际负荷不同，配置的无功补偿装置也是不一样的。

通常情况下，我们取变压器容量的30-40%。

案例：假设某新增加专变用户的变压器容量是630kVA，需要配置多大的无功补偿装置？如果电机负载比重不大Q=S×30%=630(kVA)×30%=189kvar加装200kvar自动投切装置比较合理如果电机负载比重较大Q=S×40%=630(kVA)×40%=252kvar加装250kvar自动投切装置比较合理以上为个人肤浅的介绍，基本是按照低压侧补偿的方式。

变压器无功补偿配置规范文件一、为啥要有这个规范文件呢？你想啊，变压器就像一个能量中转站，在这个过程中，无功功率就像那些不干活还捣乱的小捣蛋鬼。

如果不进行无功补偿，那电能的质量就会变差，就像好好的一条路，被一些乱停乱放的车（无功功率）给堵住了，其他车（有用的电能）就不好走了。

所以呢，为了让电能高效、稳定地传输和使用，就需要这个规范文件来指导无功补偿配置。

二、规范文件里都有啥重点内容？1. 补偿容量的确定。

首先得根据变压器的容量来确定无功补偿的容量。

这就好比你要根据房子的大小来决定买多少家具一样。

一般来说，有一些经验公式，比如说按照变压器容量的百分之多少来配置无功补偿容量。

但这也不是绝对的，还得考虑负载的特性。

如果负载是那种波动比较大的，像一些工厂里的设备，一会儿开一会儿关的，那可能就得适当多配置一点无功补偿容量，就像你知道家里要来很多客人（负载波动大），那就得多准备些椅子（无功补偿容量）。

2. 补偿方式的选择。

有集中补偿、分散补偿和就地补偿这几种方式。

集中补偿呢，就像是在小区门口建一个大停车场，把那些乱停的车（无功功率）都集中管起来。

这种方式适合在变压器的低压侧母线集中设置无功补偿装置，对于整个变压器供电区域的无功功率进行统一的补偿。

分散补偿就好比在小区里不同的楼附近都设一些小停车场，适合那种供电范围比较大、负载分布比较分散的情况。

就地补偿就是直接在设备旁边设置无功补偿装置，就像每个车都自带一个小停车位一样，特别适合那种对无功功率要求比较高、单独运行的大型设备，像大型的电动机之类的。

3. 补偿装置的选型。

这里面就涉及到电容器、电抗器之类的设备。

电容器是无功补偿的主力军，就像一群勤劳的小蜜蜂，专门吸收那些多余的无功功率。

在选型的时候，要考虑电容器的额定电压、额定容量、耐温特性等。

比如说，如果变压器的电压波动比较大，那就得选择额定电压范围比较宽的电容器，不然它可能就会被高电压或者低电压给搞坏了。

电抗器呢，有时候是和电容器配合使用的，就像一个保镖，保护电容器不受电网谐波的影响。

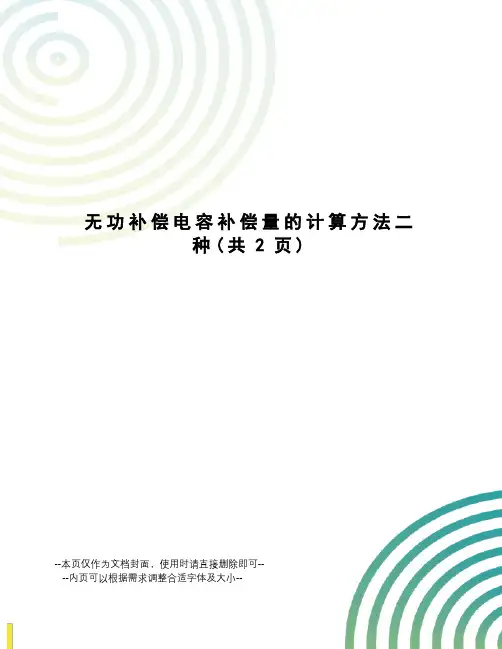

无功补偿电容补偿量的计算方法二种(共2页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--无功补偿电容补偿量的计算方法二种第一、呵呵提供一个例题，也许你就很快明白了：问：将功率因数从提高到所需的补偿容量，与将功率因数从提高到所需的补偿容量相比（） A. 一样多 B. 更多些 C. 少一些 D. 不一定答案：选；B！解释：按照配置无功补偿的计算公式：Qc=P(tg a1－tg a2)其中：Qc，是需要补偿的电容器容量值，单位：KvarP，是系统有功功率，此处可以看作一个确定的有功功率值，单位：Kwtg a1,是补偿前功率因数Cos a1 的相角的正切。

tg a2,是补偿后功率因数Cos a2 的相角的正切。

对于从提高到，用三角函数公式计算得：tg a1=， tg a2=带入前面公式：Qc＝P*（）= (Kvar)对于从提高到，用三角函数公式计算得：tg a1=， tg a2=带入前面公式：Qc＝P*（－）= (Kvar)所以要选：B。

这说明，当功率因数较低的时候，提高功率因数的代价，比原本功率因数高的时候，来的更容易。

与学生考试是一个道理。

平常考60、70分的学生，要考80分、90分，比平常考90分的同学希望考99分容易。

为了日常工作方便，通常把上述计算中的(tg a1－tg a2)称为：每千瓦有功，从a1补偿到a2所需要的补偿量。

并编制成表格备查，以减少三角计算。

￥￥￥￥￥￥￥￥￥￥￥￥￥￥￥￥￥￥￥￥￥￥￥￥￥￥￥￥￥￥第二、必须要有视在功率因数(如，从该功率因数提高到所要求的数值(如，以1KW负载为例。

每KW需电容补偿量：有功功率：P＝1KW视在功率(功率因数为时)：S1＝1/≈(KVA)无功功率：Q1＝根号(S1×S1－P×P)＝根号×－1×1)≈(千乏)功率因数时的视在功率：S2＝1/≈(KVA)无功功率：Q2＝根号(S2×S2－P×P)＝根号×－1×1)≈(千乏)Qc＝Q1－Q2＝－≈(千乏)。

无功补偿快速配置操作说明1、可根据不同客户输入“项目名称”；2、根据已知情况选择配置方案计算方法，具体可选择以下四种：选择不同的计算方式，右边的对话框会相应的变化，在对应的对话框中输入需要的参数。

2.1根据主变容量及补偿比例计算2.1.1变压器的额定容量变压器容量可以选择，也可以自己输入，选择“其他”时将变压器容量输入到下面的文本框里；2.1.2无功补偿占变压器容量的比例无功补偿比例可以选择，也可以自己输入，选择“其他”时将比例值输入到下面的文本框里；2.1.3分相补偿占总补偿容量的比例；需要分相补偿的场合，输入合理的比例值，不需要时可以选择“无”；2.2根据主变容量及负载率计算2.2.1变压器的额定容量额定容量可以选择，也可以自己输入，选择“其他”时将变压器容量输入到下面的文本框里；2.2.2负载率根据现在配置的负载，估算出负载占总变压器的比例值，可以根据下拉框进行选择；也可以选择“其他”把比例值输入到下面的文本框里；2.2.3补偿前的功率因数值输入输入没有投入无功补偿时的原始功率因数值；2.2.4分相补偿占总补偿容量的比例需要分相补偿的场合，输入合理的比例值，不需要时选择“无”；2.3、根据现场电压、电流参数计算2.3.1根据现场测得的电压、电流、功率因数，填入对应的文本框内；2.3.2选择目标功率因数，可以补偿到1.0；选择“其他”可输入目标功率因数；2.4、现场三相电压、电流参数计算2.4.1根据现场测量到A、B、C三相的电压、电流、功率因数值，填入到对应的对话框；2.4.2选择目标功率因数，可以补偿到1.0；选择“其他”可输入目标功率因数；3、控制器的选择，现在只可以选择一种“TDS-1531”；4、判断负载为“快速负载”还是“平稳负载”；4.1平稳变化，可使用一般无功补偿电容即可；4.2快速变化时，需要在后面的文本框内输入快速变化的无功值。

这个值为三相快速变化的总无功；只能看到单相无功时，则输入值=最大单相变化无功值*3；4.3三相平衡时，选用快速共补；三相不平衡是优先使用快速分补进行补偿；5、选择串联电抗器比例，现在有“7%”和“14%”两种；6、选择合适的柜体，现在提供6种柜体尺寸选择，不合适可以换一种尺寸；7、选择是否使用谐波治理产品选择“不使用”，则“谐波治理参数”不能输入数据，不会生成谐波治理产品；以下选择不同的治理产品，需根据需要填入“谐波治理参数”；7.1选择“有源”滤波产品7.1.1根据“负载总功率”及“总电流谐波畸变率”进行计算；7.1.2根据现场最大“电流”及“总电流谐波畸变率”进行计算；7.1.3可根据“现场设备”来估算出总电流谐波值，建议还是通过实际测量得到的总电流谐波畸变率数据，输入到文本框中；7.1.4单独有源计算时，不考虑5次、7次谐波最大畸变电流；7.2选择“无源”滤波产品7.2.1根据5次、7次谐波最大畸变电流值进行计算；7.2.2根据实际测量数据填入对应的文本框内；7.2.3可根据“负载总功率”或现场实际电流值，“现场设备”估算出5次、7次谐波最大畸变电流值；建议还是使用实际测量的数据；7.3“有源+无源”同时使用根据以上7.1和7.2的输入参数计算出配置方案；8、最后点击“生成配置方案”，出现另一个对话框；对话框中文本给出具体的无功补偿和谐波治理配置方案，可根据配置方案选择相应的产品。

315kV A配电变压器无功赔偿配置方案315kV A配电变压器无功赔偿推荐可采取以下两种方案:方案一: 随器赔偿指将低压电容器赔偿装置经过保护装置接在配电变压器二次侧, 以提升配变功率因数赔偿方法。

配电变压器在轻载或空载时无功负荷关键是变压器空载励磁无功, 此种方法能够愈加好赔偿配电变压器空载无功。

此种赔偿方法也是农网无功赔偿关键方法。

随器赔偿因为安装在变压器二次侧, 故而投资少、接线简单、维护管理方便, 使配变无功就地平衡, 从而提升配变利用率, 降低无功网损。

可选择我企业生产WJ1—140/D1型无涌流无功赔偿装置, 赔偿容量: 140kvar, 赔偿台阶: 7级。

方案二: 赔偿指将低压无功赔偿装置与电动机并联, 经过控制、保护装置与电机同时投切。

赔偿优点是: 用电设备运行时, 无功赔偿投入, 用电设备停止时无功赔偿也退出。

含有占位小、安装轻易、赔偿容量精细、正确, 配置方便灵活、事故率低、可显著降低线损等优点。

此现场10路40kW, 可采取每台设备旁安装一台WJ200—15/D2无涌流无功赔偿装置, 每台赔偿装置分三个赔偿台阶。

综合比较以上两种方案, 方案一对变压器赔偿效果很好, 经济费用小; 方案二赔偿效果好, 也能愈加好降低线损, 但总体来说投入资金稍多。

我企业无功赔偿装置介绍: 装置经过采集主系统A、 B、 C三相电流, 赔偿处三相电压值, 以“无功功率控制, 电压限制”方法工作; 真空开关根据控制器发出指令, 在真空开关断口两侧同电位时投入电容器, 使得系统不产生涌流而且得到最好赔偿效果。

投入原理: 赔偿装置经过采集主系统三相电流, 赔偿处三相电压值及它们之间相位关系, 经过模数转换电路把采集到数据转化为数字量, 微型计算机（控制器内）对采集到数字信息进行计算分析, 并综合考虑实际已投运电容量, 解出最优电容器组合及最好投运时间, 依据计算结果发出投切指令, 控制电容器组投切, 使得系统得到最好赔偿。

无功补偿在电力系统中的电容器选择与配置电力系统中的无功补偿是调节电力负载的重要手段，它不仅可以提高电力质量，还能提高电网的传输能力。

而电容器作为无功补偿的重要组成部分，在电力系统中起着至关重要的作用。

本文将讨论无功补偿在电力系统中的电容器选择与配置。

一、电容器的选择电力系统中的电容器按其电压等级分为低压电容器和高压电容器。

在选择电容器时，需要考虑以下几个因素：1. 电容器的额定电压：电容器的额定电压应大于或等于系统运行电压，以保证其正常运行，并具有足够的安全裕度。

2. 电容器的容量：选择合适的电容器容量是保证无功补偿效果的关键。

容量过小，则无法达到预期的补偿效果；容量过大，则可能造成电力系统的谐振问题。

因此，在选择容量时，需要根据负载的无功功率需求进行合理补偿。

3. 电容器的损耗：电力系统中的电容器存在一定的损耗，这些损耗将转化为热量，影响电容器的寿命。

因此，在选择电容器时，需要考虑其损耗因数和寿命。

二、电容器的配置电容器的配置是指将电容器合理地安装在电力系统的不同位置，以实现最优的无功补偿效果。

1. 单点补偿：单点补偿是指将电容器集中安装在负载侧，通过控制器控制其开关，以实现对负载无功功率的补偿。

这种配置适用于小型的负载系统，能够提供有效的无功补偿。

2. 多点补偿：多点补偿是指将电容器分散安装在电力系统的不同位置，根据不同位置的负载功率需求，分别进行无功补偿。

这种配置适用于大型的负载系统，能够更加精确地进行无功补偿。

3. 静止补偿器配置：静止补偿器是一种集中式的无功补偿设备，它能够通过电力电子器件实现对电容器的精确控制。

在配置静止补偿器时，需要考虑电容器和补偿器之间的匹配，以及静止补偿器的控制策略。

三、电容器的维护与管理为了确保电容器能够正常运行并延长其使用寿命，需要进行定期的维护与管理。

具体措施包括：1. 定期检查电容器的运行状态，包括电压、电流和温度等参数的监测，以及电容器外观的检查。

2. 定期清洁电容器周围的环境，避免灰尘和湿气的积聚，影响电容器的散热和运行。

110配电变压器无功补偿容量配置方法万炽光（东莞市新意念电气安装工程有限公司，广东 东莞 523000）摘 要：2009年，我主持全虎门镇公共变压器的节能降耗工程，在实施节能降耗过程中，由于原有变压器的无功补偿装置及电容运行时间长及部分机件失效、损坏，从而使电网无功功率过高，通过更换无功补偿装置及电容并取采动态补偿方式进行改造实现了节能降耗目的。

关键字：变压器；节能降耗；无功补偿中图分类号： TM714.3 文献标识码：A 文章编号：1003-5168(2015)-12-0110-1电网输出的功率包括两部分：一是有功功率，二是无功功率。

直接消耗电能，把电能转变为机械能、热能、化学能或声能，利用这些能作功，这部分功率称为有功功率。

没有真正消耗电能，只是把电能转换为另一种形式的能，这种能作为电气设备能够作功的必备条件，并且，这种能是在电网中与电能进行周期性转换，这部分功率称为无功功率；如电磁元件建立磁场占用的电能，电容器建立电场所占的电能。

研究资料表明，0.4kV 的抵押配网无功损耗占110kV 以下电网损耗的半数以上，因此配电变压器无功补偿的重点应放在低压配电网上，而且电力工作人员均形成了一个共识，即低压配网的负荷构成对象主要为家用电器和感性电动机，因此，在无功补偿时应首先考虑到这类负荷的特点进行补偿，例如对家用电器和电动机进行补偿时一般采取就地补偿方式，对配电变压器高压侧（380V）则进行集中补偿，所采用设备为微机控制的低压并联电容器柜等等。

1 常用的无功补偿方式1.1 集中补偿：在高低压配电线路中安装并联电容器组；1.2 分组补偿：在配电变压器低压侧和用户车间配电屏安装并联补偿电容器。

3 对专线用户进行补偿对专线用户进行补偿时，由于该类用户的负荷主要在线路末端聚集，线路上不接配变装置，通常情况下补偿所需容量计算公式为：因此，专线用户无功补偿装置通常情况下设置在线路末端，且安装在降压变压器的低压侧，负荷所需无功电流由补偿装置供给。

110kV变电站无功补偿容量计算及合理配置摘要：电力系统的无功补偿与无功平衡，是保证电压质量的基本条件。

有效的电压控制和合理的无功补偿，不仅能保证电压质量，而且提高了电力系统运行的稳定性和安全性，充分发挥了经济效益。

110kV变电站多为终端和分支变电所，其合理的无功配置对提高负荷功率因数、减少电网有功损耗和改善电能质量有着十分重要的意义。

在110kV变电站的设计中，应根据地区特点对无功补偿容量进行合理配置和选择。

本文通过实例对110kV变电站无功补偿的配置原则和容量计算方法进行探讨分析，并提出合理配置110kV变电站无功补偿的要点。

关键词：电力系统；110kV变电站；无功补偿1 无功补偿的原则无功补偿应按国家有关规定执行，广西地区还要满足南方电网的技术原则。

（1）电力系统的无功补偿应按分（电压）层分（供电）区基本平衡的原则进行配置。

分（电压）层无功平衡的重点是220kV及以上电压等级层面的无功平衡，分（供电）区就地平衡的重点是110kV及以下配电系统的无功平衡。

无功补偿配置应根据电网情况，实施分散就地补偿与变电站集中补偿相结合，电网补偿与用户补偿相结合，高压补偿与低压补偿相结合，满足降损和调压的需要。

（2）变电站应结合电网规划和电源建设，合理配置适当规模、类型的无功补偿装置。

所装设的无功补偿装置应不引起系统谐波明显放大，并应避免大量的无功电力穿越变压器。

（3）110kV变电站无功补偿以补偿主变压器无功损耗为主，并适当补偿部分线路的无功损耗。

根据《电力系统电压和无功电力技术导则》（SD 325-1989），补偿容量可按主变压器容量的0.10～0.30确定，并满足110kV主变压器最大负荷时，其二次侧功率因数110kV不低于0.95，35kV、10kV不低于0.9。

（4）对于大量采用10kV～220kV电缆线路的城市电网，在新建110kV及以上电压等级的变电站时，应根据电缆进、出线情况在相关变电站分散配置适当容量的感性无功补偿装置。
