AP6521设置手册

IN.140M OTOROLA AP6521无线路由配置文档作者: 朱振国创建日期：Aug 18th , 2014更新日期：文档编码：南方泵业-IN.140-Motorola AP6521 无线路由配置当前版本： 1.0１目录文档控制-------------------------------------------------------------------------2通过网线连接无线路由和电脑----------------------------------------------4配置电脑IP使电脑可以访问路由器---------------------------------------4通过网页进入Motorola AP6521配置界面-------------------------------5配置Motorola AP6521基本属性-------------------------------------------6配置时区和国家-----------------------------------------------------------------7配置SSID名称及密码---------------------------------------------------------7配置固定无线路由IP----------------------------------------------------------8配置无线路由广播--------------------------------------------------------------9通过网络发现测试配置是否成功--------------------------------------------10２３一、通过网线连接无线路由和电脑1、POE 模块 DATAOUT 连接到AP6521的GE/POE 口。

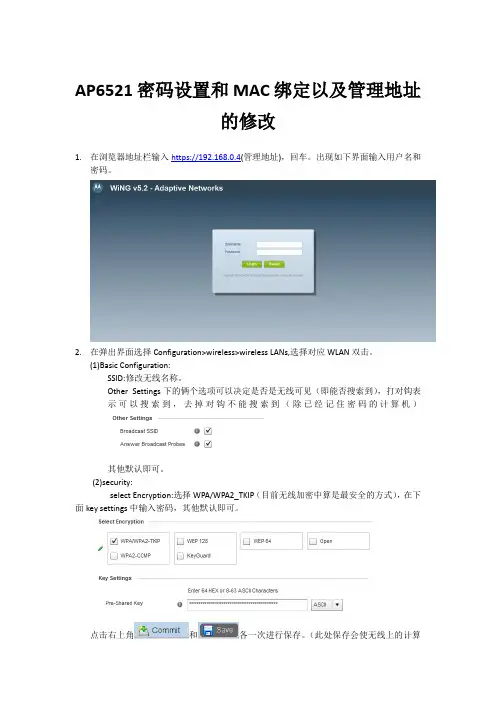

AP6521密码设置和MAC绑定以及管理地址的修改1.在浏览器地址栏输入https://192.168.0.4(管理地址)，回车。

出现如下界面输入用户名和密码。

2.在弹出界面选择Configuration>wireless>wireless LANs,选择对应WLAN双击。

(1)Basic Configuration:SSID:修改无线名称。

Other Settings下的俩个选项可以决定是否是无线可见（即能否搜索到），打对钩表示可以搜索到，去掉对钩不能搜索到（除已经记住密码的计算机）其他默认即可。

(2)security:select Encryption:选择WPA/WPA2_TKIP（目前无线加密中算是最安全的方式），在下面key settings中输入密码，其他默认即可。

点击右上角和各一次进行保存。

（此处保存会使无线上的计算机断线，需重新连接，请在空闲是操作）3.选择Configuration>Security>MAC Firewall Rules选择右下角Add，添加一条规则，输入名称（例如permit MAC），选择＋Add Row，点击，然后按照下图添加允许的网卡地址：（其中Allow和Source MAC处有改动，其他默认即可）。

在所有需要联网的网卡地址输入完毕后在加入一条，如下：（此处均为默认值即可）。

点击右上角和各一次进行保存。

4.选择Configuration>wireless>wireless LANs，选择Firewall，在MAC firewall rules处选择第三步创建的规则，如图：点击右上角和各一次进行保存。

（此处无线上的计算机也可能需要重连，请在空闲是操作）5.选择Configuration>Devices>system profile,选中右侧interface>virtual interface，双击出现如下界面此处去掉Use DHCP to obtan IP 前面的对钩，在上面方格处输入地址，点击OK即可修改管理IP。

（10）应用支持 支持呼叫允许控制，可以优化 VoWLAN 性能以及 802.11a/b/g/n 客户端的视频流 和数据吞吐量。
摩托罗拉AP-6521无线接入点的规格参数
物理特性 LED指示灯：2个LED指示灯，可指示2.4GHz/5 GHz活动、功率、开通和错误等状态 可用安装装置 内置天线：天花板安装（安装在选调的天花板丁 字梁，在天花板之下）；墙壁安装外置天线；天 花板安装（在天花板之上）；墙壁安装 外形尺寸（长x宽x高）：6.0x 5.5x 1.63英寸 重量：910g 电源规格 集成式以太网供电支持：符合 IEEE 802.3af 标准 工作电流：802.3af 供电：48 VDC @ 12.95 W （标准），36 VDC 至 57 VDC（范围） 工作电压：802.3af 供电：48 VDC @ 12.95 W （标准），36 VDC 至 57 VDC（范围）
（3）可靠性高 中央智能和预先防范智能技术可动态感测弱信号或 故障信号，安全地将用户移至备用 AP，提高信号功率 以确保移动用户可不间断地访问网络，从而优化网络 可用性。
摩托罗拉AP-6521无线接入点的特征及优点
（4）无缝安全性 集成 2-7 层状态数据包过滤防火墙、AAA RADIUS 服务、无线 IPS-lite、VPN 网 关以及基于位置的访问控制。 （5）可方便快速地部署 无需配置或手动维护固件。摩托罗拉无线控制器可搜索网络中的接入点，并自动 下载所有配置参数和固件，极大地降低了 2 层和 e 层部署的安装、维护和故障排除 成本。 （6）设备和网络加速 可通过交换机/控制器使用虚拟局域网功能，提高设备和网络性能。每个 AP 6521 接入点均可虚拟化为四个不同的 VLAN。VLAN 可通过定制将广播流量引导至目标接 收者。这降低了网络总流量，同时将设备性能和电池寿命最高提升了 25%。此外， 这也降低了提供独特的设备服务所需的接入点总数。

摩托罗拉AP6521怎么配置作为路由器使用宽带路由器在一个紧凑的箱子中集成了路由器、防火墙、带宽控制和管理等功能，具备快速转发能力，灵活的网络管理和丰富的网络状态等特点。

摩托罗拉AP6521怎么配置作为路由器使用?想要设置摩托罗拉AP6521作为无线路由器，该怎么安装并设置呢?下面我们就来看看详细的介绍，需要的朋友可以参考下具体介绍1、连线，POE模块DATA&POWER OUT连接到AP6521的GE/POE口;电脑网口连接到POE模块的DATA IN口。

配置电脑IP地址与AP背面IP地址同一网段，输入AP设备背面的IP地址进入配置(最好用Firefox浏览器)。

2、输入账号密码，默认账号：admin，默认密码：admin123。

第一次登录进去会提示修改密码，输入你自己的密码两遍OK,进入Web配置界面。

3、Basic配置，配置完成后,可点击“Apply” 按钮即提交配置，这个界面主要是配置AP名字，所在城市，是否作为虚拟控制器等。

4、LAN配置，在Configuration ->LAN中可以对GE口的vlan 以及vlan 的interface进行配置, 选中相应的接口后,点击”edit”进行修改即可.5、WAN配置，在Configuration的WAN配置中,可以对WAN 接口进行配置。

Enable: 是否允许AP和外部网络通过WAN端口进行连接;DHCP Client: 设置AP 使用DHCP 通过WAN端口获取ip地址;Static IP: 设置AP用于WAN连接使用的静态IP地址;PPPoE Setting: 配置AP在WAN口通过PPPoE 拨号进行连接;NAT Setting: 如果需要在用户wlan和WAN口进行转发数据, 那么就需要在wlan的相应vlan接口下开启NAT功能。

6、Wireless配置，点击Wireless LAN下的Add添加新的无线连接。

Name: wlan接口的名称;Enable: 使能此WLAN;SSID: 此WLAN的SSID名称;Client-To-Client Communication:使能client之间互相通讯;Band:配置此WLAN在哪些频段上使能;VLAN: 配置此WLAN的用户VLAN,如果使能了WAN,那么建议此处不要配置为VLAN 1;Security: 配置此WLAN的加密方式, 分别为免认证,wpa-psk,802.1x认证以及portal认证。
