RFID技术

3 磁条技术
■ 磁条技术具有以下优点：
■ 数据可读写，即具有现场改写数据的能力； ■ 数据存储量能满足大多数需求，便于使用，
成本低廉，还具有一定的数据安全性； ■ 它能黏附在许多不同规格和形式的基材上。
■ 磁条技术在很多领域得到了广泛应用， 如信用卡、银行ATM卡、机票、公共汽 车票、自动售货卡、会员卡、现金卡(如 电话磁卡)、地铁AFC等。
RFID的优势
(1)具有非接触性，识别工作无需人工干预，能够实现自动化。 (2)数据量大，根据需要可传输除识别信息外的目标身份信息、运
行状态等。 (3) 信息处理速度快，可以达到几十微秒。 (4) 保密性高，未经允许几乎不能复制与修改数据。 (5) 识别距离远，数据载体与阅读器间的最远距离可达到数十米。 (6)具有很强的环境适应性，抗干扰能力强，可在全天候下使用，
射频识别技术(RFID)
第2章 射频识别技术
1. 自动识别和数据采集技术 2. RFID系统的组成部件 3. RFID电子标签 4. RFID标签读写器 5. RFID系统的工作原理 6. RFID组网技术 7. RFID的标准化 8. 系统部件的选择 9. RFID技术和其他技术的结合
2.1自动识别和数据采集技术
(3)调制器：逻辑控制电路送出的数据经调制电路调制后加载 到天线发送给阅读器。
(4) 解调器：去除载波以取出真正的调制信号。
(5)逻辑控制单元：用于译码阅读器送来的信号，并依其要求 回送数据给阅读器。
(6)存储单元：包括EEPROM与ROM，作为系统运行及存放识 别数据的位置
2.3.2 RFID标签的天线
■ 电子标签中，天线面积占主导地位，即 标签面积主要取决于其天线面积。然而 天线的物理尺寸受到其工作频率电磁波 波长的限制。

微波通信
卖以及伪造门票。
微波通信
中国在LF和HF频段RFID标签芯片设计方面的技术比较成熟， HF频段方面的设计技术接近国际先进水平，已经自主开发出符合 ISO14443 Type A、Type B和ISO15693标准的RFID芯片，并成功
微波通信
地应用于交通一卡通和中国二代身份证等项目。但在UHF和微波 频段的标签芯片设计方面起步较晚，尽管目前已经掌握UHF频段 RFID标签芯片的设计技术，有部分公司和研究机构已经研发出标 签芯片的样片，但尚未实现量产。 四、RFID技术的应用现状 RFID技术的应用已趋成熟。在北美、欧洲、大洋洲、亚太地区 及非洲南部都得到了相当广泛的应用。 典型的应用领域包括： (1)铁路车号自动识别管理。如：北美铁路、中国铁路、瑞士铁 路等。 (2)车辆道路交通自动收费管理。如：北美部分收费高速公路的
微波通信

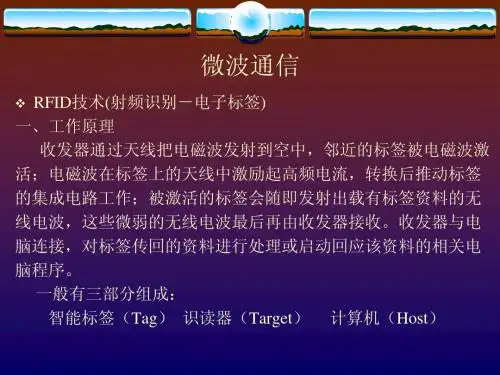

RFID技术(射频识别－电子标签) 一、工作原理 收发器通过天线把电磁波发射到空中，邻近的标签被电磁波激 活；电磁波在标签上的天线中激励起高频电流，转换后推动标签 的集成电路工作；被激活的标签会随即发射出载有标签资料的无 线电波，这些微弱的无线电波最后再由收发器接收。收发器与电 脑连接，对标签传回的资料进行处理或启动回应该资料的相关电 脑程序。 一般有三部分组成： 智能标签（Tag） 识读器（Target） 计算机（Host）
微波通信
低频(30kHz～300kHz) 高频(3MHz～30MHz） 超高频( 300MHz～3GHz） 微波频段 常见工作频率有低频125kHz、134.2kHz，中频13.56MHz，射频 860MHz～930MHz、2.45GHz、5.8GHz等。 不同频段的RFID工作原理不同，LF和HF频段RFID电子标签一 般采用电磁耦合原理，而UHF及微波频段的RFID一般采用电磁发 射原理。低频系统特点是电子标签内保存的数据量较少，阅读距 离较短，电子标签外形多样，阅读天线方向性不强等。主要用于 短距离、低成本的应用中，如多数的门禁控制、校园卡、煤气表

RFID电子标签 RFID阅读器 RFID信息处理系统 RFID 写入器
❖ RFID电子标签（Tag）
是RFID主要核心部件，用于存储生产 厂家及商品的识别信息。包含一个电 子芯片和一个微型天线。图示为美国 德州仪器公司生产的电子标签。
❖ 标签尺寸的大小可根据用户要求设计。标签的 一面为电子部分，另一面可以印刷条型码或其 它信息。
❖ 储存──仓储管理系统按最佳的储存方式 ，选择空货位，并指引叉车最佳途径， 抵达空货位，扫描货位标签，使货物接 收正确无误。货物就位后，再扫描货物 标签。仓储管理系统即确认货物已储存 在这一货位，可供以后定单发货。
❖ 定单处理──定单到达仓库，仓储管理系 统按预定规则分组，区分先后，合理安 排发货时间、地点、车次等等。
RFID应用方案－仓储方案
❖ 收货──货到站台，收货员将到货数据经 RFID系统传送到仓储管理系统，仓储管理系 统随即生成相应的条码标签，粘贴(或喷印)在 收货托盘(或货箱)，经扫描，这批货物即被确 认收到，由仓储管理系统指挥进库储存。（ 如果货物需要重新包装，则需要为每一个新 包装生成相应的tag和条码信息）
RFID的防伪优势
❖ 每个标签可以具有世界唯一编码。可以 解决“串货”问题。
❖ 足够大的信息存储空间读写资料，可用 特殊手段加密，不可复制。
❖ 使用寿命长，无机械磨损、无机械故障 、无源工作、可在恶劣环境下工作、防 污、读取数据距离远等。
10.RFID应用方案概览
❖ RFID可作为企业现有信息管理系统的一个新增子系统 ，通过RFID企业应用接口与仓储、供应链管理及ERP 等实现无缝联接，与企业信息管理系统融为一体。
5. RFID国外现状
❖ 沃尔玛
2003年世界零售业巨头沃尔玛要求其最大 100个供货厂家在2005年1月必须使用RFID 技术，以提高沃尔玛整体竞争力。2005年1 月共有137家供货厂家实现其要求。沃尔玛要 求供货厂家在2007年以前全部使用RFID标签 。

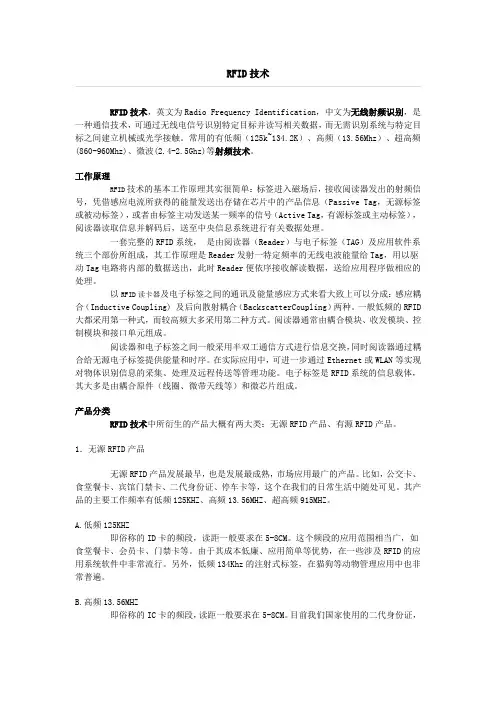

RFID技术RFID技术，英文为Radio Frequency Identification，中文为无线射频识别，是一种通信技术，可通过无线电信号识别特定目标并读写相关数据，而无需识别系统与特定目标之间建立机械或光学接触。

常用的有低频（125k~134.2K）、高频（13.56Mhz）、超高频(860-960Mhz)、微波(2.4-2.5Ghz)等射频技术。

工作原理RFID技术的基本工作原理其实很简单：标签进入磁场后，接收阅读器发出的射频信号，凭借感应电流所获得的能量发送出存储在芯片中的产品信息（Passive Tag，无源标签或被动标签），或者由标签主动发送某一频率的信号（Active Tag，有源标签或主动标签），阅读器读取信息并解码后，送至中央信息系统进行有关数据处理。

一套完整的RFID系统，是由阅读器（Reader）与电子标签（TAG）及应用软件系统三个部份所组成，其工作原理是Reader发射一特定频率的无线电波能量给Tag，用以驱动Tag电路将内部的数据送出，此时Reader便依序接收解读数据，送给应用程序做相应的处理。

以RFID读卡器及电子标签之间的通讯及能量感应方式来看大致上可以分成：感应耦合（Inductive Coupling) 及后向散射耦合（BackscatterCoupling）两种。

一般低频的RFID 大都采用第一种式，而较高频大多采用第二种方式。

阅读器通常由耦合模块、收发模块、控制模块和接口单元组成。

阅读器和电子标签之间一般采用半双工通信方式进行信息交换，同时阅读器通过耦合给无源电子标签提供能量和时序。

在实际应用中，可进一步通过Ethernet或WLAN等实现对物体识别信息的采集、处理及远程传送等管理功能。

电子标签是RFID系统的信息载体，其大多是由耦合原件（线圈、微带天线等）和微芯片组成。

产品分类RFID技术中所衍生的产品大概有两大类：无源RFID产品、有源RFID产品。
