电气常用的计算公式和经验公式

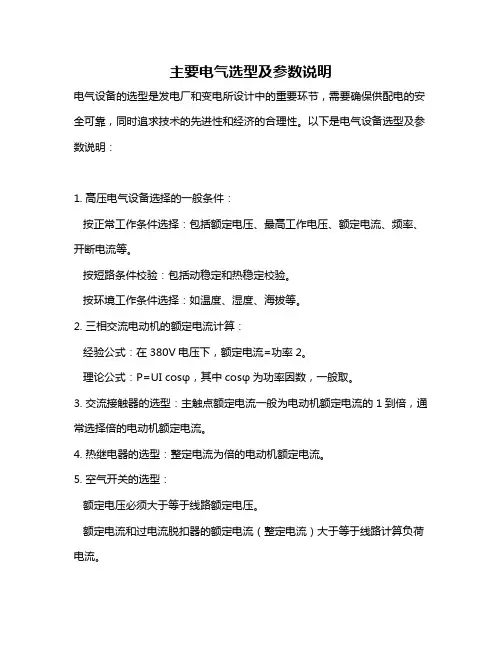

主要电气选型及参数说明
电气设备的选型是发电厂和变电所设计中的重要环节，需要确保供配电的安全可靠，同时追求技术的先进性和经济的合理性。

以下是电气设备选型及参数说明：
1. 高压电气设备选择的一般条件：
按正常工作条件选择：包括额定电压、最高工作电压、额定电流、频率、开断电流等。

按短路条件校验：包括动稳定和热稳定校验。

按环境工作条件选择：如温度、湿度、海拔等。

2. 三相交流电动机的额定电流计算：
经验公式：在380V电压下，额定电流=功率2。

理论公式：P=UI cosφ，其中cosφ为功率因数，一般取。

3. 交流接触器的选型：主触点额定电流一般为电动机额定电流的1到倍，通常选择倍的电动机额定电流。

4. 热继电器的选型：整定电流为倍的电动机额定电流。

5. 空气开关的选型：
额定电压必须大于等于线路额定电压。

额定电流和过电流脱扣器的额定电流（整定电流）大于等于线路计算负荷电流。

6. 其他注意事项：
根据装置地点、使用条件、检修和运行等要求，对电气设备进行种类和型式的选择。

当环境条件（如气温、风速、温度、污秽等级、海拔高度、地震烈度和覆冰厚度）超过一般电气设备使用条件时，应采取相应措施。

总的来说，电气设备的选型是一个复杂的过程，需要考虑多种因素，包括设备的工作条件、环境条件以及经济和技术要求等。

因此，在进行电气设备的选型时，建议咨询专业的电气工程师或相关专家进行评估和选择。

电气工程工程量计算规则电气工程的工程量计算是对电气工程项目进行合理分析和综合计算的过程，为工程项目的实施提供科学依据。

电气工程的工程量计算规则主要包括：工程量的划分原则、计算方法和计算公式。

一、工程量划分原则1.根据电气工程项目的施工范围和工程方案，将工程量划分为不同的单元，如输配电设备安装工程、照明工程、动力设备安装工程等。

2.根据工程项目的执行单位和责任划分，将工程量划分为主体工程量和附属工程量。

主体工程量是指由电气工程的施工单位负责的主要工程量，包括电气配电系统、照明系统、通信系统等。

附属工程量是指由其他工程单位负责的次要工程量，如土建工程、装饰工程等。

二、工程量计算方法1.定额法：根据国家现行的电气施工定额，按照工程项目的设计要求和技术规范，按照各项工程量单位进行计算。

2.估算法：根据电气工程的实际情况和经验，结合类似工程项目的资料和经验数据，进行估算计算。

3.比例法：根据电气工程项目中各项工程量的数量关系，通过比例计算得出其他工程量的数值。

三、工程量计算公式1.定额法计算公式：工程量=工程项目设计数量×定额系数其中，定额系数是根据工程实际情况和技术要求，结合工程项目的设计要求和技术规范进行确定的。

2.估算法计算公式：工程量=工程项目设计数量×单位价格其中，单位价格是根据工程项目的实际情况和经验进行估算得出的。

四、工程量测算要点1.工程量测算应根据工程实际情况进行，结合工程项目的设计要求和技术规范确定工程量的计算方法和计算公式。

2.工程量计算应准确、合理、科学，不应过高或过低，以保证工程项目的合理投资和施工进度的控制。

3.工程量计算应有明确的依据和详细的记录，以备工程项目的审计和监督。

4.工程量计算应遵循工程项目的设计要求和技术规范，以确保工程项目的质量和安全。

总之，电气工程的工程量计算是对电气工程项目进行科学分析和合理估算的过程。

遵循相关的工程量计算规则和方法，可以为电气工程项目的实施提供科学依据，保证工程项目的顺利进行。

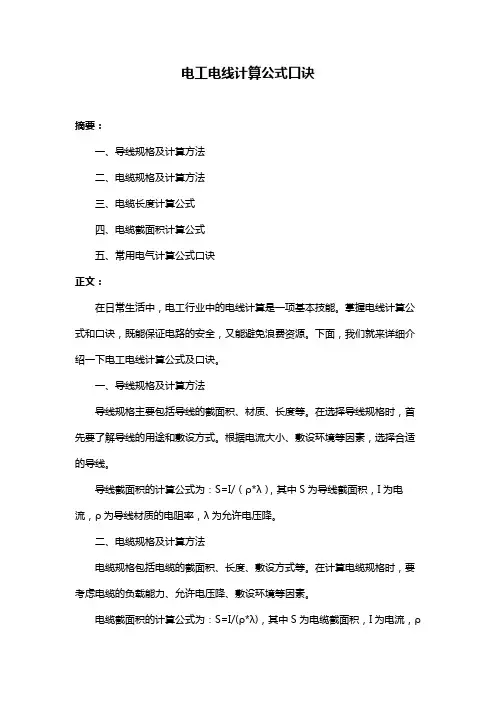

电工电线计算公式口诀摘要：一、导线规格及计算方法二、电缆规格及计算方法三、电缆长度计算公式四、电缆截面积计算公式五、常用电气计算公式口诀正文：在日常生活中，电工行业中的电线计算是一项基本技能。

掌握电线计算公式和口诀，既能保证电路的安全，又能避免浪费资源。

下面，我们就来详细介绍一下电工电线计算公式及口诀。

一、导线规格及计算方法导线规格主要包括导线的截面积、材质、长度等。

在选择导线规格时，首先要了解导线的用途和敷设方式。

根据电流大小、敷设环境等因素，选择合适的导线。

导线截面积的计算公式为：S=I/（ρ*λ），其中S为导线截面积，I为电流，ρ为导线材质的电阻率，λ为允许电压降。

二、电缆规格及计算方法电缆规格包括电缆的截面积、长度、敷设方式等。

在计算电缆规格时，要考虑电缆的负载能力、允许电压降、敷设环境等因素。

电缆截面积的计算公式为：S=I/(ρ*λ)，其中S为电缆截面积，I为电流，ρ为电缆材质的电阻率，λ为允许电压降。

三、电缆长度计算公式电缆长度的计算公式为：L=S*（U1-U2）/ρ，其中L为电缆长度，S为电缆截面积，U1为电源电压，U2为负载电压，ρ为电缆材质的电阻率。

四、电缆截面积计算公式在确定电缆截面积时，可根据以下经验口诀进行估算：1.动力电缆：每平方毫米截面积可承受电流约为10-15A；2.照明电缆：每平方毫米截面积可承受电流约为15-20A；3.控制电缆：每平方毫米截面积可承受电流约为5-10A。

五、常用电气计算公式口诀1.电流计算公式：I=P/U，其中I为电流，P为功率，U为电压；2.功率计算公式：P=UI，其中P为功率，U为电压，I为电流；3.电阻计算公式：R=U/I，其中R为电阻，U为电压，I为电流。

掌握这些电线计算公式和口诀，电工们在实际工作中就能更加得心应手，确保电路的安全和稳定。

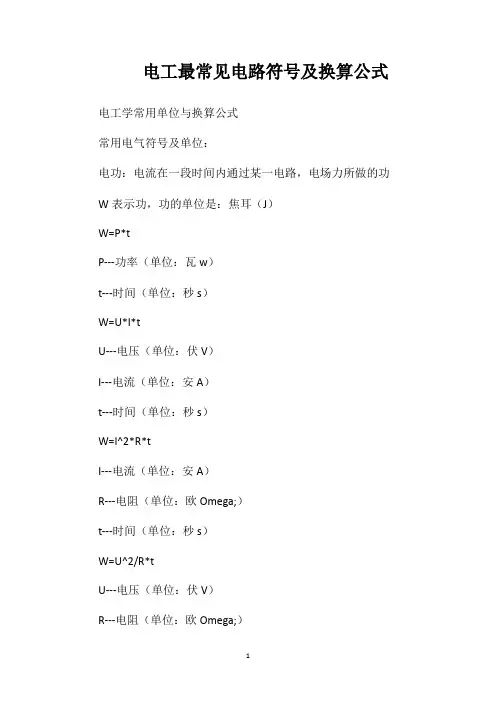

电工最常见电路符号及换算公式电工学常用单位与换算公式常用电气符号及单位：电功：电流在一段时间内通过某一电路，电场力所做的功W表示功，功的单位是：焦耳（J）W=P*tP---功率（单位：瓦w）t---时间（单位：秒s）W=U*I*tU---电压（单位：伏V）I---电流（单位：安A）t---时间（单位：秒s）W=I^2*R*tI---电流（单位：安A）R---电阻（单位：欧Omega;）t---时间（单位：秒s）W=U^2/R*tU---电压（单位：伏V）R---电阻（单位：欧Omega;）t---时间（单位：秒s）功率：是指物体在单位时间内所做的功P表示功率，功率单位是：瓦特(W)P=W/tW---电功（单位：焦j或千瓦时kWh）t---时间（单位：秒s）P=U*IU---电压（单位：伏V）I---电流（单位：安A）P=U^2/R（只能用于纯电阻电路）U---电压（单位：伏V）R---电阻（单位：欧Omega;）P=I^2*R（只能用于纯电阻电路）I---电流（单位：安A）R---电阻（单位：欧Omega;）电荷：物体或构成物体的质点所带电的量，是物体或系统中元电荷的代数和Q表示电荷，电荷的单位是：库仑(C)电流：指电荷的定向移动I表示电流，电流的单位是：安培（A）电流密度：单位时间内通过某一单位面积的电量，方向向量为单位面积相应截面的法向量，指向由正电荷通过此截面的指向确定J表示电流密度，电流的单位是：安培/方米A/㎡电压：电势电位差，电压:电压单位之间的换算.(电压单位有MV吗?不是小写m,是大写M)1MV=1000KV=1000000V=1000000000mV=1000000000000mu;VU表示电压，电压单位是：伏特（V）U=I*RI---电流（单位：安A）R---电阻（单位：欧Omega;）U=P/IP---功率（单位：瓦w）I---电流（单位：安A）U=I*rho;*L/SI---电流（单位：安A）rho;---电阻率（单位：欧姆middot;米Omega;middot;m）L---物体长度（单位：米m）S---物体的截面面积（单位：平方米㎡）电容：指在给定电位差下的电荷储藏量F表示电容，电容的单位是：法拉（F）电容率：测定在一个电容两电极之间和周围全部只有绝缘油充满时的电容与同样电板的真空电容之比。

电工口诀（一）载流量简便估算导线载流量十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折，铜材升级算.解释:10mm2以下的铝导线载流量按５Ａ/平方毫米计算；100mm2以上的铝导线载流量按2Ａ/平方毫米计算；25mm2的铝导线载流量按4Ａ/平方毫米计算；35mm2的铝导线载流量按3Ａ/平方毫米计算；70mm2、95mm2的铝导线载流量按2.5Ａ/平方毫米计算；＂铜材升级算＂：例如计算120mm2的铜导线载流量，可以选用150mm2的铝导线，求铝导线的载流量；受温度影响，最后还要乘以0.8或0.9（依地理位置）．(二)电工口诀已知变压器容量,求其电压等级侧额定电流说明：适用于任何电压等级。

口诀：容量除以电压值，其商乘六除以十。

例子：视在电流I=视在功率S/1.732﹡10KV=1000KVA/1.732﹡10KV=57.736A估算I=1000KVA/10KV ﹡6/10=60A(三)电工口诀已知变压器容量，速算其一、二次保护熔断体（俗称保险丝）的电流值口诀:配变高压熔断体，容量电压相比求。

配变低压熔断体，容量乘9除以5电工口诀(四)已知三相电动机容量，求其额定电流口诀：容量除以千伏数，商乘系数点七六。

已知三相二百二电机，千瓦三点五安培。

1KW÷0.22KV*0.76≈1A已知高压三千伏电机，四个千瓦一安培。

4KW÷3KV*0.76≈1A注：口诀适用于任何电压等级的三相电动机额定电流计算。

口诀使用时，容量单位为kW，电压单位为kV，电流单位为A。

电工口诀(五)测知电力变压器二次侧电流，求算其所载负荷容量已知配变二次压，测得电流求千瓦。

电压等级四百伏，一安零点六千瓦。

电压等级三千伏，一安四点五千瓦。

电压等级六千伏，一安整数九千瓦。

电压等级十千伏，一安一十五千瓦。

电压等级三万五，一安五十五千瓦。

电工口诀(六)已知小型380V三相笼型电动机容量，求其供电设备最小容量、负荷开关、保护熔体电流值直接起动电动机，容量不超十千瓦；六倍千瓦选开关，五倍千瓦配熔体。

电线电缆计算用量计算公式在电气工程中，电线电缆的用量计算是非常重要的，它直接影响到工程的成本和安全性。

因此，掌握正确的计算公式和方法对于工程师和施工人员来说是非常必要的。

本文将介绍电线电缆计算用量的公式和相关知识，希望能对大家有所帮助。

首先，我们需要了解一些基本的概念。

在电气工程中，电线电缆的用量通常是按长度来计算的，常用的单位是米。

而电线电缆的用量计算一般包括两个方面，一是导线的长度计算，二是电缆的长度计算。

下面将分别介绍这两个方面的计算公式。

导线的长度计算公式：导线的长度计算通常是根据电气工程的设计要求来确定的，常用的计算公式为：导线长度 = 电气工程设计要求的长度 + 电气工程设计要求的预留长度。

其中，电气工程设计要求的长度是指根据工程的需求确定的导线长度，一般是根据电气负载、电气设备的位置和布置等因素来确定的。

而预留长度是指为了方便施工和维护而预留的一定长度，一般是根据施工规范和经验来确定的。

这两者相加即可得到导线的总长度。

电缆的长度计算公式：电缆的长度计算通常是根据电气工程的布线要求来确定的，常用的计算公式为：电缆长度 = 电气工程设计要求的布线长度 + 电气工程设计要求的预留长度。

其中，电气工程设计要求的布线长度是指根据工程的需求确定的电缆长度，一般是根据电气设备的位置和布置、电缆敷设方式等因素来确定的。

而预留长度是指为了方便施工和维护而预留的一定长度，一般是根据施工规范和经验来确定的。

这两者相加即可得到电缆的总长度。

除了上述的基本计算公式外，还有一些特殊情况需要特别注意。

比如，在施工现场，由于实际情况的复杂性，有时需要对导线和电缆的长度进行修正。

这时，可以根据实际情况进行修正计算，但需要保证修正后的长度能够满足电气工程的设计要求。

另外，需要注意的是，导线和电缆的长度计算还需要考虑一些额外因素，比如连接头的长度、弯头的长度等。

这些因素虽然通常不会对总长度产生太大影响，但在实际计算时也需要予以考虑，以确保计算的准确性。

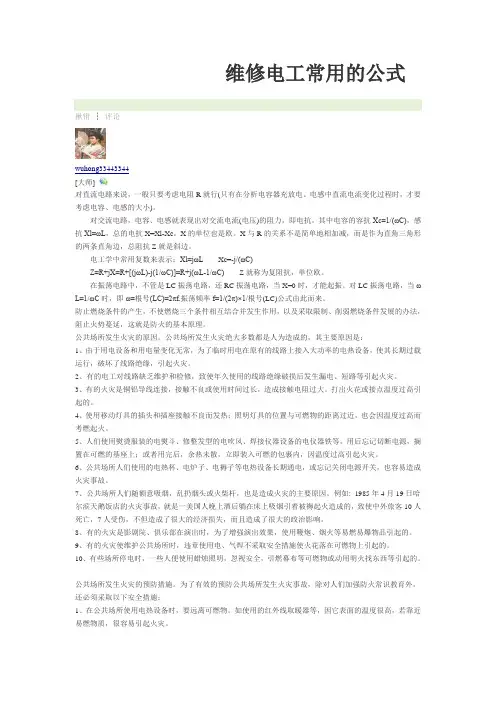

维修电工常用的公式揪错┆评论wuhong33443344[大师]对直流电路来说，一般只要考虑电阻R就行(只有在分析电容器充放电、电感中直流电流变化过程时，才要考虑电容、电感的大小)。

对交流电路，电容、电感就表现出对交流电流(电压)的阻力，即电抗。

其中电容的容抗Xc=1/(ωC)，感抗Xl=ωL，总的电抗X=Xl-Xc。

X的单位也是欧。

X与R的关系不是简单地相加减，而是作为直角三角形的两条直角边，总阻抗Z就是斜边。

电工学中常用复数来表示：Xl=jωL Xc=-j/(ωC)Z=R+jX=R+[(jωL)-j(1/ωC)]=R+j(ωL-1/ωC)Z就称为复阻抗，单位欧。

在振荡电路中，不管是LC振荡电路，还RC振荡电路，当X=0时，才能起振。

对LC振荡电路，当ωL=1/ωC时，即ω=根号(LC)=2πf.振荡频率f=1/(2π)×1/根号(LC)公式由此而来。

防止燃烧条件的产生，不使燃烧三个条件相互结合并发生作用，以及采取限制、削弱燃烧条件发展的办法，阻止火势蔓延，这就是防火的基本原理。

公共场所发生火灾的原因。

公共场所发生火灾绝大多数都是人为造成的，其主要原因是：1、由于用电设备和用电量变化无常，为了临时用电在原有的线路上接入大功率的电热设备，使其长期过载运行，破坏了线路绝缘，引起火灾。

2、有的电工对线路缺乏维护和检修，致使年久使用的线路绝缘破损后发生漏电、短路等引起火灾。

3、有的火灾是铜铝导线连接，接触不良或使用时间过长，造成接触电阻过大。

打出火花或接点温度过高引起的。

4、使用移动灯具的插头和插座接触不良而发热；照明灯具的位置与可燃物的距离过近，也会因温度过高而考燃起火。

5、人们使用熨烫服装的电熨斗、修整发型的电吹风、焊接仪器设备的电仪器铁等，用后忘记切断电源，搁置在可燃的基座上；或者用完后，余热未散，立即装入可燃的包裹内，因温度过高引起火灾。

6、公共场所人们使用的电热杯、电炉子、电褥子等电热设备长期通电，或忘记关闭电源开关，也容易造成火灾事故。

建筑电气施工时常用的经验公式一：一、用电设备电流估算：当知道用电设备的功率时可以估算它的额定电流：三相电动机的额定电流按照电机功率的2倍算，即每千瓦乘以2就是额定电流的电流量，譬如一个三相电机的额定功率为10千瓦，则额定电流为20 安培。

这种估算方式对三相鼠笼式异步电动机尤其是四级最为接近，对于其它类型的电动机也可以单相220V电动机每千瓦电流按8A计算三相380V电焊机每千瓦电流按2.7A算（带电动机式直流电焊机应按每千瓦2A算）单相220V电焊机每千瓦按4.5A算单相白炽灯、碘钨灯每千瓦电流按4.5A算注意：工地上常用的镝灯为380V电源（只有两根相线，一根地线），电流每千瓦按照2.7A算二、不同电压等级的三相电动机额定电流计算口诀：容量除以千伏数，商乘系数点七六。

说明：（1）口诀适用于任何电压等级的三相电动机额定电流计算。

由公式及口诀均可说明容量相同的电压等级不同的电动机的额定电流是不相同的，即电压千伏数不一样，去除以相同的容量，所得“商数”显然不相同，不相同的商数去乘相同的系数0.76，所得的电流值也不相同。

若把以上口诀叫做通用口诀，则可推导出计算220、380、660、3.6kV电压等级电动机的额定电流专用计算口诀，用专用计算口诀计算某台三相电动机额定电流时，容量千瓦与电流安培关系直接倍数化，省去了容量除以千伏数，商数再乘系数0.76。

三相二百二电机，千瓦三点五安培。

常用三百八电机，一个千瓦两安培。

低压六百六电机，千瓦一点二安培。

高压三千伏电机，四个千瓦一安培。

高压六千伏电机，八个千瓦一安培。

（2）口诀使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。

（3）口诀中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。

功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。

这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。

电气成套各种公式
1. 电流公式：
I = Q/t
其中，I表示电流（单位：安培A），Q表示电荷量（单位：库仑 C），t表示时间（单位：秒 s）。

2. 电压公式：
V = IR
其中，V表示电压（单位：伏特 V），I表示电流（单位：
安培 A），R表示电阻（单位：欧姆Ω）。

3. 电阻公式：
R = ρL/A
其中，R表示电阻（单位：欧姆Ω），ρ表示电阻率（单位：欧姆·米Ω·m），L表示导体长度（单位：米 m），A表示导
体截面积（单位：平方米 m^2）。

4. 功率公式：
P = IV
其中，P表示功率（单位：瓦特 W），I表示电流（单位：
安培 A），V表示电压（单位：伏特 V）。

5. 电功公式：
W = Pt
其中，W表示电功（单位：焦耳 J），P表示功率（单位：
瓦特 W），t表示时间（单位：秒 s）。

6. 电容公式：
C = Q/V
其中，C表示电容（单位：法拉F），Q表示电荷量（单位：库仑 C），V表示电压（单位：伏特 V）。

这些公式可以用于电路分析、电力系统设计等电气工程应用中。

请注意，在实际应用中，可能还需要考虑其他因素和公式，因此具体问题具体分析。

各种电机额定电流的计算1、电机电流计算：对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压（指A相B相C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流当电机星接时：线电流＝相电流；线电压＝根号3相电压。

三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时：线电流＝根号3相电流；线电压＝相电压。

绕组是直接接380的，导线的电流是两个绕组电流的矢量之和功率计算公式p=根号三UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流三相的计算公式：P＝1.732×U×I×cosφ(功率因数：阻性负载＝1，感性负载≈0.7～0.85之间，P＝功率：W)单相的计算公式：P＝U×I×cosφ空开选择应根据负载电流，空开容量比负载电流大20～30%附近。

啊，公式是通用的：P＝1.732×IU×功率因数×效率（三相的）单相的不乘1.732（根号3）空开的选择一般选总体额定电流的1.2-1.5倍即可。

经验公式为：380V电压,每千瓦2A,660V电压,每千瓦1.2A,3000V电压,4千瓦1A,6000V电压,8千瓦1A。

3KW以上，电流=2*功率；3KW及以下电流=2.5*功率2功率因数（用有功电量除以无功电量，求反正切值后再求正弦值）功率因数cosΦ=cosarctg(无功电量/有功电量）视在功率S有功功率P无功功率Q功率因数cos＠（符号打不出来用＠代替一下）视在功率S＝（有功功率P的平方＋无功功率Q 的平方）再开平方而功率因数cos＠＝有功功率P／视在功率S3、求有功功率、无功功率、功率因数的计算公式，请详细说明下。

（变压器为单相变压器）另外无功功率的降低会使有功功率也降低么？反之无功功率的升高也会使有功功率升高么？答：有功功率=I*U*cosφ即额定电压乘额定电流再乘功率因数单位为瓦或千瓦无功功率=I*U*sinφ,单位为乏或千乏.I*U 为容量,单位为伏安或千伏安.无功功率降低或升高时,有功功率不变.但无功功率降低时,电流要降低,线路损耗降低,反之,线路损耗要升高.4、什么叫无功功率？为什么叫无功？无功是什么意思？答：无功功率与功率因数许多用电设备均是根据电磁感应原理工作的，如配电变压器、电动机等，它们都是依靠建立交变磁场才能进行能量的转换和传递。

各种电机电流计算以及额定电流的计算公式，一次全部教给你！交流电动机的电流如何计算低压380/220V三相四线制系统，是我国各地广泛采用的供电系统。

各类低压用电器铭牌一般都标明容量，如何根据容量的大小，很快算出额定负荷电流，以配装适当的熔断器（熔体）、开关、导线等，是电工最常遇到的计算问题。

1 三相电动机电流380V三相电动机，功率因数一般为0.8左右，它的额定电流约为额定容量的2倍，当电动机的功率在2KW以下时，可按2.5倍考虑。

对于220V三相电动机，它的额定电流约为额定容量的3.5倍，当电动机的功率在2KW以下时，可按4倍考虑。

具体计算公式为I=KP式中I---三相异步电动机的额定电流（A）P---电动机的功率（KW）K---系数相关问答：三相电机电流计算公式I=P/1.732/U/cosΦ，cosΦ是什么，为什么有个cos Φ。

I=P/1.732/U这个公式是对的还是错的？什么情况下会用到cosΦ。

I=P/1.732/U这个公式是错的，正确应是I=P/(1.732*U*cosΦ)。

cosΦ是在交流电路中，电压与电流之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cosΦ=P/S功率因数的大小与电路的负荷性质有关，如白炽灯泡、电阻炉等电阻负荷的功率因数为1，一般具有电感或电容性负载的电路功率因数都小于1。

功率因数是电力系统的一个重要的技术数据。

功率因数是衡量电气设备效率高低的一个系数。

功率因数低，说明电路用于交变磁场转换的无功功率大，从而降低了设备的利用率，增加了线路供电损失。

所以，供电部门对用电单位的功率因数有一定的标准要求。

cosΦ=P/S中的S表示什么。

S表示有功功率，有功功率又叫平均功率。

交流电的瞬时功率不是一个恒定值，功率在一个周期内的平均值叫做有功功率，它是指在电路中电阻部分所消耗的功率，对电动机来说是指它的出力。

计算三相电流，要考虑到用电单位的功率因数，所以功率因数用cosΦ表示。

电线电缆计算公式表一、电线电缆的基本结构与参数。

1. 导体（铜或铝）- 圆形导体截面积计算公式：S = π r^2（其中S为截面积，r为导体半径）。

对于单根圆形导体，如果已知直径d，则S=frac{π d^2}{4}。

- 例如，一根铜导体的直径为2mm，则其截面积S=frac{π×(2)^2}{4}=πmm^2≈ 3.14mm^2。

2. 绝缘层。

- 绝缘层厚度的计算通常根据电缆的额定电压等因素确定。

对于低压电缆（如额定电压0.6/1kV），绝缘层厚度有相应的标准规定值。

例如，在一些情况下，1kV电缆的绝缘层厚度可能为0.7mm左右（具体按标准执行）。

3. 护套层。

- 护套层厚度也依据电缆类型、使用环境等确定。

一般来说，护套层厚度h的计算要考虑电缆的外径D、电缆的防护要求等。

例如，对于普通的电力电缆，护套层厚度可能在1 - 2mm之间，具体数值需参照相关电缆制造标准。

二、电线电缆的电气性能计算。

1. 电阻计算。

- 对于导体电阻，根据公式R=ρ(l)/(S)（其中R为电阻，ρ为导体材料的电阻率，l为导体长度，S为导体截面积）。

- 铜在20^∘C时的电阻率ρ = 0.0175 Ω· mm^2/m，铝在20^∘C时的电阻率ρ = 0.0283 Ω· mm^2/m。

- 例如，一根长度l = 100m，截面积S = 4mm^2的铜导线，其电阻R =0.0175×(100)/(4)= 0.4375 Ω。

2. 电容计算（针对电缆电容）- 对于单芯电缆的电容计算公式为C=(2πε)/(ln(frac{D){d})}（其中C为电容，ε为绝缘材料的介电常数，D为绝缘层外径，d为导体外径）。

- 例如，若绝缘材料介电常数ε = 2.5，导体外径d = 5mm，绝缘层外径D = 10mm，则C=(2π×2.5)/(ln(frac{10){5})}≈ 23.3 pF/m。

3. 电感计算（针对电缆电感）- 对于单芯电缆的电感计算公式为L = (μ)/(2π)ln((D)/(d))（其中L为电感，μ为磁导率，D为回路外径，d为导体外径）。

电机电流计算：对于交流电三相四线供电而言，线电压是380，相电压是220，线电压是根号3相电压对于电动机而言一个绕组的电压就是相电压，导线的电压是线电压〔指A相 B相 C相之间的电压，一个绕组的电流就是相电流，导线的电流是线电流当电机星接时：线电流＝相电流；线电压＝根号3相电压。

三个绕组的尾线相连接，电势为零，所以绕组的电压是220伏当电机角接时：线电流＝根号3相电流；线电压＝相电压。

绕组是直接接380的，导线的电流是两个绕组电流的矢量之和功率计算公式 p=根号三UI乘功率因数是对的用一个钳式电流表卡在A B C任意一个线上测到都是线电流极对数与扭矩的关系n=60f/p n: 电机转速 60： 60秒 f: 我国电流采用50Hz p: 电机极对数 1对极对数电机转速：3000转/分；2对极对数电机转速：60×50/2=1500转/分在输出功率不变的情况下，电机的极对数越多，电机的转速就越低，但它的扭矩就越大。

所以在选用电机时，考虑负载需要多大的起动扭距。

异步电机的转速n=(60f/p)×(1-s)，主要与频率和极数有关。

直流电机的转速与极数无关，他的转速主要与电枢的电压、磁通量、及电机的结构有关。

n=(电机电压-电枢电流*电枢电阻)/(电机结构常数*磁通)。

扭矩公式T=9550*P输出功率/N转速导线电阻计算公式：铜线的电阻率ρ＝0.0172，R＝ρ×L/S(L＝导线长度，单位：米，S＝导线截面，单位：m㎡)磁通量的计算公式：B为磁感应强度,S为面积。

已知高斯磁场定律为：Φ=BS磁场强度的计算公式：H = N × I / Le式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流〔测量值〕，单位位A；Le为测试样品的有效磁路长度，单位为m。

磁感应强度计算公式：B = Φ / (N × Ae)B=F/IL u磁导率 pi=3.14 B=uI/2R 式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通〔测量值〕，单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。

电气行业的干货分享，电线电缆成缆计算公式！1、瓦形线芯成缆计算公式：两等截面圆形绝缘线芯成缆外径：D=2d三等截面圆形绝缘线芯成缆外径：D=2.154d四等截面圆形绝缘线芯成缆外径：D=2.414d五等截面圆形绝缘线芯成缆外径：D=2.7d3+1（主线为扇形），其成缆外径近似公式D=2.31h4芯（为扇形），其成缆外径近似公式D=2.2h3芯（为扇形），其成缆外径近似公式D=2.11h3+2、4+1（主线为瓦形），其成缆外径近似公式D=2h+d（园形线芯外径）三大一小圆形：D=(3*d大+d小)*0.61四大一小圆形：D=(4*d大+d小)*0.54三大二小瓦形、四大一小瓦形：D=2.1547*h瓦高+d小2、成缆并线模的选用计算公式：一、圆形线芯成缆并线模的选用计算公式公式：①、2等芯D=2d ②、3等芯 D=2.16d③、4等芯D=2.42d ④、5等芯 D=2.7d⑤、6（7）等芯D=3d ⑥、3*1芯 D=2.4(3d大+d小)/4⑦、3+2芯 D=2.7(3d大+2d小)/5 ⑧、4+1芯 D=2.7（4d大+d小）/5二、扇形线芯成缆并线模的选用计算公式公式：①、2等芯D=2d ②、3等芯 D=2.16d③、3+1芯 D=2.31(3d大+d小)/4 ④、4等芯 D=2.31d⑤、5等芯D=2.42d ⑥、4+1芯 D=2.42（4d大+d小）/5⑦、3+2芯 D=2.42（3d大+2d小）/5例如：YJV 3×240+2×120 240线芯扇高21mm，120线芯15.2mm，那么我们成缆的理论外径为2.42×（3×21+2×15.2）÷5=45.2，我们就可以选用45mm或46mm 的模具了。

注：以上D表示成缆外径，d表示圆形线芯直径或扇形高度。

为方便成缆时快速准确的选用并线模，此计算方式以作参考。

多芯电缆圆形绝缘线芯成缆外径计算公式及推导：设绝缘线芯外径为d, 成缆外径为D,成缆外径计算公式及推导如下：电缆直径计算公式三大一小圆形：D=(3*d大+d小)*0.61四大一小圆形：D=(4*d大+d小)*0.54三大一小圆形、四大一小圆形：D=2.1547*h瓦高+d小五大一小计算公式 D＝0.5*（5D大+D小）三大四小圆形，做1+6排列，其中一小放中芯，外层大小间隔排列，外径怎么算如：ycw 3*2.5+4*0.75。

平均用电负荷率计算公式
1、经验公式计算法（已知用电设备的数量和额定容量）
（1）需要系数法，用于设备数量多，容量差别不大的工程计算。

（2）二项式法，用于设备容量差别大的工程计算。

（3）利用系数法，有平均负荷求计算负荷，利用概率和数理统计方法。

2、用电指标法（已知建筑物的使用功能，未知用电设备的数量和额定容量）：
（1）负荷密度法，单位容量法。

（2）单位指标法。

（3）住宅用电指标法。

用电指标法有时又称负荷估算法。

用于工程的初步设计阶段对符合的估算。

3、按数量来。

数量较少的用电设备（4台以下），2至3台设备的用电负荷等于各个用电设备功率的和，4台设备的用电负荷等于各个用电设备功率的和乘0.9的系数。

4、设备功率的确定。

（1）设备的额定功率。

额定功率是电气设备铭牌中注明的功率，它是制造厂家根据电压等级要求选用适当的绝缘材料，在额定条件下
允许输出的机械功率，即电气设备在此功率下，其温升均不会超过允许的温升。

（2）设备功率。

设备功率是指换算到统一工作制下的“额定功率”，用表示，即当电气设备上注明的暂载率不等于标准暂载率时，要对额定功率进行换算到标准暂载率下。

（3）计算负荷。

计算负荷是按发热条件选择电气设备的一个假定负荷，其产生的热效应与实际变动负荷产生的最大热效应应相等。

根据计算负荷选择的导体或电器，在运行中的最高温升不超过导体或电器的温升允许值。

一般把半小时平均负荷所绘制的负荷曲线上的“最大负荷”称为计算负荷。

作为按发热条件选择电气设备的依据用表示。

电动机电流计算公式
220V P=U*I*功率因数
380V P=1.732*U*I*功率因数
电焊机功率因数一般0.3-05
1.732为线电压=相电压的根号3倍. 220V*1.732=381V 380V为线电压
配线时应该满足:导线温度不得高于导线最高温度,安装要求.绝缘等级.除线路电压降之外的功率需求,短路电流等,都应满足.
电机功率因数为0.8
我这有速算公式：详细资料可查电气速算手册-技师用本。

这书很好的，里面有很多速算与经验算法。

误差率极低！0。

单相220V电机，一个千瓦5.6安培。

1.三相220V电机，一个千瓦三点五安培。

2.常用三百八电机，一个千瓦两安培。

3.低压六百六电机，千瓦一点二安培。

4.高压三千伏电机，四个千瓦一安培。

5.高压六千伏电机，八个千瓦一安培。

星接和角接都是P=1.732*U*I*功率因数
星接时线电压＝1.732相电压，线电流＝相电流
角接时线电压＝相电压，线电流＝1.732相电流
经验公式1：
380V电压，每千瓦2A
660V电压，每千瓦1.2A
3000V电压，4千瓦1A
6000V电压，8千瓦1A
经验公式2：3KW以上，电流=2*功率；3KW及以下=2.5*功率。

最全面的电工实用经验公式掌握实用的计算公式是电气工作者应具备的能力，但公式繁多应用时查找不方便，下面将整理和收集的一些常用的实用公式和口诀整理出来，并用实例说明和解释。

1、照明电路电流计算及熔丝刀闸的选择口诀：白炽灯算电流，可用功率除压求；日光灯算电流，功率除压及功率因数求（节能日光灯除外）；刀闸保险也好求，一点五倍额定流；说明：照明电路中的白炽灯为电阻性负荷，功率因数cosΦ=1，用功率P单位瓦除以电压等于其额定电流。

日光灯为电感性负荷，其功率因数cosΦ为0.4-0.6（一般取0.5），即P/U/cosΦ=I。

例1：有一照明线路，额定电压为220V，白炽灯总功率为2200W，求总电流选刀闸熔丝。

解：已知U=220V,总功率=2200W总电流I=P/U=2200/220=10A 选刀闸：QS=I×(1.1~1.5)=15A选熔丝：IR=I×(1.1~1.5)=10×1.1=11A(取系数1.1)QS--------刀闸IR---------熔丝答：电路的电流为10安培，刀闸选用15安培，熔丝选用11安培。

例2：有一照明电路，额定电压为220V，接有日光灯440W，求总电流选刀闸熔丝。

（cosΦ=0.5）解：已知U=220V, cosΦ=0.5，总功率=440W总电流I=P/U/ cosΦ=440/220/0.5=4A选刀闸：QS=I×(1.1~1.5)=4×1.5=6A选熔丝：IR=I×(1.1~1.5)= 4×1.5=6A答：电路的总电流为4A,刀闸选用6A,熔丝选用6A。

2 、380V/220V常用负荷计算口诀：三相千瓦两倍安，热，伏安，一千乏为一点五单相二二乘四五，若是三八两倍半。

说明：三相千瓦两倍安是指三相电动机容量1千瓦，电流2安培，热，伏安，一千乏一点五是指三相电热器，变压器，电容器容量1千瓦，1千伏安，1千乏电容电流为1.5安培，单相二二乘四五，若是三八两倍半是指单相220V容量1千瓦，电流为4.5安，380V单相电焊机1千伏安为2.5安培。

设计低压配电系统时常用的几个简化计算和经验公式低压配电系统的设计与中压、高压很不一样，因为低压系统的电压低，许多计算也就采取直接了当的方法了，甚至还有许多简化的方法。

我们来看看有哪些方法：1）低压进线回路的简化计算2）母联回路器的简化计算3）补偿电容容量的简化计算4）电动机直接起动的判据经验公式5）电动机额定电流与功率之间的简化计算以下分别讨论：第一条：低压进线回路的简化计算我们先来看看若按照正规的方法应当如何计算：我们先来看一个很有意思的问题，就是用如何用相对正规的方法来设计和配置低压配电网一级配电设备。

这个方法就是旺点电气的大侠人物电气美眉最喜欢的非对称设计方法。

若哪位旺友需要了解非对称分析方法的细节，则请向电气美眉去推敲和探讨，同时我也盛邀电气美眉来此大展才能和技术看点好，我们现在开始：用非对称方法设计低压一级配电系统的方法，其实在过去的帖子中已经讨论过了。

但为了本帖的连续性，我再次重复相关的内容：1）什么是对称分析法和非对称分析法当发生三相短路时：短路后的三相电流虽然增大了，但三相电流的相位差仍然为120度，电压幅值之间也维持正常的关系，只是幅值极大地增加了，时间也有些迟延；对于相间和单相短路，我们发现很难用常规方法来分析，在元器件参数计算方面更是麻烦和困难。

那么是否存在某种方法可以简化计算呢？这张图我自己也觉得绘制得很漂亮。

不过其中的道理更漂亮，这可是电学超级大师们的杰作哦从最上面的三个图中，我们看到正序分量系统它各个分量按顺时针安排，三相相位差为120度；负序分量系统它的各个分量按逆时针安排，三相相位差也是120度；零序分量系统它的各个分量同向。

再看中间的图：我们将正序、负序和零序的三个同名相量首尾相接，最后形成了Uu、Uv和Uw三个分量。

再看最下面的一张图：我们将这三个分量Uu、Uv和Uw叠加在一起形成新的相量图。

我们看到，这新的相量图属于非对称系统。

现在我们反过来想：对于一个非对称的系统，是否可以通过分解它的正序、负序和零序相量后形成三个对称系统，然后用常规的分析方法来研究它的性质及相互关系？答案是肯定的，我们只需将此图从下到上来展开即可。
