!#年第4卷第1期2017 Vol.4 N o.1南方能源建设SOUTHERN ENERGY CONSTRUCTION勘测设计Survey ZDesignD O I： 10 .16516/j.gedi.issn2095-8676.2017 .01.012海上平台柔性直流换流站工程应用方案研究郝为瀚(中国能源建设集团广东省电力设计研究院有限公司，广州510663)摘要：随着柔性直流输电技术的不断发展，至今已经成为主流的直流输电技术，在海岛供电、风电接入、电网互连等 方面已经有了大量的应用，积累了充足的工程经验。
由于柔性直流输电技术的自身特点，用于海上平台供电有着先天 的优势。
基于陆上柔性直流换流站的技术基础，从拓扑结构、主要电气设备选型、电气平面布置以及二次系统等方面 论述了海上平台换流站的工程应用方案，对柔性直流输电技术的在海上平台供电领域的应用以及发展方向提出了一些 具有积极意义的设想和建议。
关键词$柔性直流输电技术；海上平台换流站；M M C拓扑结构中图分类号：TM71 文献标志码：A文章编号$2〇95-8676(2017)01-0〇66-05Research on VSC-HVDC Converter Station Application on Offshore PlatformHAO W eihan(ChinaEnergy Engineering Group Guangdong Electric Power Design Institute Co. $Ltd. $Guangzhou510663，China)A b s tra c t：W itli the continuous development o f VSC-HVDC technology,it has become the mainstream o f DC transmission technology.In the island power supply，wind power access，power grid interconnection，and so has a la^ge number o f applications，has accumulated plenty o f engineering experience.Because o f its own chaacteristics，VSC-HVDC tedinology has an innate advantage in power supply for offshiore platforms.B ased on the technical foundation o f the VSC-HVDCconverter the engineering application scheme o f the offshore platform converter station from the aspects o f topological equipment selection，electrical plane layout and secondary system，etc.And it also has a number o f positi'^e ideas and suggestions about the VSC-HVDCtechnology offshore platform power supply applications and the development o f the direction.Key w o rd s:VS C-H VD C;converter station on offshore platform;M M C topological structure随着国民经济的快速增长、国内能源需求缺口 扩大和海洋战略的有力推进，海上钻井平台业务发 展迅猛，而海上平台的电力供应保障对海上平台的 持续、安全工作非常重要[1]。
±1100kv直流换流站技术标准一、概述±1100kV直流换流站是用于输送大功率直流电能的场所，主要用于远距离输电、海底电缆、特高压电网等领域。
为了保证直流换流站的稳定运行和安全可靠，本文件提供了±1100kV直流换流站的技术标准。
二、设备选择与配置1. 设备选择应考虑技术成熟度、可靠性、安全性等因素，同时应考虑经济性、环保性等因素。
2. 应根据工程需求，合理配置直流换流站所需的设备，包括换流阀、直流变压器、无功补偿装置等。
3. 换流阀应采用先进的密封技术，保证长期运行下的密封性能。
4. 直流变压器应采用低损耗、高效率的型号，并应考虑环保因素。
5. 无功补偿装置应满足系统需求，保证电网的稳定运行。
三、电气系统设计1. 应根据工程需求，合理设计直流输电线路，保证输送功率和稳定性的要求。
2. 应根据±1100kV直流输电的要求，合理设计电气主接线，包括交流输入输出接口、直流输电线路、保护装置等。
3. 应考虑电气设备的防雷接地措施，保证电气设备的安全运行。
4. 应根据电气系统的运行要求，合理配置各种保护装置，包括过电流保护、过电压保护、低电压保护等。
四、土建结构设计1. 土建结构应满足工程荷载要求，包括人员荷载、设备荷载、风荷载、地震荷载等。
2. 应根据±1100kV直流换流站的特殊要求，合理设计结构形式和支撑系统，保证设备的安装和维护。
3. 应考虑环保因素，合理设计建筑物的通风和排水系统。
4. 应根据地质条件和环境因素，合理选择地基处理方式，保证建筑物的基础稳定。
五、环境影响评价1. 应考虑±1100kV直流换流站对环境的影响，包括噪声、电磁辐射、固体废弃物等。
2. 应采取有效的环境保护措施，降低对环境的影响，包括噪声控制、电磁屏蔽、废物处理等。
3. 应定期进行环境监测，确保环境保护措施的有效性。
六、安全与防护1. 应根据±1100kV直流换流站的特殊要求，制定完善的安全管理制度和应急预案。
±800kV 特高压换流站绝缘配合发布时间：2021-09-04T00:46:21.021Z 来源：《福光技术》2021年9期作者：白龙生[导读] 目前我国已成为世界上直流输电电压等级最高、输送容量最大的国家。
国网山西省电力公司检修分公司山西太原 030032摘要：特高压直流输电具有大容量、远距离和低损耗等优点，±1100kV 特高压直流输电作为一个全新的输电电压等级，非常适合特大型能源基地向远方负荷中心输送电能。
多端柔性直流输电与传统直流输电相比具有诸多优势，非常适用于可再生能源并网、分布式发电并网、孤岛供电、城市电网供电和异步交流电网互联等领域。
特高压直流输电和柔性直流输电是当今直流输电领域的两大热点，代表着直流输电技术的最高水平。
关键词：特高压直流；柔性直流；±1100kV；换流站；绝缘配合；过电压我国能源资源和经济发展具有分布不均的地域性特点，能源资源主要集中在西部地区，而负荷主要集中在中东部地区。
为了保证中东部地区的电力供应，必须采取相关技术措旅将能源送往负荷中心。
特高压直流输电具有超大容量、超远距离、低损耗的特点，且具有灵活的调节性能，因此非常适合大型能源基地向远方负荷中心送电。
特高压直流输电是指电压等级为 ± 及以上的直流输电，截至 2013 年，我国已有云南一广东、向家坝一上海和锦屏一苏南 3 条 ±800kV 特高压直流输电工程建成并投运，目前我国已成为世界上直流输电电压等级最高、输送容量最大的国家。
1.国内研究现状1.1特高压直流输电技术的研究现状国家电网公司从 2004 年开始，组织相关科研、设计单位和高等院校对特高压直流的关键技术问题进行的研究，取得了一系列重要成果。
2007 年，国家电网公司在北京建成了特高压直流试验基地；2008 年，在西藏建成了高海拔直流试验基地。
通过这些试验基地的建设，使我国具备了 ±1000kV 及以下电压等级下特高压直流输电工程在不同海拔高度下的电磁环境、空气间隙放电特性、直流避雷器等设备关键技术的试验研究能力。

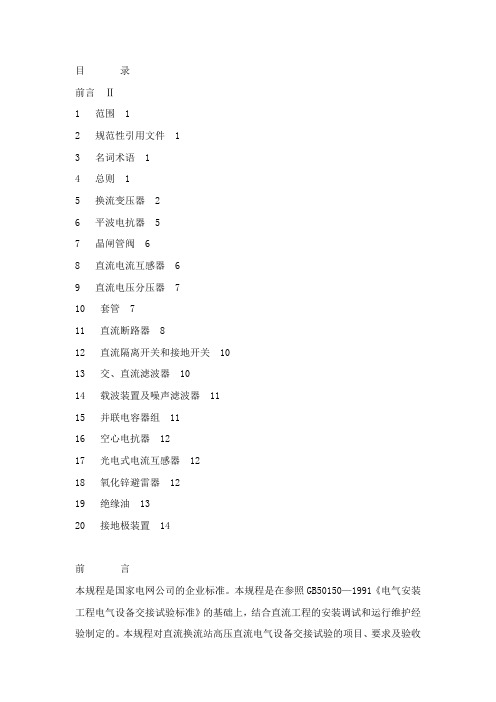

目录前言Ⅱ1 范围 12 规范性引用文件 13 名词术语 14 总则 15 换流变压器 26 平波电抗器 57 晶闸管阀 68 直流电流互感器 69 直流电压分压器710 套管711 直流断路器812 直流隔离开关和接地开关1013 交、直流滤波器1014 载波装置及噪声滤波器1115 并联电容器组1116 空心电抗器1217 光电式电流互感器1218 氧化锌避雷器1219 绝缘油1320 接地极装置14前言本规程是国家电网公司的企业标准。
本规程是在参照GB50150—1991《电气安装工程电气设备交接试验标准》的基础上，结合直流工程的安装调试和运行维护经验制定的。
本规程对直流换流站高压直流电气设备交接试验的项目、要求及验收标准作了规定。
本规程主要起草单位：湖北省电力试验研究院、国家电网公司工程建设部。
本规程主要起草人：袁清云、金涛、王瑞珍、刘良军、高理迎、叶廷路等。
本规程由国家电网公司提出、归口并解释。
直流换流站高压直流电气设备交接试验规程1 范围本规程规定了直流换流站高压直流电气设备的交接试验项目、要求及验收标准。
本规程适用于±500kV换流站新安装的高压直流电气设备，它包括从换流变压器到直流场的所有高压电气设备，以及接地极装置、电容器组和交流滤波器。
2 规范性引用文件下列文件中的条款通过在本规程的引用而成为本规程的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规程，然而，鼓励使用本规程的各方探讨使用这些文件的最新版本。
GB261—1983 石油产品闪点测定法GB/T507—2002 绝缘油击穿电压测定法GB510—1983 石油产品凝点测定法GB511—1988 石油产品和添加剂机械杂质测定法—2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙GB5654—1985 液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量GB/T6541—1986 石油产品油对水界面张力测定法（圆环法）GB/T7252—2001 变压器油中溶解气体分析和判断导则GB/T7598—1987 运行中变压器油、汽轮机油水溶性酸测定法（比色法）GB/T7599—1987 运行中变压器油、汽轮机油酸值测定法（BTB法）GB50150—1991 电气装置安装工程电气设备交接试验标准GB/T13498—1992 高压直流输电术语3 名词术语GB/T13498—1992中确定的术语和定义适用于本规程。
500kV常规直流换流站运行方式分析及对策摘要：本文首先对换流站进行了介绍，接着对500KV常规直流换流站的运行方式进行了阐述，最后对500kV常规直流换流站运行方式及对策进行了探讨，以期为实现我国电力事业的更快、更好发展提供一些参考依据。
关键词：500KV常规直流换流站；运行方式；对策国内外500KV直流输电系统中的换流站主要选用的是12脉动阀组，这样可以有效的减少交流滤波器的组数，使换流站的接线变得更加简单，进一步降低工程成本投入。
通常来说，500KV常规直流输电系统的运行方式主要包括三种，即单极金属回线、单极大地回线以及双极大地回线。
然而，在500KV常规直流换流站运行过程中，不可避免地会出现一些故障，影响其正常运行，因此，对500kV 常规直流换流站运行方式及对策进行研究具有极其重要的现实意义。
1.换流站换流站是指高压直流输电系统中为了把直流电转变为交流电或是把交流电转变为直流电，达到电能质量标准要求及电力系统稳定性、安全性要求而构建的站点[1]。
换流站的设备主要包括如下几种：交流滤波器、换流变压器、避雷器、换流阀、直流滤波器、控制调节系统、直流滤波器、保护系统以及平波电抗器等。
换流站的核心就是换流装置，其主要是由换流阀与换流变压器共同构成。
换流站具有运行可靠、调节速度快、稳定、功耗小、造价低等特点。
换流站的保护系统与控制调节系统可实现如下一些功能：把控电力潮流的方向，降低直流系统和交流系统所带来的干扰，停、送直流功率，换流站的各类参数进行监控，对潮流的数量及其他电气参量进行调节，对换流站的设备进行保护以及处理、阻止换流阀的非正常运作等。
直流输电系统和换流站的运行可靠性及性能在很大程度上取决于控制调节系统的可靠性及性能，也是保证整个电力系统正常运作的基础，由此可见，换流站的保护系统及控制调节系统属于换流站的智能部分。
2.500KV常规直流输电系统的运行方式2.1单极大地回线单极大地回线是利用一根导线与大地形成直流侧的单极回路，两端换流站均必须进行接地处理，此种运行方式的大地如同直流输电线路的一根导线，经过它的电流为直流输电工程的运作电流。
柔性直流背靠背换流站阀厅电气设备布置设计王丽杰，梁言桥，杨金根，王刚，周欣宇，梁鹏* 收稿日期：2017-09-25第一作者简介：王丽杰(1978- )，女，黑龙江桦南人，硕士，高级工程师，主要从事高压直流换流站电气设计研究工作。
