流化床锅炉工作原理图

安徽海螺川崎工程有限公司循环流化床锅炉结构及工作原理介绍工程部二零一三年八月二十四日安徽海螺川崎工程有限公司循环流化床锅炉结构及工作原理介绍一前言二循环流化床锅炉的结构三循环流化床锅炉的工作原理四循环流化床锅炉的特点五自备电站项目设计注意事项安徽海螺川崎工程有限公司一、前言循环流化床燃烧技术是二十世纪七十年代末发展起来的高效低污染清洁煤燃烧技术。

循环流化床锅炉具有燃料适应性广、添加石灰石在炉内低成本脱硫、低温燃烧和分级送风有效降低氮的氧化物生成、低温燃烧形成的灰渣便于综合利用的优点，几十年来得到迅速发展。

安徽海螺川崎工程有限公司二、循环流化床锅炉的结构循环流化床锅炉大致可分成两个部分。

第一部分由炉膛（流化床燃烧室）、气固体分离设备（分离器）、固体物料再循环设备（回料器）等构成，上述形成一个固体物料循环回路；第二部分则为尾部对流烟道，布置有过热器/再热器、省煤器、空气预热器等，与常规煤粉炉相近。

安徽海螺川崎工程有限公司循环流化床锅炉的基本结构安徽海螺川崎工程有限公司典型循环流化床锅炉结构如上图所示，其基本流程为：燃烧所需要的一次风和二次风分别由炉膛的底部和侧墙送入，燃料的燃烧主要在炉膛中完成。

煤和脱硫剂送入炉膛后，迅速被大量惰性高温物料包围，着火燃烧，同时进行脱硫反应，并在上升烟气流的作用下向炉膛上部运动，对水冷壁和炉内布置的其他受热面放热。

粗大粒子进入悬浮区域后在重力及外力作用下偏离主气流，从而贴壁下流。

安徽海螺川崎工程有限公司气固混合物离开炉膛后进入高温旋风分离器，炉膛出口水平烟道内装有多级烟灰分离器，分离出的高温灰落入灰斗，由气流带出炉膛的大量固体颗粒（煤粒、脱硫剂）被分离和收集，通过返料装置（回料器）送入炉膛，进行循环燃烧。

未被分离出来的细粒子随烟气进入尾部烟道，以加热过热器、省煤器和空气预热器，经除尘器排至大气。

飞灰通过分离器经尾部烟道受热面进入除尘器经灰沟冲到沉灰池，床体下部已燃尽的灰渣定期排放。

1．布风板 定义：流化床锅炉燃烧室下部的炉篦称作 布风板。
布风板的主要作用有： （1）支撑炉内物料； （2）合理分配一次风，使通过布风板及风
帽的一次风流化物料，使之达到良好的流 化状态。
.
布风板的结构
.
布风板的结构
.
布风板的结构
图3-5 布风板结构形式示意图 （a）V型；（b）回字型；（c）水平型；（d）倾斜型
循环流化床锅炉给料方式分正压给料和负 压给料两种，正压给料就是给料口处炉膛 内压力大于大气压，负压给料为小于大气 压力
.
给料机结构图
图3-1
图3-14
.
给料机
.
给料方式
图3-16 给料方式 （a）正压给料； （b）负压给料
.
物料循环系统
主要包括物料分离器、立管和回料阀三部 分
作用是将烟气携带的大量物料分离下来并 返送回炉内形成循环床燃烧。
循环流化床锅炉
.
循环流化床燃烧的优缺点
一、循环流化床锅炉的优点
（1）对燃料的适应性特别好 （2）燃烧效率高 （3）炉内传热能力强 （4）脱硫效率高 （5）NOX排放量低 （6）负荷变化范围大，调节特性好 （7）给煤点数量少 （8）无埋管磨损
.
循环硫化炉示意图
.
循环流化床锅炉核心部分
.
发展流化床燃烧的 意义与结论
.
风帽的结构
.
点火方式与点火装置
循环流化床点火，就是通过外部热源使最 初加入床层上的物料温度提高到煤着火所 需的最低水平上，从而使投入的煤迅速着 火，并自保持床层温度在煤自身着火的水 平上，实现锅炉正常稳定运行。
点火方式：流态化点火 床上点火
床下点火
固定床点火 ：床上点火

了解循环流化床锅炉的基本原理，它如何通过气动流化床技术实现高效燃烧 和低排放。
循环流化床锅炉的原理
流化床技术
解释气体或液体通过颗粒床时所产生的聚流 与离散现象。
燃烧过程
深入研究循环流化床锅炉中的可燃气体和固 体颗粒的燃烧反应。
热传递机制
探索热量从燃料到工作介质的传递方式。
排放控制
讨论如何减少废气排放，保护环境。
常见问题和解决方法
堵塞和颗粒流失
描述常见问题的原因及 解决方法，如如何预防 和处理床层堵塞。
废气排放异常
解释常见废气排放异常 的原因，以及如何采取 纠正措施。
液态燃料喷雾
介绍液态燃料喷雾技术 的优势，并分享喷雾功 能异常的故障处理方法。
案例分析和实践应用
通过实际案例分析，深入了解循环流化床锅炉在不同行业的应用，如电力、化工和纸浆造纸。
循环流化床锅炉的组成
燃烧室
涵盖燃料供给系统和废气 排放系统。
循环系统
包括循环床、循环器、再 生器等。
换热器
传递燃料热量给工作介质。
循环流化床锅炉的操作步骤
1
点火准备
检查燃烧器、清除燃烧室杂物，确保点火顺利。
2
燃烧控制
调节燃料供应，控制燃烧过程中的温度和压力。
3
运行监测
密切关注各关键参数，确保循环流化床锅炉的正常运行。
循环流化床锅炉知识培训 课件
本课程将深入介绍循环流化床锅炉的原理、构造、操作步骤，以及解决常见 问题和实践应用。准备好探索这个高效能的热热能是如何转化为可用能源的。
3 锅炉工作原理
探索锅炉如何将水加热并产生蒸汽。
2 锅炉类型
了解不同类型的锅炉及其适用领域。
循环流化床锅炉介绍

13、遵守纪律的风气的培养，只有领 导者本 身在这 方面以 身作则 才能收 到成效 。—— 马卡连 柯 14、劳动者的组织性、纪律性、坚毅 精神以 及同全 世界劳 动者的 团结一 致，是 取得最 后胜利 的保证 。—— 列宁 摘自名言网
15、机会是不守纪律的。——雨果
6、最大的骄傲于最大的自卑都表示心灵的最软弱无力。——斯宾诺莎 7、自知之明是最难得的知识。——西班牙 8、勇气通往天堂，怯懦通往地狱。——塞内加 9、有时候读书是一种巧妙地避开思考的方法。——赫尔普斯 10、阅读一切好书如同和过去最杰出的人谈话。——笛卡儿
Thank you
循环流化床锅炉原理课件演示 幻灯片
11、战争满足了，或曾经满足过人的 好斗的 本能， 但它同 时还满 足了人 对掠夺 ，破坏 以及残 酷的纪 律和专 制力的 欲望。 ——查·埃利奥 特 12、不应把纪律仅仅看成教育的手段 。纪律 是教育 过程的 结果， ቤተ መጻሕፍቲ ባይዱ先是 学生集 体表现 在一切 生活领 域—— 生产、 日常生 活、学 校、文 化等领 域中努 力的结 果。— —马卡 连柯(名 言网)

分级燃烧是抑制NOX生成非常有效的手段。一次空气从底部给入， 它供应燃烧所需氧量的50－60％，二次风在离一次风有一定距离的炉膛 上方给入。在二次风给入的水平，炉膛气氛由还原性转变成氧化性。燃 料挥发分逸出和着火发生在贫氧区，因此NOX总体排放量降低。
• 3.负荷调节性能好
–低负荷下仍可保持燃烧稳定； –负荷调节比达4：1，甚至可以压火备
• 流化床具有流体的某些性质
流化床类似流体的性质：
– 任一高度静压等于 此高度以上固体颗 粒重量
– 大而轻的物体浮在 床表面
– 床表面总保持水平 – 连通器作用
• “床”——反应场 所，支承物料（床
形物：机床;车床;流 化床;河床;苗床）
第一代流化床锅炉 —鼓泡床锅炉
二十世纪60年代初，出现了 “流化床锅炉”。
——循环流化床锅炉
“循环”的概念——飞 出炉膛的物料被气固分 离器收集，返回炉膛， 循环燃烧和利用。
• 循环流化床锅炉在保留 沸腾床锅炉的优点的基 础上，克服了其不足的 方面。
循环流化床锅炉的结构特点
• 1、炉膛 • 2、旋风分离器 • 3、过热器 • 4、外置式换热器 • 5、煤仓 • 6、返料装置 • 7、石灰石进料口 • 8、灰冷却器 • 9、省煤器 • 10、空气预热 • 11、除尘器 • 12、引风机 • 13、尾部烟道 • 14、汽包
• 汽冷式旋风分离器分离的床料和灰向下流经衬 有耐火材料的回料立管排出到“J”阀。 “J”阀 有两个关键功能，使再循环床料从旋风分离器 连续稳定的回送到炉膛，提供旋风分离器的负 压和下燃料室正压之间的密封。分离器的静压 非常接近大气压，而燃料回料点由于一次风和 二次风，压力非常高，故必须实现他们之间的 密封，否则，燃烧室烟气将回流到分离器。 “J”阀通过分离器底部出口的物料在立管中建 立的料位差，来实现这个目的，物料返送的动 力源于回料器上升段和下降段的不同配风，使 上升段和下降段呈现不同的流态化

ቤተ መጻሕፍቲ ባይዱ
ppt精选版
24
2 、床内气泡与颗粒运动
在较低的气流速度下，流化床中的空气以气泡的形式向上运动，小气
泡在运动中不断地形成较大的气泡，床内颗粒的混合主要依靠气泡运动所带
来的扰动（图2－18）。 循环流化床锅炉由于流化速度较鼓泡床锅炉大大提高(一般为5~10m/s)，
流化介质在床内不再以气泡形式通过物料，固体颗粒的运动方式也发生了变化。 在颗粒流型上，快速流化床明显存在着颗粒絮状物的运动（图2－19）。
粒径粗细范围较大，即筛分较宽，就称做宽筛分；粒径 粗细范围较小，就称为窄筛分。
6、流化速度 流化速度是指床料或物料流化时动力流体的速度。
ppt精选版
14
7、临界流化风速与临界流化风量 临界流化风速就是床料开始流化时的一次风风速，这时的一次风风量也
就称为临界流化风量。
8、物料循环倍率 循环流化床锅炉一般流化速度u>4m/s，甚至达到u>8m/s，这时大量的物
K W B
式中：K——物料循环倍率；W—— 返送回炉内的物料量，t/h；B——燃 煤量，t/h。
影响物料回送量W的因素较多， 主要有如下几点： （1）一次风量。 （2）燃料颗粒特性。 （3）分离器效率。 （4）回料系统。
ppt精选版
16
9、颗粒终端速度
当一个颗粒在无限大的静止介质中，在重力的作用下做自由力作用下 加速，而浮力和流体曳力则阻碍这种趋势。当颗粒加速直至达到一个不再 增加的稳定的速度时，这速度就叫该颗粒的终端速度。
ppt精选版
8
循环流化床锅炉的主要优点
优点
1 燃料适应性广 2 有利于环境保护 3 负荷调节性能好
4 燃烧热强度大 5 炉内传热能力强 6 灰渣综合利用性能好

• 汽包内装有旋风分离器，多孔板、波形板等汽水分离装置。还设有加药、排污装置，减少
蒸汽中的含盐量，保证蒸汽品质。另外装有水位计、压力表、安全阀等安全附件。
• 过热器系统及其调温装置 • 辐射和对流相结合，并配以二级喷水减温器的过热器系统。饱和蒸汽从汽包由4根
φ159×12的管子引至尾部包墙的两侧上集箱，随后下行，流经两侧过热器包墙。再由转角 集箱进入后包墙、顶包墙和前包墙（包墙管均为φ51×5），前包墙出口下集箱作为低温过 热器入口集箱，低温过热器φ38×5光管顺列布置。过热蒸汽从低温过热器出来后，经连接 管进入一级喷水减温器进行粗调，减温可以通过调节减温水量来实现。过热蒸汽经一级减 温后进入屏式过热器，屏式过热器布置在炉膛上部，采用φ42×6，12Cr1MoVG的管子， wing-wall结构形式，使屏过不会产生磨损，再经连接管交叉后引至二级喷水减温器进行细 调，最后经高温过热器加热后引入出口集箱，高温过热器采用φ38×5，12Cr1MoVG与 12Cr2MoWVTiB的管子。减温水调节范围控制在减温水设计值的50～150%
• (2)后水冷壁上部两侧管子在炉膛出口处向分离器侧外突出形成导流加速段，下部锥体处部分
管子对称让出二只返料口。前水冷壁下方有3只加煤口，炉顶设有检修孔和一个加煤泥口,侧 水冷壁下部设置供检修用的专用人孔，炉膛密相区前后侧水冷壁还布置有一排二次风喷口。
• (3)前、后、侧水冷壁分成四个循环回路，由汽包底部水空间引出2根φ426×28集中下降管，
• （2）布风装置 • 风室由向前弯的后水冷壁及两侧水冷壁组成，风室内浇注100mm厚的中质保温混凝土。防止点火时
鳍片超温，并降低风室内的水冷度。
• 燃烧室一次风从左右两侧风道引入风室。风室与炉膛被布风板相隔，布风板系水冷壁与扁钢焊制而成，

· 3．粗颗粒焦炭燃烧
· （5）氮（N） 氮是燃料的内部杂质。固体煤中含氮不高，通常仅约0.5％—2.5％。一 般情况下，氮不参加燃烧反应。燃烧后，它以游离状态转入燃烧烟气中。氮的存在也相 对减少了燃料中可燃物质的含量，对燃烧没有帮助。在高温条件下，氮可与氧反应生成 NO，这也是严重污染环境的有害气体。
· （6)灰分(A) 灰分指的是煤中所含的矿物杂质(主要是碳酸盐、粘土矿物以及微量稀土
示。
· Cd十Hd十Sd十Od十Nd十Ad＝100 (％)
· 为了获得干燥基组分，必须将燃料加热到超过100℃的温度，这样才 能将内在水分除去。燃料中的灰分也容易受到开采、运输和存放等条 件的影响。为了更确切地表示煤的化学组成特点，人们又引入干燥无 灰基组分。
· (4)干燥无灰基组分(Xdaf)
· 干燥无灰基组分是指除去水分和灰分之后剩下的燃料成 分，使用五种元素在燃料中的质量百分数来表示的成分， 即
同时给设备维护和操作带来困难。对于炼焦用煤来说，一般规定入炉前的灰分不超过
10％。
· （7）水分(W) 水分也是燃料中的杂质，它的存在降低了燃料中可燃质的含量，而且 在燃
· 烧时，它变成水蒸气，而水蒸气还要被加热，这都要额外消耗部分热量。
· 固体燃料中的水分包括外在水分和内在水分两部分。外在水分指的是附着在燃料表面 的
元素)在燃烧中经过高温分解和氧化而生成的固体残留物，其成分分布大致为；SiO2，
· 40％－60％；Al2O3， 15％—35％； Fe2O3， 5％—25％： CaO， 1％－15％；
·
MgO， 0.5％－8％：Na2O十K2O， 1％一4％。 灰分含量高不仅降低煤的热值，而且还容易造成着火困难、燃烧结渣、燃烧不完全，

料方式
给料装置指的是将经破碎后的煤和脱硫剂送入流化床的装置，通常包括皮带、链板、埋刮板、气力输送设备以及圆盘给料机和螺旋结料机（俗称绞笼）等。 循环流化床锅炉给料方式分正压给料和负压给料两种，正压给料就是给料口处炉膛内压力大于大气压，负压给料为小于大气压力
给料机结构图
循环流化床锅炉主要部件名称
循环流化床锅炉
循环流化床锅炉系统图
循环流化床锅炉外观图
220t/h循环流化床锅炉
135MW机组循环流化床锅炉
135MW机组循环流化床锅炉
模块三 循环流化床锅炉 主要设备及作用
燃烧设备 物料循环系统 燃煤制备系统 风烟系统 除渣、除灰系统
课题一 燃烧设备
课题五 除渣除灰系统
除渣系统 除灰系统
滚筒式冷渣器
风水联合冷渣器系统
国外典型机组
A.汽包 B.炉内槽型分离器 C.水冷耐火层 D.蒸发屏 E.水冷耐火层 F.分隔 G.煤包 H.重力给煤机 I.水冷耐火层 J.二次风喷嘴 K.给煤槽 L.冷渣器 M.过热器 N.外槽型分离器 O.飞灰斗 P.省煤器 Q.多管旋风分离器 R.管式空气预热器 S.再循环系统 T.鼓风机 U.床上燃烧器 V.一次风
课题三 燃煤制备系统
制煤设备 *钢棒滚筒磨 *锤击式破碎机 制煤系统 *两级破碎系统 *棒磨制煤系统 *锤击磨制煤系统
课题四 风烟系统
风系统的分类及作用 一次风、 二次风、 播煤风、 回料风、冷却风、石灰石输送风 送风系统的几种布置形式 中、小型锅炉风系统 容量较大锅炉的风系统
课题五 主要污染物排放控制
流化床燃烧对SO2的排放控制 脱硫的基本工作过程：给煤中的硫份在炉膛内反应生成SO2及其它的一些硫化物；同时一定粒度分布的石灰石被给入炉膛，这些石灰石被迅速加热，并发生燃烧反应，产生多孔疏松的CaO。SO2扩散到CaO的表面和内孔，在有氧参与的情况下， CaO 吸收SO2并生成CaSO4。 最佳脱硫温度一般为850~870℃。 流化床燃烧对NOX的排放控制

风
分
离 器 内
表面为耐磨 耐火材料层
部
（
入
口
）
82
工作原理
基本原理：离心分离 高速旋转运动,密度大
的颗粒被甩到筒壁面, 实现了与密度小的气 体的分离
旋风分离器的 旋流示意图
83
影响分离效率的因素
进口速度 筒体直径 颗粒浓度
高温绝热旋风分离器
84
优缺点 优点
结构简单 分离效率高
缺点
66
水冷布风板结构
67
68
内嵌逆流风帽
风帽材质为ZG8Cr26Mn7N，等间距顺排，排列间距为160×160mm 69
70
71
72
73
新型风帽的介绍
易更换夹套钟罩式风帽
由风帽头、夹套和内管芯三部分组成。
1.彻底解决倒渣问题
2.磨损后只需更换夹套和风帽头，不需要拆除布风板 上的浇筑料，内管芯为终身寿命。
3.排风孔向下倾斜，能有效防止停炉时，炉渣堵塞
4.利用风帽内部的密宫结构控制风帽阻力，确保布
风均匀。
74
四、高温旋风分离器
75
分离器的作用
把从炉膛飞出的固体 颗粒从烟气中分离出 来
76
1.作用
实现了燃料循环燃烧，提 高了燃烧效率
实现了脱硫剂循环利用， 节约了脱硫剂用量
保留足量的固体颗粒，顺 利完成传热
高速的气流能避免燃料在播煤槽 内停留、堆积和搭桥，保证给煤的 畅通；
高速气流能将煤播散开，使给煤 更为均匀；
播煤风还可以有效地防止高温烟 气从炉内返窜进入给煤系统；
给煤机容量：200%负荷；一台有 故障时，仍能带锅炉100%负荷；
50
51

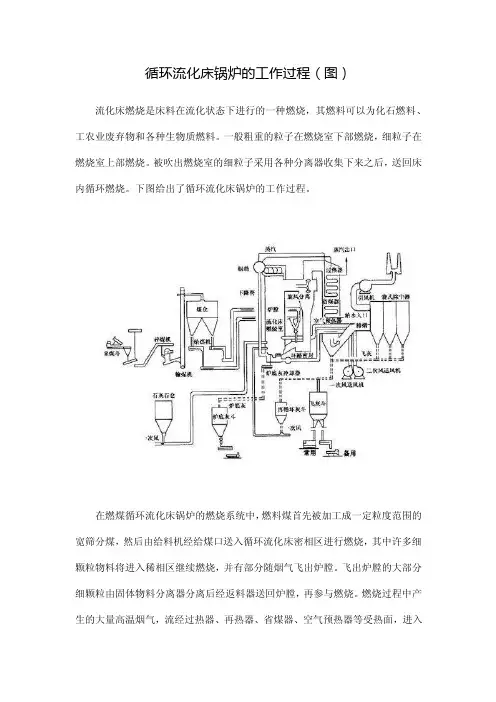

循环流化床锅炉的工作过程（图）
流化床燃烧是床料在流化状态下进行的一种燃烧，其燃料可以为化石燃料、工农业废弃物和各种生物质燃料。

一般粗重的粒子在燃烧室下部燃烧，细粒子在燃烧室上部燃烧。

被吹出燃烧室的细粒子采用各种分离器收集下来之后，送回床内循环燃烧。

下图给出了循环流化床锅炉的工作过程。

在燃煤循环流化床锅炉的燃烧系统中，燃料煤首先被加工成一定粒度范围的宽筛分煤，然后由给料机经给煤口送入循环流化床密相区进行燃烧，其中许多细颗粒物料将进入稀相区继续燃烧，并有部分随烟气飞出炉膛。

飞出炉膛的大部分细颗粒由固体物料分离器分离后经返料器送回炉膛，再参与燃烧。

燃烧过程中产生的大量高温烟气，流经过热器、再热器、省煤器、空气预热器等受热面，进入
除尘器进行除尘，最后由引风机排至烟囱进入大气。

循环流化床锅炉燃烧在整个炉膛内进行，而且炉膛内具有很高的颗粒浓度，高浓度颗粒通过床层、炉膛、分离器和返料装置，再返回炉膛，进行多次循环，颗粒在循环过程中进行燃烧和传热。

锅炉给水首先进入省煤器，然后进入汽包，后经下降管进入水冷壁。

燃料燃烧所产生的热量在炉膛内通过辐射和对流等传热形式由水冷壁吸收，用以加热给水生成汽水混合物。

生成的汽水混合物进入汽包，在汽包内进行汽水分离。

分离出的水进入下降管继续参与水循环；分离出的饱和蒸汽进入过热器系统继续加热变为过热蒸汽。

锅炉生成的过热蒸汽引入汽轮机做功，将热能转化为汽轮机的机械能。

一般125MW及以上机组锅炉将布置有再热器，这些机组中的汽轮机高压缸排汽将进入锅炉再热器进行加热，再热后的蒸汽进入汽轮机中、低压缸继续做功。

3、风帽
风帽是循环流化床锅炉的布风装置，安装于布风板 上，将一次风机送来的一次风高速均匀的送入炉膛，
用以流化炉内床料
风帽的种类
• 风帽作为循环流化床锅炉的重要部件之 一,对锅炉的安全运行起着重要的作用。 常用的风帽主要有：大直径T型风帽、大 直径钟罩型风帽、小直径蘑茹状风帽、 小直径柱状风帽、定向“7”字型风帽
• 3.大型化受到限制
CaSO4
–截面热负荷低，为煤粉炉的1/4，如
一台400t/h的鼓泡床截面积约200m2
• 4.脱硫剂利用效率低
–脱硫剂颗粒大(细颗粒易飞出），利
用率低
CaO
• 这些问题的存在使 流化床煤燃烧技术 的发展一度受到限 制；
• 但其固有的优点如 燃料适应性广、清 洁燃烧特性使得人 们不忍放弃它；
• 汽冷式旋风分离器分离的床料和灰向下流经衬 有耐火材料的回料立管排出到“J”阀。 “J”阀 有两个关键功能，使再循环床料从旋风分离器 连续稳定的回送到炉膛，提供旋风分离器的负 压和下燃料室正压之间的密封。分离器的静压 非常接近大气压，而燃料回料点由于一次风和 二次风，压力非常高，故必须实现他们之间的 密封，否则，燃烧室烟气将回流到分离器。 “J”阀通过分离器底部出口的物料在立管中建 立的料位差，来实现这个目的，物料返送的动 力源于回料器上升段和下降段的不同配风，使 上升段和下降段呈现不同的流态化
• 汽冷式旋风分离器外壁温度较低，锅炉 散热损失减小，可提高锅炉效率，降低 运行成本。
• 其缺点是结构复杂，工艺要求高，成本 高，价格贵。
蒸汽冷却的旋风分离器
燃烧室、回料阀、分离器共同构成了
循环流化床锅炉的——
物料循环系统
分离器
燃烧室
回料阀

• 炉膛四周是鳍片式水冷壁 ，一般外径为60或57mm,壁 厚为5mm。 材质为20G，节 距为80或100mm,鳍片厚度 为6mm。
5
炉膛中的设备
• 水冷屏：116MW热水和小型 锅炉不需要
• 汽冷屏：完成过热热需要 ，小型锅炉有些有设计
• 水冷屏+汽冷屏：蒸发量在 220t/h以上锅炉有设计
• 煤泥入口：在炉膛顶部 • 二次风入口：在6--9米 • 返料口：在6--7米
（1）床料加热 固定床点火 流化床点火
（2）试投燃料 间断投煤
（3）过渡到正常运行
床下启动燃烧器必须设置 火检（FSSS--MFT），防 止爆炸。
19
点火燃烧器
床上点火燃烧器
作用： • 点火助燃 • 低负荷稳燃(自
动)
床下点火燃烧器
作用： • 点火（手动、远
控、自动） • 低负荷稳燃(自
动)
20
大型循环流化床锅炉采用的风道燃烧器
2
炉膛的作用
流化——燃烧——传热 炉膛换热型式: 对流换热和辐射换热 主要以对流换热为主
3
方形燃烧室结构：
炉膛四周由水冷壁围成 。为防止烟气和物料向外泄露 ，一般采用膜式水冷壁。这种 结构的常常与风室、布风板连 成一体，悬吊在锅炉刚架上， 可以上下自由膨胀。
为了减轻水冷壁受热面的 磨损，目前已投运的锅炉均在 炉膛下部密相区水冷壁内侧衬 有耐磨耐火材料，厚度一般小 于或等于50mm，高度根据锅炉 容量大小和流化状态确定。一 般在2~4m范围内。
• 循环物料返回点和燃料 供入点增加
53
大型CFB锅炉回料阀结构（外置床）
54
学习总结
经常不断地学习,你就什么都知道。你知道得越多,你就越有力量 Study Constantly, And You Will Know Everything. The More

02
分析循环流化床锅炉技术的优势和局限性。
03
阐述循环流化床锅炉技术的研究现状和发展趋 势。
循环流化床锅炉的定义
循环流化床锅炉是一种高效、低污染 的燃烧技术，通过在炉膛内形成流态 化的燃烧颗粒，实现高效燃烧和低排 放的目标。
循环流化床锅炉主要由燃烧室、分离 器、返料器、炉膛等部分组成，通过 各部分的协同作用，实现高效燃烧和 低排放的目标。
气固分离器与回料器
气固分离器
将燃烧后携带大量灰分的烟气与气体进行分离，确保烟气清 洁。
回料器
将分离后的灰分重新送回燃烧室，循环利用热量，提高燃烧 效率。
辅助设备与系统
1 2
3
送风系统
提供锅炉燃烧所需的空气，维持炉膛内的气氛。
排渣系统
定期排出炉膛内的渣料，保持锅炉运行稳定。
控制系统
监测和控制锅炉的运行参数，确保安全、高效运行。
04
循环流化床锅炉的运行与控 制
启动与停炉操作
启动操作
启动前需进行全面检查，确保锅炉各 部件正常。先进行冷态试验，确认正 常后进行点火。点火后逐渐升温升压 ，注意控制温升速度。
停炉操作
根据停炉时间长短进行相应操作。短 期停炉时，逐渐降低负荷至较低值， 保持床温。长期停炉需进行全面检查 ，并做好保养工作。
循环流化床锅炉原理ppt课件
$number {01} 汇报人：可编辑
2024-01-11
目录
• 引言 • 循环流化床锅炉的工作原理 • 循环流化床锅炉的结构 • 循环流化床锅炉的运行与控制 • 循环流化床锅炉的优势与挑战 • 案例分析与实践经验
01 引言
目的和背景
01
介绍循环流化床锅炉技术的发展历程和应用领 域。
