中央空调 第 章空调系统分类

中央空调期末总结一、中央空调的原理与分类中央空调系统主要由冷水机组（冷源）、冷却塔、冷冻企画、水泵、空气处理箱、风机、风管系统等组成。

其工作原理基本分为两大类：水系统和气系统，其中水系统是通过冷水循环来达到降温的目的，而气系统则是通过冷却器将空气冷却达到降温的目的。

根据应用环境和需求，中央空调可以分为空气调节、风冷水蒸发式、风冷水冷凝式以及吸收式等多种类型。

二、中央空调的组成部分1. 冷水机组：是中央空调系统的核心部件，负责制冷和供冷水。

2. 冷却塔：用于冷却冷冻企画中的热量，将热气冷却成水而散发到空气中。

3. 冷冻企画：通过制冷剂循环来实现制冷效果的设备。

冷水机组将冷冻企画中的制冷剂吸收的热量带走，然后再通过冷却塔使其重新变冷。

4. 水泵：用于将冷却塔周围的温度升高并流回冷水机组。

5. 空气处理箱：过滤和处理空气，保证室内空气的质量。

6. 风机：用于将处理过的冷气或热气送出。

7. 风管系统：将冷/热气从中央空调系统传送到各个房间，实现室内空气的调节。

三、中央空调的运行维护中央空调系统的运行维护是确保其正常运行和延长使用寿命的关键。

以下是运行维护的几个方面：1. 定期清洁：定期清洁空气处理箱、风机和风管，以避免积尘、细菌滋生等问题。

2. 检查制冷剂：定期检查冷水机组的制冷剂水平，如果不足则及时添加，并确保制冷剂的质量符合标准。

3. 维护水系统：定期清洗冷却塔和冷冻企画，确保其流动性和正常运行。

4. 检查电路及电气元件：定期检查中央空调的电路及电气元件，确保其正常运行。

5. 定期保养：定期对中央空调系统进行保养，如清洗滤网、更换损坏的零部件等，以保证其正常运行和延长使用寿命。

四、中央空调的节能措施中央空调系统的运行需要大量的电力，节能是其重要的考虑因素之一。

以下是几个常见的节能措施：1. 定期调整温度：根据实际需要进行温度调整，不开启过多的制冷或制热设备，以减少能耗。

2. 优化空气流动：合理设置风扇的转速和方向，使空气流动更加均匀，减少能耗。

中央空调系统的分类
一、按处理设备的情况分类
1、集中式空调
空气处理设备和送、回风机等集中设在空调机房内，通过送、回风管道与被调节的空调场所相连，对空气进行集中处理和分配
2、半集中式空调
送入空调房间的新风由空调机房集中处理，空调房间内的空气由分散在房间内的装置处理的系统
试对比一下这两种空调的优缺点
1、全空气式空调系统
空调房间的室内热湿负荷全部由经过处理的空气来承担，利用空调装置送出风调节室内空气的温度、湿度。

2、全水式空调系统
全部由经过处理的水负担室内热湿负荷，利用冷冻机处理后的冷冻水(或锅炉制出热水)送往空调房间的风机盘管中对房间的温度、湿度进行处理的。

3、空气-水式空调系统
由经过处理的空气和水共同负担室内热湿负荷，典型装置是风机盘管加新风系统
4、制冷剂式空调系统
利用直接蒸发的制冷剂吸热来调节室内温度、湿度。

中央空调有哪些种类1、全空气系统：中央空调系统由集中空气处理设备对空气进行处理（制冷或制热），处理后的空气送至房间，这种系统称为全空气系统，由于空气处理设备的集中设置，便于维护管理，一般适合用于需要空调的大空间区域如餐厅、宴会厅、商场等。

2、全水系统：各空调房间内均设置空气处理设备，这时就需要将由中央制冷机组制出的低温冷冻水（或采暖热水）送至各个房间。

一般用于房间较多并且使用时间不尽相同的场合，如酒店客房、KTV、小会议室、饭店包间等等。

显而易见的是，由于空气处理设备较多，增加维护及管理的难度，另外水管在室内走管也增加漏水和凝结水的隐患。

全水与全空气相当于两个相反方式吧，一个化整为零，一个化零为整。

3、空气-水：介于1和2之间，即大空间用全空气系统，小房间用全水系统，灵活性高，是目前用得最多的中央空调系统。

如冷水机组加风机盘管系统，非常常见的4、冷媒式：也就是一般的分体机、多联机（一拖多）之类，与一般中央空调的最大区别是其制冷介质是冷媒（即氟利昂）而不是水，一般用于家用、及小型商用的场合，缺点是室外机较多影响美观、效率低、影响室内天花造型.目录制冷装置（图）制冷剂是制冷装置中进行制冷循环的工作物质，其工作原理是制冷剂在蒸发器内吸收被冷却物质的热量而蒸发，在冷凝器中将所吸收的热量传给周围的空气或者水，而被冷却为液体，往复循环，借助于状态的变化来达到制冷的作用。

常用制冷剂有氨（R717）、氟利昂（氟氯代烷）（R22、R134a、R410A等）。

制冷剂分类低压高温制冷剂冷凝压力Pk≤2～3㎏/㎝（绝对），T0>0℃ 。

如R11（CFCl3），其T0=23.7℃。

这类制冷剂适用于空调系统的离心式制冷压缩机中。

通常30℃时，Pk≤3.06 ㎏/㎝。

中压中温制冷剂冷凝压力Pk<20 ㎏/㎝（绝对），0℃>T0>-60℃。

如R717.R12.R22等，这类制冷剂一般用于普通单级压缩和双级压缩的活塞式制冷压缩机中。

简述空调系统的分类空调系统是现代家庭和商业场所中常见的重要设备，它可以调节室内温度、湿度以及通风，提供舒适的室内环境。

根据不同的工作原理和应用领域，空调系统可以分为几种不同的分类。

以下是对空调系统的详细分类介绍。

一、中央空调系统中央空调系统是大型建筑物和商业场所常用的空调系统，它通过一系列的通风管道将冷（热）空气输送到各个房间或办公区域。

中央空调系统具有集中供冷、供热和通风的优势，可以通过一个集中控制系统来实现全面的调节。

这种系统主要由空调机组、冷却塔、风扇盘管、通风管道组成。

二、分体式空调系统分体式空调系统是较小型建筑和家庭中最为常见的空调系统，它由一个室内机和一个室外机组成。

室内机通过冷气管和电气线连到室外机，通过制冷工质在室内机和室外机之间循环流动，实现室内空气的制冷或加热。

分体式空调系统结构简单，易于安装和维护，但只能供应单个房间，无法满足大型建筑的整体需求。

三、变频空调系统变频空调系统是一种先进的空调技术，它采用变频压缩机来控制制冷量的输出，并通过调整压缩机的转速来实现精确的温度调节。

相比传统的定频空调系统，变频空调系统具有更高的效能和节能优势，能够根据实际需要自动调节制冷量，从而达到更为舒适和能效优化的室内环境。

四、VRV/VRF多联机空调系统VRV（变冷媒量制冷系统）或VRF（变制冷剂量制冷系统）多联机空调系统是一种集中供冷、供热和通风于一体的高级空调系统。

它采用一台大功率的冷凝机外机，通过多个室内机组进行制冷或加热。

每个室内机组都可以独立控制温度和风向，实现不同房间或区域的个性化调节。

VRV/VRF多联机系统具有高效、节能、灵活、舒适的特点，适用于大型办公楼、商业场所和酒店等高需求环境。

五、中央新风空调系统中央新风空调系统能够在调节室内温度的同时，还能通过过滤器清洁室内空气，提供新鲜空气进入。

它通过一个独立的新风管道系统将新风引入室内，排出室内陈旧的空气。

这种系统能够确保室内空气质量的卓越，使居住者更加健康和舒适。

第一章空调系统组成及原理一、空调系统概念空调系统即调节空气参数的机组与设备，以满足人们对室内环境的要求。

空调系统可以调节的室内空气的参数有温度、湿度、风速、含尘浓度等。

中央空调系统的分类见（表1-1）其余的分类方式还有：l 按系统的风量是否固定:定风量系统和变风量系统l 按系统用途不同：工艺性和舒适性空调系统l 按系统控制精度不同；一般空调系统和高精度空调系统三 LOTUS空调产品带的分类LOTUS空调按使用对象，使用特点可分为：家用中央空调，商用中央空调，大型机组，末断产品。

（1）家用中央空调LOTUS家用中央空调分为：，风冷冷热风机组，风冷冷热水机组（定频、变频），风冷一拖多机组，及即将开发研制的数码涡旋或VRV系统。

1.风冷冷热风机组风冷冷热风机组又称风管式系统，是以空气为输送介质，其原理与大型全空气中央空调系统的原理基本相同，是一个小型化的全空气的中央空调系统。

它利用空气处理系统将从室内引回的回风进行冷却/加热处理后，再送入室内承担空调冷/热负荷。

LOTUS风管机系统的系统原理如(图1-1)所示：LOTUS风管机系统是将空气直接与内部为制冷剂流动的直接蒸发式换热器相接触，由制冷剂直接对空气进行处理。

由于风管机系统对空气进行集中处理，因此新风的引入比较方便，如若在系统中加上新风道引入一部分新风，将之与回风混合后进行集中处理，则成为带新风的风管式家用中央空调系统。

这种系统的系统原理图如(图1-2)所示：产品特点：相对于其它型式的家用中央空调，风管机初始投资较小，维修方便，室内管道少（氟管，冷凝水管），如若引入新风，空气品质能得到较大的改善，预防空调病的发生。

但风管式系统的空气输配所占用建筑物空间较大，一般要求住宅要有较高的层高。

且一台室内机负担两个以上房间的负荷变化时，房间要求单独设置排风以保障房间卫生状况。

而且它采用统一送风方式，在没有变风量末端的情况下，较难满足不同房间的空调负荷的要求，电动风阀、风口的采用会使负荷分配更趋合理、节能，但初投资有所加大。

按照处理空气所采用的冷、热介质来分类
一中央空调系统
通过冷、热源设备提供满足要求的冷、热水并由水泵输送至各个空气处理设备中与空气进行交换后，把处理后的空气送至空气调节房间。

简单的说，中央空调系统就是冷热源集中处理空调调节系统。

二分散式系统
实际上已经不是空调设计中“系统”的概念，它是把冷热源设备、空气处理及起输送设备组合一体，直接设于空气调节房间内。

其典型的例子就是直接蒸发式空调机组，如分体式空调机。

三其他空调系统
既有中央空调的某些特点，又有分散式空调的某些特点，变冷媒流量空调系统和水源热泵系统等。

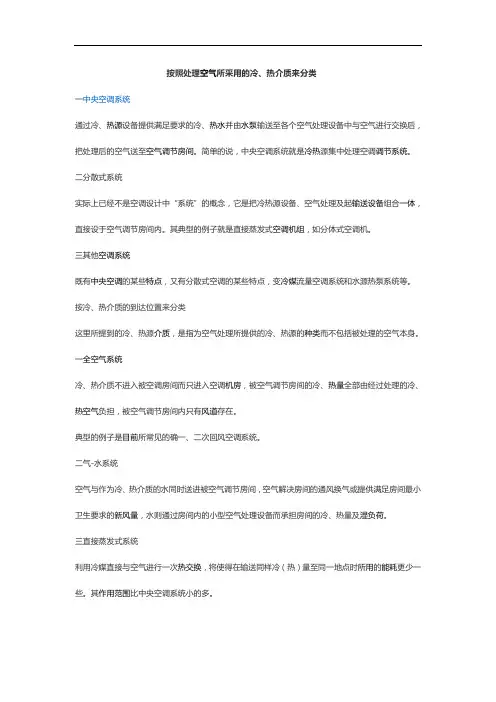

按冷、热介质的到达位置来分类
这里所提到的冷、热源介质，是指为空气处理所提供的冷、热源的种类而不包括被处理的空气本身。

一全空气系统
冷、热介质不进入被空调房间而只进入空调机房，被空气调节房间的冷、热量全部由经过处理的冷、热空气负担，被空气调节房间内只有风道存在。

典型的例子是目前所常见的确一、二次回风空调系统。

二气-水系统
空气与作为冷、热介质的水同时送进被空气调节房间，空气解决房间的通风换气或提供满足房间最小卫生要求的新风量，水则通过房间内的小型空气处理设备而承担房间的冷、热量及湿负荷。

三直接蒸发式系统
利用冷媒直接与空气进行一次热交换，将使得在输送同样冷（热）量至同一地点时所用的能耗更少一些。

其作用范围比中央空调系统小的多。

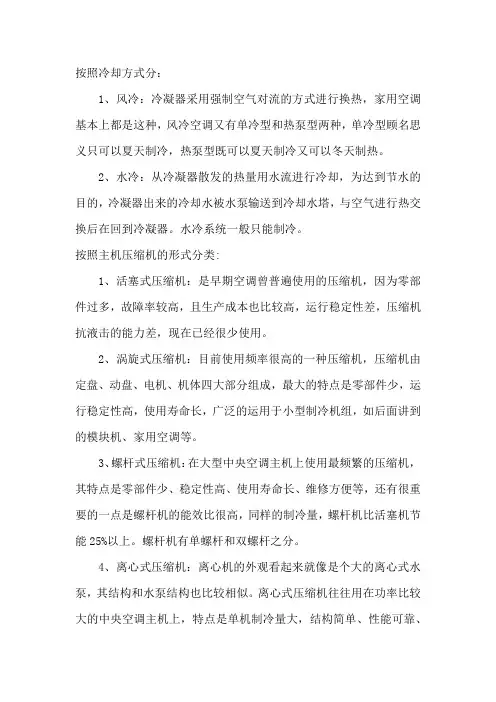

按照冷却方式分：1、风冷：冷凝器采用强制空气对流的方式进行换热，家用空调基本上都是这种，风冷空调又有单冷型和热泵型两种，单冷型顾名思义只可以夏天制冷，热泵型既可以夏天制冷又可以冬天制热。

2、水冷：从冷凝器散发的热量用水流进行冷却，为达到节水的目的，冷凝器出来的冷却水被水泵输送到冷却水塔，与空气进行热交换后在回到冷凝器。

水冷系统一般只能制冷。

按照主机压缩机的形式分类:1、活塞式压缩机：是早期空调曾普遍使用的压缩机，因为零部件过多，故障率较高，且生产成本也比较高，运行稳定性差，压缩机抗液击的能力差，现在已经很少使用。

2、涡旋式压缩机：目前使用频率很高的一种压缩机，压缩机由定盘、动盘、电机、机体四大部分组成，最大的特点是零部件少，运行稳定性高，使用寿命长，广泛的运用于小型制冷机组，如后面讲到的模块机、家用空调等。

3、螺杆式压缩机：在大型中央空调主机上使用最频繁的压缩机，其特点是零部件少、稳定性高、使用寿命长、维修方便等，还有很重要的一点是螺杆机的能效比很高，同样的制冷量，螺杆机比活塞机节能25%以上。

螺杆机有单螺杆和双螺杆之分。

4、离心式压缩机：离心机的外观看起来就像是个大的离心式水泵，其结构和水泵结构也比较相似。

离心式压缩机往往用在功率比较大的中央空调主机上，特点是单机制冷量大，结构简单、性能可靠、运行稳定，由于其对生产工艺的要求很高，目前只有几家国际大公司，如特灵、约克等大规模的生产销售，国产品牌美的在重庆的工厂也可以生产。

按照室内系统的不同分类:1、氟系统：室内机和主机之间由铜管连接，铜管里面运行的是制冷剂，制冷剂直接在室内机蒸发吸热。

常用于家用空调和商用空调，因其特点，系统不可能做的很大。

2、水系统：室内系统和主机由水管道连接，管道里面运行的是低温水（7℃），低温的水在室内机（风机盘管）吸取热量之后回流到主机。

在大型中央空调系统里面使用最广。

3、空气系统：由空气处理机直接把空气处理到所需要的温度，在由风管通道将风送到所需要的房间，特点是很容易引进新风。

空调系统分类及原理一幢建筑的空调系统通常包括以下设备及其附件：冷、热源设备——提供空调用冷、热源；冷、热介质输送设备及管道——把冷、热介质输送到使用场所；空气处理设备及输送设备及管道——对空气进行处理并运送至需空气调节的房间；温、湿度等参数的控制设备及元器件。

根据以上设备的情况，可对空调系统进行一系列的分类。

一、按照处理空气所采用的冷、热介质来分类㈠央空调系统通过冷、热源设备提供满足要求的冷、热水并由水泵输送至各个空气处理设备中与空气进行交换后，把处理后的空气送至空气调节房间。

简单的说，中央空调系统就是冷热源集中处理空调调节系统。

㈡散式系统实际上已经不是空调设计中“系统”的概念，它是把冷热源设备、空气处理及起输送设备组合一体，直接设于空气调节房间内。

其典型的例子就是直接蒸发式空调机组，如分体式空调机。

㈢他空调系统既有中央空调的某些特点，又有分散式空调的某些特点，变冷媒流量空调系统和水源热泵系统等。

二、按冷、热介质的到达位置来分类这里所提到的冷、热源介质，是指为空气处理所提供的冷、热源的种类而不包括被处理的空气本身。

㈠全空气系统冷、热介质不进入被空调房间而只进入空调机房，被空气调节房间的冷、热量全部由经过处理的冷、热空气负担，被空气调节房间内只有风道存在。

典型的例子是目前所常见的确一、二次回风空调系统。

㈡气-水系统空气与作为冷、热介质的水同时送进被空气调节房间，空气解决房间的通风换气或提供满足房间最小卫生要求的新风量，水则通过房间内的小型空气处理设备而承担房间的冷、热量及湿负荷。

（三）接蒸发式系统利用冷媒直接与空气进行一次热交换，将使得在输送同样冷（热）量至同一地点时所用的能耗更少一些。

其作用范围比中央空调系统小的多。

空调系统分类一．中央空调概念空气调节，简称空调，就是把经过一定处理后的空气，以一定的方式送入室内，使室内空气的温度、湿度、清洁度和流动速度等控制在适当的范围内以满足生活舒适和生产工艺需要的一种专门技术。
