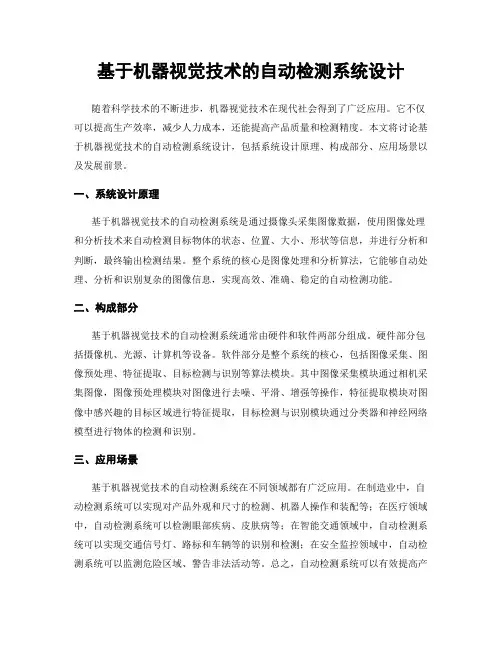

基于机器视觉技术的自动检测系统设计随着科学技术的不断进步，机器视觉技术在现代社会得到了广泛应用。
它不仅可以提高生产效率，减少人力成本，还能提高产品质量和检测精度。
本文将讨论基于机器视觉技术的自动检测系统设计，包括系统设计原理、构成部分、应用场景以及发展前景。
一、系统设计原理基于机器视觉技术的自动检测系统是通过摄像头采集图像数据，使用图像处理和分析技术来自动检测目标物体的状态、位置、大小、形状等信息，并进行分析和判断，最终输出检测结果。
整个系统的核心是图像处理和分析算法，它能够自动处理、分析和识别复杂的图像信息，实现高效、准确、稳定的自动检测功能。
二、构成部分基于机器视觉技术的自动检测系统通常由硬件和软件两部分组成。
硬件部分包括摄像机、光源、计算机等设备。
软件部分是整个系统的核心，包括图像采集、图像预处理、特征提取、目标检测与识别等算法模块。
其中图像采集模块通过相机采集图像，图像预处理模块对图像进行去噪、平滑、增强等操作，特征提取模块对图像中感兴趣的目标区域进行特征提取，目标检测与识别模块通过分类器和神经网络模型进行物体的检测和识别。
三、应用场景基于机器视觉技术的自动检测系统在不同领域都有广泛应用。
在制造业中，自动检测系统可以实现对产品外观和尺寸的检测、机器人操作和装配等；在医疗领域中，自动检测系统可以检测眼部疾病、皮肤病等；在智能交通领域中，自动检测系统可以实现交通信号灯、路标和车辆等的识别和检测；在安全监控领域中，自动检测系统可以监测危险区域、警告非法活动等。
总之，自动检测系统可以有效提高产品质量和生产效率，降低了劳动成本和人为因素带来的误差，提高了工作效率和安全性。
四、发展前景随着机器视觉技术的不断发展，基于机器视觉技术的自动检测系统将会得到更广泛的应用。
未来，自动检测系统将向着更高效、更智能、更自适应的方向发展。
比如，自动检测系统可以通过人工智能算法实现更准确的目标检测和识别，还可以启用传感器等设备，实现智能化控制和监测。
基于机器视觉的自动检测系统设计与实现一、引言随着工业化生产的普及，自动化驱动生产方式已成为社会发展的趋势。
基于机器视觉的自动检测系统因其高效、可靠、灵敏等优点，逐渐成为自动检测的热门研究方向。
本文旨在介绍一个基于机器视觉的自动检测系统的设计与实现过程。
二、自动检测系统的设计与实现1.系统结构设计本系统采用了传统的客户端/服务器结构。
客户端（PC）用于控制和数据处理，而服务器（嵌入式系统）用于采集和处理实时图像数据。
2.硬件准备使用嵌入式计算平台和相机模块，本系统需要使用USB接口进行连接。
采用嵌入式计算平台是为了提高系统运行效率和稳定性，而相机模块则实现了对物品的高清拍摄。
3.图像采集系统需要采集图像数据，包括颜色、形状、大小等。
采集的图像数据会发送到PC客户端进行后续处理。
4.特征提取系统会根据物品的特征，如颜色、纹理、边缘等进行特征提取。
特征提取是实现自动检测的重要一步，提取特征的正确性影响着后续检测的准确性。
5.物品匹配系统会将特征信息与预设的模型进行匹配。
匹配成功表示物品通过了检测，匹配失败表示物品未通过检测。
6.结果反馈系统会将检测结果反馈给PC客户端。
系统会告知用户是否通过检测，检测时间等信息。
三、实验结果本文设计的自动检测系统的实验结果表明，系统具有很好的稳定性和实用性。
在涉及到大批量物品检测时，系统的速度也非常快，可适应不同尺寸、颜色和形状的物品。
同时，该系统能够自动分辨异常物品，充分实现了自动检测的功能。
四、总结与展望本文介绍了一个基于机器视觉的自动检测系统的设计与实现过程。
通过实验结果表明，本系统具有高效、可靠、灵敏等特点。
但是，由于技术的限制，系统仍有一定的改进空间。
未来，我们将继续不断优化理论模型和算法，不断完善软硬件配置，致力于打造更加智能和高效的自动检测系统。

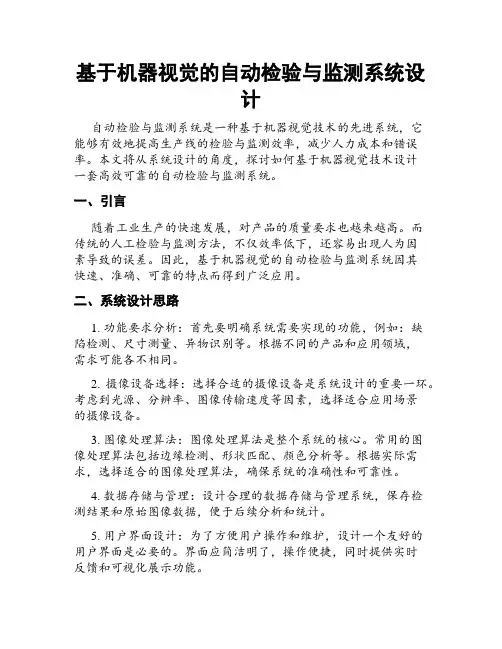

基于机器视觉的自动检验与监测系统设计自动检验与监测系统是一种基于机器视觉技术的先进系统，它能够有效地提高生产线的检验与监测效率，减少人力成本和错误率。
本文将从系统设计的角度，探讨如何基于机器视觉技术设计一套高效可靠的自动检验与监测系统。
一、引言随着工业生产的快速发展，对产品的质量要求也越来越高。
而传统的人工检验与监测方法，不仅效率低下，还容易出现人为因素导致的误差。
因此，基于机器视觉的自动检验与监测系统因其快速、准确、可靠的特点而得到广泛应用。
二、系统设计思路1. 功能要求分析：首先要明确系统需要实现的功能，例如：缺陷检测、尺寸测量、异物识别等。
根据不同的产品和应用领域，需求可能各不相同。
2. 摄像设备选择：选择合适的摄像设备是系统设计的重要一环。
考虑到光源、分辨率、图像传输速度等因素，选择适合应用场景的摄像设备。
3. 图像处理算法：图像处理算法是整个系统的核心。
常用的图像处理算法包括边缘检测、形状匹配、颜色分析等。
根据实际需求，选择适合的图像处理算法，确保系统的准确性和可靠性。
4. 数据存储与管理：设计合理的数据存储与管理系统，保存检测结果和原始图像数据，便于后续分析和统计。
5. 用户界面设计：为了方便用户操作和维护，设计一个友好的用户界面是必要的。
界面应简洁明了，操作便捷，同时提供实时反馈和可视化展示功能。
三、关键技术和方法1. 特征提取：通过适当的图像处理算法，提取产品表面的关键特征，包括尺寸、形状、颜色等。
提取到的特征将作为后续检测与监测的基础。
2. 缺陷检测：基于机器学习或深度学习算法，训练一个缺陷检测模型。
该模型能够自动识别并标记出产品表面的缺陷，例如裂纹、划痕等。
针对不同缺陷类型，可以采用不同的算法进行处理，并生成不同的报告。
3. 异物识别：在生产过程中，可能会有一些外来物体混入产品中，例如金属屑、塑料碎片等。
通过机器视觉技术，识别并排除这些异物，确保产品的质量。
4. 智能监测：结合传感器技术，实时监测关键参数，例如温度、湿度、压力等。
基于机器视觉的自动检测系统设计近年来，随着人工智能和机器学习技术的快速发展，基于机器视觉的自动检测系统在各个领域得到了广泛应用。
无论是在工业生产中的缺陷检测、医疗诊断中的病变检测，还是在交通安全中的违规行为监控，机器视觉系统已经成为一种非常重要的技术手段。
本文将从系统的设计、关键技术和应用案例等方面，探讨基于机器视觉的自动检测系统。
一、系统设计基于机器视觉的自动检测系统设计主要包括硬件设备、图像采集、图像处理和决策判断等几个方面。
1. 硬件设备硬件设备是机器视觉系统的基础，其中包括摄像头、传感器、光源等。
摄像头负责图像的采集，选择合适的摄像头可以提高图像质量和系统的稳定性。
传感器负责采集其他环境信息，如温度、湿度等。
光源则提供适当的照明条件，确保图像清晰度和准确性。
2. 图像采集图像采集是机器视觉系统的第一步，也是最关键的一步。
图像采集可以通过单张图像或者连续图像进行，也可以通过不同角度和视角对目标进行多角度采集。
采集到的图像需要具备一定的分辨率和色彩准确度。
3. 图像处理在图像采集之后，需要对采集到的图像进行处理，以提取目标的有效信息。
图像处理包括图像分割、特征提取、滤波处理等。
图像分割用于将目标从背景中分离出来，特征提取则用于提取目标的特征，如形状、颜色、纹理等。
滤波处理则是对图像进行去噪和增强。
4. 决策判断在图像处理完成之后，需要进行决策判断，以确定目标是否符合预定的标准。
决策判断通常使用分类、识别和检测等技术。
分类用于将目标划分到不同的类别，识别则是对目标进行识别，检测则是寻找目标的位置。
二、关键技术在基于机器视觉的自动检测系统中，有几个关键技术是不可或缺的。
1. 图像处理技术图像处理技术可以说是机器视觉系统的核心技术之一。
它包括图像增强、图像分割、特征提取、目标识别和目标检测等。
这些技术的优化和改进可以大大提升系统的性能和准确性。
2. 特征提取技术特征提取技术主要用于将目标从图像中提取出来，并对其进行描述。

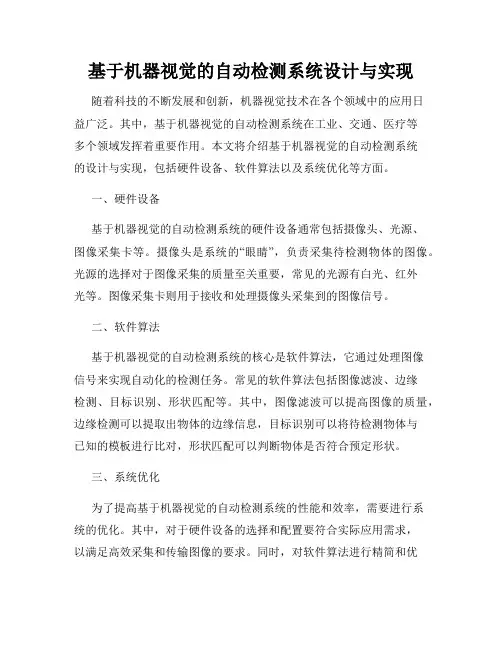

基于机器视觉的自动检测系统设计与实现随着科技的不断发展和创新，机器视觉技术在各个领域中的应用日益广泛。
其中，基于机器视觉的自动检测系统在工业、交通、医疗等多个领域发挥着重要作用。
本文将介绍基于机器视觉的自动检测系统的设计与实现，包括硬件设备、软件算法以及系统优化等方面。
一、硬件设备基于机器视觉的自动检测系统的硬件设备通常包括摄像头、光源、图像采集卡等。
摄像头是系统的“眼睛”，负责采集待检测物体的图像。
光源的选择对于图像采集的质量至关重要，常见的光源有白光、红外光等。
图像采集卡则用于接收和处理摄像头采集到的图像信号。
二、软件算法基于机器视觉的自动检测系统的核心是软件算法，它通过处理图像信号来实现自动化的检测任务。
常见的软件算法包括图像滤波、边缘检测、目标识别、形状匹配等。
其中，图像滤波可以提高图像的质量，边缘检测可以提取出物体的边缘信息，目标识别可以将待检测物体与已知的模板进行比对，形状匹配可以判断物体是否符合预定形状。
三、系统优化为了提高基于机器视觉的自动检测系统的性能和效率，需要进行系统的优化。
其中，对于硬件设备的选择和配置要符合实际应用需求，以满足高效采集和传输图像的要求。
同时，对软件算法进行精简和优化，以提高算法的计算速度和检测准确率。
此外，还可以通过引入并行计算、分布式处理等技术手段，进一步提高系统的效率和可扩展性。
四、实例应用基于机器视觉的自动检测系统在不同领域中有着广泛的应用。
以工业领域为例，自动检测系统可以用于产品质量检测，通过识别产品的外观和尺寸等参数，实现自动分类和分拣。
在交通领域，自动检测系统可以用于车牌识别和交通监控，实现交通违法行为的自动检测和记录。
此外，在医疗领域，自动检测系统可以用于医学影像分析，辅助医生进行疾病诊断和治疗方案的制定。
综上所述，基于机器视觉的自动检测系统在各个领域中的应用前景广阔。
通过合理的硬件设备选择、优化的软件算法和系统的优化，可以实现高效、准确的自动检测任务。
基于机器视觉的工业自动检测系统设计随着科技的不断发展以及工业生产的日益复杂和高效化，人们对于工业自动化的需求越来越大。
而工业自动化最重要的一环就是自动检测系统。
传统的工业检测系统需要靠人工操作，效率低下且易出错。
因此，基于机器视觉的工业自动检测系统应运而生。
一、机器视觉技术机器视觉技术是指将摄像头或其他光电传感器与计算机相结合，通过图像处理和分析等技术，实现对目标物体的识别、测量、检测和控制等自动化操作。
机器视觉技术包括图像采集、图像处理、目标识别与分析、控制输出等四个技术环节。
二、基于机器视觉的工业自动检测系统设计基于机器视觉的自动检测系统包括硬件设备和软件程序两个部分。
硬件设备主要包括光学器材和电子控制器；软件程序主要包括图像采集、图像处理、目标识别与分析、控制输出等多个模块。
1.图像采集模块图像采集模块是指采集被检测目标的图像或视频流，并将其传递给图像处理模块进行处理。
图像采集模块包括摄像头、CCD、CMOS等光电传感器，以及摄像头控制器等硬件设备。
2.图像处理模块图像处理模块是指对采集到的图像或视频流进行处理，以提取有用信息。
常见的处理方法包括滤波、增强、减噪、放大、旋转、翻转等。
图像处理模块可利用OpenCV等开源图像处理库实现。
3.目标识别与分析模块目标识别与分析模块是指利用机器视觉技术对处理后的图像进行分析，以检测出目标物体的位置、形状、尺寸、颜色等特征。
常用的目标识别算法包括Sobel算子、Canny算法、Haar小波变换等。
4.控制输出模块控制输出模块是指根据目标识别与分析的结果，对被检测物体进行控制和处理的模块。
例如，可以通过机械手臂对物体进行抓取、移动、翻转等操作。
三、机器视觉自动检测系统的应用机器视觉自动检测系统在工业生产和制造领域中应用广泛，例如1.产品质量检测——利用机器视觉技术对产品进行快速检测，以保证产品质量；2.产品装配检测——检测零部件的位置、形状和尺寸等，以保证正常装配；3.设备定位检测——检测机器人、自动化设备的位置、角度和速度等信息，以保证其正常运行。

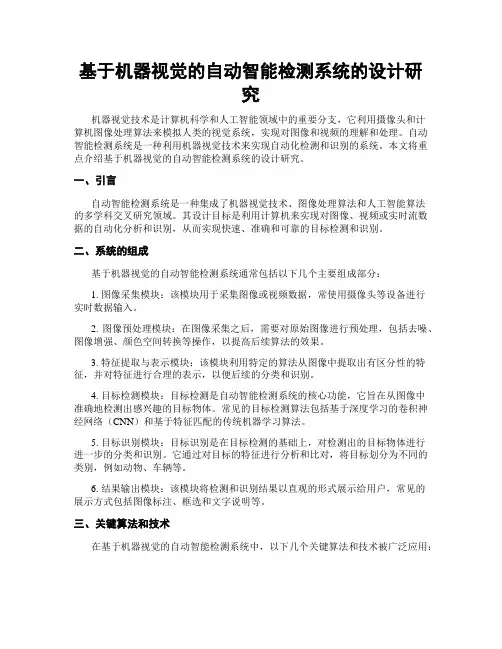

基于机器视觉的自动智能检测系统的设计研究机器视觉技术是计算机科学和人工智能领域中的重要分支，它利用摄像头和计算机图像处理算法来模拟人类的视觉系统，实现对图像和视频的理解和处理。
自动智能检测系统是一种利用机器视觉技术来实现自动化检测和识别的系统。
本文将重点介绍基于机器视觉的自动智能检测系统的设计研究。
一、引言自动智能检测系统是一种集成了机器视觉技术、图像处理算法和人工智能算法的多学科交叉研究领域。
其设计目标是利用计算机来实现对图像、视频或实时流数据的自动化分析和识别，从而实现快速、准确和可靠的目标检测和识别。
二、系统的组成基于机器视觉的自动智能检测系统通常包括以下几个主要组成部分：1. 图像采集模块：该模块用于采集图像或视频数据，常使用摄像头等设备进行实时数据输入。
2. 图像预处理模块：在图像采集之后，需要对原始图像进行预处理，包括去噪、图像增强、颜色空间转换等操作，以提高后续算法的效果。
3. 特征提取与表示模块：该模块利用特定的算法从图像中提取出有区分性的特征，并对特征进行合理的表示，以便后续的分类和识别。
4. 目标检测模块：目标检测是自动智能检测系统的核心功能，它旨在从图像中准确地检测出感兴趣的目标物体。
常见的目标检测算法包括基于深度学习的卷积神经网络（CNN）和基于特征匹配的传统机器学习算法。
5. 目标识别模块：目标识别是在目标检测的基础上，对检测出的目标物体进行进一步的分类和识别。
它通过对目标的特征进行分析和比对，将目标划分为不同的类别，例如动物、车辆等。
6. 结果输出模块：该模块将检测和识别结果以直观的形式展示给用户，常见的展示方式包括图像标注、框选和文字说明等。
三、关键算法和技术在基于机器视觉的自动智能检测系统中，以下几个关键算法和技术被广泛应用：1. 卷积神经网络（CNN）：CNN是一种深度学习算法，通过多层卷积和池化操作，实现对具有层级结构的图像特征的提取和表示。
其在目标检测和识别任务中取得了显著的成果。

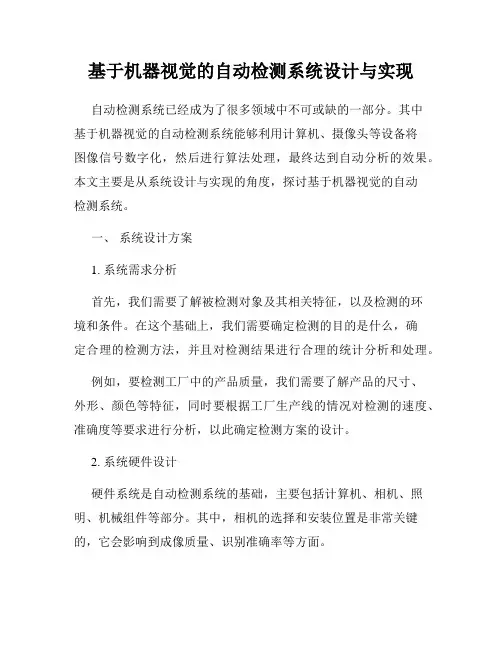

基于机器视觉的自动检测系统设计与实现自动检测系统已经成为了很多领域中不可或缺的一部分。
其中基于机器视觉的自动检测系统能够利用计算机、摄像头等设备将图像信号数字化，然后进行算法处理，最终达到自动分析的效果。
本文主要是从系统设计与实现的角度，探讨基于机器视觉的自动检测系统。
一、系统设计方案1. 系统需求分析首先，我们需要了解被检测对象及其相关特征，以及检测的环境和条件。
在这个基础上，我们需要确定检测的目的是什么，确定合理的检测方法，并且对检测结果进行合理的统计分析和处理。
例如，要检测工厂中的产品质量，我们需要了解产品的尺寸、外形、颜色等特征，同时要根据工厂生产线的情况对检测的速度、准确度等要求进行分析，以此确定检测方案的设计。
2. 系统硬件设计硬件系统是自动检测系统的基础，主要包括计算机、相机、照明、机械组件等部分。
其中，相机的选择和安装位置是非常关键的，它会影响到成像质量、识别准确率等方面。
在硬件设计方面，还需要根据实际情况选择合适的机械组件，例如运输带、传送带、机器手臂等，以此实现物体的自动识别、取放等操作。
3. 系统软件设计软件设计是自动检测系统的核心，通过算法设计和编程来实现图像处理、识别、检测、分析等功能。
在软件设计方面，需要考虑以下几个方面：(1) 图像处理图像处理的目的是提取影像中物体的特征，包括色彩、纹理、形状等。
常用的图像处理方法有：图像增强、去噪、滤波、分割、特征提取等。
例如，我们可以通过阈值分割方法将目标物体与背景分离出来；通过直方图均衡化改善图像的对比度等。
(2) 物体识别物体识别是自动检测系统中最关键的一个环节，常用的识别方法有：模板匹配、特征匹配、形状匹配等。
例如，在工厂中，我们可以通过相机拍摄到产品的图像，在对其进行处理和识别后，实现对产品大小、重量、质量等方面的自动检测。
(3) 检测算法选择不同的检测对象和环境，需要选择不同的检测算法。
常用的检测算法有：形状分析、颜色分析、边缘检测、光度学分析等。

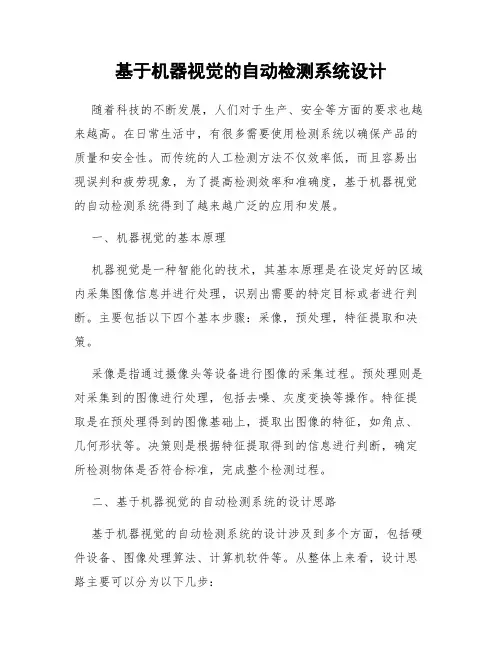

基于机器视觉的自动检测系统设计随着科技的不断发展，人们对于生产、安全等方面的要求也越来越高。
在日常生活中，有很多需要使用检测系统以确保产品的质量和安全性。
而传统的人工检测方法不仅效率低，而且容易出现误判和疲劳现象，为了提高检测效率和准确度，基于机器视觉的自动检测系统得到了越来越广泛的应用和发展。
一、机器视觉的基本原理机器视觉是一种智能化的技术，其基本原理是在设定好的区域内采集图像信息并进行处理，识别出需要的特定目标或者进行判断。
主要包括以下四个基本步骤：采像，预处理，特征提取和决策。
采像是指通过摄像头等设备进行图像的采集过程。
预处理则是对采集到的图像进行处理，包括去噪、灰度变换等操作。
特征提取是在预处理得到的图像基础上，提取出图像的特征，如角点、几何形状等。
决策则是根据特征提取得到的信息进行判断，确定所检测物体是否符合标准，完成整个检测过程。
二、基于机器视觉的自动检测系统的设计思路基于机器视觉的自动检测系统的设计涉及到多个方面，包括硬件设备、图像处理算法、计算机软件等。
从整体上来看，设计思路主要可以分为以下几步：1.确定检测对象及其特征。
在设计过程中，需要确定检测的具体目标、检测方法，以及准确度等要求。
例如，对于产品外观缺陷检测，要明确待检测的缺陷类型、位置、大小等。
2.选择适合的硬件设备。
硬件设备是机器视觉系统的基础，选择适合的硬件设备可以提高整个系统的稳定性和准确率。
在选择过程中，需要考虑设备的分辨率、速度、稳定性等因素。
例如，对于要采集高清图像的场景，需要选择分辨率较高的相机，以确保图像质量。
3.选择适合的图像处理算法。
在进行自动检测时，需要进行图像处理以提取出所需的特征信息，这需要使用合适的图像处理算法。
常用的算法包括边缘检测、模板匹配、颜色分割等。
4.编写检测算法的代码。
根据所选择的图像处理算法，输入相关的参数，编写相应的代码以实现自动检测功能。
5.搭建计算机软硬件环境。
在进行代码编写过程中，需要搭建计算机软硬件环境，包括安装相应的编程软件、驱动程序以及组装计算机硬件等。
February 2010作者简介：王烨青，常州信息职业技术学院电子与电气工程学院助教；研究方向：自动测试计量技术及仪器。

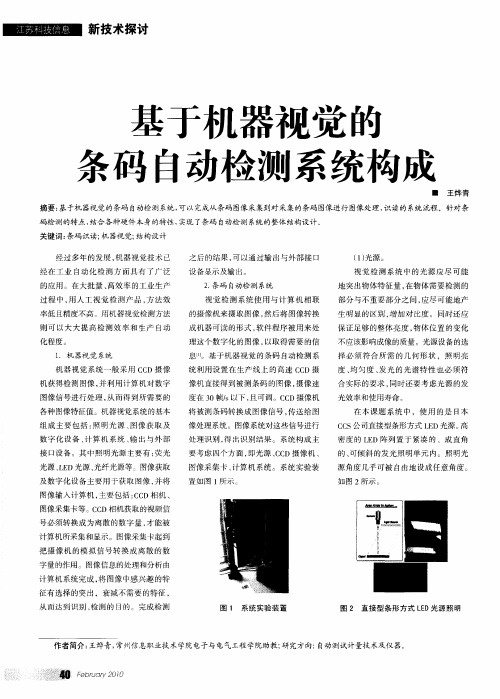

基于机器视觉的条码自动检测系统构成摘要：基于机器视觉的条码自动检测系统，可以完成从条码图像采集到对采集的条码图像进行图像处理、识读的系统流程。
针对条码检测的特点，结合各种硬件本身的特性，实现了条码自动检测系统的整体结构设计。
关键词：条码识读;机器视觉;结构设计■王烨青经过多年的发展，机器视觉技术已经在工业自动化检测方面具有了广泛的应用。
在大批量、高效率的工业生产过程中，用人工视觉检测产品，方法效率低且精度不高。
用机器视觉检测方法则可以大大提高检测效率和生产自动化程度。
1．机器视觉系统机器视觉系统一般采用CCD 摄像机获得检测图像，并利用计算机对数字图像信号进行处理，从而得到所需要的各种图像特征值。
机器视觉系统的基本组成主要包括：照明光源、图像获取及数字化设备、计算机系统、输出与外部接口设备。
其中照明光源主要有：荧光光源、LED 光源、光纤光源等。
图像获取及数字化设备主要用于获取图像，并将图像输入计算机，主要包括：CCD 相机、图像采集卡等。
CCD 相机获取的视频信号必须转换成为离散的数字量，才能被计算机所采集和显示。
图像采集卡起到把摄像机的模拟信号转换成离散的数字量的作用。
图像信息的处理和分析由计算机系统完成，将图像中感兴趣的特征有选择的突出，衰减不需要的特征，从而达到识别、检测的目的。
完成检测之后的结果，可以通过输出与外部接口设备显示及输出。
2.条码自动检测系统视觉检测系统使用与计算机相联的摄像机来摄取图像，然后将图像转换成机器可读的形式，软件程序被用来处理这个数字化的图像，以取得需要的信息[1]。
基于机器视觉的条码自动检测系统利用设置在生产线上的高速CCD 摄像机直接得到被测条码的图像，摄像速度在30帧/s 以下，且可调。
CCD 摄像机将被测条码转换成图像信号，传送给图像处理系统。
图像系统对这些信号进行处理识别，得出识别结果。
系统构成主要考虑四个方面，即光源、CCD 摄像机、图像采集卡、计算机系统。
系统实验装置如图1所示。
（１）光源。
视觉检测系统中的光源应尽可能地突出物体特征量，在物体需要检测的部分与不重要部分之间，应尽可能地产生明显的区别，增加对比度。
同时还应保证足够的整体亮度，物体位置的变化不应该影响成像的质量。
光源设备的选择必须符合所需的几何形状，照明亮度、均匀度、发光的光谱特性也必须符合实际的要求，同时还要考虑光源的发光效率和使用寿命。
在本课题系统中，使用的是日本CCS 公司直接型条形方式LED 光源。
高密度的LED 阵列置于紧凑的、成直角的、可倾斜的发光照明单元内。
照明光源角度几乎可被自由地设成任意角度。
如图2所示。
图1系统实验装置图2直接型条形方式LED 光源照明新技术探讨40February 2010使用直接型条形方式LED 光源照明，所拍摄的图像受表面材料和背景影响较小，所得图像对比度好，图像质量较高。
尤其在对容易反光的表面材料拍摄时，能很好地抑制反光，避免了有用信息的丢失，有利于减少系统处理时间，加快识读速度，提高识读正确率。
图3为使用光源照明的二维条形码图像。
（２）ＣＣＤ摄像机。
在选择CCD 相机时，要考虑以下几个方面：①根据光敏像素的排列方式，CCD 可分为面阵CCD 和线阵CCD 两大类。
光敏元排成一行的称为线阵CCD ，面阵CCD 的光敏元排列为一个平面，它包含若干行和列的结合。
对于线阵CCD ，它直接接收一维光信息，不能直接将二维图像转换为视频信号输出。
为了得到整个二维图像的视频信号，就必须应用扫描的方法实现。
而面阵CCD 就能够直接将二维图像转换为视频信号输出。
线阵CCD 精度较高，主要用于产品外部尺寸的非接触检测、控制和分类，产品表面质量评定，自动化及机器人视觉中的精确定位等。
面阵CCD 主机用于图像记录、储存、计算机视觉测量等方面[2]。
对于机器视觉的应用，一般都使用面阵CCD 。
②按颜色，相机可以分为黑白和彩色。
其中，黑白相机比彩色相机的分辨率高，而且数据采集速度快。
彩色相机则可以提供更强的观察和区别能力，因此价格比黑白相机昂贵。
对于本课题的研究对象商品条码，由于不需要研究其色彩信息，因此选择黑白相机即可满足要求。
③相机的输出接口形式有RS422、RS644、USB 、IEEE1394以及Cameralink 等。
在选择相机时，要注意图像采集卡是否支持所选相机的输出形式。
CCD 器件是系统获得待处理信号的重要部分，直接影响到整个系统方案的成败。
在本课题系统中，根据系统的实际情况和具体要求，采用台湾敏通公司生产的MTV-1881EX 摄像机。
该摄像机使用的是SONY 面阵CCD ，ICX039DLA ，其光谱响应灵敏度的峰值约位于λ=518nm 处，与正常人眼的明视觉光谱光视效率峰值比较接近。
图4所示为其光谱响应灵敏度曲线。
图4敏通M TV -1881EX 用C C D 光谱响应灵敏度曲线（３）图像采集卡。
在选择图像采集卡时，需要考虑以下几个问题：①所支持的相机类型。
因为相机有面阵和线阵之分，所以在选择图像采集卡时要看它支持哪种扫描方式，最好是几种方式都支持。
此外，相机有黑白和彩色之分，且彩色相机还有8位、16位、24位和32位之分。
针对这些情况，选用图像采集卡时要主意其是否支持这些图像类型，是选择彩色卡还是单色卡及采用多少位数的彩色卡。
另外，相机的输出形式有RS422、RS644、USB 、IEEE1394以及Cameralink 等，图像采集卡要支持相机信号输出形式。
②数字I/O 口。
一套机器视觉系统中并不是只有一个相机。
当采用多相机方案时，就必须考虑多路视频信号的同步性。
即图像采集卡能同时给多个相机发出复合同步信号，从而保证不同设备输出的视频信号具有相同的帧起始时间[3]。
多个相机就会有多个输出信号，这就要求图像采集卡支持多路输入输出。
③数据流量。
大多数图像采集卡都是基于PCI 形式的，这就有一个数据流量大小的问题。
PCI 接口的最大理论带宽为132MB/S ，但在实际使用过程中通常只能达到50~90MB/S 。
如果瞬间数据流量太大，就可能导致数据丢失。
为了解决这个问题，图像采集卡上应该有数据缓存。
有的图像采集卡上有板上内存，可解决这个问题。
在本课题系统中，选用加拿大Ma －trox 公司的Orion 图像采集卡。
该图像采集卡兼容S -Video 、PAL/NTSC 、RGB 、RS-170/CCIR 等视频格式，支持8路视频输入，任意视频扫描，支持触发输入，支持显示分辨率1280×1024，32M 图形和显示缓存。
Matrox 公司的图像采集卡都有一个平台支持，即Inspector+MIL （Matrox Image Library ）。
（４）计算机系统。
在视觉测量系统中，摄像机所获取的图像受到种种条件的限制和随机干扰，往往不能在视觉系统中直接使用，而需要利用计算机软件系统对所采集的图像进行处理，再加以识别检测。
本课题的计算机软件系统主要包括Microsoft Visual C++6.0、Matrox Inspector3.0以及Wit8.1。
应用软件与被测对象直接相关，可贯穿整个视觉检测过程，主要包括图像输入程序、目标图像预处理程序、图像识别程序、结果显示程序、系统界面生成程序等。
加拿大Matrox 公司的Inspector 图像处理软件是基于Windows 的软件，其中包含了一些交互式的、基本的图像处理和分析技术，可自定义参数。
在开发本课题系统时，对于待识别的条码图像，利用Wit ，在不用编程的情图3二维条形码照明效果图新技术探讨41况下，选择和设计合适的处理和分析算法对图像进行处理分析实验，节省了研究时间。
同时，利用Visual C++开发自己的优秀图像处理与识别算法，嵌入到Wit中去，实现复杂环境中条码图像的自动检测。
3.结论基于机器视觉的条码自动识读系统，完成了从条码图像采集到对采集的条码图像进行图像处理、识读的系统流程。
根据特定的被测对象，结合各种硬件本身的特性，选用了直接型照明方式的条形LED光源、敏通公司生产的MTV-1881EX面阵CCD摄像机、加拿大Matrox公司的Orion图像采集卡等主要硬件设备。
在软件方面，确定了系统软件和应用软件开发平台，实现了条码自动检测系统的整体架构设计。
参考文献[1]王烨青，杨永跃．机器视觉在流水线条形码识别中的应用[J]．电子测量与仪器学报，2006，20（6）:102-105.[2]王庆友．CCD应用技术[M]．天津：天津大学出版社，2000.[3]刘焕军．机器视觉中的图像采集技术[J]．电脑与信息技术．2003（1）:18-21.（编辑蔡忆宁）江苏省专项资金项目承担企业囊获江苏省专利金奖获奖企业12月31日，江苏省知识产权局、江苏省财政厅联合发文对第六届江苏省专利奖获奖项目进行表彰。
这次共评选出10项江苏省专利金奖，100项江苏省专利优秀奖。
专利金奖中除4项所属高校专利外，其余6项均来自我省科技型企业，南京联创科技股份有限公司、江苏新天地生物肥料工程中心有限公司、无锡尚德太阳能电力有限公司、常州市牛塘化工厂有限公司、南通市神马电力科技有限公司、常熟开关制造有限公司等6家企业均为专项资金项目承担企业；江苏省专利优秀奖中有90项来自化工、机械制造、电子、医药等领域的科技型企业，其中42项来自专项资金项目承担企业。
这反映出高新技术企业逐渐成为江苏知识产权创造运用的重要力量。
通过省科技成果转化专项资金项目的实施，不仅一大批体现国家水平的自主创新成果在我省成功转化，而且迅速壮大起一批掌握核心技术、拥有自主知识产权和自有品牌的行业创新骨干企业，这些企业的行业位次快速提升，自主研发能力显著增强，成为我省高新技术产业发展的“领头雁”。
南京联创在3G通信领域取得了一系列成果，开发完成3G经营分析、业务支撑、运营支撑3大系列11个软件产品，获得40余项国内外发明专利。
江苏新天地氨基酸肥料有限公司和南京农业大学共同研制成功解决作物连作瓶颈的微生物有机肥，防治黄瓜、西瓜、香蕉等经济作物枯萎病的生防率已达到80%以上，比常规农药防治率提高2～3倍，获授权专利16件。
无锡尚德太阳能电力有限公司采用PLUTO技术开发的高效低成本P型单晶硅电池转换效率达到19%，多晶硅电池转换效率达到17%，转换效率比一般电池提高10%；申请发明专利2件，参与制订4项国家技术标准；已通过了国际电工委员会（IEC）认证，目前已销售2MW。
常州市牛塘化工厂有限公司自主创新研发出全球公认的最安全健康、无热量、无脂肪甜味剂———国产三氯蔗糖，主持制订《食品添加剂三氯蔗糖》国家标准，产品提纯度、收率都高于国外先进水平，打破国外公司的市场垄断，打赢跨国专利官司，三氯蔗糖产量和市场占有率均居亚洲第一位。
