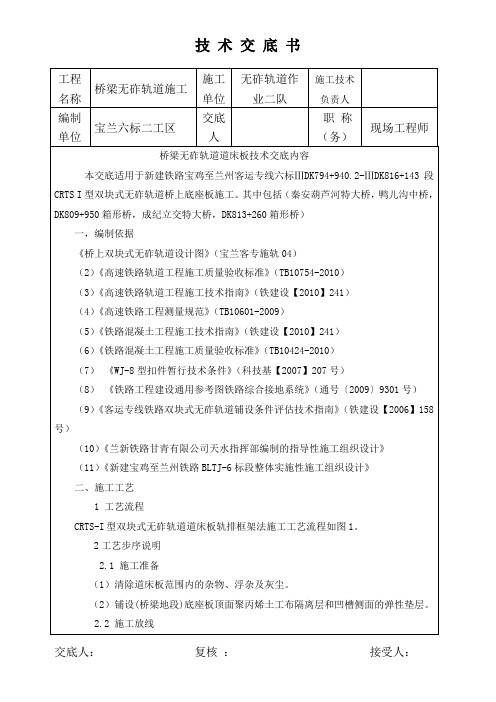

桥梁道床板施工技术交底
（4）安装轨向调节器
桥梁地段轨向调节器靠桥梁中线侧的轨向调节器的一端支撑至轨排的托梁上，另一端支顶到梁面锚固钢筋上；靠防撞墙侧轨向调节器安装支撑到防撞墙上；路基地段轨向调节器的一端支撑至轨排的托梁上，另一端支撑到路基支撑层上。
2.5轨排粗调
采用手动起道机进行轨排高程控制，每榀排架配备两侧对称4个起道机同时起道，达到设计高度后利用轨道排架横向、竖向调整机构，按照先中线后水平的顺序循环进行。
2.11轨排框架及摸板的拆除、场内运输
1、松动轨排框调节器
混凝土初凝后（混凝土浇注后约1小时，用手压混凝土没有凹槽或有点硬度），两侧同时调松调节器螺杆90度。
2、松扣件、松横向摸板
混凝土终凝前（混凝土浇注后约2-4小时），拧松所有扣件，松开鱼尾板夹板螺栓，以防框架应力拉裂混凝土。同时提松所有横向模板和施工缝模板。
表面经三次压光收面且无明水，及时用喷雾器喷洒养护剂，为防止喷洒不均匀需用滚筒刷配合作业，确保养护剂喷洒均匀，养护剂用量为0.4kg/m2。为避免混凝土在养护过程中因早温差变化大造成开裂，新浇注的混凝土尽量（24小时）在作业棚内养护，在作业棚移开后及时覆盖土工布养护。
混凝土强度未达到设计强度的70%之前，严禁在道床板上行车或碰撞轨道部件。
（3）组装轨排
对轨枕承轨台和扣件组成部分逐一清理，人工配合吊车通过专用排架调具平稳、缓慢地将排架放置于轨枕上，使用扭距扳手将扣件定位，使钢轨与垫板贴合，弹条两端下沿必须压在轨脚上，保证扣压力达到设计要求，将轨道排架和轨枕组成轨排。避免扣件发生塑性变形，否则应以更换。在安装扣件前，对轨枕螺栓孔注专用油脂，并用手试拧扣件螺栓。两人一组对面操作，用钢尺按轨枕间距进行检查，轨枕应方正，间距偏差不应大于5mm，按160N.m扭距要求上紧螺栓。
桥梁地段轨向调节器靠桥梁中线侧的轨向调节器的一端支撑至轨排的托梁上，另一端支顶到梁面锚固钢筋上；靠防撞墙侧轨向调节器安装支撑到防撞墙上；路基地段轨向调节器的一端支撑至轨排的托梁上，另一端支撑到路基支撑层上。
2.5轨排粗调
采用手动起道机进行轨排高程控制，每榀排架配备两侧对称4个起道机同时起道，达到设计高度后利用轨道排架横向、竖向调整机构，按照先中线后水平的顺序循环进行。
2.11轨排框架及摸板的拆除、场内运输
1、松动轨排框调节器
混凝土初凝后（混凝土浇注后约1小时，用手压混凝土没有凹槽或有点硬度），两侧同时调松调节器螺杆90度。
2、松扣件、松横向摸板
混凝土终凝前（混凝土浇注后约2-4小时），拧松所有扣件，松开鱼尾板夹板螺栓，以防框架应力拉裂混凝土。同时提松所有横向模板和施工缝模板。
表面经三次压光收面且无明水，及时用喷雾器喷洒养护剂，为防止喷洒不均匀需用滚筒刷配合作业，确保养护剂喷洒均匀，养护剂用量为0.4kg/m2。为避免混凝土在养护过程中因早温差变化大造成开裂，新浇注的混凝土尽量（24小时）在作业棚内养护，在作业棚移开后及时覆盖土工布养护。
混凝土强度未达到设计强度的70%之前，严禁在道床板上行车或碰撞轨道部件。
（3）组装轨排
对轨枕承轨台和扣件组成部分逐一清理，人工配合吊车通过专用排架调具平稳、缓慢地将排架放置于轨枕上，使用扭距扳手将扣件定位，使钢轨与垫板贴合，弹条两端下沿必须压在轨脚上，保证扣压力达到设计要求，将轨道排架和轨枕组成轨排。避免扣件发生塑性变形，否则应以更换。在安装扣件前，对轨枕螺栓孔注专用油脂，并用手试拧扣件螺栓。两人一组对面操作，用钢尺按轨枕间距进行检查，轨枕应方正，间距偏差不应大于5mm，按160N.m扭距要求上紧螺栓。
整体道床安装安全技术交底模板
一、工程名称：XXX工程项目二、施工单位：XXX施工有限公司三、建设单位：XXX建设单位四、分项工程名称：整体道床安装五、交底部门：安全管理部门六、交底人：XXX七、施工期限：年月日至年月日八、接受交底班组或员工签名：九、交底内容：1. 进入施工现场的操作人员必须戴好安全帽，扣好帽带。
操作人员严禁穿硬底鞋及有跟鞋作业。
2. 高处和临边洞口作业应设护栏，张安全网，如无可靠防护措施，必须佩带安全带，扣好带扣。
3. 工作前应先检查使用的工具是否牢固，扳手等工具必须用绳链系挂在身上，钉子必须放在工具袋内，以免掉落伤人。
工作时要思想集中，防止钉子扎脚和空中滑落。
4. 整体道床安装前，应对施工区域进行清理，确保无杂物、坑洞等危险源。
施工区域应设置明显的警示标志。
5. 整体道床安装过程中，应按照以下步骤进行：（1）测量放线：根据设计图纸，进行测量放线，确保道床安装位置准确。
（2）模板安装：模板应安装牢固，不得松动，并设置足够的支撑，防止模板变形。
（3）混凝土浇筑：混凝土应搅拌均匀，严格按照配合比进行浇筑，确保混凝土质量。
（4）振捣密实：混凝土浇筑完成后，应立即进行振捣密实，排除气泡，提高混凝土强度。
（5）养护：混凝土浇筑完成后，应进行养护，确保混凝土强度达到设计要求。
6. 支模时应按规定的作业程序进行，模板未固定前不得进行下一道工序。
严禁在连接件和支撑件上攀登上下。
7. 支模时，操作人员不得站在支撑上，而应设立人板，以便操作人员站立。
立人板应用木质中板为宜，并确保其稳定性。
8. 在混凝土浇筑过程中，应有专人检查模板、支撑的稳定性，发现异常情况应及时处理。
9. 整体道床安装完成后，应对施工区域进行清理，确保无遗漏的模板、工具等杂物。
10. 作业过程中，应加强安全意识，严格遵守操作规程，确保施工安全。
十、注意事项：1. 操作人员应熟悉整体道床安装工艺，掌握安全操作技能。
2. 施工现场应配备必要的安全防护设施，如安全网、防护栏杆等。
道床板凿出安全技术交底模板
一、工程名称： [具体工程名称]二、交底日期：年月日三、施工单位： [施工单位名称]四、分项工程名称：道床板凿出五、交底提要：为确保道床板凿出作业的安全进行，特制定本安全技术交底，要求所有参与作业人员严格遵循以下安全操作规程。
六、交底内容：1. 作业前准备：- 检查作业区域，确保无障碍物，通风良好。
- 确认凿出设备状态良好，工具齐全且处于安全状态。
- 检查个人防护装备，如安全帽、防护眼镜、防尘口罩、手套等。
2. 安全操作规程：- 作业人员必须穿戴好个人防护装备，并正确使用安全带。
- 使用凿出设备前，应详细阅读设备操作手册，了解设备性能和安全注意事项。
- 作业前，对道床板进行初步检查，确认无松散、破损等情况。
- 作业过程中，应保持专注，不得分心。
- 使用凿出设备时，确保设备稳定固定，避免因设备移动造成伤害。
- 操作过程中，如发现异常情况，应立即停止作业，检查原因并处理。
3. 高处作业安全：- 如需进行高处作业，必须搭设安全防护设施，如脚手架、防护栏杆等。
- 高处作业人员应系好安全带，安全带应固定在可靠的固定点上。
- 高处作业时，严禁在同一垂直面进行上下操作。
- 高处作业区域下方不得有人员通行。
4. 机械操作安全：- 机械设备操作人员必须经过专业培训，取得操作资格。
- 操作前，应检查机械设备是否处于正常状态。
- 操作过程中，不得擅自离开工作岗位，确保设备运行安全。
- 机械设备发生故障时，应立即停机，切断电源，并采取必要的安全措施。
5. 废弃物处理：- 作业过程中产生的废弃物应按照规定进行分类存放，及时清理。
- 禁止将废弃物随意丢弃，以免造成环境污染。
6. 紧急情况处理：- 作业过程中如发生意外，应立即停止作业，组织人员实施救援。
- 如遇紧急情况，应立即启动应急预案，采取必要措施，确保人员安全。
七、注意事项：- 作业人员必须遵守本安全技术交底，不得擅自更改作业方法。
- 作业过程中，如发现安全隐患，应立即报告，并及时整改。
道床焊接挡板安全技术交底模板
一、交底项目：道床焊接挡板施工二、交底目的：为确保道床焊接挡板施工过程中的安全，降低安全事故发生的风险，提高施工人员的安全意识，特进行安全技术交底。
三、交底时间：年月日四、交底对象：全体参与道床焊接挡板施工的施工人员、管理人员及监理人员。
五、交底内容：1. 施工前的准备工作：- 施工前，应对施工现场进行全面的安全检查，确保施工环境安全。
- 检查施工工具和设备是否完好，特别是焊接设备、防护用品等。
- 对施工人员进行安全技术培训，确保其掌握焊接操作规程和安全注意事项。
2. 施工过程中的安全措施：- 人员安全：- 所有施工人员必须佩戴安全帽、防护眼镜、手套、耳塞等个人防护用品。
- 施工人员应穿合适的服装，不得穿硬底鞋、高跟鞋等。
- 高处作业时，必须佩戴安全带，并做好安全防护措施。
- 设备安全：- 焊接设备应定期检查和维护，确保其处于良好状态。
- 焊接作业前，应检查电源线路是否安全可靠，防止触电事故。
- 焊接作业现场应设置隔离区域，防止非作业人员进入。
- 材料安全：- 焊接材料应妥善存放，防止因潮湿、受潮等原因导致焊接质量下降。
- 焊接作业现场应保持整洁，防止材料堆放不稳造成意外伤害。
3. 操作规程：- 焊接操作人员应熟悉焊接设备的操作规程，严格按照规程进行操作。
- 焊接作业前，应检查焊接接头是否牢固，防止因接头松动导致焊接失败或安全事故。
- 焊接过程中，应保持焊接设备的稳定，防止因设备晃动造成焊接质量下降或安全事故。
4. 应急处置：- 发生火灾时，应立即切断电源，使用灭火器进行灭火。
- 发生触电事故时，应立即切断电源，并采取急救措施。
- 发生高处坠落事故时，应立即进行救援，并采取必要的安全措施防止事故扩大。
六、接受交底人：（签名）七、交底人：（签名）八、备注：1. 施工过程中，如遇特殊情况，应及时向项目负责人报告，并采取相应的安全措施。
2. 本安全技术交底内容为施工过程中的基本要求，具体施工操作还需根据实际情况进行调整。
道床板施工技术交底
道床板施工技术交底一、隔离层、弹性垫层施工1、设计情况底座顶面设置中间隔离层，见“中间隔离层布置图”。
隔离层采用聚丙烯土工布，其技术性能详见“聚丙烯土工布主要技术指标”。
限位凹槽侧面铺设8mm厚弹性垫层，由弹性垫板和泡沫板组成，见“图10.5-2凹槽弹性垫层详图”。
弹性垫板分为A、B型两种，A 型弹性垫板尺寸为880×60×8mm，B型弹性垫板尺寸为600×60×8mm。
弹性垫板技术性能详见“表10.5-2弹性垫板材料技术性能指标”。
中间隔离层布置图聚丙烯土工布主要技术指标项目名称单位标准值引用标准单位面积的质量g/m2≥700厚度mm≥4纵向抗拉强度KN/m40EN10319横向抗拉强度KN/m45EN10319断裂延伸率%60～100EN10319摩擦系数＞0.5与混凝土面凹槽弹性垫层详图弹性垫板材料技术性能指标项目名称单位标准值试验方法绍尔A型硬度度/HA80±5GB531抗拉强度MPa≥12GB528扯断伸长率%≥250撕裂强度N/mm≥30GB529压缩永久变形（24h、100℃）%≤30GB529耐碱性（饱和Ca（OH）2、24h、23℃）体积变化率%≤5GB7759阿克隆磨耗cm3/1.61Km≤0.6GB1690脆性温度℃＜-30GB1682热空气老化（7d、100℃）抗拉强度MPa≥10GB3512扯断伸长率%≥200硬度变化度/HA≤82、隔离层、弹性垫层施工底座板混凝土强度达到设计强度的75%后，方可施工隔离层和弹性垫板。
其施工步骤如下：1）技术员核对底座混凝土结构尺寸、凹槽位置及结构尺寸。
检查并采用高压水清洁底座表面和凹槽底面。
2）技术员核对无误后由质检员报请现场监理工程师对底座尺寸、凹槽位置及尺寸进行验收，合格后开始施工隔离层和弹性垫层，如有修补应通知监理。
3）根据每块底座板的长度采用裁纸刀及3m长铝合金尺裁取4mm 厚的聚丙烯土工布（土工布的宽度为定尺2.8m，与道床板同宽），铺设于底座板顶面，铺设时应平整、无褶皱、无破损，接缝采用对接，不得重叠，四周采用粘胶将土工布粘贴牢固。

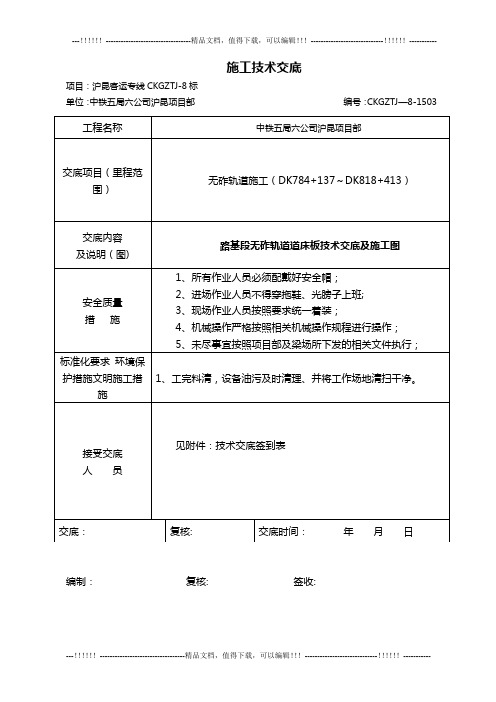

路基段道床板技术交底
施工技术交底项目：沪昆客运专线CKGZTJ-8标单位：中铁五局六公司沪昆项目部编号：CKGZTJ—8-1503编制：复核: 签收:3、施工人员、材料、工装设备组织进场到位。
3。
2.2钢筋的布设绑扎1、道床板采用双层配筋, 纵向上层设置9根Φ16钢筋，纵向下层设置11根Φ20钢筋，横向两轨枕间上下层分别设置2根Φ16钢筋，道床板尽量做到连续施工，因外界因素而中断后应设施工缝，施工缝处道床纵向钢筋不得断开。
道床板施工前应进行计划,确定每天浇筑的起终点和施工缝类型,并据此安装模板、钢网板、植筋和邦扎辅助钢筋，钢筋间绝缘处理。
施工缝钢筋搭接长度满足要求。
2、钢筋的绑扎除纵横向接地钢筋间交叉点按规定进行焊接外，其余纵向钢筋与横向钢筋（含轨枕桁架筋横向钢筋）交叉点处均设置绝缘卡。
3、如果道床板混凝土浇筑中断时间超过24小时，要在施工缝两侧各设置2排4列M27抗剪力固定销钉。
销钉长350mm,植入深度200mm,外露150mm。
钢筋布设如下图：道床板钢筋布设横断面图道床板钢筋布设平面图4、钢筋加工及安装过程中钢筋的级别、直径大小、位置、根数和间距均应符合设计要求,绑扎或焊接的钢筋网和钢筋骨架不得有变形、松脱和开焊，钢筋位置的允许偏差不得超过下表规定值:伸缩缝平面布置图伸缩缝结构横断面图纵向模板采用小型组合式模板，人工进行安装。
2、注意事项①、模板安装不能扰动已粗调完的轨排。
②、模板表面须保持干净，脱模剂应分布均匀，不能污染已绑扎好的道床板钢筋.3。
2。
5轨精调1、采用先进的全站仪、专用便携式电脑、无线通讯检测轨道高低、轨向、水平、轨距等参数，使无砟轨道施工铺设达到高速铁路的要求.轨道精调完成后，工具轨达到以下标准。
道床板施工作业 安全技术交底(洋县)资料
（5）、混凝土浇筑后，按要求进行养护，养护期一般不少于10d。
（6）、为避免轨排温度变形对道床板混凝土施工产生影响，在道床板混凝土浇筑完成后，应及时松开扣件，松开扣件一般在松解螺杆调节器后1～2h，正确的时机应通过试验检测后与现场监理工程师共同确认。
（7）、道床板混凝土强度达到5MPa后，方可拆除模板和螺杆支撑架，并及时采用高强度无收缩砂浆对遗留的螺杆孔洞进行封堵。并切除道床板外侧多余的土工布。
2、钢筋笼吊运过程中由专人指挥，提前通知其他作业人员注意避让。
3、严格执行起重吊装作业中“十不吊”规定。
物体打击
1、作业人员未按要求佩戴个人防护用品
2、交叉作业时未采取防护措施。
3、搬运或吊装模板时未绑扎牢固。
1、加强作业人员安全知识培训，正确使用劳动防护用品。
2、在交叉作业时禁止随意抛物。
3、在搬运或吊装过程中作业人员进行避让。
3、隧道段道床板施工要求
（1）、本标段内隧道均为有仰拱隧道，隧道无砟轨道基础验收合格后，方可进行道床板的施工。道床板范围内仰拱回填层应进行拉毛处理。
（2）、隧道直线段无砟轨道道床板顶面横向沿隧道中心线两侧设置0.7%的坡度，避免积水。
（3）、按设计图纸放置道床板底层钢筋网，在纵横向钢筋交叉处或纵向钢筋搭接处设置绝缘卡。将预先组装好的轨排按照轨排位置依次布设。
（1）、在浇筑路基道床板混凝土前，对路基支承层进行验收，支承层表面的拉毛应均匀，清晰、整齐，当拉毛质量不符合要求或者拉毛破坏时必须重新凿毛，确保道床板混凝土与支承层的连接质量。
（2）、路基上道床板布置为整体布置，不划分单元板。
（3）、在浇筑路基道床板混凝土前，应对路基支承层顶面进行清洁，并提前洒水预湿，并保持几小时的湿润状态。
（6）、为避免轨排温度变形对道床板混凝土施工产生影响，在道床板混凝土浇筑完成后，应及时松开扣件，松开扣件一般在松解螺杆调节器后1～2h，正确的时机应通过试验检测后与现场监理工程师共同确认。
（7）、道床板混凝土强度达到5MPa后，方可拆除模板和螺杆支撑架，并及时采用高强度无收缩砂浆对遗留的螺杆孔洞进行封堵。并切除道床板外侧多余的土工布。
2、钢筋笼吊运过程中由专人指挥，提前通知其他作业人员注意避让。
3、严格执行起重吊装作业中“十不吊”规定。
物体打击
1、作业人员未按要求佩戴个人防护用品
2、交叉作业时未采取防护措施。
3、搬运或吊装模板时未绑扎牢固。
1、加强作业人员安全知识培训，正确使用劳动防护用品。
2、在交叉作业时禁止随意抛物。
3、在搬运或吊装过程中作业人员进行避让。
3、隧道段道床板施工要求
（1）、本标段内隧道均为有仰拱隧道，隧道无砟轨道基础验收合格后，方可进行道床板的施工。道床板范围内仰拱回填层应进行拉毛处理。
（2）、隧道直线段无砟轨道道床板顶面横向沿隧道中心线两侧设置0.7%的坡度，避免积水。
（3）、按设计图纸放置道床板底层钢筋网，在纵横向钢筋交叉处或纵向钢筋搭接处设置绝缘卡。将预先组装好的轨排按照轨排位置依次布设。
（1）、在浇筑路基道床板混凝土前，对路基支承层进行验收，支承层表面的拉毛应均匀，清晰、整齐，当拉毛质量不符合要求或者拉毛破坏时必须重新凿毛，确保道床板混凝土与支承层的连接质量。
（2）、路基上道床板布置为整体布置，不划分单元板。
（3）、在浇筑路基道床板混凝土前，应对路基支承层顶面进行清洁，并提前洒水预湿，并保持几小时的湿润状态。
道床板凿除安全技术交底模板
一、交底目的为确保道床板凿除作业的安全顺利进行，防止意外事故发生，特制定本安全技术交底。
二、交底对象参与道床板凿除作业的所有施工人员及管理人员。
三、交底内容1. 作业前的准备工作- 作业前应详细检查机械设备，确保其处于良好状态。
- 对参与作业人员进行安全教育和技能培训，确保其掌握正确的操作方法。
- 作业区域应设置明显的安全警示标志，提醒过往人员注意安全。
2. 安全注意事项- 作业人员必须佩戴安全帽、防护眼镜、防尘口罩等个人防护用品。
- 使用切割机、风镐等工具时，必须确保设备牢固可靠，操作人员应穿戴绝缘手套和绝缘鞋。
- 作业现场应保持通风良好，必要时使用通风设备。
- 作业过程中，应密切关注道床板的结构变化，发现异常情况应立即停止作业并报告。
3. 操作规程- 作业前，操作人员应仔细阅读设备操作手册，了解设备性能和使用方法。
- 使用切割机时，应确保切割线清晰，避免误伤周围结构。
- 使用风镐时，应先开启风阀，待风镐稳定后再进行凿除作业。
- 凿除作业过程中，应随时清理碎屑和粉尘，避免影响视线和操作。
4. 紧急情况处理- 如遇机械故障或操作失误，应立即停止作业，切断电源，确保安全。
- 如发现火险，应立即使用灭火器进行灭火，并迅速撤离现场。
- 如有人员受伤，应立即进行现场急救，并及时拨打急救电话。
5. 作业后的清理工作- 作业完成后，应对现场进行清理，确保无遗漏的碎屑和粉尘。
- 检查设备是否完好，如有损坏应及时维修或更换。
四、责任落实1. 项目经理负责整个道床板凿除作业的安全管理。
2. 安全员负责现场安全监督，及时发现和纠正安全隐患。
3. 作业人员应严格遵守操作规程，确保自身和他人的安全。
五、交底时间[填写具体日期]六、交底人[填写具体姓名]七、备注1. 本安全技术交底应张贴在作业现场明显位置，以便随时查阅。
2. 如遇特殊情况，本交底内容可根据实际情况进行调整。
【注】本模板仅供参考，具体内容应根据实际情况进行调整。
整体道床安全技术交底模板
一、交底目的为确保整体道床施工过程中的安全，提高施工质量，降低事故发生概率，特进行整体道床安全技术交底。
二、交底内容1. 施工准备（1）施工人员必须熟悉整体道床施工工艺及安全技术要求。
（2）施工前，对施工场地进行清理，确保施工环境安全。
（3）施工人员应佩戴好个人防护用品，如安全帽、安全带、防护眼镜等。
2. 施工工艺（1）根据设计图纸，按照施工规范进行整体道床施工。
（2）道床施工前，应检查路基质量，确保路基平整、坚实。
（3）施工过程中，严格控制道床厚度、宽度、高程等指标。
（4）铺设道砟时，应确保道砟均匀分布，无空洞。
3. 安全技术要求（1）施工人员必须遵守施工现场安全操作规程，严禁违章作业。
（2）施工过程中，注意高处作业安全，设置安全防护措施。
（3）电焊作业时，注意防触电、防火灾。
（4）机械设备操作人员必须持证上岗，确保设备运行安全。
（5）施工过程中，注意道路交通安全，确保车辆通行安全。
4. 应急预案（1）施工现场发生安全事故时，立即启动应急预案。
（2）事故发生后，迅速组织人员抢救伤员，并及时上报相关部门。
（3）根据事故原因，分析事故原因，制定整改措施，防止类似事故再次发生。
三、交底人员及接受人员1. 交底人员：项目经理、技术负责人、安全员2. 接受人员：全体施工人员、监理人员四、交底时间及地点1. 时间：整体道床施工前2. 地点：施工现场五、交底要求1. 施工人员必须认真学习本交底内容，确保掌握安全施工技术要求。
2. 施工过程中，严格执行安全技术措施，确保施工安全。
3. 施工现场安全员负责监督施工人员执行安全技术措施，发现问题及时整改。
4. 施工单位应定期对施工人员进行安全教育培训，提高安全意识。
整体道床安全技术交底模板到此结束，请全体施工人员认真学习，确保施工安全。
道床板技术交底
表 7-7
道床板类型 距板边长度 中间间距 距板边长度 265 633 235 接连续 梁 6830mm 小里程 靠简支 梁 6080mm 大里程 靠简支 259 梁 621 接连续 232 梁
单位：mm 6）0#桥台道床板轨枕布置见表 7-8 表 7-8
道床板类型 距板边长度 中间间距 距板边长度 5790mm 231 592 231 备注 小里程 大里程
3、工序质量标准及验收检验方法 检查纵向模板清洁度（无混凝土污染） ；脱模剂涂刷情况（涂刷均匀） ； 损坏或弯折的模板不得使用；混凝土保护层最小厚度；使用水平尺检查纵向模板 垂直度；模板安装后，检查下部结构表面清洁。 模板安装验收标准见下表 道床板模板安装允许偏差
序号 1 2 3 检验项目 顶面高程 宽度 中线位置 检验数量：每 5m 检查一次。 检验方法：测量。 允许偏差值 ±5mm ±5mm 2mm 均为模板内侧面的允许偏差 备注
图1
混凝土施工工艺流程图
原材料进场 合格 配合比选定
取样试验
搅
拌
运
输
浇
筑
振
捣 混凝土试验，试件 制作
养
护拆模质 量 验2.3 对运输设备采取保温隔热措施，防止局部混凝土温度升高（夏季）或受 冻（冬季） 。采取适当措施防止水份进入运输容器或蒸发，严禁在运输过程中向 混凝土内加水。 2.4 尽量减少混凝土的转载次数和运输时间。从搅拌机卸出混凝土到混凝土 浇筑完毕的延续时间以不影响混凝土的各项性能为限。 2.5.搅拌罐车运输混凝土时，罐车到达浇筑现场时，使罐车高速旋转 20～ 30s，再将混凝土拌合物喂入泵车受料斗或混凝土料斗。 3、浇筑 3.1 浇筑前的准备工作 3.1.1 道床板浇筑前清理浇筑面上的杂物，浇筑前洒水润湿后的混凝土面上 不得有积水。为确保轨枕与新浇混凝土的结合良好，需在浇筑前对轨枕进行喷雾 数次。用防护罩覆盖轨枕、扣件及钢轨。检查轨排上各调整螺杆是否出现悬空。 检查接地端子是否与模板密贴。道床板顶面标高采用定尺（设计混凝土面至轨顶 的距离）的坡度尺放置钢轨顶面将混凝面刮平；
