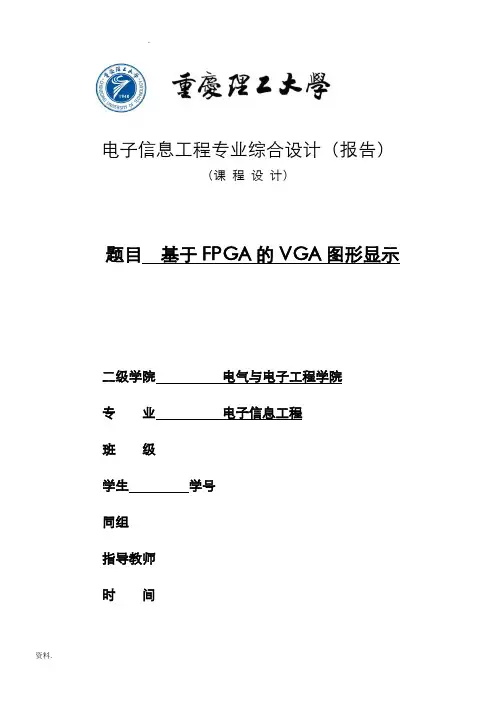

电子信息工程专业综合设计(报告)(课程设计)题目基于FPGA的VGA图形显示二级学院电气与电子工程学院专业电子信息工程班级学生学号同组指导教师时间基于FPGA的VGA图形显示摘要:本次的题目是基于FPGA的VGA图形显示,实现VGA图像显示与控制。
本文介绍的主要容围绕着显示特定图片,且图片可受控制的相关原理与方法展开。
根据VGA显示原理,利用VHDL 作为逻辑描述手段,设计了一种基于现场可编程器件FPGA的VGA接口控制器。
实现VGA图像显示控制器是通过Altera公司的QuartusII软件环境下对VGA模块的设计和顶层逻辑框图设计。
FPGA的嵌入式系统中能代替VGA的专用显示芯片,节约硬件成本,节省计算机处理时间,加快数据处理速度并具有显示面积大,色彩丰富、承载信息量大、接口简单等优点。
除此以外FPGA 芯片和EDA设计方法的使用,可根据用户的需求,为设计提供了有针对性的VGA显示控制器,可不需要依靠计算机,它可以大大降低成本,并可以满足生产实践中不断改变的需要。
关键字:FPGA VGA 图像控制器一、前言本次课程设计主要是通过Altera公司的QuartusII软件环境下对VGA模块的设计和顶层逻辑框图设计。
VGA是IBM于1987年提出的一个使用模拟信号的电脑显示标准。
在性能上,VGA 将16色模式的分辨率提高到了640×480,同时VGA新提供了一种具有320×200分辨率、256种颜色的图形模式,且所显示的每一种颜色都可从262144(18位)种颜色中选择,VGA的这种色彩显示能力对微机图形/图象软件的发展起到了很大的促进作用先后分别经历了EGA, EGA, VGA, SVGA, XGA, SXGA, UXGA, QXGA, WQXGA, QSXGA, WQSXGA, QUXGA, WQUXGA, 1080P。
目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接,计算机部以数字方式生成的显示图像信息,被显卡中的数字/模拟转换器转变为R,G,B三原色信号和行、场同步信号,信号通过电缆传输到显示设备中。

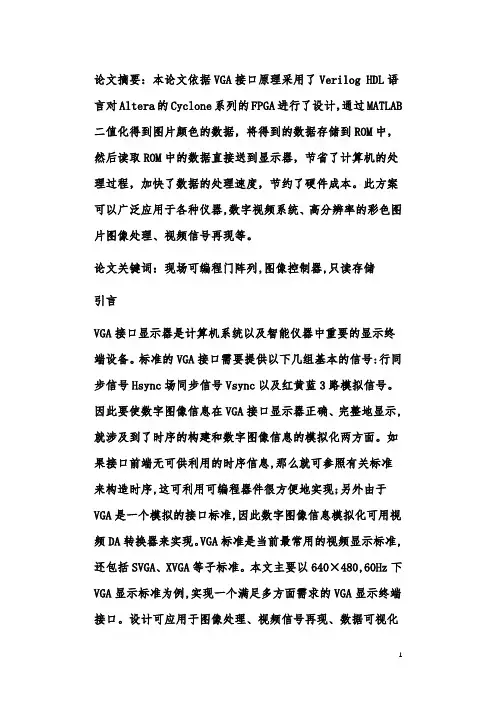

论文摘要:本论文依据VGA接口原理采用了Verilog HDL语言对Altera的Cyclone系列的FPGA进行了设计,通过MATLAB 二值化得到图片颜色的数据,将得到的数据存储到ROM中,然后读取ROM中的数据直接送到显示器,节省了计算机的处理过程,加快了数据的处理速度,节约了硬件成本。
此方案可以广泛应用于各种仪器,数字视频系统、高分辨率的彩色图片图像处理、视频信号再现等。
论文关键词:现场可编程门阵列,图像控制器,只读存储引言VGA接口显示器是计算机系统以及智能仪器中重要的显示终端设备。
标准的VGA接口需要提供以下几组基本的信号:行同步信号Hsync场同步信号Vsync以及红黄蓝3路模拟信号。
因此要使数字图像信息在VGA接口显示器正确、完整地显示,就涉及到了时序的构建和数字图像信息的模拟化两方面。
如果接口前端无可供利用的时序信息,那么就可参照有关标准来构造时序,这可利用可编程器件很方便地实现;另外由于VGA是一个模拟的接口标准,因此数字图像信息模拟化可用视频DA转换器来实现。
VGA标准是当前最常用的视频显示标准,还包括SVGA、XVGA等子标准。
本文主要以640×480,60Hz下VGA显示标准为例,实现一个满足多方面需求的VGA显示终端接口。
设计可应用于图像处理、视频信号再现、数据可视化分析等方面,实现方法和器件的选取以及设计应用列举都具有典型的代表意义。
理论分析VGA显示接口的硬件设计和原理(1)基本原理说明这次系统设计使用的显示器是满足VGA标准的常用的彩色显示器,由CRT(阴极射线管)构成,彩色由G、R、B(绿:Green,红:Red,蓝:Blue)三基色组成。
显示则用逐行扫描的方式解决,阴极射线枪发出电子束打在涂有荧光粉的荧光屏上,产生GRB三基色,合成一个彩色像素。
硬件选用了AnalogDevice公司的ADV7123。
ADV7123由三个10位高速DAC 组成,最高时钟速率为240MHZ,即可以达到最高240MS/s的数据吞吐率。
基于FPGA的VGA显示(后附VHDL代码)整个VGA的时序操作很简单,就是形成一个具有一定占空比的电平周期。
只是整个VGA的操作涉及到一些专有名词,理解上比较困难,一旦明白了这些是什么意思后,操作即将变得很简单。
VGA工作流程:常见的彩色显示器,一般由CRT (阴极射线管)构成,彩色是由R、G、B(红、绿、蓝)三基色组成,CRT用逐行扫描或隔行扫描的方式实现图像显示,由VGA控制模块产生的水平同步信号和垂直同步信号控制阴极射线枪产生的电子束,打在涂有荧光粉的荧光屏上,产生R、G、B三基色,合成一个彩色像素。
扫描从屏幕的左上方开始,由左至右,由上到下,逐行进行扫描,每扫完一行,电子束回到屏幕下一行的起始位置,在回扫期间,CRT对电子束进行消隐,每行结束是用行同步信号HS进行行同步;扫描完所有行,再由场同步信号VS进行场同步,并使扫描回到屏幕的左上方,同时进行场消隐,预备下一场的扫描。
行同步信号HS 和场同步信号VS是两个重要的信号。
注意点:什么时候消隐?为什么要消隐?当一行扫描完毕后然后电子枪又转到下一行的这段时间或是扫描完所有的行后电子枪回到第一行的这段时间,这两段时间都要消隐。
在消隐的时间内,数据是无效的。
这样就保证电子枪的回扫的个动作不干扰显示,因为回扫这个动作是很频繁的,若在这个时间段内数据有效,那么就回在显示屏上出现电子枪回扫的轨迹。
消隐的时候我们干什么?消隐这个动作是显示屏(CRT)执行的,我们在编程时只要注意有这么个东西就行。
同步信号(包括HS和VS)是什么?这个就相当于一个数据起始信号,表明数据马上就要开始了。
如果撇开具体的设备,那么这个信号和AD、DA中常用的Sync(同步)、CS(片选)信号相当。
该信号一般为负电平,但对于有的显示器可不关心该信号的极性,因为它内部可自动转换正负逻辑。
对于普通的VGA显示器,需要引出5个信号:R,G,B:三原色;HS:行同步信号;VS:场同步信。
电子线路测试与实验报告基于FPGA的VGA显示实验姓名:专业班级:光电1208学号:U2012一、实验要求功能要求:利用Basys2实验板实现图片在VGA接口显示器上的显示。
基本要求:1)实现240*160以上像素的图片在VGA接口显示器上的显示;2)利用算法实现特定图片在VGA接口显示器上的放大、缩小旋转及其他动作的自动变换。
二、实验具体目标1.首先实现特定图片在显示器上的显示;2.图片自动旋转90度;3.实现图片的放大与缩小,同样通过一个按键实现;4.添加复位键,按下复位键后图片返回最初的状态。
三、实验原理1.VGA的显示原理在基于FPGA的VGA控制中,只需考虑行同步信号(HS),场同步信号(VS),以及红绿蓝三基色(R、G、B)这五个信号,即可实现对VGA显示的控制。
2.对图片的旋转与缩放操作对图片的旋转操作在本质上是对IP核ROM的输入地址addr进行变换的过程。
在这里,假定显示的坐标分别为x_vdn以及y_vdn,由于图片是160*40的,在正常的显示时,addr 与x_vdn以及y_vdn的对应关系应该为:addr=x_vdn+y_vdn*160即依次取像素点,图片正常显示。
要把图片顺时针旋转90度,那么相当于显示的图片是40*160的,重新考虑addr与两个坐标之间映射关系。
容易得到,此时:addr=(39-x_vdn)*160+y_vd对图片的缩放操作对图片的缩放操作则只考虑以下两种变化,即放大一倍,此时图片的大小为320*80;缩小一倍,此时图片的大小为80*20。
对于图片的放大一倍,则要考虑不同的像素点对显示信号的共用(在这里即为m信号)。
由通常的规则,按照顺序,构成一个正方形的每四个相邻的像素点共用一个m信号。
同时,在这里对x_vdn以及y_vdn的最后一位判断,并且形成不同的映射规则。
具体的映射规则在源代码中给出。
对于图片的缩小,则相对简单的多。
此时的映射关系为:addr=y_vdn*320+x_vdn*2;3.工程结构与解读如图,下图为系统的结构框图。

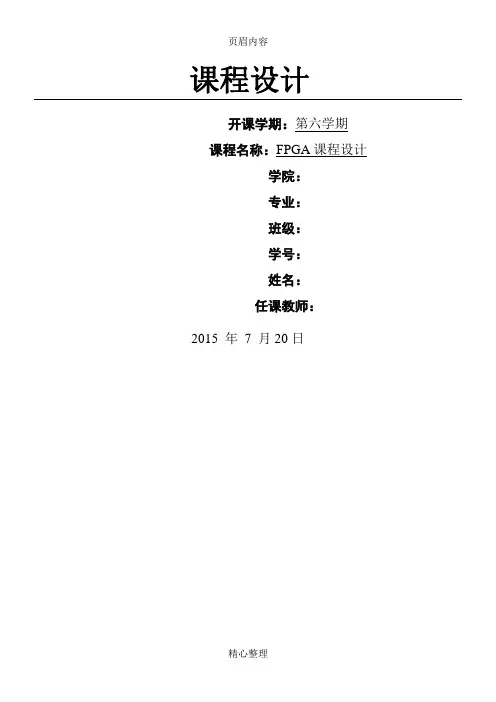

页眉内容课程设计开课学期:第六学期课程名称:FPGA课程设计学院:专业:班级:学号:姓名:任课教师:2015 年7 月20日基于FPGA的VGA显示控制器设计一、设计方案1.设计的主要内容此设计要求实现某一分辨率下(如640*480@60Hz)的VGA显示驱动,能简单显示彩条和图像等。
能够熟悉VGA接口协议、工作时序及VGA工作原理,并计算出合适的时序,对原始时钟进行分频处理以获取符合时序要求的各率,此外须要显示的图像等可存储于外部存储器,运行时,从外部存储器读取显示数据。
将图像控制模块分为这样几部分;二分频电路、地址发生器、VGA时序控制模块、图像数据存储器读出模块.如图1-1所示:图1-1VGA显示控制系统框图2.设计原理显示控制器是一个较大的数字系统,采用模块化设计原则、借鉴自顶向下的程序设计思想,进行功能分离并按层次设计。
利用VHDL硬件描述语言对每个功能模块进行描述,并逐一对每个功能模块进行编译仿真,使顶层VGA显示控制器的模块实体仿真综合得以顺利通过。
其中二分频把50MHZ实在频率分成25Mhz并提供给其它模块作为时钟;VGA时序控制模块用于产生640X480显示范围,并控制显示范围和消隐范围以及产生水平同步时序信号HS和垂直同步时序信号VS的值;存储器读出模块提供给SRAM地址并按地址读出八位数据(灰度值Y),然后得到R、G、B的值(若Y>中间值,则R=G=B=1;否则R=G=B=0),并把R、G、B的值通过VGA接口传送给VRT显示器[9]。
地址发生器接收所要显示的数据读取控制信号,产生与图像数据ROM模块对应得地址,根据VGA显示的像素分布,确定读取对应数据的地址,由于所显示的图形每行需256个像素,而ROM 中每个地址存储的数据时64位,故每4个地址取出的数据用于一行的显示。
VGA显示控制模块:主要分为时序信号和数据颜色的控制,imgrom模块即图像数据ROM模块,在这一模块中需要解决的是图像数据BMP位图文件的来源及转换成HEX文件,利用Image2lcd 对本次设计图片处理得到BMP文件,最终在QuartusII得到HEX文件,在已设置LPM_ROM 进行加载图像数据。

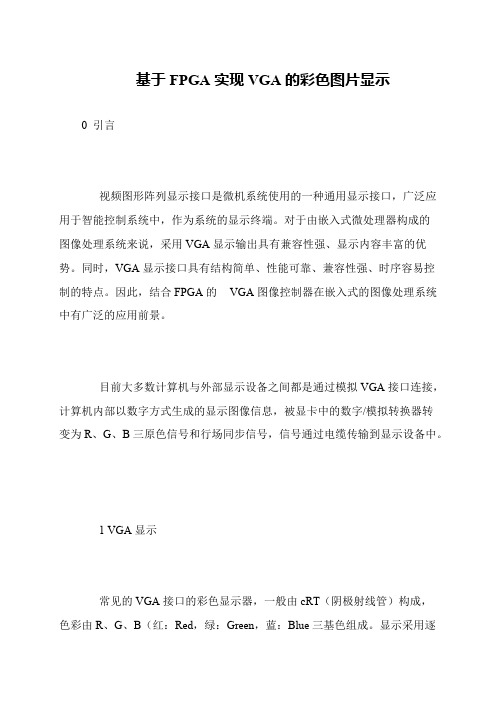

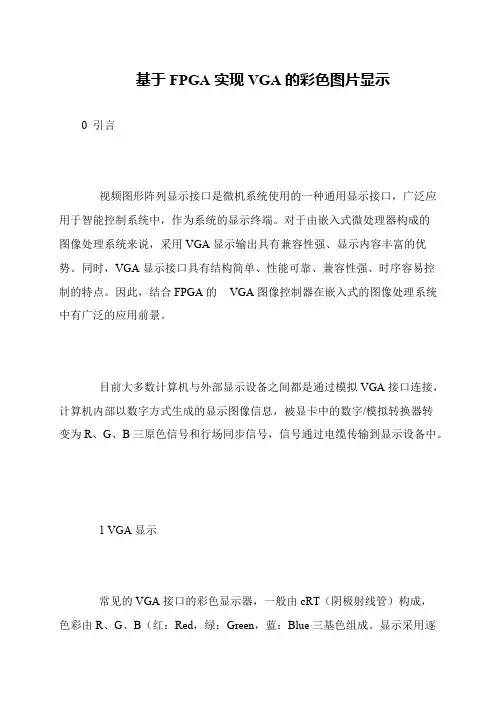

基于FPGA实现VGA的彩色图片显示
0 引言
视频图形阵列显示接口是微机系统使用的一种通用显示接口,广泛应用于智能控制系统中,作为系统的显示终端。
对于由嵌入式微处理器构成的
图像处理系统来说,采用VGA显示输出具有兼容性强、显示内容丰富的优势。
同时,VGA显示接口具有结构简单、性能可靠、兼容性强、时序容易控
制的特点。
因此,结合FPGA的VGA图像控制器在嵌入式的图像处理系统中有广泛的应用前景。
目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接,计算机内部以数字方式生成的显示图像信息,被显卡中的数字/模拟转换器转
变为R、G、B三原色信号和行场同步信号,信号通过电缆传输到显示设备中。
1 VGA显示
常见的VGA接口的彩色显示器,一般由cRT(阴极射线管)构成,
色彩由R、G、B(红:Red,绿:Green,蓝:Blue三基色组成。
显示采用逐。
电子线路测试与实验报告基于FPGA的VGA显示实验姓名:专业班级:光电1208学号:U2012一、实验要求功能要求:利用Basys2实验板实现图片在VGA接口显示器上的显示。
基本要求:1)实现240*160以上像素的图片在VGA接口显示器上的显示;2)利用算法实现特定图片在VGA接口显示器上的放大、缩小旋转及其他动作的自动变换。
二、实验具体目标1.首先实现特定图片在显示器上的显示;2.图片自动旋转90度;3.实现图片的放大与缩小,同样通过一个按键实现;4.添加复位键,按下复位键后图片返回最初的状态。
三、实验原理1.VGA的显示原理在基于FPGA的VGA控制中,只需考虑行同步信号(HS),场同步信号(VS),以及红绿蓝三基色(R、G、B)这五个信号,即可实现对VGA显示的控制。
2.对图片的旋转与缩放操作对图片的旋转操作在本质上是对IP核ROM的输入地址addr进行变换的过程。
在这里,假定显示的坐标分别为x_vdn以及y_vdn,由于图片是160*40的,在正常的显示时,addr与x_vdn以及y_vdn的对应关系应该为:addr=x_vdn+y_vdn*160即依次取像素点,图片正常显示。
要把图片顺时针旋转90度,那么相当于显示的图片是40*160的,重新考虑addr与两个坐标之间映射关系。
容易得到,此时:addr=(39-x_vdn)*160+y_vd对图片的缩放操作对图片的缩放操作则只考虑以下两种变化,即放大一倍,此时图片的大小为320*80;缩小一倍,此时图片的大小为80*20。
对于图片的放大一倍,则要考虑不同的像素点对显示信号的共用(在这里即为m信号)。
由通常的规则,按照顺序,构成一个正方形的每四个相邻的像素点共用一个m信号。
同时,在这里对x_vdn以及y_vdn的最后一位判断,并且形成不同的映射规则。
具体的映射规则在源代码中给出。
对于图片的缩小,则相对简单的多。
此时的映射关系为:addr=y_vdn*320+x_vdn*2;3.工程结构与解读如图,下图为系统的结构框图。
基于FPGA的VGA图像显示系统的设计杜宗展;王振河;冯迎春【期刊名称】《现代电子技术》【年(卷),期】2015(38)16【摘要】As a standard display interface,VGA(video graphics array)has been widely used. According to the principles of VGA and FPGA(field programmable gate array),the designed VGA interface based on FPGA can send the data to the dis-play directly,and grayscale of the output image was added to this design. Compared to the traditional design,there is no com-puter processing procedure in the design,which can save the expense of hardware and enhance the speed of data processing. It is widely used to the domain of video display.%VGA(视频图形阵列)是一种标准的显示接口,被广泛应用.根据VGA,FPGA(现场可编程门阵列)的作用原理,设计的基于FPGA的VGA 接口可以直接将数据送至显示器,同时增添了关于输出图像灰度等级的设计.与传统设计相比,该设计没有计算机的处理过程,可节省硬件成本,加快数据处理速度,被广泛应用到视频显示领域.【总页数】5页(P95-99)【作者】杜宗展;王振河;冯迎春【作者单位】山东大学电气工程学院,山东济南 250061;山东电力集团公司检修公司,山东济南 250061;山东电力集团公司检修公司,山东济南 250061【正文语种】中文【中图分类】TN919-34;TP391.8【相关文献】1.基于FPGA的VGA图像显示系统的设计与实现 [J], 周卓然;徐道连;吕凤飞;付少华2.基于FPGA的VGA图像显示控制的设计和实现 [J], 李云;刘桂华3.基于FPGA的VGA图像显示及控制系统的设计与实现 [J], 李营;吕兆承;陈帅;权循忠4.基于FPGA的VGA图像显示设计 [J], 桂淮濛5.基于FPGA的UART控制VGA图像显示器设计 [J], 李营; 范静静; 权循忠; 吕兆承; 陈帅因版权原因,仅展示原文概要,查看原文内容请购买。
基于FPGA的VGA图像显示控制器设计第1页一.实验简介本实验介绍了一种利用可编程逻辑器件实现VGA图像显示控制的方法,阐述了VGA 图像显示控制器中VGA显像的基本原理以及功能演示,利用可编程器件FPGA设计VGA 图像显示控制的VHDL设计方案,并在Altera公司的QuartusII软件环境下完成VGA 模块的设计。
而且给出了VGA模块的设计思路和顶层逻辑框图。
最终实现VGA图像显示控制器,VGA图像控制器是一个较大的数字系统,传统的图像显示的方法是在图像数据传输到计算机,并通过显示屏显示出在传输过程中,将图像数据的CPU需要不断的信号控制,所以造成CPU的资源浪费,系统还需要依靠计算机,从而减少了系统的灵活性。
FPGA芯片和EDA设计方法的使用,可根据用户的需求,为设计提供了有针对性的VGA显示控制器,不需要依靠计算机,它可以大大降低成本,并可以满足生产实践中不断改变的需要,产品的升级换代和方便迅速。
二.任务要求2.1课题要求设计一个VGA 图像显示控制器。
1.显示模式为640×480×60Hz 模式;2.用拨码开关控制R、G、B(每个2 位),使显示器可以显示64 种纯色;3.在显示器上显示横向彩条信号(至少6 种颜色);4.在显示器上显示纵向彩条信号(至少8 种颜色);5.在显示器上显示自行设定的图形、图像等。
2.2设计目标根据课题要求,实验中将目标进行了细化,叙述如下:1.设定4种显示模式:横彩模式、纵彩模式、纯色模式、用户模式;第2页2.拨码开关最低两位SW1~SW0控制4种模式的切换;3.拨码开关高6位SW7~SW2每两位分别控制RGB显示64种纯色;4.横向和纵向彩条均设置为8种内置的颜色;5.用户模式中分3种子模式:1)子模式1是沿固定轨迹运动模式,固定图形沿水平方向运动,行运动到边界后折回到下一行继续水平运动;2)子模式2是反弹球模式,固定图形在矩形屏幕做内直线运动,到边界后沿反射角方向反弹,周而复始;3)子模式3是受控运动模式,使用上下左右4个按键控制固定图形在屏幕内的运动方向;4)子模式间的切换由一个单独的按键进行控制,按键按下后顺序切换子模式。

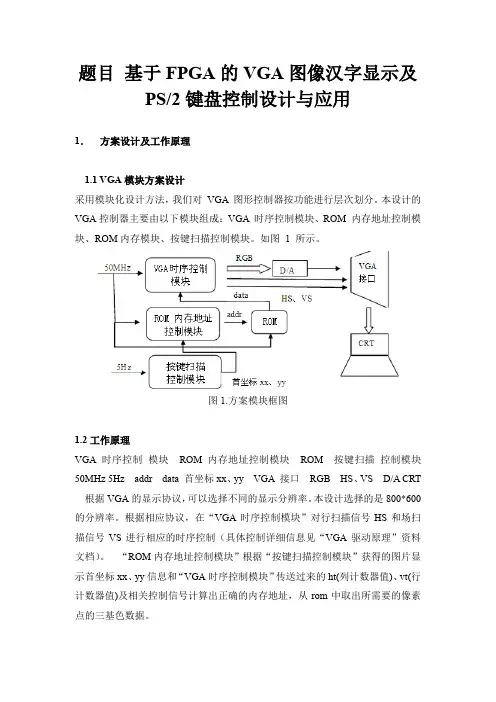

题目基于FPGA的VGA图像汉字显示及PS/2键盘控制设计与应用1.方案设计及工作原理1.1 VGA模块方案设计采用模块化设计方法,我们对VGA 图形控制器按功能进行层次划分。
本设计的VGA控制器主要由以下模块组成:VGA 时序控制模块、ROM 内存地址控制模块、ROM内存模块、按键扫描控制模块。
如图 1 所示。
图1.方案模块框图1.2工作原理VGA时序控制模块ROM内存地址控制模块ROM 按键扫描控制模块50MHz 5Hz addr data 首坐标xx、yy VGA 接口RGB HS、VS D/A CRT 根据VGA的显示协议,可以选择不同的显示分辨率。
本设计选择的是800*600的分辨率。
根据相应协议,在“VGA时序控制模块”对行扫描信号HS和场扫描信号VS进行相应的时序控制(具体控制详细信息见“VGA驱动原理”资料文档)。
“ROM内存地址控制模块”根据“按键扫描控制模块”获得的图片显示首坐标xx、yy信息和“VGA时序控制模块”传送过来的ht(列计数器值)、vt(行计数器值)及相关控制信号计算出正确的内存地址,从rom中取出所需要的像素点的三基色数据。
1.3 PS/2接口电路的工作原理PS/2协议和接口最初是IBM公司开发并推广使用的一种应用于键盘/鼠标的协议和接口,PS/2键盘按键接口是6芯的插头与PC机的键盘相连接,插头、插座定义如图所示。
键盘/鼠标接口的数据线和时钟线采用集电极开路结构,平时都是高电平当这些设备等待发送数据时,它首先检查clock是否为高。
如果为低,则认为PC抑制了通讯,此时它缓冲数据直到获得总线的控制权。
如果clock为高电平,设备则开始向PC发送数据。
一般都是由ps2设备产生时钟信号。
发送按帧格式。
数据位在clock为高电平时准备好,在clock下降沿被PC读入。
图3所示是按下Q 键的时序图“Q”键的扫描码从键盘发送到计算机(通道A是时钟信号,通道B 是数据信号)。

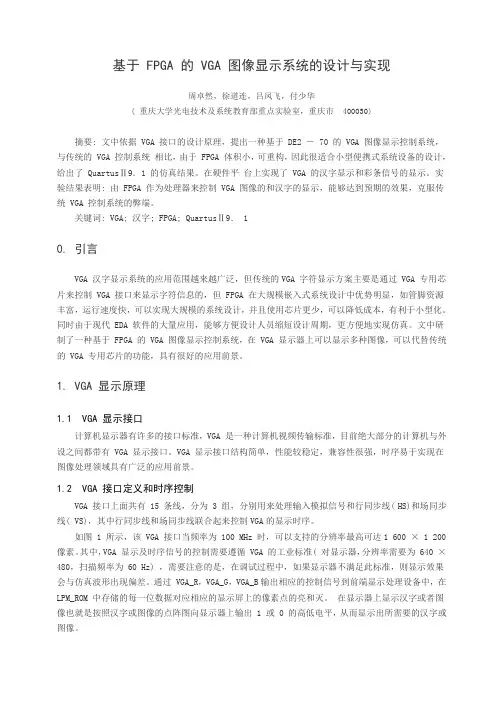

基于 FPGA 的 VGA 图像显示系统的设计与实现周卓然,徐道连,吕凤飞,付少华( 重庆大学光电技术及系统教育部重点实验室,重庆市 400030)摘要: 文中依据 VGA 接口的设计原理,提出一种基于 DE2 - 70 的 VGA 图像显示控制系统,与传统的 VGA 控制系统相比,由于 FPGA 体积小,可重构,因此很适合小型便携式系统设备的设计,给出了 QuartusⅡ9.1 的仿真结果。
在硬件平台上实现了 VGA 的汉字显示和彩条信号的显示。
实验结果表明: 由 FPGA 作为处理器来控制 VGA 图像的和汉字的显示,能够达到预期的效果,克服传统 VGA 控制系统的弊端。
关键词: VGA; 汉字; FPGA; QuartusⅡ9. 10. 引言VGA 汉字显示系统的应用范围越来越广泛,但传统的VGA 字符显示方案主要是通过 VGA 专用芯片来控制 VGA 接口来显示字符信息的,但 FPGA 在大规模嵌入式系统设计中优势明显,如管脚资源丰富,运行速度快,可以实现大规模的系统设计,并且使用芯片更少,可以降低成本,有利于小型化。
同时由于现代 EDA 软件的大量应用,能够方便设计人员缩短设计周期,更方便地实现仿真。
文中研制了一种基于 FPGA 的 VGA 图像显示控制系统,在 VGA 显示器上可以显示多种图像,可以代替传统的 VGA 专用芯片的功能,具有很好的应用前景。
1. VGA 显示原理1.1 VGA 显示接口计算机显示器有许多的接口标准,VGA 是一种计算机视频传输标准,目前绝大部分的计算机与外设之间都带有 VGA 显示接口。
VGA 显示接口结构简单,性能较稳定,兼容性很强,时序易于实现在图像处理领域具有广泛的应用前景。
1.2 VGA 接口定义和时序控制VGA 接口上面共有 15 条线,分为 3 组,分别用来处理输入模拟信号和行同步线( HS)和场同步线( VS),其中行同步线和场同步线联合起来控制VGA的显示时序。
