GB T 50123-2019 土工试验方法标准-培训讲稿

  • 格式：pptx
  • 大小：4.29 MB
  • 文档页数：68

下载文档原格式

  / 68

合集下载

土工试验教学 PPT

土工试验教学 PPT

服务特 权
共享文档下载特权
VIP用户有效期内可使用共享文档下载特权下载任意下载券标价的文档（不含付费文档和VIP专享文档），每下载一篇共享文
档消耗一个共享文档下载特权。
年VIP
月VIP
连续包月VIP
享受100次共享文档下载特权，一次 发放，全年内有效
赠每的送次VI的发P类共放型的享决特文定权档。有下效载期特为权1自个V月IP，生发效放起数每量月由发您放购一买次，赠 V不 我I送 清 的P生每 零 设效月 。 置起1自 随5每动 时次月共续 取发享费 消放文， 。一档前次下往，载我持特的续权账有，号效-自
按塑限估最优含水量，取5个不同含水量土样（2.5kg）置 于白铁皮上，用喷水器分别均匀加水，再装入袋内或密封 于盛土器内
分层击实：击实仪放在坚实地面上，取制好土样600~800 克装入筒内整平，击实25次。击时锤应自由落下， 46cm 落距，然后安装护筒，重复击直至试样高出筒顶
用修土刀沿套环内壁削挖后，扭动并取下套环，齐平击实 筒顶削平试样，拆除底板，擦净外壁称重
包权
人书友圈7.三端同步
试验原理
1、分散团粒，制成悬液；确定粒径小于0.1mm土颗粒在水 中沉降速度及其换算。
2、颗粒直径平方与沉降速度成正比，测速度大小来区分粒径 大小。试验测土粒在水中下沉距离L和时间t，用公式求d。
1800 L
d Gs Gt t
3、测L深度处悬液比重与原悬液比重，相比得小于d颗粒重 量百分数。
仪器设备：毛玻璃25×25×5cm；钢丝；电烘箱；称量盒；
感量0.1~0.001g天平 W0
记录
塑限试验操作步骤
取一小块接近塑限含水量的土样，用手搓成圆形， 再用手掌在毛玻璃板上来回轻搓

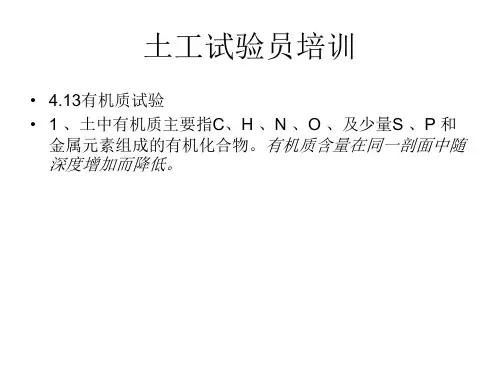

土工试验员培训讲义共25页文档

土工试验员培训讲义共25页文档
• 加荷速率:0.5~1.0MPa/s
第21章试验方法
• 第1节含水率
• 采用烘干法。
• 岩石含水率指岩石中的空隙水和自由水， 不包括矿物的结晶水。
• 每组试样不宜少于5个。 • 烘干至相邻24h两次称量之差不超过后1次
称量的0.1%，称量精确到0.01g。烘干温度
105~110ºC。
• 试样要确保天然状态。
• 采用质量法。计算公式:ρ(DS)=(m1-m2-m3)*106/V • 2.2 PH值测定：
• 采用酸度计法.
• 2.3游离CO2测定： • PH值>8.4,则水中无游离CO2,。
用隔绝CO2移液管装置 2.4侵蚀性CO2测定： 加大理石粉的水样用盐酸标准溶液滴定,测定重碳酸根离子浓度;另取 一份未加大理石粉的水样测定重碳酸根离子浓度。用差减法计算侵蚀
性CO2的含量。计算公式:ρ(侵CO2)=c(HCl)*(V2-V1)*M(CO2)*1000/2V
• 2.5总碱度、碳酸根及重碳酸根离子测定：
• 总碱度主要由碳酸根及重碳酸根等弱酸阴离子所形成。
• 总碱度用标准强酸来测定。
• 2.6 氯离子的测定：
• 用硝酸银容量法，测定范围：氯离子的质量浓度为 10~500mg/L。超过此质量浓度的可稀释后再测。计算公 式如下：c(Cl-)=C(AgNO3)*V1*1000/V
第2节密度试验
• 颗粒密度试验：采用比重瓶法。 • 块体密度试验：可采用量积发、水中称量
法或蜡封法。分干密度、饱和密度和湿密 度等。
3.0氨离子的测定
• 方法：在碱性溶液中氨离子与纳氏试剂生 成黄色配合物而进行比色。
第12节水质分析结果的审核和检查
• 1、阴阳离子总量之间的关系

土工实验ppt课件

土工实验ppt课件
2.天平(感量0.1g)；
3. 其他：修土刀、钢丝
锯、玻璃板及圆玻璃片 等。
操作步骤
1. 按工程需要取原状土或制备所需状态的扰动土样， 土样的直径和高度应大于环刀，整平其两端放在玻璃 板上。 2. 将环刀的刀口向下放在土面上，然后将环刀垂直下 压，边压边切削，至土样上端伸出环刀为止。削去两 端余土修平，两端盖上平滑的圆玻璃片，以免水分蒸 发。
度下烘至恒量，取出土样盒放入玻璃干燥皿内冷却，称 干土的质量m2。
8、重复2～7条的步骤，测试另二种含水率土样的圆锥入
土深度和含水率（圆锥入土深度宜为3～4mm，7～9mm， 15～17mm）。
（五）成果整理
①含水率计算 ；
②塑限和液限确定 以含水率为横坐标，以圆锥入土深度 为纵坐标在双对数坐标纸上绘制含水率与 相应的圆锥入土深度关系曲线，如图。三 点应在一根直线上，如图中A线。 如果三点不在同一直线上，通过高含 水率的一点与其余两点连两根直线，在圆 锥入土深工为2mm处查得相应的两个含水 率； 如果两个含水率的差值小于2%，用该 两含水率的平均值的点与高含水率的测点 作直线，如图中的B线，若两个含水率差 值等于、大于2%，则应补点或重做试验。
m m 1 2 100 % m m 2 0
在含水率与圆锥下沉深度的关系图上查得下沉深度为17mm 对应的含水率为液限，查得下沉深度为10mm对应的含水率 为10mm液限，查得下沉深度为2mm对应的含水率为塑限。
③塑性指数计算；
Ip L P
④液性指数计算
p IL Ip
图1-1 液限、塑限联合测定仪
（四）试验步骤
1、取原状土样或用风干土制备土样，土样过0.5mm筛后，喷
洒配制一定含水率的土样，然后装入密闭玻璃广口瓶内，润 湿一昼夜备用（土样制备工作实验室已预先做好）。

GB T 50123-2019 土工试验方法标准-培训讲稿

GB T 50123-2019 土工试验方法标准-培训讲稿
（本次更新，对灌砂筒构造进行更改）
二、密度试验
（2）台秤：称量10kg，分度值5g，称量50kg，分度值10g； （本次更新增加50kg台秤，删除称量500g天平） （3）量砂：粒径0.25～0.5mm的干燥清洁标准砂10kg～40kg； （本次更新删除标准砂密度要求） （4）其他：有盖的量砂容器、直尺、铲土工具。 2.4.2用套环的灌砂法试验应按下列步骤进行： （1）选定具有代表性的一块面积约40×40cm的场地并将地面铲平。检 查填土压实度时，应将表面未压实土层清除掉，并将压实土层铲去一部 分，其深度视需要而定，使试坑底能达到规定的深度。 （2）称盛量砂的容器加量砂质量。按上图所示，将仪器放在整平的地 面上，用固定器将套环固定。开漏斗阀，将量砂经漏斗漏入套环内，待 套环灌满后，拿掉漏斗、漏斗架及防风筒，无风可不用防风筒，用直尺 刮平套环上砂面，使与套环边缘齐平，将刮下的量砂细心倒回量砂容器， 不得丢失。称量砂容器加第一次剩余砂质量。
三、颗粒分析试验
（4）天平：称量1OOOg.分度值0.1g；称量200g，分度值O.Olg; （5）台秤：称量5kg，分度值1g； （6）振筛机：应符合现行行业标准《实般室用标准筛振荡机技 术条件)DZ T0118的规定： （7）其他:烘箱、量筒、漏斗、瓷杯、附带橡皮头研柞的研钵、瓷 盘、花刷、匙、木碾。 3.3筛析法试验应按下列步骤进行： 从风干、松散的土样中，用四分法按下列规定取出代表性试样： （1）粒径小于2mm的土取100-300g； （2）最大粒径小于10mm的土取300-1000g； （3）最大粒径小于20mm的土取1000-2000g； （4）最大粒径小于40mm的土取2000-4000g； （5）最大粒径小于60mm的土取4000g以上；
二、密度试验

土工试验教学 PPT

土工试验教学 PPT
➢ 对准上下盒插销固定，下盒内放透水石和滤纸各一。
➢ 装土环刀刃口向上，对准剪切盒，上放透水石和滤纸各一， 再将试样压入，加上活塞钢珠和加压框架、变形量表且记始 读数。
➢ 4个一组，每个试样在不同的垂直压力下（100、200、300、 400kpa；慢加和分段加）进行剪切。
➢ 剪切开始应慢转手轮，使上盒前钢珠恰与量力环接触，调整 量力环读数为0。转一圈下盒前移0.2mm，读量力环读数
用切土刀将土样削平 环刀下压，边削边去环刀外的土，至土样
伸出环刀为止 环刀两端余土削平 擦净环刀外壁，称环刀和土的总重W2
含水量试验
仪器设备：环刀（内径6~8mm,高2~3mm）
感量0.1g天平；切土刀；钢丝锯；凡士林
操作步骤
计算 W1 W2
记录
W2 W0
含水量试验操作步骤
称湿土重：取土样15~30g,放入重W0称量盒 内，盖上，称出盒与湿土总重W1
120、140分时比重计的读数。读数前 10~20秒将比重计放在接近读数的深度，且 应在筒中部。 每次一读完应取出比重计于量水筒中，同 时测悬液温度。
比重计的校正
土粒比重假定2.65，若不是应校正。 沉降距离校正：比重计放入液面会升高。 温度校正：比重计20℃造的，不是应校正 刻度校正：已知比重标准溶液，测时误差
➢ 快剪：加垂直压力后立即拨销，每分4~12转转手轮，土样 3~5分剪坏。固结快剪：垂直变形小于每时0.005mm,然后再 拨销3~5分剪坏。
➢ 完后擦净剪切盒中水分、倒转手轮、移去砝码和加压框架、 加压盖板，取出土样。
击实试验
仪器设备：击实m3）、感量0.01g天平、感量5g台 称、孔径5mm筛、喷水设备、碾土器、推土器、修土 刀、保温设备

土工检测培训

土工检测培训

5000
样品的接收、标识、贮存和管理
• 土样送达试验单位，必须附送样单及试验委托书或其他有 关资料。送样单位应有原始记录和编号。内容应包括工程 名称、试坑或钻孔编号、高程、 取土深度、取样日期。 如原状土应有地下水位高程、土样现场鉴别和描述及定义、 取土方法等。试验委托书应包括工程名称、工程项目、试 验目的、试验项目、试验方法及要求。
• 对于扰动的土样，标准中规定了进行过筛程序，筛孔大小取
决于试验所用仪器的容器大小。根据试验研究表明：用于直 剪试验的土样最大颗粒粒径不应大于剪切盒内径的1/20（剪 切盒内径为61.8mm），土样需过2mm筛；对无侧限、三轴压 缩试验的土样最大颗粒粒径与试样直径的比值为1/8 ～ 1/12。
目前国内三轴试验一般采用39.1、61.8、101mm，其试样
• 例如原状土进行力学性试验时，试样是在天然含水率状态 下还是饱和状态下进行；剪切试验的仪器（三轴或直剪）； 剪切试验方法（快剪、固快，不固结不排水、固结不排水 等）；剪切和固结的最大荷重；渗透试验是垂直还是水平 方向，求哪一级荷重或某一个干密度（孔隙比）下的固结 系数或湿陷、渗透系数；黄土压缩试验提出设计荷重。扰 动土样的力学性试验要提出初步设计干密度和施工现场可 能达到的平均含水率等。
土 工
测
试
土工检测培训
1. 试样准备和制备 2. 密度 3. 含水率 4. 界限含水率
5. 比重
6. 颗粒大小分析试验
培训依据的标准
• 国 家 标 准 《 土 工 试 验 方 法 》
GB/T 50123-1999
1、试样准备和制备
• 土样取样的要求 • 样品的接收、标识、贮存和管理
• 试样制备方法及注意事项
• 微波法：微波加热是近十几年来才发展的一门新技术。微 波是一种超高频的电磁波。微波加热就是通过微波发生器 产生微波能，然后用波导（传送线）将微波能输送到微波 加热器中，加热器中的试样受到微波的照射后就发热，使 水分蒸发。由于微波具有一定的穿透深度，使被加热物体 里外同时加热，因此具有均匀、快速的优点。显然，快速 干燥工艺在土工试验中具有重要的意义。但微波加热的温 度如何控制，烘干时间采用多长等，都是有待进一步研究 的。美国于1998年将此列入ASTM标准。

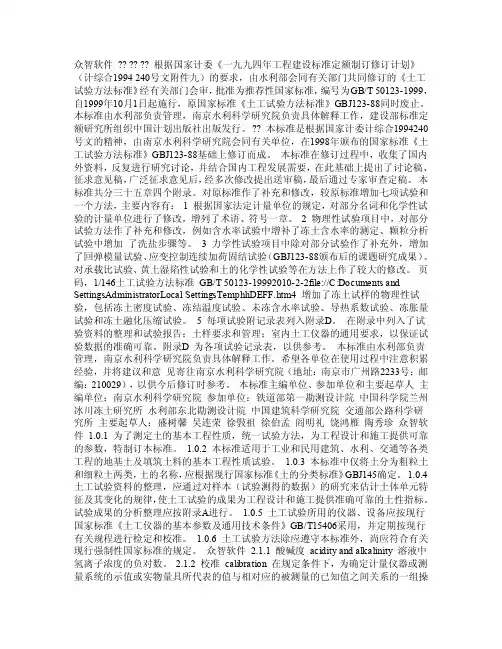

GBT50123培训资料

GBT50123培训资料

众智软件?? ?? ?? 根据国家计委《一九九四年工程建设标准定额制订修订计划》（计综合1994 240号文附件九）的要求，由水利部会同有关部门共同修订的《土工试验方法标准》经有关部门会审，批准为推荐性国家标准，编号为GB/T 50123-1999，自1999年10月1日起施行，原国家标准《土工试验方法标准》GBJ123-88同时废止。

本标准由水利部负责管理，南京水利科学研究院负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。

?? 本标准是根据国家计委计综合1994240号文的精神，由南京水利科学研究院会同有关单位，在1998年颁布的国家标准《土工试验方法标准》GBJ123-88基础上修订而成。

本标准在修订过程中，收集了国内外资料，反复进行研究讨论，并结合国内工程发展需要，在此基础上提出了讨论稿、征求意见稿，广泛征求意见后，经多次修改提出送审稿，最后通过专家审查定稿。

本标准共分三十五章四个附录。

对原标准作了补充和修改，较原标准增加七项试验和一个方法，主要内容有：1 根据国家法定计量单位的规定，对部分名词和化学性试验的计量单位进行了修改，增列了术语、符号一章。

2 物理性试验项目中，对部分试验方法作了补充和修改，例如含水率试验中增补了冻土含水率的测定、颗粒分析试验中增加了洗盐步骤等。

3 力学性试验项目中除对部分试验作了补充外，增加了回弹模量试验、应变控制连续加荷固结试验（GBJ123-88颁布后的课题研究成果）。

对承载比试验、黄土湿陷性试验和土的化学性试验等在方法上作了较大的修改。

页码，1/146土工试验方法标准GB/T 50123-19992010-2-2file://C:Documents and SettingsAdministratorLocal SettingsTemphhDEFF.htm4 增加了冻土试样的物理性试验，包括冻土密度试验、冻结温度试验、未冻含水率试验、导热系数试验、冻胀量试验和冻土融化压缩试验。

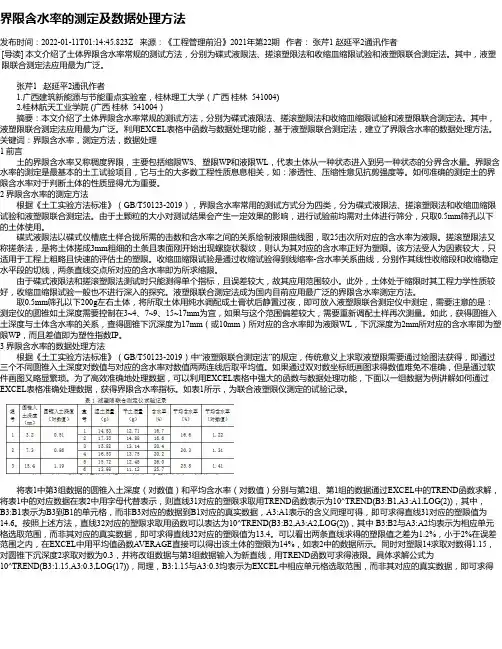

界限含水率的测定及数据处理方法

界限含水率的测定及数据处理方法

界限含水率的测定及数据处理方法发布时间：2022-01-11T01:14:45.823Z 来源：《工程管理前沿》2021年第22期作者：张芹1 赵延平2通讯作者[导读] 本文介绍了土体界限含水率常规的测试方法，分别为碟式液限法、搓滚塑限法和收缩皿缩限试验和液塑限联合测定法。

其中，液塑限联合测定法应用最为广泛。

张芹1 赵延平2通讯作者1.广西建筑新能源与节能重点实验室，桂林理工大学（广西桂林 541004)2.桂林航天工业学院 (广西桂林 541004）摘要：本文介绍了土体界限含水率常规的测试方法，分别为碟式液限法、搓滚塑限法和收缩皿缩限试验和液塑限联合测定法。

其中，液塑限联合测定法应用最为广泛。

利用EXCEL表格中函数与数据处理功能，基于液塑限联合测定法，建立了界限含水率的数据处理方法。

关键词：界限含水率，测定方法，数据处理1 前言土的界限含水率又称稠度界限，主要包括缩限WS、塑限WP和液限WL，代表土体从一种状态进入到另一种状态的分界含水量。

界限含水率的测定是最基本的土工试验项目，它与土的大多数工程性质息息相关，如：渗透性、压缩性意见抗剪强度等。

如何准确的测定土的界限含水率对于判断土体的性质显得尤为重要。

2 界限含水率的测定方法根据《土工实验方法标准》（GB/T50123-2019），界限含水率常用的测试方式分为四类，分为碟式液限法、搓滚塑限法和收缩皿缩限试验和液塑限联合测定法。

由于土颗粒的大小对测试结果会产生一定效果的影响，进行试验前均需对土体进行筛分，只取0.5mm筛孔以下的土体使用。

碟式液限法以碟式仪槽底土样合拢所需的击数和含水率之间的关系绘制液限曲线图，取25击次所对应的含水率为液限。

搓滚塑限法又称搓条法，是将土体搓成3mm粗细的土条且表面刚开始出现螺旋状裂纹，则认为其对应的含水率正好为塑限。

该方法受人为因素较大，只适用于工程上粗略且快速的评估土的塑限。

收缩皿缩限试验是通过收缩试验得到线缩率-含水率关系曲线，分别作其线性收缩段和收缩稳定水平段的切线，两条直线交点所对应的含水率即为所求缩限。

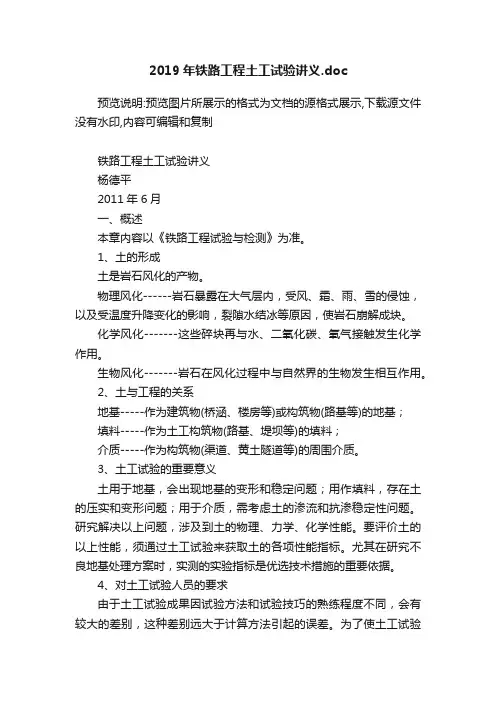

2019年铁路工程土工试验讲义.doc

2019年铁路工程土工试验讲义.doc

2019年铁路工程土工试验讲义.doc预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制铁路工程土工试验讲义杨德平2011年6月一、概述本章内容以《铁路工程试验与检测》为准。

1、土的形成土是岩石风化的产物。

物理风化------岩石暴露在大气层内，受风、霜、雨、雪的侵蚀，以及受温度升降变化的影响，裂隙水结冰等原因，使岩石崩解成块。

化学风化-------这些碎块再与水、二氧化碳、氧气接触发生化学作用。

生物风化-------岩石在风化过程中与自然界的生物发生相互作用。

2、土与工程的关系地基-----作为建筑物(桥涵、楼房等)或构筑物(路基等)的地基；填料-----作为土工构筑物(路基、堤坝等)的填料；介质-----作为构筑物(渠道、黄土隧道等)的周围介质。

3、土工试验的重要意义土用于地基，会出现地基的变形和稳定问题；用作填料，存在土的压实和变形问题；用于介质，需考虑土的渗流和抗渗稳定性问题。

研究解决以上问题，涉及到土的物理、力学、化学性能。

要评价土的以上性能，须通过土工试验来获取土的各项性能指标。

尤其在研究不良地基处理方案时，实测的实验指标是优选技术措施的重要依据。

4、对土工试验人员的要求由于土工试验成果因试验方法和试验技巧的熟练程度不同，会有较大的差别，这种差别远大于计算方法引起的误差。

为了使土工试验比较正确地反映实际土的性状，要求试验人员了解和掌握以下五个问题：①.试验的目的和所依据的原理；②.使用的仪器设备性能和操作方法；③.试验应获得哪些数据、分析出什么结论；④.试验中的注意事项、误差的初步分析；⑤.分析试验设计与实际问题的联系概括地说土工试验人员要具备：一有基本理论，二有基础知识，三有基本技能。

6、练习题①.(填空)工程试验工作的依据是( )。

②. (填空)铁路工程土的物理力学性能检测标准(代号)为（）,化学性能检测标准(代号)为( )。

二、土工试验项目本章内容以《铁路工程试验与检测》为准。

土工试验方法标准(作业指导书)

土工试验方法标准(作业指导书)

1 试样制备1.1试样制备1.1.1本试验方法适用于颗粒粒径小于60mm的原状土和扰动土。

1.1.2根据力学性质试验项目要求，原状土样同一组试样间密度的允许差值为0.03g/cm3；扰动土样同一组试样的密度与要求的密度之差不得大于±0.01g/cm3，一组试样的含水率与要求的含水率之差不得大于±1%。

1.1.3试样制备所需的主要仪器设备，应符合下列规定：1细筛：孔径0.5mm、2mm。

2洗筛：孔径0.075mm。

3台秤和天平：称量10kg，最小分度值5g；称量5000g，最小分度值1g；称量1000g，最小分度值0.5g；称量500g，最小分度值0.1g；称量200g，最小分度值0.01g。

4环刀：不锈钢材料制成，内径61.8mm和79.8mm，高20mm。

5击样器。

6压样器。

7其他：包括切土刀、钢丝锯、碎土工具、烘箱、保湿缸、喷水设备等。

1.1.4原状上试样制备，应按下列步骤进行：1将土样筒按标明的上下方向放置，剥去蜡封和胶带，开启土样筒取出土样。

检查土样结构，当确定土样已受扰动或取土质量不符合规定时，不应制备力学性质试验的试样。

2根据试验要求用环刀切取试样时，应在环刀内壁涂一薄层凡上林，刃口向下放在土样上，将环刀垂直下压，并用切主刀沿环刀外侧切削土样，边压边削至土样高出环刀，根据试样的软硬采用钢丝据或切土刀整平环刀两端土样，擦净环刀外壁，称环刀和土的总质量。

3从余土中取代表性试样测定含水率、界限含水率等项试验的取样。

4切削试样时，应对土样的层次、气味、颜色、夹杂物、裂缝和均匀性进行描述，对低塑性和高灵敏度的软土，制样时不得扰动。

1.1.5扰动土试样的备样，应按下列步骤进行：1将土样从土样筒或包装袋中取出，对土样的颜色、气味、夹杂物和土类及均匀程度进行描述，并将土样切成碎块，拌和均匀，取代表性土样测定含水率。

2对均质和含有机质的土样，宜采用天然含水率状态下代表性土样，供颗粒分析、界限含水率试验。

土工试验培训课件

土工试验培训课件
土的物理性质试验
密度试验
总结词
详细描述
密度试验是测量土体单位体积的质量，是 土的基本物理性质之一。
密度试验通常采用环刀法进行，将一定量 的土样放入环刀中，然后称量环刀和土样 的总质量，计算出土样的密度。
总结词
详细描述
密度试验是测量土体单位体积的质量，是 土的基本物理性质之一。
密度试验通常采用环刀法进行，将一定量 的土样放入环刀中，然后称量环刀和土样 的总质量，计算出土样的密度。
含水率试验
总结词
含水率试验是测量土体中含水量的比例，是反映土体状态的重要指标。
详细描述
含水率试验通常采用烘干法进行，将一定量的土样放入烘干箱中烘干 至恒重，然后测量烘干前后的质量差，计算出含水率。
总结词
含水率试验是测量土体中含水量的比例，是反映土体状态的重要指标。
详细描述
含水率试验通常采用烘干法进行，将一定量的土样放入烘干箱中烘干 至恒重，然后测量烘干前后的质量差，计算出含水率。
土工试验中的问题与解决 方案
土工试验中的常见问题
试验数据不准确
由于操作不规范、仪器误差等 原因，导致试验数据偏离真实值。
试验效率低下
传统的手动操作方式导致试验 过程繁琐、耗时，影响工作效率。
试验结果分析难度大
大量的试验数据需要人工处理、 分析，工作量大且易出错。
试验过程不规范
缺乏统一的操作规程和标准， 导致试验结果可比性差。
空心圆柱扭剪试验可以测定土的剪切模量、剪切强度和扭剪切应变等参 数，这些参数对于评估土的抗剪强度和稳定性具有重要意义。
空心圆柱扭剪试验的优点在于可以模拟土样的真实受力状态，且对土样 的扰动较小。然而，该试验也存在一些局限性，例如对土样的形状和尺 寸要求较高，且试验结果受土样端部约束的影响较大。

土工试验讲义.ppt

土工试验讲义.ppt
试验 锤击 锤质量 落高 方法 直径 （Kg） （mm）
（mm）
击 实 筒 内径 筒高 （mm） （mm） 容积 （cm3） 947.4 2103.9
护筒 高度 （mm）
轻型 重型
51 51
2.5 4.5
305 457
102 152
116 116
50 50

击实试验对所用仪器设备的要求： 1、击实仪的击实筒和击锤尺寸应符合上页表中 的尺寸要求。 2、击实仪的击锤应配导筒，击锤与导筒应有足 够的间隙使锤能自由下落；电动操作的击锤必须 有控制落距的跟踪装置和锤击点按一定角度（轻 型53.5°，重型45°）均匀分布装置（重型击实 仪中心点每圈要加一击）。 3、天平：称量200g,最小分度值0.01g。 4、台称：称量10Kg，最小分度值5g。 5、标准筛：孔径为20mm、40mm和5mm。 6、试样推出器：宜用螺旋式千斤顶或液压式千 斤顶，如无此类装置，也可用刮刀和修土刀从击 实筒中取出试样。
还有试样低于筒顶的情况应计算筒的实测体积。
3、用推土器将试样从击实筒中推出，取2个代表性试样测定含水 率（含水率的试验方法见第五标题），2个含水率的差值应不大于1%。 4、对不同含水率的试样依次击实。 试样干密度（ρd ）的计算 公式：ρd= ρ0 ／（1+0.01ωi） 其中： ωi：某点试样的含水率（%） ρ0：试样的湿密度（g/cm3),准确到0.01 g/cm3（
• 压实填土包括分层压实和分层夯实的填土， 当利用压实填土作为建筑工程的地基持力 层时，在平整场地前，应根据结构类型、 填料性能和现场条件等，对拟压实的填土 提出质量要求。 •压实填土的质量以压实系数λ c控制，并 根据结构类型和压实填土所在部位按下表 确定：

土工试验讲义

土工试验讲义

试样为2 5Kg，分三层，每层25击 重型击实试样4 10Kg， 试样为2-5Kg，分三层，每层25击；重型击实试样4-10Kg，分 25 五层，每层56击，若分三层，每层94击。每层试样高度宜相等， 五层，每层56击 若分三层，每层94击 每层试样高度宜相等， 56 94 两层交界处的土样要刨毛。击实完成时， 两层交界处的土样要刨毛。击实完成时，超出击实筒顶的试样 高度应小于6mm。 高度应小于6mm。 6mm 卸下护筒，用直刮刀修平击实筒顶部的试样，拆除底板， 2、卸下护筒，用直刮刀修平击实筒顶部的试样，拆除底板，试 样底部若超出筒外也应修平，擦净筒外壁， 样底部若超出筒外也应修平，擦净筒外壁，称筒与试样的总质 准确至1g 并计算试样的湿密度。修平的情况下，筒体积为一定值， 1g， 量，准确至1g，并计算试样的湿密度。修平的情况下，筒体积为一定值，
2、轻型击实试验的单位体积击实功约为 轻型击实试验的单位体积击实功约为 592.2kJ/m3，重型击实试验的单位体积击实功约 为2684.9kJ/m3。（由于锤质量和锤落高不同产生不同的击实功） 由于锤质量和锤落高不同产生不同的击实功） 试验所用的击实仪不同。 3、试验所用的击实仪不同。
试验 锤击 锤质量 落高 ） 方法 直径 （Kg） （mm） ）
试样的制备 干法：制备试样应按下列步骤进行： 1、干法：制备试样应按下列步骤进行：用四分法取代表性 土样20Kg 重型为50Kg），风干碾碎 20Kg（ 50Kg），风干碾碎， 5mm（重型过20mm 土样20Kg（重型为50Kg），风干碾碎，过5mm（重型过20mm 40mm） 将筛下土样拌匀，并测定土样的风干含水率。 或40mm）筛，将筛下土样拌匀，并测定土样的风干含水率。 选择5个含水率，其中2个大于塑限含水率， 选择5个含水率，其中2个大于塑限含水率，2个小于塑 限含水率， 个接近塑限含水率， 限含水率，1个接近塑限含水率，相邻两个含水率的差值宜 2%。 为2%。 湿法：取天然含水率的代表性土样20Kg 重型为50Kg 20Kg（ 50Kg） 2、湿法：取天然含水率的代表性土样20Kg（重型为50Kg） 碾碎， 5mm（重型过20mm 40mm） 20mm或 ，碾碎，过5mm（重型过20mm或40mm）筛，将筛下土样拌 并测定土样的天然含水率。 匀，并测定土样的天然含水率。根据土样的塑限预估最佳 含水率，按本条一的原则至少选择5个含水率的土样， 含水率，按本条一的原则至少选择5个含水率的土样，分别 将天然含水率的土样风干或加水进行制备， 将天然含水率的土样风干或加水进行制备，应使制备好的 土样水分均匀。 土样水分均匀。 击实试验步骤 将击实仪平稳置于刚性基础上，击实筒与底座连接好， 1、将击实仪平稳置于刚性基础上，击实筒与底座连接好， 安装好护筒，在击实筒内壁均匀涂刷一层润滑油。 安装好护筒，在击实筒内壁均匀涂刷一层润滑油。 称取一定量的试样，倒入击实筒内，分层击实， 称取一定量的试样，倒入击实筒内，分层击实，轻型击实

GBT 50123-2019《土工试验方法标准》相关试验方法探析

GBT 50123-2019《土工试验方法标准》相关试验方法探析

工程建设中需要了解地基土的性质和组成，为地基基础设计和施工提供依据，室内土工试验是最基本的手段［1］。

为测定土的工程性质，统一试验方法，中华人民共和国住房和城乡建设部与国家市场监督管理总局联合发布了GB/T 50123—2019《土工试验方法标准》，原GB/T 50123—1999《土工试验方法标准》同时废止［2］。

其中土的易溶盐和有机质试验是两项重要的试验方法，本文就GB/T 50123—2019中这两项试验存在的一些问题进行探讨与分析。

1存在的问题1.1公式问题1.1.1碳酸根的测定GB/T 50123—2019第269页，式（53.4.5-2）ω（CO 2-3）=0.030×b （CO 2-3）式中：b （CO2-3）的CO2-3前应有1/2的系数，正确的应为ω（CO 2-3）=0.030×b （1/2CO 2-3）。

1.1.2重碳酸根的测定GB/T 50123—2019第270页,式（53.4.6-1）b （HCO -3）=（V hb 3-2V hb 2）C (12H 2SO 4)VwV x 2m d ×10-3式中：b （HCO -3）为重碳酸根的质量摩尔浓度，mmol ·kg -1；V hb 2为酚酞指示剂达到终点时消耗硫酸标准溶液的量，mL，此时碳酸盐只是半中和；V hb 3为甲基橙为指示剂滴定时的硫酸标准溶液用量，mL；V w 为制浸出液加纯水量，mL；V X 2为试验时吸取土浸出液量，mL。

V hb 2前面的系数2应去掉，因为：碳酸根和重碳酸根的测定分两步：第一步用酚酞作指示剂，试样中发生反应CO 2-+H +→HCO -3，pH 值＜8.3，酚酞由红色变为无色，指示试样中碳酸盐均转化为重碳酸盐；第二步用甲基橙做指示剂，试样中发生反应HCO -3+H +→H 2CO 3，pH 值＜4.4，甲基橙由橙黄色变为橙红色，指示试样中全部重碳酸盐（包括原有的重碳酸盐和由碳酸盐转化而来的重碳酸盐）被中和。

土工试验演讲稿

土工试验演讲稿
A、颗粒密度 B、毛体积密度 C、表观密度 D、堆积密度
3-1、(多选)土可能由（ BC ）组成。
A、单相体 B、两相体 C、三相体 相体
D、四
四、土组成 练习题4
3-2、(多选)在土的三相体比例指标中，可以直 接测出的指标有（ACD）
A、密度 B、干密度 C、颗粒密度 D、含 水率
4-2、(判断)孔隙率n是土样中的孔隙体积占土样
• 1-28.(填空)静力触探试验中单桥静力触探头可测 得(比贯入阻力)。
• 2-17.(单选)标准贯入试验中，其装置的锤重为(C) • A.4.5kg B.2.5kg C.63.5kg D.100g
二、土试验项目 练习题3
• 2-18.(单选)土的压缩试验中试样体积的变化是： (C)
• A.空气体积压缩 B.水体积压缩
讲义
三、土分类 练习题1
5-1. (问答)铁路工程土的分类标准，砂粒、 粉粒、粘粒的含义是什么？
答：砂粒：粒径0.075mm<d≤2mm的颗粒； 粉粒：粒径0.005mm≤d≤0.075mm的颗粒； 粘粒：粒径d<0.005mm的颗粒。
三、土分类 练习题2
5-2. (问答)铁路路基填料巨粒土、粗粒土和砂 类土，他们是怎样分类的？需要做什么试验？
1）. 一般土 ①.按颗粒形状、级配、塑性指数分类 ②.按密实程度分类 ③.按潮湿程度分类
2）.特殊土 ①. 黄土 ②. 红粘土 ③. 膨胀土 ④. 软土 ⑤. 盐渍土 ⑥. 填土
3、铁路工程路基填料的分类
铁路路基填料分类是根据原《铁路路基设 计规范》 TB10001-99中的“填料分类”为基 础，进行了局部的修订，在“一级定名”上与 《铁路工程岩土分类标准》 TB10077-2019进 行了统一，并以铁建设[2019]148号文发布。 ①.巨粒土、粗粒土(包括砂类土)： 按P500表 17.27进行定名和分组 ②.细粒土：按 P503表17.28进行定名和分组
