地理日照图专题

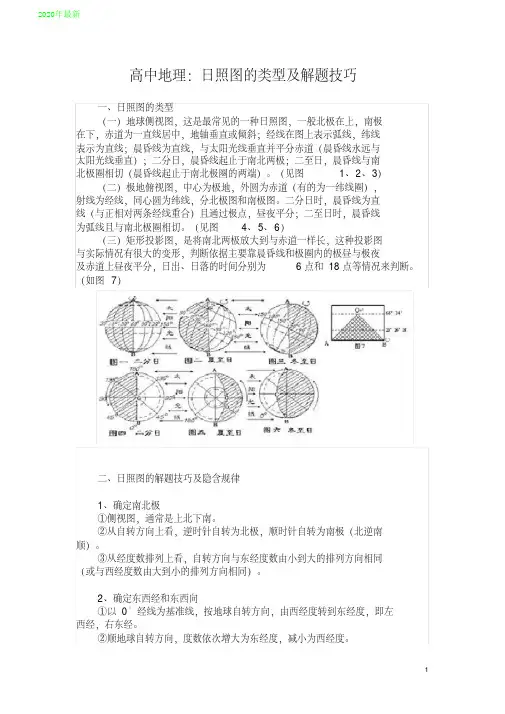

高中地理：日照图的类型及解题技巧一、日照图的类型（一）地球侧视图，这是最常见的一种日照图，一般北极在上，南极在下，赤道为一直线居中，地轴垂直或倾斜；经线在图上表示弧线，纬线表示为直线；晨昏线为直线，与太阳光线垂直并平分赤道（晨昏线永远与太阳光线垂直）；二分日，晨昏线起止于南北两极；二至日，晨昏线与南北极圈相切（晨昏线起止于南北极圈的两端）。

（见图1、2、3）（二）极地俯视图，中心为极地，外圆为赤道（有的为一纬线圈），射线为经线，同心圆为纬线，分北极图和南极图。

二分日时，晨昏线为直线（与正相对两条经线重合）且通过极点，昼夜平分；二至日时，晨昏线为弧线且与南北极圈相切。

（见图4、5、6）（三）矩形投影图，是将南北两极放大到与赤道一样长，这种投影图与实际情况有很大的变形，判断依据主要靠晨昏线和极圈内的极昼与极夜及赤道上昼夜平分，日出、日落的时间分别为6点和18点等情况来判断。

（如图7）二、日照图的解题技巧及隐含规律1、确定南北极①侧视图，通常是上北下南。

②从自转方向上看，逆时针自转为北极，顺时针自转为南极（北逆南顺）。

③从经度数排列上看，自转方向与东经度数由小到大的排列方向相同（或与西经度数由大到小的排列方向相同）。

2、确定东西经和东西向①以0°经线为基准线，按地球自转方向，由西经度转到东经度，即左西经，右东经。

②顺地球自转方向，度数依次增大为东经度，减小为西经度。

③同经度值，东经度值大的在东方，西经度值大的在西方。

④异经度值，则用两地东西经度之和的大小来辨认东西方位：a若两地经度和小于180°，则东经度的地点在东方，西经度的地点在西方；b若两地经度和大于180°，则西经度的地点在东方，东经度的地点在西方；c若两地经度之和等于180°，则两地分别位于正相对的经线上，说哪一点在东哪一点在西均可，此种情况比较不出东西方向。

即判断东西方向，首先选择劣弧段（两地间的差值小于180°的弧段），再按地球自西向东的自转方向确定方位。

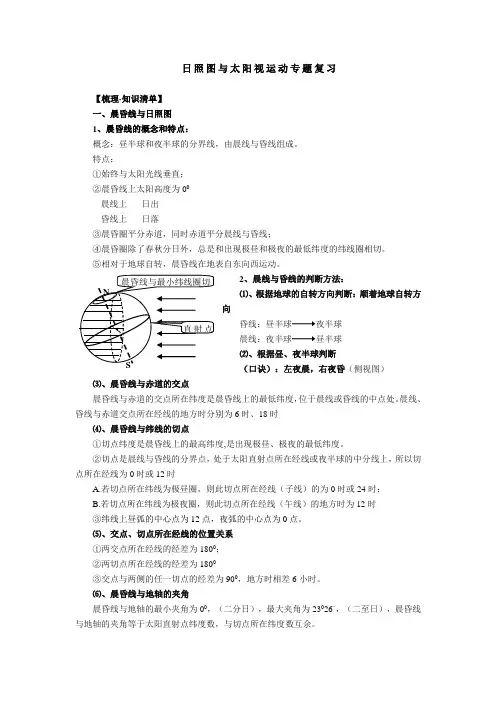

日照图与太阳视运动专题复习【梳理·知识清单】一、晨昏线与日照图1、晨昏线的概念和特点：概念：昼半球和夜半球的分界线，由晨线与昏线组成。

特点：①始终与太阳光线垂直；②晨昏线上太阳高度为00晨线上-----日出昏线上-----日落③晨昏圈平分赤道，同时赤道平分晨线与昏线；④晨昏圈除了春秋分日外，总是和出现极昼和极夜的最低纬度的纬线圈相切。

⑤相对于地球自转，晨昏线在地表自东向西运动。

2、晨线与昏线的判断方法：Array⑴、根据地球的自转方向判断：顺着地球自转方向昏线：昼半球夜半球晨线：夜半球昼半球⑵、根据昼、夜半球判断（口诀）：左夜晨，右夜昏（侧视图）⑶、晨昏线与赤道的交点晨昏线与赤道的交点所在纬度是晨昏线上的最低纬度，位于晨线或昏线的中点处。

晨线、昏线与赤道交点所在经线的地方时分别为6时、18时⑷、晨昏线与纬线的切点①切点纬度是晨昏线上的最高纬度,是出现极昼、极夜的最低纬度。

②切点是晨线与昏线的分界点，处于太阳直射点所在经线或夜半球的中分线上，所以切点所在经线为0时或12时A.若切点所在纬线为极昼圈，则此切点所在经线（子线）的为0时或24时；B.若切点所在纬线为极夜圈，则此切点所在经线（午线）的地方时为12时③纬线上昼弧的中心点为12点，夜弧的中心点为0点。

⑸、交点、切点所在经线的位置关系①两交点所在经线的经差为1800；②两切点所在经线的经差为1800③交点与两侧的任一切点的经差为900，地方时相差6小时。

⑹、晨昏线与地轴的夹角晨昏线与地轴的最小夹角为00，（二分日），最大夹角为23026`，（二至日），晨昏线与地轴的夹角等于太阳直射点纬度数，与切点所在纬度数互余。

注意：1.同一半球相同纬度地区昼长、夜长、日出、日落时间均相同。

同日，南北半球相同纬度的昼夜长短反对称，如北纬40度的昼长是15时，那么南纬40度的地区夜长为15时。

2.极昼区、极夜区的昼长分别是24时和0时。

赤道地区的昼长永远是12小时。

地理日照图常考题型及解析山东省平度市第一中学地理组 张鹏 266700随着高考改革的不但深入，文综中对地理的考试不只是单一的书本知识，而是与社会及生活实际紧密联系的题目占据了高考的重点，有关日照图问题在历年高考命题中，或多或少均有出现，重点考查晨昏线、太阳高度、昼夜长短等基础知识，多以选择题形式出现，知识点整合性强。

试题以图文结合、图表结合的方式呈现，且与现实生活联系密切，注重读图能力、计算能力和空间思维能力的考查。

先将高考中常考查的题型总结如下，供同行们商榷。

题型一：有关与太阳直射点经度纬度问题的考查。

例题1：下图表示某地一天中两个不同时刻太阳光线与地面的夹角，回答：:⑴.这一天，太阳直射点的纬度是（ ）A.15°NB.20°NC.15°SD.20°S⑵.该地的地理纬度是（ ）A.70°NB.75°NC.70°SD.75°S⑶.当太阳处在正北方上空时，国际标准时为20时，则该地的经度位置是（ ） A.120°W B.0° C.60°E D.180°【解析】 北半球极昼圈及其以北地区（极点除外），日最小太阳高度角朝向正北（出现在当地0时），日最大太阳高度（即正午太阳高度）朝向正南方向，并且两极值之和等于直射点纬度的2倍，据此可推知该日阳光直射20°N 。

该地纬度等于该日极昼圈纬度70°（90°－20°）与日最小太阳高度之和，即75°N 。

当太阳处于正北方上空时，该地地方时为0时（或24时），而此时0°经线地方时（国际标准时）为20时，通过时差经度计算可知该地经度为60°E 。

答案 ⑴ B ⑵ B ⑶ C 类型二：由日照图考查有关晨昏线和温度以及昼夜长短等关系。

例题2：读图5，完成10-12题10.若EF 为赤道，P 点出现极昼现象，则太阳直射的范围是A ．0°-20°NB ．0°-20°SC ．20°N -23°26′ND ．20°S -23°26′S【解析】若EF 为赤道，则H P 之间与EF 垂直的线段为地轴，从图中可以看出晨昏线和地轴夹角为20°，P 为北纬70度，即70ºN 及其以北出现极昼，这种现象应该发生在太阳直射点在20ºN 及其以北，也就是太阳直射范围20°N -23°26′N ，故选C11.若EF 为地球公转轨道平面，PQ 为地轴，下列变化可信的是A ．福州冬季均温升高B ．北温带范围变小C ．全球极夜范围扩大D ．悉尼（约34°S ）夏季昼变长【解析】黄道平面EF 与地轴PO 段夹角POF 为70度，则黄赤交角为20度，黄赤交角变小，直射点的回归运动范围缩小，即热带变小；出现极昼极夜的范围缩小，即寒带缩小；故北温带范围变大。

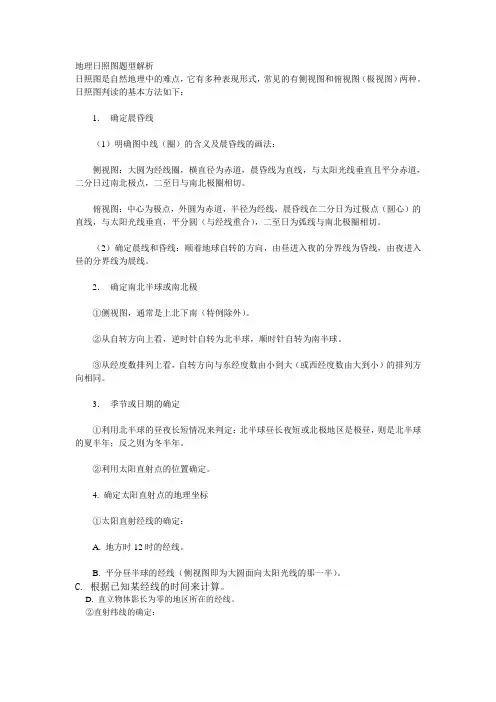

地理日照图题型解析日照图是自然地理中的难点，它有多种表现形式，常见的有侧视图和俯视图（极视图）两种。

日照图判读的基本方法如下：1．确定晨昏线（1）明确图中线（圈）的含义及晨昏线的画法：侧视图：大圆为经线圈，横直径为赤道，晨昏线为直线，与太阳光线垂直且平分赤道，二分日过南北极点，二至日与南北极圈相切。

俯视图：中心为极点，外圆为赤道，半径为经线，晨昏线在二分日为过极点（圆心）的直线，与太阳光线垂直，平分圆（与经线重合），二至日为弧线与南北极圈相切。

（2）确定晨线和昏线：顺着地球自转的方向，由昼进入夜的分界线为昏线，由夜进入昼的分界线为晨线。

2．确定南北半球或南北极①侧视图，通常是上北下南（特例除外）。

②从自转方向上看，逆时针自转为北半球，顺时针自转为南半球。

③从经度数排列上看，自转方向与东经度数由小到大（或西经度数由大到小）的排列方向相同。

3．季节或日期的确定①利用北半球的昼夜长短情况来判定：北半球昼长夜短或北极地区是极昼，则是北半球的夏半年；反之则为冬半年。

②利用太阳直射点的位置确定。

4. 确定太阳直射点的地理坐标①太阳直射经线的确定：A. 地方时12时的经线。

B. 平分昼半球的经线（侧视图即为大圆面向太阳光线的那一半）。

C. 根据已知某经线的时间来计算。

D. 直立物体影长为零的地区所在的经线。

②直射纬线的确定：A. 利用极昼、极夜的范围计算（晨昏线与经线重合，则为二分日，太阳直射赤道；晨昏线与经线相切，北极圈以内出现极昼，为北半球夏至日，太阳直射北回归线；北极圈以内出现极夜，为北半球冬至日，太阳直射南回归线）。

B. 直立物体影长为零的地区所在的纬线。

C. 利用晨昏线相切的纬度计算：直射纬度＝90°－相切纬度（北半球昼长则直射北半球）。

D. 利用某地的正午太阳高度计算。

5. 时间的确定①晨昏线与赤道的交点时间：晨线与赤道交点所在经线的地方时是6时，昏线与赤道交点所在经线的地方时是18时。

高一地理光照图的综合判读试题答案及解析1.如图为某时刻太阳高度分布状况(圆圈为等太阳高度线)。

据此回答题【1】此刻北京时间是()A．10：00B．14：00C．8：40D．15：20【答案】D【解析】图中圆圈为太阳高度相等的线，平行的太阳光线照射在球面上，只有一个点为直射点，并且从直射点向四周太阳高度逐渐减小，由此可知圆心即为直射点。

从图中可以看出直射点位于70°E上，北京时间是120°E的地方时，计算可知北京时间为15时20分。

【2】①②两地经度相同，①③两地纬度相同，则此刻的太阳高度()A．①>②B．①＝②C．①<③D．①＝③【答案】A【解析】图中①②两地经度相同，但②位于①的北方，离直射点远，故太阳高度小于①；①③两地纬度相同，正午太阳高度相同，此刻①点位于直射点所在的经线上，为正午，是一天中太阳高度最大的时刻，所以①点太阳高度此刻大于③。

【3】E地的昼夜长短情况是()A．昼夜平分B．昼短夜长C．极夜D．极昼【答案】D【解析】由图中看出，此时太阳直射在10°N，E点位于80°N，80°N及其以北地区出现极昼。

【考点】主要考查了太阳高度分布图。

点评：本题难度较大。

以某时刻太阳高度分布状况(圆圈为等太阳高度线)为材料，考查了学生对太阳高度的变化规律、正午太阳高度的计算、太阳直射点、极昼极夜范围等知识的掌握情况。

2.读地球光照图，此时北京时间为12点，完成以下各题：（每空1分，共10分）（1）此图日期为前后地球上的光照示意图，此时阳光直射在纬线上。

（2）如果有一A点为此时6时，且昼夜平分，则图中A点的坐标应为（，），并在图上标出A点。

（3）图中E点位于（晨线或昏线）上，此时E点的地方时为点。

（4）这一天，正午太阳高度由向南北两侧降低。

这一天，正午太阳高度达到最大值的地区是。

（5）这一天，哈尔滨、北京、杭州、广州四城市白昼由短到长的排序是。

专题1 日照图的类型和判读【学习目标】1. 理解日照图的形成原理，掌握日照图的各种类型及其图形特征。

2. 日照图的作法。

3. 掌握各种日照图的判读方法。

【重点和难点】各种日照图的判读方法。

【知识结构和课前预读】——独立思考，课前填写，落实基础一、概念日照图即太阳光照图，是照射在地球表面形成的和的分布图。

在日照图中，一般用阴影部分表示，空白部分表示。

成因：因地球是一个的球体，任何时候太阳只能照亮地球的，因此地球上有和之分（“向日为，背日为”）。

二、重要性日照图类型多样，变化灵活，综合程度高，其中包含着地球上点的经纬度位置、相对方向、区时、日界线、正午太阳高度、昼夜长短变化、极昼极夜、季节和五带位置等地球运动的基础知识，能培养观察、分析、判断和推理等地理综合能力。

它是初、高中地理知识的结合点，集地理基础知识、地理科学思维和学科基本技能于一图中，因此成为高考命题的重要热点和重点。

三、分类1．日照图的分类1）根据投影（或观察角度）的不同，可分为地球图、地球图和图。

2）根据图形的形状，可分为图、图和其它形状的日照图（如图）。

3）根据图形反映的区域范围，可分为图（半球图）和图（如1/2图、1/3图、1/4图、1/6图、1/8图等）。

4）根据图形中昼夜分布的情况，可分为图、图和图（又分为昼夜图、昼夜图）。

5）根据图形表示的日期（或直射点的位置），可分为日期图（主要为图、图）和日期图。

6）根据光照图内容的详略程度，可分为图和图。

7）根据图形的种类及数量，可分为图和图。

组合图是将两种或两种以上的日照图融合，或将某种日照图与其它地理事物进行综合的日照图。

8）根据图形表示的形式，可分为日照图（以形式展示的立体图形，如图和图等）和日照图（以形式表示的图形，如日照图）。

9）其它类型的日照图（如图和图）。

2．不同类型日照图的特征1）侧视图这是最常见的一种日照图，是从上空观察得到的地球昼夜分布状况图。

在此类图中，一般北极在，南极在，中心点为，南、北半球各占，赤道和居中的经线为，其余的经线为，纬线显示为，两回归线和两极圈呈出现在图中。

(1)、赤道上昼夜等长日出时间为早上6点，日落时间为晚上6点晨线与赤道相交处的地方时为6点，昏线与赤道相交处的地方时为18点。

(2)、正午12点为一天中白昼的中点，即从日出到12点的时间间隔等于从日落到12点的时间间隔，换句话说，就是上半天时间与下半天时间相等，等于半昼长。

(3)、地方时为12点的那条经线为太阳直射点所在的经线，即太阳直射点所在的经线，其地方时为12点。

(4)、0点为一天中黑夜的中点，其所在经线为自然日界线，与12点所在经线组成一个经线圈。

(5)、站在晨线上的人，同时看到日出；站在昏线上的人，同时看到日落。

(6)、同一经线上，地方时相同，但日出日落时间不一定相同；同一纬线上各地，日出日落时间相同，即昼夜长短相同。

(7)、晨昏线与极圈相切的那一天是二至日；晨昏线经过极点与经线重合的那一天为二分日。

☆关于日照图的类型⒈地球侧视图。

这是最常见的一种日照图，一般北极在上，南极在下，赤道为一直线居中，地轴或垂直或倾斜；晨昏线为直线，与太阳光线垂直，并平分赤道。

二分日时，晨昏线起止于南北两极；二至日，晨昏线起止于南北极的两端。

（见图一、图二、图三）⒉极地俯视图。

中心为极地，外园为赤道，分北极图和南极图。

二分日时，晨昏线为直线，且与太阳光线垂直，且通过南北极点；二至日时，晨昏线为弧线且与南北极圈相切。

（见图四、图五、图六）二、日照图上晨昏线的判读晨昏线就是太阳照射地表所形成的昼、夜半球的分界线。

它是由晨线、昏线组成，故又称晨昏圈。

如果把地球看作一个正球体，同时不考虑大气对太阳光线的散射作用，那么，地球上的昼半球和夜半球的面积应相等，也就是说，晨昏圈应为一个大园（切面应通过地心），并始终与太阳光线相垂直。

在日照图上，晨线与昏线的判断方法，一是根据地球自转方向判断：顺着地球自转方向，由昼半球过渡到夜半球的分界线是昏线，由夜半球过渡到昼半球的分界线是晨线；二是根据昼、夜半球判断：位于昼半球西部边缘与夜半球的分界线为晨线，位于昼半球东部边缘与夜半球的分界线为昏线。

专题内容：《日照图的判读》【考纲聚焦】1.用事实分别说明地球自转、公转及其产生的地理现象。

2.日照图考查热点①判断地理坐标；②确定方位；③划分时区、确定日界线、计算地方时、区时；④判断东西半球及南北半球；⑤确定太阳直射点地理坐标，计算某地正午太阳高度角；⑥确定晨线与昏线、昼半球与夜半球、极昼与极夜；⑦计算昼长或夜长；⑧确定日期、节气、季节、五带；⑨确定沿地表水平运动物体的偏向；⑩推断公转速度的快慢状况。

【知识网络】1.日照图类型与要求(1)地球公转轨道图：在地球公转轨道图中，完整展现二分二至日的光照图，一般结合地轴方向、近日点、远日点进行判读。

(2)公转轨道局部图：结合公转方向和昼夜分布判读。

图中阴影为夜半球，太阳直射在赤道上，之后太阳直射点向南移动，可确定为9月23日左右的光照图。

(3)地球侧视图：一般北极在上，南极在下，赤道为一直线，居中，晨昏线与太阳光线垂直，并平分赤道。

二分日时，晨昏线起止于南北两极点，二至日时，晨昏线起止于与南北极圈相切的两切点，除二分日以外的时间，晨昏线与极地的某两纬线圈(纬度度数相同)相切。

上三图在纵切面上昼夜半球平分，下面的图在纵切面上昼夜半球不等分。

(4)极地俯视图：中心为极点，外圆为赤道，虚线为南北回归线和南北极圈。

(5)斜侧(俯)视图：观测点既不在赤道上空，也不在极点上空，观测到的光照情况即为斜侧(俯)视图。

(6)矩形投影图：矩形投影图是将南北极点、南北极圈、南北回归线放大到与赤道一样长，它与实际图相比有很大的变形，离赤道越远，变形越大。

判读此类图的关键是晨昏线、极昼极夜和赤道上的日出(6点)、日落(18点)时间等。

(7)局部图：解题时把图像补充完整，可降低解题难度。

（8）组合图：下图甲将同一时刻，不同位置观测到的侧视图整合在一幅图上，图乙是将同一时刻，不同位置观测到的极地俯视图整合在一幅图上。

（9）日照图面面观3.常见图形及说明。

（1）正侧视日照图说明：①②是夏至日（6月22日）；③④冬至日（12月22日）；⑤⑥春秋分日（3月21日或9月23日）。

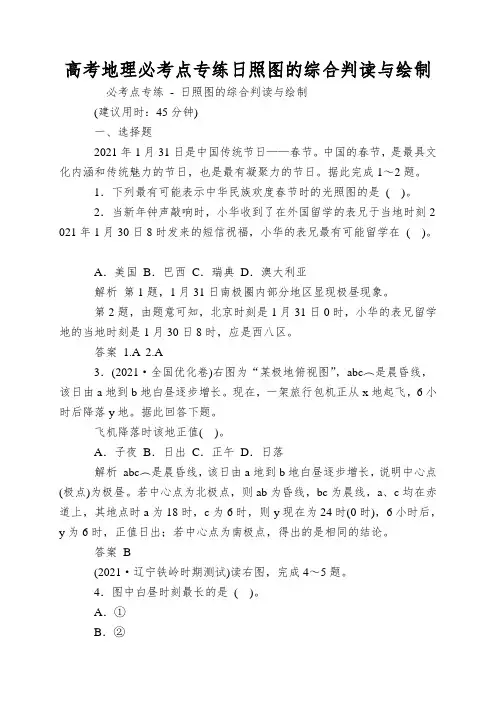

高考地理必考点专练日照图的综合判读与绘制必考点专练- 日照图的综合判读与绘制(建议用时：45分钟)一、选择题2021年1月31日是中国传统节日——春节。

中国的春节，是最具文化内涵和传统魅力的节日，也是最有凝聚力的节日。

据此完成1～2题。

1．下列最有可能表示中华民族欢度春节时的光照图的是( )。

2．当新年钟声敲响时，小华收到了在外国留学的表兄于当地时刻2 021年1月30日8时发来的短信祝福，小华的表兄最有可能留学在( )。

A．美国B．巴西C．瑞典D．澳大利亚解析第1题，1月31日南极圈内部分地区显现极昼现象。

第2题，由题意可知，北京时刻是1月31日0时，小华的表兄留学地的当地时刻是1月30日8时，应是西八区。

答案1.A 2.A3．(2021·全国优化卷)右图为“某极地俯视图”，abc︵是晨昏线，该日由a地到b地白昼逐步增长。

现在，一架旅行包机正从x地起飞，6小时后降落y地。

据此回答下题。

飞机降落时该地正值( )。

A．子夜B．日出C．正午D．日落解析abc︵是晨昏线，该日由a地到b地白昼逐步增长，说明中心点(极点)为极昼。

若中心点为北极点，则ab为昏线，bc为晨线，a、c均在赤道上，其地点时a为18时，c为6时，则y现在为24时(0时)，6小时后，y为6时，正值日出；若中心点为南极点，得出的是相同的结论。

答案B(2021·辽宁铁岭时期测试)读右图，完成4～5题。

4．图中白昼时刻最长的是( )。

A．①B．②C．③D．④5．②地日落时刻是( )。

A．16时B．18时C．20时D．22时解析第4题，由图可知，北极圈显现极昼，为夏至日，北半球纬度越高，白昼越长。

第5题，把全球经度平分为12份，相邻两条经线间隔为30°。

先找出晨线与赤道的交点，此刻为6时，它与②点相隔30°，由此推断出②点的日出时刻为4时，进而推断出②点的日落时刻为20时。

答案4.B 5.C一极地考察船从图中A地沿东南方向到达B地，到达之日B地刚好显现极昼现象。
